arcgis 变换坐标系

ArcGIS中的地理坐标系转换方法参数

地理坐标系变换是数据处理过程中常遇到的问题，今天就说下这方面的问题。

如果遇到这种情景：两份数据有不同的坐标系，想叠加在一起显示，作图或显示精度要求不高。

这种情况使用 ArcMap 的动态投影即可，ArcMap 的内部动投影机制会解决地理坐标系变换的问题。数据在显示的过程中，会实时的被转换，但不改变数据本身。

如果我们需要进行地理坐标系转换，我们知道 ArcGIS Desktop 中提供了 Project 工具。

此工具界面上有个至关重要的参数：Geographic Transformation。我们发现它的后面赫然写着

Optional 。依照使用其他工具的经验，这种打了 Optional 标志的参数，不就是可填可不填的意思吗？

但是，它真的让你随便的可填可不填吗？ Naive！ 图样图森破！ 这个参数的填写与否，完全是受前面两个参数决定的，主要三种情景吧。

情景1：

不涉及到地理坐标系变换的坐标变换，这个参数完全不需要，而不是 optional 哦。

例如：从 GCS_Xian_1980 进行投影变换，转换为 Xian_1980_3_Degree_GK_CM_120E 投影坐标系。

整过转换中，仅使用了高斯克吕格投影变换，没有涉及到地理坐标变换。

情景2：

涉及到地理坐标系变换的坐标变换，并且ArcGIS 已知二者之间的变换方法，这个参数是必须的，在已知列表中做选择或者自定义。（自定义见：情景3）

例如：从 GCS_Beijing_1954，转换为 GCS_WGS_1984坐标系。

转换过程中涉及到地理坐标系变换，也就是进行了椭球体变换。

ArcGIS 中提供了6种已知转换方法，可以根据适用范围选择之。其中如何选择，此文不做介绍，请查看我的另一篇博客：/kikitamoon/article/details/12914477

Beijing_1954_To_WGS_1984

arcgis空间数据的编辑处理及坐标变换

实验3-1、空间数据库管理及属性编辑

⼀、实验⽬的1. 利⽤ArcCatalog 管理地理空间数据库，理解Personal Geodatabse 空间数据库模型的有关概念。

2. 掌握在ArcMap中编辑属性数据的基本操作。

3. 掌握根据GPS数据⽂件⽣成⽮量图层的⽅法和过程。

4. 理解图层属性表间的连接(Join)或关联(Link)关系。

⼆、实验准备

预备知识：ArcCatalog ⽤于组织和管理所有GIS 数据。它包含⼀组⼯具⽤于浏览和查找地理数据、记录和浏览元数据、快速显⽰数据集及为地理数据定义数据结构。

基本概念：要素数据集、要素类

数据⽂件：National.mdb ，GPS.txt （GPS野外采集数据）。

软件准备：ArcGIS Desktop 9.x ---ArcCatalog

三、实验内容与主要过程

第1步启动ArcCatalog 打开⼀个地理数据库

当ArcCatalog打开后，点击按钮（连接到⽂件夹）. 建⽴到包含练习数据的连接

在ArcCatalog窗⼝左边的⽬录树中, 点击上⾯创建的⽂件夹的连接图标旁的(+)号，双击个⼈空间数据库－National.mdb。打开它。

在National.mdb 中包含有2 个要素数据集、1个关系类和1 个属性表。

第2步预览地理数据库中的要素类

在ArcCatalog窗⼝右边的数据显⽰区内，点击“预览”选项页切换到“预览”视图界⾯。在⽬录树中，双击数据集要素集－“WorldContainer”，点击要素类－“Countries94”激活它。

在此窗⼝的下⽅，“预览”下拉列表中，选择“表格”。现在，你可以看到Countries94的属性表。查看它的属性字段信息。

第3步创建缩图，并查看元数据导出元数据信息

第4步创建个⼈地理数据库(Personal Geodatabase-PGD)

在ArcCatalog 的⽬录树中，定位到E盘，右键点击这E盘，在出现的菜单中，选择[新建]>>[⽂件夹]，⽂件夹名称改为myGeoDB 。右键选中这个⽂件夹，在出现的菜单中，点击[新建]>>[个⼈Geodatabase]，这时会创建⼀个名称为“新建个⼈Geodatabase.mdb”的数据库⽂件，将之改名为：“Yunnan”。

1/ 5

ARCGIS坐标

1 ArcGIS坐标系定义和转换

网上有关坐标系和坐标转换的文章很多，大家可搜索了学习一下，我推荐 下面两篇文章供参考：

《坐标系统和投影变换在桌面产品中的应用》介绍了坐标系的一些基本概 念，并结合ArcGIS进行了说明。

《ArcGIS坐标系统文件》介绍了 ArcGIS坐标系名称的解析方法。

ArcGIS中的坐标系有两套：

Geographies coordinate system （地理坐标系、大地坐标系，经纬度表达）和

Projected coordinate system （投影坐标系，直角坐标系）。

通过在 ArcCatalog 中右键点击一个 Feature class Feature dataset、

Rasterdataset和 Raster Catalog 在 “Property的”XY Coordinate Sytster中设置其 坐标系。如果要进行转换，需通过 ArcToolBox的“Data Management Tool的”

“ Projecti ons and Tran sformatio n系列工具进行。

在同一个Datum （大地基准面）内的坐标转换是严密的，如在北京 54的经

纬度和直角坐标之间的转换是可在 ArcGIS中设置源坐标系和目标坐标系来直接 转换。如果要在不同 Datum 间进行转换，则需要设置转换参数，通常高精度的 转换需要7参数，也即设置 Geographics Transformatior。比如将北京54坐标转 换成WGS84坐标，需要设置转换参数。虽然我国没有公布北京

54、西安80与WGS84之间的转换7参数，但ArcGIS可以在导入数据的时 候通过设置目标坐标系，从而实现坐标转换，而且不用输入 7 参数，试验了一 下，应该时默认参数为 0。但根据网上的文章

http:

在用ArcToolBox中的转换工具进行坐标转换时，如果跨 datum，则必须输

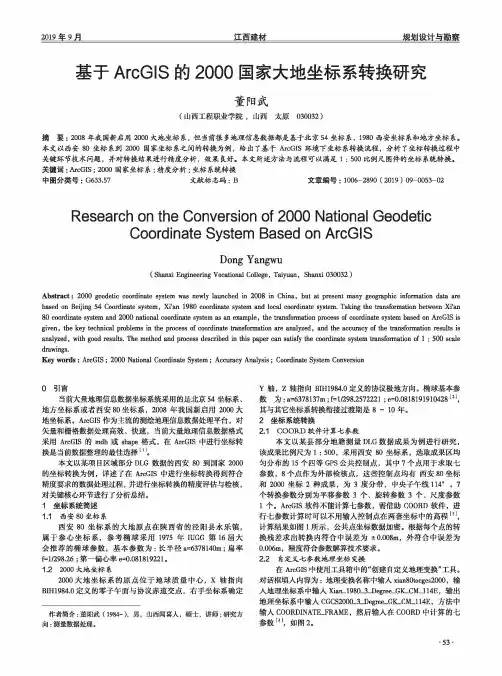

2019年9月江西建材规划设计与勘察基于ArcGIS的2000国家大地坐标系转换研究董阳武（山西工程职业学院，山西太原030032）摘 要：2008年我国新启用2000大地坐标系，但当前很多地理信息数据都是基于北京54坐标系、1980西安坐标系和地方坐标系。 本文以西安80坐标系到2000国家坐标系之间的转换为例，给出了基于ArcGIS环境下坐标系转换流程，分析了坐标转换过程中 关键环节技术问题，并对转换结果进行精度分析，效果良好。本文所述方法与流程可以满足1:500比例尺图件的坐标系统转换。 关键词:ArcGIS ; 2000国家坐标系；精度分析；坐标系统转换中图分类号：G633.57 文献标志码：B 文章编号：1006-2890 （ 2019 ） 09-0053-02Research on the Conversion of 2000 National Geodetic Coordinate System Based on ArcGISDong Yangwu(Shanxi Engineering Vocational College, Taiyuan, Shanxi 030032 )Abstract: 2000 geodetic coordinate system was newly launched in 2008 in China, but at present many geographic information data are based on Beijing 54 Coordinate system, Xi'an 1980 coordinate system and local coordinate system. Taking the transformation between Xi*an 80 coordinate system and 2000 national coordinate system as an example, the transformation process of coordinate system based on ArcGIS is given, the key technical problems in the process of coordinate transfonnation are analyzed, and the accuracy of the transformation results is analyzed, with good results. The method and process described in this paper can satisfy the coordinate system transformation of 1 : 500 scale drawings.Key words : ArcGIS ; 2000 National Coordinate System ; Accuracy Analysis ; Coordinate System Conversion0引言当前大量地理信息数据坐标系统采用的是北京54坐标系、 地方坐标系或者西安80坐标系，2008年我国新启用2000大 地坐标系。ArcGIS作为主流的测绘地理信息数据处理平台，对 矢量和栅格数据处理高效、快速，当前大量地理信息数据格式 采用ArcGIS的mdb或shape格式，在ArcGIS中进行坐标转 换是当前数据整理的最佳选择[1 ]o本文以某项目区域部分DLG数据的西安80到国家2000 的坐标转换为例，详述了在ArcGIS中进行坐标转换得到符合 精度要求的数据处理过程，并进行坐标转换的精度评估与检核, 对关键核心环节进行了分析总结。1坐标系统简述1.1西安80坐标系西安80坐标系的大地原点在陕西省的泾阳县永乐镇, 属于参心坐标系，参考椭球采用1975年IUGG第16届大 会推荐的椭球参数，基本参数为:长半径a=6378140m ;扁率 f=l/298.26 ;第一偏心率 e=0.081819221o1.2 2000大地坐标系2000大地坐标系的原点位于地球质量中心，X轴指向 BIH1984.0定义的零子午面与协议赤道交点，右手坐标系确定作者简介：董阳武（1984-）,男，山西闻喜人，硕士，讲师；研究方 向:测量数据处理。Y轴，Z轴指向BIH1984.0定义的协议极地方向。椭球基本参 数 为：a=6378137m : f= 1/298.2572221 ； e=0.0818191910428[2], 其与其它坐标系转换衔接过渡期是8 - 10年。2坐标系统转换2.1 COORD软件计算七参数本文以某县部分地籍测量DLG数据成果为例进行研究, 该成果比例尺为1 : 500,采用西安80坐标系，选取成果区均 匀分布的15个四等GPS公共控制点，其中7个点用于求取七 参数，8个点作为外部检核点，这些控制点均有西安80坐标 和2000坐标2种成果，为3度分带，中央子午线114°。7 个转换参数分别为平移参数3个、旋转参数3个、尺度参数 1个。ArcGIS软件不能计算七参数，需借助COORD软件，进 行七参数计算时可以不用输入控制点在两套坐标中的髙程⑷, 计算结果如图1所示，公共点坐标数据加密。根据每个点的转 换残差求出转换内符合中误差为±0.008m,外符合中误差为 0.006m,精度符合参数解算技术要求。2.2自定义七参数地理坐标变换在ArcGIS中使用工具箱中的"创建自定义地理变换”工具。 对话框填入内容为：地理变换名称中输入xian80tocgcs2000,输 入地理坐标系中输入Xian_1980_3_Degree_GK_CM_l 14E,输出 地理坐标系中输入CGCS2000_3_Degree_GK_CM_l 14E,方法中 输入COORDINATE_FRAME,然后输入在COORD中计算的七 参数⑷，如图2。
