《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（ D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（ BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。
《新平法识图与钢筋计算》第一版勘误表练习题答案第三章第五节一、单选题1、柱的第一根箍筋距基础顶面的距离是（ A ）A、50mmB、100mmC、箍筋加密区间距D、箍筋加密区间距/22、抗震中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（ B ）A、15dB、12dC、150D、2503、当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：（ C ）A、 B、 C、 D、4、抗震框架柱中间层柱根箍筋加密区范围是（ C ）A、500B、700C、Hn/3D、Hn/65、梁上起柱时，在梁内设几道箍筋（ A ）A、两道B、三道C、一道6、梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（ D ）A、 B、 C、 D、7、柱箍筋在基础内设置不少于多少根，间距不大于多少（ B ）A、2根 400B、2根 500C、3根 400D、3根 5008、首层Hn的取值下面说法正确的是：（ C ）A、Hn为首层净高B、Hn为首层高度C、Hn为嵌固部位至首层节点底D、无地下室时Hn为基础顶面至首层节点底9、当钢筋在混凝土施工过程中易受扰动时，其锚固长度应乘以修正系数（ A ）A、 B、 C、 D、10、在基础内的第一根柱箍筋到基础顶面的距离是多少（B ）A、50B、100C、3d（d为箍筋直径）D、5d（d为箍筋直径）二、多选题1、柱箍筋加密范围包括：（ C D ）A、节点范围B、底层刚性地面上下500mmC、基础顶面嵌固部位向上1/3HnD、搭接范围2、柱在楼面处节点上下非连接区的判断条件是：（ ABC ）A、500B、1/6HnC、Hc（柱截面长边尺寸）D、1/3Hn3、下面有关柱顶层节点构造描述错误的是：（ BD ）A、11G101-1有关边、角柱，顶层纵向钢筋构造给出5个节点B、B节点外侧钢筋伸入梁内的长度为梁高-保护层+柱宽-保护层C、B节点内侧钢筋伸入梁内的长度为梁高-保护层+15dD、中柱柱顶纵向钢筋当直锚长度≥Lae时可以直锚4、纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（ D ）A、250mmB、300mmC、400mmD、200mm5、两个柱编成统一编号必须相同的条件是（ ABD ）A、柱的总高相同B、分段截面尺寸相同C、截面和轴线的位置关系相同D、配筋相同三、计算题如下图，某大楼中间层净高3800，梁高700，三级抗震，混凝土强度C25，柱保护层30，采用绑扎搭接，求中间层柱所有纵筋长度及箍筋长度和根数。
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（D ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节、单选题1.5Hb （梁高）、500mm 取大值 B 、2Hb （梁高）、500mm 取大值C 1200mm1、 当图纸标有: KL7 (3) 300x700 GY500 立50 表示？ ( D )B 、 2、 3、 7号框架梁, 7号框架梁, 7号框架梁, 7号框架梁, 3跨，截面尺寸为宽 3跨，截面尺寸为宽 3跨，截面尺寸为宽 3跨，截面尺寸为宽 架立钢筋同支座负筋的搭接长度为:15d B、12d300、咼 700、咼 300、咼 300、咼 、150一级抗震框架梁箍筋加密区判断条件是（700, 300, 700, 700, 第三跨变截面根部高 第三跨变截面根部高第一跨变截面根部高 框架梁竖向加腋，腋长 、250500、端部高 500、端部高 250、端部高 500、腋高 250 250 500 250、1500mm4、梁的上部钢筋第一排全部为4 根通长筋，第二排有2 根端支座负筋，端支座负筋长度为( B )A 1/5L n+锚固B 、1/4L n+锚固C 、1/3L n+锚固D 、其他值5、当图纸标有：JZL1 (2A)表示？( A )A、1号井字梁，两跨一端带悬挑 B 、1 号井字梁，两跨两端带悬挑C、1 号剪支梁，两跨一端带悬挑 B 、1 号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是( A )A 15dB 、12dC 、梁高-保护层D 、梁高-保护层立7、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断( A )A、当梁高w 350时为6mm梁高〉350mm时为8mmB、当梁高w 450时为6mm梁高〉450mm时为8mmC 当梁宽w 350时为6mm梁宽〉350mm时为8mmD 当梁宽w 450时为6mm梁宽〉450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为( A )A、15d B 、12d C 、Lae D 、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为( D )A L (悬挑梁净长)-保护层B 、0.85 X_ (悬挑梁净长)C 0.8 X (悬挑梁净长)D 、0.75 X_ (悬挑梁净长)10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开( A )A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面( D )A、/B、；C、*D、+12、梁高w 800时，吊筋弯起角度为( C )A、60B、30C、45二、多选题1 、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：( ABC )A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？( A BC )A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的( ABD )A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是( BD )A 、当Lae w 支座宽-保护层时可以直锚B 、直锚长度为LaeC 当Lae ＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽 -保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（ BCD ）A 、 顶部有高差时，高跨上部纵筋伸至柱对边弯折 15dB 、 顶部有高差时，低跨上部纵筋直锚入支座Lae （ La ）即可C 、 底部有高差时，低跨上部纵筋伸至柱对边弯折 ，弯折长度为15d+高差D 、 底部有高差时，高跨下部纵筋直锚入支座 Lae （ La ）三、计算题1、如下图所示，一级抗震，混凝土等级 C30,保护层厚度25,定尺长度=9000,绑扎搭接，求悬挑梁的钢筋长度。
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（D ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。

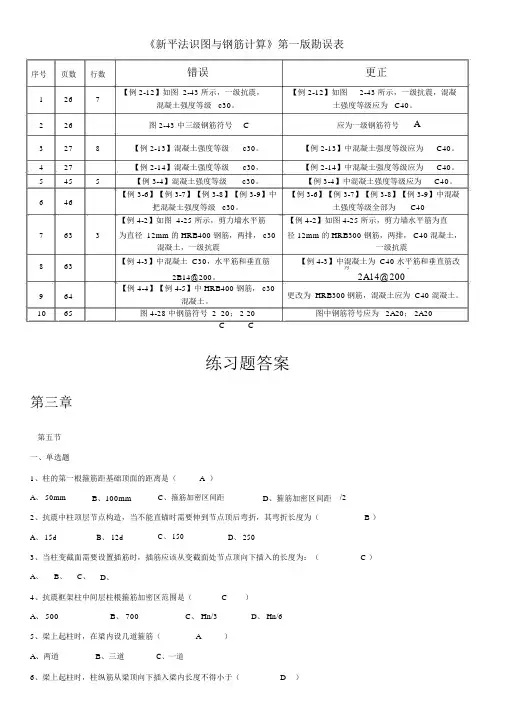

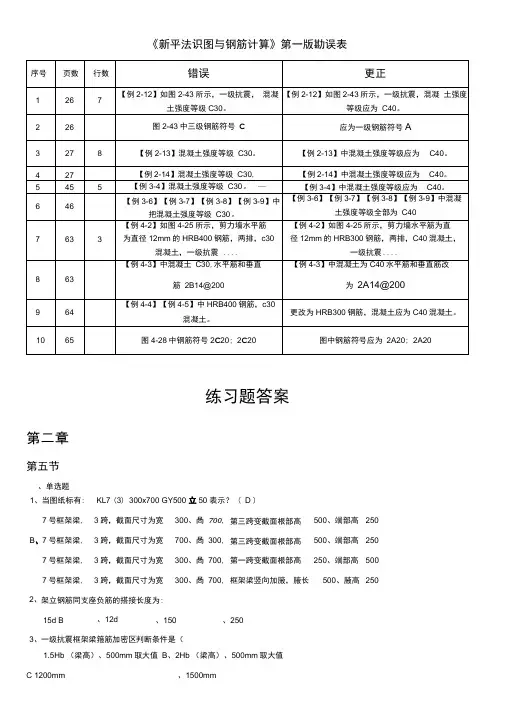

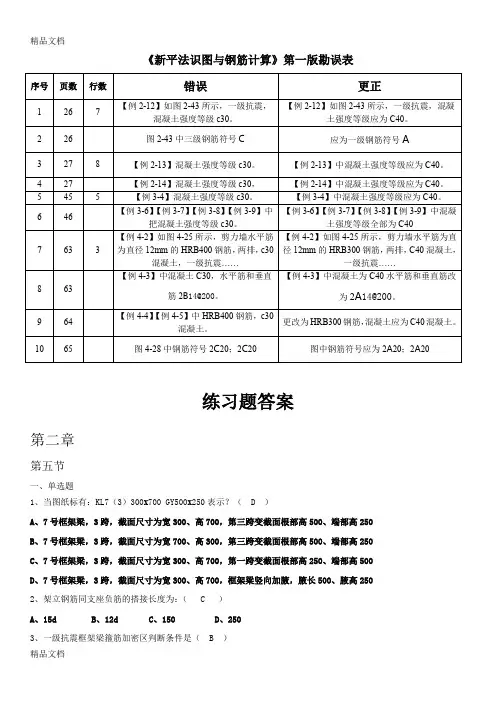

《新平法识图与钢筋计算》第一版勘误表序号 页数 行数 错误更正1267【例 2-12】如图 2-43 所示，一级抗震，【例 2-12】如图2-43 所示，一级抗震，混凝混凝土强度等级 c30。
土强度等级应为 C40。
2 26图 2-43 中三级钢筋符号 C应为一级钢筋符号A3 27 8【例 2-13】混凝土强度等级 c30。
【例 2-13】中混凝土强度等级应为 C40。
4 27【例 2-14】混凝土强度等级c30， 【例 2-14】中混凝土强度等级应为 C40。
5 45 5【例 3-4】混凝土强度等级c30。
【例 3-4】中混凝土强度等级应为C40。
646【例 3-6】【例 3-7】【例 3-8】【例 3-9】中【例 3-6】【例 3-7】【例 3-8】【例 3-9】中混凝把混凝土强度等级 c30。
土强度等级全部为C40【例 4-2】如图 4-25 所示，剪力墙水平筋 【例 4-2】如图 4-25 所示，剪力墙水平筋为直 7633为直径 12mm 的 HRB400 钢筋，两排， c30径 12mm 的 HRB300 钢筋，两排， C40 混凝土，混凝土，一级抗震一级抗震863【例 4-3】中混凝土 C30，水平筋和垂直筋【例 4-3】中混凝土为 C40 水平筋和垂直筋改2B14@200。
为。
2A14@200964 【例 4-4】【例 4-5】中 HRB400 钢筋， c30更改为 HRB300钢筋，混凝土应为 C40 混凝土。
混凝土。
1065图 4-28 中钢筋符号 2 20； 2 20 图中钢筋符号应为 2A20； 2A20C C练习题答案第三章第五节一、单选题1、柱的第一根箍筋距基础顶面的距离是（A ）A 、 50mmB 、100mmC 、箍筋加密区间距D 、箍筋加密区间距/22、抗震中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（B ）A 、 15dB 、 12dC 、 150D 、 2503、当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：（C ）A 、B 、C 、D 、4、抗震框架柱中间层柱根箍筋加密区范围是（C ）A 、 500B 、 700C 、 Hn/3D 、 Hn/65、梁上起柱时，在梁内设几道箍筋（A）A 、两道B 、三道C 、一道6、梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（ D ）。
平法识图与钢筋算量经典试题横法单项选择题1。
梁水平外表注释包括集中注释和原位注释。
在构造过程中， ()值应优先A.集中标记b.现场标记c.平面标记d.截面标记2。
当抗震结构中的非框架梁、悬臂梁、横梁和非抗震设计中的各种梁采用不同的箍筋间距和肢数时，用“/隔〞开书写时，箍筋、间距和肢数()应在“/前〞后确定A.梁支撑端/梁中跨局部b.梁中跨局部c.梁支撑端d.梁中跨局部/梁支撑端3。
会员代码“GAZ〞是指()A。
边缘暗列b.受约束的边缘暗列c.非边缘暗列d.构建的边缘暗列4。
荷航L1(2A)在横梁调平方法中标记的意思是()A1框架梁，两跨一端为悬臂B1框架梁，两跨两端为悬臂C1框架梁，两跨一端为悬臂D1框架梁，两跨为悬臂5。
KL7(3)300*700Y500*250标有横梁调平方法()7框架梁，3跨，截面尺寸为300宽700高，第三跨变截面根部高度500，端高250B7框架梁，3跨，截面尺寸为700宽300高，第三跨变截面根部高度500，端高250C7框架梁，3跨，截面尺寸为300宽700高。
第一跨的横截面可变，根部高度为250，末端高度为500。
框架梁横截面尺寸为300宽700高。
框架梁的腋长为500，腋高为250±6。
车牌号码XB表示()A现浇板b悬臂板c延伸悬臂板d屋面现浇板7。
当梁的上部有一排以上的纵向钢筋时，用()符号将每排钢筋从上到下分隔开a，/B，；c，*D，+8。
当梁中同一排有两个直径的纵向肋时，用 ()符号将两个纵向肋连接起来，并将角部纵向肋写在A，/B，；c，*D，+9。
框架梁调平施工图集中标注内容的可选注记值为()A.比蒙诺。
b.梁截面尺寸 c.梁箍筋d.梁顶高差10。
以下关于梁柱平面法施工图规那么的讨论是正确的()A.当梁由平面注释写入时，集中注释优先b。
梁上原地标记的支架上部的纵向钢筋是指该位置的所有纵向钢筋，包括纵向钢筋 C.横梁中心标记中的扭曲钢筋用g表示。
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。
图2-5-1 练习题（一）右端悬挑长度：悬挑梁净长-保护层+梁端梁高-保护层*2=1500-300-25+500-25*2=16252、如下图所示，一级抗震，混凝土等级C30，定尺长度=9000，绑扎搭接，求该梁吊筋长度。
图2-5-2 练习题（二）吊筋长度=20d+斜长+50+次梁宽+50+斜长+20d斜长=（梁高-2*保护层）／sin45。
长度= 20*18*2 +（700-2*25）／sin45*2十100+250=2908第三章第五节一、单选题1、柱的第一根箍筋距基础顶面的距离是（ A ）A、50mmB、100mmC、箍筋加密区间距D、箍筋加密区间距/22、抗震中柱顶层节点构造，当不能直锚时需要伸到节点顶后弯折，其弯折长度为（ B ）A、15dB、12dC、150D、2503、当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：（C ）A、1.6LaeB、1.5LaeC、1.2LaeD、0.5Lae4、抗震框架柱中间层柱根箍筋加密区范围是（ C ）A、500B、700C、Hn/3D、Hn/65、梁上起柱时，在梁内设几道箍筋（ A ）A、两道B、三道C、一道6、梁上起柱时，柱纵筋从梁顶向下插入梁内长度不得小于（ D ）A、1.6LaeB、1.5LaeC、1.2LaeD、0.5Lae7、柱箍筋在基础内设置不少于多少根，间距不大于多少（ B ）A、2根 400B、2根 500C、3根 400D、3根 5008、首层Hn的取值下面说法正确的是：（ C ）A、Hn为首层净高B、Hn为首层高度C、Hn为嵌固部位至首层节点底D、无地下室时Hn为基础顶面至首层节点底9、当钢筋在混凝土施工过程中易受扰动时，其锚固长度应乘以修正系数（ A ）A、1.1B、1.2C、1.3D、1.410、在基础内的第一根柱箍筋到基础顶面的距离是多少（B ）A、50B、100C、3d（d为箍筋直径）D、5d（d为箍筋直径）二、多选题1、柱箍筋加密范围包括：（ C D ）A、节点范围B、底层刚性地面上下500mmC、基础顶面嵌固部位向上1/3HnD、搭接范围2、柱在楼面处节点上下非连接区的判断条件是：（ ABC ）A、500B、1/6HnC、Hc（柱截面长边尺寸）D、1/3Hn3、下面有关柱顶层节点构造描述错误的是：（ BD ）A、11G101-1有关边、角柱，顶层纵向钢筋构造给出5个节点B、B节点外侧钢筋伸入梁内的长度为梁高-保护层+柱宽-保护层C、B节点内侧钢筋伸入梁内的长度为梁高-保护层+15dD、中柱柱顶纵向钢筋当直锚长度≥Lae时可以直锚4、纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（D ）A、250mmB、300mmC、400mmD、200mm5、两个柱编成统一编号必须相同的条件是（ ABD ）A、柱的总高相同B、分段截面尺寸相同C、截面和轴线的位置关系相同D、配筋相同三、计算题如下图，某大楼中间层净高3800，梁高700，三级抗震，混凝土强度C25，柱保护层30，采用绑扎搭接，求中间层柱所有纵筋长度及箍筋长度和根数。
图3-5-1 图3-5-2Lae=ζae*La=ζae*ζa*Lab=1.05*1*35d=1.05*35*22=808.5搭接长度=1.4Lae=1.4*734=1131.9竖直钢筋长度：长度=3800+700-Max(3600/6,650,500)+Max(3600/6,650,500)+1131.9=5631.9箍筋长度：箍筋长度=周长-保护层*8+1.9d*2+Max（10d，75）*2=（600+650）*2-8*30+1.9*10*2+10*10*2=2498箍筋上部加密区根数= （max（1/6Hn，Hc，500）+梁高）/加密间距+1上部加密区箍筋根数= 加密长度/间距=1350/100+1=15根下部加密区跟数= max（1/6Hn，Hc，500）/加密间距+1下部加密区根数=加密区长度/加密间距+1=650/100+1=8根非加密区根数=（层高-上下加密区）/非加密区间距-1非加密区长度：3800-650-650=2500非加密区箍筋根数=非加密区长度/间距-1=2500/200-1=11根总根数=15+8+11=34根第四章第五节一、单选题1、墙中间单洞口连梁锚固值为Lae且不小于（ B ）A、500mmB、600mmC、750mmD、800mm2、剪力墙端部为暗柱时，内侧钢筋伸至墙边弯折长度为：（ A ）A、10dB、12dC、150D、2503、关于地下室外墙下列说法错误的是（B ）A 、地下室外墙的代号是DWQB 、h表示地下室外墙的厚度C 、OS表示外墙外侧贯通筋D、IS表示外墙内侧贯通筋4、剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋（C ）A、50B、1/2竖向分布钢筋间距C、竖向分布钢筋间距D、1505、墙身第一根水平分布筋距基础顶面的距离是（ A ）A、50mmB、100mmC、墙身水平分布筋间距D、墙身水平分布筋间距/26、墙上起柱时，柱纵筋从墙顶向下插入墙内长度为（C ）A、1.6LaeB、1.5LaeC、1.2LaeD、0.5Lae7、剪力墙中水平分布筋在距离基础梁或板顶面以上多大距离时，开始布置第一道（ A ）A、50mmB、水平分布筋间距/2C、100mm8、剪力墙墙身拉筋长度公式为( A )A、长度=墙厚-2х保护层+11.9dх2B、长度=墙厚-2х保护层+10dх2C、长度=墙厚-2х保护层+8dх29、剪力墙洞口处的补强钢筋每边伸过洞口（ C ）A、500mmB、15dC、Lae（La）D、洞口宽/210、纵向钢筋搭接接头面积百分率为25%，其搭接长度修正系数为（B ）A、1.1B、1.2C、1.4D、1.6二、多选题1、剪力墙墙身钢筋有几种（ABCD ）A、水平筋B、竖向筋C、拉筋D、洞口加强筋2、下面关于剪力墙竖向钢筋构造描述错误的是（ AD ）A、剪力墙竖向钢筋采用搭接时，必须在楼面以上≥500mm时搭接B、剪力墙竖向钢筋采用机械连接时，没有非连接区域，可以在楼面处连接C、三、四级抗震剪力墙竖向钢筋可在同一部位搭接D、剪力墙竖向钢筋顶部构造为到顶层板底伸入一个锚固值Lae3、剪力墙墙端无柱时墙身水平钢筋端部构造，下面描述正确的是（ ABC ）A、当墙厚较小时，端部用U型箍同水平钢筋搭接B、搭接长度为1.2LaeC、墙端设置双列拉筋D、墙水平筋也可以伸至墙端弯折15d且两端弯折搭接50mm4、剪力墙按构件类型分它包含哪几类（ABC ）A、墙身B、墙柱C、墙梁（连梁、暗梁）5、剪力墙水平分布筋在基础部位怎样设置（AB ）A、在基础部位应布置不小于两道水平分布筋和拉筋B、水平分布筋在基础内间距应小于等于500mmC、水平分布筋在基础内间距应小于等于250mmD、基础部位内不应布置水平分布筋第五章第五节一、单选题1、板块编号中XB表示？（ B ）A、现浇板B、悬挑板C、延伸悬挑板D、屋面现浇板2、板端支座负筋弯折长度为：（ D ）A、板厚B、板厚-保护层C、板厚-保护层*2D、15d3、当板的端支座为梁时，底筋伸进支座的长度为多少（ C ）A、10dB、支座宽/2+5dC、Max（支座宽/2，5d）D、5d4、当板的端支座为砌体墙时，底筋伸进支座的长度为多少（D ）A、板厚B、支座宽/2+5dC、Max（支座宽/2，5d）D、Max（板厚，120，墙厚/2）5、当板支座为剪力墙时，板负筋伸入支座内平直段长度为（D ）A、5dB、墙厚/2C、墙厚-保护层-墙外侧竖向分布筋直径D、0.35Lab6、11G101-1注明有梁楼面板和屋面板下部受力筋伸入支座的长度为：（ C ）A、支座宽-保护层B、5dC、支座宽/2+5dD、支座宽/2 5d取大值7、纵向钢筋搭接接头面积百分率为25%，其搭接长度修正系数为（B ）A、1.1B、1.2C、1.4D、1.6二、多选题1、影响钢筋锚固长度Lae大小选择的因素有（ ABC ）A、抗震等级B、混凝土强度C、钢筋种类及直径D、保护层厚度2、在无梁楼盖板的制图规则中规定了相关代号，下面对代号解释正确的是（ AB ）A、ZSB表示柱上板带B、KZB表示跨中板带C、B表示上部、T表示下部D、h=xxx表示板带宽、b=xxx表示板带厚3、板内钢筋有（ABCD ）A、受力筋B、负筋C、负筋分布筋D、温度筋E、架立筋三、判断题1、板的支座是梁、剪力墙时，其上部支座负筋锚固长度为La，下部纵筋深入支座5d 且至少到梁中心线（×）2、ZXB表示柱现浇板。
