中国大学M00C16G平法钢筋算量习题（含答案）1、一级钢筋用什么来表示A、H PB300B、H RB335C、H RB400D、R RB400答案：HPB3002、三级钢筋用什么来表示A、H PB300B、H RB335C、H RB400D、H RB500答案：HRB4003、2①22E中，E指的是抗震钢筋答案：正确4、HRBF335中的F指沸腾钢答案：V5、梁构件中侧面纵筋标注：G4①10,G代表抗扭筋答案：错误1、构件代号“GBZ”代表的意思是（）A、边缘暗柱B、约束边缘暗柱C、非边缘暗柱D、构造边缘暗柱答案：构造边缘暗柱2、端柱按照框架柱来进行计算答案：V3、AZ代表边缘暗柱答案：X4、约束边缘构件用于受力较小区域答案：X5、FBZ代表扶壁柱答案：V1、剪力墙端部为端柱时，水平钢筋伸至对边弯折多少A、10dB、15dC、8dD、6d答案：15d1、剪力墙竖向分布钢筋采用搭接时，搭接长度为A、2500B、》laeC、三1.21aeD、^1.41ae答案：NL21ae2、剪力墙竖向钢筋顶部构造中，伸至边框梁的锚固长度为多少A、500mmB、600mmC、大于等于laeD、大于等于labe答案：大于等于lae3、剪力墙相邻竖向分布钢筋，采用焊接连接时，相邻钢筋错开长度为W500mm答案：X1、剪力墙竖向钢筋如果采用焊接，相邻焊接区域要错开235d且》500答案：正确2、连梁可以做上一层的窗台答案：正确3、连梁是指两端与剪力墙身或剪力墙柱在平面内相连的梁答案：V4、连梁在边支座弯锚构造是伸至对边，再弯折15d答案：V1、洞口构造二中，每边补强纵筋长度为A、D（洞口直径）B、D（洞口直径）+Lae（la）*2C、laeD、la答案：D（洞口直径）+Lae（la）*22、洞口构造一中，在洞口中心位置引注以下内容：JD2400X300+3.1004014,4①14代表洞口每边补强钢筋为4014答案：正确3、洞口构造一中，在洞口中心位置引注以下内容：JD 2400X300+3.1004014,+3.100代表洞口顶部距本结构层面3.1m答案：错误4、洞口构造二的情况是指矩形洞口宽度和高度均不大于800时候，洞口补强暗梁钢筋构造答案：错误5、洞口构造二中，在洞口中心位置引注以下内容：JD 21800X2100+3.1006020,①8@150,6①20代表洞口每边的梁的纵筋答案：错误1、16G101图集中，将柱子划分了几种类型？A、3B、4C、5D、6答案：52、下列哪种柱子类型属于16G101图集新的叫法？A、框架柱B、转换柱C、框支柱D、梁上柱答案：转换柱3、下列哪种柱子类型我们不能直接看到？A、转换柱B、墙上柱C、梁上柱D、芯柱答案：芯柱4、只要与基础直接相连接的柱子，肯定就是框架柱。

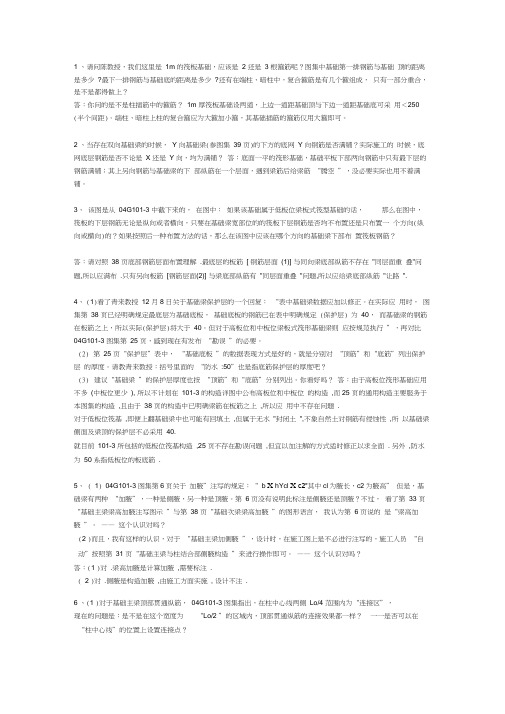

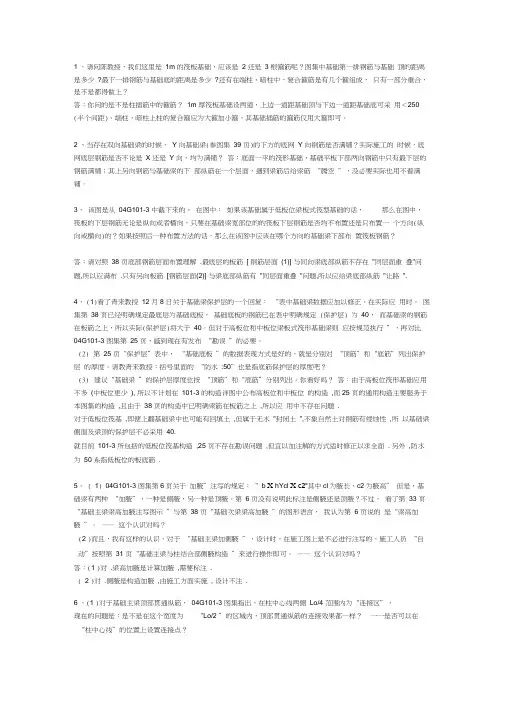

1 、请问陈教授，我们这里是 1m 的筏板基础，应该是 2 还是 3 根箍筋呢？图集中基础第一排钢筋与基础 顶的距离是多少 ?最下一排钢筋与基础底的距离是多少 ?还有在端柱、暗柱中，复合箍筋是有几个箍组成， 只有一部分重合，是不是都得做上？ 答：你问的是不是柱插筋中的箍筋？ 1m 厚筏板基础设两道，上边一道距基础顶与下边一道距基础底可采 用＜250 (半个间距)。端柱、暗柱上柱的复合箍应为大箍加小箍，其基础插筋的箍筋仅用大箍即可。
2 、当存在双向基础梁的时候， Y 向基础梁(参图集 39 页)的下方的底网 Y 向钢筋是否满铺？实际施工的 时候，底网底层钢筋是否不论是 X 还是 Y 向，均为满铺？ 答：底面一平的筏形基础，基础平板下部两向钢筋中只有最下层的钢筋满铺；其上另向钢筋与基础梁的下 部纵筋在一个层面，遇到梁筋后给梁筋 “腾空 ”，没必要实际也用不着满铺。
3、 该图是从 04G101-3 中截下来的， 在图中： 如果该基础属于低板位梁板式筏型基础的话， 那么在图中， 筏板的下层钢筋无论是纵向或者横向，只要在基础梁宽部位的的筏板下层钢筋是否均不布置还是只布置一 个方向(纵向或横向)的？如果按照后一种布置方法的话，那么在该图中应该在哪个方向的基础梁下部布 置筏板钢筋？
答：请对照 38 页底部钢筋层面布置理解 .最底层的板筋 [ 钢筋层面 (1)] 与同向梁底部纵筋不存在 "同层面重 叠"问题,所以应满布 .只有另向板筋 [钢筋层面(2)] 与梁底部纵筋有 "同层面重叠 "问题,所以应给梁底部纵筋 "让路 ".
4、 (1)看了青来教授 12 月8 日关于基础梁保护层的一个回复： “表中基础梁数据应加以修正。在实际应 用时， 图集第 38 页已经明确规定最底层为基础底板， 基础底板的钢筋已在表中明确规定 (保护层) 为 40， 而基础梁的钢筋在板筋之上，所以实际(保护层)将大于 40。但对于高板位和中板位梁板式筏形基础梁则 应按规范执行 ”，再对比 04G101-3 图集第 25 页，感到现在有发布 “勘误 ”的必要。 (2) 第 25 页“保护层”表中， “基础底板 ”的数据表现方式是好的，就是分别对 “顶筋”和“底筋”列出保护层 的厚度。请教青来教授：括号里面的 “防水 :50”也是指底筋保护层的厚度吧？ (3) 建议“基础梁 ”的保护层厚度也按 “顶筋”和“底筋”分别列出。你看好吗？ 答：由于高板位筏形基础应用不多 (中板位更少 ), 所以不计划在 101-3 的构造详图中公布高板位和中板位 的构造 ,而25 页的通用构造主要服务于本图集的构造 ,且由于 38 页的构造中已明确梁筋在板筋之上 ,所以应 用中不存在问题 . 对于低板位筏基 ,即便上翻基础梁中也可能有回填土 ,但属于无水 "封闭土 ",不象自然土对钢筋有侵蚀性 ,所 以基础梁侧面及梁顶的保护层不必采用 40. 就目前 101-3 所包括的低板位筏基构造 ,25 页不存在勘误问题 ,但宜以加注解的方式适时修正以求全面 . 另外 ,防水为 50 系指低板位的板底筋 .

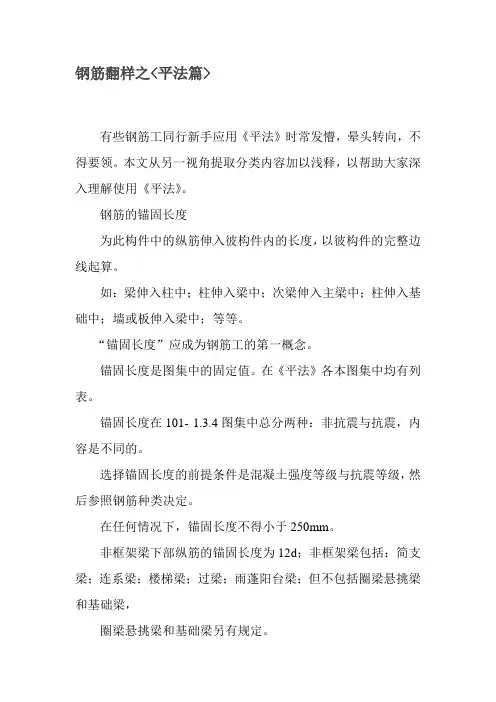

钢筋翻样之<平法篇>有些钢筋工同行新手应用《平法》时常发懵，晕头转向，不得要领。
本文从另一视角提取分类内容加以浅释，以帮助大家深入理解使用《平法》。
钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。
如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。
“锚固长度”应成为钢筋工的第一概念。
锚固长度是图集中的固定值。
在《平法》各本图集中均有列表。
锚固长度在101- 1.3.4图集中总分两种：非抗震与抗震，内容是不同的。
选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。
在任何情况下，锚固长度不得小于250mm。
非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。
当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。
当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。
框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE加15d直角钩。
纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。
在任何情况下搭接长度不得小于300mm。
搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。
受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。
保护层厚度在图纸的结构说明页中均有详细规定。
一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。
保护层问题通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。

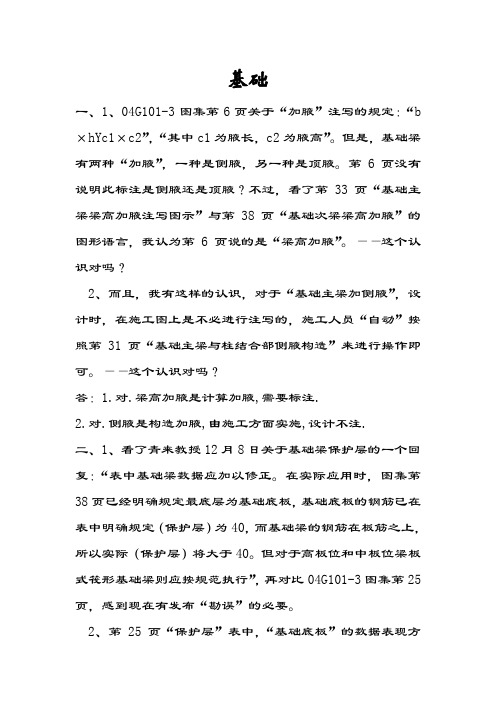

基础一、1、04G101-3图集第6页关于‚加腋‛注写的规定：‚b ×hYc1×c2‛，‚其中c1为腋长，c2为腋高‛。
但是，基础梁有两种‚加腋‛，一种是侧腋，另一种是顶腋。
第6页没有说明此标注是侧腋还是顶腋？不过，看了第33页‚基础主梁梁高加腋注写图示‛与第38页‚基础次梁梁高加腋‛的图形语言，我认为第6页说的是‚梁高加腋‛。
——这个认识对吗？2、而且，我有这样的认识，对于‚基础主梁加侧腋‛，设计时，在施工图上是不必进行注写的，施工人员‚自动‛按照第31页‚基础主梁与柱结合部侧腋构造‛来进行操作即可。
——这个认识对吗？答：1.对.梁高加腋是计算加腋,需要标注.2.对.侧腋是构造加腋,由施工方面实施,设计不注.二、1、看了青来教授12月8日关于基础梁保护层的一个回复：‚表中基础梁数据应加以修正。
在实际应用时，图集第38页已经明确规定最底层为基础底板，基础底板的钢筋已在表中明确规定（保护层）为40，而基础梁的钢筋在板筋之上，所以实际（保护层）将大于40。
但对于高板位和中板位梁板式筏形基础梁则应按规范执行‛，再对比04G101-3图集第25页，感到现在有发布‚勘误‛的必要。
2、第25页‚保护层‛表中，‚基础底板‛的数据表现方式是好的，就是分别对‚顶筋‛和‚底筋‛列出保护层的厚度。
请教青来教授：括号里面的‚防水:50‛也是指底筋保护层的厚度吧？3、建议‚基础梁‛的保护层厚度也按‚顶筋‛和‚底筋‛分别列出。
你看好吗？答：由于高板位筏形基础应用不多(中板位更少),所以不计划在101-3的构造详图中公布高板位和中板位的构造,而25页的通用构造主要服务于本图集的构造,且由于38页的构造中已明确梁筋在板筋之上,所以应用中不存在问题.对于低板位筏基,即便上翻基础梁中也可能有回填土,但属于无水"封闭土",不象自然土对钢筋有侵蚀性,所以基础梁侧面及梁顶的保护层不必采用40.就目前101-3所包括的低板位筏基构造,25页不存在勘误问题,但宜以加注解的方式适时修正以求全面.另外,防水为50系指低板位的板底筋三、在高层建筑中，有很多采用桩基方案，但由于高层建筑一般都带有底下室，此时的底板和我们常说的筏板有什么区别呢？在结构计算中一般采用怎样的计算模型呢？在这里柱下是独立的承台，承台之间设有拉梁，且底板的厚度也比较厚，一般都是500左右。
平法识图与钢筋算量经典试题横法单项选择题1。
梁水平外表注释包括集中注释和原位注释。
在构造过程中， ()值应优先A.集中标记b.现场标记c.平面标记d.截面标记2。
当抗震结构中的非框架梁、悬臂梁、横梁和非抗震设计中的各种梁采用不同的箍筋间距和肢数时，用“/隔〞开书写时，箍筋、间距和肢数()应在“/前〞后确定A.梁支撑端/梁中跨局部b.梁中跨局部c.梁支撑端d.梁中跨局部/梁支撑端3。
会员代码“GAZ〞是指()A。
边缘暗列b.受约束的边缘暗列c.非边缘暗列d.构建的边缘暗列4。
荷航L1(2A)在横梁调平方法中标记的意思是()A1框架梁，两跨一端为悬臂B1框架梁，两跨两端为悬臂C1框架梁，两跨一端为悬臂D1框架梁，两跨为悬臂5。
KL7(3)300*700Y500*250标有横梁调平方法()7框架梁，3跨，截面尺寸为300宽700高，第三跨变截面根部高度500，端高250B7框架梁，3跨，截面尺寸为700宽300高，第三跨变截面根部高度500，端高250C7框架梁，3跨，截面尺寸为300宽700高。
第一跨的横截面可变，根部高度为250，末端高度为500。
框架梁横截面尺寸为300宽700高。
框架梁的腋长为500，腋高为250±6。
车牌号码XB表示()A现浇板b悬臂板c延伸悬臂板d屋面现浇板7。
当梁的上部有一排以上的纵向钢筋时，用()符号将每排钢筋从上到下分隔开a，/B，；c，*D，+8。
当梁中同一排有两个直径的纵向肋时，用 ()符号将两个纵向肋连接起来，并将角部纵向肋写在A，/B，；c，*D，+9。
框架梁调平施工图集中标注内容的可选注记值为()A.比蒙诺。
b.梁截面尺寸 c.梁箍筋d.梁顶高差10。
以下关于梁柱平面法施工图规那么的讨论是正确的()A.当梁由平面注释写入时，集中注释优先b。
梁上原地标记的支架上部的纵向钢筋是指该位置的所有纵向钢筋，包括纵向钢筋 C.横梁中心标记中的扭曲钢筋用g表示。
一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84mm 。
2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。
3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为mm 。
5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距mm ，非加密区间距为mm 。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距mm，非加密区间距为mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距mm，非加密区间距为mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。
17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。

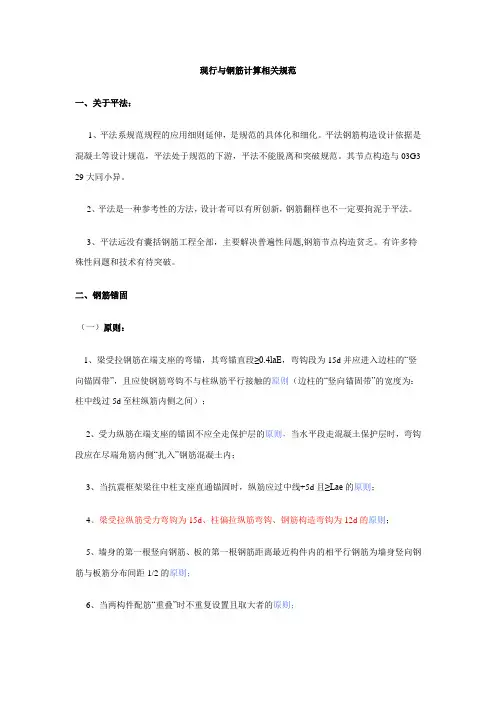

现行与钢筋计算相关规范一、关于平法：1、平法系规范规程的应用细则延伸，是规范的具体化和细化。
平法钢筋构造设计依据是混凝土等设计规范，平法处于规范的下游，平法不能脱离和突破规范。
其节点构造与03G3 29大同小异。
2、平法是一种参考性的方法，设计者可以有所创新，钢筋翻样也不一定要拘泥于平法。
3、平法远没有囊括钢筋工程全部，主要解决普遍性问题,钢筋节点构造贫乏。
有许多特殊性问题和技术有待突破。
二、钢筋锚固（一）原则：1、梁受拉钢筋在端支座的弯锚，其弯锚直段≥0.4laE，弯钩段为15d并应进入边柱的“竖向锚固带”，且应使钢筋弯钩不与柱纵筋平行接触的原则（边柱的“竖向锚固带”的宽度为：柱中线过5d至柱纵筋内侧之间）；2、受力纵筋在端支座的锚固不应全走保护层的原则，当水平段走混凝土保护层时，弯钩段应在尽端角筋内侧“扎入”钢筋混凝土内；3、当抗震框架梁往中柱支座直通锚固时，纵筋应过中线+5d且≥Lae的原则；4、梁受拉纵筋受力弯钩为15d、柱偏拉纵筋弯钩、钢筋构造弯钩为12d的原则；5、墙身的第一根竖向钢筋、板的第一根钢筋距离最近构件内的相平行钢筋为墙身竖向钢筋与板筋分布间距1/2的原则；6、当两构件配筋“重叠”时不重复设置且取大者的原则；7、节点内钢筋锚固不应平行接触的原则。
（二）柱墙：1、变截面柱墙插筋锚固为1.5Lae2、墙上柱纵筋锚固为1.6Lae3、上柱比下柱多出的钢筋锚固为1.2Lae4、下柱比上柱多出的钢筋锚固为1.2Lae5、上柱直径大于下柱时应将下层柱的连接位置移到柱的上端,上柱连接位置下移。
6、顶层边角柱外侧钢筋全部伸入梁板内,长度为梁底以上1.5Lae。
也可采用12D(此时屋面梁上部弯折长度须为1.7Lae,避免节点顶部钢筋拥挤)和1.5Lae+20D（当柱外侧配筋率>1. 2%)7、顶层中柱12D,当直锚长度大于锚固长度时可采取直锚。
8、暗柱和墙顶层锚固为Lae (自板底)。

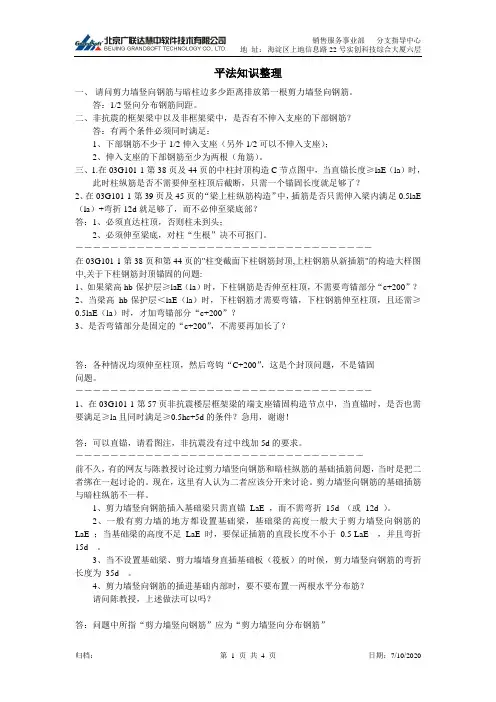

平法知识整理一、请问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。
答：1/2竖向分布钢筋间距。
二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。
三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足0.5laE （la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。
――――――――――――――――――――――――――――――――――在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？--------------------------------------------------------------------------------答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。
――――――――――――――――――――――――――――――――――1、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？急用，谢谢！--------------------------------------------------------------------------------答：可以直锚，请看图注，非抗震没有过中线加5d的要求。

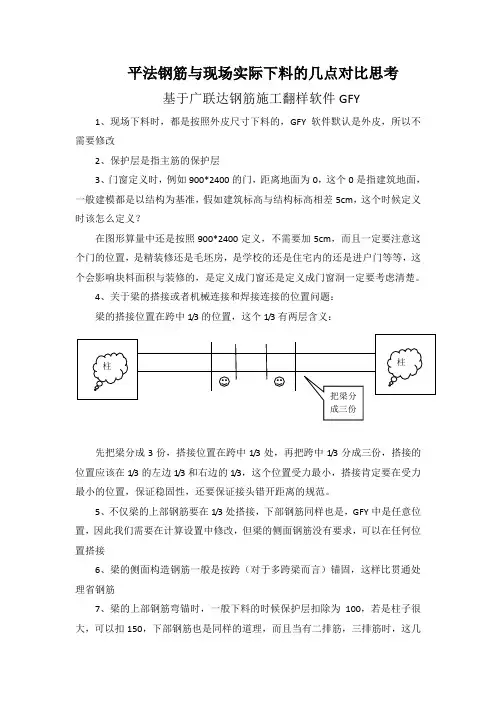

平法钢筋与现场实际下料的几点对比思考基于广联达钢筋施工翻样软件GFY1、现场下料时，都是按照外皮尺寸下料的，GFY软件默认是外皮，所以不需要修改2、保护层是指主筋的保护层3、门窗定义时，例如900*2400的门，距离地面为0，这个0是指建筑地面，一般建模都是以结构为基准，假如建筑标高与结构标高相差5cm，这个时候定义时该怎么定义？在图形算量中还是按照900*2400定义，不需要加5cm，而且一定要注意这个门的位置，是精装修还是毛坯房，是学校的还是住宅内的还是进户门等等，这个会影响块料面积与装修的，是定义成门窗还是定义成门窗洞一定要考虑清楚。
4、关于梁的搭接或者机械连接和焊接连接的位置问题：梁的搭接位置在跨中1/3的位置，这个1/3有两层含义：先把梁分成3份，搭接位置在跨中1/3处，再把跨中1/3分成三份，搭接的位置应该在1/3的左边1/3和右边的1/3，这个位置受力最小，搭接肯定要在受力最小的位置，保证稳固性，还要保证接头错开距离的规范。
5、不仅梁的上部钢筋要在1/3处搭接，下部钢筋同样也是，GFY中是任意位置，因此我们需要在计算设置中修改，但梁的侧面钢筋没有要求，可以在任何位置搭接6、梁的侧面构造钢筋一般是按跨（对于多跨梁而言）锚固，这样比贯通处理省钢筋7、梁的上部钢筋弯锚时，一般下料的时候保护层扣除为100，若是柱子很大，可以扣150，下部钢筋也是同样的道理，而且当有二排筋，三排筋时，这几排筋向内要相应的错开距离，一般两排筋间距为5cm8、架立筋规范规定搭接为150，但是现场下料时，一般下得搭接长度都是200，这个是经验数字，防止梁的左右支座负筋的位置稍微有点偏位，导致架立筋的搭接长度小于150，而且架立筋的钢筋一般都是为12的钢筋，这样也不会浪费很多钢筋9、关于拉筋的计算：这个一般没有太多要求，我的计算方法是：梁的净跨尺寸除以箍筋非加密区的间距的2倍（隔一拉一的情况），然后乘以排数，得出结果，这里可能要考虑加1减1的问题，具体情况具体对待，这个数字可能比软件算出来的少点，但不会少太多，问题不大。
平法钢筋翻样与下料规则一、引言平法钢筋翻样与下料是在建筑施工中常见的操作，它涉及到钢筋的处理和加工，直接关系到工程质量和安全。
本文将介绍平法钢筋翻样与下料的基本规则和注意事项，以帮助施工人员正确进行操作，提高工作效率和质量。
二、平法钢筋翻样规则平法钢筋翻样是指将钢筋从竖直方向翻转到水平方向的操作。
平法钢筋翻样的规则如下：1. 确定钢筋的长度和直径，根据设计图纸和要求进行测量，避免测量误差。
2. 根据设计要求和施工图纸，确定钢筋的数量和位置。
3. 将钢筋从垂直放置的状态转换为水平放置的状态，需要注意以下几点：a. 使用专用工具如吊车、起重机等将钢筋从垂直位置抬起。
b. 在抬起钢筋的过程中，要确保钢筋的稳定，避免发生意外。
c. 将钢筋放置在水平的支撑物上，确保其稳定。
4. 翻样后的钢筋要进行检查，确保其符合设计要求和质量标准。
如有问题，及时进行修复或更换。
三、平法钢筋下料规则平法钢筋下料是指将钢筋按照设计要求和尺寸进行切割的操作。
平法钢筋下料的规则如下：1. 根据设计图纸和要求，确定钢筋的长度和直径。
2. 使用专用的切割工具，如钢筋切割机、剪刀等，将钢筋切割成所需的长度。
3. 切割钢筋时要注意以下几点：a. 确保切割工具的刀片锋利，避免切割不准确或产生毛刺。
b. 根据设计要求和尺寸进行准确的切割，避免浪费和错误。
4. 切割后的钢筋要进行检查，确保其长度和质量符合设计要求和标准。
如有问题，及时进行修复或更换。
四、注意事项在进行平法钢筋翻样与下料操作时，还需要注意以下事项：1. 操作人员要具备相关的操作技能和经验，遵循安全操作规程，确保人身安全和工程质量。
2. 工具和设备要保持良好的状态，定期检查和维护，避免故障和意外发生。
3. 翻样和下料的过程中，要注意保护现场环境，避免损坏其他构件或设备。
4. 钢筋要妥善存放，避免受潮、受热或受损，影响其使用性能和质量。
5. 翻样和下料的操作要符合相关的法律法规和标准，避免违规操作和造成安全隐患。
平法答疑1.问：在现浇楼板施工中存在以下问题：十字节点处由于有两层梁筋，两层板筋常无法满足保护层最小厚度的要求。
为了盖住钢筋只能增加砼厚度，还有由于起拱梁中部也存在此问题。
比如梁的保护层为25上部板筋为∮14 保护层剩余最多11不能满足不小于15且不小于钢筋的直径的要求，而在中部起拱位置则几乎没有保护层。
03G101中是钢筋的最小保护层厚度，那么是否可以适当减小箍筋高度答：板的保护层厚度小于梁的，因此板筋与梁箍筋在一个层面。
你提问题的关键，在于两个方向的框架梁在框架柱内交叉时，结构设计工程师是不是已经考虑一个方向梁的计算高度应该多减去一个相交叉的纵筋直径（这是必须应该考虑的，否则施工无法满足规范要求）。
保护层最小厚度要明白“最小”的含义，当一个方向梁顶保护层为最小时，另个方向的梁顶保护层应该比保护层最小厚度再多出一个钢筋直径，否则无法符合规范要求。
2.问：现浇钢筋砼板的上皮负弯距钢筋的锚固是否按03G101-1中的la,上皮负弯距圆钢钢筋深入支座弯锚后还要180弯钩吗？答：板扣筋（光圆钢筋）在施工界的习惯做法是不加弯钩，跨内端这样处理没有问题，但在端支座就要看原设计假定。
如果设计的端支座负弯矩筋为构造配置，则可不加180度小弯钩；如果端支座按刚接考虑（如以剪力墙为端支座并按刚接），则宜做180度小弯钩以保证满足锚固要求。
3.问：3.1.常见的筏板基础是梁底与板底一平，梁顶有可能比板顶高。
现在图纸上有另一种有梁式筏板，却是梁顶与板顶一平，梁底比板底低，为方便称呼，姑且称之为“倒筏板”（也许有更规范的名称，请陈教授指正）。
3.2.现在的问题是：“倒筏板”梁的上部纵筋放在筏板上层钢筋网的上面还是下面？（设计上什么也没有写，也问不出来）我的分析是：地基土压力通过筏板钢筋传递给梁，所以“倒筏板”上层钢筋网放在基础梁上部纵筋的下面。
一、判断题1混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离A、正确B、错误正确答案：A2基础底面的钢筋保护层厚度最少不小于40。
( √)条形基础底板一般在短向配置（），在长向配置( )A、分布筋B、受力主筋3 正确答案:B A4梁的平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值A、正确B、错误正确答案：A5 6C25 2（-2）/4 表示上排纵筋为2C25且伸入支座，下排钢筋为4C25全部伸入支座A、正确B、错误6梁下部纵筋2C25+3C20(-3)/5 25表示，上排纵筋为2C25和3C20且3C20不伸入支座，下排纵筋为5C25，全部伸入支座A、正确B、错误正确答案：A7 300*700 GY500*250 表示：竖向加腋，腋长500mm，腋高250mmA、正确B、错误正确答案:A8边框梁代号是BKL，它属于梁构件（）A、正确B、错误正确答案：B答案解析：解析：参考图集11G101-1第15页，它是墙梁，属于墙构件。
9梁悬挑端截面尺寸的原位标注为：300×700/500 表示悬挑端梁宽300，梁根的截面高度为500，梁端的截面高度为700. （）A、正确B、错误正确答案：B10剪力墙端部无暗柱时，水平筋可伸至端部截断，再配置Ｕ型钢筋配置，也可伸至端部弯折15dA、正确B、错误正确答案：B11墙顶连梁内的箍筋在跨内、支座内均布置，支座内布置间距150mmA、正确B、错误正确答案：A12柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4的短柱，其箍筋沿柱全高加密( )A、正确B、错误正确答案：A13板钢筋标注分为集中标注和原位标注，集中标注的主要内容是板的贯通筋，原位标注主要是针对板的非贯通筋（）A、正确B、错误正确答案：A14在平法图集中板的受力筋、负筋及面筋起始间距距支座S/2( √)15抗震框架柱变截面绑扎连接的非连接区为距楼面≥Max（Hn/6,500，柱截面最大宽度）A、正确B、错误正确答案：A16剪力墙洞口宽和高大于800时，洞口应加设暗梁构造A、正确B、错误正确答案：A17 墙中间单洞口连梁锚固值为Lae且不小于500mmA、正确B、错误正确答案：B18 当某跨梁原位标注的箍筋规格或间距与集中标注不同的时候，以集中标注的数值为准A、正确B、错误正确答案：B19 梁腹板高度hw≥450时，须在梁中配置纵向构造筋( )A、正确B、错误20 柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接（）A、正确B、错误正确答案：A21基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d （）A、正确B、错误正确答案:A22 板的上下翻边在平面图中的表示形式为：上翻边边缘线均为实线，下翻边外边缘线为实线，内边缘线为虚线。
浅谈平法施工图中的一些注意事项王昌威由于近年来平法施工图的广泛使用，施工中要求管理人员对平法的理解程度也越来越高。
同时随着基础、楼梯、楼板等平法施工图的全面推广，这就要求我们必须加强对平法的学习，尤其是对平法施工中一些容易被忽视的地方更要引起足够重视，以免造成施工中的返工或者结算中的漏项。
一、04G101-3筏形基础平法施工：1、图集第6页规定：“两向基础主梁相交的柱下区域，应有一向截面较高的基础主梁按梁端箍筋全面贯通设置。
”而未注明JCL相交处箍筋处理方式，同时施工中往往碰到JZL截面相同的情况。
在此情况，就要求施工技术人员必须向设计单位提出，要求设计单位明确。
在吕梁民生帝景1#、2#住宅楼项目，设计人员明确在截面高度相同的情况下，按照截面宽的基础梁贯通箍筋；而在截面宽度与高度均相同的情况下，要求按照主筋配筋大的基础梁贯通箍筋。
2、图集第7页规定：“1、基础主梁与基础次梁的底部贯通纵筋，可在跨中1/3跨度范围内采用搭接连接、机械连接或对焊连接；2、基础主梁的顶部贯通纵筋，可在距柱根1/4跨度范围内采用搭接连接，或在柱根附近采用机械连接或对焊连接（均应严格控制接头百分率）；3、基础次梁的顶部贯通纵筋，每跨两端应锚入基础主梁内，或在距中间支座1/4跨度范围内采用机械连接或对焊连接（均应严格控制接头百分率）。
”上述要求中无论JZL、JCL的底部贯通纵筋均在跨中1/3跨度范围内连接，顶部贯通纵筋均可在距支座1/4跨度范围内连接；同时规定JCL的顶部贯通纵筋允许在两端进行锚固，锚固长度为12d且过梁中线，而JZL的底部与顶部贯通纵筋及JCL的底部贯通纵筋没有明确是否允许锚固，这就要求我们施工中未经设计确认不得采用锚固，同时从节约钢筋的角度考虑也尽量不要锚固，具体施工可以采用电弧焊。
3、图集第8页规定：“当底部贯通纵筋经原位修正注写后，两种不同配置的底部贯通纵筋应在两毗邻跨中配置较小一跨的跨中连接区域连接。
平法识图与钢筋算量经典试题横法单项选择题1。
梁水平表面注释包括集中注释和原位注释。
在构造过程中，()值应优先A.集中标记b .现场标记c .平面标记d .截面标记2。
当抗震结构中的非框架梁、悬臂梁、横梁和非抗震设计中的各种梁采用不同的箍筋间距和肢数时，用“/”隔开书写时，箍筋、间距和肢数()应在“/”前后确定A.梁支撑端/梁中跨部分b .梁中跨部分c .梁支撑端d .梁中跨部分/梁支撑端3。
会员代码“GAZ”是指()A。
边缘暗列b .受约束的边缘暗列c .非边缘暗列d .构建的边缘暗列4。
荷航L1(2A)在横梁调平方法中标记的意思是()A 1框架梁，两跨一端为悬臂B 1框架梁，两跨两端为悬臂C 1框架梁，两跨一端为悬臂D 1框架梁，两跨为悬臂5。
KL7(3)300*700 Y500*250标有横梁调平方法()A 7框架梁，3跨，截面尺寸为300宽700高，第三跨变截面根部高度500，端高250B 7框架梁，3跨，截面尺寸为700宽300高，第三跨变截面根部高度500，端高250C 7框架梁，3跨，截面尺寸为300宽700高。
第一跨的横截面可变，根部高度为250，末端高度为500。
框架梁横截面尺寸为300宽700高。
框架梁的腋长为500，腋高为250±6。
车牌号码XB表示()A现浇板b悬臂板c延伸悬臂板d屋面现浇板7。
当梁的上部有一排以上的纵向钢筋时，用()符号将每排钢筋从上到下分隔开a，/B，；c，* D，+8。
当梁中同一排有两个直径的纵向肋时，用()符号将两个纵向肋连接起来，并将角部纵向肋写在A，/B，；c，* D，+9。
框架梁调平施工图集中标注内容的可选注记值为()A.比蒙诺。
b .梁截面尺寸c .梁箍筋d .梁顶高差10。
以下关于梁柱平面法施工图规则的讨论是正确的()A.当梁由平面注释写入时，集中注释优先b。
梁上原地标记的支架上部的纵向钢筋是指该位置的所有纵向钢筋，包括纵向钢筋C.横梁中心标记中的扭曲钢筋用g表示。
钢筋安装中应注意的几个结构构造问题摘要：钢筋工程是房屋建筑工程中一个非常重要的分项工程，其施工的正确性和质量好坏直接影响结构的安全。
目前，施工人员主要根据《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1,下简称《平法》）进行钢筋的安装，如果现场施工人员、监理人员对施工验收规范以及设计规范不熟悉，结构设计总说明不够明确；设计人员没有针对工程的具体特点进行技术交底；钢筋安装就会出现一些偏差。
下面结合本人在工程实践中发现的比较突出、容易忽视的几个问题来加以分析。
关键词：钢筋安装结构构造规范平法钢筋工程是房屋建筑工程中一个非常重要的分项工程，其施工的正确性和质量好坏直接影响结构的安全。
目前，施工人员主要根据《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1,下简称《平法》）进行钢筋的安装，如果现场施工人员、监理人员对施工验收规范以及设计规范不熟悉，结构设计总说明不够明确；设计人员没有针对工程的具体特点进行技术交底；钢筋安装就会出现一些偏差。
下面结合本人在工程实践中发现的比较突出、容易忽视的几个问题来加以分析。
1 梁柱纵筋《平法》中对框支梁、框架梁、框架柱均有详细的配筋构造详图，可参照选用，这里须注意以下几个方面：（1）顶层端节点处是较容易出现问题的部位，应正确选择连接的构造详图，一种是柱纵筋伸入梁内(图1)，另一种是梁纵筋伸入柱内(图2)，前一种方式柱纵筋伸入梁内与梁上部纵筋搭接长度≥1.5LaE，且至少要保证有65%AS1（AS1-—柱外侧纵筋总面积）的柱纵筋伸入梁内，梁宽范围以外的柱纵筋可以伸入现浇板内。
当柱外侧纵筋配筋率＞1.2%时，还应分两次截断，两个断点相距20d，当采用后一种方式时，梁纵筋伸入柱内竖直段长度≥1.7L aE，当梁上部纵筋配筋率＞1.2%时，也应分两次截断，断点相距20d，究竟采用哪一种方式，视柱施工缝留设位置而定，通常柱施工缝留在梁底或梁底下100mm，多采用第一种方式，当采用第二种方式时，必须把柱的施工缝留在1.7LaE或1.7LaE +20d以下。
如图3为某框架顶层梁柱边节点平面，框架柱400×400，两侧对称配2Φ25+3Φ22（柱外侧纵筋总面积为2122 mm2），框架梁250×600，节点锚固采用柱纵筋伸入梁内的方式，隐蔽检查时发现角筋2Φ25未能伸入梁1内（由于梁宽250小于柱截面宽400），只有3Φ22伸入梁1内，其面积百分率仅为3×380/2122=53.7%<65%，不满足要求, 此时应将角筋2Φ25伸入现浇板内,又由于柱外侧纵筋配筋率ρ=2×491+3×380/1.6×105=1.33%＞1.2%，应按二次截断处理。
（2）底部框架—抗震墙结构中的转换层的托墙梁上部纵筋应按框支梁进行钢筋安装(图4),而不能按一般框架梁来处理。
《建筑抗震设计规范》（GB50011-2001）（下简称《抗规》）7.5.4条第4款规定：“……支座上部的纵向钢筋在柱内的锚固长度应符合钢筋混凝土框支梁的有关要求”。
这一条是强制性条文，必须严格执行。
这种情况下，柱施工缝必须留在外排纵筋的 LaE以下。
某一底框商住楼工程，底部二层框架梁（托墙梁）的钢筋安装就出现过错误，由于施工单位把柱施工缝留在梁底，从而造成外排纵筋的锚固长度不满足 LaE要求，最后只得把柱施工缝以下混凝土打掉一段并且焊接加长外排纵筋来解决。
2 箍筋加密区框架梁、框支梁箍筋加密范围可依据《平法》构造详图按不同抗震等级选用，一般无多大问题，但框架柱箍筋加密范围常存在较大问题，须注意以下几个方面：（1）底层柱, 《抗规》新增一条：底层柱根加密区≥Hn/3，Hn为柱净高，柱根是指地下室顶面，无地下室时,应为基础顶面（柱基基顶）起算，实际施工时柱根加密区常没达到这一要求。
《平法》40页对上述要求有详图描述。
（2）框支柱、角柱，框支剪力墙结构中所有柱子箍筋都应沿全高加密，但是并非对所有角柱都要沿全高加密箍筋，只有抗震等级为一、二级时才需加密，结构设计总说明中往往只说明结构抗震等级，施工人员一般并不了解设计规范有相应要求。
高层建筑中主楼与裙房之间设有伸缩缝时，由于主楼与裙房的抗震等级是分别确定的，主楼部分的角柱可能需沿全高加密箍筋，裙房部分的角柱则可能不需要。
（3）特殊部位的柱，一般发生在楼梯间位置和填充墙部位，由于楼梯平台梁支承在框架柱上，往往使相邻两框架柱变为短柱（Hn/h＜4），填充墙设置也会使相邻柱形成短柱，这些部位的柱应沿全高加密箍筋。
在框架—抗震墙结构中，一些小墙肢（Lw≤3bw，bw为墙厚，Lw一墙肢长度），应沿全高加密箍筋，抗震墙的底部加强部位的端柱、紧靠抗震墙洞口的端柱均应沿全高加密箍筋。
3 腰筋腰筋实际上包括三种情况，梁侧面构造筋、抗扭筋、框支梁腰部纵筋。
《平法》表示的施工图中，构造筋符号是G，抗扭筋符号是N，两者作用不完全相同，构造措施不一样，须引起注意。
构造筋主要是为防止梁侧面产生收缩裂缝而构造设置。
《混凝土结构设计规范》（下简称《混规》）（GB50010-2002）第10.2.16条的规定比原规范要求更为严格，钢筋用量增加较多，但须注意只有当hw≥450mm 时，才需设置，每侧腰筋面积≥0.1%bhw。
其间距≤200mm，hw强调的是梁腹板高度，并非梁截面高度h，严格来讲，《平法》中hw的标注仅是一种近似处理,与规范规定并不相符,《混规》中,对矩形截面hw=h0 (h0为有效高度), 对T形截面 hw=ho-t (t为翼缘厚) 。
另外,构造筋伸入柱内的锚固长度为15d。
抗扭筋是由抗扭计算确定的，目的是抵抗扭矩产生的斜裂缝，这种钢筋伸入柱内的锚固长度应为LaE(La)。
由于框支梁是偏心受拉构件，其腰部的纵筋可以起到承担拉力的作用，构造上要求直径不小于Φ16，间距不大于200mm，伸入柱内的锚固长度为LaE(La)。
钢筋安装中应注意的几个结构构造问题来自: 免费论文网4 悬臂梁纵筋施工中发现的问题有：梁上部第一排纵筋切断和纵筋在端部弯下条件的判断有误，过去设计悬臂梁时，只要满足抵抗负弯矩的要求，除两根角筋通长布置外，悬臂梁施工图中一般将其余第一排纵筋在0.75l处截断，但《混规》10.2.4条明文规定“在钢筋混凝土悬臂梁中,……其余钢筋不应在梁的上部截断，……”这里的上部应理解为第一排，原因是悬臂梁全长受负弯矩作用，临界斜裂缝的倾角明显偏小，不允许截断。
由于施工人员已习惯过去的做法，当梁上部只有一排纵筋时，仍将第一排中间纵筋在0.75l处截断，今后必须改正这一做法。
不应截断的纵筋是否需在端部弯下，视l与hb的关系而定，若l＞4hb，则在端部弯下，若l＜4hb，不必弯下，但此时必须通长设置，如梁上部纵筋有二排时，第二排纵筋可以在0.75l处截断（图5或参见《平法》66页详图）。
5 钢筋连接接头框架梁、柱纵筋连接方法在《高层建筑混凝土结构技术规程》（JGJ3-2002）6.5.3条第四、五、六款均有规定，其连接质量控制在《混凝土结构工程施工质量验收规范》（GB50204-2002）中5.4条也有具体要求，目前，梁、柱主筋采用绑扎搭接方法已很少，焊接连接、机械连接用得最多，隐蔽验收时发现的主要问题有：（1）接头位置不对。
接头位置要设在受力较小处。
施工人员应掌握一定的力学知识,应当知道梁跨中正弯矩较大，支座附近负弯矩、剪力较大，柱端在水平力作用下弯矩较大，接头应尽量避开这些位置，事先要算好钢筋下料长度，梁上部纵筋接头尽量靠近跨中，下部纵筋（若要焊接）尽量远离跨中（建议设在梁箍筋加密区外且离支座ln/3的范围内）。
柱筋接头尽量远离柱端，所有焊接接头均应避开梁、柱箍筋加密区，确实无法避开时，宜采用机械连接。
（2）接头数量不符合规范要求。
这主要是要理解“同一连接区段”的概念，它指的是35d(d—纵筋较大直径)且不小于500mm的长度范围，凡接头中点位于此长度内的接头均视为同一连接区段的接头，并且要求纵筋焊接接头面积百分率应该小于等于50%，如图6，当l1=600mm＜35d=35×22=770mm，接头A与上面(或下面)两个接头构成同一连接区段的接头(共3×4=12个)，接头面积百分率是12/16=75%＞50%,不满足要求。
若l1=800mm＞770mm，接头A与上面(或下面)两个接头则不属于同一连接区段,此时,接头面积百分率分别是4/16=25% 和8/16=50%。
对机械连接接头，也应改变原来的做法，已经修订的《钢筋机械连接通用技术规程》将其分为三个等级，I级接头面积百分率不受限制，II级接头面积百分率不大于50%，III级接头面积百分率不大于25%。
通过以上几个问题的分析，说明钢筋安装必须结合图纸、平法、设计规范、施工验收规范来进行。
一方面设计人员要加强工作责任心，结构设计总说明要具体、明确，有针对性，重要部位要认真交底，不要仅仅依赖《平法》，另一方面，施工人员、监理人员除了熟悉掌握施工验收规范外，还应学习一些设计规范中关于结构构造规定的相关要求，只有这样，才能提高自己的工作水平，适应社会发展的需要，保证钢筋安装的正确性和提高安装的质量。
讲座笔记一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。
日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。
美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。
据此中国传统的设计方法也必须改革。
2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。
结构设计是一种是商品，有使用价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。
现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。
（注：节点构造是算不出来的，是由研究人员试验出来的。
）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。
基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。
平面整体设计方法，含表示方法和标准图两部分。
节点构造标准化后，施工公司的劳动量加大。
3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。
构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。
平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。
平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。
