钢筋平法标注说明

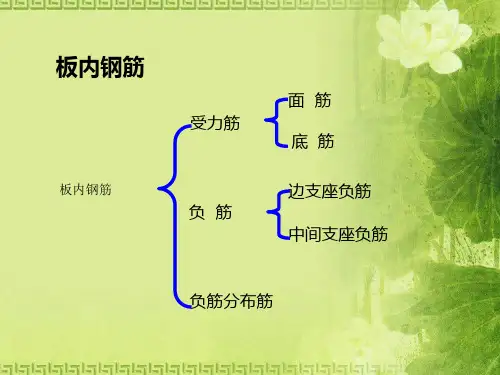

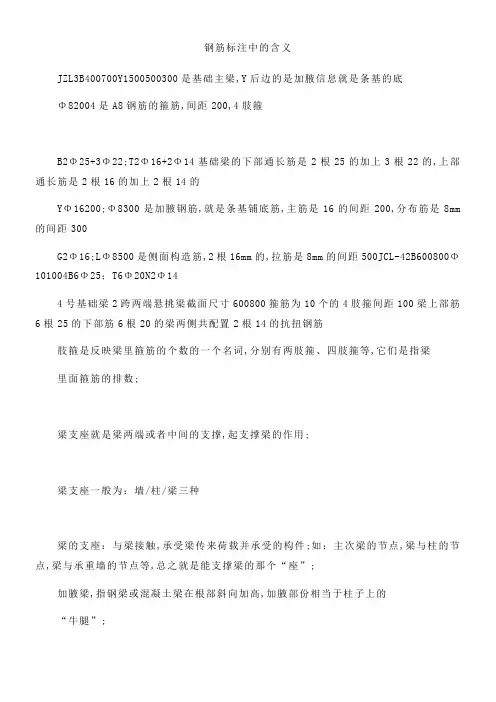

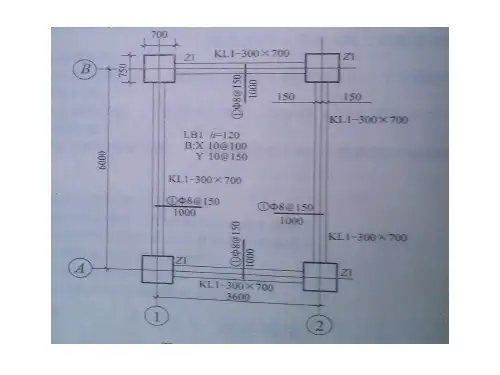

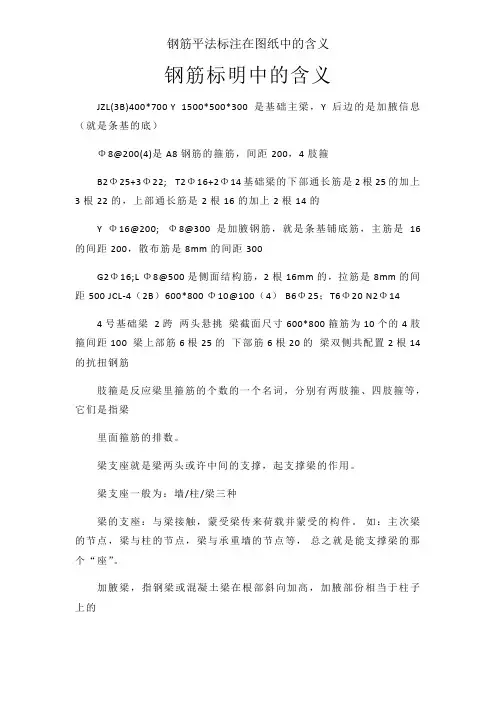

钢筋标明中的含义JZL(3B)400*700 Y 1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的Y Φ16@200; Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，散布筋是8mm的间距300G2Φ16;L Φ8@500是侧面结构筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800 Φ10@100（4） B6Φ25；T6Φ20 N2Φ144号基础梁 2跨两头悬挑梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的下部筋6根20的梁双侧共配置2根14的抗扭钢筋肢箍是反应梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。

梁支座就是梁两头或许中间的支撑，起支撑梁的作用。

梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，蒙受梁传来荷载并蒙受的构件。

如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。

加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。

目的是增添梁的承载能力，或许为了增强梁的抗震性能。

一个柱子两边的梁，上部纵筋，左端有原位标明，右端没有，那右端的纵筋散布是按左端的来部署，仍是按集中标明来部署的？是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是极少的梁，有2面标明的，出现的状况就3种，1是不一样轴，1是标高不一样，1是断面不一样。

井字梁就是不分主次，高度相当的梁，同位订交，呈井字型。

这类一般用在楼板是正方形或许长宽比小于1.5的矩形楼板,大厅比许常见,梁间距3m左右.由同一平面内互相正交或斜交的梁所构成的结构构件。

又称交错梁或格形梁。

拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。

钢筋标注中的含义JZL3B400700Y1500500300是基础主梁,Y后边的是加腋信息就是条基的底Φ82004是A8钢筋的箍筋,间距200,4肢箍B2Φ25+3Φ22;T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的,上部通长筋是2根16的加上2根14的YΦ16200;Φ8300是加腋钢筋,就是条基铺底筋,主筋是16的间距200,分布筋是8mm 的间距300G2Φ16;LΦ8500是侧面构造筋,2根16mm的,拉筋是8mm的间距500JCL-42B600800Φ101004B6Φ25；T6Φ20N2Φ144号基础梁2跨两端悬挑梁截面尺寸600800箍筋为10个的4肢箍间距100梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词,分别有两肢箍、四肢箍等,它们是指梁里面箍筋的排数;梁支座就是梁两端或者中间的支撑,起支撑梁的作用;梁支座一般为：墙/柱/梁三种梁的支座：与梁接触,承受梁传来荷载并承受的构件;如：主次梁的节点,梁与柱的节点,梁与承重墙的节点等,总之就是能支撑梁的那个“座”;加腋梁,指钢梁或混凝土梁在根部斜向加高,加腋部份相当于柱子上的“牛腿”;目的是增加梁的承载能力,或者为了加强梁的抗震性能;一个柱子两边的梁,上部纵筋,左端有原位标注,右端没有,那右端的纵筋分布是按左端的来布置,还是按集中标注来布置的是这样,这个4根25的是代表这个支座顶的钢筋,也就是说,左右都是很少的梁,有2面标注的,出现的情况就3种,1是不同轴,1是标高不同,1是断面不同;井字梁就是不分主次,高度相当的梁,同位相交,呈井字型;这种一般用在楼板是正方形或者长宽比小于的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面内相互正交或斜交的梁所组成的结构构件;又称交叉梁或格形梁;拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋;主要增强整体性,提高抗剪性能,提高抗震性能;纵筋,又叫纵向钢筋;纵筋一般指长度方向的主要受力钢筋,在混凝土构件内沿长方向布置的钢筋,多为受力钢筋,主要在构件中承受拉力;如柱子的竖向钢筋;梁的沿梁长度方向的钢筋、板的长方向钢筋、桩的竖向钢筋;墙一般用竖向钢筋和水平钢筋来表示;纵筋的另一说法主要受力方向的钢筋称为纵筋,与其垂直方向为横筋;为了避免误解,建议柱子、梁、桩等可以称为纵筋、箍筋;墙称为竖向筋和水平筋;板称短向筋和长向箍筋;简单来说纵筋就是布置钢筋中主要承受拉力的钢筋;构造钢筋是满足构造要求,对不易计算和没有考虑进去的各种因素所设置的钢筋为构造钢筋;这是为了增强构件的刚度,达到设计要求通常情况下档梁腹板高度Hw大于等于450mm时,就要配置纵向构造钢筋,注写方式是以G字母开头的当梁的侧面需要配置受扭纵向钢筋时是以:注写方式是以N开头的;受扭纵向构造钢筋应满足梁侧面纵向构造钢筋的间距要求;注意这些均是对称配置柱平法标注KZ-1-----------------------1号框架柱400x400---------------------柱子的截面是a=400mm,b=400mm8φ--------------柱子的主筋8根直径18mm的二级钢φ8100/200--------------柱子的箍筋为8mm的一级钢,加密区间距为100mm非加密区间距为200mm;JZL18B6001200Yφ101304B6φ25；T6φ25N4φ18；Lφ8-400 JZL18B基础主梁18跨两端外伸6001200Y表示截面为600宽1200高如果Y表示为加液梁,Y后面应注有液宽高φ101304表示箍筋为四肢箍,直径10间距130B6φ25为梁底部6根直径25纵向贯通钢筋；T6φ25为梁顶部6根直径25纵向贯通钢筋N4φ18表示腰筋4根直径为18的钢筋,梁两侧分别为2根；Lφ8-400腰筋的拉结筋直径为8,间距为400JL15B5001400Y2000600250B4Φ28N8Φ16,LΦ8400YΦ14100,Φ8300JL15B5001400Y2000600250表示基础梁共5跨梁宽500梁高1400mm,有加腋的,尺寸为2000600250B4Φ28表示梁底板设2级钢筋4根直径28厘的N8Φ16,表示抗扭钢筋为8根16厘的LΦ8400表示拉筋为8厘的钢筋间距400YΦ14100,Φ8300：梁腋的配筋,主筋直径14的间距100,附加筋直径8的间距300 钢筋平法标注JZL24B6001000YB4φ25+2φ22；T525N4φ12；L8400Yφ12150；φ8300这里面的B、T、L、Y是什么意思钢筋是怎样布置的2号基础主梁4跨两端有外伸宽600高1000底部4根25+2根22顶部5根25腰筋4根12拉筋圆8间距400加腋部分钢筋12间距150箍筋圆8间距300第一个4B为4跨两端有外伸如果是4A为4跨一端有外伸第二个6001000Y这里6001000为梁的宽高Y为加腋第三个B4φ25+2φ22；T525N4φ12底部4根25+2根22顶部5根25腰筋4根12注意一点：基础梁的主筋是下筋在前,上筋在后的,上筋用B打头、下筋用T打头N为腰筋腰部构造筋第四个L8400为拉筋圆8间距400第五个Yφ12150；φ8300为加腋钢筋配筋直径12的间距150箍筋圆8间距300建筑工程角筋在什么部位在钢筋标注中,2ф16+3ф183/2是什么含义越详细越好顾名思义就是在角里的钢筋,你问的是梁钢筋的集中标注,表示,上排是3根,两根16的在角里,中间有一根18的,还有两根18的放在上2排;原位标注与集中标注区别原位标注是对集中标注的补充,原位标注优先于集中标注图集上说得很清楚的;见03G101-1P22平面注写包括集中标注与原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值;当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注,施工时,原位标注取值优先;梁集中标注的内容,有五项为必注值及一项选注值集中标注可以从梁的任意一跨引出;1、梁编号；2、梁截面尺寸；3、梁箍筋；4、梁上部通长筋或架立筋配置通长筋可为相同或不同直径采用搭接连接、机械连接或对焊连接的钢筋;5、梁侧面纵向构造钢筋或受扭钢筋配置;以上五项为必注值,还有一项为选就值的是梁顶面标高高差一、集中标注顾名思意集中在一块标注,其内容有五项必注值及一项选注值集中标注可从梁的任意一跨中引出;1、梁编号2、梁截面尺寸3、梁箍筋4、梁上部通长筋或架立筋配置5、梁侧面纵向构造钢筋或受扭钢筋配置以上是五项必注值,一项选注值是梁顶面标高高差;二、原位标注顾名思意是在梁上的具体位置标注,其内容规定如下：1、梁支座上部纵筋2、梁下部纵筋3、附加箍筋或吊筋4、当在梁上集中标注的内容不适用于某跨或某跨悬挑部分时KL73300×700Y500×250φ10100/20022Φ20N4Φ184Φ256Φ254/26Φ254/26Φ254/24Φ25□——————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10根据给出框架梁的配筋图KL7为3跨,前两跨截面为300700,右边一跨截面为500250；三跨箍筋全部参照集中标注φ10100/2002布置；通长主筋为2Φ20；其余角部加强筋分布参照原位标注；前两跨在梁的两个侧面配置4根φ10的受扭纵向钢筋,有一跨配置4根φ18的受扭纵向钢筋;集中标注与原位标注发生冲突时,采用原位标注吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部,是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝,又称为元宝筋;吊筋的作用是由于梁的某部受到大的集中荷载作用,为了吊筋使梁体不产生局部严重破坏,同时使梁体的材料发挥各自的作用而设置的,主要布置在剪力有大幅突变部位,防止该部位产生过大的裂缝,引起结构的破坏,总而言之,吊筋作用对抗剪有利在主梁中,承受次梁集中荷载的一种纵向受力钢筋;形状为：￣╲__╱￣架立钢筋设置在梁的受压区外边缘两侧,用来固定箍筋和形成钢筋骨架;如受压区配有纵向受压钢筋时,则可不再配置架立钢筋;架立钢筋的直径与梁的跨度有关;主筋泛指在混凝土构件中承受重力荷载的钢筋,相对于构造钢筋而言,亦称纵向受力钢筋,仅在截面受拉区配置的受弯构件称单筋截面受弯构件,同时在截面受压区配置的称为双筋截面受弯构件;因此主筋按其受力不同而有受拉及受压主筋两种,受拉主筋系承受拉应力,受压主筋则承受压应力;主筋在梁中有：梁上部、下部纵向受力钢筋；支座上部纵向贯通与非贯通受力钢筋；抗扭腰筋；主筋在板中有：板支座上部贯通与非贯通受力钢筋,下部纵向受力钢筋；主筋在墙中有：墙水平与竖向分布钢筋；主筋在柱中有：柱纵向受力钢筋；钢筋集中标注L65Φ8/20022Φ12;2Φ22G2Φ12当中2Φ12;2Φ22打个括号是什么意思梁6,5跨,箍筋为8加密区间距100,非加密区间距200,2肢箍,梁上部为2Φ12的架力筋,下部为2Φ22,梁两侧共配置2Φ12的纵向构造腰筋即每侧1Φ12;所谓架力筋,布置在梁截面受压区的角部,一般为两根;架力筋的作用,固定箍筋的正确位置,与纵向受力钢筋构成钢筋骨架,并承受因温度变化、混凝土收缩而产生的的拉力,以防止发生裂缝,另外在截面的受压区布置钢筋对改善混凝土的延性也有一定的作用;上铁是负筋和分布钢筋或面筋；下铁是受力钢筋或底筋;图纸上标注的板的上铁钢筋一般是负钢筋,下铁钢筋就是板的受力筋钢筋形式：口朝下如“︹”就是上铁；口朝上如“︺”就是下铁；口朝右如“”就是上铁；口朝左如“”就是下铁下铁标注是向上、向右180度的弯勾螺纹钢是直筋,下铁是向下、向左90度弯折;上铁就是上部钢筋;下铁就是下部钢筋钢筋加密区和非加密区怎么区分加密区有梁的加密去和柱的加密区梁的加密去指的是距离梁支座1/3梁跨的范围内柱的加密区指的是距离梁柱交接处1/3柱高的范围内之所以有加密区是因为在箍筋加密的范围内梁柱的剪力比较大需要加密箍筋;梁腹板是什么说梁腹板的高度大于等于450就要配置构造筋梁腹板是指梁截面的长边,也就是如果超过450就需要加构造配件G;梁顶到梁底的长度不减板厚;什么是约束边缘端柱和构造边缘端柱,他们的区别是什么1、“边缘构件”位于剪力墙墙肢的两端;在水平地震力到来的时候,“边缘构件”比起中间的墙身来说是首当其冲抵抗水平地震力的;2、当“高抗震等级”时,采用约束边缘构件；当“低抗震等级”时,采用构造边缘构件;3、具体的工程设计,哪个构件为“约束边缘构件”,哪个构件为“构造边缘构件”,应该由设计院设计师来决定;纵向钢筋搭接接头面积百分率%的意义如下：需要接头的钢筋截面积与纵向钢筋总截面积之比;修正系数ξ的三个值,,,分别对应“纵向钢筋搭接接头面积百分率%的三个值”≤25,50,100;同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开,不在同一连接区段内绑扎搭接钢筋接头中心间距不应小于倍搭接长度,即绑扎搭接钢筋端部间距不应小于倍搭接长度;比如同一截面内的纵筋有4根,这四根钢筋的截面面积不一定相等,假设每根的面积分别是a、b、c、d;如果面积为a、b,的两根钢筋搭接了,纵向钢筋搭接接头面积百分率=a+b/a+b+c+d但是需要指出的是:同一截面的概念必须要明白,焊接接头钢筋直径30倍范围之内的全部属于同一截面,搭接接头在搭接长度的倍范围内全属于同一截面,而不是理解为垂直或者水平刨切面上的接头面积,这个在钢筋施工规范里面很明确的.面积配筋率广义的可以理解为：建筑面积每平米所含钢筋量;狭义具体的可理解：纵向钢筋如梁柱情况为钢筋的截面面积与梁柱截面面积之比,横向的钢筋如箍筋情况为垂直箍筋的截面bsb为构件宽,s为箍筋间距中,箍筋面积所占的比率钢箍面积为肢数乘每根钢筋的面积;。

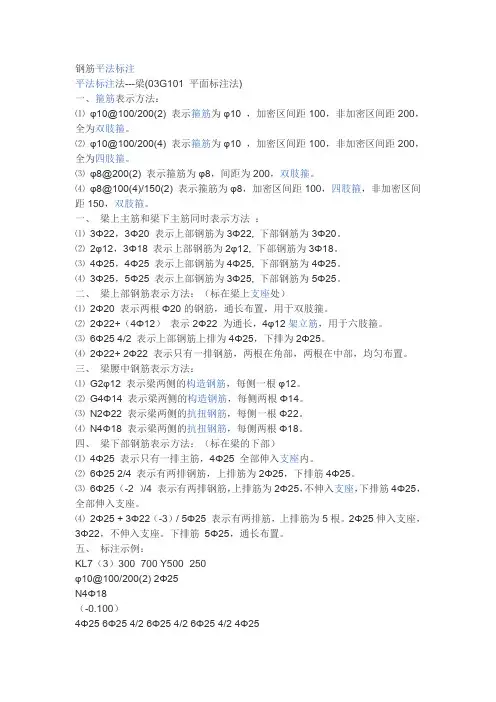

钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

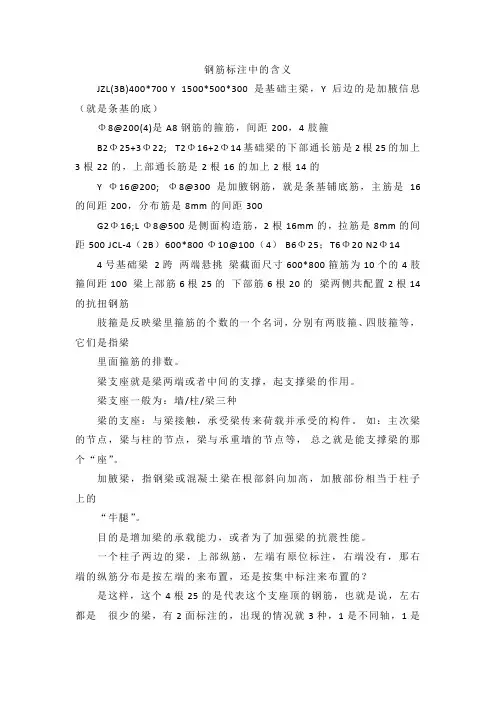

钢筋标注中的含义JZL(3B)400*700 Y 1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的Y Φ16@200; Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300G2Φ16;L Φ8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800 Φ10@100（4） B6Φ25；T6Φ20 N2Φ14 4号基础梁 2跨两端悬挑梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。

梁支座就是梁两端或者中间的支撑，起支撑梁的作用。

梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，承受梁传来荷载并承受的构件。

如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。

加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。

目的是增加梁的承载能力，或者为了加强梁的抗震性能。

一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是标高不同，1是断面不同。

井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。

这种一般用在楼板是正方形或者长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面内相互正交或斜交的梁所组成的结构构件。

又称交叉梁或格形梁。

拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。

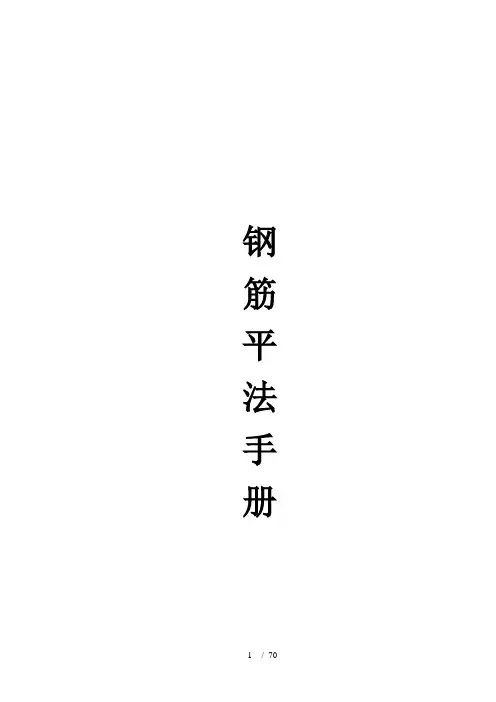

钢筋平法手册钢筋平法手册构造规定（一）混凝土保护层纵向受力的普通钢筋和预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合表9.2.1的规定。

纵向受力钢筋的混凝土保护层最小厚度(mm) 表9.2.1第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。

预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。

第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm.第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。

处于二、三类环境中的悬臂板，其上表现应采取有效的保护措施。

第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。

（二）钢筋的锚固（三）钢筋的连接钢筋的连接可分为两类：绑扎搭接；机械连接或焊接。

机械连接接头和焊接接头的类型和质量应符合国家现行有关标准的规定。

受力钢筋的接头宜设置在受力较小处。

在同一根钢筋上宜少设接头。

（四）钢筋的比重1、冷轧扭钢筋冷轧扭钢筋直径冷轧扭钢筋比重6.5 0.2328 0.35610 0.53612 0.73312 0.76814 1.0422、冷轧带肋钢筋冷轧带肋钢筋直径冷轧带肋钢筋直径比重8 0.3954 0.099 8.5 0.445 4.5 0.125 9 0.4999.5 0.55610 0.61710.5 0.67911 0.74611.5 0.81512 0.8883、普通钢筋16 1.57834218 1.9975920 2.4661622 2.98405425 3.85337528 4.83367330 5.5488632 6.3133736 7.99035838 8.902837640 9.8646450 15.4135（五）钢筋的计算1、有关规定（1）钢筋工程，应区别线现浇、预制构件和不同钢筋和规格，分别按设计长度乘以单位重量，以吨计算（2）计算钢筋工程量时，设计已规定钢筋搭接长度的，按规定搭接长度计算；设计未规定搭接长度的，以包含在钢筋的损耗率内，不另计算搭接长度2、钢筋长度确定钢筋长＝构件长-保护层厚*2+弯钩长*2+弯起钢筋增加值*2（六）弯起钢筋的增加长度弯起钢筋的弯起角度，一般有30°、45°、60°三种，其弯起增加值是指斜长与水平投影长度之间的差值，（七）钢筋的弯钩长度HPB235级钢筋末端需作180°、135°、90°弯钩时，其圆弧弯曲直径D不应小于钢筋d的2.5倍，平直部分不宜小于钢筋直径的3倍180°弯钩每个长＝6.25d135°弯钩每个长＝4.9d90°弯钩每个长＝3.5d（八）箍筋的长度箍筋的末端应作弯钩，弯钩形式应符合设计要求。

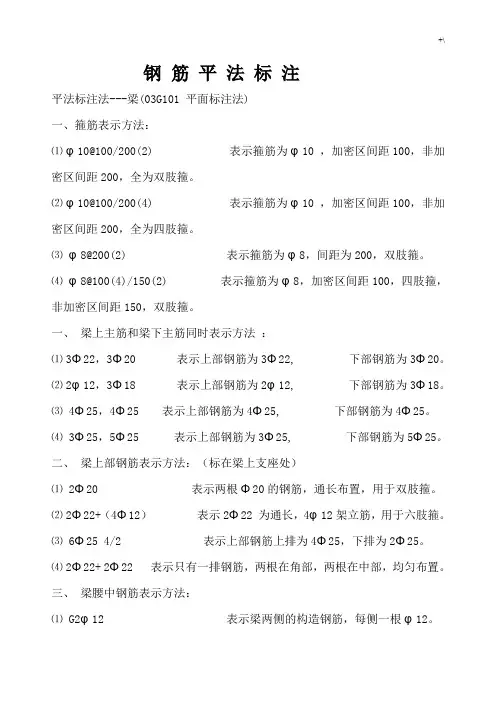

钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

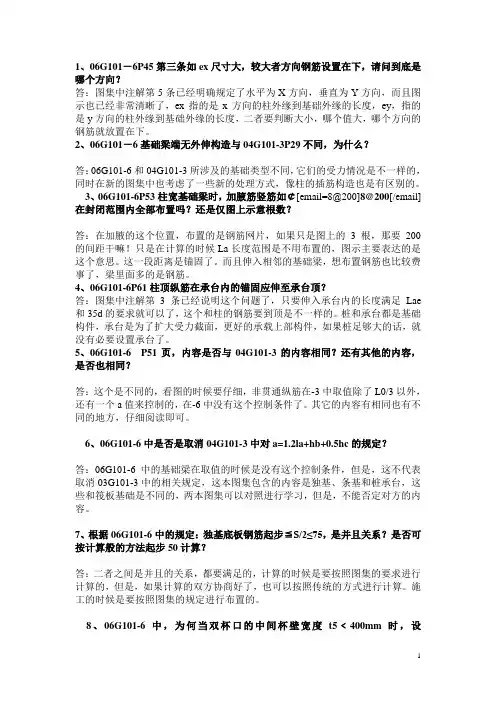

1、06G101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。

2、06G101－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。

3、06G101-6P53柱宽基础梁时，加腋筋竖筋如￠[email=8@200]8@200[/email]在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。

这一段距离是锚固了。

而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。

4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae 和35d的要求就可以了，这个和柱的钢筋要到顶是不一样的。

桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。

5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有一个a值来控制的，在-6中没有这个控制条件了。

其它的内容有相同也有不同的地方，仔细阅读即可。

6、06G101-6中是否是取消04G101-3中对a=1.2la+hb+0.5hc的规定？答：06G101-6中的基础梁在取值的时候是没有这个控制条件，但是，这不代表取消03G101-3中的相关规定，这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以对照进行学习，但是，不能否定对方的内容。

钢筋平法标注钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
