汽轮机油系统

汽轮机油系统的精讲1 、典型油系统介绍汽机的油系统按功能可以分为：调节油部分，保安油部分，润滑油部分。

汽轮机的油系统是一套分厂完整的液压油系统，其组成：储油装置-油箱，动力单元-油泵，输送装置-管道，冷却单元-冷油器，净化单元-过滤器，控制单元-电调装置，执行单元-油动机。

下面以电调式汽轮机油系统为例分别来介绍：1 调节油系统电调型汽轮机通过电子调节器(即DEH)输出电信号，经过电液转换装置，改变成液压信号，控制油动机动作。

目前国内小型汽轮机用的电液转换器主要有三种分别是：VOITH,CPC,DDV(MOOG)。

作用是将接收到的电信号转换成相应的液压信号。

动力油(EH油)从注油泵出其中一路进入电液转换器，经过电液转换器变压后，成为调节油，进入错油门底部，控制错油门阀芯移动，改变动力油进入油动机活塞的油路，进而改变油动机活塞的位置。

油动机能够在一个特定的位置挺住，电调系统需要感知油动机目前的位置，这就需要有反馈信号的存在。

2 润滑油系统动力油来自主油泵出口，经过一射油器后，形成一股较低压力的油，这股油经过冷油器冷却至40℃(该温度下油的粘度最佳，工程实践中一般要求油温在40~45℃)后直接进入各个轴承，在转子轴颈和轴瓦之间形成一层油膜，起到润滑作用，同时，通过油将轴承处产生的热量带走。

3 保安油系统保安油系统，顾名思义，对汽轮机的起到安全保护作用的一股油。

保安油是由一股动力油在经过危机遮断装置后形成的。

保安油在汽轮机运行中，几乎不消耗油量，保安油压力与动力油一致。

只有当外部原因促使危机遮断装置动作，或者AST电磁阀动作，将保安油卸掉，保安油失压，使得汽轮机保安设备动作，起到关闭和保护汽轮机的作用。

例如汽轮机的主汽门液压缸上就接有保安油，当保安油失压后，主汽门会迅速关闭以切断汽轮机进汽。

2 、润滑油系统的组成系统主要由汽轮机主轴驱动的主油泵、冷油器、注油器、顶轴油系统、排烟系统、集装油箱（主油箱）、润滑油泵、事故油泵、密封油备用泵、滤网、电加热器、阀门、逆止门和各种监测仪表等构成。

第六章汽轮机油系统第一节润滑油系统润滑油系统的作用是给汽轮发电机的支持轴承、推力轴承和盘车装置提供润滑，为氢密封系统备用管供油，以及为操纵机械超速脱扣装置供油。

润滑油系统由汽轮机主轴驱动的主油泵，冷油器、顶轴油装置、盘车装置、排烟系统、油箱、交流润滑油泵、油位指示器、油位开关以及各种控制装置和连接管道、阀门、逆止阀、各种监测仪表等构成。

为防止压力油管路泄漏引起火灾，从主油箱至主油泵的供油管，主油泵出口的压力油管，向保安系统供油的压力油管，向各轴承供润滑、顶轴、盘车的压力油管，向发电机氢密封油集装装置供油的备用高压密封油管，均布置在回油套管之中，称为套装油管路。

以上各供油管的回油，在套管中自流回主油箱。

一、供油系统的设备１、主油箱：一只圆筒形卧式油箱，由钢板卷制焊接而成。

顶部有圆形顶板，润滑油泵、直流事故油泵、高压备用密封油泵、排烟装置、油位指示器、油位开关都装在顶板上。

油箱内装有射油器、电加热器及连接管道、逆止阀、节流孔板等。

油箱顶部开有人孔，装有垫圈和人孔盖。

油箱的有效容积是20m3，总容积26.5 m3，该油箱的容量能保证在交流电源失去且冷油器断水时，机组在整个停机惰走过程中，轴承油温不超过设定值，保证轴瓦的安全，同时能保证机组甩负荷时能容纳全部系统回油。

机组正常运行时，主油箱油位应保证在±100mm之间，当油位下降至－152.4mm低Ⅰ值报警时，应及时向主油箱补油，主油箱油位下降至－300mm，并且无法恢复时，应破坏真空紧急停机。

在油箱的顶部设有回油槽，回油槽装有150目的滤网，进入回油槽的回油凭借重力流进滤网滤油器顶部，从滤油器侧面和底面流入油箱。

滤油器顶部有一个手柄，通过上方一只检修口可把滤网取出，便于随时清洗和调换，但在机组运行期间不允许在没有滤网的情况下运行。

该油箱是封闭式的并且依靠排烟风机的抽吸维持油箱内以及回油系统内有一定的负压。

油箱顶部设有维修用人孔，在底部设有放油口和放水口，以便正常运行时定期进行油箱底部放水检查工作。

汽轮机油系统
润滑油系统由主油泵（无电机，与轴相连）供给，使用透平油。

调节油由独立的高压油泵供给，使用抗阻燃油。

供油系统的作用：1、减少轴承接触面的摩擦损失并带走热量2、保证调节系统和保护装置正常工作3、供给各传动机构的润滑油供油系统的主要设备：主油泵、辅助油泵（高、低压）、盘车油泵、直流事故油泵、射油器、冷油器、排烟风机、滤油器、油箱、溢流阀、净油机等。

正常运行时是主油泵供油，主油泵出口的油经过止回阀、滤油器送入高压油管，高压油管的油分四路：1、通往润滑油射油器。

2、通往润滑油主油泵入口射油器。

3、作为调节保安系统的油源。

4、作为发电机氢密封系统补充油源。

冷油器冷油器的冷却水在冷却管内流动，从上部进入。

EH油系统即汽轮机电液控制系统。

电液转换器是把DEH系统中的各个阀门的控制电信号转换为油压信号。

作用：提供高压抗燃油并由它来驱动阀门和执行机构。

这种高压抗燃油是一种磷酸酯合成油，它具有良好的抗燃性和流体稳定性，自燃点约为537.8摄氏度。

汽轮机油系统1. 简介汽轮机油系统是汽轮机中一个重要的部件，主要负责润滑和冷却汽轮机的关键部件，保证其正常运行和寿命。

本文将对汽轮机油系统的工作原理、组成部件以及维护保养进行详细的介绍。

2. 工作原理汽轮机油系统的工作原理主要分为润滑和冷却两个方面。

在汽轮机工作过程中，高温高速运转会产生大量的热量，这些热量需要通过冷却系统来散发出去，以保证汽轮机的正常运行。

同时，汽轮机内部的各个部件之间的摩擦也需要通过润滑系统进行润滑，减少摩擦损失，降低能量损耗。

3. 组成部件汽轮机油系统主要由以下几个组成部件组成：3.1 油箱油箱是存放和储存润滑油的地方，通常位于汽轮机底部。

油箱内部有油位计和油位控制器，用于监测和控制润滑油的油位，确保油箱始终具有足够的润滑油。

3.2 油泵油泵是汽轮机油系统中的核心组件之一，主要负责将润滑油从油箱抽取出来，通过管道输送到需要润滑的部位。

油泵通常采用齿轮泵或离心泵，具有较高的输送能力和压力。

3.3 油冷却器油冷却器是用来冷却润滑油的部件，通过将高温的润滑油经过冷却器的散热管路，与冷却介质进行热交换，将热量传递给冷却介质，从而使润滑油温度降低。

3.4 滤清器滤清器用于过滤润滑油中的杂质和固体颗粒，保持润滑油的清洁度。

滤清器通常采用滤芯式结构，通过滤网或滤纸将杂质和颗粒截留在滤芯上，保持润滑油的纯净。

3.5 油液控制阀油液控制阀主要用于控制润滑油的流量、压力和方向，确保润滑油能够按需供给到各个部位。

常见的油液控制阀有流量控制阀、压力控制阀和方向控制阀等。

4. 维护保养为了保证汽轮机油系统的正常运行，需要进行定期的维护保养工作。

主要包括以下几个方面：4.1 油品选择和更换选择合适的润滑油是保证汽轮机油系统正常运行的关键。

应根据汽轮机的使用环境和工况要求选择适合的润滑油，并根据使用寿命和使用条件定期更换润滑油。

4.2 油位监测和调整定期监测油箱的油位，并根据需要进行补充或排放。

保持油位在适当范围内，以确保润滑油的供给和循环。

汽轮机主机油系统汽轮发电机组的主机油系统包括：润滑油及其净化系统，顶轴油系统，调节和安全油系统。

１、润滑油系统润滑油系统的任务：向汽轮发电机组的各轴承和盘车装置提供合格的的润滑和冷却油。

润滑油系统设备包括：润滑油箱、主油泵、交流电动油泵、直流电动油泵、冷油器、油温调节装置、轴承进油调节阀、滤油装置、油温\油压检测装置、管道和各阀门。

在正常运行时，离心式主油泵由汽轮机主油泵驱动。

在机组启动阶段和油压力低于整定值时，交流备用润滑油泵自动启动。

在机组运行中，当润滑油母管内的压力低于整定值时，直流事故油泵自动启动。

润滑油净化系统的作用：确保润滑油的理化性能忽然清洁度符合要求。

润滑油净化系统主要包括的设备有：大机主油箱，两个小机油箱，贮油箱（污油室），净油室，滤网，电加热器，两台主机油箱输油泵，事故油池，油污分离器等２、顶轴油系统顶轴油系统的作用：避免盘车时发生干摩擦，防止轴颈与轴瓦相互损伤。

在汽轮机组由静止状态准备启动时，轴颈底部尚未建立油膜，此时投入顶轴油系统，为了使机组各轴颈建立油膜，将轴颈托起以减小轴颈与轴瓦的摩擦，同时也能使盘车装置能够顺利的盘动汽轮发电机转子。

顶轴油系统包括：两台100%额定容量的顶轴油泵、滤网、压力调节阀、压力开关以及阀门管道等。

顶轴油系统的油源和回油均来自汽轮发电机的润滑油系统。

３、液压油系统汽轮机液压油系统的作用：向汽轮机调节系统的液力控制机构提供动力油源，还向汽轮机的保安系统提供安全油源。

液压油系统的工质是磷酸脂燃油。

液压油系统主要包括液压油箱，液压供油系统（去汽轮机调速系统和安全系统），液压油冷却系统和液压油再生（化学处理）系统。

液压油冷却系统的的冷却水源来自闭式冷却水系统。

机组正常运行时，一台液压油泵投运，向液压油系统和安全油系统供油，另一台液压油泵处于备用状态。

液压油冷却油泵和液压油再生油泵同时工作，以维持液压油的油质和油温。

４、ＥＨ油系统ＥＨ油系统的主要目的是控制汽轮机的转速和功率，从而满足电厂的供电要求。

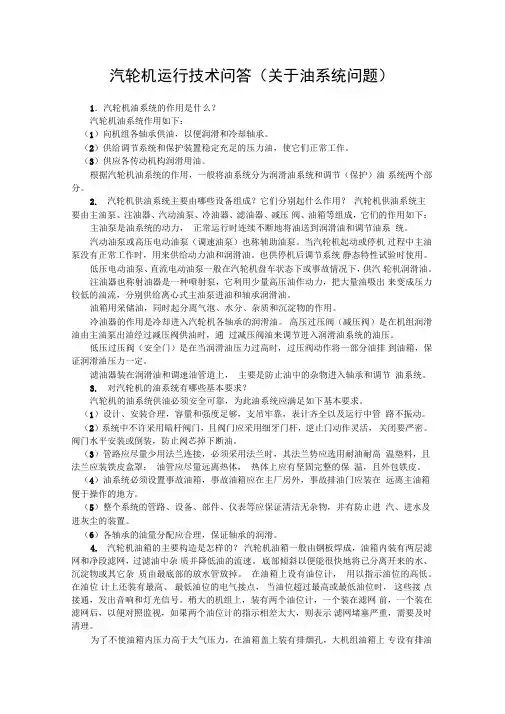

汽轮机运行技术问答（关于油系统问题）1．汽轮机油系统的作用是什么？汽轮机油系统作用如下：（1）向机组各轴承供油，以便润滑和冷却轴承。

（2）供给调节系统和保护装置稳定充足的压力油，使它们正常工作。

（3）供应各传动机构润滑用油。

根据汽轮机油系统的作用，一般将油系统分为润滑油系统和调节（保护）油系统两个部分。

2.汽轮机供油系统主要由哪些设备组成？它们分别起什么作用？汽轮机供油系统主要由主油泵、注油器、汽动油泵、冷油器、滤油器、减压阀、油箱等组成，它们的作用如下：主油泵是油系统的动力，正常运行时连续不断地将油送到润滑油和调节油系统。

汽动油泵或高压电动油泵（调速油泵）也称辅助油泵。

当汽轮机起动或停机过程中主油泵没有正常工作时，用来供给动力油和润滑油。

也供停机后调节系统静态特性试验时使用。

低压电动油泵、直流电动油泵一般在汽轮机盘车状态下或事故情况下，供汽轮机润滑油。

注油器也称射油器是一种喷射泵，它利用少量高压油作动力，把大量油吸出来变成压力较低的油流，分别供给离心式主油泵进油和轴承润滑油。

油箱用采储油，同时起分离气泡、水分、杂质和沉淀物的作用。

冷油器的作用是冷却进入汽轮机各轴承的润滑油。

高压过压阀（减压阀）是在机组润滑油由主油泵出油经过减压阀供油时，通过减压阀油来调节进入润滑油系统的油压。

低压过压阀（安全门）是在当润滑油压力过高时，过压阀动作将一部分油排到油箱，保证润滑油压力一定。

滤油器装在润滑油和调速油管道上，主要是防止油中的杂物进入轴承和调节油系统。

3.对汽轮机的油系统有哪些基本要求？汽轮机的油系统供油必须安全可靠，为此油系统应满足如下基本要求。

（1）设计、安装合理，容量和强度足够，支吊牢靠，表计齐全以及运行中管路不振动。

（2）系统中不许采用暗杆阀门，且阀门应采用细牙门杆，逆止门动作灵活，关闭要严密。

阀门水平安装或倒装，防止阀芯掉下断油。

（3）管路应尽量少用法兰连接，必须采用法兰时，其法兰势应选用耐油耐高温垫料，且法兰应装铁皮盒罩；油管应尽量远离热体，热体上应有坚固完整的保温，且外包铁皮。

汽轮机供油系统概述主机供油系统主要是指汽轮发电机组的润滑油系统、顶轴油系统、调节保安油系统，是保证机组安全稳定运行的重要系统。

350MW 汽轮发电机组的主机供油系统一般采用汽轮机油作为润滑油和氢密封油、抗燃油作为调节保安用油，其汽轮机油和抗燃油是两个完全独立的油系统。

在机组正常运行时，润滑油系统通常由汽轮机主轴带动的主油泵供给润滑油。

其主要功能是给汽轮发电机组主轴承、推力轴承、盘车装置提供润滑油及顶轴系统用油。

为密封氢气的密封油系统供油，以及为操纵机械超速脱扣装置供油。

一、润滑油系统的主要设备、工作原理及作用汽轮发电机组是高速运转的大型机械，其支持轴承和推力轴承需要大量的油来润滑和冷却，因此汽轮机必须有供油系统用于保证上述装置的正常工作。

供油的任何中断，即使是短时间的中断，都将会引起严重的设备损坏。

润滑油系统和调节油系统为两个各自独立的系统，润滑油的工作介质采用的透平油，相当于国标GB11120－89号透平油,油牌号ISOVG32.（一）系统流程简介：本润滑油系统采用主油泵—射油器供油方式，主要任务是向汽轮发电机组的各轴承（包括支撑轴承和推力轴承）、联轴器及盘车装置提供合格的润滑、冷却油。

在汽轮机组静止状态，投入顶轴油，在各个轴颈底部建立静油膜，托起轴颈，使盘车顺利盘动转子；机组正常运行时，润滑油在轴承中要形成稳定的油膜，以维持转子的良好旋转；同时由于转子的热传导、表面摩擦以及油涡流会产生相当大的热量，需要一部分润滑油来进行换热。

另外，润滑油还为保安部套、顶轴油系统提供稳定可靠的油源，还可以作为发电机密封油的辅助供油系统。

正常运行时，润滑油系统的全部用油由主油泵和注油器供给，主油泵的出口压力油先进入主油箱，然后经油箱内的油管路分为二路：一路进入1号注油器，1号注油器出口油进入主油泵入口；二路进入2号注油器，2号注油器出口也分两路：一路供向保安部套；另一路经冷油器送至各径向轴承、推力轴承、联轴器、盘车装置、轴承的低油压保护试验装置用油以及顶轴油入口、密封油系统。

汽轮机油系统
汽轮机油系统是指汽轮机内部供油的系统，主要功能是为
汽轮机提供润滑油和冷却油，并保持其正常运行。

汽轮机油系统主要由以下几个部分组成：
1. 润滑油箱：装载润滑油的容器，通常位于汽轮机底部。

2. 润滑油泵：将润滑油从油箱抽取并输送到润滑点。

3. 润滑点：包括汽轮机轴承、齿轮和普通摩擦部位等，通
过润滑油的供应来减少摩擦和磨损。

4. 冷却系统：用于冷却润滑油，通常采用水冷或气冷方式。

5. 清洗系统：用于清除润滑油中的杂质和污染物，保持润
滑油的清洁。

6. 油滤系统：用于过滤润滑油中的固体杂质和颗粒，也可
以用于分离水分和其他废物。

7. 油箱加热器：用于加热润滑油，以改善其润滑性能。

8. 油冷器：用于冷却润滑油，保持其在适当的工作温度范
围内。

通过维护和管理汽轮机油系统，可以确保润滑油的质量和
性能，延长汽轮机的使用寿命，提高其工作效率和可靠性。
