集成光子学中的全光开关设备设计

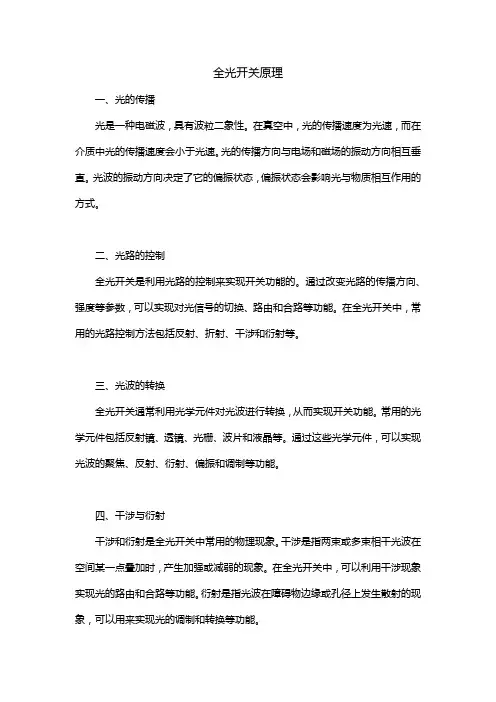

全光开关原理一、光的传播光是一种电磁波，具有波粒二象性。

在真空中，光的传播速度为光速，而在介质中光的传播速度会小于光速。

光的传播方向与电场和磁场的振动方向相互垂直。

光波的振动方向决定了它的偏振状态，偏振状态会影响光与物质相互作用的方式。

二、光路的控制全光开关是利用光路的控制来实现开关功能的。

通过改变光路的传播方向、强度等参数，可以实现对光信号的切换、路由和合路等功能。

在全光开关中，常用的光路控制方法包括反射、折射、干涉和衍射等。

三、光波的转换全光开关通常利用光学元件对光波进行转换，从而实现开关功能。

常用的光学元件包括反射镜、透镜、光栅、波片和液晶等。

通过这些光学元件，可以实现光波的聚焦、反射、衍射、偏振和调制等功能。

四、干涉与衍射干涉和衍射是全光开关中常用的物理现象。

干涉是指两束或多束相干光波在空间某一点叠加时，产生加强或减弱的现象。

在全光开关中，可以利用干涉现象实现光的路由和合路等功能。

衍射是指光波在障碍物边缘或孔径上发生散射的现象，可以用来实现光的调制和转换等功能。

五、光的调制与检测在全光开关中，需要对光信号进行调制和解调。

调制是指将低频信号加载到高频载波上，以便于传输和检测。

在全光开关中，常用的调制方式包括强度调制、相位调制和偏振调制等。

检测是指将调制后的光信号转换为电信号，以便于后续处理和应用。

六、光学元件的应用在全光开关中，光学元件的应用非常重要。

常用的光学元件包括反射镜、透镜、光栅、波片和液晶等。

这些光学元件可以实现对光路的控制、光波的转换和调制等功能。

在全光开关的设计和制造过程中，需要考虑光学元件的性能参数、精度和稳定性等方面。

七、开关的逻辑控制全光开关的逻辑控制是指通过一定的逻辑关系和控制算法，实现对光信号的切换和控制。

在全光开关中，通常采用光电效应、热光效应和液晶技术等手段来实现逻辑控制。

通过逻辑控制，可以实现全光开关的自适应和智能化等功能。

八、系统的集成与优化全光开关系统需要经过集成和优化才能实现高性能和高稳定性。

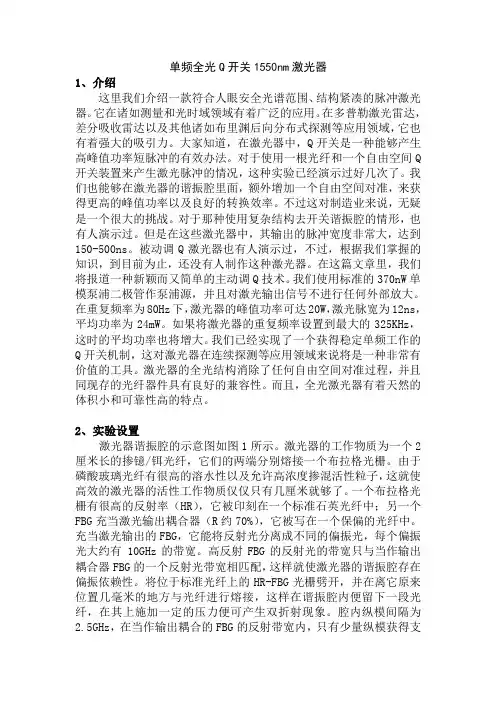

单频全光Q开关1550nm激光器1、介绍这里我们介绍一款符合人眼安全光谱范围、结构紧凑的脉冲激光器。

它在诸如测量和光时域领域有着广泛的应用。

在多普勒激光雷达，差分吸收雷达以及其他诸如布里渊后向分布式探测等应用领域，它也有着强大的吸引力。

大家知道，在激光器中，Q开关是一种能够产生高峰值功率短脉冲的有效办法。

对于使用一根光纤和一个自由空间Q 开关装置来产生激光脉冲的情况，这种实验已经演示过好几次了。

我们也能够在激光器的谐振腔里面，额外增加一个自由空间对准，来获得更高的峰值功率以及良好的转换效率。

不过这对制造业来说，无疑是一个很大的挑战。

对于那种使用复杂结构去开关谐振腔的情形，也有人演示过。

但是在这些激光器中，其输出的脉冲宽度非常大，达到150-500ns。

被动调Q激光器也有人演示过，不过，根据我们掌握的知识，到目前为止，还没有人制作这种激光器。

在这篇文章里，我们将报道一种新颖而又简单的主动调Q技术。

我们使用标准的370nW单模泵浦二极管作泵浦源，并且对激光输出信号不进行任何外部放大。

在重复频率为80Hz下，激光器的峰值功率可达20W，激光脉宽为12ns，平均功率为24mW。

如果将激光器的重复频率设置到最大的325KHz，这时的平均功率也将增大。

我们已经实现了一个获得稳定单频工作的Q开关机制，这对激光器在连续探测等应用领域来说将是一种非常有价值的工具。

激光器的全光结构消除了任何自由空间对准过程，并且同现存的光纤器件具有良好的兼容性。

而且，全光激光器有着天然的体积小和可靠性高的特点。

2、实验设置激光器谐振腔的示意图如图1所示。

激光器的工作物质为一个2厘米长的掺镱/铒光纤，它们的两端分别熔接一个布拉格光栅。

由于磷酸玻璃光纤有很高的溶水性以及允许高浓度掺混活性粒子，这就使高效的激光器的活性工作物质仅仅只有几厘米就够了。

一个布拉格光栅有很高的反射率（HR），它被印刻在一个标准石英光纤中；另一个FBG充当激光输出耦合器（R约70%），它被写在一个保偏的光纤中。

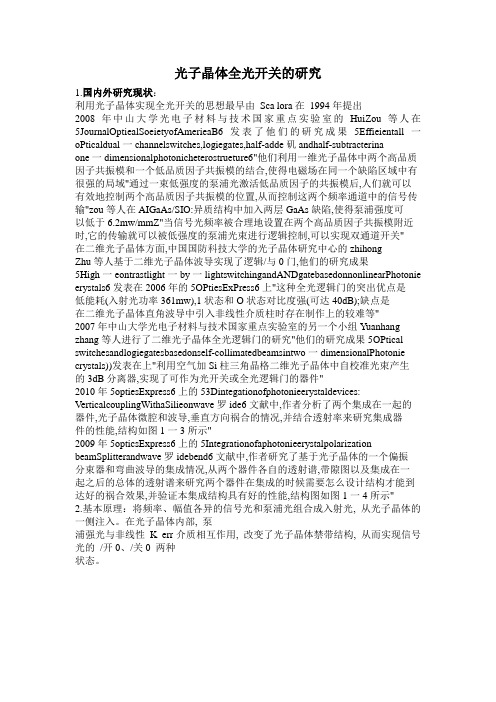

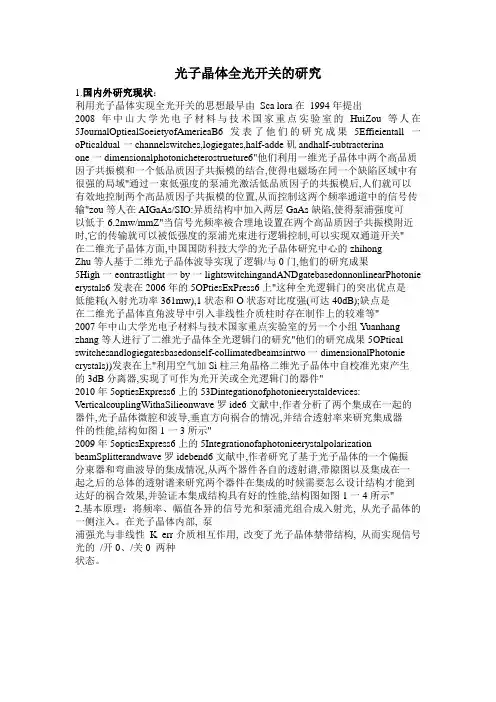

光子晶体全光开关的研究1.国内外研究现状：利用光子晶体实现全光开关的思想最早由Sca lora在1994年提出2008年中山大学光电子材料与技术国家重点实验室的HuiZou等人在5JournalOptiealSoeietyofAmerieaB6发表了他们的研究成果5Effieientall一oPticaldual一channelswitches,logiegates,half-adde矶andhalf-subtracterinaone一dimensionalphotonicheterostrueture6"他们利用一维光子晶体中两个高品质因子共振模和一个低品质因子共振模的结合,使得电磁场在同一个缺陷区域中有很强的局域"通过一束低强度的泵浦光激活低品质因子的共振模后,人们就可以有效地控制两个高品质因子共振模的位置,从而控制这两个频率通道中的信号传输"zou等人在AIGaAs/SIO:异质结构中加入两层GaAs缺陷,使得泵浦强度可以低于6.2mw/mmZ"当信号光频率被合理地设置在两个高品质因子共振模附近时,它的传输就可以被低强度的泵浦光束进行逻辑控制,可以实现双通道开关"在二维光子晶体方面,中国国防科技大学的光子晶体研究中心的zhihongZhu等人基于二维光子晶体波导实现了逻辑/与0门,他们的研究成果5High一eontrastlight一by一lightswitchingandANDgatebasedonnonlinearPhotonie erystals6发表在2006年的5OPtiesExPress6上"这种全光逻辑门的突出优点是低能耗(入射光功率361mw),1状态和O状态对比度强(可达40dB);缺点是在二维光子晶体直角波导中引入非线性介质柱时存在制作上的较难等"2007年中山大学光电子材料与技术国家重点实验室的另一个小组Yuanhang zhang等人进行了二维光子晶体全光逻辑门的研究"他们的研究成果5OPtical switchesandlogiegatesbasedonself-collimatedbeamsintwo一dimensionalPhotonie crystals))发表在上"利用空气加Si柱三角晶格二维光子晶体中自校准光束产生的3dB分离器,实现了可作为光开关或全光逻辑门的器件"2010年5optiesExpress6上的53Dintegationofphotonieerystaldevices: VerticalcouplingWithaSilieonwave罗ide6文献中,作者分析了两个集成在一起的器件,光子晶体微腔和波导,垂直方向祸合的情况,并结合透射率来研究集成器件的性能,结构如图1一3所示"2009年5opticsExpress6上的5Integrationofaphotonieerystalpolarization beamSplitterandwave罗idebend6文献中,作者研究了基于光子晶体的一个偏振分束器和弯曲波导的集成情况,从两个器件各自的透射谱,带隙图以及集成在一起之后的总体的透射谱来研究两个器件在集成的时候需要怎么设计结构才能到达好的祸合效果,并验证本集成结构具有好的性能,结构图如图1一4所示"2.基本原理：将频率、幅值各异的信号光和泵浦光组合成入射光, 从光子晶体的一侧注入。

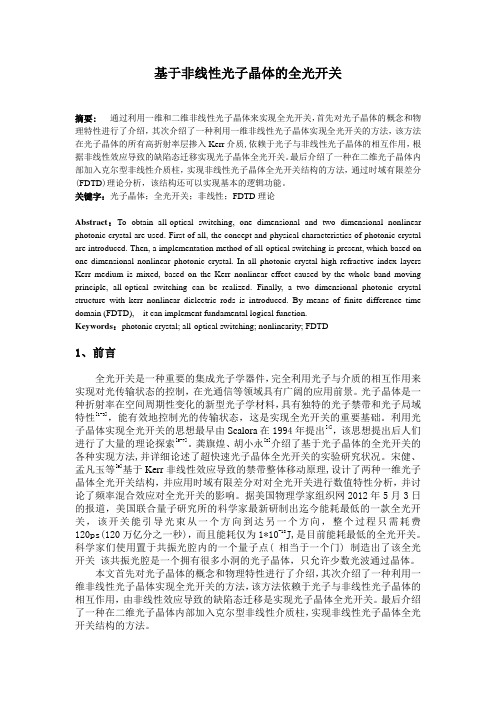

基于非线性光子晶体的全光开关摘要: 通过利用一维和二维非线性光子晶体来实现全光开关，首先对光子晶体的概念和物理特性进行了介绍，其次介绍了一种利用一维非线性光子晶体实现全光开关的方法，该方法在光子晶体的所有高折射率层掺入Kerr介质,依赖于光子与非线性光子晶体的相互作用，根据非线性效应导致的缺陷态迁移实现光子晶体全光开关。

最后介绍了一种在二维光子晶体内部加入克尔型非线性介质柱，实现非线性光子晶体全光开关结构的方法，通过时域有限差分(FDTD)理论分析，该结构还可以实现基本的逻辑功能。

关键字：光子晶体；全光开关；非线性；FDTD理论Abstract：To obtain all-optical switching, one dimensional and two dimensional nonlinear photonic crystal are used. First of all, the concept and physical characteristics of photonic crystal are introduced. Then, a implementation method of all-optical switching is present, which based on one dimensional nonlinear photonic crystal. In all photonic crystal high refractive index layers Kerr medium is mixed, based on the Kerr nonlinear effect caused by the whole band moving principle, all-optical switching can be realized. Finally, a two dimensional photonic crystal structure with kerr nonlinear dielectric rods is introduced. By means of finite difference time domain (FDTD), it can implement fundamental logical function.Keywords：photonic crystal; all-optical switching; nonlinearity; FDTD1、前言全光开关是一种重要的集成光子学器件，完全利用光子与介质的相互作用来实现对光传输状态的控制，在光通信等领域具有广阔的应用前景。

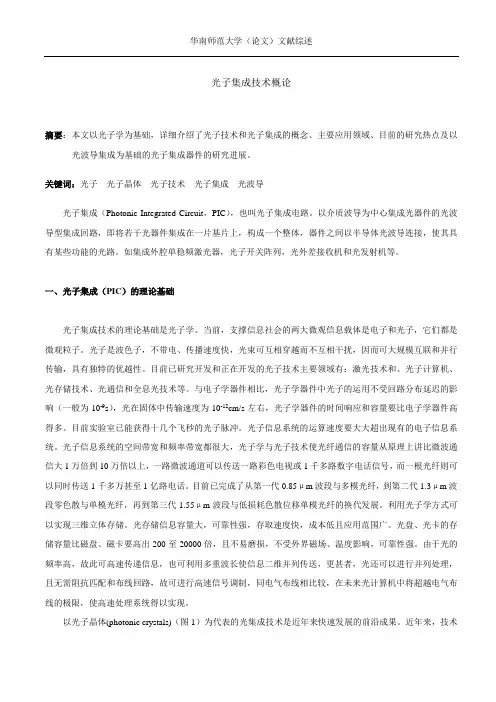

光子集成技术概论摘要：本文以光子学为基础，详细介绍了光子技术和光子集成的概念、主要应用领域、目前的研究热点及以光波导集成为基础的光子集成器件的研究进展。

关键词：光子光子晶体光子技术光子集成光波导光子集成（Photonic Integrated Circuit，PIC），也叫光子集成电路。

以介质波导为中心集成光器件的光波导型集成回路，即将若干光器件集成在一片基片上，构成一个整体，器件之间以半导体光波导连接，使其具有某些功能的光路。

如集成外腔单稳频激光器，光子开关阵列，光外差接收机和光发射机等。

一、光子集成（PIC）的理论基础光子集成技术的理论基础是光子学。

当前，支撑信息社会的两大微观信息载体是电子和光子，它们都是微观粒子。

光子是波色子，不带电、传播速度快，光束可互相穿越而不互相干扰，因而可大规模互联和并行传输，具有独特的优越性。

目前已研究开发和正在开发的光子技术主要领域有：激光技术和、光子计算机、光存储技术、光通信和全息光技术等。

与电子学器件相比，光子学器件中光子的运用不受回路分布延迟的影响（一般为10-9s），光在固体中传输速度为10-12cm/s左右，光子学器件的时间响应和容量要比电子学器件高得多。

目前实验室已能获得十几个飞秒的光子脉冲。

光子信息系统的运算速度要大大超出现有的电子信息系统。

光子信息系统的空间带宽和频率带宽都很大，光子学与光子技术使光纤通信的容量从原理上讲比微波通信大1万倍到10万倍以上，一路微波通道可以传送一路彩色电视或1千多路数字电话信号，而一根光纤则可以同时传送1千多万甚至1亿路电话。

目前已完成了从第一代0.85μm波段与多模光纤，到第二代1.3μm波段零色散与单模光纤，再到第三代1.55μm波段与低损耗色散位移单模光纤的换代发展。

利用光子学方式可以实现三维立体存储。

光存储信息容量大，可靠性强，存取速度快，成本低且应用范围广。

光盘、光卡的存储容量比磁盘、磁卡要高出200至20000倍，且不易磨损，不受外界磁场、温度影响，可靠性强。

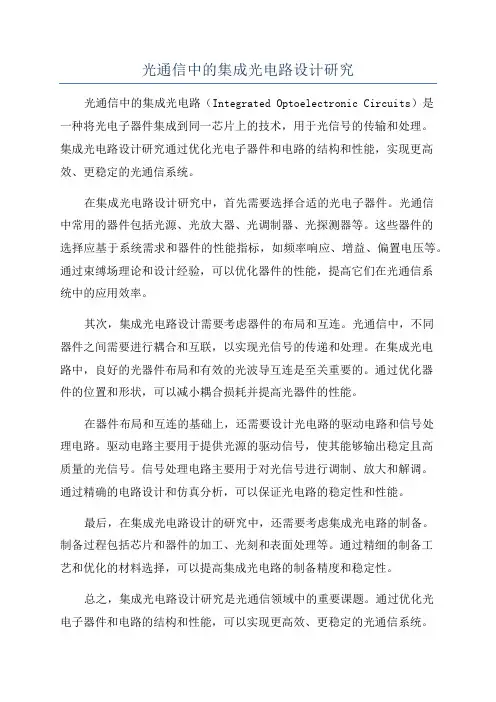

光通信中的集成光电路设计研究光通信中的集成光电路（Integrated Optoelectronic Circuits）是一种将光电子器件集成到同一芯片上的技术，用于光信号的传输和处理。

集成光电路设计研究通过优化光电子器件和电路的结构和性能，实现更高效、更稳定的光通信系统。

在集成光电路设计研究中，首先需要选择合适的光电子器件。

光通信中常用的器件包括光源、光放大器、光调制器、光探测器等。

这些器件的选择应基于系统需求和器件的性能指标，如频率响应、增益、偏置电压等。

通过束缚场理论和设计经验，可以优化器件的性能，提高它们在光通信系统中的应用效率。

其次，集成光电路设计需要考虑器件的布局和互连。

光通信中，不同器件之间需要进行耦合和互联，以实现光信号的传递和处理。

在集成光电路中，良好的光器件布局和有效的光波导互连是至关重要的。

通过优化器件的位置和形状，可以减小耦合损耗并提高光器件的性能。

在器件布局和互连的基础上，还需要设计光电路的驱动电路和信号处理电路。

驱动电路主要用于提供光源的驱动信号，使其能够输出稳定且高质量的光信号。

信号处理电路主要用于对光信号进行调制、放大和解调。

通过精确的电路设计和仿真分析，可以保证光电路的稳定性和性能。

最后，在集成光电路设计的研究中，还需要考虑集成光电路的制备。

制备过程包括芯片和器件的加工、光刻和表面处理等。

通过精细的制备工艺和优化的材料选择，可以提高集成光电路的制备精度和稳定性。

总之，集成光电路设计研究是光通信领域中的重要课题。

通过优化光电子器件和电路的结构和性能，可以实现更高效、更稳定的光通信系统。

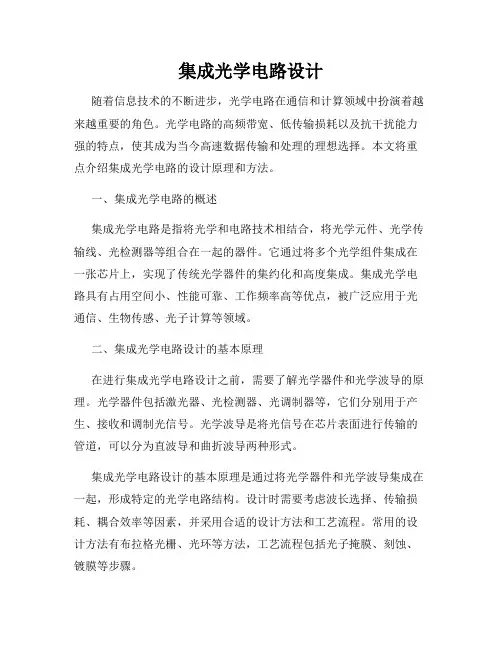

集成光学电路设计随着信息技术的不断进步，光学电路在通信和计算领域中扮演着越来越重要的角色。

光学电路的高频带宽、低传输损耗以及抗干扰能力强的特点，使其成为当今高速数据传输和处理的理想选择。

本文将重点介绍集成光学电路的设计原理和方法。

一、集成光学电路的概述集成光学电路是指将光学和电路技术相结合，将光学元件、光学传输线、光检测器等组合在一起的器件。

它通过将多个光学组件集成在一张芯片上，实现了传统光学器件的集约化和高度集成。

集成光学电路具有占用空间小、性能可靠、工作频率高等优点，被广泛应用于光通信、生物传感、光子计算等领域。

二、集成光学电路设计的基本原理在进行集成光学电路设计之前，需要了解光学器件和光学波导的原理。

光学器件包括激光器、光检测器、光调制器等，它们分别用于产生、接收和调制光信号。

光学波导是将光信号在芯片表面进行传输的管道，可以分为直波导和曲折波导两种形式。

集成光学电路设计的基本原理是通过将光学器件和光学波导集成在一起，形成特定的光学电路结构。

设计时需要考虑波长选择、传输损耗、耦合效率等因素，并采用合适的设计方法和工艺流程。

常用的设计方法有布拉格光栅、光环等方法，工艺流程包括光子掩膜、刻蚀、镀膜等步骤。

三、集成光学电路设计的步骤1. 确定设计需求：首先需要明确设计的功能和性能要求，包括工作频率、波长范围、传输距离等。

2. 器件选择与设计：根据设计需求，选择合适的光学器件，并将其进行布局和优化设计。

3. 光学电路布局设计：根据器件的相互连接关系，进行光学电路的布局设计。

需要考虑光路长度、耦合效率和互连方式等因素。

4. 电路仿真和优化：使用光学电路仿真软件对电路进行模拟和优化，以获得最佳的工作性能。

5. 工艺制作和调试：根据设计结果，制作相应的光学芯片，并进行调试和测试，以确保其性能与设计要求一致。

四、集成光学电路设计的挑战与前景集成光学电路设计面临着许多挑战，例如器件尺寸缩小、损耗降低、制作工艺复杂等。
