实验05 全圆方向观测法测水平角

姓名：班级：学号（短号）：实验五全圆方向观测法测水平角一、实验目的1、进一步掌握水平角观测原理。

2、掌握全圆方向法观测水平角的方法。

二、实训设备及器件：DJ6经纬仪、三脚架、标杆三、课时安排：2学时四、实验步骤及要求1、如图所示，在o点安置经纬仪，选取一方向作为起始零方向(如图中的A方向)。

2、盘左观测：照准A方向，并拨动水平度盘变换手轮，将A方向的水平度盘读数设置在接近00°00′00″附近，然后顺时针转动照准部1-2周，重新照准A方向并读取水平度盘读数，记入方向观测法记录表中。

按顺时针方向依次照准B、C、D方向，并读取水平度盘读数，将读数值分别记入记录表中。

继续旋转照准部至A方向，再读取水平度盘读数，检查上半测归零差（绝对值小于18″）是否合格；如超限，上半测回应重测。

3、盘右观测：盘右位置观测前，先逆时针旋转照准部1-2周后再照准A方向，并读取水平度盘读数，记入记录表中。

按逆时针方向依次照准D、C、B方向，并读取水平度盘读数，将读数值分别记入记录表中。

逆时针继续旋转至A方向，读取零方向A的水平度盘读数，并检查下半测归零差（绝对值小于18″）；如超限，下半测回应重测。

BAOD C零方向图1 全圆方向法测水平角图示.'. 4、完成一测回后，进行第二个测回，必须注意：第二测回的起始方向应调节水平度盘为180°/n的整倍数来观测，本实验2个测回，则起始方向调节水平度盘接近180°/2=90°。

5、两个测回结束后，计算同一方向值各测回较差，是否满足绝对值小于24″五、实验成果记录表1 水平角测量观测记录（全圆方向法）六、实验误差计算（结果是否满足限差要求，并说明原因？）。

工程测量实训水利水电工程技术学期 20 年期20 年月日０目录学生实训守则 ............................................................................. ２实训一水准仪的使用与检验 ................................................ ３实训二普通水准测量.............................................................. ７实训三四等水准测量.............................................................. ９实训四经纬仪的使用...........................................................１２实训五水平角观测...............................................................１３实训六竖直角观测及视距测量 .............................................１７实训七小范围控制测量外业 ...............................................２０实训八控制测量内业工作 ...................................................２２实训九碎部测量外业工作 ...................................................２５实训十碎部测量内业工作 .................................................２７实训十一测设的基本工作 ...................................................２９实训十二圆曲线测设及纵横断面测量................................３０实训十三建筑物的轴线放样 ...............................................３２工程测量综合实训指导书.......................................................３３学生实训守则一、严格遵守各项规章制度与操作规程二、必须在规定的时间内参加实训，原则上不准请假和迟到、早退，实训室必须保持安静，不准高声喧哗，不准乱扔纸屑、杂物。

建筑工程测量方向测回法观测水平角一、方向测回法的观测步骤当测站上的方向观测数在三个或三个以上时，一般采用方向观测法，也称全圆测回法。

现以图1为例介绍如下：(1)安置仪器于0点,选定起始方向A,用盘左位置瞄准A,将水平度盘配置于0°处或略大于0°处，并记入表1第4栏相应位置。

(2)顺时针方向依次瞄准B、C^ D点,读数并记录。

(3)继续顺时针转动照准部，再次瞄准A,读数并记录。

此操作称为归零,A 方向两次读数差称为半测回归零差。

对于精度等级为2〃的仪器，其归零差不应超过12",否则应重新观测，上述观测称为上半测回。

(4)纵转望远镜成盘右位置,逆时针方向依次观测A、D、C、B、A点，此为下半测回。

上、下半侧回合称为一个测回。

如需观测多个测回，各测回仍按180° /n 设置水平度盘的位置。

测站测回数目标水平度盘读数左- (右土180° )平均翩二妊■（右±1SO:）］/2C …)盘右C …）①②③④⑤⑥⑦(0 0103)A0 01 12ISO 01 00+120 01061B41 IS IS221 18 00+1841 18 091C124 27 3630427 30+6124 27 33 D160 25 18310 25 00+18160 25 09A0 0106ISO 00 51+120 0100V(90 03 09) A90 03 IS270 03 12+690 03 15B131 20 1231120 00+12131 20 06C214 29 5431 29 42+12214 29 18D250 27 2470 27 06+18250 27 15A90 03 06270 03 00+690 03 03归零后方向值⑧0 00 0041 17 06124 26 3016024 060 00 0041 16 57124 26 39160 21 06各测回归零后方向平均直0 00 0041 17 02124 26 34160 24 06图1方向观测法测水平角二方向测回法的记录与计算以A点方向为零方向的记录计算表格见表lo表1方向观测法记录计算表其计算要点为:①计算两倍照准误差2c:2c二盘左读数-（盘右读数±180°）将各方向2c值填入表1第6栏,各方向2c值互差不得大于12〃。

实验二方向观测法测水平角和竖直角测量一．实验目的1．把握方向观测法测水平角的方式。

2．把握竖直角测量的方式。

3．弄清归零、归零差、归零方向值、2c转变值的概念。

4．在每一个半测回中，起始方向首末两次读数之差（即归零差）≤18''。

5．同一方向值各测回互差≤24''二．实验仪器经纬仪1台，三角架1个，记录板1个，铅笔1支。

三．仪器介绍1．构造正面反面正面反面2．键盘功能与信息显示四．测量前的预备1．仪器的安置、对中与整平安置三脚架和仪器⑴选择牢固地面放置脚架之三脚，架设脚架头至适当高度，以方便观测操作。

⑵将垂球挂在三脚架的挂钩上，使脚架头尽可能水平地移动脚架位置并让垂球粗略对准地面测量中心，然后将脚尖插入地面使其稳固。

⑶检查脚架各固定螺丝固紧后，将仪器置于脚架头上并用中心联接螺丝联结固定。

利用光学对中器对中⑴调整仪器三个脚螺旋使圆水准器气泡居中。

通过对中器目镜观看，调整目镜环，使对中分划标记清楚。

⑵调整对中器的调焦手轮，直至地面测量标志中心清楚并与对中分划标记在同一成像平面内。

⑶松开脚架中心螺丝（松至仪器能移动即可），通过光学对中器观看地面标志，警惕地平移仪器（勿旋转），直到对中十字丝（或圆点）中心与地面标志中心重合。

⑷再调整脚螺旋，使圆水准器的气泡居中。

⑸再通过光学对中器，观看在面标志中心是不是与对中器中心重合，不然重复（3）和（4）操作，直至重合为止。

⑹确认仪器对中后，将中心螺丝旋紧固定好仪器。

●仪器对中后不要再碰三脚架的三个脚，以免破坏其位置。

用长水准器精准整平仪器⑴旋转仪器照准部让长水准器与任意两个脚螺旋连线平行，调整这两个脚螺旋，使长水准器气泡居中。

调整两个脚螺旋时，旋转方向应相反（如图）。

⑵将照准部转动90°，用另一脚螺旋使长水准器气泡居中。

⑶重复⑴和⑵，使长水准器在该两个位置上气泡都居中。

⑷在⑴的位置将照准部转动180°，若是气泡居中而且照准部转动至任何方向气泡都居中，那么长水准器安置正确且仪器已整平。

水平角观测的方法水平角观测方法一般根据观测的精度要求和目标的数目来定。

常用的测角方法有测回法和方向观测法。

（一）测回法测回法适用于观测只有两个方向之间的水平角，如图2-18所示，经纬仪安置在测站点O上，对中整平后按下述步骤进行水平角观测：图2-18 测回法水平角观测（1）经纬仪置于盘左位置。

所谓盘左（或称正镜），即观测者面对望远镜目镜，竖直度盘在望远镜的左侧。

（2）精确瞄准起始目标A并配置度盘。

配置度盘的目的是为了减小度盘刻划误差的影响并且也方便计算。

各测回之间起始目标的读数间隔应在180º/n （n为测回数）。

装有度盘变换手轮的经纬仪和装有复测卡的经纬仪配置度盘时有所不同，各自配置度盘方法如下：Ⅰ. 装有度盘变换手轮的经纬仪，使用这种仪器时，应先瞄准目标，后配置度盘。

其方法是：先盘左瞄准起始目标（如图2－18中的目标A），打开手轮护盖（有的仪器是按下手轮盖），转动手轮，直至读数窗看到所需读数，然后关好手轮护盖（或弹回手轮盖）Ⅱ. 装有复测器的经纬仪，使用这种仪器时，应先配置度盘，后瞄准目标。

其方法是：转动测微手轮，调节好测微尺上的分、秒读数，松开照准部制动螺旋，转动仪器直至在读数窗看到所需读数位于双指标线附近，制动照准部，调节照准部微动螺旋使双指标线精确对准所需读数。

扳下复测卡，然后再转动仪器（这时读数窗中的读数不会变化），精确瞄准起始目标，扳上复测卡。

但是应当注意，在转动度盘变换手轮和使用复测卡时往往会使经纬仪发生微小变动。

因此在读数前应仔细检查是否发生了变动，如存在则以实际为准。

=0º01′12″，完成上述工作后，观测员即可读取目标A的盘左水平度盘读数A左每次读数后记录员须回报确认无误后将该读数记入手簿。

见表2－1 （3）松开照准部制动螺旋，顺时针旋转照准部，照准目标B，读取水平度盘读数B左=60º20′24″，记入观测手簿。

以上观测过程称为上半个测回，其观测角值β左=B左－A左= 60º19′12″。

竖直角观测（与全圆观测法测水平角）一、目的和要求1、掌握DJ6经纬仪的操作方法及水平度盘读数的配置方法。

2、掌握全圆方向观测法观测水平角的观测顺序、记录和计算方法。

3、掌握竖直角观测、记录及计算的方法。

4、掌握竖盘指标差的计算方法。

5、全圆方向法限差：半测回归零差不得超过±18″；各测回方向值之差不得超过±24″。

6、竖直角观测限差：同一目标各测回垂直角互差在±25″之内7：实验小组由5---6人组成二、任务在校内选取五个坐标点（1号教学楼北湖畔五根路灯杆），依据全圆方向观测法观测水平角，并做记录。

同时选取目标观测其竖直角。

三、仪器工具DJ6经纬仪1，记录本 1。

四、方法与操作步骤1、全圆方向观测法观测水平角1）、选定四个固定点的位置，并用花杆标定出来。

2）、选定一测站点的位置，并用木桩标定出来。

3）、在某测站点上安置仪器，对中整平后，按下述步骤观测：①盘左，瞄准左边目标A，并使水平度盘读数略大于零，读数并记录；顺时针转动照准部，依次瞄准B、C、D、A个目标，分别读取水平度盘读数并记录，检查归零差是否超限；②盘右，逆时针依次瞄准A、B、C、D、A个目标，读数并记录，检查归零差是否超限；③计算2C=盘左读数-（盘右读数±180°）各方向的平均读数=[盘左读数+（盘右读数±180°）]/2；将各方向的平均读数减去起始方向的平均读数，即得各方向的归零方向值。

第二测回观测时，起始方向的度盘读数安置于90°附近，同法观测。

各测回同一方向值的互差不超过±24″，取其平均值，作为该方向的结果。

2、竖直角观测1）、在某指定点上安置经纬仪。

2）、盘左位置照准目标，读取竖盘的读数L 读。

记录者将读数值L 读记入竖直角测量记录表中。

3)、根据确定的竖直角计算公式，在记录表中计算出盘左时的竖直角α左。

4)、再用盘右的位置照准目标，并读取其竖直度盘的读数R 读。

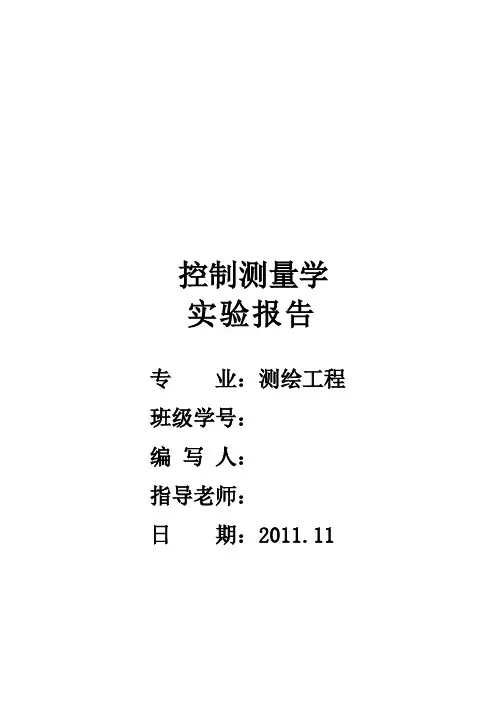

控制测量学实验报告专业：测绘工程班级学号：编写人：指导老师：日期：2011.11方向观测法水平角观测实验报告一、实验目的1、掌握用TDJ6光学经纬仪按测回法和方向观测法观测水平角的方法及工作程序。

2、掌握测回法和方向观测法观测水平角的记录、计算方法和各项限差要求。

二、实验任务与要求1、在一个测站点上，选择4个目标，每人用测回法各观测两个目标之间的水平夹角一测回。

一个组4人所测各角构成一个圆周，根据各人所测角度之和与360o之差是否满足要求进行成果校核。

2、每人对四个目标用方向观测法观测一测回。

三、实验操作步骤简要1、一测回操作程序（1）照准零方向标的，按观测度盘表配置测微盘和度盘。

（2）按顺时针方向旋转照准部1～2周后，精确照准零方向标的，读取水平度盘和测微盘读数（重合对径分划线两次，读取水平度盘读数一次，读取测微盘读数两次）。

（3）顺时针方向旋转照准部，精确照准2方向标的，按（2）款方法进行读数，继续按顺时针方向旋转照准部，依次精确照准3，4，…，n方向标的并读数，最后闭合至零方向(当观测的方向数小于3时，可以不“归零”)。

（4）纵转望远镜，按逆时针方向旋转照准部1~2周后，依次精确照准1，n，…3，2，1方向标的，并按（2）款读数方法进行读数。

在测站点上安置仪器，在距测站一定距离（350m）不同方向上选择或树立目标A、B、C、D。

2、测回法测水平角：对中、整平仪器后，每人选择相邻两个目标（A 与B、B与C、C与D、D与A），按测回法进行观测。

测回法一测回操作程序为：（1）盘左：瞄准左目标（如A），读数为a，记录；转动照准部瞄准右目标（如B）；读数为b，记录。

则β左＝b－a。

此为上半测回。

（2）盘右位置：瞄准右目标（如B），读数为b’，逆转照准部瞄准左目标（如A）；读数为a’并记录。

则β右＝b’－a’。

此为下半测回。

（3）当β左－β右＝△≤±40”时，则成果合格。

取上、下半测回角值的均值作为该角一测回角值。
