《电工与电子技术基础》第1章直流电路习题解答(重庆科技学院免费版)

第一章直流电路一、填空题1．电源、负载、导线和控制装置2．通路、断路、和短路短路3．定向移动 I A mA μA4.某点参考点有无5. 20V -50V -30V6. b指向a a指向b 1.5 V7．阻碍 R 欧姆（Ω）8．正比反比 I=U/R9．5A10．0.4A11．电能其他电功 W 焦耳12．213．单位时间14．115．导体发热电烙铁电吹风电熨斗16．0.4548417．50Ω 2Ω18．1:2 1:1 1:1 2:119．4 6 7 320．6A21．短路二、判断题1．√ 2. √ 3. √ 4. × 5. √ 6. × 7. ×8. ×9. √ 10. × 11. √ 12. ×三、选择题1．C 2.C 3.C 4. C 5. A 6. B 7. D 8. B9. C 10. C 11.A 12. A四、问答题1.答：电流热效应的利：利用电流热效应可以制成很多电器设备，如：电烙铁、电饭煲、电熨斗等。

电流热效应的弊：元器件和电气设备发热过多，不仅消耗电能，而且会加速绝缘材料的老化，严重时还会引起电气火灾。

2. “220V ”表示这个灯泡的额定电压“40W ”表示这个灯泡的额定功率3．答：（1）对交、直流电流应分别使用交流电流表和直流电流表测量。

（2）电流表必须串接到被测量的电路中。

（3）电流必须从电流表的正端流入负端流出。

（4）选择合适的量程。

五、计算题1．解：（1）C 为参考点，则 U A =-3V-5V=-8VU B =-5VU C =0VU AB = U A - U B =-8V-(-5V)=-3VU BC = U B - U C =-5VU AC = U A - U C =-8V（2）以B 为参考点，则U A =-3V=-3VU B =0VU C =5VU AB = U A - U B =-3VU BC = U B - U C =0-（5）=-5VU AC = U A - U C =-3-（5）=-8V（3）从上面的结果可知：电位随着参考点的改变而改变；电压不随参考点的改变而改变。

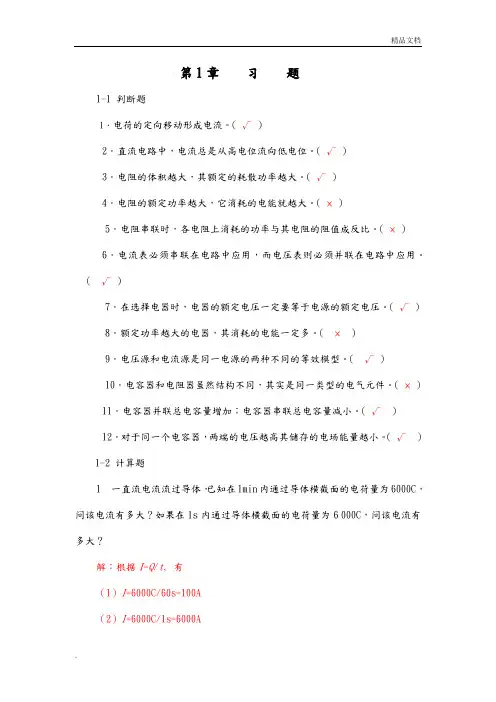

第1章习题1-1 判断题1．电荷的定向移动形成电流。

（√）2．直流电路中，电流总是从高电位流向低电位。

（√）3．电阻的体积越大，其额定的耗散功率越大。

（√）4．电阻的额定功率越大，它消耗的电能就越大。

（×）5．电阻串联时，各电阻上消耗的功率与其电阻的阻值成反比。

（×）6．电流表必须串联在电路中应用，而电压表则必须并联在电路中应用。

（√）7．在选择电器时，电器的额定电压一定要等于电源的额定电压。

（√）8．额定功率越大的电器，其消耗的电能一定多。

（×）9．电压源和电流源是同一电源的两种不同的等效模型。

（√）10．电容器和电阻器虽然结构不同，其实是同一类型的电气元件。

（×）11．电容器并联总电容量增加；电容器串联总电容量减小。

（√）12．对于同一个电容器，两端的电压越高其储存的电场能量越小。

（√）1-2 计算题1 一直流电流流过导体，已知在1min内通过导体横截面的电荷量为6000C，问该电流有多大？如果在1s内通过导体横截面的电荷量为6000C，问该电流有多大？解：根据I=Q/t, 有（1）I=6000C/60s=100A（2）I=6000C/1s=6000A2 试在图1-30中标出电流、电动势、电压的实际方向，并问通过电流表A1和A2的电流是否相等？B 、C 、D 各点的电位谁高谁低？图1-30 题2图解：因为A1、A2是串联关系，流过的电流相等；电位的排序为：B ＞C ＞D 3 有两条长度为1km 、截面积为2mm 2的导线，一条是铝线，一条是铜线，这两条导线在常温下的电阻各为多少？要想使铝导线的电阻与铜导线的电阻相同，铝导线的截面积应增加为多大？解：（1）铝导线常温下的电阻：=⨯⨯⨯==--63610210100283.0S l R 铝铝ρ14.15Ω （2）铜导线常温下的电阻：=⨯⨯⨯==--63610210100175.0S l R 铜铜ρ8.75Ω （3）铝导线的电阻与铜导线的电阻相同时铝导线的截面积为：2636m m 23.31073.810100283.0=⨯⨯⨯=--铝S 4 有两只灯泡，额定功率都为40W ，一只额定电压为36V ，另一只额定电压为12V ，两只灯泡工作时的电阻各为多少？如果将两只灯泡串联后接于48V 的电源上，哪只灯泡的电压超过了额定电压？将会有什么现象发生？解：（1）工作电压为36V（2）工作电压为12VR =U 2/P =3.8Ω（3）串联接于48V 电源上 两电阻之和为R =32.4+3.8=36.2Ω 根据串联电阻分压公式有2.4348364.3211=⨯==U R R U V U 2=48-43.2=4.8V额定电压为36V 的灯泡过压，灯丝会烧断。

《电工与电子技术》习题与解答电工电子教研室第一章：直流电路一、单项选择题1.如题1图，已知U=220V，I＝－1A，则元件消耗的功率P为（C）A.220WB.0WC.－220WD.不能确定*2.直流电路如题2图所示，电流I应等于（A）A.7AB.4AC.3AD.1A*3.如题3图，V i＝3V，则点1的电位φ1为（B）A.－6VB.1.5VC.3VD.－1.5V*4. 直流电路如题4图所示，U ab＝( C)A.－1VB.0VC.1VD.2V5．理想电流源的外接电阻逐渐增大，则它的端电压（A）A．逐渐升高B．逐渐降低C．先升高后降低D．恒定不变6．设60W和100W的电灯在220V电压下工作时的电阻分别为R1和R2，则R1和R2的关系为（A）A.R1＞R2B.R1=R2C.R1＜R2D.不能确定*7．电路如题7图所示，开关S从断开状态合上以后，电路中物理量的变化情况是（A）A.I增加B.U下降C.I1减少D.I不变*8．题8图所示电路，如电阻R1增大，则电流表○A的读数（A）A.增大B.减小C.不变D.不定题8图*9．一个由线性电阻构成的电器，从220V 的电源吸取1000W 的功率，若将此电器接到110V 的电源上，则吸取的功率为（ A ）A.250WB.500WC.1000WD.2000W10．题10图示电路中，A 、B 端电压 U ＝（ A ）A.－2VB.－1VC.2VD.3V11．题11图中电流I 为 （ C ）A.1AB.2AC.-1AD.-2A*12．直流电路如题12图所示，U ab 等于（ C ）A ．－2VB ．－1VC ．1VD ．2V13．把题13图1所示的电路用题13图2所示的等效电压源代替，该等效电压源的参数为( B )。

A.E 0=1V, R 0=2ΩB.E 0=2V, R 0=1ΩC.E 0=2V, R 0=0.5ΩD.E 0=1V, R 0=1Ω14．将题14图电路化简为一个电压源U S和电阻R S 串联的最简等效电路，其中U S 和R S 分别为 （ D ）A.U S =2V ，R S =1ΩB.U S =1V ，R S =2ΩC.U S =2V ，R S =0.5ΩD.U S =1V ，R S =0.5Ω15．在题15图示电路中，已知：E=9V ，I k =6mA ，当电压源E 单独作用时，通过R L 的电流是1mA ，那么当电压源E 和电流源I k 共同作用时，通过电阻R L 的题10图 题11图题15图题13图电流I L 是( A )。

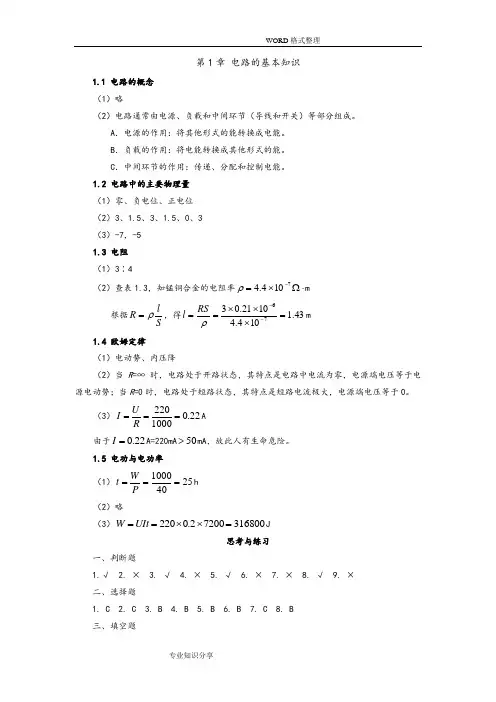

第1章 电路的基本知识1.1 电路的概念 （1）略（2）电路通常由电源、负载和中间环节（导线和开关）等部分组成。

A ．电源的作用：将其他形式的能转换成电能。

B ．负载的作用：将电能转换成其他形式的能。

C ．中间环节的作用：传递、分配和控制电能。

1.2 电路中的主要物理量 （1）零、负电位、正电位 （2）3、1.5、3、1.5、0、3 （3）-7，-5 1.3 电阻 （1）3∶4（2）查表1.3，知锰铜合金的电阻率⋅Ω⨯=-7104.4ρm根据SlR ρ=，得43.1104.41021.0376=⨯⨯⨯==--ρRS l m 1.4 欧姆定律 （1）电动势、内压降（2）当R =∞ 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电源电动势；当R =0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于0。

（3）22.01000220===R U I A 由于22.0=I A=220mA 50>mA ，故此人有生命危险。

1.5 电功与电功率 （1）25401000===P W t h （2）略（3）31680072002.0220=⨯⨯==UIt W J思考与练习一、判断题1.√2. ×3. √4. ×5. √6. ×7. ×8. √9. × 二、选择题1. C2. C3. B4. B5. B6. B7. C8. B 三、填空题1．正、相反； 2．参考点； 3．负极、正极； 4．高、低、低、高； 5．材料、长度、横截面积、 SlR ρ=； 6．1800、±5％； 7．220 四、计算题1．5510=-=-=b a ab V V U V 10)5(5=--=-=c b bc V V U V 15)5(10=--=-=c a ac V V U V 15-=-=ac ca U U V2．2.012024===t Q I A Ω===202.04I U R 3．（1）210100220=+=+=r R E I A （2）2001002=⨯==IR U V （3）20102=⨯==Ir U r V 4．（1）8804220=⨯==UI P W （2）15840001800880=⨯==Pt W J （3）1440018005.0422=⨯⨯==Rt I Q J （4）1569600144001584000=-=-=Q W E J第2章 直流电路的分析与计算2.1 电阻的连接 （1）5.04211===R U I A 10205.022=⨯==IR U V 1210221=+=+=U U U V（2）由于12221221R R R U R U P P == 故142820101212=⨯==P R R P W（3）（a ）Ω==343R R ab （b ）Ω=⨯==++++=32043535)()(R R R R R R R R R ab（c ）Ω===1444R R ab （d ）R R R R RR RR ab ++++=)2()2(Ω=⨯==53245858R2.2 基尔霍夫定律 （1）5、3、6、3（2）假设2I 、3I 的方向和回路绕行方向如图2.1所示，依基尔霍夫定律，知：2332213311321E R I R I E R I R I I I I =+=+=+ 128038050008.0008.0322332=+=+⨯=+I R I I I I 即解得 图2.1 作业测评2电路图0245.02=I A=24.5mA0325.03=I A=32.5mAΩ=3842R2.3 电压源与电流源的等效变换 （1）rEI s =、不变、并、r I E s =、不变、串 （2）（a ）把两个电压源等效变换为电流源，如图2.2（a '）所示。

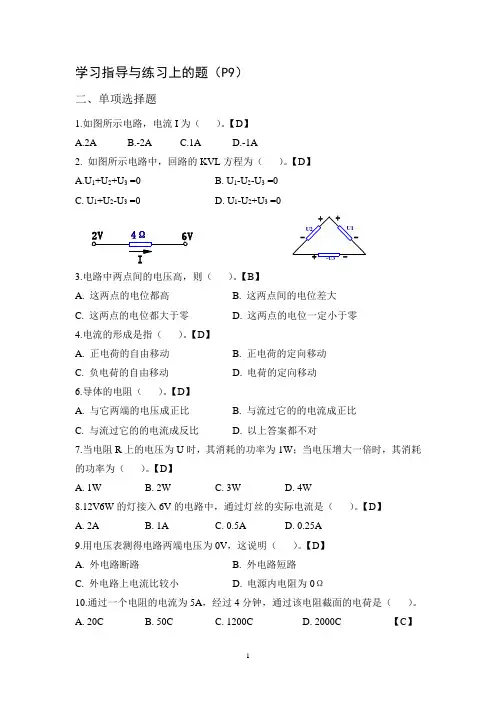

学习指导与练习上的题（P9）二、单项选择题1.如图所示电路，电流I 为（ ）。

【D 】 A.2AB.-2AC.1AD.-1A2. 如图所示电路中，回路的KVL 方程为（ ）。

【D 】 A.U 1+U 2+U 3 =0 B. U 1-U 2-U 3 =0C. U 1+U 2-U 3 =0D. U 1-U 2+U 3 =03.电路中两点间的电压高，则（ ）。

【B 】 A. 这两点的电位都高B. 这两点间的电位差大C. 这两点的电位都大于零D. 这两点的电位一定小于零4.电流的形成是指（ ）。

【D 】 A. 正电荷的自由移动 B. 正电荷的定向移动 C. 负电荷的自由移动D. 电荷的定向移动6.导体的电阻（ ）。

【D 】 A. 与它两端的电压成正比 B. 与流过它的的电流成正比C. 与流过它的的电流成反比D. 以上答案都不对7.当电阻R 上的电压为U 时，其消耗的功率为1W ；当电压增大一倍时，其消耗的功率为（ ）。

【D 】 A. 1WB. 2WC. 3WD. 4W8.12V6W 的灯接入6V 的电路中，通过灯丝的实际电流是（ ）。

【D 】 A. 2AB. 1AC. 0.5AD. 0.25A9.用电压表测得电路两端电压为0V ，这说明（ ）。

【D 】 A. 外电路断路B. 外电路短路C. 外电路上电流比较小D. 电源内电阻为0Ω10.通过一个电阻的电流为5A ，经过4分钟，通过该电阻截面的电荷是（ ）。

A. 20CB. 50CC. 1200CD. 2000C 【C 】U2U1-U3+-+-+-14.叠加原理适用于（ ）。

【D 】 A. 直流线性电路 B. 交流线性电路C. 非线性电路D. 任何线性电路16.两个阻值相等的电阻串联后的等效电阻与并联后的等效电阻之比是（ ）。

A. 4：1B. 1：4C. 1：2D. 2：1【A 】17.将毫安表改装成一个大量程的电流表需（ ）。

【B 】 A. 串联一定阻值的电阻 B. 并联一定阻值的电阻 C. 将表的刻度变大D. 混联电阻22.如图所示电路，电源电动势E 1=E 2=6V ，内电阻不计，R 1=R 2=R 3=3Ω,则a 、b 两点间的电压是（ ）。

电工电子技术基本教程习题解答北京工商大学 计算机与信息工程学院 电工电子基础教研室第1章 直流电路1-1 图1-48(a)、(b)、(c) 所示，为从某一电路中取出的一条支路AB。

试问，电流的实际方向如何？图1-48 题1-1图解：(a)A→B(b) B→A (c) B→A1-2 图1-49(a)、(b)、(c)为某电路中的一元件，问：元件两端电压的实际方向如何？图1-49 题1-2图解：(a)B“+”；A“-” (b) B“+”；A“-” (c) A“+”；B“-”1-3 有一台直流电动机，经两根电阻R l =0.2Ω 的导线接在220V 的电源上，已知电动机消耗的功率为10kW，求电动机的端电压U 和取用的电流I。

解：根据直流电路原理可知⎩⎨⎧=+=UIP UI R E 12将已知值代入，即可得：⎩⎨⎧=×+×=UIUI .31010202220 解得： UA I V 50,200==1-4 现有100W 和15W 两盏白炽灯，额定电压均为220V，它们在额定工作状态下的电阻各是多少？可否把它们串联起来接到380V 电源上使用？ 解：PU R 2=100W 白炽灯：Ω==4841002202R15 W 白炽灯：Ω==K R 23.3152202NNN N U P I I =表示额定电流，则用 100W 白炽灯： A I N 45.0=15 W 白炽灯：mA I N 68=两白炽灯串联接到380V 电源上使用mA mA A I 6812012.0100023.3484380>==×+=故，不能将两白炽灯串联接到380V 电源上使用，否则会因电流超过15W 白炽灯额定电流而烧毁灯泡。

1-5 电路如图1-50所示，已知I S1＝50A，R 01＝0.2Ω, I S2=50A, R 02=0.1 Ω, R 3= 0.2Ω. 求R 3上电流和R 01、R 02两端电压各为何值？（自标参考方向），电阻R 3消耗多少功率？图1-50 题1-5图解：将题1-5图转换为其中：V R I U S S 102.0500111=×==V R I U S S 51.0500222=×==由基尔霍夫电压定律可知：()02013321R R R I U U S S ++=− ()W I 201.02.02.05103=++=−得：W R I A I 202.010P 102323R 33=×===；设流过R 01和R 02的电流分别为I 01和I 02，方向向下 由题1-5图可得：A I I I S 4010503101=−=−=VR I U A I I I VR I U R S R 61.06060105082.0400202320201010201=×===+=+==×== 1-6电路如图1-51所示，已知I S1＝40A，R 01＝0.4Ω，U 2＝9V，R 02＝0.15Ω，R 3＝2.2Ω。

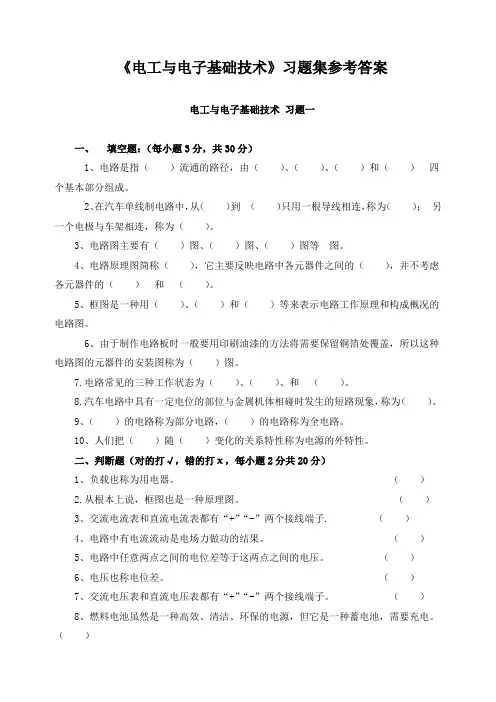

《电工与电子基础技术》习题集参考答案电工与电子基础技术习题一一、填空题：（每小题3分，共30分）1、电路是指（）流通的路径，由（）、（）、（）和（）四个基本部分组成。

2、在汽车单线制电路中，从（）到（）只用一根导线相连，称为（）；另一个电极与车架相连，称为（）。

3、电路图主要有（）图、（）图、（）图等图。

4、电路原理图简称（），它主要反映电路中各元器件之间的（），并不考虑各元器件的（）和（）。

5、框图是一种用（）、（）和（）等来表示电路工作原理和构成概况的电路图。

6、由于制作电路板时一般要用印刷油漆的方法将需要保留铜箔处覆盖，所以这种电路图的元器件的安装图称为（）图。

7.电路常见的三种工作状态为（）、（）、和（）。

8.汽车电路中具有一定电位的部位与金属机体相碰时发生的短路现象，称为（）。

9、（）的电路称为部分电路，（）的电路称为全电路。

10、人们把（）随（）变化的关系特性称为电源的外特性。

二、判断题（对的打√，错的打х，每小题2分共20分）1、负载也称为用电器。

（）2.从根本上说，框图也是一种原理图。

（）3、交流电流表和直流电流表都有“+”“-”两个接线端子. （）4、电路中有电流流动是电场力做功的结果。

（）5、电路中任意两点之间的电位差等于这两点之间的电压。

（）6、电压也称电位差。

（）7、交流电压表和直流电压表都有“+”“-”两个接线端子。

（）8、燃料电池虽然是一种高效、清洁、环保的电源，但它是一种蓄电池，需要充电。

（）9、电路无论空载还是满载，电源两端的电压都保持恒定不变。

（）10、在开路状态下，开路电流为零，电源端电压也为零。

（）三、选择题（每小题2分共20分）1、以下三种形式的电路图中，（）只能用来表示电路的大致组成情况和工作流程，更多应用于描述较为复杂的电气系统。

A、电路原理图B、框图C、印制电路图2、以下三种形式的电路图中，( )是分析和排除电路故障的基础，它最为常用，也最重要。

A、电路原理图B、框图C、印制电路图3、规定电流的方向为( )定向移动的方向。

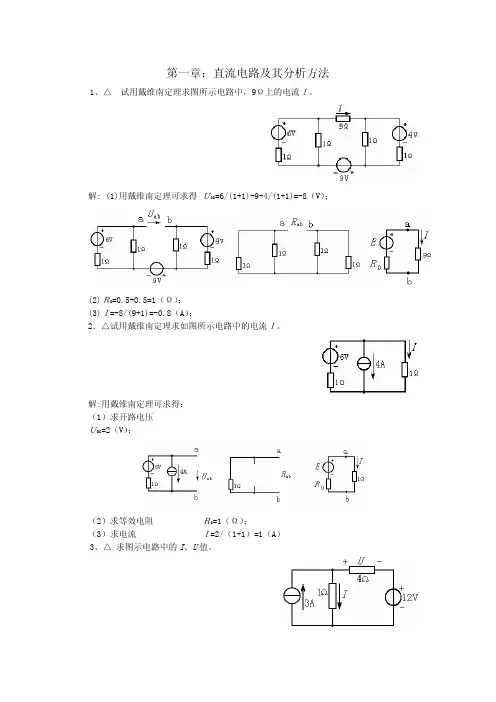

第一章：直流电路及其分析方式一、△试用戴维南定理求图所示电路中，9Ω上的电流Ｉ。

解: (1)用戴维南定理可求得ＵOC=6/(1+1)-9-4/(1+1)=-8（V）；(2)ＲO=+=1（Ω）；(3)Ｉ=-8/(9+1)=（A）；2．△试用戴维南定理求如图所示电路中的电流Ｉ。

解:用戴维南定理可求得：（1）求开路电压ＵOC=2（V）；（2）求等效电阻ＲO=1（Ω）；（3）求电流Ｉ=2/（1+1）=1（A）3、△ 求图示电路中的I 、U 值。

解: 由KVL, 12 = 4 ×(Ｉ - 3 ) + 1 ×Ｉ 解出： Ｉ = （A ）Ｕ = - 4 ×( - 3 ) = - （V ）4、△求如图所示电路中4Ω电阻的电流Ｉ。

解：由于没有要求采用的方式，因此，此题有多种解法。

但结果正确即可。

用电源等效变换求：把电压源转换成电流源； 归并电流源；则39422=⨯+=I （A ） 或用支路电流法求解：设3Ω电流方向向上为I 1，6Ω电流方向向下I 2。

由KCL 和KVL 得：214I I I +=+；15431=+I I ；156321=+I I解得：3=I五、计算图示电路中的电流Ｉ。

(用戴维南定理求解)解：用戴维南定理求解（1）将Ω电阻断开,求开路电压ＵOC ,21064620644=⨯+-⨯+=OC U V （2）等效电阻为 ＲO = 4∥6+4∥6=Ω （3）用等效电路求电流Ｉ＝ＵOC ／（ＲO ＋Ｒ）=2/+=1/3A6．用戴维宁定理计算图示电路中支路电流I 。

解：用戴维南定理求解（1）将Ω电阻断开,求开路电压ＵOC ,12664424646=⨯+-⨯+=OC U V （2）等效电阻为 ＲO = 4∥6+4∥6=Ω （3）用等效电路求电流Ｉ＝ＵOC ／（ＲO ＋Ｒ）=12/+=2A7、△求如图所示电路中A 、B 之间的电压U 和通过1Ω电阻的电流I 。

解: 由KVL得：Ｕ＝10-7-2=１VＩ＝（1+2）/1=3A8．求图示电路中电流I 。
