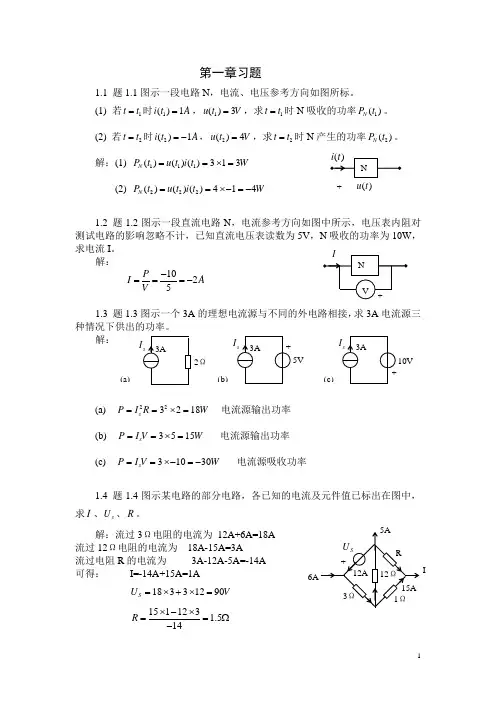

第1章直流电路习题解答

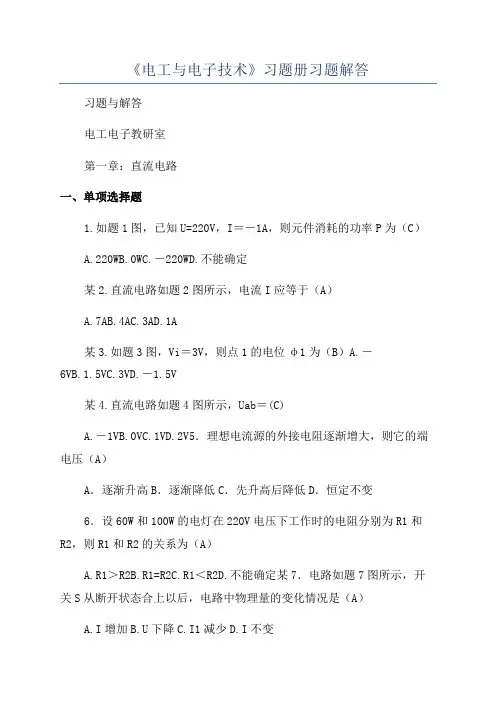

《电工与电子技术》习题册习题解答习题与解答电工电子教研室第一章：直流电路一、单项选择题1.如题1图，已知U=220V，I＝－1A，则元件消耗的功率P为（C）A.220WB.0WC.－220WD.不能确定某2.直流电路如题2图所示，电流I应等于（A）A.7AB.4AC.3AD.1A某3.如题3图，Vi＝3V，则点1的电位φ1为（B）A.－6VB.1.5VC.3VD.－1.5V某4.直流电路如题4图所示，Uab＝(C)A.－1VB.0VC.1VD.2V5．理想电流源的外接电阻逐渐增大，则它的端电压（A）A．逐渐升高B．逐渐降低C．先升高后降低D．恒定不变6．设60W和100W的电灯在220V电压下工作时的电阻分别为R1和R2，则R1和R2的关系为（A）A.R1＞R2B.R1=R2C.R1＜R2D.不能确定某7．电路如题7图所示，开关S从断开状态合上以后，电路中物理量的变化情况是（A）A.I增加B.U下降C.I1减少D.I不变某8．题8图所示电路，如电阻R1增大，则电流表○A的读数（A）A.增大B.减小C.不变D.不定题8图2某9．一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（A）A.250WB.500WC.1000WD.2000W10．题10图示电路中，A、B端电压U＝（A）A.－2VB.－1VC.2V题10图D.3V11．题11图中电流I为（C）A.1AB.2AC.-1AD.-2A题11图某12．直流电路如题12图所示，Uab等于（C）A．－2VB．－1VC．1VD．2V13．把题13图1所示的电路用题13图2所示的等效电压源代替，该等效电压源的参数为(B)。

A.E0=1V,R0=2ΩB.E0=2V,R0=1ΩC.E0=2V,R0=0.5ΩD.E0=1V,R0=1Ω题13图14．将题14图电路化简为一个电压源US和电阻RS串联的最简等效电路，其中US和RS分别为（D）=2V，RS=1Ω=1V，RS=2Ω=2V，RS=0.5Ω=1V，RS=0.5Ω题15图15．在题15图示电路中，已知：E=9V，Ik=6mA，当电压源E单独作用时，通过RL的电流是1mA，那么当电压源E和电流源Ik共同作用时，通过电阻RL的3电流IL是(A)。

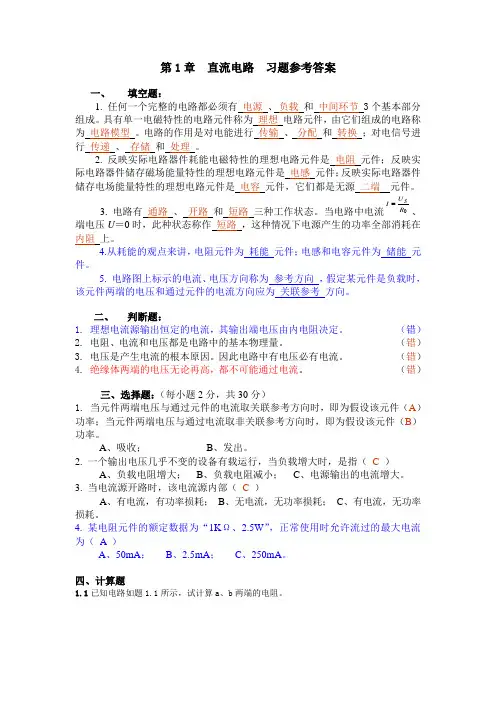

第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

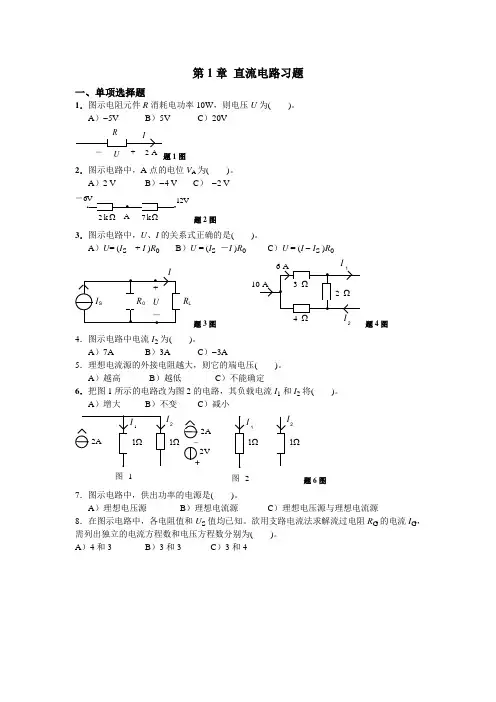

第1章 直流电路习题一、单项选择题1．图示电阻元件R 消耗电功率10W ，则电压U 为( )。

A ）-5V B ）5V C ）20VU+题1图2．图示电路中，A 点的电位V A 为( )。

A ）2 V B ）-4 V C ） -2 V－ 2 k 7 k ΩΩ题2图3．图示电路中，U 、I 的关系式正确的是( )。

A ）U = (I S + I )R 0 B ）U = (I S －I )R 0 C ）U = (I - I S )R 0R L题3图I 2题4图4．图示电路中电流I 2为( )。

A ）7AB ）3AC ）-3A5．理想电流源的外接电阻越大，则它的端电压( )。

A ）越高 B ）越低 C ）不能确定6．把图1所示的电路改为图2的电路，其负载电流I 1和I 2将( )。

A ）增大B ）不变C ）减小221Ω2V 2A图 1图 2+题6图7．图示电路中，供出功率的电源是( )。

A ）理想电压源 B ）理想电流源 C ）理想电压源与理想电流源8．在图示电路中，各电阻值和U S 值均已知。

欲用支路电流法求解流过电阻R G 的电流I G ，需列出独立的电流方程数和电压方程数分别为( )。

A ）4和3 B ）3和3 C ）3和4I RU 2A 14VSS1Ω1Ω..+题7图R R R R R I U 1234GGS....+题8图9．在计算线性电阻电路的电压和电流时，用叠加原理。

在计算线性电阻电路的功率时，加原理( )。

A ）可以用 B ）不可以用 C ）有条件地使用10．在图示电路中，已知U S =12V ，I S =2A 。

A 、B 两点间的电压U AB 为( )。

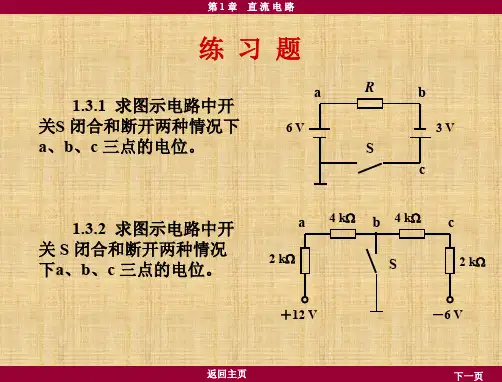

A ）-18VB ）18VC ）-6VU I ABSSΩ3+题10图.－6V SA.1k 1k ΩΩ题11图11．在图示电路中，当开关S 闭合时A 点的电位V A ( )。

A ） -3V B ）3V C ）0V12．图示电路中，理想电流源I S1发出的电功率P 为( )。

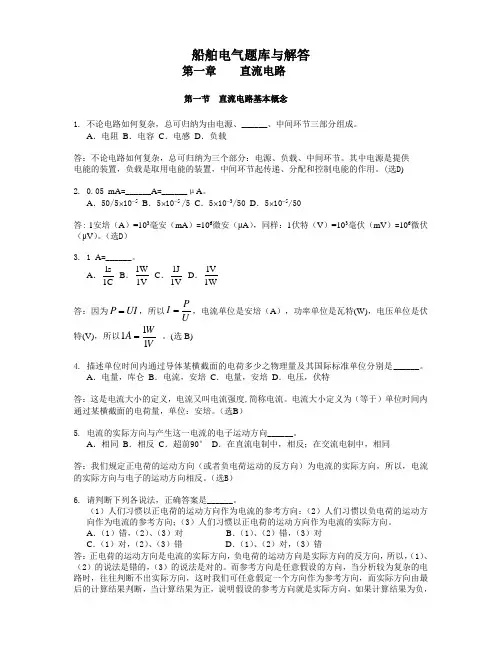

船舶电气题库与解答第一章 直流电路第一节 直流电路基本概念1. 不论电路如何复杂，总可归纳为由电源、______、中间环节三部分组成。

A ．电阻 B ．电容 C ．电感 D ．负载答：不论电路如何复杂，总可归纳为三个部分：电源、负载、中间环节。

其中电源是提供 电能的装置，负载是取用电能的装置，中间环节起传递、分配和控制电能的作用。

(选D )2. 0.05 mA =______A =______μA 。

A ．50/5⨯10-5B ．5⨯10-5 /5C ．5⨯10-3/50D ．5⨯10-5/50答: 1安培（A ）=103毫安（mA ）=106微安（μA ），同样：1伏特（V ）=103毫伏（mV ）=106微伏（μV ）。

（选D ）3. 1 A =______。

A ．1C s 1 B ．1V W 1 C ．1V J 1 D ．1W V1答：因为UI P =，所以UPI =，电流单位是安培（A ），功率单位是瓦特(W)，电压单位是伏特(V)，所以VWA 111=。

(选B)4. 描述单位时间内通过导体某横截面的电荷多少之物理量及其国际标准单位分别是______。

A ．电量，库仑 B ．电流，安培 C ．电量，安培 D ．电压，伏特答：这是电流大小的定义，电流又叫电流强度,简称电流。

电流大小定义为（等于）单位时间内通过某横截面的电荷量，单位：安培。

（选B ）5. 电流的实际方向与产生这一电流的电子运动方向______。

A ．相同B ．相反C ．超前90°D ．在直流电制中，相反；在交流电制中，相同答：我们规定正电荷的运动方向（或者负电荷运动的反方向）为电流的实际方向，所以，电流的实际方向与电子的运动方向相反。

（选B ）6. 请判断下列各说法，正确答案是______。

（1）人们习惯以正电荷的运动方向作为电流的参考方向；（2）人们习惯以负电荷的运动方向作为电流的参考方向；（3）人们习惯以正电荷的运动方向作为电流的实际方向。

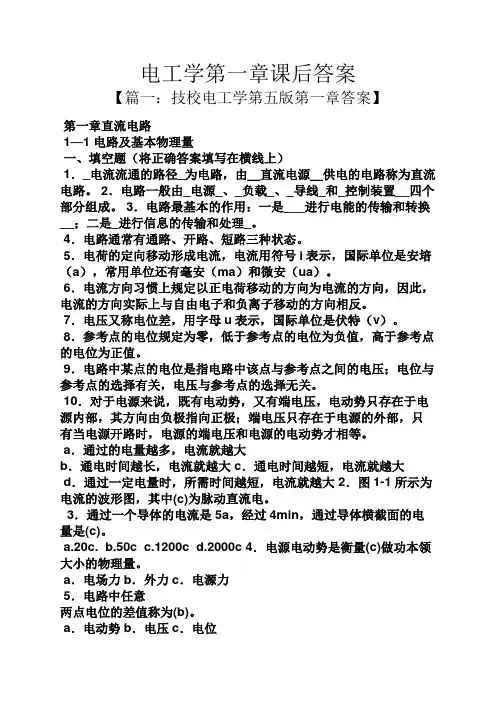

电工学第一章课后答案【篇一：技校电工学第五版第一章答案】第一章直流电路1—1 电路及基本物理量一、填空题（将正确答案填写在横线上）1．_电流流通的路径_为电路，由＿直流电源＿供电的电路称为直流电路。

2．电路一般由_电源_、_负载_、_导线_和_控制装置__四个部分组成。

3．电路最基本的作用：一是___进行电能的传输和转换__；二是_进行信息的传输和处理_。

4．电路通常有通路、开路、短路三种状态。

5．电荷的定向移动形成电流，电流用符号i表示，国际单位是安培（a），常用单位还有毫安（ma）和微安（ua）。

6．电流方向习惯上规定以正电荷移动的方向为电流的方向，因此，电流的方向实际上与自由电子和负离子移动的方向相反。

7．电压又称电位差，用字母u表示，国际单位是伏特（v）。

8．参考点的电位规定为零，低于参考点的电位为负值，高于参考点的电位为正值。

9．电路中某点的电位是指电路中该点与参考点之间的电压；电位与参考点的选择有关，电压与参考点的选择无关。

10．对于电源来说，既有电动势，又有端电压，电动势只存在于电源内部，其方向由负极指向正极；端电压只存在于电源的外部，只有当电源开路时，电源的端电压和电源的电动势才相等。

a．通过的电量越多，电流就越大b．通电时间越长，电流就越大 c．通电时间越短，电流就越大d．通过一定电量时，所需时间越短，电流就越大 2．图1-1所示为电流的波形图，其中(c)为脉动直流电。

3．通过一个导体的电流是5a，经过4min，通过导体横截面的电量是(c)。

a.20c.b.50cc.1200cd.2000c 4．电源电动势是衡量(c)做功本领大小的物理量。

a．电场力b．外力c．电源力5．电路中任意两点电位的差值称为(b)。

a．电动势b．电压c．电位6．电路中任意两点的电压高，则(b）。

a．这两点的电位都高 b．这两点的电位差大 c．这两点的电位都大于零*7．在电路计算时与参考点有关的物理量是(b)。

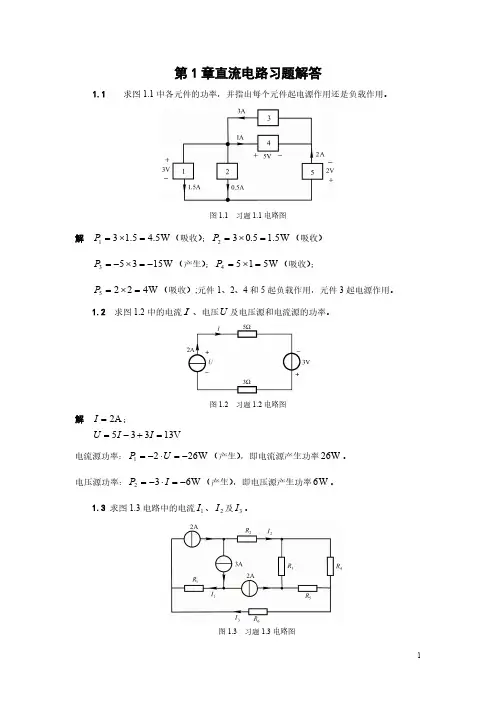

第1章直流电路习题解答1.1 求图1.1中各元件的功率，并指出每个元件起电源作用还是负载作用。

图1.1 习题1.1电路图解 W 5.45.131=×=P （吸收）；W 5.15.032=×=P （吸收） W 15353−=×−=P （产生）；W 5154=×=P （吸收）； W 4225=×=P （吸收）;元件1、2、4和5起负载作用，元件3起电源作用。

1.2 求图1.2中的电流I 、电压U 及电压源和电流源的功率。

图1.2 习题1.2电路图解 A 2=I ；V 13335=+−=I I U电流源功率：W 2621−=⋅−=U P （产生），即电流源产生功率6W 2。

电压源功率：W 632−=⋅−=I P （产生），即电压源产生功率W 6。

1.3 求图1.3电路中的电流1I 、2I 及3I 。

图1.3 习题1.3电路图解 A 1231=−=I ;A 1322−=−=I由1R 、2R 和3R 构成的闭合面求得：A 1223=+=I I 1.4 试求图1.4所示电路的ab U 。

图1.4 习题1.4电路图解 V 8.13966518ab −=×+++×−=U 1.5 求图1.5中的I 及S U 。

图1.5 习题1.5电路图解 A 7152)32(232=×+−×+−=IV 221021425)32(22S =+−=×+−×+=I U1.6 试求图1.6中的I 、X I 、U 及X U 。

图1.6 习题1.6电路图解 A 213=−=I ；A 31X −=−−=I I ; V 155X −=⋅=I UV 253245X X −=×−−⋅=I U1.7 电路如图1.7所示：（1）求图(a)中的ab 端等效电阻；（2）求图(b)中电阻R 。

图1.7 习题1.7电路图解 (1) Ω=+=+++×+×+×+=1046418666661866666ab R (2) Ω=−−=712432383R1.8 电路如图1.8所示：（1）求图(a)中的电压S U 和U ；（2）求图(b)中V 2=U 时的电压S U 。

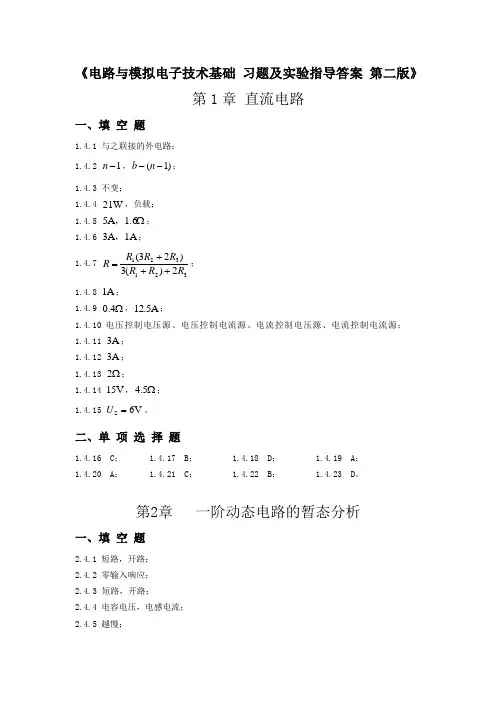

《电路与模拟电子技术基础 习题及实验指导答案 第二版》第1章 直流电路一、填 空 题1.4.1 与之联接的外电路；1.4.2 1-n ，)1(--n b ；1.4.3 不变；1.4.4 21W ，负载；1.4.5 Ω1.65A ，　； 1.4.6 1A 3A ，　； 1.4.7 3213212)(3)23(R R R R R R R +++=； 1.4.8 1A ；1.4.9 Ω4.0，A 5.12；1.4.10 电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源；1.4.11 3A ；1.4.12 3A ；1.4.13 Ω2；1.4.14 15V ，Ω5.4；1.4.15 V 6S =U 。

二、单 项 选 择 题1.4.16 C ； 1.4.17 B ； 1.4.18 D ； 1.4.19 A ；1.4.20 A ； 1.4.21 C ； 1.4.22 B ； 1.4.23 D 。

第2章一阶动态电路的暂态分析一、填 空 题2.4.1 短路，开路；2.4.2 零输入响应；2.4.3 短路，开路；2.4.4 电容电压，电感电流；2.4.5 越慢；2.4.6 换路瞬间；2.4.7 三角波；2.4.8 s 05.0，k Ω25； 2.4.9 C R R R R 3232+； 2.4.10 mA 1,V 2。

二、单 项 选 择 题2.4.11 B ； 2.4.12 D ； 2.4.13 B ；2.4.14 D ； 2.4.15 B ； 2.4.16 C 。

第3章 正弦稳态电路的分析一、填 空 题3.4.1 ︒300.02s A 10，　，　； 3.4.2 V )13.532sin(25)(︒+=t t u ；3.4.3 容性， A 44；3.4.4 10V ，2V3.4.5 相同；3.4.6 V 30，20V ；3.4.7 A 44，W 7744；3.4.8 A 5；3.4.9 减小、不变、提高；3.4.10 F 7.87μ；3.4.11 20kVA ，12kvar -；3.4.12 不变、增加、减少；3.4.13 电阻性，电容性； 3.4.14 LC π21，阻抗，电流；3.4.15 1rad/s ，4；3.4.16 Ω10；3.4.17 P L U U =，P L 3I I =，︒-30； 3.4.18 P L 3U U =，P L I I =，超前。

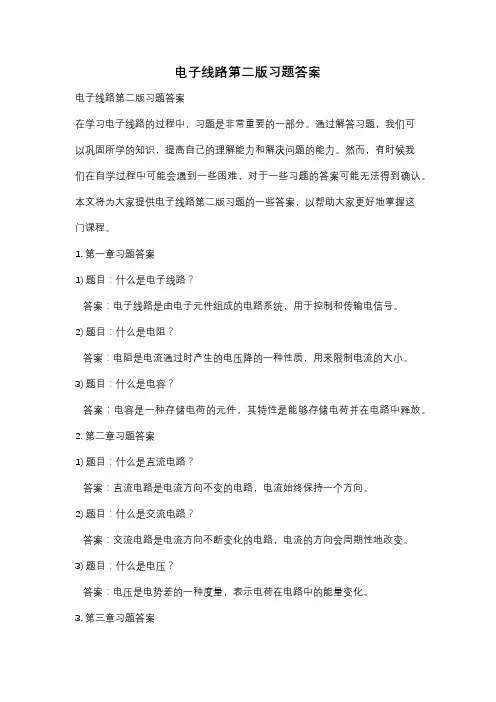

电子线路第二版习题答案电子线路第二版习题答案在学习电子线路的过程中，习题是非常重要的一部分。

通过解答习题，我们可以巩固所学的知识，提高自己的理解能力和解决问题的能力。

然而，有时候我们在自学过程中可能会遇到一些困难，对于一些习题的答案可能无法得到确认。

本文将为大家提供电子线路第二版习题的一些答案，以帮助大家更好地掌握这门课程。

1. 第一章习题答案1) 题目：什么是电子线路？答案：电子线路是由电子元件组成的电路系统，用于控制和传输电信号。

2) 题目：什么是电阻？答案：电阻是电流通过时产生的电压降的一种性质，用来限制电流的大小。

3) 题目：什么是电容？答案：电容是一种存储电荷的元件，其特性是能够存储电荷并在电路中释放。

2. 第二章习题答案1) 题目：什么是直流电路？答案：直流电路是电流方向不变的电路，电流始终保持一个方向。

2) 题目：什么是交流电路？答案：交流电路是电流方向不断变化的电路，电流的方向会周期性地改变。

3) 题目：什么是电压？答案：电压是电势差的一种度量，表示电荷在电路中的能量变化。

3. 第三章习题答案1) 题目：什么是串联电路？答案：串联电路是将电子元件按照一定的顺序连接起来，电流只能沿着一条路径流动。

2) 题目：什么是并联电路？答案：并联电路是将电子元件的两个端点连接在一起，电流可以分流经过不同的路径。

3) 题目：如何计算串联电路的总电阻？答案：串联电路的总电阻等于各个电阻之和。

4. 第四章习题答案1) 题目：什么是电感？答案：电感是一种储存电能的元件，通过电流变化产生电磁感应。

2) 题目：什么是电感耦合？答案：电感耦合是一种通过电感之间的耦合实现信号传输的方式。

3) 题目：如何计算电感的自感系数？答案：电感的自感系数等于电感中储存的磁能与电流的平方成正比。

通过以上的习题答案，相信大家对于电子线路的学习会有更深入的理解。

然而，习题的答案只是一个参考，更重要的是我们自己的思考和探索。

希望大家能够在学习电子线路的过程中不断思考，勇于提出问题，并通过实践来加深对电子线路的理解和应用能力。
