世博园区夜景照明总体规划设计导则课题负责人：郝洛西依托单位：同济大学二〇〇八年四月前言为了更好地演绎2010上海世博会“城市，让生活更美好”的主题，本次世博会在夜间也将向世人展示出一个绚丽的城市夜景。

1889年5月的巴黎世博会，由于采用了电灯照明技术，成为了第一次晚上也开放的世博会。

世博会的夜景不仅能在世博会召开期间为世博会增添光彩，更体现了世博会的主题在夜间的表现，引领未来城市照明的发展，并给社会大众留下深刻的印象。

世博会的各类建筑是体现建筑夜景照明重要载体，各场馆建筑、商业金融建筑、文化娱乐建筑、居住建筑以及各项配套服务设施除了要进行自身功能和景观上的照明表现外，还要体现本次世博会“生态世博”理念在夜景照明上的体现，充分展现中国夜景照明科技的最高成就。

为此，制定《世博园区夜景照明总体规划设计导则》，指导上海世博会园区照明进行任务书的编制、照明工程的招投标、照明设计方案的形成和深化、照明施工以及项目建成后的后期管理和维护。

为世博会的夜景光环境提出科学的理论的指导，充分表达“城市，让生活更美好”的世博主题，并同时体现“生态世博”的规划理念。

基本说明1 本导则主要用于指导上海世博园区夜景照明设计，包含功能性照明、景观性照明、表演性照明及广告标识系统的照明。

2 本导则适用于上海世博园区夜景照明工程的招标方、设计方、设备供应方、工程施工方等单位和部门。

3 本导则适用于上海世博园区夜景照明设计方案阶段、工程招标阶段和方案深化阶段。

目录1.总体规划目标2.总体规划原则3.规划体系构成4.夜景照明空间架构5.夜景照明重点区域规划6.光色（色温）控制分区规划7.动态照明控制分区规划8.亮度分级控制规划9.规划依据10.规划控制图件1.总体规划目标：明确世博园区景观光环境的总体规划原则、营造能体现上海世博特征的景观艺术照明的氛围、制定实现世博园区景观光环境高效节能目标的技术路线、形成世博园区光环境建设的相关设计标准和管理准则。

上海世博会开幕式全过程LED、激光技术全扫描中国2010年上海世博会LED电子大屏幕2010年的中国上海世博会，被称为“21世纪绿色光源”的半导体照明LED将继续大放异彩，世博会的夜景照明设计已初具轮廓，世博会上的LED集中应用程度，将不亚于北京奥运会。

世博园的夜景照明设计将形成三个主要轴线：黄浦江、世博轴和舟桥，以及横穿浦东主要国家馆区的高架步道。

这些地方将是LED照明“大放异彩”的集中地段。

当晚世博会开幕式用的是精密的高清LED显示屏，有50米长、6.5米高。

这么大的屏要做到非常精密很难，需要好几套服务器配合。

另外，这块屏的设计也打破了常规，一般的屏都是四四方方的，这块屏俯视看时像一只和平鸽，是“品”字形。

美轮美奂的LED舞台效果给很多人都留下了深刻的印象，殊不知在这些背后蕴藏着的是令人耳目一新的科技特色。

整个LED系统由LED显示屏屏体、编辑系统、播映控制系统、视频处理系统、电源系统、结构支撑等组成，该系统具有完善的数字视频处理功能，强大的图文显示功能，支持超高清的数字信号，采用了世界领先的低噪音技术等强有力的技术手段。

LED显示屏由主看台屏、台口屏和三层看台屏三部分组成。

其中主看台屏由9块分层错落的点距为6毫米的LED显示屏组成，总像素值达到9696x1056，面积近372平方米。

1200盏探照灯、16盏激光灯，南浦大桥和卢浦大桥景观灯，以及浦西建筑物轮廓灯，你还可以看到黄浦江那巨大的液晶投影，LED效果，画面绚烂，更有6000LED球顺黄埔江而下室内技术由770个微型计算机控制的小球矩阵款款落下，优美波动，形成一只象征和谐美好的和平鸽。

少女们手中依次瞬间变幻出数百个晶莹剔透的水晶球。

长57米、点距为6毫米的新型超大高清LED大屏幕上，无数个水晶球升腾，幻化成了城市的美妙景色。

由770个微型计算机控制的小球矩阵款款落下，优美波动，形成一只象征和谐美好的和平鸽。

少女们手中依次瞬间变幻出数百个晶莹剔透的水晶球。

Fig.02 The outside wall of the Pavilion of Future becomes the huge screen for the lighting show.图03 城市未来馆前的城市广场照明是设计中的重点。

Fig.03 The lighting design for the Urban Plaza before the Pavilion of Future is the key point of the design.图04 灯光秀上演时，斑斓光束在遮阳伞上流动起来。

Fig.04 The color light is flowing on the shelter when the lighting showputs on.来自法国的灯光艺术家们在各种建筑的外立面上营造出动物、植物的有趣图案，城市最佳实践区道路上的30多盏照明灯亦被设计成了郁金香花瓣的形状，均采用了自然界中的造型作为光的载体。

为了营造夏夜的梦幻效果，设计师想出在城市最佳实践区周围安排750只“萤火虫”，并且它们能在预知的城市照明和建筑节奏中飞舞起伏。

而设计遇到的困难之一也正是这些“萤火虫”。

设计师找到“自动冷光照明”，通过特殊的二极管照明，产生类似昆虫的光照明。

另外，设计师采用无线遥控照明解决了如何使“昆虫们”按设计师的意愿动起来的关键难题。

节日照明方面，设计着重考虑了以下几方面：功能性照明能耗做到每平方米低于1w；控制亮度，在优化灯光效果的基础上确保游人视觉的舒适度；没有任何灯光直接射向天空以防止光污染；长寿命的光源；集中化控制；后世博的适应性。

作为观看灯光秀的主要场所，城市广场的照明是设计重点之一。

设计将照明层次细分为引导性灯光、膜结构下方照明（2×2000m2）、膜结构照明项目地址：2010上海世博园区E片区城市最佳实践区项目面积：约15hm2项目委托：上海世博会事务协调局城市最佳实践区法国罗阿大区企业国际发展协会（ERAI）设计单位：INGELUX、COBALT设计人员：皮埃尔·菲利普·加蒂(Pierre Philippe GARDE)、克里斯托弗·马蒂(Christophe MARTY)项目施工：上海建工集团 （SCG）设计时间：2009年6月建成时间：2010年4月图片来源：法国罗阿大区企业国际发展协会（ERAI）图片版权：Région Rh ne-Alpes（2×2000m2）、遮阳伞照明（2×1600m2）4个部分。

上海世博会中国馆夜景照明设计案例分析上海世博会中国馆夜景照明设计案例分析1、城市如何让生活更美好？城市不是破坏自然，而是返哺自然，城市的遗产是我们创作的源泉，有遗产的城市才是有文化的城市城市的发展需要考虑和自然的和谐共生，这是前提所有的文明，都离不开人文，一座城市要让生活变得美好，前提除了拥有与自然和谐的优美环境外，最重要的是拥有良好的人文品质概括的说就是：人文的城市，让生活更美好!简单的说，前者是城市的物质文明，后者是城市的精神文明，一座城市必须达到物质和精神上的美好，才能让城市居住者的生活美好体现在中国馆的灯光设计，我们希望运用灯光让建筑与环境更加和谐，并充分展现城市和国家的人文魅力，给人以舒适的光环境和美的感受，给世博会留下珍贵的遗产和回忆，让上海因世博而更加美好2、灯光如何让城市更美好？建筑是城市的细胞，城市让生活更美好，首先应做到建筑和环境的美好作为市*要休息时段的夜晚，一个优美舒适的城市灯光夜空环境是至关重要的灯光如何让建筑更美好，主要表现在以下三个方面：①建筑灯光与环境的和谐②展现建筑的人文魅力③运用绿色照明的技术和谐体现的是可持续的发展观，展现人类活动和自然环境的共荣共生；人文体现的是建筑的文化内涵，展现凝结在建筑内的人类发展的历史和智慧；绿色照明体现的是照明发展的最新科技，展现灯光照明技术在科技和人文关怀上的进步；3、建筑灯光和环境的和谐主题：内外交融建筑和环境的融合：分析建筑立面累叠横梁与玻璃幕墙的形态结构，利用建筑结构与园林古典窗格的相似性，运用中国古典园林中漏窗借景的方法，突出建筑通透、开放的特色，使建筑的内外空间相互联系，使视觉效果呈现一种简洁的剪影效果，化整为零，从而达到建筑和环境的融合概念示意灯光效果照明方法：内透照明4、展现建筑的人文魅力文化和历史是建筑的灵魂，就象雷峰塔、断桥、白堤、苏堤与西湖的关系，如果没有了这些具有人文历史的建筑，西湖也就只是个天然的湖泊一以贯之，如果中国馆没有了丰富的人文历史内涵，就无从表达中国之冠，难以理解鼎盛中华，也没有了中国文化的代表——象形文字建筑之美，在于人文内蕴的衬托主题：东方之冠、天地交泰，运用灯光的表现方式，烘托和强调中国馆的人文魅力：a) 东方之冠东方之冠的概念里集成了中式建筑和文化的精髓，其一为斗拱，斗拱是中式古建筑的精髓，施横材方木相互垒叠，依梁架层叠出挑，渐次而上形成斗拱的造型尤其复杂，却又显得简朴自然，体现出我国古代建筑艺术的极致“使本来极无趣笨拙的实际部分；成为整个建筑物美丽的冠冕”(梁思成语)，即而由斗拱引申出建筑东方之冠的冠冕造型其二为青铜器，自夏商周三代及秦汉延续两千多年，鼎一直是最常见和最神秘的礼器五千年的中华文明史，有一半是由青铜器铸造出来的鼎是中国青铜文化的代表，是文明的见证，也是文化的载体鼎也被赋予“显赫”、“ 尊贵”、“盛大”等引申意义照明方法：外部投光照明，以建筑立面的管型横梁为投光主体，重点照射每根横梁的底部，对横梁正立面作补光照明，光强自下而上渐次减弱，烘托出东方之冠的巍峨大气照明方法：外投光照明b ) 天地交泰。

“低碳世博”是2010年上海世博会的重要目标之一，也是本届世博会的显著特征之一。

作为世界各国优秀文化展示、交流的大舞台，上海世博会各演出场地在整个世博会期间承担了超过2万场的文化演艺活动，受到了上海世博会组委会的高度重视。

在长时间、大规模地使用演艺设备的同时，如何体现节能环保的理念，是上海世博会面临的一大挑战，笔者有幸参与了上海世博会演出舞台的相关技术工作，本文结合上海世博会期间LED灯具的使用情况，对世博会在环保节能方面所做的努力进行一个侧面的展示。

1 世博各演出场地灯具的选择理由从上海世博会申办成功，到“绿色世博”宗旨的确立，技术团队以“低碳世博”、“城市，让生活更美好”的目标来考虑如何让灯光设计在能耗上达到节能减排的目的。

在传统意义上，灯光主要以常规灯具（卤钨灯）为主，比如聚光灯、PAR灯等。

但卤钨灯具的发光效率低，能源浪费的情况较为严重，而使用LED灯具，在能耗上比以往有了明显下降，同时，电源线的数量也大幅减少，给施工带来了很大的便利。

2 演出场地的灯具使用概况由于各个场馆在建设中并未充分考虑演出设备大量用电的情况，演出技术团队必须从灯光设计角度思索，在不超过场地方所提供的用电规定内，采取一系列的弥补措施，保证演出的灯光效果。

技术团队查阅了大量资料，比较以往所使用的灯具参数，发现在有限的用电量范围内很难达到预期的灯光效果。

所以，技术团队借鉴了国际上目前比较先进的灯光设计理念，大量运用了LED灯具，选用灯具的LED单颗功率达到了3W，在以往灯具的RGB基础上增加了白色颗粒，弥补了LED灯白色偏紫的缺陷。

例如，在五大洲广场的每个广场，安装了约60台各种型号的LED灯，在宝钢大舞台安装了100多台。

LED灯具在色彩方面弥补了原来电脑灯中比较暗淡的红色和绿色，呈现出很多传统电脑灯无法实现的表现效果。

在将其作为观众面光使用时，通过监视器观察，灯光效果达到了预先设想的色温和亮度，符合电视照明技术参数的要求。

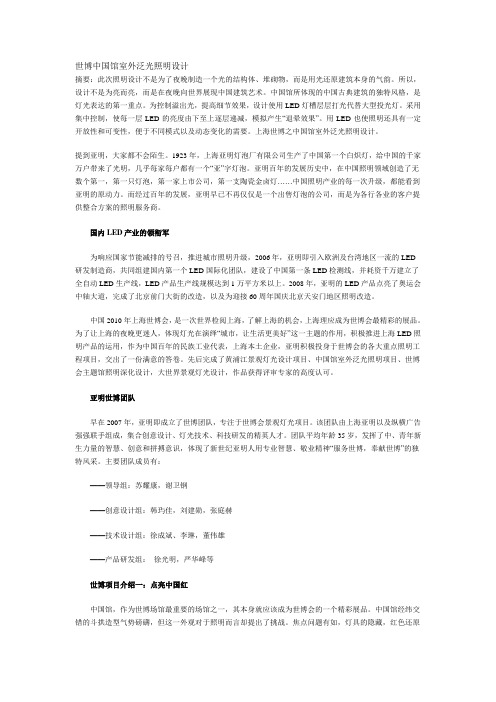

世博中国馆室外泛光照明设计摘要：此次照明设计不是为了夜晚制造一个光的结构体、堆砌物，而是用光还原建筑本身的气韵。

所以，设计不是为亮而亮，而是在夜晚向世界展现中国建筑艺术。

中国馆所体现的中国古典建筑的独特风格，是灯光表达的第一重点。

为控制溢出光，提高细节效果，设计使用LED灯槽层层打光代替大型投光灯。

采用集中控制，使每一层LED的亮度由下至上逐层递减，模拟产生“退晕效果”。

用LED也使照明还具有一定开放性和可变性，便于不同模式以及动态变化的需要。

上海世博之中国馆室外泛光照明设计。

提到亚明，大家都不会陌生。

1923年，上海亚明灯泡厂有限公司生产了中国第一个白炽灯，给中国的千家万户带来了光明，几乎每家每户都有一个“亚”字灯泡。

亚明百年的发展历史中，在中国照明领域创造了无数个第一，第一只灯泡，第一家上市公司，第一支陶瓷金卤灯……中国照明产业的每一次升级，都能看到亚明的原动力。

而经过百年的发展，亚明早已不再仅仅是一个出售灯泡的公司，而是为各行各业的客户提供整合方案的照明服务商。

国内LED产业的领衔军为响应国家节能减排的号召，推进城市照明升级，2006年，亚明即引入欧洲及台湾地区一流的LED研发制造商，共同组建国内第一个LED国际化团队，建设了中国第一条LED检测线，并耗资千万建立了全自动LED生产线，LED产品生产线规模达到1万平方米以上。

2008年，亚明的LED产品点亮了奥运会中轴大道，完成了北京前门大街的改造，以及为迎接60周年国庆北京天安门地区照明改造。

中国2010年上海世博会，是一次世界检阅上海，了解上海的机会，上海理应成为世博会最精彩的展品。

为了让上海的夜晚更迷人，体现灯光在演绎“城市，让生活更美好”这一主题的作用，积极推进上海LED照明产品的运用，作为中国百年的民族工业代表，上海本土企业，亚明积极投身于世博会的各大重点照明工程项目，交出了一份满意的答卷。

先后完成了黄浦江景观灯光设计项目、中国馆室外泛光照明项目、世博会主题馆照明深化设计，大世界景观灯光设计，作品获得评审专家的高度认可。

主题馆大空间照明及控制系统设计(第1页)来源：同济大学建筑设计研究院(集团)有限公司作者：包顺强甘招辉陈水顺浏览：193人次发布：2011-03-10注：其他网站转载须注明出处，转载而不注明出处者，一经查实，将追究其法律责任介绍了上海世博会主题馆几个高大空间的照明设计方案和实施方案, 包括光源和灯具的选择以及实施现场实测后的部分照度结果。

并着重介绍了大空间智能照明控制系统, 以飨同类大空间建筑照明设计提供参考引言主题馆作为2010年上海世博会永久保留建筑, 世博会期间将承担演绎、展示主题的重任, 会后将转为标准展览场馆, 可举办各类专业展会,其总建筑面积约12. 9万m2。

其中地上8万m2,地下4. 9万m2, 建筑高度约24 m。

1 大空间照明设计1. 1 大空间概况主题馆中共有3处大空间展厅, 分别为西侧展厅、东侧展厅、地下展厅, 展厅均按综合性场馆进行照明设计。

其中西侧展厅高度为24m, 面积为126m ! 180m, 灯具只能安装在东西向张弦桁架上, 张弦桁架间距为18 m, 底标高23. 3 m; 东侧展厅按世博会后要求进行照明设计( 两层展厅) , 每层高度均为12 m, 面积为90 m ! 180 m,一层展厅灯具可沿18 m !18 m 井字钢梁安装,二层灯具只能安装在东西向张弦桁架上, 张弦桁架间距为18 m; 地下展厅高度为9 m, 面积为90 m ! 126m, 灯具安装位置无特殊要求。

1. 2 展厅照明设计目标展厅照明设计目标如下:( 1) 大空间全局照明, 不针对特定展示目标。

( 2) 营造柔和、自然的光环境。

( 3) 满足参观者在此空间活动的基本视觉识别要求。

( 4) 在不降低照明质量的情况下, 尽可能降低照明功耗。

按照∀世博会临时建筑物、构筑物设计标准(电气专篇) #的要求, 高档展厅地面照度标准值为300 lx, 普通展厅地面照度标准值为200 lx。

该工程中地上展厅按高档展厅设计, 地下展厅按普通展厅设计。

台湾馆山水心灯人文科技时隔40多年，台湾重返世博会，而且这一次是“三驾马车”齐上阵，个个表现不凡，震且馆以玉之五德提振人性，台湾馆以山水心灯成为第8热门展馆，台北馆更是以“微笑力量”领跑三馆。

正是因为有这样的魅力，三馆均成为很多观众的浏览必选项。

位于世博园区A区的台湾馆，这里紧邻世博轴和车站的出入口，是入潮往来的要道。

由台湾知名建筑大师李祖原带队设计的台湾馆，其创意是以东方哲学为主轴，衬托本届世博大会主题“城市，让生活更美好”。

台湾馆以“山水心灯――自然?心灵?城市”为参展主题，由山形建筑体、点灯水台、巨型玻璃天灯与LED灯心球幕组成。

它的外观就像是一个超大型天灯，代表山形的长方体作为建筑外墙，并刻上了玉山、阿里山等台湾名山的棱线。

5月21日下午，记者在台湾馆出口处遇到了刚刚参观完毕的夏小姐，她很兴奋地表示：“台湾馆非常值得一看，是一座既有感情，文化底蕴又深的展馆，每个楼层设计都很用心，真希望能再去台湾走走。

”台湾人做事最大的优势就是服务体贴入微而又恰到好处，好像台湾特产牛轧糖，甘怡清香，回味无穷。

你看，台湾馆的每个细节都经过用心设计，为降低民众对久候入场的不耐，台湾馆从游客“等候”那一刻起，就派有甜美可爱的亲善领航员，为民众仔细介绍台湾，而她们的笑容也正是台湾给人的第一印象。

进馆后，首先映入眼帘的是台湾名人向您问好，包括台北贸协董事长王志刚，艺人林志玲、陶晶莹，企业名人等。

透过大小不同屏幕的“台湾之窗”，游客将感受到台湾人的好客与亲切。

紧接着，游客将搭乘星光电梯抵达五楼，在“全天域球幕剧场”，体验720度、4D的“自然城市”影片，借炫丽的声光音效认识台湾。

除此，观赏影片时会被雨淋到(台湾多雨，记得收好相机)、被海洋泡泡围绕，更美妙的是，宜人的花香味正拥抱着您；而这些影片让不少游客感动落泪，直道“台湾真美”。

欣赏完影片，点天灯的重头戏就要登场了。

在大型天灯的底座规划了环状水池，参观者站在天灯下点灯时，就能体验出台湾四面环海的情境。
