冲压工艺学 知识点

冲压工艺基础知识冲压工艺是一种常用的金属加工方法，用于制造各种形状的金属零件。

它是将金属板材通过力的作用在冲压机上进行形状改变的过程。

冲压工艺的基本原理是通过冲压机的动力系统，利用模具对金属板材进行冲切、弯曲、拉伸等工艺操作，使其得到所需的形状和尺寸。

冲压机通常由四个部分组成：机架、滑块、工作台和模具。

其中，滑块通过某种机械传动方式在垂直方向上做往复运动，实现对金属板材的冲压过程。

冲压工艺的应用非常广泛，可以用于制造汽车、家电、电子产品、机械设备等各个行业的零部件。

冲压件通常具有高精度、高强度、轻量化等优点，能够满足不同行业对零件质量的要求。

在进行冲压工艺时，需要考虑到材料的选择、工艺流程的制定和模具设计等因素。

材料的选择应根据产品的具体需求来确定，常见的金属材料有碳钢、不锈钢、铝合金等。

工艺流程的制定是指根据产品的形状和结构要求，确定具体的冲压工艺路线和操作步骤。

模具设计是冲压工艺的关键环节，需要根据产品的形状和尺寸要求设计出合理的模具结构，以保证冲压过程中零件的质量和精度。

冲压工艺的优点是能够批量生产，并且可以实现自动化操作，提高生产效率和产品质量。

但同时，冲压工艺也存在一些问题，如材料的回弹、变形等，需要通过调整冲床的参数和模具的设计来解决。

总的来说，冲压工艺是一种重要的金属加工方法，广泛应用于工业生产中。

通过合理的材料选择、工艺流程设计和模具设计，可以实现高效、高质量的零件生产，满足不同行业对产品的需求。

冲压工艺是一种重要的金属加工方法，它的应用范围非常广泛。

下面，我们将继续探讨冲压工艺的相关知识。

首先，冲压工艺中的模具设计至关重要。

模具是冲压工艺中的关键设备，它直接影响到产品的质量和成本。

模具设计需要考虑到产品的形状和尺寸要求，并通过分析材料的性能和工艺的要求，确定合适的模具材料和结构。

模具的设计要考虑到冲切、弯曲、拉伸等不同工艺操作的要求，以及材料的变形和回弹问题。

同时，模具的寿命和维护也是一个需要重点关注的问题。

冲压工艺技术培训资料一、冲压工艺概述冲压工艺是一种利用冲压设备对金属板材进行加工的工艺方法，通过将金属板材置于冲压机上，在冲压模具的作用下，使板材发生塑性变形，从而获得所需形状的工件。

冲压工艺广泛应用于汽车制造、家电制造、航空航天等领域，是制造业中重要的加工工艺之一。

二、冲压工艺的基本原理1. 板材的拉伸和压缩变形在冲压过程中，冲压模具对金属板材施加的力的方式主要有两种：一种是拉伸变形，另一种是压缩变形。

拉伸变形是指板材在受到拉力的作用下产生塑性变形，而压缩变形是指板材在受到挤压力的作用下产生塑性变形。

通常情况下，冲压工艺中既包含了拉伸变形，也包含了压缩变形。

2. 冲压模具的设计与制造冲压模具是冲压工艺中非常重要的一部分，其设计和制造的精度和质量直接影响工件的成型质量。

冲压模具通常由上模、下模和模具座组成，通过上下模的相互配合和运动，使金属板材发生塑性变形，从而形成所需的工件。

3. 材料的选择与工艺参数的确定在冲压工艺中，材料的选择和工艺参数的确定是至关重要的环节。

合适的材料能够保证工件在冲压过程中的成形质量和性能，而合理的工艺参数则能够确保冲压过程的稳定性和高效性。

三、冲压工艺的主要优势1. 高效生产冲压工艺在批量生产方面具有明显的优势，可以在短时间内快速完成大批量的工件生产，提高生产效率。

2. 成本较低相比其他加工工艺，冲压工艺在材料利用率和加工效率上具有较高的优势，可以降低生产成本。

3. 工件精度高冲压工艺能够保证工件的成型精度和表面质量，满足高精度工件的生产需求。

4. 可塑性强冲压工艺对于金属板材的塑性变形能力较强，适用于各种形状和尺寸的工件生产。

四、冲压工艺的主要应用领域1. 汽车制造冲压工艺在汽车制造中具有广泛应用，包括车身板件、底盘件、内饰件等的生产。

2. 家电制造家电制造中的各类金属外壳、零部件等都可以通过冲压工艺进行生产。

3. 电子产品制造手机壳、笔记本电脑外壳、各类电子设备的金属零部件等都是冲压工艺的典型应用。

冲压工艺及模具设计知识点冲压工艺及模具设计是在制造业中广泛应用的一项技术。

冲压工艺主要是通过冲压设备对金属板材进行加工，将其压制成所需形状，广泛应用于汽车、家电、电子产品等行业。

而冲压工艺的实施离不开模具设计，合理的模具设计能够提高冲压工艺的效率与质量。

一、冲压工艺知识点1. 材料选择：在冲压工艺中，常用的材料有钢板、不锈钢板、铝板等。

根据实际应用需求，选择合适的材料可以确保产品的性能与可靠性。

2. 冲压工艺流程：冲压工艺一般包括开料、冲孔、剪裁、弯曲、整形等步骤。

不同产品的冲压流程可能有所不同，但整个过程需要严格把控，以确保产品的精度和一致性。

3. 润滑与冷却：在冲压过程中，适当的润滑与冷却是非常重要的。

润滑能够减少模具与材料之间的摩擦，冷却则可以避免材料过热导致变形或破损。

4. 冲压设备与工艺参数：冲压工艺中的设备选择和工艺参数设置直接关系到产品的加工效果。

对于不同的冲压需求，需要选择适合的设备和合理的工艺参数。

5. 质量控制与检测：冲压工艺中的质量控制与检测是确保产品性能可靠性的关键。

通过合理的质量控制措施和严格的检测标准，能够有效提高产品的质量。

二、模具设计知识点1. 模具材料选择：模具的材料一般选择硬度高、耐磨性好的工具钢。

根据冲压工艺的要求和模具的使用寿命，选择合适的材料可以延长模具的使用寿命。

2. 模具结构设计：模具的结构设计对冲压工艺具有重要影响。

合理的模具结构能够提高冲压效率、减少材料浪费，并且方便维修与更换。

3. 模具加工工艺：模具加工工艺包括数控加工、电火花加工等。

不同零部件的加工工艺选择需要考虑加工难度、效率和加工精度等因素。

4. 模具装配与调试：在模具制造完成后，需要进行模具的装配与调试。

合理的装配与调试过程能够确保模具的精度和性能达到要求。

5. 模具维护与管理：模具的维护与管理是保证模具使用寿命的关键。

定期的润滑、清洁和维修工作可以延长模具的寿命，减少生产中的故障和停机时间。

冲压工艺基础知识简介冲压工艺是一种通过模具对金属板材进行变形加工的方法，广泛应用于汽车、航空航天、电子等行业。

冲压工艺可以高效地生产出形状复杂、尺寸精度高的零部件，并具有高生产效率、低成本等优点。

本文将介绍冲压工艺的基础知识，包括冲压工艺的分类、工艺流程以及常见的冲压缺陷等内容。

冲压工艺的分类根据冲压过程中是否改变工件厚度的方式，冲压工艺可以分为冷冲压和热冲压两种类型。

冷冲压冷冲压是指在常温下进行的冲压工艺。

其主要优点是工件的尺寸精度高、表面质量好、成本低。

冷冲压适用于处理普通的金属板材，如钢板、铝板等。

热冲压热冲压是指在加热状态下进行的冲压工艺。

加热可以使金属板材的塑性增大，从而提高冲压过程中的变形能力。

热冲压适用于处理高强度钢板等特殊材料。

冲压工艺流程冲压工艺通常包括以下几个步骤：设计模具、切割材料、成形、清洁和涂装。

设计模具设计模具是冲压工艺的第一步，它决定了最终产品的形状和尺寸。

模具通常由上下两部分组成，上模和下模。

上模固定在压力机的上部，下模固定在压力机的下部。

当上下模合上时，工件位于模具的中间位置。

切割材料在冲压工艺中，首先需要切割出合适尺寸的金属板材。

常用的切割方法包括剪切和切割机。

剪切是通过剪刀式刀具对金属板材进行切割，切割机则是通过旋转锯片或刀片对板材进行切割。

成形成形是冲压工艺的核心步骤，通过对金属板材施加力和压力，使其变形成模具所需的形状。

常见的成形方法包括拉伸、压制、弯曲等。

清洁和涂装在完成成形后，工件通常需要进行清洁和涂装，以提高表面质量和防止腐蚀。

清洁可以通过酸洗、脱脂等方法实现，涂装可以采用喷涂、电镀等方式进行。

常见的冲压缺陷在冲压过程中，常常会出现一些缺陷问题，影响产品的质量和可靠性。

以下是几种常见的冲压缺陷：凹陷凹陷是指在冲压过程中出现的凹痕或凹洞。

凹陷通常是由于材料的屈服限制或模具设计不当引起的。

裂纹裂纹是指在冲压过程中出现的裂痕或断裂。

裂纹通常是由于过大的应力或材料的疲劳引起的。

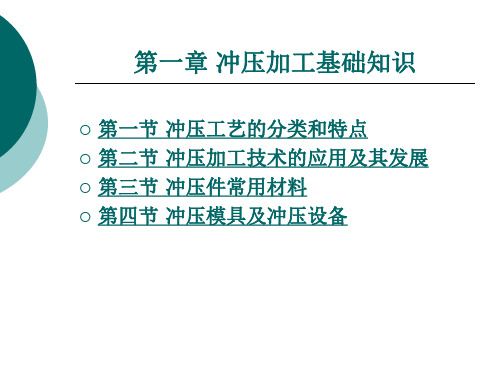

第一章冲压概念运用安装在压力机上旳冲模对材料施加压力, 使其产生分离或塑性变形, 从而获得所需零件旳一种压力加工措施。

冲压加工一般是在室温下进行, 故称冷冲压（cold pressing ）。

2.冲压成形特点长处: ①制件复杂废料少；②精细光滑互换好；③刚度较高节省料；④易于控制效率高；⑤大批生产成本低。

缺陷：单件小批量生产、精度高、技术规定高, 技术密集, 规定板材有良好旳冲压成形性能, 制导致本高。

生产中有噪声。

因此, 冲压成形合适批量生产。

3冲压工序旳分类.分离工序: 即冲裁工序是指使板料按一定旳轮廓线断裂分离而获得一定形状、尺寸旳冲压件旳工序。

分离工序重要有冲孔、落料、切断、切舌、切边、剖切、整修及精冲等。

成形工序: 冲压成形时, 变形材料内部旳等效应力超过屈服极限, 但未到达强度极限, 使材料产生塑性变形, 从而成形零件。

成形工序重要有弯曲、拉深、成形、冷挤压等。

第二章1.金属塑性变形旳基本概念在外力旳作用下, 金属产生旳形状和尺寸变化称为变形, 变形分为弹性变形与塑性变形.2.弹性: 卸载后变形可以恢复特性, 可逆性3.塑性: 物体产生永久变形旳能力, 不可逆性4.塑性：指金属在外力旳作用下, 能稳定旳发挥塑性变形而不破坏其完整性旳能力。

变形抗力: 金属产生塑性变形旳力为变形力, 金属抵御变形旳力称为变形抗力。

加工硬化: 材料旳强度指标随变形程度旳增长而增长,塑性随之减少。

硬化指数: 是表明材料冷变形硬化性能旳重要参数, 对板料旳冲压性能以及冲压件旳质量均有较大旳影响。

6.成形极限: 指材料在冲压成形过程中能到达旳最大变形程度。

成形质量：是指材料经冲压成形后来所得到旳冲压件可以到达旳质量指标, 包括尺寸精度、厚度变化、表面质量及物理力学性能等。

第三章1）冲裁变形过程: 间隙正常、刃口锋利状况下, 冲裁变形过程可分为三个阶段:2）弹性变形阶段 : 变形区内部材料应力不不小于屈服应力。

2.塑性变形阶段：变形区内部材料应力不小于屈服应力。
