冲压工艺学试卷

冲压工艺模具试题及答案一、选择题（每题2分，共10分）1. 冲压工艺中，常用的模具类型不包括以下哪一项？A. 冲孔模具B. 弯曲模具C. 拉伸模具D. 焊接模具答案：D2. 在冲压过程中，材料的塑性变形主要发生在哪个区域？A. 弹性变形区B. 塑性变形区C. 断裂变形区D. 以上都不是答案：B3. 冲压模具的制造材料通常不包括以下哪种？A. 碳素钢B. 合金钢C. 铝合金D. 不锈钢答案：C4. 下列哪种冲压工艺适用于制造复杂形状的零件？A. 冲孔B. 折弯C. 拉伸D. 剪切答案：C5. 冲压过程中，影响材料变形的主要因素不包括以下哪一项？A. 材料的硬度B. 模具的形状C. 冲压力的大小D. 模具的材质答案：D二、填空题（每空1分，共10分）1. 冲压工艺中，材料的塑性变形是通过______和______来实现的。

答案：模具；压力2. 冲压模具的维护包括______、______和______等。

答案：清洁；润滑；检查3. 冲压过程中，材料的变形可以分为______、______和______三个阶段。

答案：弹性变形；塑性变形；断裂变形4. 冲压模具的寿命通常与______、______和______有关。

答案：材料；工艺；维护5. 在冲压工艺中，为了提高生产效率，通常采用______和______。

答案：自动化；连续模三、简答题（每题5分，共20分）1. 简述冲压工艺在汽车制造中的应用。

答案：冲压工艺在汽车制造中广泛应用于车身部件的制造，如车门、车顶、车底、引擎盖等。

通过冲压工艺，可以高效地生产出形状复杂、尺寸精确的金属部件。

2. 描述冲压模具的维护保养的重要性。

答案：冲压模具的维护保养对于保证生产效率、产品质量和模具寿命至关重要。

定期的清洁、润滑和检查可以防止模具磨损、腐蚀和损坏，从而减少停机时间和维修成本。

3. 解释冲压过程中材料塑性变形的基本原理。

答案：在冲压过程中，材料受到模具施加的压力作用，当压力超过材料的屈服强度时，材料开始发生塑性变形。

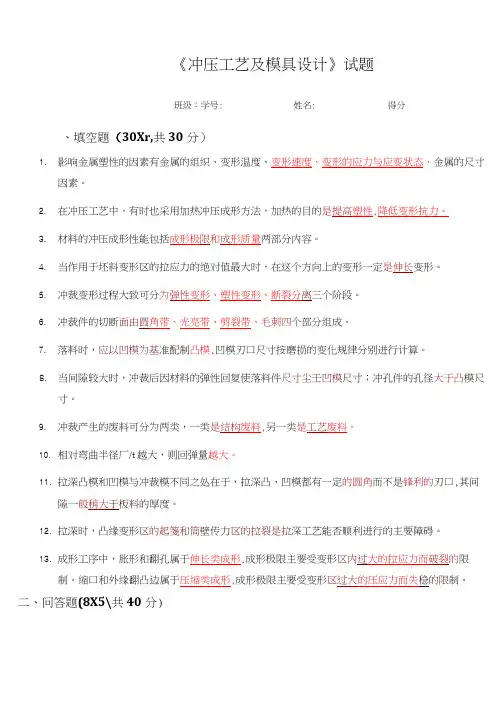

《冲压工艺及模具设计》试题1.影响金属塑性的因素有金属的组织、变形温度、变形速度、变形的应力与应变状态、金属的尺寸因素。

2. 在冲压工艺中，有时也采用加热冲压成形方法，加热的目的是提高塑性,降低变形抗力。

3. 材料的冲压成形性能包括成形极限和成形质量两部分内容。

4. 当作用于坯料变形区的拉应力的绝对值最大时，在这个方向上的变形一定是伸长变形。

5. 冲裁变形过程大致可分为弹性变形、塑性变形、断裂分离三个阶段。

6. 冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。

7. 落料时，应以凹模为基准配制凸模,凹模刃口尺寸按磨损的变化规律分别进行计算。

8.当间隙较大时，冲裁后因材料的弹性回复使落料件尺寸尘壬凹模尺寸；冲孔件的孔径大于凸模尺寸。

9. 冲裁产生的废料可分为两类，一类是结构废料,另一类是工艺废料。

10. 相对弯曲半径厂/t 越大，则回弹量越大。

11.拉深凸模和凹模与冲裁模不同之处在于，拉深凸、凹模都有一定的圆角而不是锋利的刃口,其间隙一般稍大于板料的厚度。

12. 拉深时，凸缘变形区的起箋和筒壁传力区的拉裂是拉深工艺能否顺利进行的主要障碍。

13.成形工序中，胀形和翻孔属于伸长类成形,成形极限主要受变形区内过大的拉应力而破裂的限制。

缩口和外缘翻凸边属于压缩类成形,成形极限主要受变形区过大的压应力而失稳的限制。

二、问答题(8X5\共40分)班级：学号:、填空题（30Xr,共30分）姓名:得分1-什么是加工硬化现象？它对冲压工艺有何影响？金属在室温下产生塑性变形的过程中，使金属的强度指标(如屈服强度、硬度)提高、塑性指标(如延伸率)降低的现象，称为冷作硬化现象。

材料的加工硬化程度越大，在拉伸类的变形中，变形抗力越大，这样可以使得变形趋于均匀，从而增加整个工件的允许变形程度。

如胀形工序，加工硬化现象，使得工件的变形均匀，工件不容易出现胀裂现象。

2.如何判定冲压材料的冲压成形性能的好坏？板料对冲压成形工艺的适应能力，称为板料的冲压成形性能。

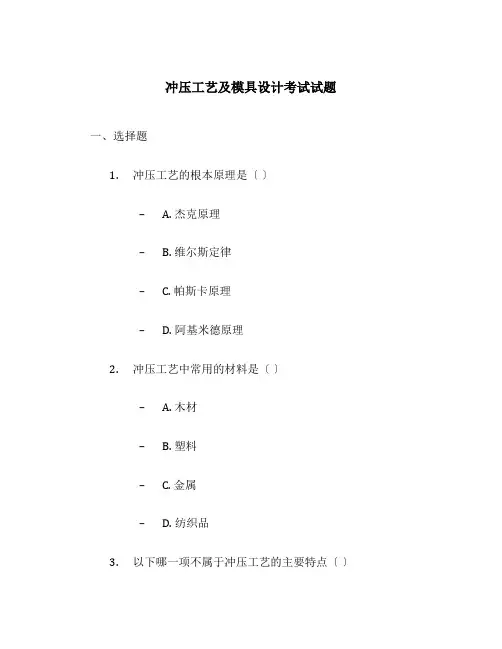

冲压工艺及模具设计考试试题一、选择题1.冲压工艺的根本原理是〔〕– A. 杰克原理– B. 维尔斯定律– C. 帕斯卡原理– D. 阿基米德原理2.冲压工艺中常用的材料是〔〕– A. 木材– B. 塑料– C. 金属– D. 纺织品3.以下哪一项不属于冲压工艺的主要特点〔〕– A. 生产效率高– B. 适用于小批量生产– C. 建模时间长– D. 加工精度高4.冲压模具在设计中，应注意以下哪一项〔〕– A. 模具材料的选择– B. 模具结构的合理性– C. 模具的加工工艺– D. 所有选项都正确5.以以下图所示的模具属于〔〕模具图片– A. 剪切模– B. 冲孔模– C. 弯曲模– D. 压铸模二、判断题1.冲压工艺是一种无损加工方法。

〔〕2.冲床是冲压工艺中常用的加工设备之一。

〔〕3.冲压模具的主要功能是通过冲击力对金属材料进行形状的变化。

〔〕4.冲压工艺中的模具设计可以直接影响产品的外观和质量。

〔〕5.冲压工艺主要适用于大批量生产，不适用于小批量或单件生产。

〔〕三、简答题1.请简要介绍冲压工艺的主要步骤。

2.冲压模具的常用材料有哪些？请分别列举其特点。

3.冲压工艺中的模具结构有哪些常见形式？请举例说明。

4.冲压工艺在汽车制造中的应用有哪些？5.冲压工艺在电子产品制造中的应用有哪些？四、综合题请以某个具体的产品为例，结合冲压工艺和模具设计知识，详细描述该产品的冲压加工过程，并分析该产品冲压工艺中可能存在的难点和解决方法。

注意：本文档为Markdown文本格式，请在支持Markdown格式的编辑器中查看。

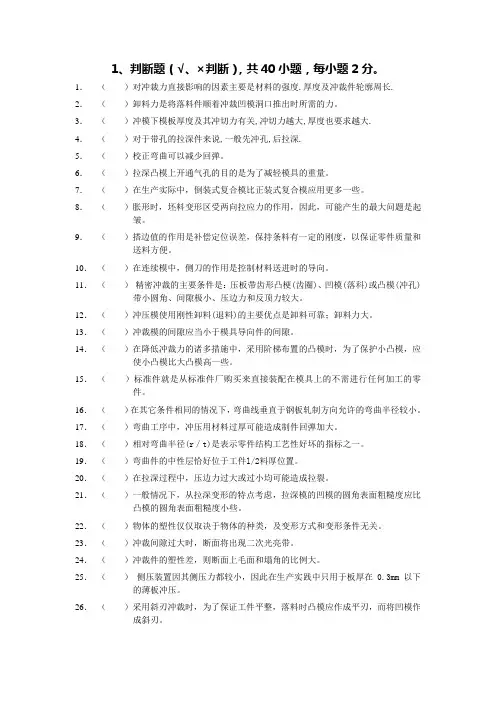

1、判断题（√、×判断），共40小题，每小题2分。

1．（）对冲裁力直接影响的因素主要是材料的强度.厚度及冲裁件轮廓周长. 2．（）卸料力是将落料件顺着冲裁凹模洞口推出时所需的力。

3．（）冲模下模板厚度及其冲切力有关,冲切力越大,厚度也要求越大.4．（）对于带孔的拉深件来说,一般先冲孔,后拉深.5．（）校正弯曲可以减少回弹。

6．（）拉深凸模上开通气孔的目的是为了减轻模具的重量。

7．（）在生产实际中，倒装式复合模比正装式复合模应用更多一些。

8．（）胀形时，坯料变形区受两向拉应力的作用，因此，可能产生的最大问题是起皱。

9．（）搭边值的作用是补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。

10．（）在连续模中，侧刀的作用是控制材料送进时的导向。

11．（）精密冲裁的主要条件是：压板带齿形凸梗(齿圈)、凹模(落科)或凸模(冲孔)带小圆角、间隙极小、压边力和反顶力较大。

12．（）冲压模使用刚性卸料(退料)的主要优点是卸料可靠；卸料力大。

13．（）冲裁模的间隙应当小于模具导向件的间隙。

14．（）在降低冲裁力的诸多措施中，采用阶梯布置的凸模时，为了保护小凸模，应使小凸模比大凸模高一些。

15．（）标准件就是从标准件厂购买来直接装配在模具上的不需进行任何加工的零件。

16．（）在其它条件相同的情况下，弯曲线垂直于钢板轧制方向允许的弯曲半径较小。

17．（）弯曲工序中，冲压用材料过厚可能造成制件回弹加大。

18．（）相对弯曲半径(r／t)是表示零件结构工艺性好坏的指标之一。

19．（）弯曲件的中性层恰好位于工件l/2料厚位置。

20．（）在拉深过程中，压边力过大或过小均可能造成拉裂。

21．（）一般情况下，从拉深变形的特点考虑，拉深模的凹模的圆角表面粗糙度应比凸模的圆角表面粗糙度小些。

22．（）物体的塑性仅仅取决于物体的种类，及变形方式和变形条件无关。

23．（）冲裁间隙过大时，断面将出现二次光亮带。

24．（）冲裁件的塑性差，则断面上毛面和塌角的比例大。

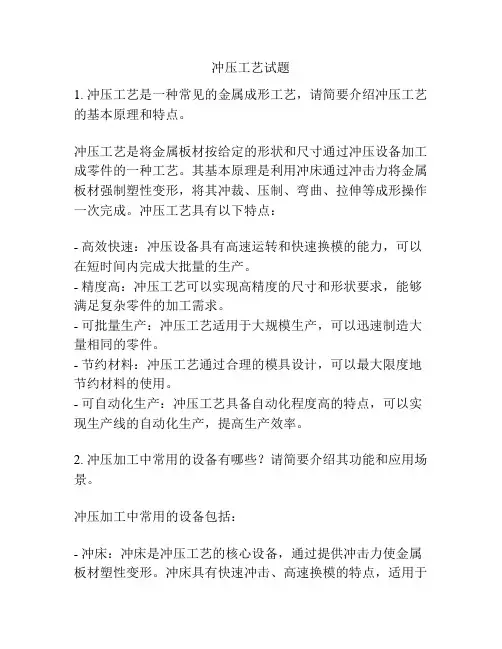

冲压工艺试题1. 冲压工艺是一种常见的金属成形工艺，请简要介绍冲压工艺的基本原理和特点。

冲压工艺是将金属板材按给定的形状和尺寸通过冲压设备加工成零件的一种工艺。

其基本原理是利用冲床通过冲击力将金属板材强制塑性变形，将其冲裁、压制、弯曲、拉伸等成形操作一次完成。

冲压工艺具有以下特点：- 高效快速：冲压设备具有高速运转和快速换模的能力，可以在短时间内完成大批量的生产。

- 精度高：冲压工艺可以实现高精度的尺寸和形状要求，能够满足复杂零件的加工需求。

- 可批量生产：冲压工艺适用于大规模生产，可以迅速制造大量相同的零件。

- 节约材料：冲压工艺通过合理的模具设计，可以最大限度地节约材料的使用。

- 可自动化生产：冲压工艺具备自动化程度高的特点，可以实现生产线的自动化生产，提高生产效率。

2. 冲压加工中常用的设备有哪些？请简要介绍其功能和应用场景。

冲压加工中常用的设备包括：- 冲床：冲床是冲压工艺的核心设备，通过提供冲击力使金属板材塑性变形。

冲床具有快速冲击、高速换模的特点，适用于大规模生产。

- 模具：模具是冲压加工中不可缺少的一部分，用于固定工件并冲压出所需的形状和尺寸。

常见的冲压模具包括冲切模、成形模、弯曲模等。

- 压力机：压力机是用压力作用于工件上并使其产生变形的装置。

在冲压加工中，压力机用于对金属板材进行成形、弯曲等操作。

- 剪板机：剪板机是专门用于剪切金属板材的设备。

它通过剪切刀具对金属板材进行切割和裁剪，是冲压加工中常用的初步加工设备。

- 飞剪机：飞剪机是一种专用于将大型卷板材料切割成所需长度的设备。

在冲压加工中，可以使用飞剪机将卷板切割成适当长度的板材。

这些设备的应用场景包括汽车制造、家电制造、电子设备制造等各个行业中对金属板材进行冲压加工的领域。

冲压工试题考试和答案一、单项选择题（每题2分，共20分）1. 冲压加工的主要设备是（）。

A. 车床B. 铣床C. 磨床D. 冲床答案：D2. 冲压加工中，材料的变形方式是（）。

A. 弯曲B. 拉伸C. 剪切D. 以上都是答案：D3. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 以上都不是答案：B4. 在冲压加工中，材料的厚度变化主要取决于（）。

A. 材料的强度B. 材料的硬度C. 材料的塑性D. 以上都不是答案：C5. 冲压加工中，材料的硬度对加工的影响主要表现在（）。

A. 影响材料的塑性B. 影响材料的强度C. 影响材料的韧性D. 以上都是答案：D6. 冲压加工中，材料的表面质量对加工的影响主要表现在（）。

A. 影响材料的塑性B. 影响材料的强度C. 影响材料的韧性D. 影响材料的表面粗糙度答案：D7. 冲压加工中，材料的表面粗糙度对加工的影响主要表现在（）。

A. 影响材料的塑性B. 影响材料的强度C. 影响材料的韧性D. 影响材料的表面质量答案：D8. 冲压加工中，材料的表面粗糙度对加工的影响主要取决于（）。

A. 材料的硬度B. 材料的塑性C. 材料的韧性D. 以上都不是答案：B9. 冲压加工中，材料的表面粗糙度对加工的影响主要取决于材料的（）。

A. 硬度B. 塑性C. 韧性D. 以上都不是答案：B10. 冲压加工中，材料的表面粗糙度对加工的影响主要取决于材料的塑性（）。

A. 硬度B. 塑性C. 韧性D. 以上都不是答案：B二、多项选择题（每题3分，共30分）1. 冲压加工的主要设备包括（）。

A. 冲床B. 剪板机C. 折弯机D. 压力机答案：ABCD2. 冲压加工中，材料的变形方式包括（）。

A. 弯曲B. 拉伸C. 剪切D. 挤压答案：ABCD3. 冲压加工中，材料的塑性变形主要发生在（）。

A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 以上都不是答案：ABC4. 在冲压加工中，材料的厚度变化主要取决于（）。

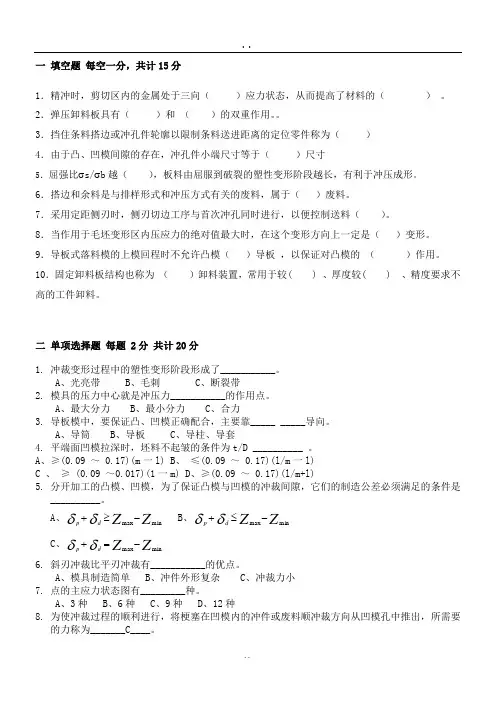

一 填空题 每空一分，共计15分1．精冲时，剪切区内的金属处于三向（ ）应力状态，从而提高了材料的（ ） 。

2．弹压卸料板具有（ ）和 （ ）的双重作用。

3．挡住条料搭边或冲孔件轮廓以限制条料送进距离的定位零件称为（ ）4．由于凸、凹模间隙的存在，冲孔件小端尺寸等于（ ）尺寸5．屈强比σs/σb 越（ ），板料由屈服到破裂的塑性变形阶段越长，有利于冲压成形。

6．搭边和余料是与排样形式和冲压方式有关的废料，属于（ ）废料。

7．采用定距侧刃时，侧刃切边工序与首次冲孔同时进行，以便控制送料（ ）。

8．当作用于毛坯变形区内压应力的绝对值最大时，在这个变形方向上一定是（ ）变形。

9．导板式落料模的上模回程时不允许凸模（ ）导板 ，以保证对凸模的 （ ）作用。

10．固定卸料板结构也称为 （ ）卸料装置，常用于较( ) 、厚度较( ) 、精度要求不高的工件卸料。

二 单项选择题 每题 2分 共计20分1. 冲裁变形过程中的塑性变形阶段形成了___________。

A 、光亮带B 、毛刺C 、断裂带2. 模具的压力中心就是冲压力___________的作用点。

A 、最大分力B 、最小分力C 、合力3. 导板模中，要保证凸、凹模正确配合，主要靠_____ _____导向。

A 、导筒B 、导板C 、导柱、导套4. 平端面凹模拉深时，坯料不起皱的条件为t/D __________ 。

A 、≥(0.09 ～ 0.17)(m 一l)B 、 ≤(0.09 ～ 0.17)(l/m 一l)C 、 ≥ (0.09 ～0.017)(1一m)D 、≥(0.09 ～ 0.17)(l/m+l)5. 分开加工的凸模、凹模，为了保证凸模与凹模的冲裁间隙，它们的制造公差必须满足的条件是__________。

A 、Z Z d p min max -≥+δδB 、Z Z d p min max -≤+δδC 、Z Z d p min max -=+δδ6. 斜刃冲裁比平刃冲裁有___________的优点。

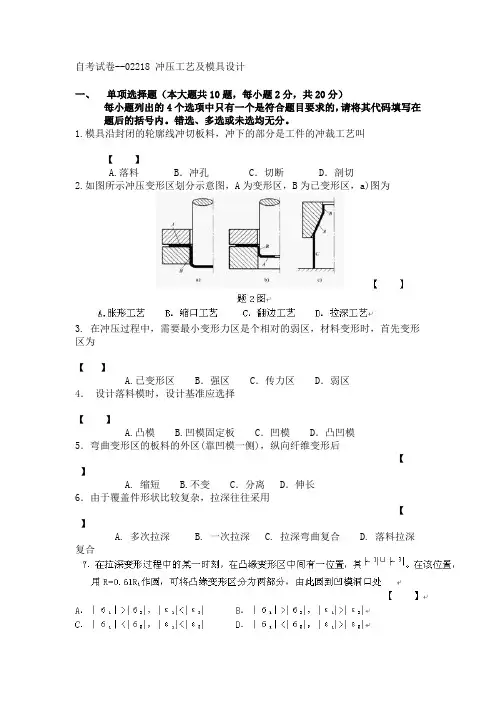

自考试卷--02218 冲压工艺及模具设计一、单项选择题（本大题共10题，每小题2分，共20分）每小题列出的4个选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫【】A.落料 B．冲孔 C．切断 D．剖切2.如图所示冲压变形区划分示意图，A为变形区，B为已变形区，a)图为3. 在冲压过程中，需要最小变形力区是个相对的弱区，材料变形时，首先变形区为【】A.已变形区 B．强区 C．传力区 D．弱区4．设计落料模时，设计基准应选择【】A.凸模B.凹模固定板 C．凹模 D．凸凹模5．弯曲变形区的板料的外区(靠凹模一侧)，纵向纤维变形后【】A. 缩短B.不变 C．分离 D．伸长6．由于覆盖件形状比较复杂，拉深往往采用【】A. 多次拉深B. 一次拉深C. 拉深弯曲复合D. 落料拉深复合8．在多工位精密级进模具冲压时，条料的精确定位主要依靠【】A. 送料装置B. 导正销C. 导料钉D.导料板9．如图所示的阶梯形零件，当材料相对厚度t/D×100＞1，且阶梯之间的直径之差和零件的高度较小时，可一次拉深成形的条件是二,多项选择题（本大题共6题，每小题2分，共12分）每小题列出的4个选项中至少有二个是符合题目要求的，请将其代码填写在题后的括号内。

未选、错选、多选或少选均无分。

1．采用弹压卸料板的普通冲裁模具，弹压卸料板具有作用。

【】A.压料B.导料C.顶料D.卸料2. 当弯曲变形程度较大（r／t＜5）时，变形区的应力和应变状态为立体塑性弯曲应力应变状态。

在宽板(B/t＞3)弯曲时，弯曲变形区内侧的应力应变状态为3．圆筒形制件在拉深成形时，一般是底部厚度略有变簿，且筒壁从下向上逐渐【】A.厚度增厚B. 厚度减簿 C．硬度增加 D．硬度减少4．以下工序不属于伸长类变形的是【】A. 内孔翻边B. 缩口C. 胀形D. 弯曲内侧变形5. 拉深时，要求拉深件的材料应具有、【】A. 小的的板厚方向性系数B. 低的屈强比C. 良好塑性D. 高的屈强比6. 多工位精密级进模在送料时，控制送料进距和初定位常选用【】A. 侧刃B. 自动送料机构C. 始用挡销D. 导正销三,填空题(本大题共10题，每空1分，共20分)请在每题的空格中填上正确答案。

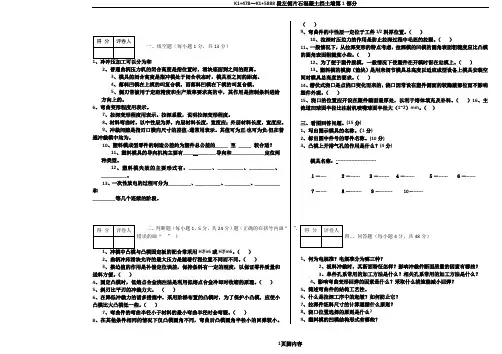

一、填空题（每小题1分，共13分）1、冷冲压加工可以分为和2、普通曲柄压力机的闭合高度是指位置时，滑块底面到之间的距离。

3、模具的闭合高度是指冲模处于闭合状态时，模具至之间的距离。

4、落料凹模在上模的叫复合模，而落料凹模在下模的叫复合模。

5、侧刃常被用于定距精度和生产效率要求高的中，其作用是控制条料进给方向上的。

6、弯曲变形程度用表示。

7、拉深变形程度用表示。

拉深系数，说明拉深变形程度。

8、材料弯曲时，以中性层为界，内层材料长度，宽度应；外层材料长度，宽度应。

9、冲裁间隙是指刃口横向尺寸的差值,,通常用表示。

其值可为正,也可为负,但在普通冲裁模中均为。

10、塑料模成型零件的制造公差约为塑件总公差的_____ 至 _____ 较合适？11、塑料模具的导向机构主要有_____________导向和_____________定位两种类型。

12、塑料模失效的主要形式有：_________、__________、__________、__________。

13、一次性放电的过程可分为_________、__________、__________、__________和_________等几个连续的阶段。

二、判断题（每小题1。

5分，共24分）题（正确的在括号内画“”错误的画“” ）1、冲模中凸模与凸模固定板的配合常采用H7/n6或H7/m6。

（ ）2、曲柄冲床滑块允许的最大压力是随着行程位置不同而不同。

（ ）3、搭边值的作用是补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。

（ ）4、固定凸模时，低熔点合金浇注法是利用低熔点合金冷却时收缩的原理。

（ ）5、斜刃比平刃的冲裁力大。

（ ）6、在降低冲裁力的诸多措施中，采用阶梯布置的凸模时，为了保护小凸模，应使小凸模比大凸模低一些。

（ ）7、弯曲件的弯曲半径小于材料的最小弯曲半径时会弯裂。

（ ）8、在其他条件相同的情况下仅凸模圆角不同，弯曲后凸模圆角半径小的回弹较小。

冲压工试题库及参考答案一、单选题（共50题，每题1分，共50分）1、以下不属于提高伸长类变形成形极限的措施是。

A、减小变形不均匀程度B、减小材料厚度C、提高材料的塑性正确答案：B2、在矫正结构件变形时，由于受条件的限制，采用较多的矫正方法是（）。

A、火焰矫正B、全加热矫正C、机械矫正正确答案：A3、线状加热时，横向收缩（）纵向收缩，其收缩量随加热区宽度的增加而增。

A、等于B、小于C、不确定D、大于正确答案：D4、弯曲过程中，弯曲中性层受力，拉，压。

A、受拉，受压B、不受拉，受压C、受拉，不受压D、不受拉，不受压正确答案：D5、收边就是使工件单边起皱而（）的方法。

A、卷曲成型B、弯曲成形C、收料成型正确答案：B6、物体质量的计算公式为密度乘以。

A、长度B、体积C、面积D、截面积正确答案：B7、铜属于重金属，在腐蚀性、导电、散热等方面和（）相似。

A、铸铁B、铝C、不锈钢正确答案：B8、厚向异性系数r是指单向拉伸试样宽度应变和厚向应变的比值，下面对其描述错误的是A、当r＜1时，板料宽度方向比厚度方向容易产生变形B、在拉深变形中，加大r值，板料宽度方向易于变形，毛坯切向易于收缩不易起邹，有利于提高变形程度和提高产品质量C、r值越大，板料抵抗变薄的能力越强正确答案：A9、碳的质量分数不小于0.6%的钢称为。

A、铸铁B、中碳钢C、高碳钢D、低碳钢正确答案：C10、圆柱的圆度误差一般是反映在（）变动上。

A、直径B、半径C、圆度正确答案：A11、能进行三个方向送料，操作方便的模型结构是。

A、四导柱导架B、后侧导柱模架C、对角导柱模架D、中间导柱模架正确答案：B12、弹性变形发生时，应力与应变之间的关系是的A、线性可逆B、线性不可逆C、非线性可逆D、非线性不可逆正确答案：A13、以下对固定卸料板适用范围描述错误的是。

A、平直度要求不很高的冲裁件B、板料较厚（大于 0.5mm）C、质量要求较高的冲裁件或薄板冲裁D、卸料力较大正确答案：C14、阶梯冲裁时，大凸模长度应比小凸模长度长，可以保证冲裁时凸模先冲。

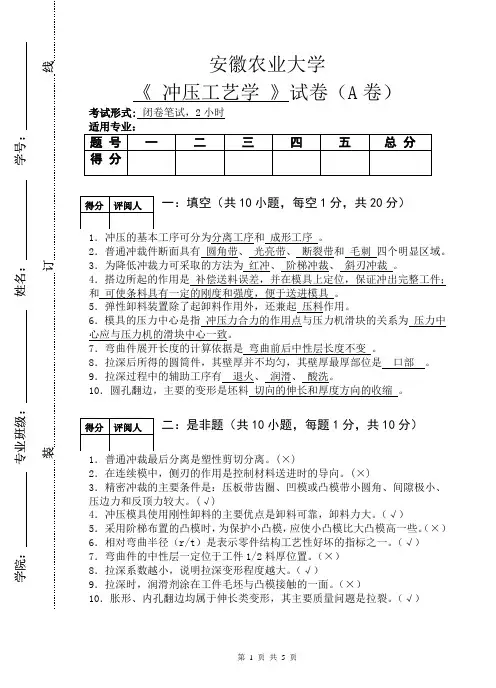

安徽农业大学 《 冲压工艺学 》试卷（A 卷） 考试形式: 闭卷笔试，2小时一：填空（共10小题，每空1分，共20分） 1．冲压的基本工序可分为分离工序和 成形工序 。

2．普通冲裁件断面具有 圆角带、 光亮带、 断裂带和 毛刺 四个明显区域。

3．为降低冲裁力可采取的方法为 红冲、 阶梯冲裁、 斜刃冲裁 。

4．搭边所起的作用是 补偿送料误差，并在模具上定位，保证冲出完整工件； 和 可使条料具有一定的刚度和强度，便于送进模具 。

5．弹性卸料装置除了起卸料作用外，还兼起 压料作用。

6．模具的压力中心是指 冲压力合力的作用点与压力机滑块的关系为 压力中心应与压力机的滑块中心一致。

7．弯曲件展开长度的计算依据是 弯曲前后中性层长度不变 。

8．拉深后所得的圆筒件，其壁厚并不均匀，其壁厚最厚部位是 口部 。

9．拉深过程中的辅助工序有 退火、 润滑、 酸洗。

10．圆孔翻边，主要的变形是坯料 切向的伸长和厚度方向的收缩。

二：是非题（共10小题，每题1分，共10分） 1．普通冲裁最后分离是塑性剪切分离。

(×) 2．在连续模中，侧刃的作用是控制材料送进时的导向。

(×) 3．精密冲裁的主要条件是：压板带齿圈、凹模或凸模带小圆角、间隙极小、 压边力和反顶力较大。

(√)4．冲压模具使用刚性卸料的主要优点是卸料可靠，卸料力大。

（√） 5．采用阶梯布置的凸模时，为保护小凸模，应使小凸模比大凸模高一些。

（×）6．相对弯曲半径（r/t ）是表示零件结构工艺性好坏的指标之一。

（√） 7．弯曲件的中性层一定位于工件1/2料厚位置。

（×） 8．拉深系数越小，说明拉深变形程度越大。

（√） 9．拉深时，润滑剂涂在工件毛坯与凸模接触的一面。

（×） 10．胀形、内孔翻边均属于伸长类变形，其主要质量问题是拉裂。

（√）学院：专业班级：姓名： 学号：装订线三：指出下图中的模具按工序组合程度是何种类型的得分评阅人模具，其特点是什么？并指出零件1、零件3、零件5、零件6、零件7的作用。

冲压工艺与模具设计试卷+答案1．在冲压工艺中，有时也采用加热成形方法，加热的目的是（），增加材料在一次成型中所能达到的变形程度；（）提高工件的成形准确度。

2．材料对各种冲压加工方法的适应能力称为材料的（）。

3．冲裁件的切断面由（）、（）、（）、（）四个部分组成。

4．当间隙值较大时，冲裁后因材料的弹性回复使（）凹模尺寸；冲孔件的孔径( )。

5．凸、凹模分开制造时，它们的制造公差应符合( )的条件。

6．按工序组合程度分，冲裁模可分为 ( )、( ) 和( )等几种。

7．对于大中型的凸、凹模或形状复杂，局部薄弱的小型凸、凹模常采用（）。

8．、材料的塑性（），塑性变形的稳定性越强，许可的最小弯曲半径就（）。

9．在弯曲工艺方面，减小回弹最适当的措施是（）。

10．拉深件的壁厚（）。

下部壁厚略有（），上部却有所（）。

1．拉深后坯料的径向尺寸 _____ _____ ，切向尺寸 ___ _ ______ 。

A、增大减小B、增大增大C、减小增大D、减小减小 2．有凸缘筒形件拉深、其中 __________ 对拉深系数影响最大。

A、凸缘相对直径B、相对高度C、相对圆角半径3．为保证弯曲可靠进行，二次弯曲间应采用 ____ ____ 处理。

A 、淬火B 、回火C 、退火 D、正火4、弯曲件为 ____ ____ ，无需考虑设计凸、凹模的间隙。

A 、π形B 、 V 形C 、 U 形 D、桶形5、能进行三个方向送料，操作方便的模架结构是 _________ 。

A 、对角导柱模架 B 、后侧导柱模架 C 、中间导柱模架 D、四导柱导架 6、凸模与凸模固定板之间采用 ____ 配合，装配后将凸模端面与固定板一起磨平。

A 、 H7/h6B 、 H7/r6C 、 H7/m6 D、M7/h67、侧刃与导正销共同使用时，侧刃的长度应 __________ 步距。

A 、? B 、?C 、＞D 、＜8、对步距要求高的级进模，采用 ___________ 的定位方法。

冲压工艺模具学（A 卷）答案一、名词解释（每题2分，共10分）1．拉伸类成形工序：是指成形过程中材料变形区内最大主应力为拉应力，相对应方向上的主应变为拉应变，变形区材料有明显变薄之特征的成形工序。

2．模具压力中心：冲裁时的合力作用点或多工序模各工序冲压力的合力作用点，称为模具压力中心。

3．应力中性层：板料弯曲时，弯曲变形区中部存在有一应力突然变化或不连续的纤维层，称为应力中性层。

4．板料的冲压性能：是指板料对各种冲压加工方法的适应能力，包括加工的简便程度，工件的质量、精度、强度、刚度，极限变形程冻结性、贴模性，模具寿命及加工能量消耗等。

5．模具闭合高度：是指模具在最低工作位置时，上模座的上顶面与下模座的下底面间的距离。

二、判断题（每题1分，共10分）1．（错）2．（错）3．（对）4．（对）5．（错）6．（错）7．（错）8．（对）9．（错）10．（错）三、简答题：（每题10分，共40分）1．答：模具间隙对冲裁件的影响：当间隙过小时，冲裁件断面出现双光亮带，且光亮带变宽，零件穹弯小，断面斜度和圆角小，对冲孔件其孔径小于凸模刃口尺寸，落料件尺寸会大于凹模尺寸。

当间隙过大时，零件断面出现两个斜度，光亮带较窄，圆角和斜度较大，穹弯厉害，毛刺大，冲孔孔径大于凸模刃口尺寸，落料件尺寸小于凹模刃口尺寸。

当模具间隙不均匀时，在间隙不合理处将出现毛刺，断面质量差。

只有当间隙适当时，零件断面斜度很小，且比较平直光滑，毛刺小，无裂纹分层，断面质量比较满意。

对冲裁力的影响：间隙增大，冲裁力可得到一定程度的降低，当单向间隙介于料厚的5%-20%时，冲裁力的降低并不显著，但卸料力和推件力显著降低，一般当单向间隙增大到料厚的15%-25%时，卸料力几乎为零。

但当间隙继续增大时，因毛刺增大等因素，回引起卸料力、顶件力迅速增大。

间隙减小，冲裁力增大，只有在合理间隙情况下，冲裁力最小。

对模具寿命的影响：过小的间隙加剧了刃口的磨损，易导致凹模涨裂；间隙过大，零件毛刺增大，卸料力增大，反而使刃口磨损加大，所以，只有适当大的间隙才能起到延长模具寿命的作用。

冲压工艺及模具设计试题1答案一、填空题(50分)1.冷冲模是利用安装在压力机上的模具对材料施加压力，使其变形或分离，从而获得冲件的一种压力加工方法。

（4）2.冲压加工获得的零件一般无需进行（机械）加工，因而是一种节省原材料、节省能耗的少、无（废料）的加工方法。

(2)3.性变形的物体体积保持不变，其表达式可写成ε1+ε2+ε3=0。

(2)4.材料的冲压成形性能包括（形状冻结性）和（贴模性）两部分内容。

(2)5、材料的应力状态中，压应力的成分（愈大），拉应力的成分（愈小），愈有利于材料塑性的发挥。

(2)6、用的金属材料在冷塑性变形时，随变形程度的增加，所有强度指标均（提高），硬度也（提高），塑性指标（降低），这种现象称为加工硬化。

(3)7、件的切断面由（圆角带、光亮带、剪裂带、毛刺区）四个部分组成。

(4)8、裁变形过程大致可分为（弹性变形阶段、塑性变形阶段、断裂分离阶段）的三个阶段。

(3)10、在设计模具时，对尺寸精度、断面垂直度要求高的工件，应选用（较小）的间隙值；对于断面垂直度与尺寸精度要求不高的工件，以提高模具寿命为主，应选用（较大）的间隙值。

(2)11、孔时，因工件的小端尺寸与凸模尺寸一致，应先确定凸模尺寸，即以凸模尺寸为基础，为保证凸模磨损到一定程度仍能冲出合格的零件，故从孔凸模基本尺寸应取（在制件的最大极限尺寸附近），而冲孔凹模基本尺寸则按凸模基本尺寸（加上最小初始双面间隙）。

(2)12、凸、凹模分别加工的优点是凸、凹模具有（互换性），制造周期（短），便于（维修）。

其缺点是（制造公差）小，凸、凹模的制造公差应符合（δp+δd≤△Z）的条件。

（5）13、搭边是一种（工艺）废料，但它可以补偿（定位）误差和（板料宽度）误差，确保制件合格；搭边还可（提高条料的刚性），提高生产率；此外还可避免冲裁时条料边缘的毛刺被（拉入模具间隙），从而提高模具寿命。

(5)14、为了实现小设备冲裁大工件或使冲裁过程平稳以减少压力机的震动，常用（阶梯凸模冲裁）法、（斜刃冲裁）和（加热冲裁）法来降低冲裁力。

《冲压工艺与核具设计》考试试卷一、填空（20分，每空1分）1 •冷冲压分为___________ 和 ___________ 两大类工序。

2. 冷冲压是利用安装在压力机上的_________ 对材料__________ ,而获得所需零件的一种加工方法。

3. 一般的金属材料在冷塑变形时会引起材料性能的变化。

随看变形程度的增加，所有的强度、硬度都________ ，同时塑性指标_________ ,这种现象称为冷作硬化。

4. 简单圆筒件拉深时变形程度以_________ 表示，其值越大，变形程度越__________ o5. 材料的屈强比_________ ，均匀延伸率 ________ 有利于成形极限的提高。

6. 冲裁件的断面分为_________ , _________ , ________ , ________ ,四个区域。

7. 弯曲件的变形程度用_________ 表示，弯曲中最容易出现的问题为 __________&扩孔变形区的应力性质为___________ ,英可能产生的质量问题是___________9.精冲时冲裁变形区的材料处于___________ ,并且由于采用了__________ 的间隙，冲裁件尺寸精度可达IT8-IT6级。

二、选择（20分，每空2分）1. 弯曲时的变形程度以_________ 表示。

弯曲变形程度越大，其回弹值越____________A、拉深系数B、相对半径C、大D、小2. 弯曲变形前后_________ 长度保持不变，所以弯曲件展开长度的计算以________ 为依据。

A、中性层B、中心层C、两者皆可3. 冲裁件的未注公差等级为________ 级，一般要求模具零部件公差等级__________ 冲压件3—4个公差等级。

A、IT11B、IT12C、IT13D、IT14E、高于F、低于4. 连续冲裁排样时，切断工序必须安排在_________ 工位。

03级冲压工艺学期末考试试卷—一、填空题1.冷冲压生产常用的材料有黑色金属、有色金属、非金属材料。

2.物体在外力的作用下会产生变形，如果外力取消后，物体不能恢复到原来的形状和尺寸这种变形称为塑性变形。

3.从广义来说，利用冲模使材料相互之间分离的工序叫冲裁。

它包括冲孔、落料、切断、修边、等工序。

但一般来说，冲裁工艺主要是指冲孔和落料工序。

4.冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成5.减小塌角、毛刺和翘曲的主要方法有：尽可能采用合理间隙的下限值保持模具刃口的锋利、合理选择塔边值、采用压料板和顶板等措施。

6.冲裁凸模和凹模之间的间隙，不仅对冲裁件的质量有极重要的影响，而且还影响模具寿命、冲裁力、卸料力和推件力等。

7.所选间隙值的大小，直接影响冲裁件的断面和尺寸精度。

8•间隙过小，模具寿命会缩短，采用较大的间隙，可延长模具寿命。

凸、凹模分别加工的优点是凸、凹模具有互换性，制造周期短，便于成批生产。

其缺点是模具制造公差小、模具制造困难、成本较高。

9 ? 材料的利用率是指冲裁件实际面积与板料面积之比，它是衡量合理利用材料的指标。

将板料、型材、管材或棒料等弯成一定角度、一定曲率，形成一定形状的零件的冲压方法称为弯曲。

10、弯曲变形区内应变等于零的金属层称为应变中性层。

11、板料塑性弯曲的变形特点是：（1 ）中性层内移（2）变形区板料的厚度变薄（3 ）变形区板料长度增加（4 ）对于细长的板料，纵向产生翘曲，对于窄板，剖面产生畸变。

12、拉深是是利用拉深模将平板毛坯压制成开口空心件或将开口空心件进一步变形的冲压工艺。

13、拉深系数m 是拉深后的工件直径和拉深前的毛坯直径的比值，m 越小，则变形程度越大。

14、拉深时，凸缘变形区的起皱和筒壁传力区的拉裂是拉深工艺能否顺利进行的主要障碍。

15、拉深凹模圆角半径大，允许的极限拉深系数可减小，但过大的圆角半径会使板料悬空面积增大，容易产生失稳起皱。

16、对于大中型和精度要求高的冲压件，冲压时一般选用闭式压力机。

冲压工艺试题
以下是一些与冲压工艺相关的试题：
1. 什么是冲压工艺？请简要描述其主要过程步骤。

2. 冲压工艺的主要应用领域有哪些？请列举并简要描述其中一个应用领域。

3. 冲压工艺中常用的机床有哪些？请列举并简要描述其中一个机床的特点和应用。

4. 冲压工艺中常用的材料有哪些？请列举并简要描述其中一个材料的特点和应用。

5. 冲压工艺中常用的模具有哪些？请列举并简要描述其中一个模具的结构和功能。

6. 冲压工艺中常见的故障有哪些？请列举并简要描述其中一个故障的原因和解决方法。

7. 冲压工艺中的质量控制方法有哪些？请列举并简要描述其中一个质量控制方法的原理和应用。

8. 冲压工艺中的安全注意事项有哪些？请列举并简要描述其中一个安全注意事项的重要性和应对方法。

9. 冲压工艺在未来的发展趋势有哪些？请简要描述其中一个发展趋势以及对行业的影响。

10. 冲压工艺中的节能减排措施有哪些？请列举并简要描述其
中一个节能减排措施的原理和效果。

以上试题旨在考察对冲压工艺的基本概念、原理和应用的理解。

请根据自己的知识和实际情况进行回答。

一、填空（20×1=20）1、在生产中采用的冷冲压工艺方法是多种多样的，概括起来可以分为分离工序和成形工序。

2、冲裁变形过程主要包括弹性变形、塑性变形和断裂分离三个阶段。

3、在冲裁模结构中，工作零件主要包括凸模、凹模、凸凹模。

4、模具的卸料方式可以分为弹性卸料和刚性卸料。

5、落料凹模在上模的叫倒装复合模；落料凹模在下模的叫正装复合模。

6、要使冷冲压模具正常而平稳地工作，必须使模具压力中心与模柄的轴心线重合（或偏移不大）。

7、在弯曲工艺中，生产中常用相对弯曲半径来表示弯曲变形的大小。

8、拉深模中，压边圈的作用是防止工件在变形过程中发生起皱。

9、拉深变形程度用拉深系数表示。

10、孔翻边时的极限变形程度可用翻边系数来计算，其值为翻边前孔的直径与翻边后所得到竖边的直径之比。

11、圆筒形工件拉深时的危险断面在凸模圆角处。

二、名词解释（5×4=20）弹性变形：作用于物体的外力出除后，由外力引起的变形随之消失，物体能完全恢复到原有的形状和尺寸。

连续模：压力机的一次冲程中，在模具的不同部位上同时完成数道冲裁工序的模具。

弯曲：把平板毛坯、型材或管材等弯成一定的曲率、一定的角度形成一定形状零件的冲压工序。

起皱：在拉深过程中，当毛坯的相对厚度较小时，毛坯变形区在切向压应力的作用下失稳而造成的。

胀形：在双向拉应力的作用下实现的变形，主要用于平板毛坯的局部胀形、圆柱空心毛坯胀形和拉形等。

三、判断（5×2=10）1、在连续模中，侧刀的作用是控制材料送进时的导向。

（×）2、普通冲裁的最后分离是塑性剪切分离。

（×）3、精密冲裁的主要条件是：压板带齿形圈、凹模（落料）和凸模（冲孔）带小圆角、间隙极小、压边力和反顶力较大。

（√）4、弯曲件的中性层一定位于工件1/2位置。

（×）5、拉深系数越小，说明拉深变形程度越大。

（√）四、简述题（6×5=30）1、简述冲裁变形的过程。
