第十一章 电路及其应用精选试卷训练(Word版 含解析)

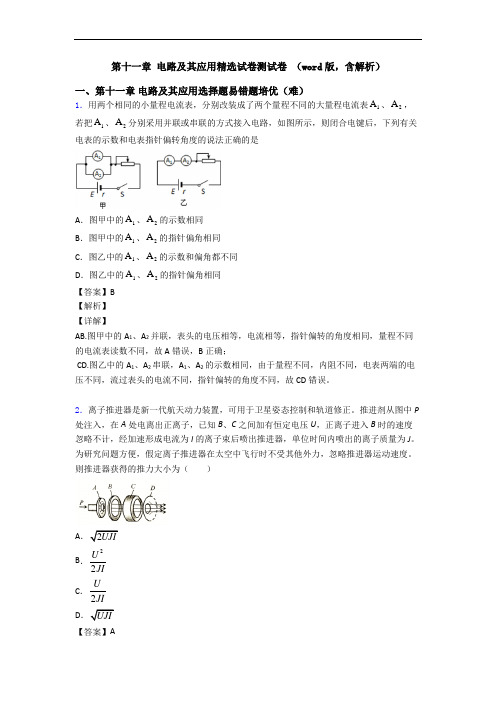

第十一章 电路及其应用精选试卷测试卷 （word 版，含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同【答案】B【解析】【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。

2．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。

推进剂从图中P 处注入，在A 处电离出正离子，已知B 、C 之间加有恒定电压U ，正离子进入B 时的速度忽略不计，经加速形成电流为I 的离子束后喷出推进器，单位时间内喷出的离子质量为J 。

为研究问题方便，假定离子推进器在太空中飞行时不受其他外力，忽略推进器运动速度。

则推进器获得的推力大小为（ ）A 2UJIB ．22U JIC ．2U JID UJI 【答案】A【解析】 【分析】 【详解】在A 处电离出正离子，经B 、C 间电压加速后，由动能定理可知212qU mv =解得 2qU v m= 以t 秒内喷射的离子为研究对象，应用动量定理有Ft nmv =又因为=nq I t =nm J t解得 2F UJI =根据牛顿第三定律知推进器获得的推力大小为2UJI ，选项A 正确，BCD 错误。

故选A 。

3．如图是有两个量程的电压表，当使用a 、b 两个端点时，量程为0～10 V ，当使用a 、c 两个端点时，量程为0～100 V ．已知电流表的内阻R g 为500 Ω，满偏电流I g 为1 mA ，则电阻R 1、R 2的值( )A ．9500Ω；90000ΩB ．90000Ω；9500ΩC ．9500Ω；9000ΩD ．9000Ω；9500Ω【答案】A【解析】【详解】由图示电路图可知110V ()g g I R R +=，1210()0V g g I R R R ++=，代入数据解得19500ΩR =，290000ΩR =A. 9500Ω；90000Ω与分析相符，符合题意B. 90000Ω；9500Ω与分析不符，不符合题意C. 9500Ω；9000Ω与分析不符，不符合题意D. 9000Ω；9500Ω与分析不符，不符合题意4．如图所示，甲、乙两个电路都是由一个灵敏电流计G 和一个滑动变阻器R 组成，()1甲表是电流表，R 增大时量程增大()2甲表是电流表，R 增大时量程减小()3乙表是电压表，R 增大时量程增大()4乙表是电压表，R 增大时量程减小下列说法正确的是( )A ．()1和()3B ．()1和()4C ．()2和()3D ．()2和()4【答案】C【解析】【分析】灵敏电流计G 和变阻器R 并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G 和变阻器R 串联时，由于变阻器的分压，测量的电压增大，改装成电压表．【详解】由图甲所示可知，G 与电阻R 并联，甲表是电流表，R 增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G 与R 串联，乙是电压表，R 增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C 正确；故选C ．【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．5．如图所示是一个电路的一部分,其中R 1=10Ω,R 2=4Ω,R 3=4Ω,I 1=0.3A,I 2=0.5A,那么电流表测得的电流为( )A ．0.25A ，方向向右B ．0.15A ，方向向左C ．0.75A ，方向向左D ．0.35A ，方向向右【答案】A【解析】【详解】1R 两端的电压：1110.310V 3V U I R ==⨯=2R 两端的电压：2220.54V 2V U I R ==⨯=1R 左端与2R 的左端电势相等，而12U U >，则有1R 右端的电势低于2R 右端的电位。

人教版高中物理第十一章电路及其应用精选试卷达标检测（Word版含解析）一、第十一章电路及其应用选择题易错题培优（难）1．阻值相等的四个电阻、电容器C及电池(E内阻可忽略)连接成如图所示电路.开关S断开且电流稳定时，C所带的电荷量为1Q，闭合开关S，电流再次稳定后，C所带的电荷量为21.Q Q与2Q的比值为()A．25B．12C．35D．23【答案】C【解析】试题分析：根据等效电路，开关S断开时，电容器的电压12112325+3EU R ER R=⋅⨯=，得11Q CU=；S闭合时，211123+2EU R ER R=⋅=，22Q CU=，故112235Q UQ U==，故选C．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．2．如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个滑动变阻器R组成，()1甲表是电流表，R增大时量程增大()2甲表是电流表，R增大时量程减小()3乙表是电压表，R增大时量程增大()4乙表是电压表，R增大时量程减小下列说法正确的是()A．()1和()3B．()1和()4C．()2和()3D．()2和()4【答案】C【解析】【分析】灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．【详解】由图甲所示可知，G与电阻R并联，甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G与R串联，乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C正确；故选C．【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．3．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的13；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( )A．将接线柱1、2接入电路时，每一小格表示0.08AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A【答案】A【解析】【详解】AB．当接线柱1、2接入电路时，电流表A与R1并联，根据串并联电路规律可知，R1分流为1.8A，故量程为1.8A+0.6A=2.4A；故每一小格表示0.08A；故A项正确，B项错误；CD．当接线柱1、3接入电路时，A与R1并联后与R2串联，电流表的量程仍为2.4A；故每一小格表示0.08A；故CD错误。

高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷（培优篇）（Word 版 含解析）一、第十一章 电路及其应用选择题易错题培优（难）1．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>> 【答案】C 【解析】 【分析】 【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a dbc P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．2．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4R D ．4R【答案】D【解析】【详解】将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。

则2ABRR R==，24CDR R R=＝选项D正确，ABC错误。

第十一章电路及其应用精选试卷测试题（Word版含解析）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的13；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( )A．将接线柱1、2接入电路时，每一小格表示0.08AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A【答案】A【解析】【详解】AB．当接线柱1、2接入电路时，电流表A与R1并联，根据串并联电路规律可知，R1分流为1.8A，故量程为1.8A+0.6A=2.4A；故每一小格表示0.08A；故A项正确，B项错误；CD．当接线柱1、3接入电路时，A与R1并联后与R2串联，电流表的量程仍为2.4A；故每一小格表示0.08A；故CD错误。

2．两只电压表V1和V2是由完全相同的两个电流计改装成的，V1表的量程是5 V，V2表的量程是15 V，把它们串联起来接入电路中，则（）A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D．它们的示数之比、指针偏转角度之比均为1:3【答案】B【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V1表的量程是5V，V2表的量程是15V，相同的两个电流计改装，可知，V2表的内阻是V1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B项正确，ACD错误。

故选B。

3．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图所示，接通电路后，下列判断正确的是A．两只电表的指针都不偏转B．两只电表的指针偏转角相同C．电流表指针的偏转角小于电压表指针的偏转角D．电流表指针的偏转角大于电压表指针的偏转角【答案】C【解析】【分析】【详解】电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；两表串联后，通过电流表的总电流与电压表的电流相等，由于电流表改装成大量程电流表是并联较小的分流电阻，所以大部分电流通过了分流电阻，通过表头的电流很小，电流表指针的偏转角小于电压表指针的偏转角，故ABD错误，C正确；故选C．【点睛】电流表改装成电压表是串联较大的分压电阻；电流表改装成大量程电流表是并联较小的分流电阻；将电压表和电流表串联，分析通过表头的电流关系，判断指针偏转角度的大小.4．R1和R2是材料相同，厚度相同，表面都为正方形的导体，但R1的尺寸比R2大得多，把它们分别连接在如图电路的A、B端，接R1时电压表的读数为U1，接R2时电压表的读数为U2，下列判断正确的是A．R1<R2B．R1>R2C．U1<U2D．U1＝U2【答案】D【解析】 【详解】AB ．设正方形的边长为a ，则导体的电阻L a R S ad dρρρ=== 由两导体的ρ与d 相同，则两导体电阻相等，即R 1=R 2，故AB 错误；CD ．导体接入电路中，电压表示数U=IR = E r R+R 由于电源电动势E 、内阻r 、导体电阻R 相同，则电压表示数U 相同，即U 1=U 2，故C 错误，D 正确；故选D ．5．电阻R 1阻值为6Ω，与电阻R 2并联后接入电路中，通过它们的电流之比I l ：I 2=2:3，则电阻R 2的阻值和总电阻的阻值分别为 ( )A ．4Ω，2.4ΩB ．4Ω，3.6ΩC ．9Ω，3.6ΩD ．9Ω，4.5Ω【答案】A【解析】并联电路中电流之比等于电阻的反比，则有：，解得：，则总电阻为：，故选A ． 【点睛】根据并联电路的性质可求得的阻值及总电阻：并联电路的电压相等，电流之比等于电阻的反比．6．在许多精密的仪器中，如果需要较精确地调节某一 电阻两端的电压，常常采用如图所示的电路通过两只滑动变阻器1R 和2R 对一阻值为500Ω左右的电阻0R 两端电压进行粗调和微调．已知两个滑动变阻器的最大阻值分别为200Ω和10Ω关于滑动变阻器1R 、2R 的连接关系和各自所起的作用，下列说法正确的是（ ）A ．取1R =200Ω，2R ＝10Ω，调节2R 起粗调作用B ．取1R =10Ω，2R =200Ω，调节2R 起微调作用C ．取1R =200Ω，2R =10Ω，调节1R 起粗调作用D．取1R=10Ω，2R=200Ω，调节1R起微调作用【答案】B【解析】【分析】【详解】若1R=200Ω，2R＝10Ω,则2R与R0组成的部分电路的电阻远小于1R,移动1R上的滑片很不方便调节2R两端的电压.当1R=10Ω，2R=200Ω时,移动1R上的滑片使1R两端的电压变化较快,移动2R上的滑片使R0两端的电压变化相对较慢,故B对；ACD错故选B【点睛】滑动变阻器采用分压式接法时,为使电压变化明显,滑动变阻器的总电阻要远小于被测电阻的电阻值.7．如图所示，电流计的内阻R g=100Ω，满偏电流I g=1mA，R1=900Ω，R2=100/999Ω，则下列说法正确的是：A．当S1和S2均断开时，虚线框中可等效为电流表，最大量程是1AB．当S1和S2均断开时，虚线框中可等效为电压表，最大量程是10VC．当S1和S2均闭合时，虚线框中可等效为电压表，最大量程是0.1AD．当S1和S2均闭合时，虚线框中可等效为电流表，最大量程是1A【答案】D【解析】【详解】AB：当S1和S2均断开时，表头与R1串联，所以虚线框中可等效为电压表．最大量程()()10.0011009001g gU I R R V V=+=⨯+=．故AB两项错误．CD：当S1和S2均闭合时，R1被短路，R2与表头并联，所以虚线框中可等效为电流表，最大量程20.0011000.0011100999g ggI RI I A AR⨯=+=+=．故C项错误，D项正确．【点睛】表头与电阻串联，可等效为电压表；表头与电阻并联，可等效为电流表．再根据串并联关系求出最大量程．8．一伏特表由电流表G和电阻R串联而成，如图所示.若在使用中发现此伏特表的读数总比准确值稍小一些，采用下列哪种措施可能加以改进：A．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C．在R上并联一比R小得多的电阻D．在R上并联一比R大得多的电阻【答案】D【解析】【详解】读数稍小一些，说明流过电流表的电流稍小一些。

第十一章电路及其应用精选试卷试卷（word版含答案）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．电流表的内阻是R g=200 Ω,满刻度电流值是I g=500 μA,现欲把这电流表改装成量程为2．0 V的电压表,正确的方法是（）A．应并联一个3 800 Ω的电阻B．应串联一个3 800 Ω的电阻C．应并联一个0.05 Ω的电阻D．应串联一个0.05 Ω的电阻【答案】B【解析】【分析】【详解】把电流表改装成2V的电压表需要串联分压电阻，串联电阻阻值为：；故B正确，ACD错误；故选B．【点睛】本题考查了电压表的改装，知道电压表改装原理是解题的关键，应用串联电路特点与欧姆定律可以解题．3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。

第十一章电路及其应用精选试卷试卷（word 版含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1RD ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积【答案】C【解析】【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I 选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。

本题选错误的，故选C 。

2．如图是有两个量程的电压表，当使用a 、b 两个端点时，量程为0～10 V ，当使用a 、c 两个端点时，量程为0～100 V ．已知电流表的内阻R g 为500 Ω，满偏电流I g 为1 mA ，则电阻R 1、R 2的值( )A ．9500Ω；90000ΩB ．90000Ω；9500ΩC ．9500Ω；9000ΩD ．9000Ω；9500Ω【答案】A【解析】【详解】由图示电路图可知110V ()g g I R R +=，1210()0V g g I R R R ++=，代入数据解得19500ΩR =，290000ΩR =A. 9500Ω；90000Ω与分析相符，符合题意B. 90000Ω；9500Ω与分析不符，不符合题意C. 9500Ω；9000Ω与分析不符，不符合题意D. 9000Ω；9500Ω与分析不符，不符合题意3．如图所示的电路，将两个相同的电流表分别改装成A 1(0-3A)和A 2(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）A ．A 2的指针还没半偏时，A 1的指针已经半偏B ．A 1的指针还没半偏时，A 2的指针已经半偏C ．A 1的读数为1A 时，A 2的读数为0.6AD ．A 1的读数为1A 时，干路的电流I 为1.2A【答案】D【解析】AB ：电流表是由电流计并联一个电阻改装而成，两电流表并联，两电流计两端电压相等，两电流计相同，则流过两电流计的电流相等，所以A 1的指针半偏时，A 2的指针也半偏．故AB 两项均错误．CD ：两电流计改装电流表量程之比为5：1，两电流表的内阻之比为1：5；两电表并联，通过两电流表的电流之比为5：1，当A 1的读数为1A 时，A 2的读数为0.2A ，干路中电流为1.2A ．故C 项错误，D 项正确．4．如图所示，甲、乙两个电路都是由一个灵敏电流计G 和一个滑动变阻器R 组成，()1甲表是电流表，R 增大时量程增大()2甲表是电流表，R 增大时量程减小()3乙表是电压表，R 增大时量程增大()4乙表是电压表，R 增大时量程减小下列说法正确的是( )A ．()1和()3B ．()1和()4C ．()2和()3D ．()2和()4【答案】C【解析】【分析】灵敏电流计G 和变阻器R 并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G 和变阻器R 串联时，由于变阻器的分压，测量的电压增大，改装成电压表．【详解】由图甲所示可知，G 与电阻R 并联，甲表是电流表，R 增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G 与R 串联，乙是电压表，R 增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C 正确；故选C ．【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．5．如图，有一未知电阻R x ，为了较准确地测出电阻值，利用试触法得到两组数据，接a 时得到数据为6V 、0.15A ，接b 时得到数据为5.8V 、0.2A ，那么该电阻测得较为准确的数值及它与与真实值比较的情况是 （ ）A ．29Ω，大于真实值B ．40Ω，大于真实值C ．29Ω，小于真实值D ．40Ω，小于真实值 【答案】B【解析】【详解】开关接a 、b 两点时，电压表示数相对变化量6 5.81630U U ∆-==，电流表示数相对变化量0.20.1510.153I I ∆-==，则有I U I U∆∆>，电流表示数变化量大，则电流表应采用内接法，即开关应接在a 点，电阻测量值6400.15R =Ω=Ω；由于采用电流表内接法，电流表分压，电压测量值大于真实值，电阻测量值大于真实值，故选项B正确，A、C、D错误。

第十一章电路及其应用精选试卷测试卷（word版，含解析）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．四盏灯泡接成如图所示的电路，a、c灯泡的规格为“220V 40W”，b、d灯泡的规格为“220V 100W”，各个灯泡的实际功率都没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a d b c P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．3．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。

人教版高中物理第十一章 电路及其应用精选试卷练习（Word 版 含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．有一条横截面积为S 的铜导线，通过的电流为I ．已知铜的密度为ρ，摩尔质量为M ，阿伏伽德罗常数为N A ，电子的电量为e ．若认为导线中每个铜原子贡献一个自由电子，则铜导线中自由电子定向移动的速率可表示为（ ） A ．A IMSN ρεB ．A I MSN ρεC ．A IMSN ρεD ．A IM SN ρε【答案】A 【解析】 【分析】 【详解】设铜导线中自由电子定向移动的速率为v ，导线中自由电子从一端定向移到另一端所用时间为，则导线的长度为:l vt =体积为V Sl Svt ==质量为m vtS ρ=这段导线中自由电子的数目为A A m vtS n N N M Mρ== 在t 时间内这些电子都能通过下一截面，则电流:q neI t t== 代入解得，A vSN eI Mρ=解得电子定向移动的速率：A Mv SN eρ=故A 正确，BCD 错误．2．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A 【解析】试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，1216R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A. 考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.3．如图所示，甲、乙两个电路都是由一个灵敏电流计G 和一个滑动变阻器R 组成，()1甲表是电流表，R 增大时量程增大()2甲表是电流表，R 增大时量程减小 ()3乙表是电压表，R 增大时量程增大 ()4乙表是电压表，R 增大时量程减小下列说法正确的是( ) A ．()1和()3 B ．()1和()4C ．()2和()3D ．()2和()4【答案】C 【解析】 【分析】灵敏电流计G 和变阻器R 并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G 和变阻器R 串联时，由于变阻器的分压，测量的电压增大，改装成电压表． 【详解】由图甲所示可知，G 与电阻R 并联，甲表是电流表，R 增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G 与R 串联，乙是电压表，R 增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C 正确；故选C ． 【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．4．如图所示是一个电路的一部分,其中R 1=10Ω,R 2=4Ω,R 3=4Ω,I 1=0.3A,I 2=0.5A,那么电流表测得的电流为( )A ．0.25A ，方向向右B ．0.15A ，方向向左C ．0.75A ，方向向左D ．0.35A ，方向向右 【答案】A 【解析】 【详解】1R 两端的电压：1110.310V 3V U I R ==⨯=2R 两端的电压：2220.54V 2V U I R ==⨯=1R 左端与2R 的左端电势相等，而12U U >，则有1R 右端的电势低于2R 右端的电位。

高中物理第十一章电路及其应用第十一章电路及其应用精选试卷（培优篇）（Word版含解析）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．四盏灯泡接成如图所示的电路，a、c灯泡的规格为“220V 40W”，b、d灯泡的规格为“220V 100W”，各个灯泡的实际功率都没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>> 【答案】C 【解析】 【分析】 【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R =可得a d P P >，因为通过b 、c 的电流之和等于d 的电流，所以通过d 的电流大于b 的电流，b 、c 并联，电压相同，由于b 的电阻小于c 的电阻，所以b 的电流大小于c 的电流，故根据公式2P I R =可得d b P P >，b c P P >，综合可得a dbc P P P P >>>，C 正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．3．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
