半导体器件工艺学之硅片制备

半导体的生产工艺流程1.晶圆制备：晶圆制备是半导体生产的第一步，通常从硅片开始。

首先，取一块纯度高达99.9999%的单晶硅，然后经过脱氧、精炼、单晶生长和棒状晶圆切割等步骤，制备出硅片。

这些步骤的目的是获得高纯度、无杂质的单晶硅片。

2.晶圆加工：晶圆加工是将硅片加工成具有特定电子器件的过程。

首先，通过化学机械抛光（CMP）去除硅片上的表面缺陷。

然后，利用光刻技术将特定图案投射到硅片上，并使用光刻胶保护未被刻蚀的区域。

接下来，使用等离子刻蚀技术去除未被保护的硅片区域。

这些步骤的目的是在硅片上形成特定的电子器件结构。

3.器件制造：器件制造是将晶圆上的电子器件形成完整的制造流程。

首先，通过高温扩散或离子注入方法向硅片中掺杂特定的杂质，以形成PN结。

然后，使用化学气相沉积技术在硅片表面沉积氧化层，形成绝缘层。

接下来，使用物理气相沉积技术沉积金属薄膜，形成电压、电流等电子元件。

这些步骤的目的是在硅片上形成具有特定功能的电子器件。

4.封装测试：封装测试是将器件封装成实际可使用的电子产品。

首先，将器件倒装到封装盒中，并连接到封装基板上。

然后，通过线缆或焊接技术将封装基板连接到主板或其他电路板上。

接下来，进行电极焊接、塑料封装封装，形成具有特定外形尺寸和保护功能的半导体芯片。

最后，对封装好的半导体芯片进行功能性测试和质量检查，以确保其性能和可靠性。

总结起来，半导体的生产工艺流程包括晶圆制备、晶圆加工、器件制造和封装测试几个主要步骤。

这些步骤的有机组合使得我们能够生产出高性能、高效能的半导体器件，广泛应用于电子产品和信息技术领域。

硅基半导体的制备技术硅基半导体是一种重要的材料，在电子行业中有广泛的应用。

它具有优良的电子特性和稳定性，因此被广泛用于集成电路、太阳能电池等领域。

本文将介绍硅基半导体的制备技术，包括单晶硅的生长、掺杂和薄膜沉积等关键步骤。

一、单晶硅的生长单晶硅是硅基半导体的基础材料，其生长过程需要高纯度的硅原料和精密的控制条件。

目前常用的单晶硅生长方法有Czochralski法和区域熔融法。

Czochralski法是一种常用的单晶硅生长方法。

首先，将高纯度的硅原料放入石英坩埚中，加热至高温熔化。

然后，在熔融硅液表面悬挂一根带有小晶种的单晶硅棒，通过旋转和提升下降的方式，逐渐拉出单晶硅棒。

在拉出的过程中，控制温度和拉速，使得硅液逐渐凝固形成单晶硅。

区域熔融法是另一种常用的单晶硅生长方法。

它通过在硅片上制造一定的掺杂区域，然后加热整个硅片，使得掺杂区域熔化。

随后，通过控制温度梯度，使得熔融区域逐渐移动，最终形成单晶硅。

二、掺杂掺杂是指向硅基半导体中引入杂质，以改变其电子特性。

常用的掺杂方法有扩散法和离子注入法。

扩散法是一种常用的掺杂方法。

它通过将硅片放入含有掺杂材料的气氛中，加热至高温，使得掺杂材料扩散到硅片中。

掺杂材料可以是五价元素如磷或三价元素如硼，通过控制温度和时间，可以控制掺杂的浓度和深度。

离子注入法是另一种常用的掺杂方法。

它通过将掺杂材料的离子注入到硅片中，使得掺杂材料与硅原子发生置换。

离子注入法具有高精度和可控性，适用于制备高精度的器件。

三、薄膜沉积薄膜沉积是指在硅基半导体表面沉积一层薄膜，用于制备各种器件结构。

常用的薄膜沉积方法有化学气相沉积（CVD）和物理气相沉积（PVD）。

化学气相沉积是一种常用的薄膜沉积方法。

它通过将气体中的前驱体在高温下分解，生成沉积物质并沉积在硅基半导体表面。

化学气相沉积具有高沉积速率和均匀性好的特点，适用于大面积薄膜的制备。

物理气相沉积是另一种常用的薄膜沉积方法。

它通过将金属或合金材料蒸发或溅射到硅基半导体表面，形成薄膜。

半导体生产工艺流程
《半导体生产工艺流程》
半导体生产是一项极其精密和复杂的工艺流程，通常包括数十个步骤。

在半导体生产工艺中，最常见的材料是硅，因为硅具有优良的半导体特性，可以被用来制造微型电子器件。

下面是一个简单的半导体生产工艺流程的概要：
1. 清洗和去除杂质：首先，硅片需要经过严格的清洗和去除杂质的步骤，以确保表面的纯净度和平整度。

2. 氧化：接下来，硅片需要进行氧化处理，将表面形成一层氧化膜，以提高硅片的电气性能和机械强度。

3. 光刻：在光刻过程中，通过光刻胶和紫外光的照射，将所需的图案形成在硅片表面上，从而准确地定义出电子器件的结构。

4. 蚀刻：使用化学液体或等离子体等方法，将光刻所定义的图案蚀刻到硅片表面上，形成所需的微型结构。

5. 沉积：在沉积过程中，通过化学气相沉积或物理气相沉积等方法，将金属或其他材料沉积到硅片表面上，形成导线、电极等部分。

6. 腐蚀：在腐蚀步骤中，通过化学或物理方法，将不需要的材料层去除，从而形成日后需要的电子器件结构。

7. 打孔和导线铺设：最后，通过打孔和导线铺设的步骤，连接各个电子器件，形成完整的电路。

整个工艺流程中，每一个步骤都需要极其严格的控制和精密的操作，以确保最终的产品质量。

同时，半导体生产工艺也需要不断的创新和改进，以应对日益复杂和高性能的电子器件需求。

随着技术的不断进步，半导体生产工艺也在不断演进，将为人类带来更多的科技进步和便利。

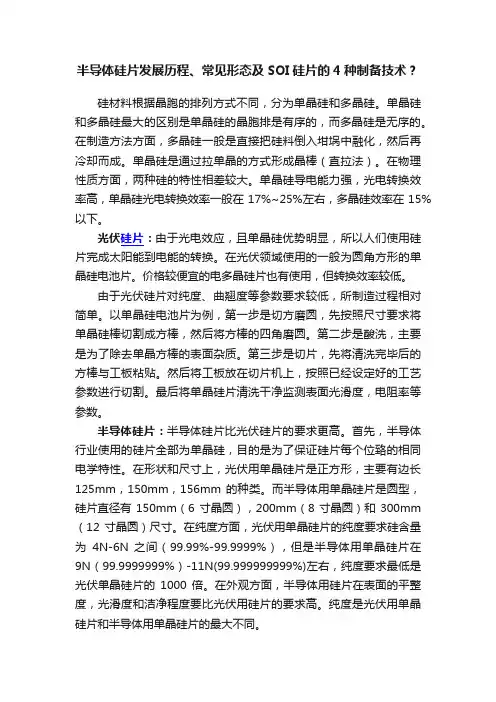

半导体硅片发展历程、常见形态及SOI硅片的4种制备技术？硅材料根据晶胞的排列方式不同，分为单晶硅和多晶硅。

单晶硅和多晶硅最大的区别是单晶硅的晶胞排是有序的，而多晶硅是无序的。

在制造方法方面，多晶硅一般是直接把硅料倒入坩埚中融化，然后再冷却而成。

单晶硅是通过拉单晶的方式形成晶棒（直拉法）。

在物理性质方面，两种硅的特性相差较大。

单晶硅导电能力强，光电转换效率高，单晶硅光电转换效率一般在 17%~25%左右，多晶硅效率在 15%以下。

光伏硅片：由于光电效应，且单晶硅优势明显，所以人们使用硅片完成太阳能到电能的转换。

在光伏领域使用的一般为圆角方形的单晶硅电池片。

价格较便宜的电多晶硅片也有使用，但转换效率较低。

由于光伏硅片对纯度、曲翘度等参数要求较低，所制造过程相对简单。

以单晶硅电池片为例，第一步是切方磨圆，先按照尺寸要求将单晶硅棒切割成方棒，然后将方棒的四角磨圆。

第二步是酸洗，主要是为了除去单晶方棒的表面杂质。

第三步是切片，先将清洗完毕后的方棒与工板粘贴。

然后将工板放在切片机上，按照已经设定好的工艺参数进行切割。

最后将单晶硅片清洗干净监测表面光滑度，电阻率等参数。

半导体硅片：半导体硅片比光伏硅片的要求更高。

首先，半导体行业使用的硅片全部为单晶硅，目的是为了保证硅片每个位臵的相同电学特性。

在形状和尺寸上，光伏用单晶硅片是正方形，主要有边长125mm，150mm，156mm 的种类。

而半导体用单晶硅片是圆型，硅片直径有 150mm（6 寸晶圆），200mm（8 寸晶圆）和 300mm （12 寸晶圆）尺寸。

在纯度方面，光伏用单晶硅片的纯度要求硅含量为4N-6N 之间（99.99%-99.9999%），但是半导体用单晶硅片在9N（99.9999999%）-11N(99.999999999%)左右，纯度要求最低是光伏单晶硅片的1000 倍。

在外观方面，半导体用硅片在表面的平整度，光滑度和洁净程度要比光伏用硅片的要求高。

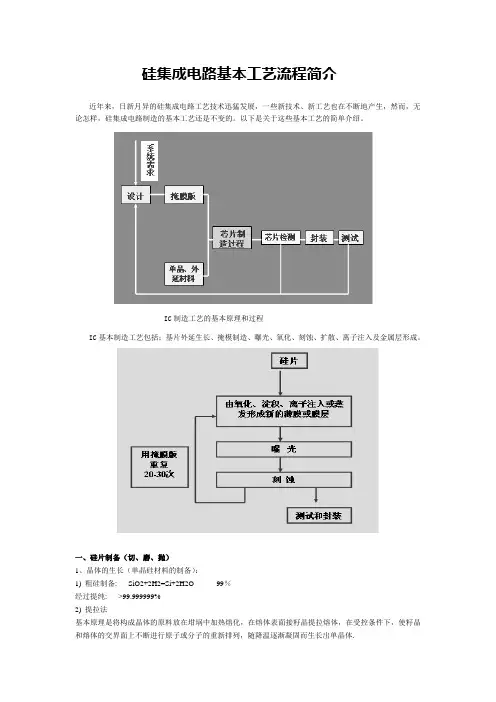

硅集成电路基本工艺流程简介近年来，日新月异的硅集成电路工艺技术迅猛发展，一些新技术、新工艺也在不断地产生，然而，无论怎样，硅集成电路制造的基本工艺还是不变的。

以下是关于这些基本工艺的简单介绍。

IC制造工艺的基本原理和过程IC基本制造工艺包括：基片外延生长、掩模制造、曝光、氧化、刻蚀、扩散、离子注入及金属层形成。

一、硅片制备（切、磨、抛）1、晶体的生长（单晶硅材料的制备）：1) 粗硅制备: SiO2+2H2=Si+2H2O99％经过提纯:>99.999999%2) 提拉法基本原理是将构成晶体的原料放在坩埚中加热熔化，在熔体表面接籽晶提拉熔体，在受控条件下，使籽晶和熔体的交界面上不断进行原子或分子的重新排列，随降温逐渐凝固而生长出单晶体.2、晶体切片：切成厚度约几百微米的薄片二、晶圆处理制程主要工作为在硅晶圆上制作电路与电子元件，是整个集成电路制造过程中所需技术最复杂、资金投入最多的过程。

功能设计à模块设计à电路设计à版图设计à制作光罩其工艺流程如下：1、表面清洗晶圆表面附着一层大约2um的Al2O3和甘油混合液保护之,在制作前必须进行化学刻蚀和表面清洗。

2、初次氧化有热氧化法生成SiO2 缓冲层，用来减小后续中Si3N4对晶圆的应力氧化技术干法氧化Si(固) + O2 àSiO2(固)湿法氧化Si(固) +2H2O àSiO2(固) + 2H23、CVD法沉积一层Si3N4。

CVD法通常分为常压CVD、低压CVD 、热CVD、电浆增强CVD及外延生长法（LPE）。

着重介绍外延生长法（LPE）：该法可以在平面或非平面衬底上生长出十分完善的和单晶衬底的原子排列同样的单晶薄膜的结构。

在外延工艺中，可根据需要控制外延层的导电类型、电阻率、厚度，而且这些参数不依赖于衬底情况。

4、图形转换（光刻与刻蚀）光刻是将设计在掩模版上的图形转移到半导体晶片上，是整个集成电路制造流程中的关键工序，着重介绍如下：1）目的：按照平面晶体管和集成电路的设计要求，在SiO2或金属蒸发层上面刻蚀出与掩模板完全对应的几何图形，以实现选择性扩散和金属膜布线。

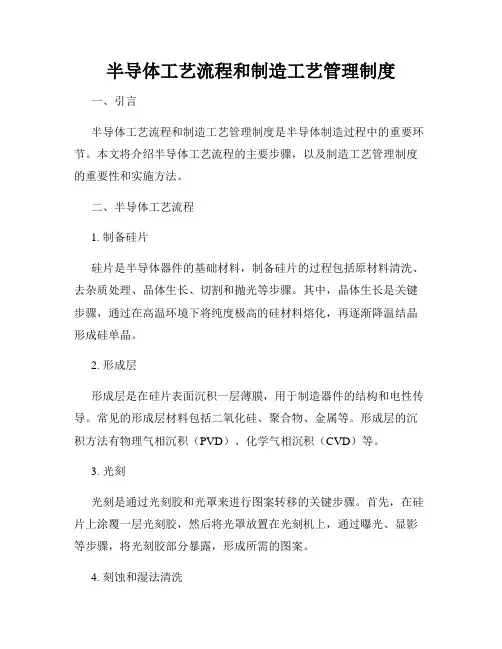

半导体工艺流程和制造工艺管理制度一、引言半导体工艺流程和制造工艺管理制度是半导体制造过程中的重要环节。

本文将介绍半导体工艺流程的主要步骤，以及制造工艺管理制度的重要性和实施方法。

二、半导体工艺流程1. 制备硅片硅片是半导体器件的基础材料，制备硅片的过程包括原材料清洗、去杂质处理、晶体生长、切割和抛光等步骤。

其中，晶体生长是关键步骤，通过在高温环境下将纯度极高的硅材料熔化，再逐渐降温结晶形成硅单晶。

2. 形成层形成层是在硅片表面沉积一层薄膜，用于制造器件的结构和电性传导。

常见的形成层材料包括二氧化硅、聚合物、金属等。

形成层的沉积方法有物理气相沉积（PVD）、化学气相沉积（CVD）等。

3. 光刻光刻是通过光刻胶和光罩来进行图案转移的关键步骤。

首先，在硅片上涂覆一层光刻胶，然后将光罩放置在光刻机上，通过曝光、显影等步骤，将光刻胶部分暴露，形成所需的图案。

4. 刻蚀和湿法清洗刻蚀是将光刻后暴露的硅片表面进行化学腐蚀或物理磨损，以去除不需要的材料。

刻蚀方法有干法刻蚀和湿法刻蚀等。

刻蚀后，需要进行湿法清洗，以去除残留的物质和杂质。

5. 金属沉积和电镀在半导体器件中，常常需要金属电极和导线来实现电信号的传导。

金属沉积和电镀是将金属材料沉积在硅片表面的过程，其中含有金属离子的溶液通过电解的方式，将金属沉积在所需的区域。

三、制造工艺管理制度1. 管理目标制造工艺管理制度的目标是确保半导体制造过程具有稳定的品质和高度的可重复性。

通过制定管理制度，可以规范操作流程，降低人为失误的风险，提高生产效率和产品质量。

2. 规范操作流程制造工艺管理制度要求制定详细的操作规程和标准，明确每一步骤的要求和流程。

操作人员必须按照规程进行操作，不得随意变动或省略步骤。

同时，要建立相应的记录和检查机制，确保操作的准确性和可追溯性。

3. 过程监控和控制制造工艺管理制度要求建立全面的过程监控和控制机制。

包括设备的参数监测、产品的质量抽样检验、环境条件的控制等。

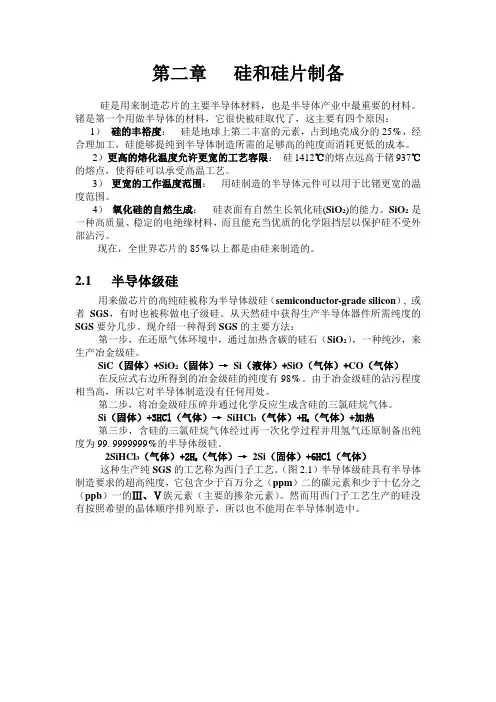

第二章硅和硅片制备硅是用来制造芯片的主要半导体材料，也是半导体产业中最重要的材料。

锗是第一个用做半导体的材料，它很快被硅取代了，这主要有四个原因：1）硅的丰裕度：硅是地球上第二丰富的元素，占到地壳成分的25%，经合理加工，硅能够提纯到半导体制造所需的足够高的纯度而消耗更低的成本。

2）更高的熔化温度允许更宽的工艺容限：硅1412℃的熔点远高于锗937℃的熔点，使得硅可以承受高温工艺。

3）更宽的工作温度范围：用硅制造的半导体元件可以用于比锗更宽的温度范围。

4）氧化硅的自然生成：硅表面有自然生长氧化硅(SiO2)的能力。

SiO2是一种高质量、稳定的电绝缘材料，而且能充当优质的化学阻挡层以保护硅不受外部沾污。

现在，全世界芯片的85%以上都是由硅来制造的。

2.1半导体级硅用来做芯片的高纯硅被称为半导体级硅（semiconductor-grade silicon）, 或者SGS，有时也被称做电子级硅。

从天然硅中获得生产半导体器件所需纯度的SGS要分几步。

现介绍一种得到SGS的主要方法：第一步，在还原气体环境中，通过加热含碳的硅石（SiO2），一种纯沙，来生产冶金级硅。

SiC（固体）+SiO2（固体）→Si（液体）+SiO（气体）+CO（气体）在反应式右边所得到的冶金级硅的纯度有98%。

由于冶金级硅的沾污程度相当高，所以它对半导体制造没有任何用处。

第二步，将冶金级硅压碎并通过化学反应生成含硅的三氯硅烷气体。

Si（固体）+3HCl（气体）→SiHCl3（气体）+H2（气体）+加热第三步，含硅的三氯硅烷气体经过再一次化学过程并用氢气还原制备出纯度为99.9999999%的半导体级硅。

2SiHCl3（气体）+2H2（气体）→2Si（固体）+6HCl（气体）这种生产纯SGS的工艺称为西门子工艺。

（图2.1）半导体级硅具有半导体制造要求的超高纯度，它包含少于百万分之（ppm）二的碳元素和少于十亿分之（ppb）一的Ⅲ、Ⅴ族元素（主要的掺杂元素）。

硅片知识点总结1. 硅片的概念硅片是一种重要的半导体材料，被广泛应用于电子、光电子等领域。

硅片的主要成分是硅元素，具有优良的电子特性和光学特性，因此被广泛用于制造集成电路、光伏电池、LED等产品。

2. 硅片的制备硅片的制备主要包括晶体生长、切割、抛光等工艺。

首先，通过化学气相沉积或单晶生长炉等方法，在硅溶液中生长出大尺寸的硅单晶棒。

然后，利用锯片将硅单晶棒切割成薄片，再通过化学机械抛光等工艺对硅片表面进行精细加工，最终形成高质量的硅片。

3. 硅片的特性硅片具有优良的电子特性和光学特性，主要包括以下几个方面：（1）电子特性：硅片是一种半导体材料，具有一定的导电性能。

经过掺杂或特殊处理后，硅片可以具有N型或P型的电子特性，广泛用于制造集成电路等电子产品。

（2）光学特性：硅片在可见光和红外光范围具有很好的透光性，因此被广泛应用于光伏电池、光电器件等领域。

此外，硅片还具有较高的折射率和低的光学吸收系数，使其成为一种优良的光学材料。

4. 硅片的应用硅片作为半导体材料，被广泛应用于电子、光电子等领域，主要包括以下几个方面：（1）集成电路：硅片是制造集成电路的基础材料，通过光刻、离子注入、金属蒸镀等工艺，在硅片表面上制造出晶体管、电容器、电阻器等元器件，从而实现电子器件的集成化和微小化。

（2）光伏电池：硅片是光伏电池的主要材料，通过将硅片制成P-N结，当受到阳光照射时会产生光伏效应，将光能转换为电能，从而产生电流。

（3）LED：硅片还被用于制造LED器件，通过在硅片表面上沉积金属电极和发光层等材料，实现LED的发光。

5. 硅片的发展趋势随着科技的发展和需求的不断变化，硅片的应用领域和产品性能也在不断创新和发展，主要包括以下几个方面：（1）微电子器件：随着半导体工艺的不断精进和升级，微电子器件对硅片的要求也在不断提高，需要更高的晶格纯度和表面平整度。

（2）光伏材料：随着清洁能源的发展，光伏电池对硅片的要求也在不断增加，需要更高的光电转换效率和稳定性。

硅片的制作流程及原理
硅片，也称为矽片，是指将高纯度的硅块切割而成的薄片状材料。

硅片在集成电路、太阳能电池等领域有着广泛的应用。

硅片的制作过程涉及到多个环节和原理，下面简单介绍其制作流程和原理：
1.原材料准备：硅片的制备主要依赖于高纯度多晶硅。

多晶硅是通过将冶金
硅在真空炉中加热、熔化，然后再通过高温还原法得到高纯度多晶硅。

得到的硅经过密封包装以防氧化，供后续工序使用。

2.硅块生长：这一步是将高纯度多晶硅在单晶炉中加热，通过拉伸和旋转的
方法，逐渐形成单晶硅棒。

这个过程中涉及到物理和化学原理，如结晶学、热力学等。

3.切割硅片：将单晶硅棒锯成薄片，通常每片厚度约为200-300微米。

这一
步通常使用金刚石锯片进行切割，涉及到机械和物理原理。

4.抛光和清洗：对切割好的硅片进行抛光和清洗，以去除表面杂质和损伤层，
提高硅片的表面质量和光学性能。

这个过程中涉及到化学和物理原理，如化学反应、物理摩擦等。

此外，硅片的制作过程中还涉及到很多具体的技术细节和工艺控制，如温度、压力、时间、气氛等参数的控制，以及各种设备和仪器的使用。

总结：硅片的制作流程及原理指的是将高纯度的多晶硅转化为单晶硅棒，再将其切割成薄片状材料的过程。

这个过程中涉及到多个环节和原理，包括原材料准备、硅块生长、切割、抛光和清洗等。

每个环节都有其特定的技术和原理，如结晶学、热力学、机械和物理原理等。

掌握这些原理和技术是保证硅片质量和性能的关键。

半导体的工艺制程
半导体的工艺制程指的是将半导体材料转化为电子器件的过程。

一般而言，半导体的工艺制程包括以下几个步骤：
1. 衬底制备：选择合适的衬底材料，如硅（Si），并进行化学处理和晶体生长，以获得高纯度的单晶硅片。

2. 清洗和薄化：将硅片进行化学清洗，去除表面杂质和氧化物，然后使用机械方法将硅片变薄。

3. 晶圆上刻蚀掩膜：在硅片表面上涂覆一层光刻胶，然后使用光刻技术，将预先设计好的图案投射在光刻胶上。

经过显影和蚀刻，将图案转移到硅片上。

4. 氧化和扩散：使用化学气相沉积（CVD）技术，在硅片表面生成氧化硅层。

然后，通过高温扩散，将所需的杂质（如磷、硼等）引入硅片表面，形成所需的电性区域。

5. 金属沉积和刻蚀：使用物理气相沉积（PVD）或化学气相沉积（CVD）技术，在硅片表面上沉积金属层（如铝或铜）作为导线。

然后，通过蚀刻技术，去除无用的金属，形成导线。

6. 制备更多的层：重复以上步骤，制备更多的杂质和金属层。

7. 封装和测试：将芯片切割成单个的器件，并使用封装技术将它们封装到塑料或陶瓷封装中。

然后，进行测试，以确保器件的功能和性能符合设计要求。

这些是半导体的典型工艺制程步骤，不同类型的半导体器件可能会有一些特殊的制程步骤。

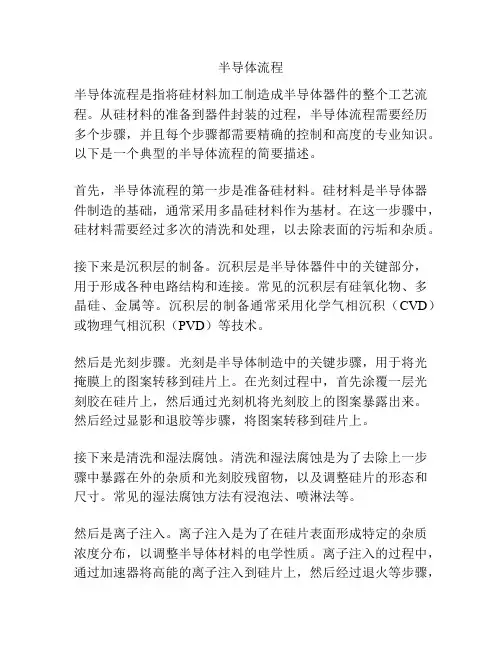

半导体流程半导体流程是指将硅材料加工制造成半导体器件的整个工艺流程。

从硅材料的准备到器件封装的过程，半导体流程需要经历多个步骤，并且每个步骤都需要精确的控制和高度的专业知识。

以下是一个典型的半导体流程的简要描述。

首先，半导体流程的第一步是准备硅材料。

硅材料是半导体器件制造的基础，通常采用多晶硅材料作为基材。

在这一步骤中，硅材料需要经过多次的清洗和处理，以去除表面的污垢和杂质。

接下来是沉积层的制备。

沉积层是半导体器件中的关键部分，用于形成各种电路结构和连接。

常见的沉积层有硅氧化物、多晶硅、金属等。

沉积层的制备通常采用化学气相沉积（CVD）或物理气相沉积（PVD）等技术。

然后是光刻步骤。

光刻是半导体制造中的关键步骤，用于将光掩膜上的图案转移到硅片上。

在光刻过程中，首先涂覆一层光刻胶在硅片上，然后通过光刻机将光刻胶上的图案暴露出来。

然后经过显影和退胶等步骤，将图案转移到硅片上。

接下来是清洗和湿法腐蚀。

清洗和湿法腐蚀是为了去除上一步骤中暴露在外的杂质和光刻胶残留物，以及调整硅片的形态和尺寸。

常见的湿法腐蚀方法有浸泡法、喷淋法等。

然后是离子注入。

离子注入是为了在硅片表面形成特定的杂质浓度分布，以调整半导体材料的电学性质。

离子注入的过程中，通过加速器将高能的离子注入到硅片上，然后经过退火等步骤，使离子固定在硅片中。

最后是封装。

封装是将制造好的半导体器件与引线、外壳等进行连接和封装的过程。

封装保护器件免受损坏和外界环境的影响，并提供引线用于连接到电路板或其他设备。

这只是一个简要的半导体流程的描述。

实际的半导体流程涉及更多的步骤和工艺，每个步骤都有其独特的控制要求和工艺参数。

随着半导体技术的发展，半导体流程也在不断进化和改进，以满足不断增长的市场需求和技术发展的要求。

半导体流程的精确控制是确保制造出高质量的半导体器件的关键。

半导体制造工艺流程1、晶片生长：通过化学气相沉积或者其他方法，在硅片上生长晶体层。

2、切片：将晶片切割成适当尺寸的小片。

3、清洗：对切割好的硅片进行清洗，去除表面的杂质和污渍。

4、扩散：在硅片表面扩散掺杂剂，形成P-N结。

5、光刻：使用光刻胶覆盖在硅片表面，然后通过光刻机进行曝光和显影，形成芯片图案。

6、腐蚀：利用化学腐蚀或者等离子腐蚀技术，去除不需要的硅片部分。

7、离子注入：将掺杂剂通过离子注入技术，导入芯片内部，形成电子器件。

8、金属化：在芯片表面镀上金属膜，用于导电或者连接。

9、封装：将芯片封装在塑料封装中，以保护芯片不受外界环境影响。

以上是一般的半导体制造工艺流程，实际操作中还会有更多的细节和环节需要考虑。

半导体制造工艺流程的精密和复杂性要求操作人员具备高超的技术和严谨的态度，以确保产品的质量和稳定性。

半导体制造工艺流程是一项非常复杂的过程，需要经过多个严格的步骤和专业设备的加工。

在半导体工艺流程中，硅片的处理和加工是至关重要的环节。

一般来说，半导体制造工艺流程包括晶片生长、切片、清洗、扩散、光刻、腐蚀、离子注入、金属化和封装等环节。

晶片的生长是半导体制造的第一步。

常用的方法包括化学气相沉积（CVD）和分子束外延生长（MBE）。

CVD是将各种气态化合物通过化学反应在基板表面沉积形成晶体层。

而MBE则通过熔融金属制备的原子蒸气束外延到基板表面形成晶体。

不同的生长方法具有不同的特点和适用范围，根据具体的工艺需求来选择适当的生长方法。

切片是将生长好的晶片切割成适当尺寸的小片。

切割时需要保证切片的平整度和表面质量，以确保后续加工步骤的精度。

切片工艺要求切削设备的控制精度和稳定性都非常高。

清洗是将切割好的硅片进行清洗，去除表面的杂质和污渍。

清洗是非常重要的步骤，因为杂质和污渍的存在会对后续的加工造成干扰，影响产品的质量。

扩散是将掺杂剂通过高温加热的方法扩散到硅片表面，形成P-N结。

这一步骤对产品的性能起着决定性的影响，需要严格控制加热温度和时间，以确保掺杂物均匀扩散到硅片内部。

硅片制备工艺原理硅片制备工艺原理是指通过一系列的加工步骤将原始硅材料转化为用于集成电路制造的硅片的过程。

硅片制备工艺是制造集成电路的基础，对于电子产业的发展至关重要。

下面将从材料选择、晶体生长、切割和去除杂质等几个方面详细介绍硅片制备工艺原理。

首先是材料选择。

硅片的制备主要采用高纯度的硅单晶材料，因为硅单晶具有良好的电学性能和机械性能。

硅材料通常由硅矿石经过冶炼、提纯等工艺获得，最终得到高纯度的硅单晶材料。

其次是晶体生长。

硅片的制备中，硅单晶的晶体生长是制备过程中的关键环节。

常用的晶体生长方法有拉摩尔法（Czochralski法）和区熔法（Floating Zone 法）。

拉摩尔法通过将纯净的硅熔体置于高纯度的石英坩埚中，再通过控制温度梯度和引晶系统来使硅溶液凝固结晶，最终得到硅单晶。

区熔法则是利用感应加热将硅棒以慢速旋转，并通过移动加热区与冷却区的相对位置来获得硅单晶。

以上两种方法都需要严格的温度控制和纯净的环境，保证硅单晶的成长质量。

然后是切割。

经过晶体生长得到单晶硅后，需要对其进行切割成硅片。

常用的切割方法是采用钻石刀片进行切割。

切割时需要对硅单晶的晶面方向进行定向，通常选择<100>或<111>晶面。

接下来是去除杂质。

硅片中的杂质会对集成电路器件的性能产生影响，在制备过程中需要进行杂质去除。

常用的杂质去除方法有化学机械抛光（CMP）、酸洗和高温退火等。

通过这些方法，可以去除硅表面的氧化层和其他杂质，提高硅片的质量。

在以上几个方面的基础上，硅片制备过程需要进行严格的过程控制和质量检测。

在制备过程中，要控制材料的纯度、晶体生长的温度梯度和拉升速度、切割时的定向和切割速度等参数，以保证硅片成品的质量。

总的来说，硅片制备工艺原理是通过选择纯度高的硅单晶材料，经过晶体生长、切割和杂质去除等步骤得到高质量的硅片。

硅片的制备工艺对于集成电路的制造至关重要，需要在制备过程中进行严格的控制和质量检测，以保证硅片的质量和性能。

半导体硅片生产工艺流程及工艺注意要点1.客户需求分析：确定半导体硅片的规格和要求，包括尺寸、厚度、纯度等。

2.制备初始硅单晶体：选取高纯度的硅料进行冶炼和精炼，得到初始的硅单晶体棒。

3.硅单晶体切割：将初始硅单晶体棒切割成小片，通常采用线锯切割或钢丝切割。

4.清洗和抛光：对切割得到的硅片进行清洗和抛光处理，去除表面的杂质和缺陷。

5.硅片腐蚀：将抛光后的硅片进行腐蚀，去除表面的氧化层，得到光亮的硅片表面。

6.清洗和净化：对腐蚀后的硅片进行清洗和净化处理，去除金属等杂质，提高硅片的纯度。

7.氧化处理：在硅片表面形成一层绝缘层，通常采用热氧化或化学氧化方法。

8.光刻和蚀刻：将设计好的图案通过光刻技术转移到硅片上，然后利用蚀刻技术将不需要的部分去除。

9.金属膜和电极沉积：在需要的部位沉积金属膜，以形成电极或连接线。

10.测试和质量控制：对生产出来的半导体硅片进行测试，确保其电性能和质量达到要求。

工艺注意要点：1.半导体硅片的纯度要求非常高，要控制原材料的纯度以及在制备过程中的污染源。

2.切割硅单晶体时需要保持切割线的准直性和稳定性，以避免切割失误和浪费。

3.清洗和抛光过程要注意去除硅片表面的杂质和缺陷，以得到光滑的表面。

4.在蚀刻过程中要控制蚀刻速度和均匀性，以确保制作出来的图案精确。

5.金属膜和电极沉积时要控制沉积厚度和均匀性，以保证电性能和连接的可靠性。

6.在测试和质量控制阶段，要严格按照规定的标准和测试方法进行测试，确保产品的质量。

总之，半导体硅片的生产工艺是一个复杂的过程，需要严格控制各个环节的参数和要求。

通过工艺注意要点的把控，可以确保生产出高质量的半导体硅片，满足客户的需求。

硅片工艺流程硅片工艺是半导体制造中至关重要的一环，其工艺流程的精密程度直接影响着半导体器件的性能和质量。

在硅片工艺流程中，包括了晶圆清洗、光刻、蚀刻、离子注入、扩散、金属化等多个步骤，每个步骤都需要高度精密的控制和操作。

首先，晶圆清洗是硅片工艺流程中的第一步，它的目的是去除晶圆表面的杂质和污染物，以保证后续工艺步骤的顺利进行。

清洗过程中需要使用一系列的溶剂和清洗液，如去离子水、酒精和氢氟酸等，以确保晶圆表面的洁净度。

接下来是光刻步骤，光刻是将图形投影到硅片表面的工艺步骤，通过光刻胶的曝光、显影和蚀刻，可以将所需的图形图案转移到硅片表面上。

光刻工艺需要高精度的光刻机和光刻胶，以及精密的掩模版，以确保图案的精度和清晰度。

蚀刻是将光刻后的图形转移到硅片表面的关键步骤，它通过化学或物理方法去除未被光刻胶保护的硅片表面，从而得到所需的图形结构。

蚀刻工艺需要严格控制蚀刻时间和蚀刻深度，以确保蚀刻出的图形符合设计要求。

离子注入是在硅片表面注入掺杂剂的工艺步骤，通过离子注入可以改变硅片的导电性能和电子结构，从而实现器件的性能调控。

离子注入需要精密的离子注入设备和掺杂剂，以及精确的注入剂量和深度控制。

扩散是将掺杂剂在硅片内部扩散的工艺步骤，通过高温处理，掺杂剂可以在硅片内部扩散形成所需的电子结构和电场分布。

扩散工艺需要严格控制温度、时间和气氛，以确保扩散的均匀性和一致性。

最后是金属化步骤，金属化是在硅片表面沉积金属膜的工艺步骤，通过金属化可以实现器件的电极连接和信号传输。

金属化工艺需要精密的金属沉积设备和工艺条件，以确保金属膜的附着力和导电性能。

总的来说，硅片工艺流程涉及多个精密的工艺步骤，每个步骤都需要高度精密的控制和操作，以确保制造出高性能和高质量的半导体器件。

只有严格按照工艺流程进行操作，并且不断优化和改进工艺条件，才能生产出符合市场需求的半导体产品。

MEMS的主要工艺类型与流程MEMS（微机电系统）是一种将微型机械结构与微电子技术相结合的技术，具有广泛的应用前景，在传感器、加速度计、微流体器件等领域有重要的作用。

MEMS的制备过程包括几个主要的工艺类型和相应的流程，本文将详细介绍这些工艺类型和流程。

1.半导体工艺半导体工艺是MEMS制备中最常用的工艺类型之一、它借鉴了集成电路制造的技术，将MEMS结构与电路结构集成在一起。

半导体工艺的制备流程主要包括以下几个步骤：（1）硅片准备：选择高纯度的单晶硅片作为基底材料，通常使用化学机械抛光（CMP）等方式使其表面光滑。

（2）掩膜和光刻：使用光刻胶将掩膜图形转移到硅片表面，形成所需的结构图案。

（3）蚀刻：使用干法或湿法蚀刻技术去除光刻胶外部的硅片，仅保留需要的结构。

（4）沉积：在蚀刻后的硅片表面沉积不同材料，如金属、氧化物等，形成MEMS结构的各个层次。

（5）光刻：重复进行掩膜和光刻步骤，形成更多的结构图案。

（6）终结：最后，进行退火、切割等步骤，完成MEMS器件的制备。

2.软件工艺软件工艺是MEMS制备中的另一种主要工艺类型。

与半导体工艺不同，软件工艺使用聚合物材料作为主要基底材料，并采用热压、激光加工等方式形成MEMS结构。

软件工艺的制备流程主要包括以下几个步骤：（1）选择聚合物材料：根据应用需求选择合适的聚合物材料作为基底材料。

（2）模具制备：根据设计要求制作好所需的模具。

（3）热压：将聚合物材料放置在模具中，通过加热和压力使其形成所需的结构。

（4）取模：待聚合物冷却后，从模具中取出完成的MEMS结构。

3.LIGA工艺LIGA（德语为"Lithographie, Galvanoformung, Abformung"的首字母缩写）工艺是一种利用光刻、电沉积和模具制备的工艺方法，主要适用于高纵深结构的制备。

LIGA工艺的制备流程主要包括以下几个步骤：（1）光刻：使用光刻胶将掩膜图形转移到聚合物或金属表面，形成结构图案。
