热电偶在燃气灶上的应用

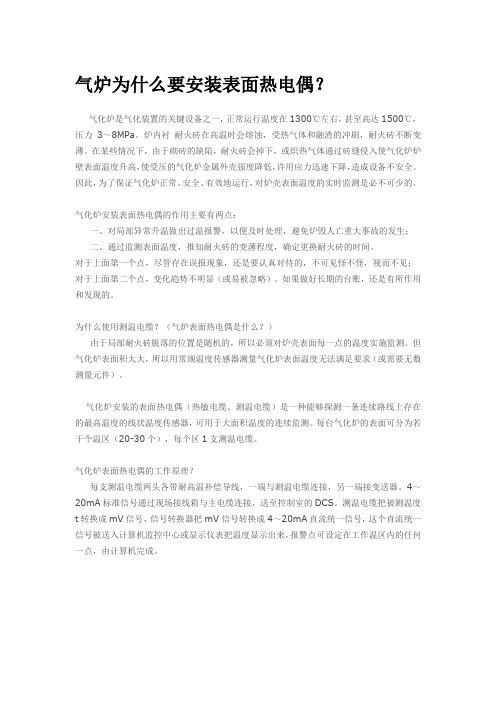

气炉为什么要安装表面热电偶？气化炉是气化装置的关键设备之一，正常运行温度在1300℃左右，甚至高达1500℃，压力3～8MPa。

炉内衬耐火砖在高温时会熔蚀，受热气体和融渣的冲刷，耐火砖不断变薄。

在某些情况下，由于砌砖的缺陷，耐火砖会掉下，或炽热气体通过砖缝侵入使气化炉炉壁表面温度升高，使受压的气化炉金属外壳强度降低，许用应力迅速下降，造成设备不安全。

因此，为了保证气化炉正常、安全、有效地运行，对炉壳表面温度的实时监测是必不可少的。

气化炉安装表面热电偶的作用主要有两点：一、对局部异常升温做出过温报警，以便及时处理，避免炉毁人亡重大事故的发生；二、通过监测表面温度，推知耐火砖的变薄程度，确定更换耐火砖的时间。

对于上面第一个点，尽管存在误报现象，还是要认真对待的，不可见怪不怪，视而不见；对于上面第二个点，变化趋势不明显（或易被忽略）。

如果做好长期的台账，还是有所作用和发现的。

为什么使用测温电缆？（气炉表面热电偶是什么？）由于局部耐火砖脱落的位置是随机的，所以必须对炉壳表面每一点的温度实施监测。

但气化炉表面积太大，所以用常规温度传感器测量气化炉表面温度无法满足要求（或需要无数测量元件）。

气化炉安装的表面热电偶（热敏电缆、测温电缆）是一种能够探测一条连续路线上存在的最高温度的线状温度传感器，可用于大面积温度的连续监测。

每台气化炉的表面可分为若干个温区（20-30个），每个区1支测温电缆。

气化炉表面热电偶的工作原理？每支测温电缆两头各带耐高温补偿导线，一端与测温电缆连接，另一端接变送器。

4～20mA标准信号通过现场接线箱与主电缆连接，送至控制室的DCS。

测温电缆把被测温度t转换成mV信号，信号转换器把mV信号转换成4～20mA直流统一信号，这个直流统一信号被送入计算机监控中心或显示仪表把温度显示出来，报警点可设定在工作温区内的任何一点，由计算机完成。

燃气灶热电偶的应用与原理1. 热电偶的定义和原理热电偶是一种用于测量温度的传感器。

它由两种不同金属材料的导线构成，通常是铜和铜镍合金。

根据热电效应原理，当两种金属连接处存在温度差时，产生的热电势可以通过测量电压差来计算出温度的变化。

2. 燃气灶热电偶的应用燃气灶是日常生活中常见的厨房用具，用于烹饪食物。

为了保证燃气灶的安全性能，在燃气灶中通常会安装热电偶进行温度测量和火焰监测。

燃气灶热电偶主要应用在以下两个方面：2.1 温度测量燃气灶热电偶通常用于测量燃烧室内的温度变化。

通过测量温度，可以实时监测燃烧器的工作状态，从而调整燃气供应以保证燃烧的效率和安全。

2.2 火焰监测燃气灶热电偶还可以用于监测火焰的存在和消失。

当燃气灶点火时，热电偶会感应到火焰的热量并产生电信号。

如果热电偶检测不到火焰，会自动关闭燃气供应，以防止燃气泄漏引发事故。

3. 燃气灶热电偶的工作原理燃气灶热电偶的工作原理基于热电效应。

当热电偶的两端温度不一致时，热电效应会使得两端产生电势差。

燃气灶热电偶通过以下步骤实现温度测量和火焰监测：1.点火：当用户打开燃气灶的控制阀时，燃气会进入燃烧室。

同时，点火系统会产生火花点火，将燃气点燃。

在点火的过程中，热电偶的两端暴露在火焰中。

2.温度测量：热电偶的一端暴露在火焰中，受到火焰的加热。

另一端则处于常温环境中。

由于温度差异，热电偶会产生热电势差，可以通过测量两端的电压差来计算温度的变化。

3.火焰监测：当燃烧室内存在火焰时，由于火焰的热量，热电偶会产生热电势差，表示火焰存在。

如果热电偶检测不到火焰，热电势差会降低或消失，此时燃气灶会自动关闭燃气供应，以确保安全。

4. 燃气灶热电偶的优点燃气灶热电偶具有以下优点：•高温度测量范围：热电偶可以在高温环境下工作，适用于燃气灶的燃烧室测温。

•快速响应：由于热电偶是基于温度差测量原理，它的响应速度很快，可以实时监测温度和火焰变化。

•精准度高：热电偶可以提供精确的温度测量结果，满足燃气灶的控制要求。

燃气灶热电偶工作原理
燃气灶热电偶是一种用于检测燃气灶火焰点火和燃烧情况的传感器。

它的工作原理基于热电效应。

燃气灶热电偶由两个不同金属材料（通常是铁-铬和铜）焊接
而成。

其中一端连接到燃气灶的点火装置，另一端则连接到燃气灶的阀门控制系统。

当燃气灶点火时，点火装置会产生一个火花使燃气点燃。

这个点燃的火焰会接触到热电偶的顶部。

火焰的热量会通过热传导传递给热电偶。

由于热电效应，两种不同金属之间存在温差时会产生电压。

金属的热膨胀系数不同，当顶部的热电偶受到火焰的加热而温升时，两种不同金属的长度也会发生微小变化，从而产生微弱的电压。

这个微弱的电压信号会传送到燃气灶的阀门控制系统，通过检测和测量这个电压信号的大小，可以判断火焰是否正常燃烧。

如果电压信号低于一定阈值，说明火焰熄灭或异常，阀门控制系统会立即关闭燃气供应，确保炉灶的安全性。

因此，燃气灶热电偶通过检测火焰的热量，转化为微弱的电压信号，从而实现了对燃气灶点火和燃烧情况的可靠监测和控制。

煤气灶热电偶感应针的原理煤气灶热电偶感应针是一种常用于测量和控制煤气灶火焰温度的传感器。

它主要利用了热电效应和热导率的原理。

热电效应是指当两种不同金属或合金的两端形成温差时，就会产生一种电动势。

也就是说，当一个金属材料的两端温度不同时，就会在金属内形成一个电势差。

这个电势差与金属材料种类、温度差和温度的绝对值有关。

热导率是指物质导热的能力，也就是物质传递热量的能力。

不同的物质有不同的导热能力。

例如，铜具有较高的导热能力，而塑料则具有较低的导热能力。

煤气灶热电偶感应针由两种不同的金属线材制成，分别被称为热电堆和冷端引火线。

一般情况下，热电堆采用铜镍合金线（类型K）或镍铬合金线（类型E）制成，而冷端引火线一般采用铜线。

工作原理如下：1. 冷端引火线：冷端引火线的作用是将热电偶感应针的冷节点与煤气灶外部环境的温度保持一致。

这样可以避免外界温度变化对热电堆测量结果的干扰。

冷端引火线通过与外界的金属进行连接，将温度均衡到外界环境中。

2. 热电堆：热电堆是热电偶感应针的重要组成部分，由两种不同金属线材连接而成。

其中一根金属线材的一端与冷端引火线连接，形成冷节点；另一根金属线材的一端被放置在煤气灶火焰附近，形成热节点。

3. 火焰温度测量原理：当火焰燃烧时，燃烧产生的高温会使得热节点处的金属线材温度升高。

根据热电效应的原理，金属线材的温度升高会引起热电堆两个端点之间产生电动势。

4. 信号传输：热电堆产生的微小电压信号经过放大电路进行信号放大和处理，然后传输到控制单元或显示器上，用于测量和显示火焰温度。

控制单元可以根据热电堆信号的大小，调节燃气阀门的开度，实现对火焰温度的控制。

总结起来，煤气灶热电偶感应针利用热电效应和热导率的原理，通过测量火焰附近的温度变化，将温度转换为电压信号，并传输到控制单元进行处理，实现对煤气灶火焰温度的测量和控制。

这样可以确保煤气灶的安全使用，并实现温度的恒定控制。

气化炉热电偶
气化炉热电偶是一种用于测量气体温度的设备，通常用于气化炉的温度控制。

它是一种热电偶，由两根不同材料的金属线组成，一端焊接在一起，另一端则作为热电偶的测量端。

当热电偶的一端受到热量作用时，两根金属线的电子密度不同，会产生电势差，从而形成电流。

这个电流的大小取决于测量端与参考端之间的温差。

通过测量这个电流的大小，就可以确定测量端的温度。

在气化炉中，气化炉热电偶通常被放置在炉膛的顶部或底部，用于监测炉内的气体温度。

根据测得的温度数据，控制系统可以调整燃料供应、空气供应和气化工艺参数等，以确保气化炉的正常运行。

除了测量温度外，气化炉热电偶还可以用于控制气化炉的加热速率和均匀性。

通过调整热电偶的位置和数量，可以优化炉内的温度分布和气化产物的质量。

总之，气化炉热电偶是气化炉温度控制和工艺优化中不可或缺的重要设备。

它的准确性和可靠性对于气化炉的正常运行和生产效率具有重要意义。

气化炉热电偶是一种用于测量和控制气体温度的装置，通常用于气化炉等工业设备中。

气化炉热电偶的主要组成部分是热电偶丝和补偿导线。

热电偶丝是一种能够产生热电势的金属丝，通常由两种不同的金属组成，根据不同的需要选择不同的材料和规格。

补偿导线则用于补偿热电偶丝在测量温度时的误差，通常采用与热电偶丝相同的材料和规格。

在气化炉中，热电偶丝通常插入到气化炉的燃烧室或气体出口处，以测量气体的温度。

补偿导线则连接到热电偶丝上，以补偿由于温度变化引起的热电势误差。

通过测量热电势，可以计算出气体的温度，并控制气化炉的加热功率和气体流量，以达到所需的工艺要求。

需要注意的是，气化炉热电偶的使用寿命受到多种因素的影响，如高温、腐蚀、机械磨损等。

因此，在使用过程中需要定期检查和维护，及时更换损坏的热电偶丝和补偿导线，以保证测量和控制精度。

燃气灶热电偶原理
燃气灶热电偶是一种常见的燃气灶点火装置，它通过热电效应将燃气灶上的火焰温度转化为电信号，从而控制点火和火焰的稳定。

燃气灶热电偶原理的了解对于燃气灶的使用和维护具有重要意义。

燃气灶热电偶主要由热电偶和控制装置两部分组成。

热电偶是一种利用热电效应产生电压的传感器，它由两种不同金属材料焊接在一起而成。

当两种金属的焊接处温度不同时，就会产生热电势差，从而产生电压。

控制装置则是用来接收热电偶产生的电信号，并根据信号的大小来控制燃气灶的点火和火焰大小。

燃气灶热电偶的工作原理是基于热电效应的。

当燃气灶上的火焰点燃后，热电偶受到火焰的热量作用，使得热电偶的温度升高。

由于热电偶由两种不同金属材料组成，它们的热膨胀系数不同，因此在受热后会产生热电势差。

这一热电势差会被传输到控制装置中，控制装置根据接收到的电信号来判断火焰的大小和稳定程度，从而控制燃气灶的点火和火焰大小。

燃气灶热电偶的原理非常简单，但却起着至关重要的作用。

它能够准确地感知火焰的温度和大小，从而及时地控制燃气灶的点火和火焰大小，保证炉灶的正常使用。

同时，热电偶还具有很高的安全性，因为它能够及时地检测到火焰的存在，一旦火焰熄灭，控制装置就会停止供气，从而避免了燃气泄漏和安全事故的发生。

总的来说，燃气灶热电偶是燃气灶上的一种重要的安全装置，它通过热电效应将火焰的温度转化为电信号，从而控制燃气灶的点火和火焰大小。

了解燃气灶热电偶的原理不仅有助于我们正确地使用燃气灶，还能够帮助我们更好地维护和保养燃气灶，确保其安全可靠地使用。

煤气灶热电偶工作原理
煤气灶热电偶是一种常见的温度传感器，主要用于测量和控制燃气灶具的燃料燃烧状态。

其工作原理是基于热电效应和热传导原理。

热电效应是指热电偶中的两种不同金属材料在温度差异作用下产生的电势差现象。

根据热电效应原理，当两端温度不相等时，热电偶的两个接点就会产生电势差，从而产生电流。

热电偶中通常由两种不同金属材料制成，两端分别固定在要测量的物体和电路连接处。

一端被称为测温端，接触要测量的物体，另一端被称为冷端，连接电路。

在煤气灶热电偶中，测温端接触到燃气灶的燃烧区域。

当燃气灶点火并燃烧时，产生的热量会通过导热传导到测温端，使其温度升高。

而冷端则通过导热传导和散热的方式保持相对低温。

这种温度差异会产生电势差，进而产生电流。

热电偶中的电流信号会传输到燃气灶的控制电路中。

控制电路会测量热电偶的电压和电流，然后通过计算和比较实际温度与期望温度的差异，来决定是否调整燃气的供给以维持温度稳定。

需要注意的是，热电偶的输出信号是毫伏级别的微小信号，需要通过信号放大器来放大。

此外，热电偶还需要校准，以保证温度测量的准确性。

校准过程通常涉及将热电偶的输出信号与已知温度进行比较，然后进行调整以修正偏差。

总结来说，煤气灶热电偶是一种基于热电效应和热传导原理的温度传感器。

它通过测量燃气灶的燃烧区域的温度来控制燃气的供给，以维持燃烧的稳定。

通过采集热电偶的输出信号，配合控制电路的处理，能够实现对燃气灶温度的实时监测和控制。

燃气灶热电偶原理
燃气灶是家庭厨房中常见的烹饪设备，而热电偶则是燃气灶中的重要部件，它起着测量和控制燃气灶火焰温度的作用。

那么，燃气灶热电偶是如何工作的呢？接下来，我们将深入探讨燃气灶热电偶的原理。

热电偶是一种利用温度差产生电压的物理现象的传感器。

在燃气灶中，热电偶通常由两种不同金属的导线组成，它们被焊接在一起并形成一个环路。

当一个金属导线的一端的温度高于另一个金属导线的一端时，就会产生一个电动势。

这个电动势的大小与金属导线的种类和温度差有关。

在燃气灶中，热电偶的工作原理是利用火焰的热量使得热电偶产生电动势，从而实现温度的测量和控制。

当燃气灶点火后，火焰的热量会传导到热电偶上，使得热电偶的温度升高。

由于热电偶的两端温度不同，就会产生一个微小的电压。

这个电压会被传感器接收并转换成相应的温度数值，然后再通过控制系统进行调节，以达到所需的火焰温度。

燃气灶热电偶的原理简单而有效，它能够准确地测量火焰的温
度，并通过控制系统实现火焰的稳定和精准调节。

这种原理不仅适用于家用燃气灶，也被广泛应用于工业和商业领域的燃气设备中。

总的来说，燃气灶热电偶的工作原理是利用火焰的热量使得热电偶产生电动势，从而实现温度的测量和控制。

通过这种原理，燃气灶能够实现火焰温度的精准调节，保障烹饪的效果和安全。

希望本文能够帮助大家更好地理解燃气灶热电偶的工作原理，为大家的生活带来一些帮助。

燃气灶热电偶熄火保护原理燃气灶是我们日常生活中常见的厨房电器之一，它使用燃气作为燃料，通过火焰加热来进行烹饪。

然而，由于燃气的特性，如果火焰熄灭或燃烧不完全，就会产生有害气体，对人体健康造成威胁。

为了保障使用者的安全，燃气灶通常都会配备热电偶熄火保护装置。

燃气灶的热电偶熄火保护原理是基于热电效应。

热电偶是一种能够将温度变化转化为电压变化的传感器，由两种不同金属的电极组成。

在燃气灶中，热电偶一端暴露在火焰中，另一端连接到燃气灶的控制电路。

当火焰燃烧正常时，火焰的热量会传导到热电偶上，使得热电偶产生电压。

这个电压信号会被传输到燃气灶的控制电路中进行处理。

在正常情况下，热电偶产生的电压信号会维持在一个较高的水平，表明火焰正常燃烧。

控制电路会根据这个信号维持燃气灶的供气状态，保持火焰稳定。

然而，当火焰熄灭或燃烧不完全时，热电偶接收不到足够的热量，电压信号会下降。

控制电路会监测到这个异常信号，并立即作出响应。

一般来说，控制电路会关闭燃气灶的气源阀门，停止燃气供应，以防止有害气体的产生。

通过热电偶熄火保护装置，燃气灶能够监测到火焰状态，及时切断燃气供应，保障使用者的安全。

这种保护装置是一种被动安全措施，能够在火焰熄灭或燃烧不完全时起到及时报警、切断燃气的作用。

值得注意的是，热电偶熄火保护装置只能监测火焰是否存在，而不能判断火焰的燃烧质量。

如果燃烧不完全产生有害气体，热电偶无法检测到。

因此，使用燃气灶时，还需要注意火焰的颜色和燃烧状态，保持通风良好，避免产生有害气体对人体的危害。

热电偶熄火保护原理是通过热电效应实现的。

当火焰正常燃烧时，热电偶产生的电压信号维持在较高水平，控制电路保持燃气供应。

当火焰熄灭或燃烧不完全时，热电偶的电压信号下降，控制电路会立即切断燃气供应，确保使用者的安全。

然而，热电偶熄火保护装置只能监测火焰是否存在，不能判断火焰的燃烧质量，因此还需要注意火焰的颜色和燃烧状态，保持通风良好。

燃气灶的热电偶熄火保护装置是一项重要的安全措施，能够有效预防火灾和有害气体的产生，保障使用者的生命财产安全。
