热电偶测温的原理热电偶是一种常用的温度测量装置，广泛应用于工业控制、实验室研究以及家用电器等领域。
其原理基于热电效应，利用两种不同金属的热电势差随温度变化的特性来测量温度。
热电偶由两种不同金属的导线组成，通常是铜和铜镍合金。
这两根导线的一端通过焊接或者紧密连接在一起，形成热电偶的测温点，称为热电极。
另一端则分别与测温仪表的正负极连接。
热电偶的工作原理是基于热电效应。
热电效应是指当两种不同金属的导线形成闭合回路时，如果两端温度不同，就会在回路中产生电动势。
这种现象被称为“塞贝克效应”。
具体来说，当热电极的一端的温度高于另一端时，热电极产生的电动势会随着温度差的增大而增大。
热电偶测温的原理可以简单地解释为：当被测温度与热电极的连接点温度不同时，由于两个金属之间的热电势差发生变化，就会在热电偶回路中产生电流。
通过测量这个电流的大小，我们可以得到热电极的温度，从而得知被测温度。
需要注意的是，热电偶测温的原理并不是通过测量电压来获得温度值，而是通过测量电流大小来推算温度。
由于热电偶的电阻很小，因此在实际应用中，通常采用电压测量方式来间接测量电流，进而获得温度值。
热电偶测温的优点之一是其响应速度快，可以迅速反映出被测温度的变化。
此外，热电偶的测温范围广，可覆盖从低温到高温的各种应用场景。
另外，由于热电偶是一种被动传感器，不需要外部供电，因此具有较高的可靠性和稳定性。
然而，热电偶测温也存在一些不足之处。
首先，热电偶的测量精度受到很多因素的影响，如环境温度、导线长度、接头质量等。
其次，由于热电偶的电压信号较小，易受干扰，因此需要进行信号放大和滤波处理。
此外，热电偶对温度的测量范围和精度也存在一定限制。
热电偶测温是一种常用的温度测量方法，其原理基于热电效应，通过测量热电偶回路中的电流大小来推算温度。
虽然存在一些不足之处，但热电偶测温具有快速响应、广泛应用等优点，广泛应用于各个领域。
通过了解热电偶测温的原理，我们可以更好地理解其工作原理和应用场景，为温度测量提供可靠的方法。
热电偶测温原理及应用论文热电偶是一种常用的温度测量装置，其原理是基于热电效应。
热电偶由两种不同材料的导线组成，当两种导线连接在两个不同温度的点上时会产生热电动势。
这个热电动势与两个温度之间的温差成正比，因此可以通过测量热电动势来确定目标温度。
热电偶的应用范围非常广泛，包括工业生产、科研领域以及日常生活中的温度测量。
在工业生产中，热电偶通常用于实时监测和控制生产过程中的温度，如热处理、熔炼和焊接等。
在科研领域，热电偶被广泛应用于各种实验和研究中，如材料性能测试、生物学实验和地质勘探等。
此外，热电偶也被广泛用于家用电器中，如烤箱、电磁炉和温度计等。
热电偶的测温原理是基于热电效应的，热电效应是指当两个不同导电材料的接触处形成温差时，会产生一个电动势。
这个电动势与温差成正比，可用来测量温度。
热电偶由两种不同的导体组成，一种是铂-铑合金，另一种是铜、铁、镍或康铜等金属。
当这两种导体连接在两个不同温度的点上时，由于热电效应会产生一个热电动势，这个热电动势与两个温度之间的温差成正比。
热电偶的工作原理可用温度-电动势关系表达，常用公式为：\[E = S(T_2 - T_1)\]其中，E为热电动势，S为热电偶的灵敏度（也称为热电系数），T1和T2分别为热电偶的两个测温端温度。
根据热电偶的工作原理，可以通过测量热电动势来确定目标温度。
这通常通过将热电偶连接到一个电子测温仪或数据采集系统上，并根据热电动势的大小来计算出目标温度。
由于热电偶可以在较宽的温度范围内工作，并且具有较高的灵敏度和快速响应特性，因此在许多需要精确温度测量的场合都得到了广泛的应用。
热电偶具有许多优点，例如尺寸小、成本低、响应速度快、可在较宽的温度范围内工作等。
另外，由于热电偶可以直接测量温度差，因此可以减小由于环境温度变化引起的误差。
但是在应用中也有一定的局限性，如热电偶测温精度受到温度非线性、外界干扰、杂散热和接触电势等因素的影响。
由于热电偶的广泛应用和重要性，关于热电偶测温原理及其应用的研究论文也层出不穷。

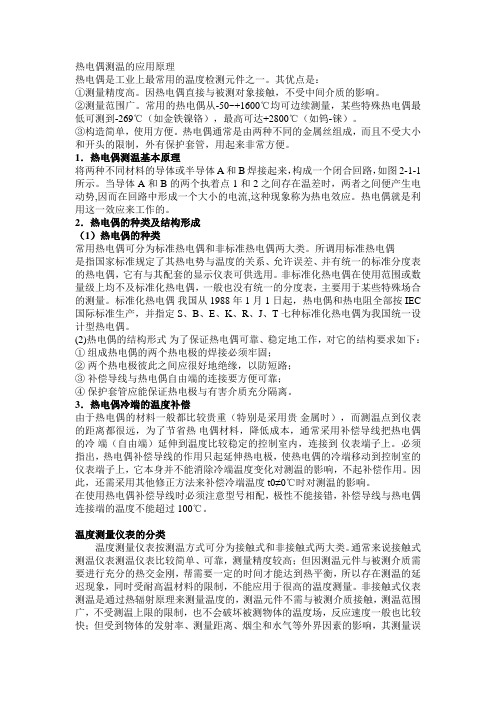

热电偶测温的应用原理热电偶是工业上最常用的温度检测元件之一。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，如图2-1-1所示。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC 国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。
3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。
必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。
题目：热电偶测温原理及其应用姓名：学号：专业：无机非金属材料工程班级: 无非一班院（系）：材料学院指导教师：一、热电偶简介热电温度记录仪常以热电偶作为测温元件.它广泛用来测量-200 ℃~1300 ℃范围内的温度，特殊情况下，可测至2800 ℃的高温或4K 的低温。
它具有结构简单，价格便宜，准确度高，测温范围广等特点。
由于热电偶将温度转化成电量进行检测，使温度的测量、控制、以及对温度信号的放大变换都很方便，适用于远距离测量和自动控制。
在接触式测温法中，热电温度计的应用最普遍。
二、热电偶测温原理1.定义: 由两种导体组合而成,将温度转化为热电动势的传感器叫做热电偶。
2.测温原理: 热电偶的测温原理基于热电效应。
将两种不同材料的导体 A 和 B 串接成一个闭合回路，当两个接点 1 和 2 的温度不同时，如果T ＞T 0，在回路中就会产生热电动势，在回路中产生一定大小的电流，此种现象称为热电效应。
热电动势记为E AB，导体A 、B 称为热电极。
接点1 通常是焊接在一起的，测量时将它置于测温场所感受被测温度，故称为测量端（或工作端，热端）。
接点2 要求温度恒定，称为参考端（或冷端）。
3.热电效应导体A 和B 组成的热电偶闭合电路在两个接点处分别由e AB (T) 与e AB (T0 )两个接触电势，又因为T ＞T0，在导体A 和B 中还各有一个温差电势。
所以闭合回路总热电动势E AB (T,T0 ) 应为接触电动势和温差电势的代数和.4.闭合回路总热电动势对于已选定的热电偶，当参考温度恒定时，总热电动势就变成测量端温度T 的单值函数，即E AB ( T , T 0 )= f ( T ) 。
这就是热电偶测量温度的基本原理。
在实际测温时，必须在热电偶闭合回路中引入连接导线和仪表。
三、有关热电偶测温的基本原则1、均质导体定则:由一种均质导体组成的闭合回路，不论导体的横截面积，长度以及温度分布如何均不产生热电动势。
热电偶热电阻测温应用原理热电偶测温的应用原理热电偶是工业上最常用的温度检测元件之一。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。
3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。
必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。
热电偶工作原理及简图
热电偶是一种常用的温度测量仪器，它利用热电效应来测量温度。
热电偶由两
种不同金属导线焊接在一起制成，当两种金属导线的焊点处于不同温度时，就会产生热电势差，从而产生电流。
这种电流与焊点的温度差成正比，因此可以通过测量电流来间接测量温度。
热电偶的工作原理主要基于两种热电效应，塞贝克效应和泊松效应。
塞贝克效
应是指当两种不同金属导体形成闭合回路时，如果两个焊点处于不同温度，就会在闭合回路中产生电动势。
而泊松效应则是指当两种不同金属导体形成开路时，如果两个焊点处于不同温度，就会在开路中产生电动势。
热电偶的工作原理可以用一个简单的示意图来说明，两种不同金属导线A和B
焊接在一起，形成闭合回路。
当焊点处于不同温度时，就会在闭合回路中产生电动势，从而产生电流。
通过测量这个电流的大小，就可以间接测量焊点的温度差，进而得知温度。
热电偶的工作原理虽然简单，但是其测量温度的精度很高，可以达到几个小数
点的精度。
因此，在工业生产和科学研究中得到了广泛的应用。
热电偶的优点还包括响应速度快、结构简单、成本低廉等，因此被广泛应用于各种温度测量场合。
总之，热电偶是一种利用热电效应来测量温度的仪器，其工作原理简单而精确，因此在各种工业生产和科学研究中得到了广泛的应用。
通过测量热电偶产生的电流，可以间接测量温度，其测量精度高，响应速度快，结构简单，成本低廉，是一种非常实用的温度测量仪器。
热电偶测温实验原理一、什么是热电偶热电偶是一种常用的温度测量传感器，基于热电效应和材料导电性温度系数之间的关系工作。
热电偶由两个不同的金属或金属合金组成，其两端被紧密地连接在一起，并浸泡在测量的温度介质内。
当两端存在温度差时，由于温度差激励下导体内部产生热电动势，进而在热电偶两端产生一个微弱的电信号。
二、热电偶的特性热电偶具有如下特性：1.灵敏度高：热电偶产生的电信号与温度变化呈线性关系，敏感度较高。
2.可靠性高：热电偶材料具有较高的稳定性和耐腐蚀性，使用寿命长。
3.测量范围广：热电偶温度测量范围可达-200℃ ~ 2300℃，可适用于当前众多行业的高、低温度测量。
4.抗电磁干扰：热电偶信号的幅度较小，且存在热电偶两端相反的电信号，具有很好的抗电磁干扰性。
三、热电偶测温实验原理1.实验原理热电偶的测温原理是基于热电效应原理。
当两个不同导电材料连接在一起形成一个回路时，被测量的物体部分与回路的一端（冷端）相接触，另一端（热端）则与较高温度物体相接触，两侧温差产生的热电动势使电荷通过回路。
在热电偶测量中，测量实际上是测量热电偶两端的电压。
热电偶两端产生的电压信号与热电偶的参考电极温度相对应，经过校准后即可获得被测物体的温度。
2.实验材料实验中需要的材料如下：•热电偶•稳压电源•文件夹•油浴3.实验步骤实验步骤如下：1.将热电偶连接成功能齐全的读数器或万用表。
2.将热电偶中的端线用文件夹夹紧，并通电预热10分钟左右。
3.准备一个油浴，油浴温度可以通过稳压电源进行控制。
4.将热电偶热端浸入油浴中，记录热端的温度。
5.随着油浴在热端降温，记录相应的热电偶温度，形成温度时间序列数据。
6.实验完成后，通过数据处理和分析，得到温度的变化数字表格，可以绘制温度时间曲线，明确温度变化趋势。
四、总结热电偶是一种可靠、灵敏的温度传感器，广泛应用于科学研究中的温度测量工作中。
通过实验，可以进一步了解热电偶原理和温度测量方法，具有推动测量技术进步的重要意义。
热电偶测温原理1. 热电效应热电偶是一种利用热电效应进行温度测量的传感器。
热电效应是指当两个不同材料的接触点处于不同温度时，会产生电动势。
这种现象最早由德国物理学家塞贝克于1821年发现，后来被称为塞贝克效应。
2. 热电偶的结构热电偶由两种不同材料的导线组成，一般为两根金属导线。
常用的金属有铜、铁、镍和铬等。
这两根导线的接触点称为热电节，用于感应温度变化产生的电动势。
3. 热电偶的工作原理当热电偶的两个接触点处于不同温度时，会产生电动势。
这是因为两种不同材料的导线具有不同的电子亲和力和禁带宽度，导致在接触点附近形成了电势差。
在热电偶中，通常将一个接触点称为测量点，另一个接触点称为参考点。
测量点暴露在待测温度环境中，参考点则保持在一个已知的恒温环境中。
当测量点和参考点的温度不同时，由于两个接触点之间存在温差，就会产生热电势。
这个热电势可以通过热电偶的导线传输到测量仪表上进行测量。
4. 热电势的测量热电势的测量可以通过以下步骤完成：步骤1：热电势的产生将热电偶的测量点和参考点分别暴露在待测温度和恒温环境中。
由于温度差异，两个接触点之间会产生热电势。
步骤2：热电势的传输热电势通过热电偶的导线传输到测量仪表上。
由于热电偶的导线是金属材料，具有良好的导电性能，可以将热电势传输到测量仪表上。
步骤3：热电势的测量测量仪表通过测量热电偶导线上的电压来确定热电势的大小。
由于热电偶的导线具有不同的电子亲和力和禁带宽度，所以在导线上会产生电势差，这个电势差可以通过测量仪表进行测量。
5. 热电势与温度的关系热电势与温度之间存在一定的关系，这个关系可以通过热电势与温度的校准曲线来表示。
校准曲线是通过将热电偶暴露在已知温度环境中，测量对应的热电势来得到的。
根据热电势与温度的关系，可以通过测量热电偶产生的热电势来确定待测温度。
通常情况下，测量仪表会根据热电偶的类型和校准曲线来进行温度的转换和显示。
6. 热电偶的优缺点热电偶作为一种常用的温度传感器，具有以下优点：•宽温度范围：热电偶可以在极低温度到极高温度范围内进行测量，能够适应各种工业环境的需求。
