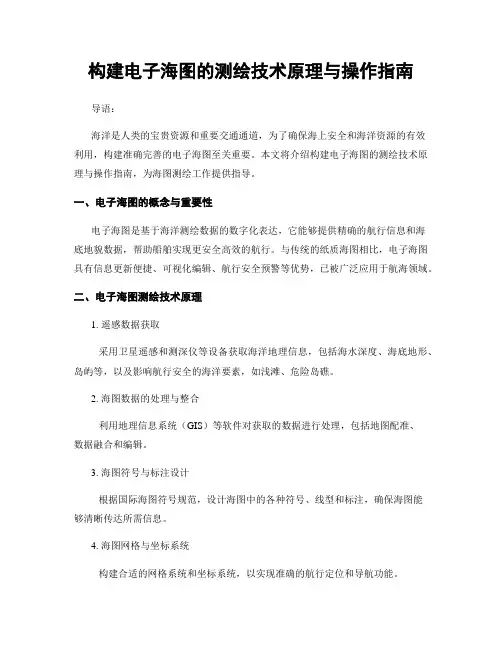

构建电子海图的测绘技术原理与操作指南导语：海洋是人类的宝贵资源和重要交通通道，为了确保海上安全和海洋资源的有效利用，构建准确完善的电子海图至关重要。
本文将介绍构建电子海图的测绘技术原理与操作指南，为海图测绘工作提供指导。
一、电子海图的概念与重要性电子海图是基于海洋测绘数据的数字化表达，它能够提供精确的航行信息和海底地貌数据，帮助船舶实现更安全高效的航行。
与传统的纸质海图相比，电子海图具有信息更新便捷、可视化编辑、航行安全预警等优势，已被广泛应用于航海领域。
二、电子海图测绘技术原理1. 遥感数据获取采用卫星遥感和测深仪等设备获取海洋地理信息，包括海水深度、海底地形、岛屿等，以及影响航行安全的海洋要素，如浅滩、危险岛礁。
2. 海图数据的处理与整合利用地理信息系统（GIS）等软件对获取的数据进行处理，包括地图配准、数据融合和编辑。
3. 海图符号与标注设计根据国际海图符号规范，设计海图中的各种符号、线型和标注，确保海图能够清晰传达所需信息。
4. 海图网格与坐标系统构建合适的网格系统和坐标系统，以实现准确的航行定位和导航功能。
三、电子海图测绘的操作指南1. 测量设备与船舶配置选择适合的测深仪、卫星定位系统以及其他辅助设备，根据船舶特点和任务需求配备合适的测绘设备。
2. 海图测量过程在测量区域内遵循指定的航行航线，进行深度测量和海底特征探测，记录测量数据并进行清晰的标注。
3. 数据处理与整合将测量获得的原始数据导入数据处理软件中，进行数据处理、配准和融合，确保数据的准确性和一致性。
4. 海图编辑与设计根据数据处理结果，利用海图编辑软件进行符号与标注的设计，绘制海图的各种图层和信息标签。
5. 质量控制与信息更新对绘制完成的电子海图进行质量控制，确保海图的准确性与完整性，及时更新数据以反映海洋环境的变化。
四、电子海图应用与发展前景电子海图广泛应用于航海、海事救援、海洋资源开发等领域，为船舶航行提供便利与保障。
随着技术的不断进步，电子海图将更加精确、智能化，为海上人员提供更多安全、高效的航行服务。
毕业论文课题论电子海图在现代航海中的应用学生姓名学号专业国际航运业务管理班级院（系）经济管理学院指导教师职称二○年月日摘要海图在人类航海过程中有着非常重要的作用，它是人类展开航海的重要辅助工具。
传统的纸质海图实现位置、图线、路线设计等功能。
电子海图相比于纸质海图不伦在功能形式上都发生了巨大的变化，本篇文章通过对电子海图在航海中的研究，来认识电子海图它的发展，熟识电子海图的组成和原理，了解电子海图的要求、功能、现状等，来认识电子海图在航海过程中的使用状况，领会全球电子海图的发展状态，假设以后电子海图的发扬趋势。
本篇文章介绍电子海图的相关术语,电子图表的相关标准,及重要组成部分和分类。
电子海图产生的基本原理,和电子海图的未来发展趋势。
令人了解电子海图体系不但是纸质海图的衍生品，而且是航海过程中一项不可缺少的新技术，它逐步变成船舶驾驶里的中枢导航设备。
关键词:航海，发展，电子海图，应用ABSTRACTThe chart has a very important role in human navigation process, it is an important auxiliary tool of human expansion of sailing. The traditional paper chart to realize position, graph line, route design and other functions. Electronic chart compared to the paper chart not in the functional form has undergone tremendous changes, this article based on the research in navigation electronic chart, to understand its development of electronic chart, familiar with the composition and principle of electronic chart, understanding of electronic chart, function requirements, the status etc, to understand the usage condition of electronic the chart in the navigation process, understand the development state of global electronic chart, electronic chart develop trend hypothesis. Terminology Relating to this article introduces the related standards of electronic chart, electronic chart, and an important part and classification. The basic principle of electronic chart generated, the future development trend and the electronic chart. An understanding of electronic chart system is not only the paper chart derivatives, and is a new technology of indispensable navigation process, it has gradually become a central driving in navigation equipment.Keywords:navigation, development, electronic chart, application目录摘要 (I)ABSTRACT (1)第一章电子海图的发展历史 (2)1.1电子海图 (2)1.1.1电子海图应用系统 (3)第二章电子海图的分类及功能 (3)2.1栅格电子海图 (3)2.2矢景电子海图 (4)2. 2.1非标准电子海图 (4)2.2.2标准电子海图 (5)2.3系统功能 (6)第三章电子海图在航海中的应用 (7)第四章电子海图的集成化 (8)4.1与雷达、AIS、GMDSS集成 (8)4.2海图的改正 (8)4.3坐标系的转换 (9)4.4 其他先进技术 (9)第五章结论与展望 (10)参考文献 (11)致谢 (12)第一章电子海图的发展历史电子海图发展的历史要从上世纪60年代末说起，当时电子海图使用的系统雏形是1967年比利时人发明的定位装置和海图描绘相配的MANA V。
第一章电子海图与电子海图系统第一节电子海图与标准电子海图随着计算机技术与航海技术的不断开展，产生了以数字形式表示的海图以及各种电子海图应运系统。
它们的出现是水道测量领域的一场新技术革命，使海图研究，生产以及使用跨入了一个新的纪元，也促使航海自动化迈上新的台阶。
所谓的电子海图〔Electronic chart, EC〕是在显示器上显示出海图信息和其他航海信息，所以也称“屏幕海图〞。
电子海图及其应用环境组成电子海图系统。
一、电子海图电子海图是描述海域地理信息和航海信息的数字化产品，主要涉及海洋及其毗邻的陆地。
详细的描述了岸形、岛屿、礁石、浅滩、沉船、水深、地质、助航标志、潮流、海流等航海所需的资料。
电子海图按照制作方法可分为矢量电子海图和光栅电子海图两大类。
（一）矢量电子海图〔Vector Charts〕以矢量形式表示的数字海图。
海图中的每个要素是以点、线、面等几何图形的形式存储在电子海图数据文件中、具有存储小、显示速度快、精度高、支持智能化航海等优点。
用户查询电子海图中任意图标的细节〔如灯标、颜色、周期〕可根据需要有选择的显示不同的层次信息〔如只显示小于10M的水深点〕。
矢量电子海图与其他的船舶系统相结合，能提供戒备区、危险区等自动报警功能。
矢量电子海图被称为“智能电子海图〞。

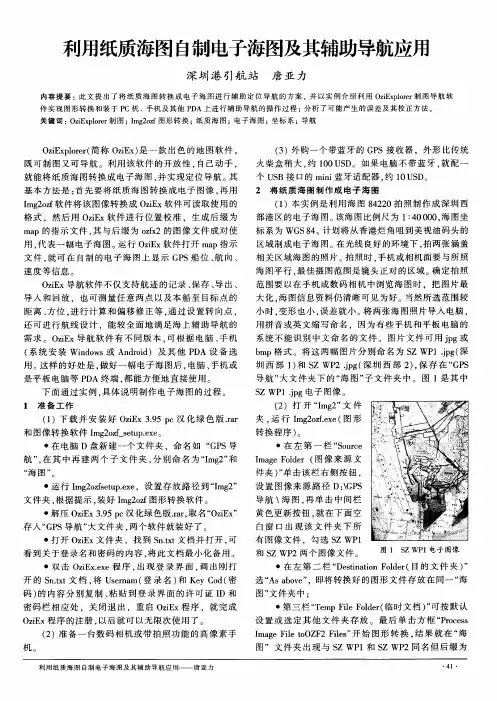

（二）光栅电子海图〔Raster Charts〕以光栅形式表示的数字海图,通过对纸质的海图的一次性扫描，形成单一的数字信息文件；以像素的排列反映海图中的要素，依靠眼睛识别航海要素。
因此，光栅电子海图被认为是纸质海图的复制品，它包含的信息〔如岸线、水深等〕如纸质海图一一对应。
光栅电子海图也可与定位传感器〔如GPS〕连接，但由于光栅电子海图制作原理上的局限性，光栅电子海图不能够提供选择性的查询和显示功能〔如查询某一海图要素特征，或隐去某类海图要素特征等〕。
光栅电子海图被称为“非智能电子海图〞。
目前，电子海图以矢量电子海图为主，光栅电子海图是在没有矢量电子海图的海域作为补充使用。
电子海图信息系统( ECDIS)的发展及应用[摘要] 电子海图显示与信息系统(ECDIS)被认为是继雷达／ARPA之后在船舶导航方面又一项伟大的技术革命，可以说将航海安全技术提升到了一个全新的高度，对航运相关行业带来了深远的影响。
本文简单介绍ECDIS系统和ECDIS的发展现状与趋势，结合实际重点研究ECDIS在船上的实际应用。
[关键词] ECDIS 航海安全技术发展现状实际应用Development and application of electronic chart display and information system[abstract]Electronic chart display and information system is considered to be a Great technology revolution after radar/ARPA on navigation of the ship. it can be said that the navigation safety technology to a new height, the shipping industry has brought the profound influence.The paper simply introduces the ECDIS system and the present situation and the tendency of the development of ECDIS, combined with the actual focus on ECDIS practical application in the ship.[keyword]ECDIS Maritime security technology the tendency of the development The practical application目录引言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 第1章 ECDIS 系统简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.1 ECDIS的由来．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.2 ECDIS的组成．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1.3 ECDIS的功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 第2章ECDIS的发展现状．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 2.1 ECDIS现状．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 2.2 ECDIS的发展趋势．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 2.3 E_Navigation环境下ECDIS发展研究．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 2.4 国际海事组织IMO对ECDIS发展的影响．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 9 第3章 ECDIS的应用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 3.1 ECDIS在船舶航行中的应用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 3.2 ECDIS在港口引航的应用研究．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 第4章 ECDIS潜在的风险与控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 4.1 ECDIS潜在的风险．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 4.2化解潜在风险的对策．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19 结束语．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21 致谢语．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23引言电子海图显示信息系统(Electronic ChartDisplay Information System，ECDIS)是在综合导航系统的设计理念基础上逐步发展起来的一种智能化海图，解决了在传统纸质海图上定位而产生的船位获取滞后的问题，可以自动地将即时船位显示在海图上。

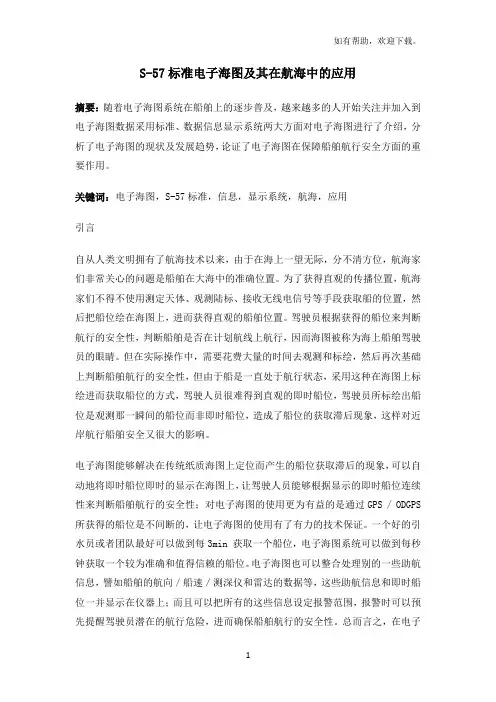

S-57标准电子海图及其在航海中的应用摘要：随着电子海图系统在船舶上的逐步普及，越来越多的人开始关注并加入到电子海图数据采用标准、数据信息显示系统两大方面对电子海图进行了介绍，分析了电子海图的现状及发展趋势，论证了电子海图在保障船舶航行安全方面的重要作用。
关键词：电子海图，S-57标准，信息，显示系统，航海，应用引言自从人类文明拥有了航海技术以来，由于在海上一望无际，分不清方位，航海家们非常关心的问题是船舶在大海中的准确位置。
为了获得直观的传播位置，航海家们不得不使用测定天体、观测陆标、接收无线电信号等手段获取船的位置，然后把船位绘在海图上，进而获得直观的船舶位置。
驾驶员根据获得的船位来判断航行的安全性，判断船舶是否在计划航线上航行，因而海图被称为海上船舶驾驶员的眼睛。
但在实际操作中，需要花费大量的时间去观测和标绘，然后再次基础上判断船舶航行的安全性，但由于船是一直处于航行状态，采用这种在海图上标绘进而获取船位的方式，驾驶人员很难得到直观的即时船位，驾驶员所标绘出船位是观测那一瞬间的船位而非即时船位，造成了船位的获取滞后现象，这样对近岸航行船舶安全又很大的影响。
电子海图能够解决在传统纸质海图上定位而产生的船位获取滞后的现象，可以自动地将即时船位即时的显示在海图上，让驾驶人员能够根据显示的即时船位连续性来判断船舶航行的安全性；对电子海图的使用更为有益的是通过GPS / ODGPS 所获得的船位是不间断的，让电子海图的使用有了有力的技术保证。
一个好的引水员或者团队最好可以做到每3min 获取一个船位，电子海图系统可以做到每秒钟获取一个较为准确和值得信赖的船位。
电子海图也可以整合处理别的一些助航信息，譬如船舶的航向／船速／测深仪和雷达的数据等，这些助航信息和即时船位一并显示在仪器上；而且可以把所有的这些信息设定报警范围，报警时可以预先提醒驾驶员潜在的航行危险，进而确保船舶航行的安全性。
总而言之，在电子海图的帮助下，驾驶人员对即时的船舶动态和航区中存在任何危险都会一目了然，同时在雷达观测的帮助下对周围船舶的动态也做到心中有数；“知彼知己，百战不殆”，对自己和周围的情况都做到了清楚了解，航行的安全性就有了有力的保障。
浅谈电子海图及其在航海中的应用随着科技的不断进步，航海技术的应用对海上的工作产生了巨大的影响。
基于计算机图像处理技术，产生了以数字形式表示的电子海图，还有一系列的各种电子海图应用系统。
电子海图本着航海事业及科技的发展而产生的一种实时导航系统，在地理信息系统船舰组合导航系统中的重要应用。
电子海图的不同种类也在航海中的不同应用体现出来，本文对电子海图的概念以及种类进行了介绍，分析了电子海图的具体应用，论证了电子海图在船舶航行中的重要作用。
标签：电子海图；航海；应用从古代开始就对航海做一个开发，航海家最关心是自己的安全还有的能够清楚自己在大海中的準确位置，通过测定天体、接受无线电信号等一系列操作后进而获取直观的船舶位置。
[1]同时，航海家根据获取船的位置来判断航海的方向和安全性，从而进一步判断是否是原来设计好的路线。
但是从一方面来说，驾驶员需要花很长的时间去固定和观测位置名从而很难获得船位的具体方式，因此很难得到直观的船位，对船舶的安全造成很大的影响。
因此，电子海图不同于传统海图，是运用了一系列的技术定位于海面上，一定程度上能够提高驾驶员判断船舶的安全性以及让驾驶员更好的值班从而能确保航行安全。
同时电子海图系统报警可以题型驾驶员潜在的危险，进而确保航行的安全性。
1 电子海图的概念首先，电子海图是一个比较抽象和比较模糊的概念。
具体的说就是在显示器上显示出海图信息和其他航海信息，所以也叫屏幕海图。
[2]一般我们将各种数字式海图及其系统统称为电子海图。
比如说，电子海图显示与信息系统、电子航海图、电子海图以及电子海图系统等，电子海图的应用比较广泛，有航海、船舶交通管理、污染管理、航标管理等。
主要涉及的领域有海洋及其毗邻的陆地，详细的介绍了礁石、水深、底质等航海所需要的资料等。
2 電子海图的种类电子海图所显示的海图信息大部分都是深海里面的具体数据，或者是根据原来最初的纸质数据里面得来的。
基于这些数据的应用同时建立一个数据库，而且其中的构造和储存方式起着决定性的作用，将直接影响电子海图的容量还有电子海图显示的精确度等。
电子行业电子海图系统XXXX概述电子海图系统是电子行业中的重要应用系统之一，它通过收集、整理和展示海洋环境相关的大量数据，为航海人员提供准确、实时的海洋信息。
本文将介绍电子行业电子海图系统XXXX的主要功能、特点和应用领域。
功能1. 海图展示电子海图系统XXXX使用先进的地理信息系统（GIS）技术，能够将各种海图数据以可视化形式展示出来。
用户可以根据需要选择不同的图层、显示不同的信息，快速了解目标海域的地理环境。
2. 实时数据更新电子海图系统XXXX通过与各个数据源进行实时连接，可以及时获取最新的海洋环境数据。
这些数据包括海洋气象、海洋动力学、海洋生物等方面，能够帮助航海人员及时了解目标海域的动态变化。
3. 航线规划电子海图系统XXXX提供了强大的航线规划功能，用户可以根据目标、起点、终点等参数进行航线计算。
系统会综合考虑船舶的速度、绕行障碍物的需求等因素，给出最佳航线方案。
同时，系统还会提供航行过程中的预警信息，帮助航海人员做好风险控制。
4. 船舶监控电子海图系统XXXX可以通过与船舶的通信设备进行连接，实时监控船舶的位置、状态等信息。
船舶监控模块可以提供船舶的轨迹回放、航行速度、目标航线等信息，帮助航海人员随时了解船舶的位置和运行状况。
5. 预警与报警电子海图系统XXXX可以根据海洋环境数据和船舶监控数据，进行智能分析和判断，发现潜在的风险和危险。
一旦发现异常情况，系统会及时发出预警或报警信息，通知相关人员做出应对。
特点1. 实时性电子海图系统XXXX的数据更新和船舶监控都是实时进行的，保证了用户获取的信息的及时性和准确性。
航行人员可以根据最新的海洋环境数据和船舶状态，做出准确的决策和规划。
2. 可视化展示电子海图系统XXXX使用直观的图形界面，将复杂的海洋环境数据以可视化的方式展示出来。
用户可以通过查看地图、图表、动画等形式，更好地了解和掌握目标海域的情况。
3. 智能分析电子海图系统XXXX通过引入和机器学习算法，对海洋环境数据和船舶状态进行智能分析。
浅谈电子海图系统的应用与发展09航海技术（4）班徐政090446407 摘要：电子海图电子海图显示与信息系统(ECDIS)是继雷达/ARPA之后在船舶导航方面又一项伟大的技术革命，已发展成为一种新型的船舶导航系统和辅助决策系统。
它不仅能连续给出船位，还能提供与航海有关的各种信息，有效地防范各种险情。
目前世界上安装电子海图的舶船在20万艘以上。
随着各国官方电子海图(ENC)逐步完备、标准ECDIS的出现以及IMO的认可，未来10年左右ECDIS将全面取代纸海图，成为21世纪航海信息综合处理手段。
电子海图之所以引起高度重视，是因为它具有传统纸海图无法比拟的优点。
关键词：ECDIS 应用发展引言:电子海图具有传统纸质海图无法比拟的优点。
一套性能完善的电子海图系统可以进行自动航线设计、航向、航迹监测、自动存储本船航迹和ARPA目标、历史航程重新演示、航行自动报警、快速查询各种信息、船舶动态适时显示、海图自动改正……随着网络技术的发展，网络海图已经不再遥远。
电子海图是实现“智能航海”和“数字航海”的必要工具。
电子海图功能比较强大，但是毕竟它只是一种助航工具，在航行的过程中不能完全借助于它，还要适当的加入人的判断。
本文通过研究电子海图在航海中的应用及发展趋势，熟悉电子海图的分类和重要组成，体会国际国内电子海图发展状况，预见未来电子海图的发展趋势。
使人们知道电子海图系统不仅是纸质海图的替代品，更是作为航海领域的一项新技术，逐渐成为船舶驾驶台的核心导航设备。
1 电子海图相关术语. ECDIS（Electronic Chart Display and Information System）－电子海图显示与信息系统. ENC（Electronic Nautical /Navigational Chart）－电子航海图. EC（Electronic Chart）－电子海. ECS（ Electronic Chart System）－电子海图系统. SENC—系统电子航海图. ER—电子海图改正信息. ECDB—电子海图数据库. RENC—地区性ENC协调中心. WEND—世界电子航海图数据库. IHO—国际水道测量组织2 电子海图规范与标准与电子海图密切相关的三个国际组织是国际海事组织（IMO）、国际海道测量组织（IHO）和国际电工委员会（IEC）。
电子海图及应用 上海海事局海测大队目 录 前言电子海图电子海图应用系统电子海图发展状况电子海图相关标准中国海事电子海图覆盖区域电子海图应用系统的使用应用电子海图的常见问题解答前 言随着计算机技术和航海技术的发展，产生了以数字形式表示的、描写海域地理信息和航海信息的电子海图以及各种电子海图应用系统。
它们的出现是海道测量领域和航海领域的一场新技术革命，使海图研究、生产以及使用跨入了一个新的纪元，也促使航海自动化迈上新的台阶。
国际海道测量组织（IHO）、国际海事组织（IMO）、国际电工委员会（IEC）等国际性组织分别从就电子海图生产及应用等方面展开标准化和规范化的研究，这些工作为电子海图的生成、传输及ECDIS（电子海图显示及信息系统）应用奠定了基础、并形成了一些规范和标准性的文件。
在此基础上，世界各国对电子海图及其应用系统都极为重视，不惜花费巨资进行研究开发，相继取得了令人瞩目的成就。
我国作为一个航海大国，发展制作电子海图并推广应用是中国海道测量组织努力的目标。
中国海事局作为我国的官方海道测量机构，一直致力于电子海图的研究、生产和推广应用，经过多年的发展，在各方面取得了丰硕的成果，已经于2008年9月1日公开对外发布了中国沿海港口航道的电子海图，在保障航海安全方面发挥了重要的作用。
本手册将介绍电子海图的一些基本概念、电子海图有关的国际标准、ECS （或ECDIS）的应用等内容。
目的是为了使大家对电子海图有一个基本的了解，方便用户更好地应用电子海图数据和各种电子海图应用系统。
电子海图电子海图基本概念电子海图是一个总的概念名词，可分为两个部分，一个部分是电子海图数据，另一部分是各种基于电子海图数据的应用系统。
电子海图这个总概念是对所有有关电子海图的生产或应用、软件或硬件的技术泛称，即包含了所有涉及电子海图数据、基于电子海图数据的应用系统的内容；但在狭义角度，电子海图就是指电子海图数据，在本手册中，如没有特殊说明，电子海图均专指电子海图数据。
关于电子海图的应用1、电子海图的概念电子海图显示与信息系统(ECDIS)是继雷达/ARPA之后在船舶导航方面又一项伟大的技术革命，已发展成为一种新型的船舶导航系统和辅助决策系统。
它不仅能连续给出船位，还能提供与航海有关的各种信息，有效地防范各种险情。
目前世界上安装电子海图的舶船在 20万艘以上。
随着各国官方电子海图(ENC)逐步完备、标准ECDIS的出现以及IMO的认可，未来10年左右ECDIS将全面取代纸海图，成为21世纪航海信息综合处理手段。
电子海图之所以引起高度重视，是因为它具有传统纸海图无法比拟的优点。
电子海图系统可以进行自动航线设计、航向航迹监测、自动存储本船航迹、历史航程重新演示、航行自动警报(如偏航、误入危险区等)、快速查询各种信息(如水文、港口、潮汐、海流等)、船舶动态实时显示(如每秒刷新船位、航速、航向等)，将雷达/ARPA的回波图像叠显在海图上，数千幅海图的自动更正只需几分钟。
电子海图的发展大致经历了三个阶段：（1）纸质海图等同物，1970年代末到1984年，人们主要是想减少体积和减轻海图作业的劳动强度，因此，仅仅是把纸质海图经数字化处理后存入计算机中。
（2）功能开拓阶段，到1986年，人们开始挖掘电子海图的各种潜能。
如在电子海图上显示船位、航线设计，显示船速、航向等船舶参数、报警等等。
（3）航行信息系统阶段，将电子海图作为航行信息核心，包括电子海图数据库的完善，与雷达、定位仪、计程仪、测深仪、 GPS、VTS、AIS等各种设备和系统的接口和组合等等。
多功能船用电子海图系统对保证船舶航行安全所起的重要作用，得到了IMO和IHO(国际航道测量组织)以及众多航海专家的认可。
1986年7月，IMO和IHO成立了ECDIS协调小组，ECDIS 各类标准和规范不断地建立和完善，各种性能优良的 ECDIS产品也不断地推陈出新。
2、我们在电子海图的项目应用从去年9月份开始，我们承担了交通部规划研究院的水上交通安全宏观模拟软件的研发任务。
电子海图及其在航海中的应用摘要：随着高科技的快速发展，各行各业呈现出技术融合的趋势。
依靠成熟的计算机及图像处理技术，产生了以数字形式表示的电子海图以及各种电子海图应用系统，航海技术已经进入了信息化时代。
电子海图的出现被称为航海技术的第三次革命。
他们的出现是水道测量领域和航海领域的一场新技术革命，使海图研究、生产以及使用跨入了一个新的纪元，也促使航海自动化迈上一个新台阶。
电子海图能自动的将船位实时地显示在海图上，方便驾驶员进行判断和采取进一步行动。
电子海图的出现将驾驶员从繁重的传统海图作业中解放出来，更好的进行值班，确保航行安全。
同时电子海图系系统报警可以提醒驾驶员潜在的危险，进而确保航行安全的安全性。
本论文主要介绍了电子海图相关概念和电子海图及其在航海中的应用。
最后，论文介绍了使用电子海图的风险，告诫用户不应过度依赖电子海图。
[关键词]电子海图；显示；信息系统；ECDIS；航海图1电子海图的相关概念及标准1.1 电子海图的相关概念电子海图是在显示器上显示出海图信息和其他航海信息，所以也叫做“屏幕海图”。
电子海图及其应用环境组成电子海图系统。
电子海图是描述海域地理信息和航海信息的数字化产品，主要涉及海洋及其毗邻的陆地，详细描述了岸形、岛屿、礁石、沉船、水深、底质、助航标志、潮流、海流等航海所需的资料。
1.1.1 电子海图的分类电子海图按照制作方法可以分为矢量电子海图和光栅电子海图两大类。
矢量电子海图是以矢量形式表示的数字海图。
海域中的每个要素都是以点、线、面等几何元素的形式储存在电子海图数据文件中，具有存储量小、精度高、显示速度快、支持智能化航海等优点。
光栅电子海图是以光栅形式表示的数字海图，通过对纸质海图的一次性扫描，形成单一的数字信息文件，以像素点的排列反映海图中的要素，依靠眼睛进行识别航海要素。
因此，光栅电子海图被认为是纸质海图的复制品，海图上所包含的信息（如航标、岛屿等）与纸质海图一一对应。
电子海图及其应用周炜（大连海事局，辽宁116001）电子海图是继ARPA 雷达、GPS后的导航领域的新技术产物，其以自身的优势在世界航运业和水上安全监督方面得到越来越广泛的应用。
电子海图从诞生到今天不过十几年。
期间，很多人对电子海图的实用性表示过怀疑。
1995 年11 月，国际海事组织IMO A.817 （19 ）决议规定：电子海图显示与信息系统（ECDIS ）可以作为《1974 年国际海上人命安全公约》（SOLAS ）所要求的纸质海图的等价物。
目前，国际海事组织正在着手制定与电子海图相关的专门标准，相信在不久的将来，完善的电子海图将在各类船舶、港航企业中普及。
我国的电子海图的研究和开发虽然起步比较晚，但也取得了初步的成效。
1998 年，随着第一套电子海图生成软件和第一张符合S -57 标准的电子海图的面世，标志着我国电子海图的发展走上正轨。
目前，交通部海事局已经制作了70 余幅符合S-57 标准的电子海图，为电子海图今后在我国的普及使用打下了良好基础。
电子海图及其优点电子海图是通过将纸质海图信息经过数字化处理后，建立一个电子海图数据库，通过技术手段将各种不同比例尺的海图“无缝拼接”，实现海图之间的平滑切换和任意比例尺的无级缩放、漫游，克服了纸质海图在管理、查询上的不便。
电子海图具有以下一些优点：使用多层数据，可以为船舶航行提供更多信息；通过电子定位系统可以在海图上提供船舶运动状态中的实际位置；海图修改迅速、准确，对航路指南和改正通告可及时更新；可对雷达、ARPA 图象信息进行叠加，实现智能查询；可准确进行航路设计并能及时发出航行警告；实时提供各种航行信息，成为数字化航海信息平台。
相关概念1. 光栅电子海图（Raster ScanC h a r t s ）通过对纸质海图扫描生成的海图数据库，制作简单、方便，成本较低，使用方式与纸质海图类似，但信息容量有限，可操作性较差。
2. 矢量电子海图(VectorC h a r t s )通过将海图完全数字化，形成一系列的矢量数据，进而产生一系列数字指令。
第八节 电子海图一、电子海图及其系统一、电子海图及其系统1、电子海图及其分类（1）按制作方式分①矢量化海图(vector charts):是将数字化的海图信息分类 存储的数据库，使用者可以选择性地查询、显示和使用数 据，并可以和其它船舶系统相结合，提供诸如警戒区、危 险区的自动报警等功能。
②光栅扫描海图(raster charts):通过对纸质海图的光学扫 描形成的数据信息文件，可以看作是纸质海图的复制品， 因此不能提供选择性地查询和显示功能。
（2）按数据库结构分①有边界电子海图:有边界海图数据库是一张纸质海图通过数字化处理后建立的数据库，这种海图数据库的建立方 法比较简单，但其显示的海图是与纸质海图一样有边界的。
②无边界电子海图:在目前还没有统一的全球性或大范围的数据库的情况下，无边界电子海图是通过多张相连海图 的数字化处理得到的。
电子海图的比例尺反映了电子海图的精度，由纸质海 图经过数字化处理形成的电子海图的比例尺不能大于原纸 质海图的比例尺。
无边界海图数据库的海图显示是窗口形式，显示的电子海 图的范围象窗口一样可以连续地上下左右移动，见下图。
2、电子海图系统电子海图系统(ECS)是一种集成式的导航 信息系统，它在使用电子海图的基础上，完 成综合的船舶驾驶任务。
国际海事组织和国际水道测量组织经过 广泛地分析、研究和实验，在总结多功能船 用电子海图系统的结构、功能和应用的基础 上，提出了电子海图显示与信息系统(ECDIS) 的概念，制定了相应的标准。
二、电子海图显示与信息系统二、电子海图显示与信息系统1、电子海图显示与信息系统的组成电子海图显示与信息系统的组成分为硬件部分和软件 部分，如图所示。
2、电子海图显示与信息系统的功能（1）海图显示（2）海图作业（3）海图改正（4）定位及导航（5）航海信息咨询（6）雷达信息处理（7）航路监视（8）航行记录3、电子海图显示与信息系统的主要优点（1）海图信息的选择显示（2）海图改正简单易行（3）海图附加资料的提供（4）船舶驾驶自动化水平的提高（5）本质性地提高航行安全性（6）海图数据存储在磁盘或光盘中，便于保管和传 递，不象纸质海图那样需要大量的库存与相应的库房。
