电子海图

电子海图操作规程
《电子海图操作规程》
一、前言
电子海图是一种常用于航海领域的电子设备，它通过电子显
示屏展示海图和相关航海信息，为船舶在海上航行提供支持。

为了保障船舶安全航行，特制定本规程，规范电子海图的操作使用。

二、操作规程
1. 在使用电子海图前，必须对设备进行仔细检查，确保其工
作正常。

2. 在使用电子海图时，应根据实际需要选择合适的显示比例
和图层。

3. 使用电子海图时，应随时注意更新海图信息，确保其与实
时情况一致。

4. 在使用电子海图时，应密切关注船舶位置、航程、目标点
等必要信息，并及时进行调整。

5. 当发现电子海图显示异常或信息不完整时，应及时进行报
修或更换设备。

6. 在操作电子海图时，应严禁私自更改海图信息，如需更改
应按照规定流程进行。

7. 在电子海图有误时，应及时通过其他手段予以确认和核实。

三、结束语
电子海图作为航海设备的一种，对船舶航行具有重要的辅助
作用。

但在实际操作中，仍需严格遵守操作规程，确保船舶能够安全航行。

希望全体船员能够深刻理解本规程，并切实执行。

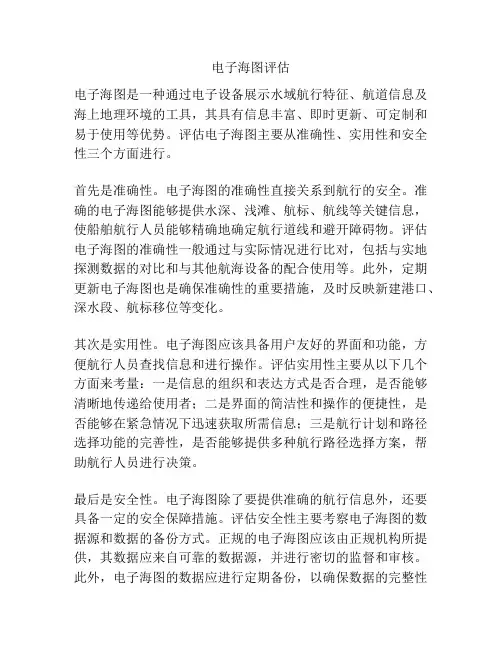

电子海图评估电子海图是一种通过电子设备展示水域航行特征、航道信息及海上地理环境的工具，其具有信息丰富、即时更新、可定制和易于使用等优势。

评估电子海图主要从准确性、实用性和安全性三个方面进行。

首先是准确性。

电子海图的准确性直接关系到航行的安全。

准确的电子海图能够提供水深、浅滩、航标、航线等关键信息，使船舶航行人员能够精确地确定航行道线和避开障碍物。

评估电子海图的准确性一般通过与实际情况进行比对，包括与实地探测数据的对比和与其他航海设备的配合使用等。

此外，定期更新电子海图也是确保准确性的重要措施，及时反映新建港口、深水段、航标移位等变化。

其次是实用性。

电子海图应该具备用户友好的界面和功能，方便航行人员查找信息和进行操作。

评估实用性主要从以下几个方面来考量：一是信息的组织和表达方式是否合理，是否能够清晰地传递给使用者；二是界面的简洁性和操作的便捷性，是否能够在紧急情况下迅速获取所需信息；三是航行计划和路径选择功能的完善性，是否能够提供多种航行路径选择方案，帮助航行人员进行决策。

最后是安全性。

电子海图除了要提供准确的航行信息外，还要具备一定的安全保障措施。

评估安全性主要考察电子海图的数据源和数据的备份方式。

正规的电子海图应该由正规机构所提供，其数据应来自可靠的数据源，并进行密切的监督和审核。

此外，电子海图的数据应进行定期备份，以确保数据的完整性和可靠性。

需要指出的是，虽然电子海图具有很多优势，但仍然存在一些潜在的问题，例如电子设备故障、数据不准确等。

因此，在使用电子海图时，船舶航行人员应与其他导航设备（如雷达、GPS等）相互协调，以提高导航的安全性。

综上所述，电子海图具有准确性高、实用性强和安全性好等特点，适用于航行人员进行航行规划和导航操作。

在评估电子海图时，应注重准确性的验证、实用性的考量和安全性的保障，以保证航行的安全和效率。

第一章电子海图与电子海图系统第一节电子海图与标准电子海图随着计算机技术与航海技术的不断开展，产生了以数字形式表示的海图以及各种电子海图应运系统。

它们的出现是水道测量领域的一场新技术革命，使海图研究，生产以及使用跨入了一个新的纪元，也促使航海自动化迈上新的台阶。

所谓的电子海图〔Electronic chart, EC〕是在显示器上显示出海图信息和其他航海信息，所以也称“屏幕海图〞。

电子海图及其应用环境组成电子海图系统。

一、电子海图电子海图是描述海域地理信息和航海信息的数字化产品，主要涉及海洋及其毗邻的陆地。

详细的描述了岸形、岛屿、礁石、浅滩、沉船、水深、地质、助航标志、潮流、海流等航海所需的资料。

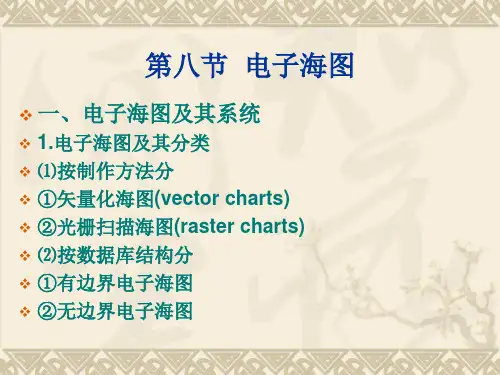

电子海图按照制作方法可分为矢量电子海图和光栅电子海图两大类。

（一）矢量电子海图〔Vector Charts〕以矢量形式表示的数字海图。

海图中的每个要素是以点、线、面等几何图形的形式存储在电子海图数据文件中、具有存储小、显示速度快、精度高、支持智能化航海等优点。

用户查询电子海图中任意图标的细节〔如灯标、颜色、周期〕可根据需要有选择的显示不同的层次信息〔如只显示小于10M的水深点〕。

矢量电子海图与其他的船舶系统相结合，能提供戒备区、危险区等自动报警功能。

矢量电子海图被称为“智能电子海图〞。

（二）光栅电子海图〔Raster Charts〕以光栅形式表示的数字海图,通过对纸质的海图的一次性扫描，形成单一的数字信息文件；以像素的排列反映海图中的要素，依靠眼睛识别航海要素。

因此，光栅电子海图被认为是纸质海图的复制品，它包含的信息〔如岸线、水深等〕如纸质海图一一对应。

光栅电子海图也可与定位传感器〔如GPS〕连接，但由于光栅电子海图制作原理上的局限性，光栅电子海图不能够提供选择性的查询和显示功能〔如查询某一海图要素特征，或隐去某类海图要素特征等〕。

光栅电子海图被称为“非智能电子海图〞。

目前，电子海图以矢量电子海图为主，光栅电子海图是在没有矢量电子海图的海域作为补充使用。

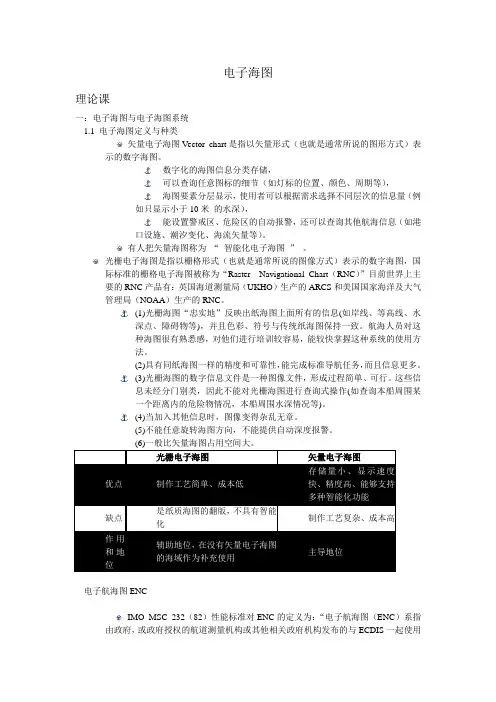

电子海图理论课一：电子海图与电子海图系统1.1 电子海图定义与种类矢量电子海图Vector chart是指以矢量形式（也就是通常所说的图形方式）表示的数字海图。

数字化的海图信息分类存储，可以查询任意图标的细节（如灯标的位置、颜色、周期等），海图要素分层显示，使用者可以根据需求选择不同层次的信息量（例如只显示小于10米的水深），能设置警戒区、危险区的自动报警，还可以查询其他航海信息（如港口设施、潮汐变化、海流矢量等）。

有人把矢量海图称为“智能化电子海图”。

光栅电子海图是指以栅格形式（也就是通常所说的图像方式）表示的数字海图，国际标准的栅格电子海图被称为“Raster Navigational Chart（RNC）”目前世界上主要的RNC产品有：英国海道测量局（UKHO）生产的ARCS和美国国家海洋及大气管理局（NOAA）生产的RNC。

(1)光栅海图“忠实地”反映出纸海图上面所有的信息(如岸线、等高线、水深点、障碍物等)，并且色彩、符号与传统纸海图保持一致。

航海人员对这种海图很有熟悉感，对他们进行培训较容易，能较快掌握这种系统的使用方法。

(2)具有同纸海图一样的精度和可靠性，能完成标准导航任务，而且信息更多。

(3)光栅海图的数字信息文件是一种图像文件，形成过程简单、可行。

这些信息未经分门别类，因此不能对光栅海图进行查询式操作(如查询本船周围某一个距离内的危险物情况，本船周围水深情况等)。

(4)当加入其他信息时，图像变得杂乱无章。

(5)不能任意旋转海图方向，不能提供自动深度报警。

(6)一般比矢量海图占用空间大。

光栅电子海图矢量电子海图优点制作工艺简单、成本低存储量小、显示速度快、精度高、能够支持多种智能化功能缺点是纸质海图的翻版，不具有智能化制作工艺复杂、成本高作用和地位辅助地位，在没有矢量电子海图的海域作为补充使用主导地位电子航海图ENCIMO MSC 232（82）性能标准对ENC的定义为：“电子航海图（ENC）系指由政府，或政府授权的航道测量机构或其他相关政府机构发布的与ECDIS一起使用的数据库，其内容、结构和格式都已标准化，并符合IHO标准。

什么是电子海图目前能查询到的最早的电子海图系统出现在1979年。

在80年代初，人们主要是从事电子海图系统的研制和试用；到了90年代，关于电子海图系统的讨论（包括争论）以及相应的国际规范相应出台。

这一时期的一款名位Chart Plotter的设备，实际上是GPS液晶屏幕在显示本船位置的同时显示简单的岸线和水深。

Chart Plotter可以看作是电子海图的雏形或前身，目前国外许多人仍把电子海图系统称为Chart Plotter。

实际上，电子海图系统的英文为Electronic Chart System，简称为ECS，它的功能比Chart Plotter要完善得多。

一种功能更加完备、并可取代纸海图的系统称为“电子海图显示与信息系统”，英文缩写为ECDIS。

根据1995年The Future of Electronic Charts in Merchant Ships统计，当时使用Chart Plotter和ECS的各类船舶有20万艘之多。

与此相适应，在90年代研制或生产ECS/ECDIS的厂商和单位也迅速增加，据《1999年ECS/ECDIS》指南列出的电了海图产品名录，以及近几年出现在各类航海杂志上的广告，参与研制或生产电子海图的厂商和单位有几百家之多。

电子海图之所以在海事界引起高度重视，是因为它具有传统纸海图无法比拟的优点。

一套性能完善的电子海图系统可以进行航线辅助设计、船位实时显示、航向航迹监测、航行自动警报（如偏航、误入危险区等）、“黑箱”自动存储本船航迹和ARPA 目标、历史航程重新演示、快速查询各种信息（如水文、港口、潮汐、海流等）、船舶动态实时显示（如每秒刷新船位、航速、航向等），与其它航海仪器（如GPS、电罗经、计程仪、雷达、Navtex、AIS等）进行数据与信息交流，将雷达/ARPA捕捉到的目标船动态叠显在海图上，与电子海图系统相配的雷达信号综合处理卡可直接处理和显示来自雷达天线的视频信号，自动生成若干类型的搜救（SAR）航线、海图手动改正或编辑，海图自动改正（数千幅海图的改正只需几分钟）……随着电子海图的数量和种类不断增长，电子海图的规范化问题一直是国际组织和各国政府部门所讨论的焦点。

1、有关电子海图显示与信息系统的主要国际标准有哪几个？各对哪方面作出规定？IMO A817(19)性能标准：S-52颜色与符号、S-57数据与格式、IEC 61174电子海图显示与信息系统（ECDIS）–操作与性能要求、测试方法和要求的测试结果。

2、说明电子海图显示与信息系统替代纸质海图的条件。

通过类型认证的ECDIS使用改正至最新的官方ENC（官方水道测量部门提供的符合IHO S-57标准，具体内容、显示方式、以及颜色和符号的使用等要符合IHO S-52规范）并配备适当的备用配置，可以取代纸质海图。

3、说明电子海图的种类。

矢量化海图、光栅扫描海图。

4、什么是电子航海图，其有那些主要属性？ENC：内容、结构、格式均标准化了的数据库，这个数据库由官方授权的权威海道测量部门制作发行，供ECDIS使用。

这种海图不仅具有安全航行所需要的所有信息，还可以具有被认为是航行安全所需的其他纸质海图没有的信息。

ENC具有以下属性：内容基于主管海道测量局的原始数据或官方海图；根据国际标准进行编码和编制；基于WGS84坐标系；内容的保证由发行数据的海道测量局负责；只由主管海道测量局发行；根据数字化分发的官方改正数据进行定期改正。

5、什么是光栅扫描航海图，其有哪些主要属性？光栅扫描航海图：通过国家水道部或国家水道部授权出版的海图数字扫描而成，并结合显示系统提供连续自动的定位功能的电子海图。

RNC具有以下属性：由官方纸质海图的复制而成；根据国际标准制作；内容的保证由发行数据的水道测量局负责；根据数字化分发的官方改正数据进行定期改正。

6、什么是系统电子航海图？系统电子航海图是一个数据库，这个数据库是为了恰当使用ENC而由ECDIS 将其进行格式转换，同时通过恰当方法改正ENC，并且由航海人员添加了其它数据后而形成的。

这个数据库被ECDIS直接使用来显示电子海图以及完成其它航海功能，并且与最新的纸质海图等价。

SENC还可包含来自其它信息源的信息。

船载电子海图系统（E C S）概述“船载电子海图系统”是一套船用综合导航系统，集成了电子海图、GPS、AIS(Auto Identification System)、雷达/ARPA、电罗经、计程仪、自动舵、CDMA/GSM/GPRS等多种导航通讯设备，能够综合处理海上地理信息、本船航行状态信息、多种目标船动态信息、雷达图像信息、航行环境信息，具有完善的船舶导航、进出港引航、避碰辅助和航行管理功能。

有助于保障船舶航行安全和提高营运效率。

一、电子海图的发展史国际上电子海图研究始于70年代初，1993年国际海事组织(IMO)正式颁布了电子海图技术标准，使得电子海图可与使用了几百年并被国际法规认可的纸质海图等效，成为海事基础性资料。

电子海图的发展大致经历了三个阶段：(1)纸质海图等同物阶段。

1970年末到1984年，人们主要是想减轻海图作业的劳动强度，因此，仅仅是把纸质海图经数字化处理后存入计算机中。

(2)功能开拓阶段。

到1986年，人们开始挖掘电子海图的各种潜能，如在电子海图上显示船位、航线设计，显示船速、航向等船舶参数，报警等等。

(3)航行信息系统阶段，将电子海图作为航行信息核心，包括电子海图数据库的完善及与雷达、定位仪、计程仪、测深仪等各种设备和系统的接口和组合等等。

国际海事组织(IMO)和国际海道测量组织(IHO)于1986年成立了由多国专家组成的电子海图委员会，着手电子海图世界标准的研究。

1995年，IMO第十九届大会正式采纳了电子海图执行标准，从此电子海图的IMO性能标准被确定。

而IHO 先后于1987年和1992发布了专用出版物《ECDIS海图内容和显示规范》(即S-52篇)和《IHO数字海道测量数据传输标准》(即S-57篇)，并进行了多次修改，到1997年9月正式发行了S-57 V3.10格式，使它成为各国相关部门广泛采用的国际民用数字海图数据传输标准。

国际电工技术委员会(IEC)应IMO的要求也于1996年公布了IEC的电子海图性能标准，对于按照IMO和IHO的电子海图技术规范和标准研制的有关设备进行必要的性能测试和评定，IEC的这个标准已成为电子海图形式认可技术规范的开发基础。
