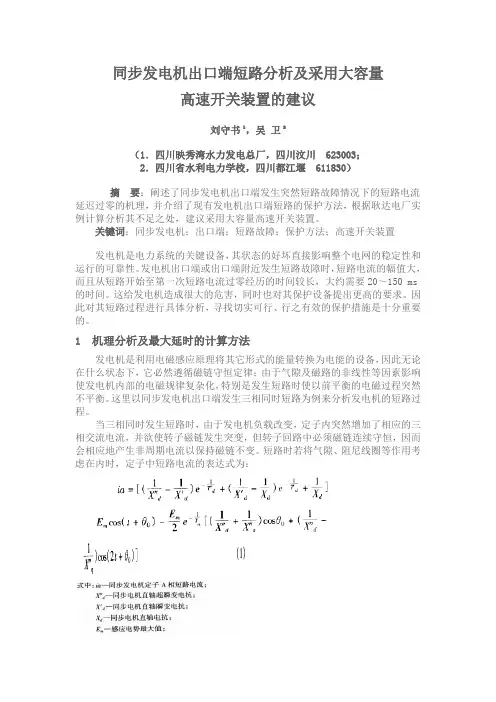

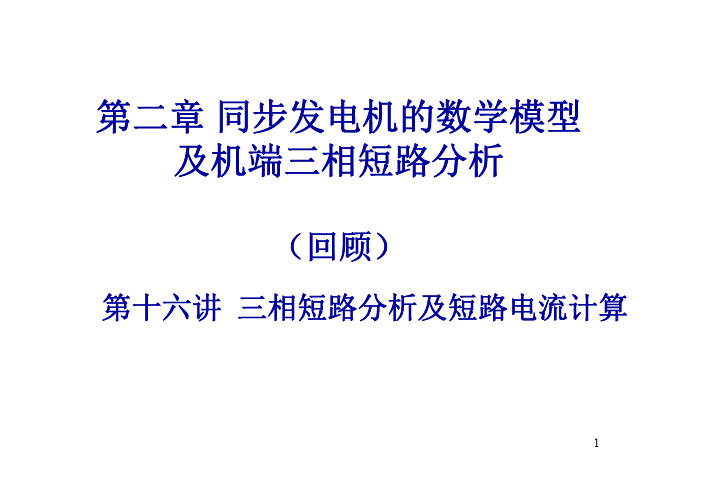

第二章同步发电机的数学模型及机端三相短路分析（回顾）第十六讲三相短路分析及短路电流计算1问题1、如何将短路电流计算结果与派克方程结合来分析短路过程？2、什么是发电机的超暂态过程、暂态过程？3、超暂态电抗、暂态电抗、同步电抗?大小关系？4、哪些绕组短路瞬间磁链不突变？5、短路电流计算时如何等值？6、为什么要计算0时刻短路电流？短路容量？2§1 发电机三相短路电流的变化规律一、短路电流的组成定子abc绕组短路电流有哪些成分？交流分量直流分量直流分量交流分量dq0绕组电流3二、定子电流各成分的来源•abc绕组交流分量如何来的?－转子绕组的直流电流引起•abc绕组直流分量如何来的？－短路前后电流不发生突变而感生先分析三相短路后交流分量－dq0绕组的直流分量！－dq0绕组的直流由f、D、Q绕组直流决定！45三、短路电流交流分量有何特点？衰减快，时间短，超暂态过程衰减慢时间长，暂态过程6短路电流计算机分析结果（i d 、i q 、i 0）i d 交流分量＋直流分量i q 直流分量为0i 0＝0先研究dq0 绕组的直流分量！用标幺值派克方程分析三相短路1、只需要考虑d轴方向绕组？2、d绕组直流分量衰减有什么特点？为什么？7五、短路电流变化过程的假设转子绕组直流电流（d绕组短路电流直流量）的衰减分两个阶段：1、超暂态过程励磁绕组中直流电流不衰减，而D绕组中直流电流衰减引起d绕组直流分量衰减；2、暂态过程D绕组中电流已衰减为零，即忽略阻尼绕组，励磁绕组中直流电流衰减，引起d绕组直流分量衰减到稳态。
916超暂态过程结束时刻d 绕组电流值•i D ＝0（阻尼绕组可忽略）ψd ＝0，f 绕组磁链不变dI '00(0)d d d ad f f ad d f f f f f X I X i X I X i X i ψψψ-'=-+=⎧⎪⎨'=-+==⎪⎩t E暂态参数的物理解释•阻尼绕组电流已经衰减完毕，可以忽略发电机定子侧看相当于双绕组变压器：励磁绕组、定子d绕组1923d 绕组看进去的等值阻抗为同步电抗X d稳态参数的物理解释t EX adX d X f X DX qX QX aq互感为028ad qf fX E X ψ'=电势的物理含义？励磁绕组磁链不突变意味着什么？§4 电力系统三相短路的实用计算一、如何计算才简单合理？•全部发电机采用详细模型有什么困难？•短路电流将经历哪些阶段？－短路后：超暂态→暂态→稳态•工程计算中往往只考虑最大的交流分量＋衰减的直流分量。
作业
1、比较d 轴超暂态电抗、暂态电抗及同步电抗的大小并从物理上解之。
2、一台汽轮发电机其S r =15MVA,空载额定电压U r =6.3kV ，在空载额定电压下发生机端三相突然短路。
已知其参数标幺值如下：
86.1=d X ,，，
192.0'=d X 117.0''=d X s T d 84.0'=s T d 105.0''=s T a 162.0=设短路瞬间θa (0)=-30°。
（1）试写出三相短路电流的表达式；
（2）绘出B 相及C 相的电流波形；
（3）最大冲击电流发生在哪一相？
3、某电力系统接线如图示，试计算K 点发生三相短路时，t=0秒的短路电流周期分量的有名值。
电力系统C 的数据如下：（a ）系统C 变电站开关的额定断开容量；（b ）在系统C 变电站母线发生三相短路时，系统已供给的短路电流为1.5KA;（c ）系统为无穷大系统。
MVA S b 1000=
图-3
4、 下图所示网络接线中，已知当K 1点出现三相短路时，短路容量为，当K MVA S F 15001=2点出现三相短路时，短路容量为，试
MVA S F 10002=
求当K3点出现三相短路时的短路容量。
图-4。
6.3 同步发电机突然三相短路的物理过程及短路电流分析6.3.1 同步发电机在空载情况下突然三相短路的物理过程上一节讨论了无限大电源供电电路发生三相对称短路的情况。
实际上电力系统发生短路故障时，大多数情况下作为电源的同步发电机不能看成无限大容量，其内部也存在暂态过程，因而不能保持其端电压和频率不变。
所以一般在分析和计算电力系统短路时，必须计及同步发电机的暂态过程。
由于发电机转子的惯量较大，在分析短路电流时可以近似地认为发电机转子保持同步转速，只考虑发电机的电磁暂态过程。
同步发电机稳态对称运行时，电枢磁势的大小不随时间而变化，在空间以同步速度旋转，由于它与转子没有相对运动，因而不会在转子绕组中感应出电流。
但是在发电机端突然三相短路时，定子电流在数值上将急剧变化。
由于电感回路的电流不能突变，定子绕组中必然有其它自由电流分量产生，从而引起电枢反应磁通变化。
这个变化又影响到转子，在转子绕组中感生出电流，而这个电流又进一步影响定子电流的变化。
定子和转子绕组电流的互相影响是同步电机突然短路暂态过程区别于稳态短路的显著特点，同时这种定、转子间的互相影响也使暂态过程变得相当复杂。
图6-6 凸极式同步发电机示意图图6-6为凸极同步发电机的示意图。
定子三相绕组分别用绕组，，表示，绕组的中心轴，，轴线彼此相差120o。
转子极中心线用轴表示，称为纵轴或直轴；极间轴线用轴表示，称为横轴或交轴。
转子逆时针旋转为正方向，轴超前轴90o。
励磁绕组的轴线与轴重合。
阻尼绕组用两个互相正交的短接绕组等效，轴线与轴重合的称为阻尼绕组，轴线与轴重合的称为阻尼绕组。
定子各相绕组轴线的正方向作为各绕组磁链的正方向，各相绕组中正方向电流产生的磁链的方向与绕组轴线的正方向相反，即定子绕组中正电流产生负磁通。
励磁绕组及轴阻尼绕组磁链的正方向与轴正方向一致，轴阻尼绕组磁链的正方向与轴正方向一致，转子绕组中正向电流产生的磁链与轴线的正方向相同，即在转子方面，正电流产生正磁通。
电力技术Electric power technology■ 杨梦艺张文慧周雪芳梁美玲同步发电机空载下定子突然三相短路的物理过程及短路电流的实用分析电力系统中的三大计算包括潮流计算、短路计算和稳定计算。
短路分析与计算是电力系统中极为重要的部分。
超导体是指在某一温度下，电阻为零的导体。
零电阻和抗磁性是超导体的两个重要特性。
如果导体没有电阻，会导致电流在经过超导体时不会出现热损耗，这样电流会在导线中形成非常强大的电流，由此会产生超强磁场。
超导体闭合回路磁链守恒原理，没有电阻的闭合线圈的磁链永远等于突然短路，一开始时它所交链的磁链Ψo没有电阻的闭合回路又称为超导体闭合回路。
超导体闭合回路会始终保持着原来的磁链不变，这就是超导体闭合回路磁链守恒定则。
如果这时外部有磁链企图与该超导体线圈相链，那么，线圈中就要产生一个电流分量，该电流分量产生的磁链始终与外来磁链的大小相等、方向相反，以使链着线圈的总磁链保持不变。
外磁场变化产生的感应电动势、自感电动势、回路磁链性质说明对于在磁场中的超导体回路，无论交链回路的外磁场如何变化，任何瞬间的总磁链等于变化前瞬间的磁链值 ——超导磁链守恒电枢电流产生的磁场对主磁极磁场的影响就是电枢反应。
考虑到凸极电机气隙的不均匀性，把电枢反应分成直轴和交轴电枢反应分别来处理，然后进行叠加的方法，就称为双反应理论。
1安培环路定律1.1空载情况下的三相短路的电流波形（电流实测波形）1.1.1分析：转子有励磁，定子绕组空载情况下：定子转子中都有交流分量和直流分量。
定子中的直流分量是逐渐衰减的，以两个时间常数Td′（大）、Td′′（小），转子中的交流分量是逐渐衰减的。
三相短路电流的直流分量大小不等，但衰减规律相同，均按指数规律衰减，衰减时间常数为Ta；由定子回路的电阻和等值电感决定，大约在0.2s。
1.1.2对实测的定子电流进行分析——交流分量按指数规律衰减包含两个衰减时间常数次暂态过程→暂态过程→稳态。
