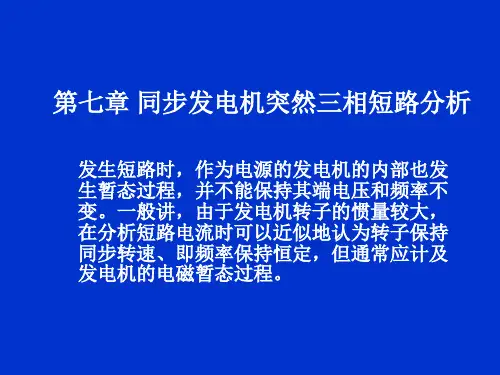

6.3 同步发电机突然三相短路的物理过程及短路电流分析6.3.1 同步发电机在空载情况下突然三相短路的物理过程上一节讨论了无限大电源供电电路发生三相对称短路的情况。
实际上电力系统发生短路故障时，大多数情况下作为电源的同步发电机不能看成无限大容量，其内部也存在暂态过程，因而不能保持其端电压和频率不变。
所以一般在分析和计算电力系统短路时，必须计及同步发电机的暂态过程。
由于发电机转子的惯量较大，在分析短路电流时可以近似地认为发电机转子保持同步转速，只考虑发电机的电磁暂态过程。
同步发电机稳态对称运行时，电枢磁势的大小不随时间而变化，在空间以同步速度旋转，由于它与转子没有相对运动，因而不会在转子绕组中感应出电流。
但是在发电机端突然三相短路时，定子电流在数值上将急剧变化。
由于电感回路的电流不能突变，定子绕组中必然有其它自由电流分量产生，从而引起电枢反应磁通变化。
这个变化又影响到转子，在转子绕组中感生出电流，而这个电流又进一步影响定子电流的变化。
定子和转子绕组电流的互相影响是同步电机突然短路暂态过程区别于稳态短路的显著特点，同时这种定、转子间的互相影响也使暂态过程变得相当复杂。
图6-6 凸极式同步发电机示意图图6-6为凸极同步发电机的示意图。
定子三相绕组分别用绕组，，表示，绕组的中心轴，，轴线彼此相差120o。
转子极中心线用轴表示，称为纵轴或直轴；极间轴线用轴表示，称为横轴或交轴。
转子逆时针旋转为正方向，轴超前轴90o。
励磁绕组的轴线与轴重合。
阻尼绕组用两个互相正交的短接绕组等效，轴线与轴重合的称为阻尼绕组，轴线与轴重合的称为阻尼绕组。
定子各相绕组轴线的正方向作为各绕组磁链的正方向，各相绕组中正方向电流产生的磁链的方向与绕组轴线的正方向相反，即定子绕组中正电流产生负磁通。
励磁绕组及轴阻尼绕组磁链的正方向与轴正方向一致，轴阻尼绕组磁链的正方向与轴正方向一致，转子绕组中正向电流产生的磁链与轴线的正方向相同，即在转子方面，正电流产生正磁通。
6.3 同步发电机突然三相短路的物理过程及短路电流分析6.3.1 同步发电机在空载情况下突然三相短路的物理过程上一节讨论了无限大电源供电电路发生三相对称短路的情况。
实际上电力系统发生短路故障时，大多数情况下作为电源的同步发电机不能看成无限大容量，其内部也存在暂态过程，因而不能保持其端电压和频率不变。
所以一般在分析和计算电力系统短路时，必须计及同步发电机的暂态过程。
由于发电机转子的惯量较大，在分析短路电流时可以近似地认为发电机转子保持同步转速，只考虑发电机的电磁暂态过程。
同步发电机稳态对称运行时，电枢磁势的大小不随时间而变化，在空间以同步速度旋转，由于它与转子没有相对运动，因而不会在转子绕组中感应出电流。
但是在发电机端突然三相短路时，定子电流在数值上将急剧变化。
由于电感回路的电流不能突变，定子绕组中必然有其它自由电流分量产生，从而引起电枢反应磁通变化。
这个变化又影响到转子，在转子绕组中感生出电流，而这个电流又进一步影响定子电流的变化。
定子和转子绕组电流的互相影响是同步电机突然短路暂态过程区别于稳态短路的显著特点，同时这种定、转子间的互相影响也使暂态过程变得相当复杂。
图6-6 凸极式同步发电机示意图图6-6为凸极同步发电机的示意图。
定子三相绕组分别用绕组，，表示，绕组的中心轴，，轴线彼此相差120o。
转子极中心线用轴表示，称为纵轴或直轴；极间轴线用轴表示，称为横轴或交轴。
转子逆时针旋转为正方向，轴超前轴90o。
励磁绕组的轴线与轴重合。
阻尼绕组用两个互相正交的短接绕组等效，轴线与轴重合的称为阻尼绕组，轴线与轴重合的称为阻尼绕组。
定子各相绕组轴线的正方向作为各绕组磁链的正方向，各相绕组中正方向电流产生的磁链的方向与绕组轴线的正方向相反，即定子绕组中正电流产生负磁通。
励磁绕组及轴阻尼绕组磁链的正方向与轴正方向一致，轴阻尼绕组磁链的正方向与轴正方向一致，转子绕组中正向电流产生的磁链与轴线的正方向相同，即在转子方面，正电流产生正磁通。
同步发电机突然三相短路分析
1.电流激增：短路回路会产生高电流，超过设备和电网的额定电流。
2.电压下降：由于电流突增，电压也会下降到不可接受的范围。
3.发电机过载：高电流和低电压会导致发电机过载，从而可能损坏其
线圈等部件。
4.动力系统不稳定：同步发电机作为电网和动力系统的重要组成部分，其故障可能导致动力系统不稳定、停电等现象。
三相短路的分析与处理主要包括下列步骤：
1.检测短路故障：利用故障指示装置、保护装置或充电电流记录装置
等设备，检测同步发电机是否发生三相短路。
2.切除故障回路：在确认三相短路后，需要通过切除故障回路，尽量
减少故障对发电机和电网的损害。
3.分析故障原因：通过检查和测试发电机的各个部件，分析故障的原因。
故障原因可能包括线圈绝缘损坏、导线短路、绕组间绝缘损坏等。
4.维修和更换部件：根据故障原因，对发电机进行维修和更换故障部件，确保其能够正常运行。
5.清除短路故障的后果：短路故障可能对电网和动力系统带来一些不
良影响，需要清除故障的后果，恢复电网正常运行。
6.完善保护装置：完善和优化保护装置，提高对同步发电机三相短路
的检测和切除能力，以防止类似故障再次发生。
总之，同步发电机三相短路是一种常见的故障，可能对电网和动力系统造成严重影响。
因此，合理的分析与处理同步发电机三相短路的方法非常重要，可以提高发电机的可靠性和电网的稳定性。
三相同步发电机的突然短路实验一、实验目的1、掌握超导体闭合回路磁链守恒原则。
2、熟悉三相突然短路的物理分析，短路电流及时间常数的计算。
3、了解瞬变电抗和超瞬变电抗及其测定方法。
4、观察三相同步发电机在空载状态下突然短路时定子绕组以及励磁绕组通过的瞬间电流波形。
二、预习要点1、三相同步电机突然短路的数学分析三、实验项目1、观察突然短路时定子绕组以及励磁绕组的瞬间电流。
四、实验方法2、控制屏上挂件顺序D523、观察三相同步发电机突然短路瞬间的电流波形（1）、按照图5-9接线，其中校正直流测功机的励磁电阻R f1选用R1上的900Ω加900Ω共1800Ω阻值，限流电阻选用R2上的90Ω串联90Ω共180Ω阻值。
电阻R选用R 上的650Ω并联650Ω共325Ω阻值，再调到5Ω。
R f2选用R3上900Ω串联900Ω共1800Ω阻值。
交流电流表选用MET01上的数模双显智能交流电流表，开关S选用D52上的交流接触器。
同步机的励磁电源选用D52上提供的电源。
启动之前电阻R1调至最大位置，R f1调至最小位置，电阻R f2调至最大位置。
开关S处于断开状态。
（2）、先接通校正直流测功机的励磁电源，然后接通电枢电源，同时使电机的转向符合正转要求。
升高电枢电压至220V，将启动电阻R1调至最小位置使校正直流测功机在额定电压下运行，再调节励磁电阻R f1使其转速达到同步转速1500r/min。
（3）、然后调节同步电机的励磁电流使同步电机输出电压等于额定电压110V。
在表5-19中记录此时电机的转速、电压、定子电流、励磁电流以及校正直流测功机的电枢电流。
图5-9 三相同步发电机突然短路实验接线图（5）、按下D52上的停止按钮使三相同步发电机开路。
将示波器的探头接至励磁绕组所串联电阻R f2两端，按步骤（4）所述方法用数字式记忆示波器摄录短路瞬间三相同步发电机的励磁电流的波形，并在图5-10中画出突然短路瞬间励磁电流的波形。
一、同步发电机三相突然短路的电磁暂态分析同步发电机正常稳态运行时，励磁机施加于励磁绕组两端的电压为恒定的υf，励磁绕组中流过大小不变的直流电流i f,产生与定子绕组交链的磁链，在定子绕组中感应产生空载电势E q。
定子绕组与外部电路接通时，绕组中将有同步频率的交流电流i w。
各绕组电流分量物理过程分析：1、短路前稳态运行，有强制分量i w[0]和i f[0]。
2、短路瞬间，由于外界阻抗减小，定子绕组产生基频电流增量Δi w，为强制分量。
3、励磁绕组磁链守恒：定子Δi w出现导致相应的电枢反应磁链也增大，将减小励磁绕组原有的磁链，励磁绕组磁链守恒，励磁绕组中将增加一个直流分量Δi fa，并导致在定子回路中感应出一个附加的基频电流分量Δi w′，这两个电流都是没有外部电源供给的自由分量。
短路过程中，Δi w′将随Δi fa以定子绕组短接时励磁绕组的时间常数T d′按指数规律衰减到0。
4、定子绕组磁链守恒：电枢反应磁链的增大（包括Δi w和Δi w′二者所引起的磁链增量），将改变原有磁链的大小，为保持定子磁链守恒，短路瞬间定子绕组中必须产生一个大小与电枢反应磁链的增量相等、方向与之相反的磁链，定子绕组中应有一直流电流分量，该脉动直流可分解为恒定直流电流i ap和两倍同步频率的交流电流i2w两个分量，同时在励磁绕组中感应出一同步频率的交流电流Δi fw。
短路过程中，Δi fw将随（i ap+i2w）以励磁绕组短接时定子绕组的时间常数T a按指数规律衰减到0。
二、同步发电机三相突然短路的仿真2.1同步发电机突然三相短路电路模型同步发电机选用matlab/Simulink中的简化模型，参数如下：负载选用三相并联RLC负载元件，参数如下：短路通过三相电路短路故障发生器元件实现，参数如下：仿真时间为0.5s，故障发生器设定0.05s时发生短路故障，0.4s故障切除,仿真步长设为可变，算法为ode15s(stiff/NDF)。
