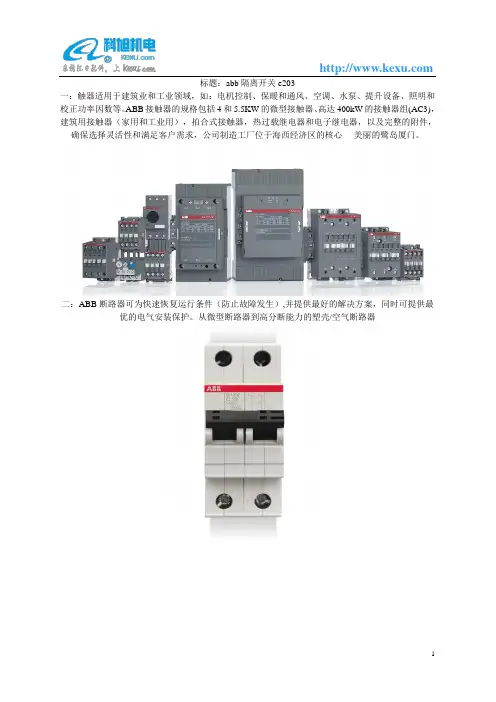

一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

产品资料03 2014熔断器类产品•Easyline(XLP熔断器式隔离开关(方形•Fastline 熔断器式隔离开关(条形•Inline 熔断器式隔离开关(条形•聚酯电缆分支箱•Slimline(XR隔离开关熔断器组(条形•Fuseline(OFA低压熔断器概述熔断器保护1/1Easyline(XLP 熔断器式隔离开关(方形为您设计的新一代熔断器式隔离开关2/2产品概述2/3技术数据2/5附件2/7订货资料2/9安装方式2/12尺寸图2/13Fastline 熔断器式隔离开关(条形产品概述3/2模块介绍3/5技术数据3/9订货资料3/10尺寸图3/12Inline 熔断器式隔离开关(条形产品概述4/2模块4/3附件4/5技术资料及安装方式4/9订货资料4/10尺寸图4/12聚酯电缆分支箱产品概述5/2订货资料5/3外形尺寸5/4Slimline(XR 隔离开关熔断器组(条形最佳方案是您的明智之选6/2技术数据6/3产品概述6/4附件6/16订货资料6/22外形尺寸图6/33Fuseline(OFA 低压熔断器产品概述7/2订货资料7/6曲线图7/7外形尺寸图 7/8目录1234567ABB | 熔断器类产品 | 1SXF300002C2001 1/11概述熔断器保护高性价比熔断器系统的总成本很低。

熔丝价格低廉,但却可耐受很高等级的故障和故障电流。

熔断器组投入运行后,只有熔丝需更换。

因为熔丝更换简便快速,所以如果采用熔断器组,设备停机时间和维护时间都可大大降低。

因为熔断元件位于圆柱体内,因此操作不受周围环境的影响。

其保护特性稳定可靠,多年不变。

熔断器对网络和设备的动态应力取决于短路时的允通能量(i2t。

短路电流很高时,与其它方案相比,熔断器的保护性能最佳。

因为熔断器本体填充了石英砂,因此短路时既不会释放气体,也不会产生电弧。

因而对电网的影响较小,对人员安全的防护等级也更高。

熔断器保护功能 - 简单可靠- 高性价比- 选型简便快速- 无需计算工具- 当需要提高功率时,无需改变现有结构- 无活动元件- 响应快,动作时间短- 无灭弧室- 短路时无气体释放无论考虑最大允许分断电流(峰值允通电流还是能量值,熔断器都是一种卓越的短路保护元件。

ABB 隔离开关操作步骤说明一、隔离开关各部件图例说明 1.总图说明图1①手动操作孔②合闸按钮④分闸按钮⑤当地、远动转换开关⑥加热电源开关⑦控制电源开关⑧电机电源开关③停止按钮⑨温湿度控制器⑩总电源开关2.分部说明图2①手动操作孔：摇把插入电动机构蜗杆时（面板手动操作孔内），顺时针操作为手动合闸，逆时针操作为手动分闸。

图3②合闸按钮：电动合闸时的操作按钮；③停止按钮：电动分、合闸时，需要中途停止时，切断控制电源的操作按钮；④分闸按钮：电动分闸时的操作按钮。

图4⑤当地、远动转换开关：白色标记方向打在1档处为“就地”现场人员电动操作档位；白色标记方向打在0档处为“停”现场人员手动操作档位；白色标记方向打在2档位为“远控”电调远动操作档位。

图5⑥加热电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑦控制电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑧电机电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑨温湿度控制器：显示温度、湿度，若温湿度不在环境工作温湿度下，可自动/手动操作（-5℃至20℃）加热。

图6⑩总电源开关：向左为“ＯＮ”（打开），向右为“ＯＦＦ”（关闭）。

二、隔离开关操作步骤说明1.电动操作流程1.1检查总电源开关（⑩），开关状态应处于“ＯＮ”。

1.２检查加热电源开关（⑥）、控制电源开关（⑦）、电机电源开关（⑧），开关状态应处于“ＯＮ”。

1.３检查当地、远动转换开关（⑤），档位应打在1档“就地”。

1.４分、合闸操作1.４.1开关合闸：按下红色合闸按钮（②）。

1.４.２开关分闸：按下绿色合闸按钮（④）。

1.４.３分、合闸停止：在分、合闸过程中，需要中途停止时，按下黑色停止按钮（③）。

注意：电动操作完毕后，应将当地、远动转换开关（⑤），档位打在“2”“远控”电调远动操作档位。

（其它操作开关不能再进行操作，开关状态均应处于“ＯＮ”）2.手动操作流程电动分、合闸操作，开关拒动时，应进行手动分、合闸操作：2.1检查总电源开关（⑩），开关状态应处于“ＯFF”。

ABB 隔离开关操作步骤说明一、隔离开关各部件图例说明 1.总图说明图1①手动操作孔②合闸按钮④分闸按钮⑤当地、远动转换开关⑥加热电源开关⑦控制电源开关⑧电机电源开关③停止按钮⑨温湿度控制器⑩总电源开关2.分部说明图2①手动操作孔：摇把插入电动机构蜗杆时（面板手动操作孔内），顺时针操作为手动合闸，逆时针操作为手动分闸。

图3②合闸按钮：电动合闸时的操作按钮；③停止按钮：电动分、合闸时，需要中途停止时，切断控制电源的操作按钮；④分闸按钮：电动分闸时的操作按钮。

图4⑤当地、远动转换开关：白色标记方向打在1档处为“就地”现场人员电动操作档位；白色标记方向打在0档处为“停”现场人员手动操作档位；白色标记方向打在2档位为“远控”电调远动操作档位。

图5⑥加热电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑦控制电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑧电机电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑨温湿度控制器：显示温度、湿度，若温湿度不在环境工作温湿度下，可自动/手动操作（-5℃至20℃）加热。

图6⑩总电源开关：向左为“ＯＮ”（打开），向右为“ＯＦＦ”（关闭）。

二、隔离开关操作步骤说明1.电动操作流程1.1检查总电源开关（⑩），开关状态应处于“ＯＮ”。

1.２检查加热电源开关（⑥）、控制电源开关（⑦）、电机电源开关（⑧），开关状态应处于“ＯＮ”。

1.３检查当地、远动转换开关（⑤），档位应打在1档“就地”。

1.４分、合闸操作1.４.1开关合闸：按下红色合闸按钮（②）。

1.４.２开关分闸：按下绿色合闸按钮（④）。

1.４.３分、合闸停止：在分、合闸过程中，需要中途停止时，按下黑色停止按钮（③）。

注意：电动操作完毕后，应将当地、远动转换开关（⑤），档位打在“2”“远控”电调远动操作档位。

（其它操作开关不能再进行操作，开关状态均应处于“ＯＮ”）2.手动操作流程电动分、合闸操作，开关拒动时，应进行手动分、合闸操作：2.1检查总电源开关（⑩），开关状态应处于“ＯFF”。

ABB塑壳断路器具有8种型号：T1, T2, T3, T4, T5, T6, T7和S8。

额定极限短路分断能力（380/415V AC）从16kA到200kA。

可提供以下类型的断路器，广泛应用于各种应用场合 :∙应用于交流和直流配电的断路器∙电动机保护用断路器∙应用于交流和直流1000V的断路器∙隔离开关每个断路器都具有3极和4极，可配完整系列的保护脱扣器：热磁脱扣器、单磁脱扣器和电子脱扣器。

配有TMD和TMA热磁脱扣器的T1, T2, T3, T4, T5和T6可用于直流电厂，额定电流从1A到800A，最小工作电压为24VDC。

配电用的断路器ABB塑壳断路器Tmax和Isomax额定工作电流从1A到3200A，具有固定式、插入式和抽出式，3极和4极。

Tmax T1具有单极型断路器T1B 1p，分断能力为25 kA （220/230 V AC）。

脱扣器可互换Tmax T4,T5和T6可安装热磁脱扣器、单磁脱扣器和电子脱扣器。

由于安装非常简单，根据实际需求，客户可非常简单的更换这些脱扣器。

当然，此时客户需要对安装负责。

这些脱扣器可互相更换，使得断路器使用不仅灵活，而且节约空间和减少库存。

符合标准塑壳断路器及其附件均符合国际IEC 60947-2标准及EC的相关指令，包括低压指令(LVD) no. 73/ 23 EEC” 和“电磁兼容指令(EMC) 89/336 EEC”.ABB质量体系符合ISO 9001标准和欧洲EN ISO 9001和意大利UNI EN ISO 9001标准。

此产品符合船用电气设备的规定，已获得主要船级社的认可（如RINA - QUACER)等:T1 1p T1T2T3T4T5T6S7S8额定不间断电流 Iu [A] 160 160 160 250 250320400630630800100012501600200025003200极数No. 1 3-4 3-4 3-4 3-4 3-4 3-4 3-4 3-4额定工作电压Ue AC 50-60Hz[V] 240 690 690 690 690 690 690 690 690额定工作电压Ue DC[V] 125 500 500 500 750 750 750 - -额定冲击耐受电压 Uimp [kV] 8 8 8 8 8 8 8 8 8额定绝缘电压 Ui [V] 500 800 800 800 1000 1000 1000 1000 1000 测试电压 (50 Hz, 1分钟) [kV] 3 3 3 3 3.5 3.5 3.5 3 3分断能力额定极限短路分断能力IcuAC 50-60 Hz 380/415 V [kA] 25(1)(2)16 36 36 85 36 50 3620036 20036 10050 10085 120额定极限短路分断能力Icu AC 50-60 Hz 690 V [kA] 3 66 10 5 820 8020 8020 15020 3540 50额定极限短路分断能力IcuDC 500 V - 3 极串联 [kA] 25(3)16 36 36 85 36 50 167016 7020 65--额定运行短路分断能力 Ics AC 50-60 Hz 380/415 V [kA] 18 16 25 36 70 27 36 20036 20035 1505047 60使用类别 (IEC 60947-2) AAAAAB/ABBB机械寿命 N. op x [103] No 25 25 25 25 20 20 20 10 10电气寿命 ( 415 V)N. op x [103] No 88888 6 75 7 5 7 5 2.5 1.5脱扣保护*TMF (T不可X调, M不可调)X X XTMD (T可调, M不可调)X X X XTMA (T可调, M可调)TMG (T可调, MX X可调)ELT (电子式) X X X X X X 基本尺寸 (固定式)宽度 1 极[mm] 25.4宽度 3 极[mm] 76 90 105 105 140 210 210 406 宽度 4 极[mm] 102 120 140 140 184 280 280 556 深度[mm] 70 70 70 70 103.5 103.5 103.5 138.5 242406 400 高度[mm] 130 130 130 150 205 205 268406接线端子形式固定式 F F F F F F F F F 插入式P P P P抽出式W W W W(1) In=16 A 和 In= 20 A Icu= 16 k A(2) Icu 在 230 V AC(3) Icu 在 125 V DC*脱扣单元:TMF = 热磁固定脱扣TMD = 热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)TMG = 发电机保护脱扣 (带T可调, M不可调)ELT = 电子式电动机保护用断路器起动, 切换和三相异步电动机的保护是基本操作的正确使用, ABB SACE 建议2个不同的方案:∙一个传统系统对抗短路的断路器, 对抗过载, 缺相或相不平衡的热过载继电器, 对抗电动机切换的接触器∙一个集成系统保护, 有赖于 PR222MP 脱扣保护, 确保: 对抗短路, 过载, 对抗缺相或相不平衡和对抗转子锁紧应用6种规格 (T2, T3, T4, T5, S6 和 S7)均可在大范围起动, 由 0.37 kW 高达 250 kW 带 Tmax T5 和355 kW 带 Isomax S6 (400 V AC).标准认可使用于配电断路器.T2T3T4T5T6S7额定不间断电流Iu[A] 160 250 250320400630800 1250额定工作电流In [A] 1÷100 100÷200 80÷250 3204003206301000 极数No. 3 3 3 3 3 3额定工作电压UeAC 50-60Hz,额定工作电压UeAC 50-60Hz[V] 690 690 690 690 690 690额定冲击耐受电压 Uimp[kV] 8 8 8 8 8 8额定绝缘电压Ui [V] 800 800 1000 1000 1000 1000测试电压(50Hz, 1 分钟)[kV] 3 3 3.5 3.5 3.5 3分断能力额定极限短路分断能力Icu AC 50-60 Hz 380/415 V [kA] 36 85 36 5036 20036 20036 10050 65额定极限短路分断能力Icu AC 50-60 Hz 690 V [kA] 6 10 5 8 20 80 20 80 20 30 20 35 额定运行短路分断能力Ics AC 50-60 Hz 380/415 V [kA] 36 702736 20036 20036 7550使用类别 (IEC 60947-2) A A A B/A B B 机械寿命 103[N. op.]25 25 20 20 20 10电气寿命 (415 V) 103[N. op.]8 8 8 7 5 5脱扣器保护 (短路保护)*MF X单磁式MA XX X电子式(PR221 DS-I )X X X电子式 (PR211 I ) X脱扣器保护 (集成保护)*PR222 MPX XPR212 MPX X 基本尺寸 (固定式)宽度[mm] 90 105 105 140 210 210深度[mm] 70 70 103.5 103.5 103.5 138.5高度[mm] 130 150 205 205 268/406 406接线端子形式固定式 F F F F F F插入式P P P P抽出式W W W W*脱扣单元:MF = 电磁固定脱扣MA = 电磁式 (可调)PR221DS-I = 电子式PR211 = 电子式PR222MP = 电子式(适用于电动机保护)PR212MP = 电子式(适用于电动机保护)Circuit-breakers for applications up to 1000 VWithin the panorama of the ABB moulded-case circuit-breakers there is also the range of circuit-breakers for applications in direct current and in alternating current up to 1000 V.The typical sectors of use for these are mining, road and railway tunnel installations, electric traction and industrial applications in general. The circuit-breakers are available in three-pole and four-pole version with TMD or TMA adjustable thermomagnetic releases for use in direct and alternating current, or in version three-pole with electronic releases (Tmax with PR221DS, PR222DS/P; Isomax with PR21x), for applications in alternating current.The dimensions of these circuit-breakers are the same as the standard ones. They can, moreover, be combined with all the accessories available, except for the residual current, and can be converted into the removable or withdrawable version using a conversion kit and fixed parts of the standard circuit-breakers.交流配电ACT4T5T6额定不间断电流Iu [A] 250 400 - 630 630- 1000极数[No.] 3/4 3/4 3分闸能力额定极限短路分断能力Icu AC 50-60 Hz (1000V) [kA] 20 20 20 额定运行短路分断能力Ics AC 50-60 Hz (1000 V) [kA] 20 15 短路合闸能力额定短路合闸能力Icm AC 50-60 Hz ( 1000V) [kA] 40 40 40脱扣保护热磁式 (带T 可调)TMDX热磁式 (带T 可调, M 可调)TMAX X电子式 ELTXXX直流配电 DC T4 T5 T6额定不间断电流Iu [A] 250 400 - 630 630- 800 极数 [No.] 4 4 4 分断能力额定极限短路分断能力Icu DC 1000 V 4 极串联 [kA] 404040脱扣保护TMD (T 可调, M 不可调) XTMA (T 可调, M 可调) X X X两系列的通用值T4T5T6额定工作电压Ue [V] 1000 1000 1000额定冲击耐受电压Uimp [kV] 8 8 8额定绝缘电压Ui [V] 1000 1000 1000隔离功能X X X[V] 3500 3500 3500测试电压(50Hz, 1 分钟)参考标准IEC 60947-2 X X X尺寸 (固定式)宽度 (3 极) [mm] 105 140 210宽度 (4 极) [mm] 140 184 280深度[mm] 103.5 103.5 103.5高度[mm] 205 205 268 / 406接线端子形式固定式 F F F插入式P P抽出式W W W*脱扣单元:TMD =热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)ELT = 电子式Switch-disconnectorsThe switch-disconnectors derive from the corresponding circuit-breakers, of which they keep the same overall dimensions, the versions, the fixing systems and the possibility of mounting the accessories. This version onlydiffers from the circuit-breakers in the absence of the protection releases. They are characterised by a rated voltage of 690 V in alternating current and up to 750 V in direct current.T1 DT3 DT4 DT5 DT6 DS7 DS8 DIth[A]1602503204006306308001000100012501600200025003200 Ie [A] 125 200 320 4006306308001000100012501600200025003200 极数Nr. 3-4 3-4 3-4 3-4 3-4 3-4 3-4额定工作电压Ue AC50-60Hz[V] 690 690 690 690 690 690 690 额定工作电压Ue DC [V] 500 500 750 750 750 750 750 额定冲击耐受电压Uimp [kV] 8 8 8 8 8 8 8额定绝缘电压Ui [V] 800 800 1000 1000 1000 1000 1000测试电压(50 Hz,1 分钟)[kV] 3 3 3.5 3.5 3.5 3 3额定短路合闸能力Icm [kA] 2.8 5.3 5.3 11 30 52.5 85 Icw [kA] 2 3.6 3.6 6 15 25 40基本尺寸 (固定式)宽度 (3极) [mm] 76 105 105 140 210 210 406 宽度 (4 极) [mm] 102 140 140 184 280 280 556 深度[mm] 70 70 103.5 103.5 103.5 138.5 242高度[mm] 130 150 205 205 268406406 400 接线端子形式固定式 F F F F F F F插入式P P P抽出式W W W(*) W(*) 高达 800 ACircuit-breakers according to UL CSA StandardsIn the field of molded case circuit breakers, conforming to the UL489 and CSA C22.2 Standards, SACE’s proposal presents the following ranges:∙power distribution circuit breakers (fitted with thermomagnetic or electronic trip units)∙power circuit breakers with magnetic only trip units for motor protection (Motor Control Protection - MCP)∙switch-disconnectors for use as isolators or switching devices for lines, busbars or plant parts (Molded Case Switch - MCS).The possibilities are increasingly greater for those customers who also operate on the markets subject to the standards defined by the UL/CSA Standards since they have an entire range of molded case circuit-breakers available, with continuous current ratings which go from 100A to 2500A and interrupting rating, at 480 V AC, which can reach 100kA.As well as extending the field of continuous current ratings downwards, introduction of the T1 size means that the applications typical of power subdistribution where a circuit-breaker characterised by limited overall dimensions, but which guarantees great versatility in mounting accessories and installation, is particularly worthwhile.The smallest of the molded case circuit breakers, the single-pole T1, conforming to the UL, is also presented.Finally, the S8 circuit-breaker according to UL/CSA Standards also allows completion towards the higher continuous rating currents. Isomax S8V 1600, 2000 and 2500 A lend themselves to being installed immediately to the load side of the power supply sources of the low voltage systems and are suitable for operating safely under the most severe service conditions required of modern plants. The high performances, great flexibility of accessories, ease of coordination with the devices located on the load side and the possibility of limiting the depth of the switchgear thanks to the reduced overall dimensions of the circuit breaker make Isomax S8 a particularly advantageous solution.配电 (MCCB)T1T2T3T4T5S6S7S8外框尺寸[A] 100 100 225 250 400600(2)800 1200 160020002500极数No.34234342342342323 3干扰值480 V [kA] 22(1)3565253525150251505010065 100600 V [kA] 105 18851885254250 85500 V DC(3极串联)[kA] 25 25100251003565600 V DC(3 极串联)[kA] 3.6 166516652050脱扣单元*TMD, TMA X X X X X XELT X X X X X X电动机保护(MCP)T1T2T3T4T5S6S7S8外框尺寸[A] 100 225 250 400 800 1200 160020002500 额定值[A] 10÷100100÷20010015025030040060080010001200160020002500极数 No. 3 3 3 3 3 3 3 干扰值240 V [kA] 65 150 65 65 200 65 200 50 100 65 100 480 V [kA] 35 65 35 25 100 25 100 50 100 65 100 600 V [kA] 18 65 1865脱扣单元* MA X XELT X X X X X X隔离开关 (MCS)T1 T2 T3 T4 T5 S6 S7 S8额定值100 150 225 250 400600(2)8001200 2500极数No. 3-4 3-4 3-4 3-4 3 3 3 超磁 [kA] 1 1.5 2.25 3 5610 20 35额定电压 AC 50-60 Hz [V] 480 480 600 600 600 600 600额定电压 DC [V] 500 500 600 600 600600600通用数值T1 T2 T3 T4 T5 S6 S7 S8 额定电压 AC 50-60Hz [V] 480 480 480 600 600 600 600 600额定电压 DC[V] 500 500 500 600600600--测试电压(50 Hz, 1 分钟)[kV] 3 3 3 3.5 3.5 3 3 3机械寿命103[N. op.]25 25 25 20 20 20 10 10电气寿命(在415 V) 103[N. op.]8 8 8 8 7 / 5 7 / 5 7 / 5 2.5 /1.5尺寸 (固定式)宽度 3 极[mm] 76 90 105 105 140 210 210 406 宽度 4 极[mm] 102 120 140 140 184 280 280 406 深度[mm] 70 70 70 103.5 103.5 103.5 138.5 242高度[mm] 130 130 150 205 205 268406406 400 接线形式固定式 F F F F F F F F 插入式P P P P抽出式W W(1) 18 kA 在 277 V AC 案适用于 T1 1p(2) 如需600 A, 请与ABB办事处联系*脱扣单元:TMD = 热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)ELT = 电子式。

ABB的隔离开关是一种用于隔离电路的安全设备，具有可靠的隔离功能和高的电气性能。

以下是ABB隔离开关的说明书：
1. 安装前准备
在安装ABB隔离开关之前，需要先检查设备是否符合安装要求，并确保安装地点的环境符合设备的要求。

此外，还需要准备好必要的工具和材料，如螺丝刀、扳手等。

2. 安装步骤
(1) 确定安装位置：根据电路图和设备说明书，确定隔离开关的安装位置，并标记好安装孔位。

(2) 安装支架：根据安装孔位，使用螺丝刀和扳手将支架安装在墙壁、地面或其他支撑表面上。

(3) 安装开关：将隔离开关插入支架上的安装孔中，并用螺丝刀和扳手将其固定。

(4) 连接电路：将隔离开关与电路连接，并按照设备说明书中的要求进行接线。

(5) 测试：在安装完成后，进行测试，确保隔离开关的隔离功能和电气性能符合要求。

3. 使用注意事项
(1) 在使用ABB隔离开关时，需要按照设备说明书中的要求进行操作，避免误操作导致设备损坏或人身伤害。

(2) 在隔离开关的隔离状态下，需要采取必要的安全措施，如切断电源等，以确保人身安全。

(3) 在隔离开关的接通状态下，需要确保电路的安全性能符合要求，避免电路故障导致设备损坏或人身伤害。

(4) 在使用ABB隔离开关时，需要定期进行维护和保养，以确保设备的正常运行和使用寿命。

以上是ABB隔离开关的说明书。

在使用隔离开关时，需要严格按照设备说明书中的要求进行操作，确保设备的安全性能和可靠性。

ABB的户外高压交流隔离开关钟振蛟1 前言前德国BBC公司成立于1900年，是瑞士BBC公司的分公司，它生产的户外高压隔离开关，在国际上曾经享有盛名，且率先研制出1000kV特高压单柱折架式隔离开关。

世界上某些高压隔离开关专业公司如日本高岳等，就是由引进BBC的专利技术发展起来的。

我国改革开放后，于上世纪70年代末大力开展电力建设的时候，当时的德国BBC公司，也和法国MG（Egic）、Alsthom、德国SIEMENS、日本高岳、荷兰HAPAM等国际知名公司一起，先后把高压隔离开关产品投放到中国电力市场。

笔者曾在上海、辽宁、广东等地的500kV变电站看到BBC公司的252、550kV 高压隔离开关在运行。

可是，自从上世纪80年代，世界上历史最悠久的两家电气公司瑞士BBC公司（成立于1891年）与瑞典ASEA公司（成立于1883年）联合成立ABB公司之后，在我国电力市场上就少了ABB高压隔离开关的身影。

笔者曾多方寻觅ABB隔离开关的踪迹而未果。

直到2006年，从网上看到北京ABB高压开关设备有限公司将生产高压隔离开关的信息，随后与ABB（中国）有限公司隔离开关负责人交谈中方得知：BBC与ASEA组成ABB后，BBC于2003年将高压隔离开关的技术出售给了荷兰HAPAM公司。

如今，ABB决策者认为全球发展最快的市场是中国，看到了高压隔离开关的商机，特别在中国有着广阔的市场，于是在中国北京建立全球性电力产品生产基地，其中就包括72.5kV～550kV高压隔离开关。

为此，从荷兰HAPAM把高压隔离开关的技术买了回来，并主要在中国基地进行生产，面向中国及世界电力市场。

从2007年开始，北京ABB高压开关设备有限公司的高压隔离开关已经参与中国电力市场的角逐。

目前已在内蒙古旗下营500kV变电站、湖北长阳220kV变电站及中铝青海第二铝厂等工程中标。

久违了的ABB高压隔离开关，将在中国电力系统中重新出现。

从笔者掌握的资料中了解到，原德国BBC公司生产的隔离开关，主要有TFB 型170kV～765kV单柱双臂垂直伸缩式、SGF型123kV～420kV双柱水平中央开断式和TDA型三柱水平双断口式隔离开关。

abb隔离开关选型手册ABB是一家全球知名的电气设备制造商，其隔离开关产品应用广泛，包括电力输配、建筑、工业自动化等领域。

由于市场上有许多不同类型和规格的ABB隔离开关产品，选择合适的产品对于设备的安全性和性能至关重要。

本文将向读者介绍ABB隔离开关的选型指南，帮助读者了解如何选择适合自己需求的ABB隔离开关产品。

首先，选择ABB隔离开关产品前应明确自己的需求。

隔离开关主要用于切断电源和设备之间的电力连接，确保设备在维修和维护期间的安全。

因此，需要注意以下几个方面的要素：1.负载类型：ABB隔离开关适用于不同类型的负载，如电机、变压器、电动机和照明设备等。

在选择时需根据负载类型来确定产品型号和额定电流。

2.额定电流：ABB隔离开关的额定电流范围广泛，从几安培到几千安培不等。

确认所需额定电流后，在选购时要确保选到满足负载需求的额定电流。

3.工作环境：根据使用环境的不同，可以选择不同等级的ABB隔离开关，如室内或室外用、防尘防水等级要求。

4.可靠性和安全性：ABB隔离开关的可靠性和安全性对于设备的正常运行至关重要。

因此，在选型时要选择有良好声誉的供应商，确保产品经过认证，并提供相关安全保障。

其次，了解不同类型的ABB隔离开关产品。

ABB隔离开关产品种类繁多，包括断路器、刀闸、负荷刀闸等。

这些产品在结构、功能和应用上有所区别，需要根据具体需求选择合适的产品。

1.断路器（Circuit Breaker）：ABB断路器是一种多功能开关设备，既可用作隔离开关，又可用作过载和短路保护。

它具有快速切断、重载保护和过电流保护等功能。

2.刀闸（Knife Switch）：ABB刀闸是一种简单可靠的开关设备，主要用于切断电源。

它采用刀片与触头接触来切断电路，适用于低压负载。

3.负荷刀闸（Load Break Switch）：ABB负荷刀闸是一种隔离开关，可用于切断潮湿环境下的电路。

它具有手动操作、分段保护和电动操作等功能。

产品资料低压直流产品目录页特殊应用- Tmax 并联接线 .................................................................................30- 光伏并网系统的选型与接线 (31)产品概览特殊应用应用概述产品概览直流断路器产品- 空气断路器 - Emax DC .....................................................................5- 塑壳断路器 - Tmax ...........................................................................9- 微型断路器 - S260UC / S800S-UC / S800PV (11)直流隔离开关和熔断器- 隔离开关 - Emax/MS ........................................................................13- 隔离开关 - Tmax D ...........................................................................14- 隔离开关 - OT / 隔离开关熔断器组 - OS ................................................15- 熔断器式隔离开关 / 熔断器座 - E90 (17)直流电涌保护器- 电涌保护器 - OVR ..............................................................................18- 电涌保护器（光伏专用） - OVR PV (19)直流控制产品- 接触器 - GAF ....................................................................................20- 接触器 - A 、AF .................................................................................21- 拍合式接触器 - IOR ...........................................................................24- 电流传感器、电压传感器 - ES / ESM / VS .............................................26- 绝缘监视继电器 - CM-IWx (29)应用概述- 典型应用行业 .......................................................................................1 - 光伏设备 .............................................................................................1- 电力牵引 .............................................................................................2- 关键电源 .............................................................................................2- 港口与起重 (2)低压直流产品随着新一轮国家投资的推进，新能源行业（风电、太阳能等）、通信行业和轨道交通行业得到快速发展，直流技术和直流配电网络也随之受到越来越广泛的应用。

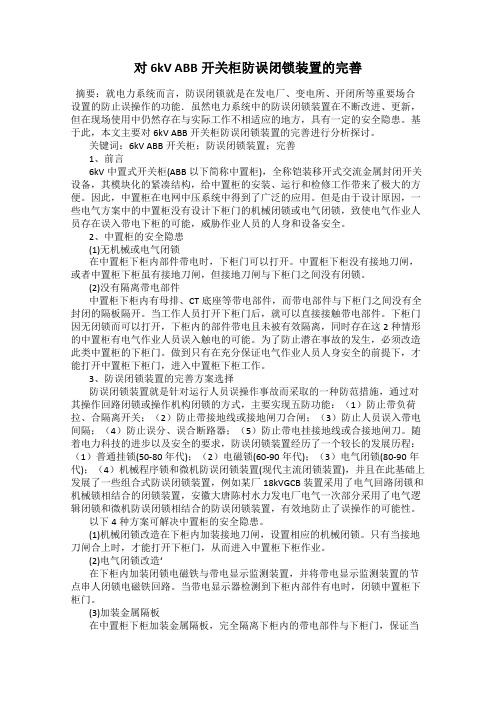

对6kV ABB开关柜防误闭锁装置的完善摘要：就电力系统而言，防误闭锁就是在发电厂、变电所、开闭所等重要场合设置的防止误操作的功能．虽然电力系统中的防误闭锁装置在不断改进、更新，但在现场使用中仍然存在与实际工作不相适应的地方，具有一定的安全隐患。
