汽车控制系统的CAN总线应用
- 格式:doc
- 大小:581.50 KB
- 文档页数:9

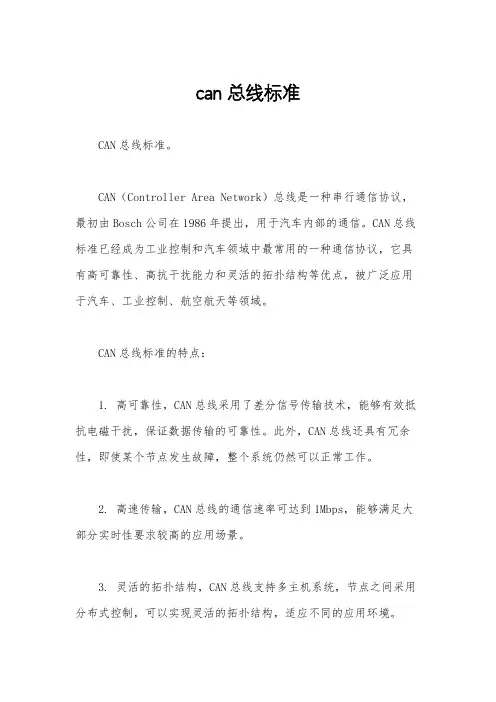

can总线标准CAN总线标准。
CAN(Controller Area Network)总线是一种串行通信协议,最初由Bosch公司在1986年提出,用于汽车内部的通信。
CAN总线标准已经成为工业控制和汽车领域中最常用的一种通信协议,它具有高可靠性、高抗干扰能力和灵活的拓扑结构等优点,被广泛应用于汽车、工业控制、航空航天等领域。
CAN总线标准的特点:1. 高可靠性,CAN总线采用了差分信号传输技术,能够有效抵抗电磁干扰,保证数据传输的可靠性。
此外,CAN总线还具有冗余性,即使某个节点发生故障,整个系统仍然可以正常工作。
2. 高速传输,CAN总线的通信速率可达到1Mbps,能够满足大部分实时性要求较高的应用场景。
3. 灵活的拓扑结构,CAN总线支持多主机系统,节点之间采用分布式控制,可以实现灵活的拓扑结构,适应不同的应用环境。
4. 标准化协议,CAN总线的通信协议严格标准化,各厂家生产的CAN设备可以相互兼容,便于系统集成和维护。
CAN总线标准的应用领域:1. 汽车电子控制系统,CAN总线最初是为了解决汽车内部各种传感器和执行器之间的通信而设计的,如发动机控制单元、防抱死制动系统、空调控制系统等。
2. 工业控制领域,CAN总线在工业领域的应用也非常广泛,例如工厂自动化生产线、机器人控制系统、智能仓储系统等。
3. 航空航天领域,由于CAN总线具有高可靠性和抗干扰能力,因此在航空航天领域也得到了广泛应用,如飞行控制系统、航空发动机控制系统等。
总的来说,CAN总线标准作为一种成熟的通信协议,已经在各个领域得到了广泛的应用。
随着物联网和智能制造的发展,CAN总线标准将继续发挥重要作用,为各种设备和系统之间的通信提供可靠的解决方案。
CAN总线原理与技术应用CAN(Controller Area Network,控制器局域网络)总线是一种常用于车辆电子系统的通讯协议。
由于CAN总线具有速度快、可靠性高、数据传输安全等优点,因此在汽车、工业自动化等领域得以广泛应用。
物理层:CAN总线使用双绞线作为传输介质,支持两种传输速率,即高速CAN和低速CAN。
高速CAN的传输速率可达1 Mbps,主要用于大部分车辆内部的通信;低速CAN的传输速率为100 kbps,主要用于外部设备和主机之间的通信。
数据链路层:数据链路层负责确保数据的正确传输。
CAN总线采用了一种基于确认应答的传输机制,发送端发送数据后,接收端需要返回一个确认应答,以确保数据的正确接收。
如果发送端没有收到应答,将重新发送数据,直到收到正确的应答位置。
网络层:网络层对发送的数据进行优先级处理,以确保重要数据的传输和处理。
CAN总线使用了CID(CAN Identifier,CAN标识符)来标识不同数据的优先级。
CID的长度为11位或29位,优先级高的CID具有更短的标识符,从而能够获得更高的发送优先级。
应用层:应用层是CAN总线与上层系统(如ECU,Electronic Control Unit)之间的接口。
ECU是车辆电子系统的核心部分,用于控制发动机、转向系统、车身电子系统等。
CAN总线通过与ECU的连接,实现了系统之间的数据共享和通信。
在汽车领域,CAN总线被用于连接车内各种控制单元,实现整车系统的数据共享和协调控制。
通过CAN总线,不同的控制单元可以相互通信,从而提高整车系统的可靠性和性能。
例如,发动机控制单元可以通过CAN总线与车速传感器和氧传感器等外部设备进行通信,实时控制发动机工作状态。
在工业自动化领域,CAN总线被用于连接各种工业设备,实现设备之间的数据传输和控制。
通过CAN总线,不同的设备可以实现数据共享和协同工作。
例如,生产线上的传感器和执行器可以通过CAN总线与PLC (Programmable Logic Controller,可编程逻辑控制器)进行连接,实现自动化控制。
浅谈can总线在汽车上的应用
CAN总线是指控制器区域网络总线,是一种基于串行通信的短距离通信协议,通常应用于汽车电子系统中,使得车辆内部的各种设备可以进行互联,从而实现车辆的智能化控制。
在汽车上,CAN总线可以应用于如下几个方面:
1. 发动机控制:汽车的发动机是最核心的部分,通过CAN总线连接发动机控制模块,可以实现发动机的高效控制,比如更好的加速和燃油经济性。
2. 刹车控制:刹车是汽车行驶中重要的控制部分,通过CAN 总线,可以实现刹车的智能控制,比如自动制动和紧急制动等功能。
3. 灯光控制:汽车灯光是行驶中的重要信号,通过CAN总线连接灯光控制模块,可以实现灯光的自动控制和节能减排,比如自适应大灯等功能。
4. 仪表板控制:汽车仪表板是车辆状态的直观反馈,通过CAN总线连接仪表板控制模块,可以实现多种状态的显示,比如车速、油量、排气等级等。
5. 座椅和空调控制:汽车座椅和空调是车内舒适性的重要组成部分,通过CAN总线连接座椅和空调控制模块,可以实现个性化的控制,比如温度和座位调节等功能。
总的来说,CAN总线在汽车中的应用非常广泛,可以实现车辆内部设备之间的互联和智能控制,从而使得车辆更加安全、节能、环保和舒适。
CAN总线介绍CAN总线,即控制器区域网络(Controller Area Network),是一种国际标准的串行通信协议,用于在汽车和工业领域中进行高速数据传输。
CAN总线的设计目标是提供一个可靠、高效、实时的通信方式,以满足复杂系统的需求。
下面将详细介绍CAN总线的特点、结构、工作原理以及应用领域。
一、CAN总线的特点:1.高可靠性:CAN总线采用差分信号传输,具有较强的抗干扰能力,能够在恶劣的工作环境下保持稳定的通信质量。
2.高效性:CAN总线采用了固定格式的数据帧和强大的错误检测与修复机制,使得数据传输更加高效可靠。
3.实时性:CAN总线支持实时性要求较高的应用,可以实现微秒级的数据传输延迟。
4.灵活性:CAN总线可以连接多个节点,节点之间可以通过CAN总线进行双向通信,同时支持错误检测与错误恢复。
5.易于应用:CAN总线采用了开放式的标准协议,有着广泛的支持和应用经验,易于集成和开发。
二、CAN总线的结构:1. 主控器(Master):负责总线管理,包括数据的发送和接收、帧结构的解析、错误处理等。
2. 从控器(Slave):负责接收主控器发送的数据帧,并根据需要进行相应的处理和响应。
3.总线线缆:用于在各个节点之间传输数据和控制信息的物理介质。
4. 高速传输率:CAN总线通常有两种速率可选,分别是高速CAN(1Mbps)和低速CAN(125kbps)。
三、CAN总线的工作原理:1.数据帧格式:CAN总线的数据帧包括了4个主要部分:起始符、控制字段、数据字段和结束符。
其中,控制字段包括了帧类型、帧长度、帧优先级、帧标识符等信息。
2.帧结构与地址:CAN总线通过帧标识符来区分不同的数据帧,并根据优先级进行数据传输,同时可以通过标识符来实现多个不同类型的数据帧。
3.错误检测与修复:CAN总线采用循环冗余校验(CRC)方法进行错误检测和修复,可以检测到传输过程中的位错误、帧错误等,并进行相应的错误恢复措施。
can总线案例
CAN总线(Controller Area Network)是一种用于实时应用的串行通讯协议总线,它可以使用双绞线来传输信号,是世界上应用最广泛的现场总线之一。
以下是一些CAN总线的应用案例:汽车控制系统:CAN总线最初就是为了解决现代汽车中众多的控制与测试仪器之间的数据交换而开发的。
在现代汽车中,CAN总线已经成为一种标准配置,用于连接各种控制单元,如发动机控制单元、制动系统控制单元、车身控制单元等。
这些控制单元之间通过CAN总线进行实时数据交换,以实现协同工作和优化车辆性能。
工业自动化:在工业自动化领域,CAN总线被广泛应用于各种传感器、执行器、控制器等设备之间的通信。
例如,在生产线上,可以通过CAN总线连接各种PLC、电机控制器、温度控制器等设备,实现自动化控制和监测。
船舶控制系统:在船舶控制系统中,CAN总线也被用于连接各种传感器、执行器和控制器。
由于船舶环境的特殊性,要求控制系统具有高度的可靠性和稳定性,而CAN总线的优秀性能和特点使其成为船舶控制系统的理想选择。
医疗设备:在医疗设备中,CAN总线也被用于连接各种传感器、执行器和控制器,如心电图机、呼吸机、输液泵等。
这些设备之间需要实时交换数据,以确保患者的安全和治疗效果。
以上案例仅供参考,如需更专业的信息,建议咨询CAN总线领域的专业人士或访问相关论坛。
同时,在使用CAN总线进行系统设计时,应充分考虑系统的实际需求和特点,选择合适的通信协议和硬件设备,以确保系统的稳定性和可靠性。
CAN总线的介绍CAN总线是指控制器局域网络(Controller Area Network)的缩写,是一种被广泛应用于汽车电子系统的通信总线。
它最初由德国汽车制造商BOSCH于1983年开发,用于解决传统有线电缆在多个控制单元之间进行数据传输过程中所遇到的问题。
CAN总线的设计目标是提供高可靠性的实时通信,优化汽车电子系统的性能,并节省系统成本。
CAN总线的特点之一是在一个相对短的物理线路上能实现高速数据传输。
它的传输速率通常为1 Mbps,且可在特殊情况下扩展至10 Mbps。
CAN总线可以支持多达110个节点连接在同一总线上,并且在同一车辆或系统内部的多个子网之间提供通信。
CAN总线使用了一种全双工的通信方式,即任何节点都可以同时发送和接收数据。
这也意味着不同的节点可以通过总线实时地进行数据沟通。
此外,CAN总线还具备高度容错性和冗余性,即使在总线上存在故障或节点故障的情况下,仍能保持通信稳定和可靠。
CAN总线的传输机制采用了一种基于优先级的非中断方式。
当一个节点想要发送数据时,它会使用一个帧来尝试传输。
如果总线上没有其他节点正在发送数据,则该帧可以立即传输。
如果有多个节点同时发送数据,CAN总线会根据每个节点的优先级来确定哪个节点能够成功发送,从而实现数据的有序传输。
CAN总线还支持多种类型的帧结构,包括数据帧、远程帧和错误帧。
其中,数据帧用于发送实际数据,远程帧用于请求其他节点发送数据,而错误帧则用于报告数据传输过程中的错误情况。
这些帧结构使得CAN总线能够满足不同类型的通信需求。
在汽车电子系统中,CAN总线被广泛应用于各种控制单元之间的通信,例如引擎控制单元、变速器控制单元、车身电子控制单元等。
它能够实现这些控制单元之间的实时数据交换,提高整车系统的性能和安全性。
此外,CAN总线还可以支持诊断和配置功能,让技术人员能够对车辆的电子系统进行故障排查和参数调整。
总之,CAN总线是一种可靠、高效的通信总线,被广泛应用于汽车电子系统。
CAN总线与车辆网络控制系统随着汽车科技的不断发展,车辆网络控制系统在现代汽车中扮演着越来越重要的角色。
而CAN(Controller Area Network)总线技术,则是车辆网络控制系统中至关重要的组成部分之一。
CAN总线作为一种先进的通信协议,为车辆内部各种控制单元之间的通信提供了高效、可靠的解决方案。
本文将探讨CAN总线技术在车辆网络控制系统中的应用,以及其在提高汽车性能、安全性和可靠性方面的重要作用。
一、CAN总线技术概述CAN总线技术是一种串行通信协议,最初由德国的Bosch公司在1980年代开发。
它采用了差分信号传输和CSMA/CA(载波监听多路访问/碰撞检测)的通信方式,能够在汽车等工业环境中提供可靠的数据传输。
CAN总线主要分为两种速率,即高速CAN(ISO 11898-2)和低速CAN(ISO 11898-3),分别适用于不同的汽车系统和传感器。
二、CAN总线在车辆网络中的应用1. 控制单元通信:CAN总线连接了车辆内部的各种控制单元,如发动机控制单元(ECU)、制动系统、空调控制等,实现它们之间的实时数据交换和通信。
这种分布式的控制架构使得车辆系统更加灵活高效。
2. 数据传输:CAN总线可靠地传输各种类型的数据,包括引擎参数、车速、转向角度等。
这些数据对于车辆的正常运行和驾驶员的驾驶体验至关重要。
3. 网络管理:CAN总线具有自动检测和纠正错误的能力,能够在通信过程中实时监测数据的完整性和准确性,提高了系统的可靠性和稳定性。
三、CAN总线在提升汽车性能和安全性方面的作用1. 实时性能:CAN总线的高速通信能力确保了车辆各个系统之间的实时数据传输,从而提高了车辆的响应速度和性能。
2. 故障诊断:CAN总线可以通过故障码诊断系统快速检测和定位车辆故障,提高了维修效率和成本效益。
3. 安全性:CAN总线具有高度的数据完整性和稳定性,能够有效防止数据的篡改和恶意攻击,保障了车辆系统的安全性。
CAN总线在汽车上的运用CAN总线是Controller Area Network(控制器局域网)的缩写,它是一种多节点通信协议,广泛应用于汽车和工业控制系统中。
CAN总线的运用在汽车领域具有重要的意义,它为汽车提供了高效、可靠、安全的数据通信和控制能力。
首先,CAN总线在汽车上的运用使得车辆的各个电子控制单元(ECU)之间能够进行高效的通信。
如今的汽车中有许多电子系统,例如引擎管理系统、制动系统、安全系统等,这些系统需要彼此之间进行信息交换。
CAN总线提供了高速的数据传输速率和优秀的抗干扰能力,确保了各个ECU之间能够准确、及时地交换信息,从而实现协调的整车控制。
其次,CAN总线还可以降低汽车的线缆复杂度和重量。
以前的汽车中,每个电子系统都需要独立的电线来连接到中央的处理器。
这种布线方式导致了大量冗余的线缆,不仅增加了车辆的重量,还使得维护和修理变得复杂困难。
而使用CAN总线,各个ECU可以通过一根总线来连接,大大减少了线缆的数量和重量,提高了整车系统的可靠性和维修的便捷性。
此外,CAN总线在汽车上的运用还可以提高车辆的安全性。
CAN总线有很高的容错能力,即使在部分节点发生故障的情况下,整个系统仍然能够正常工作。
这意味着即使一些ECU出现问题,其他的ECU仍然可以与之通信和协作,确保车辆的安全运行。
此外,CAN总线还支持数据的冗余备份,确保通信的可靠性和系统的稳定性。
另外,通过CAN总线的数据传输也为车辆的监测和故障诊断提供了方便。
每个ECU都可以通过CAN总线发送自身的状态信息和故障码,这些信息可以集中到诊断工具上进行分析和判断,从而及时发现车辆存在的问题并进行维修。
CAN总线的使用使得故障诊断变得更加快速和准确,减少了对车辆进行实体检查的时间和成本。
另外,CAN总线也为汽车设计提供了更大的灵活性和可扩展性。
新的功能可以通过软件更新的方式添加到车辆中,而不需要对电子系统进行硬件上的改动。
汽车制造商可以通过更新ECU的程序来实现新的功能,这样不仅简化了生产流程,还能够让客户享受到更多的功能。
CAN总线的使用CAN(Controller Area Network)总线是一种多主机、多线程、分散控制系统中常用的实时通信协议,被广泛应用于车载电子、工业自动化、航空航天等领域。
本文将从CAN总线的基本原理、应用场景、使用方法等方面进行介绍。
一、CAN总线的基本原理CAN总线是由以位为基本单元的串行通信协议,其通信原理可以简单概括为:数据发送方通过CAN控制器将数据转换成一系列的数据帧,并通过CAN总线发送给接收方;接收方的CAN控制器接收到数据帧后,将其还原成原始数据。
CAN总线采用了CSMA/CR(Carrier Sense Multiple Access with Collision Resolution)的数据传输方式,即对总线中数据帧的冲突进行检测和解决。
二、CAN总线的应用场景1.车载电子系统中,CAN总线常用于汽车中的各种电子控制单元(ECU)之间的通信。
例如,引擎控制单元(ECU)、刹车控制单元(ECU)、空调控制单元(ECU)等通过CAN总线进行实时的数据交换和协调。
2.工业自动化领域中,CAN总线广泛应用于工业机器人的控制、传感器的数据采集与通信等方面。
CAN总线在工业环境中的抗干扰能力较强,可以满足高噪声环境下的可靠通信要求。
3.航空航天领域中,CAN总线可用于飞机电子设备之间的数据通信,如航空仪表、飞行控制系统、通信导航系统等。
三、CAN总线的使用方法1.硬件部分:(1)CAN总线连接:CAN总线通常使用双绞线进行连接,其中一根线为CAN High(CAN_H),另一根线为CAN Low(CAN_L)。
CAN_H和CAN_L通过终端电阻连接至VCC和GND,即电压分配电阻(VCC上的120欧姆电阻和GND上的120欧姆电阻)。
(2)CAN控制器选择:需要选择适合应用需求的CAN总线控制器。
(3)CAN总线的连接节点:将需要通信的CAN节点连接至CAN总线上,通常通过CAN收发器进行连接。
汽车can总线系统原理、设计与应用汽车CAN总线系统是一种用于车辆内部通信的网络系统,它通过CAN总线将车辆的各个控制单元(如发动机控制单元、制动系统控制单元、仪表板控制单元等)连接起来,实现互相之间的信息交换和协调操作。
CAN(Controller Area Network)总线是一种串行数据通信协议,使用2线制(CAN-H和CAN-L)进行通信。
它具有高可靠性、高抗干扰性和高实时性的特点,适合于车辆等复杂电子系统的通信。
CAN总线系统的设计基本原理是基于分布式控制的思想,即将车辆的不同功能单元分别连接到CAN总线上,通过CAN总线传输信息,实现分散处理和集中协调的功能。
在CAN总线系统中,每个控制单元都有一个唯一的标识符(ID),用于识别发送和接收的数据包。
当一个控制单元发送数据包到总线上时,其他控制单元可以根据ID识别出该数据包是否为自己所需要的,并进行相应的处理。
汽车CAN总线系统的应用非常广泛,包括但不限于以下几个方面:1. 整车控制:CAN总线系统可以将车辆中的各个控制单元连接起来,实现整车的协调控制,如发动机控制、制动系统控制、驾驶辅助系统控制等。
2. 诊断系统:CAN总线系统可以提供车辆的实时监测和故障诊断功能,通过CAN总线传输相关数据,实现对车辆各个系统的故障检测和排除。
3. 仪表显示:CAN总线系统可以将车辆各个系统的信息传输到仪表板上,实现实时的车辆状态显示,如车速、转速、油量等。
4. 多媒体系统:CAN总线系统可以将音频、视频等多媒体数据传输到车载娱乐系统,支持车载娱乐功能的实现。
总而言之,汽车CAN总线系统在车辆的控制、诊断和通信方面发挥着重要的作用,提高了车辆的性能和安全性,同时也提升了车辆的可靠性和可维护性。
汽车can总线系统原理设计与应用汽车CAN总线系统原理设计与应用一、引言汽车CAN总线系统是现代汽车电子控制系统中的重要组成部分,它采用了一种先进的通信协议,为汽车电子控制单元(ECU)之间提供了高效可靠的数据传输方式。
本文将介绍汽车CAN总线系统的原理设计与应用。
二、汽车CAN总线系统的原理设计1. 总线拓扑结构汽车CAN总线系统采用了总线拓扑结构,即多个ECU通过一根总线进行通信。
这种结构可以有效减少线缆的使用量,降低系统成本,并且具有良好的可扩展性。
2. CAN通信协议汽车CAN总线系统采用了CAN通信协议,它是一种基于事件驱动的通信协议。
CAN总线上的每个ECU都有一个唯一的标识符,用于区分不同的节点。
当一个节点有数据需要发送时,它会将数据发送到总线上,并附带自己的标识符。
其他节点会监听总线上的数据,当收到符合自己标识符的数据时,就会接收并处理。
3. 数据传输汽车CAN总线系统采用了差分传输方式,即数据信号由两个相对电平相反的信号线组成。
这种方式可以有效降低传输过程中的电磁干扰,提高数据传输的可靠性。
4. 容错机制汽车CAN总线系统具有良好的容错机制,当总线上发生错误时,系统能够进行自我修复。
CAN总线采用了循环冗余校验(CRC)技术,可以检测数据传输过程中的错误。
此外,CAN总线还具有冲突检测和错误重传机制,确保数据的可靠传输。
三、汽车CAN总线系统的应用1. 发动机控制系统汽车CAN总线系统在发动机控制系统中发挥着重要作用。
各个传感器和执行器通过CAN总线连接到发动机控制单元(ECU),实现对发动机的监测和控制。
通过CAN总线,发动机控制单元可以获取发动机的工作参数,并根据这些参数进行精确的控制,提高发动机的性能和燃油经济性。
2. 制动系统汽车CAN总线系统在制动系统中也有广泛应用。
刹车踏板的行程传感器、刹车盘温度传感器、刹车液位传感器等信息通过CAN总线传输到制动控制单元(ECU),实现对制动系统的实时监测和控制。
CAN总线技术在汽车上的应用及检测维修随着电子、程控技术在汽车上的应用,汽车的大多数部件控制由传统的机械控制逐步转变为现在的电子、程控控制,如电控燃油喷射发动机、自动变速器、电子转向和防盗系统等的控制。
技术的进步,控制精度的提高,这就使得汽车上的控制单元数目增加,控制单元数目增加后导致线束增多、电路复杂、质量大、成本高、故障多、维修困难,为了减少线束、减少成本、优化结构,必须采用一种线束少、信息传输快、可控性强的信息传递系统。
因而,一种新型的信息传递技术CAN总线技术产生了。
1 CAN技术及在汽车上的应用CAN全称为“Controller Area Network”,即控制器局域网。
CAN是国际上应用最广泛的现场总线之一。
CAN被用来作为汽车环境中微控制器之间的通信,在车载各电子控制装置ECU之间交换信息,形成汽车电子控制网络。
一辆汽车不管有多少个电控单元,也不管信息容量有多大,每个电控单元都只需引出两条线共同接在节点上,这两条导线就称为数据总线,简称BUS。
CAN总线上的每个节点(ECU)都有自己的地址,数据是由控制单元向CAN总线控制器提供,CAN收发器从CAN控制器处接收到数据,并将此数据转化为电信号发出至数据总线,控制单元从数据总线上接收数据,并将接收到的数据进行检验,看是否是此控制单元所需,如果接收到的数据是此控制单元所需的,则被认可接收,反之将其忽略。
从而完成数据传输。
Canbus一般采用双绞线自身校验的结构,既可以防止电磁干扰对传输信息的影响,也可以防止本身对外界的干扰。
系统中采用高低电平两根数据线,控制器输出的信号同时向两根通讯线发送,高低电平互为镜像。
并且每一个控制器都增加了终端电阻,已减少数据传送时的过调效应。
由于汽车不同控制器对CAN总线的性能要求不同,目前汽车CAN速率分别为500Kbit/m、100Kbit/m的高低速总线布置形式。
500Kbit/m主要应用于驱动系统、诊断系统等,100Kbit/m主要应用于舒适系统、信息系统、仪表系统等,现在有的轿车除了应用上述两条总线外,还有第三条总线,主要应用在卫星导航及智能通讯系统。
汽车级CAN总线详细教程看过了很好第一部分:什么是CAN总线CAN(Controller Area Network)总线是一种用于车辆内部通信的串行总线系统。
它是一种多主机、实时、分布式通信系统,专门用于连接车辆中各种电子控制单元(ECU)之间的数据传输。
CAN总线的基本构成有两个部分,一是CAN控制器,负责发起消息和接收消息,二是CAN收发器,负责将数字信号转换为物理信号进行传输。
第二部分:CAN总线的特性和优势1. 带宽高:CAN总线的通信速率可以从几千bps到几百kbps不等,足以满足车辆内部各个电子控制单元(ECU)之间的数据传输需求。
2.抗干扰性强:CAN总线采用差分信号传输方式,能够有效抑制信号干扰,提高系统的可靠性和稳定性。
3.支持多主机:CAN总线支持多个ECU同时发送和接收数据,实现了分布式控制,增加了系统的灵活性和可扩展性。
4.实时性好:CAN总线具有很高的实时性能,能够在毫秒级的时间内完成数据传输,满足车辆内部各个系统之间的实时控制需求。
5.省电性高:CAN总线采用低功耗的差分传输方式,能够节省能量,并且具有很好的可靠性和稳定性。
6.故障诊断能力强:CAN总线具有自动故障检测和故障诊断功能,能够及时检测和排除系统故障,提高了整车的可靠性和安全性。
第三部分:CAN总线的应用领域CAN总线主要应用于车辆内部各种系统之间的数据传输,例如车载电子系统、发动机管理系统、传动系统、车身控制系统、底盘控制系统等。
通过CAN总线的连接,各个ECU之间可以实现数据的交换和共享,提高整车的性能和安全性。
第四部分:CAN总线的工作原理CAN总线的工作原理是基于基于CSMA/CD(Carrier Sense Multiple Access/Collision Detection)协议,即载波监听多路访问/冲突检测协议。
简单来说,发送数据的ECU首先会监听总线上的信号情况,如果检测到总线空闲,则可以发送数据。
can总线的国际标准CAN总线是一种常见的网络传输协议,它广泛应用于汽车电子、工业控制、航空航天等领域。
作为一种国际标准,CAN总线的特点和应用需要我们深入了解和掌握。
一、CAN总线的概述CAN(Controller Area Network)总线是由德国Bosch公司在上世纪80年代初开发的一种串行通信协议。
它采用异步时分多路访问(CSMA/CD)的方式,实现了多节点之间的数据传输,且具备较高的抗干扰能力。
二、CAN总线的特点1. 可靠性:CAN总线采用差分信号传输,可以抵抗电磁干扰,并可自动检测和纠正错误。
2. 高效性:CAN总线支持多节点并行通信,具备高带宽和快速传输的特点,适用于实时性要求较高的应用场景。
3. 灵活性:CAN总线可以扩展节点数量,支持热插拔,并且能够灵活配置节点的通信速率和优先级。
4. 成本低:CAN总线的硬件成本低,使用简便,安装方便,维护成本较低。
三、CAN总线的应用1. 汽车电子系统:CAN总线广泛应用于汽车电子系统中,例如车载娱乐系统、车身控制系统、发动机控制系统等。
它可以实现各个部件之间的数据交换和控制,大大提高了汽车电子系统的可靠性和智能化程度。
2. 工业控制系统:CAN总线在工业自动化领域有着广泛的应用。
它可以实现各个设备之间的数据传输和设备的控制,提高了生产效率和生产线的稳定性。
3. 航空航天领域:CAN总线通过数据传输和控制,实现了航空航天设备的精准控制和监测,确保了飞行安全和可靠性。
4. 其他领域:CAN总线还广泛应用于机器人技术、医疗设备、电力系统等领域,为各个行业的智能化和自动化提供了支持。
四、CAN总线的国际标准CAN总线协议目前有两个国际标准,分别是CAN 2.0A和CAN 2.0B。
CAN 2.0A适用于传输标准帧,每个数据帧包含11位标识符。
CAN 2.0B在CAN 2.0A的基础上增加了传输扩展帧,每个数据帧包含29位标识符。
CAN总线的国际标准化确保了不同厂家的设备之间的兼容性和互通性。
can协议在汽车中的应用场景CAN(Controller Area Network)是一种广泛应用于汽车电子系统的串行通信协议,它的出现极大地促进了汽车电子技术的发展。
CAN 协议具有高可靠性、高带宽、低成本、抗干扰等优点,因此在汽车电子领域得到了广泛应用。
CAN协议在汽车中的一个重要应用场景是车载网络。
现代汽车中的各个电子模块,如发动机控制单元、制动系统、安全气囊系统等,都需要进行信息交换和通信。
CAN协议提供了一种可靠的通信方式,可以实现多个电子模块之间的高效通信。
通过CAN总线,这些电子模块可以共享信息,实现协同工作,提高整车性能和安全性。
CAN协议在汽车中的另一个应用场景是车辆诊断系统。
现代汽车中配备了各种传感器和执行器,用于监测车辆状态和控制各种功能。
当车辆出现故障时,CAN总线可以用于传输故障码和诊断信息,帮助技师准确地找到问题所在。
通过CAN协议,车辆诊断系统可以实现快速、准确的故障诊断,提高维修效率和客户满意度。
CAN协议还在汽车中广泛应用于车身电子系统。
现代汽车中的车身电子系统包括车载娱乐、导航、车载通信等功能。
这些系统需要实时地传输大量的数据,如音频、视频、地图等。
CAN协议提供了高带宽和实时性能,可以满足车身电子系统对数据传输的要求。
通过CAN协议,车身电子系统可以实现多媒体数据的传输和共享,提供丰富的车载体验。
CAN协议还被广泛应用于车辆控制系统。
现代汽车中的车辆控制系统包括发动机控制、制动控制、转向控制等。
这些系统需要实时地接收和发送大量的控制指令和传感器数据。
CAN协议提供了可靠的通信机制,可以确保控制指令的准确传输和实时执行。
通过CAN协议,车辆控制系统可以实现高效、精准的车辆控制,提高行驶安全性和驾驶体验。
CAN协议还被应用于汽车中的安全系统。
现代汽车中的安全系统包括防抱死制动系统(ABS)、电子稳定控制系统(ESC)、碰撞预警系统等。
这些系统需要实时地接收和发送大量的传感器数据,以保证车辆的安全性能。
浅谈can总线在汽车上的应用
CAN总线是汽车电子系统中常用的一种总线技术,具有广泛的应用。
CAN总线通过三线式传输方式进行数据通信,可实现多节点通信、数据实时传输和高可靠性。
在汽车上,CAN总线应用于多个方面,包括引擎控制、底盘控制、车身电子和仪表盘控制等。
本文将详细介绍CAN总线在汽车上的应用。
引擎控制
CAN总线可以用于汽车引擎控制,包括点火控制、燃油喷射、排放控制等。
CAN总线能够将各种传感器的测量数据实时传输到控制单元,并快速响应引擎工作条件的变化,以提高发动机性能和燃油经济性。
例如,当发动机冷却液温度过高时,控制单元可以实时调整燃油喷射量和点火时机,以保持发动机稳定工作状态。
底盘控制
CAN总线可用于汽车底盘控制系统,包括ABS、牵引力控制和电子稳定控制等。
CAN总线可以实时监测车轮速度、制动、悬架等信息,并快速响应底盘状态的变化,例如,当车辆在急转弯或溜车时,电子稳定控制系统可以通过CAN总线向ABS传递指令,实时调整车轮制动力和牵引力,实现减速或保持车辆稳定的控制。
车身电子
CAN总线可用于汽车车身电子系统的控制,包括车门锁、安全带预警、雨量感应器、中央多媒体控制等。
通过CAN总线,这些电子组件可以实现相互连接和通信,控制车辆的各项功能,例如,当安全带没有系好时,控制单元可以通过CAN总线向车辆仪表盘发送预警信号,提醒驾驶员注意。
CAN总线可用于汽车仪表盘控制系统。
汽车仪表盘需要实时收集车辆发动机、底盘等各种状态数据,并将其转化为图形显示,以告诉驾驶员车辆的行驶信息。
通过CAN总线,仪表盘可以实现对多个传感器信息的采集和处理,并实时向驾驶员提供相关数据。
can的应用场景
can是一种常用的控制器局域网络协议,常用于工业自动化、汽车电子等领域。
can协议的应用场景包括:
1. 汽车电子控制系统:can协议是现代汽车电子控制系统中最常用的通信协议之一。
通过can总线,车辆中的各个控制单元之间可以实现高效、稳定的数据交换,从而实现车辆的智能化、高效化控制。
2. 工业自动化控制系统:can协议也广泛应用于工业自动化领域,用于实现机器人、物流设备、生产线等各种设备之间的通信与控制。
can协议具有高速、可靠、实时等特点,可以满足工业控制系统对通信速度和稳定性的要求。
3. 船舶和航空电子设备:can协议还常用于船舶和航空电子设备中,可以实现各个设备之间的数据交换和控制。
航空电子设备中的can协议通常采用ARINC 825标准,而船舶电子设备中的can协议则采用NMEA 2000标准。
4. 电力系统:can协议也可以应用于电力系统中,用于实现电网设备之间的通信和控制。
例如,智能电表、电能质量监测仪、配电自动化设备等都可以通过can总线进行数据交换和远程控制。
5. 医疗设备:can协议还有应用于医疗设备中,例如,医疗监护仪、手术机器人等设备之间的数据传输和控制通常采用can协议。
总之,can协议是一种广泛应用于各种工业和电子设备中的通
信协议,在实现设备之间的数据交换和控制方面具有重要的作用。
CAN总线原理及应用CAN(Controller Area Network)总线是一种高速、可靠性强的实时通信总线,广泛应用于汽车、工业自动化、航空航天等领域。
本文将从CAN总线的基本原理、传输帧格式、错误检测和纠正机制、应用领域等方面进行详细介绍。
一、CAN总线的基本原理CAN总线采用串行通信方式,由两条差分信号线CANH和CANL构成。
其中,CANH和CANL两条线分别相互倒置,从而在传输数据时形成差分信号。
CAN总线采用仲裁机制,即多个节点同时发送数据时,按照优先级依次发送,避免多个节点同时发送导致的数据冲突。
二、CAN总线的传输帧格式CAN总线的传输帧由固定长度的报文组成,分为标准帧和扩展帧两种格式。
标准帧的数据长度为11位,扩展帧的数据长度为29位。
传输帧的基本结构包括起始位(SOF)、帧类型(FF)、数据标识符(Identifier)、数据长度码(DLC)、数据域(Data field)、校验位(CRC)和结束位(EOF)。
可以通过帧类型来区分标准帧和扩展帧,数据标识符用于标识发送数据的节点,数据长度码表示数据域的长度,校验位用于检测数据在传输过程中的错误。
三、CAN总线的错误检测和纠正机制为了保证CAN总线的高可靠性,CAN总线采用了重要的错误检测和纠正机制。
其中,CRC(Cyclic Redundancy Check)循环冗余校验码用于检测数据传输过程中的错误,通过比对接收到的CRC码和发送方预先计算的CRC码是否一致来判断数据的正确性。
此外,CAN总线还采用了错误报告机制,如错误标志、错误定位和错误状态等,方便节点检测和处理异常情况。
四、CAN总线的应用领域由于CAN总线具有高速、实时性好、抗干扰性强等特点,因此在很多领域都得到了广泛应用。
其中,汽车领域是CAN总线应用最为广泛的一个领域。
CAN总线在汽车中主要用于车载网络通信,如发动机控制、底盘控制、仪表盘和车门控制等。
此外,CAN总线还被广泛应用于工业自动化领域,如数控机床、机器人、智能仓储系统等。
汽车控制系统的CAN总线应用
摘要
现代汽车上安装和使用了越来越多的电子控制单元(ECU),大大提高了汽车的动力性、经济性、舒适性和操作的方便性,但随之增加的复杂电路使车线束增多、空间紧、布线复杂,导致车身重量明显增加,降低了车辆的可靠性,增加了维修难度。
另外,各电控单元之间也需要传递大量的信息,有些信息是多个电控单元共享的,传统的点对点的接线和布线方式不能实现信息共享。
由于现代汽车的电子控制器及仪表的数量越来越多,因此现代汽车一般采用CAN总线系统,将整个汽车控制系统联系起来统一管理,实现数据共享和相互之间协同工作。
把CAN总线技术应用于汽车的电气控制就可以解决这些问题,也是目前国外汽车制造商大力开发和正在使用的新技术。
CAN已被广泛应用到各个自动化控制系统中,从高速的网络到低价位的多路接线都可以使用CAN.例如,在汽车电子、自动控制、智能大厦、电力系统和安防监控等领域,CAN都具有不可比拟的优越性。
现代汽车的结构复杂,传感器遍布全车,其类型多种多样,这使得数据变得复杂,大小不尽相同,因此速率也不相同,另外车身系统也需要获得驱动系统的信息,以供维修人员或者驾驶者参考。
因此有必要设计一个高效、可靠的网关与数据处理系统。
1.汽车CAN总线系统.
CAN的全称是:Controller Area Network,即区域网络控制器。
CAN总线中数据在串联总线上可以一个接一个地传送,所有参加CAN总线的分系统都可以通过其控制单元上的CAN总线接口进行数据的发送和接收。
CAN总线是一个多路传输系统,当某一单元出现故障时不会影响其他单元的工作,汽车CAN总线
对不同数据的传输速率是不一样的,对发动机电控系统和ABS等实时控制用数据实施的是高速传输,速率为0.125M波特率~1M波特率;对车身调节系统(如空调)的数据实施的是低速传输,传输速率在10~125K波特率;其他如多媒体系统和诊断系统则为中速传输,速率在前两者之间,这样的区分提高了总线的传输效率。
图1为某种客车的CAN总线系统结构图。
图1 一种客车的CAN总线系统结构
车身系统CAN总线的主要连接对象为:中控、门控制器及其他一些组件。
车身系统的控制对象主要是4个门上的集控锁、车窗、行箱锁、后视镜及车顶灯。
在具备遥控功能的情况下,还包括对遥控信号的接收处理和其他防盗系统的控制等等。
现代汽车中所使用的电子通讯系统越来越多,如汽车自动诊断系统、自动巡航系统(ACC)和车载多媒体系统等。
系统和汽车故障诊断系统之间均需要进行数据交换。
2.汽车车身整体控制系统设计.
整个系统主要由车仪表、照明及信号灯组、自动车窗电控节点组成。
本系统网络中包含1个车仪表板、4组照明、信号灯组和4个车门,共9个节点。
其中,
照明、信号灯组中包括远光灯、近光灯、转向灯、雾灯、刹车灯,且不同灯的安装位置不尽相同,如图2所示。
中央控制单元安装在汽车仪表板上,接收司机的操作指令,其余4个节点则分别安装在车头、尾部的左侧和右侧,与不同车灯相连,控制车灯状态。
图2 车灯总线控制结构图
门控单元不但通过CAN总线接收中央控制单元指令,还接收车门上的开关信号输入,根据指令和开关信号,门控单元做出相应的动作,然后把执行结果发往中央控制单元,门控单元功能如图3所示。
将所有节点连接起来,组成一个汽车部控制网络。
由于每个CAN节点与网络连接只用两根线CANH线和CANL线,从而大大减少了线束的使用量。
中央控制节点和其它节点之间通过CAN收发器及CAN控制器相连,单个节点包括一个单片机控制器、一个CAN收发器和一个CAN控制器。
中央控制节点接收各节点发送的现场数据,经过综合计算、判断做出相应的控制命令,这些命令将通过CAN总线传送至各节点,各节点由单片机作为控制器,它用于采集现场的各项参数,并执行中央控制节点发送的各项命令,这些命令将最终传送至各执行机构,如车门电机、车灯、车窗继电器等。
图3 门控单元功能图
3.汽车检测线控制系统的设计.
国的汽车检测线大多采用2级分布式计算机控制方式, 其系统结构如图4所示。
第1级为工位控制级,由分布在各工位上的工位机完成测控工作,主要担负检测设备运行控制、数据采集和通信等任务。
第2级为监督管理级,由主控机完成测控工作,具有安排检测程序、担负全线调度、综合判定检测结果、存储并集中打印检测结果报告单和管理数据库等功能。
图4 CAN 总线计算机控制系统结构
4.CAN 总线计算机控制系统
本文设计了基于CAN 总线,以嵌入式系统为工位机的汽车检测线计算机控制系统,其系统结构如图所示。
该系统以CAN 总线技术为核心,采用总线型网络拓扑结构。
3个工位由ARM 微控制器组成的嵌入式系统代替工业控制计算机连接到CAN 总线上,主控机和登录机采用普通计算机,它们通过CAN 卡与3个
CAN总线工位节点进行信息交换。
CAN总线工位节点把采集到的现场信号经过调理变换后,送到ARM微控制器中,最后变成数字信号。
数字信号经ARM微控制器中的CAN控制器处理后,由CAN收发器通过总线与主控机进行CAN协议的数据交换。
主控机对传感器检测到的现场信号进一步分析、处理和存储,完成了系统的在线检测和计算机控制。
本设计有如下特点:1.采用基于32位高性能ARM微控制器的嵌入式系统作为工位机,代替传统的工业控制计算机。
以ARM为核心的嵌入式系统具有体积小、功耗低及程序固化在闪存芯片上等特点,可有效节约系统成本,简化系统安装及调试,增加系统稳定性和可靠性。
2.采用CAN总线代替以太网来完成各工位机之间的通信。
以太网节点的硬件成本、软件开发费用很高。
而CAN总线使用普通双绞线作为传输介质, 采用总线型网络拓扑结构、基于优先权的仲裁方式,由CAN控制器实现硬件纠错,利用CAN构成检测通信网络,不仅组网自由、扩展性强及实时性好,还具有自诊断和监控能力。
因此使用CAN总线替代以太网应用于汽车检测线可以提高系统的可靠性、稳定性,降低系统开发及后期维护的成本。
3.采用隔离CAN收发器代在以往的设计方案中需要高速光耦,电源隔离模块及CAN收发器等分立元件才能实现的带隔离的CAN收发电路。
CTM1050T接口芯片可以实现带隔离的CAN收发电路,并且隔离电压可以达到DC2500V,不但提高了CAN总线节点的抗干扰能力,保证各节点之间在电气上是完全隔离和独立的,而且简化了CAN智能节点硬件电路设计。
5.工位机软件设计.
工位机软件主要由数据采集程序、CAN总线通信程序组成。
本文主要介绍CAN总线通信程序的软件设计,包括CAN控制器的初始化、数据接收与数据发
送。
(1).CAN控制器的初始化。
CAN控制器的初始化只有在复位模式下才可以进行。
初始化工作主要通过对CAN控制器相关寄存器写入相应的控制字来确定CAN控制器的工作模式,它主要包括: 硬件使能和配置引脚连接、软件复位、设定通信波特率、配置CAN工作模式、配置发送优先级模式、配置验收滤波器、设置中断使能寄存器、设置错误警告等。
(2).数据接收。
接收程序流程如图5所示。
图5 接收程序流程
至此数据从CAN总线到CAN接收缓冲区是由CAN控制器自动完成的。
接收程序只要从接收缓冲区读取要接收的信息即可。
接收程序可以采用查询方式或中断方式。
在某一段时间,CAN总线并不总是在活动,为了提高效率,可采用中断方式。
在初始化程序中必须使能接收中断。
在中断服务子程序中,读取CANICR寄存器,判断是否有接收中断标志,有则读取接收缓冲区数据。
为了防止接收缓冲区数据溢出,可开辟一个循环接收数据队列来暂时存储数据,主程序可通过查询该队列来获得总线数据。
(3).数据发送。
发送程序负责把按照CAN协议格式转换的数据发送到
CAN总线上。
发送时只要将待发送的数据按CAN协议的帧格式组合成一帧报文,然后判断是否有空闲的发送缓冲区。
CAN控制器为了提高大量数据的发送效率,每个CAN控制器配有3个独立的发送缓冲区,发送时要根据缓冲区的实际情况有选择性地把数据写入3个发送缓冲区之一。
它们的状态可以通过查询寄存器得知,只
有当其中有空闲的发送缓冲区时才可将数据写入。
在启动发送数据的命令后,CAN控制器要将缓冲区的数据发送完毕后,才会将该帧数据是否发送成功的状态返回,可以通过查询寄存器的TCS位或配合发送成功中断来判断数据是否发送成功。
6.总结.
本文设计的计算机控制系统把CAN总线技术和嵌入式系统应用在汽车检测线上,不仅提高了汽车综合性能检测的速度,而且在汽车检测线的安装、调试、运行和维护等环节上节约成本,可广泛应用于汽车检测行业,满足经济实用的要求,具有良好的实用价值和应用前景。
