电力工程基础试卷-计算题整理

电力工程基础三套试题及参考答案一一填空1．电力系统是电能的生产、输送、分配和消费的各个环节组成的一个整体。

其中输送和分配电能的部分称为电力网。

若把水电厂、火电厂的动力部分也包括进来，就称为动力系统。

２．对电力系统运行的基本要求是：保证供电的可靠性，保证电能的良好质量，提高运行的经济性。

３．衡量电能质量好坏的指标是电压、频率和波形。

４．电力系统的无功功率电源，除了发电机外，还有同步调相机、静电电容器及静止补偿器。

５．短路是电力系统的严重故障。

短路冲击电流、短路电流最大有效值和短路容量是校验电器设备的重要数据。

６．系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。

电力系统负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷，在此基础上再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。

７．在元件的电抗比电阻大得多的的高压电网中，无功功率从电压高的一端流向电压低的一端，有功功率则从电压相位越前的一端流向相位落后的一端，这是交流电网功率传输的基本规律。

8．简单故障是指电力系统的某处发生一种故障的情况。

简单不对称故障包括单相接地短路、两相短路、两相接地短路、单相断开和两相断开等。

9.电力系统的运行电压水平同无功功率平衡密切相关。

电压调整的主要手段是：改变发电机端电压；改变变压器的变比；无功功率补偿。

10．通常系统负荷是随时间变化的，其变化规律可用负荷曲线来描述。

二、单项选择题1.短路电流量最大的短路为（ 4 ）①单相短路②两相短路③两相短路接地④三相短路2.在发电机稳态运行状态中，机械功率P T与电磁功率相比，将（ 3 ）①大②小③相等④无关系3.P－δ曲线被称为（ 4 ）①耗量特性曲线②负荷曲线③正弦电压曲线④功角曲线三、简答题1.列出三种提高系统静态稳定的措施。

（1）自动励磁装置的应用；（2）减小各元件的电流；（3）改善网络结构和采用中间补偿设备。

试题一一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．减小输出电元件的电抗将 提高 系统的静态稳定性。

二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定 12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿 14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅ 17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布 ③与阻抗成正比分布 ④与阻抗成反比分布18．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率 19．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡 ③电压质量 ④电流的大小 20．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低 ②低谷负荷时允许中枢点电压略低 ③适用于用户对电压要求不高的场合 ④适用于供电线路不长的场合21．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 22．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现 三、简答题23．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

1、消弧线圈的补偿方式各自有什么特点？一般采用哪种补偿方式？为什 么？ 消弧线圈的补偿方式有全补偿、欠补偿和过补偿，一般都采用过补偿方 式。

因为在过补偿方式下，即使电网运行方式改变而切除部分线路时，也不 会发展成为全补偿方式，致使电网发生谐振。

同时，由于消弧线圈有一定的 裕度，即使今后电网发展，线路增多、对地电容增加后，原有消弧线圈仍可 继续使用。

2、衡量电能质量的主要指标有哪些？简述谐波对电力系统的影响？ 衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、 高次谐波（波形畸变率） 、三相不平衡度及暂时过电压和瞬态过电压。

使变压器和电动机的铁心损耗增加，引起局部过热，同时振动和噪声增 大，缩短使用寿命；使线路的功率损耗和电能损耗增加，并有可能使电力线 路出现电压谐振，从而在线路上产生过电压，击穿电气设备的绝缘；使电容 器产生过负荷而影响其使用寿命；使继电保护及自动装置产生误动作；使计 算电费用的感应式电能表计量不准；对附近的通信线路产生信号干扰，从而 使数据传输失真等。

3、并联电容器的补偿方式有哪几种？各有什么优缺点？ 并联电容器的补偿方式有高压集中补偿、低压成组补偿和分散就地补偿 （个别补偿） 。

高压集中补偿方式的投资较少，电容器组的利用率较高，能够提高整个 变电所的功率因数，但它的补偿范围小，只能补偿 6～10kV 母线以前的线路 上的无功功率，不能补偿工业企业内部配电线路的无功功率。

低压成组补偿方式的投资不大，运行维护方便，能够减小车间变压器的 容量，降低电能损耗，其补偿区大于高压集中补偿，能够补偿变电所低压母 线前的变压器和所有有关高压系统的无功功率。

分散就地补偿方式的补偿范围最大，补偿效果最好，能够补偿安装地点 以前的变压器和所有高低压线路的无功功率，但投资较大，且电容器组在被第 1 页 共 3 页补偿的设备停止工作时也一并被切除，利用率较低 4、什么叫短路？短路的类型有哪几种？短路对电力系统有哪些危害? 短路是指电力系统正常情况以外的一切相与相之间或相与地之间发生通 路的情况。

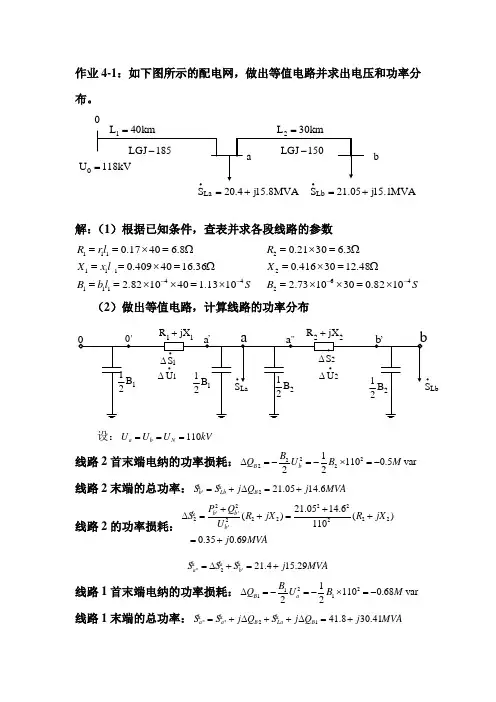

作业4-1：如下图所示的配电网，做出等值电路并求出电压和功率分布。

0U bLa S 20.4j 15.8MVA=+Lb S 21.05j 15.1MVA=+解：（1）根据已知条件，查表并求各段线路的参数111111441110.1740 6.80.4094016.362.821040 1.1310R rl X x l B b l S--==⨯=Ω==⨯=Ω==⨯⨯=⨯ 226420.2130 6.30.4163012.482.7310300.8210R X B S --=⨯=Ω=⨯=Ω=⨯⨯=⨯（2）做出等值电路，计算线路的功率分布，R jX +R jX +,，,,LbS ∙设：110a b N U U U kV ===线路2首末端电纳的功率损耗：2222211100.5var 22B b B Q U B M ∆=-=-⨯=- 线路2末端的总功率：'221.0514.6b Lb B S S j Q j MVA =+∆=+ 线路2的功率损耗：2222''2222222'21.0514.6()()1100.350.69b b b P Q S R jX R jX U j MVA++∆=+=+=+ ''2'21.415.29a b S S S j MVA =∆+=+ 线路1首末端电纳的功率损耗：2211111100.68var 22B a B Q U B M ∆=-=-⨯=- 线路1末端的总功率：''''2141.830.41a a B La B S S j Q S j Q j MVA =+∆++∆=+线路1的功率损耗：2222''1111122'41.830.41()()1101.5 3.6a a a P Q S R jX R jX U j MVA++∆=+=+=+ 0''1143.334.0143.333.33a B S S S j MVA S S j Q j MVA=+∆=+=+∆=+（3）电压计算 线路1的电压损耗：0'10'1111043.334.017.21118P R Q X R X U kV U +⨯+⨯∆=== 011187.21110.79a U U U kV =-∆=-= 线路2的电压损耗：''2''222221.415.293110.79a a a P R Q X R X U kV U +⨯+⨯∆===2110.793107.79b a U U U kV =-∆=-=作业4-2已知：61111:95,0.33/,0.417/, 2.7510/l LGJ r km x km b S km --=Ω=Ω=⨯2122:50,0.65/,0.33/,0l LGJ r km x km b -=Ω=Ω=变压器：0021,85,%0.85,%10.5k k p kW p kW I u ==== 其低压侧电压为11kV ，高压侧运行在115kV 。

《电力工程基础》模拟试题（一）一、单项选择题（将各题正确答案的序号填入表格中。

每小题2分，共20分）1．二级负荷的供电方式是（）①一个电源供电②两个独立电源供电③双回路供电④无特殊要求2．三相短路时其最大瞬时冲击值发生在短路后的（）①0.01s ②0.1s ③0.02s ④0.2s3．中性点经消弧线圈接地的运行方式，一般采用（）方式。

①过补偿②欠补偿③全补偿④任意4．隔离开关的用途之一是（）。

①切断负荷电流②切断短路电流③拉合小电流回路④拉合大电流回路5．对于B相不装设电流互感器的两相电流差接线，以下哪种情况下的接线系数K？（）2w①三相短路②A、C两相短路③A、B 两相短路④正常运行6．下述哪种系统是小电流接地系统？（）①220kV电网②110kV电网③10kV电网④380/220V电网7．以下哪种不属于新能源发电？（）①潮汐发电②水力发电③太阳能发电④风力发电8．供电系统短路故障中，短路后危害最严重的是( )。

①三相短路②两相短路③单相接地短路④两相接地短路9．有一低压配电系统，该系统的电源中性点直接接地，通常不引出中性线（N线），属三相三线制系统，电气设备的外露导电部分经各自的保护线（PE线）分别直接接地，则该系统属于（）。

①TN―C系统②IT系统③TN―S系统④TT系统10．进行短路电流计算时，35kV系统的基准电压应选用下列哪种电压?( )①35kV ②38.5kV ③37 kV ④36.75kV二、判断题（对的在表格中打“√”，错的在括号中打“×”，每小题2分，共20分）1．在工作时，电压互感器的二次侧绝对不允许短路，电流互感器的二次侧绝对不允许开路。

2．供电系统短路故障中，短路后危害最严重的是三相短路。

3．在电力系统中，由于架空线路的故障大多数是暂时性的，为了提高供电的可靠性，常在线路上装设备用电源自动投入装置。

4．发电厂和变电所对直击雷的防护主要是靠装在母线上的阀型避雷器。

过电流保护的两相不完全星形连接，一般保护继电器都装在（）A.C两相上B.C两相上C.B两相上D.gtN上回答错误!正确答案： B90°接线功率方向继电器的内角取值为（）A.60°B.30°或45°C.90°D.70°回答错误!正确答案： B电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）A.不可靠B.灵敏C.可靠D.不灵敏回答错误!正确答案： B槽形母线与多条矩形母线相比，其冷却条件好，集肤效应（）A.小B.大C.相同D.相近回答错误!正确答案： A关于联合电力系统，下述说法中错误的是（）A.联合电力系统可以更好地合理利用能源B.联合电力系统可以提高供电可靠性和电能质量C.在满足负荷要求的情况下，联合电力系统的装机容量可以减少D.联合电力系统不利于装设效率较高的大容量机组回答错误!正确答案： D对于双母线接线，双母线同时运行时，（）A.等同于单母线分段带旁路接线B.与单母线接线完全相同C.具有单母线带旁路接线的特点D.具有单母线分段接线的特点回答错误!正确答案： D分相中型配电装置与普通中型配电装置相比，主要区别是将母线隔离开关分为单相分开布置，每相的隔离开关直接布置在各自母线的（）A.上方B.下方C.右侧D.左侧回答错误!正确答案： B为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的（）A.0.7B.0.5C.0.6D.0.8回答错误!正确答案： C下列变量中属于电能质量指标的是（）A.阻抗B.电流C.功率D.频率回答错误!正确答案： D对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）A.单电源双回路放射式B.双电源供电方式C.单回路放射式或单电源双回路放射式D.单回路放射式接线回答错误!正确答案： B在实用计算中，一般高压电路短路电流非周期分量发热等值时间取（）A.0.08sB.0.1sC.0.02sD.0.05s回答错误!正确答案： D提交下述电气设备中最大工作电流为其额定电流值的是（）A.发电机B.调相机C.电动机D.电力变压器回答错误!正确答案： D发电机正常运行时，机端三次谐波电压与中性点侧三次谐波电压相比（）A.大于B.小于C.大于或小于D.等于回答错误!正确答案： B提交110kV及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）A.0.05B.0.1C.0.15D.0.2回答错误!正确答案： B环境温度为+25℃时，铝导体短路时发热的允许温度为（）A.400℃B.330℃C.300℃D.200℃回答错误!正确答案：D短路电流中一定存在零序分量的短路类型是（）A.不对称短路B.相间短路C.接地短路D.三相短路回答错误!正确答案： C电力系统中的的故障属于对称故障的是（）A.单相接地B.三相短路C.两相短路接地D.两相短路回答错误!正确答案： B屋内配电装置和屋外配电装置是按（）A.电气设备尺寸的不同区分的B.电气设备安装场所的不同区分的C.电气设备型号的不同区分的D.电气设备安装方式的不同区分的回答错误!正确答案： B电介质在直流电压作用下，无周期性的极化，其损耗只有因（）A.极化而引起的损耗B.电感而引起的损耗C.电导而引起的损耗D.电容而引起的损耗回答错误!正确答案： C电力系统中PQ节点的数量（）A.少量的B.全都是C.必有且一般只设一个D.大量的回答错误!正确答案： D火电厂间有功负荷的经济分配原则是（）A.等网损微增率原则B.平均分配负荷C.等耗量微增率原则D.等面积原则回答错误!正确答案： C装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）A.PV节点B.PQ节点C.不能确定D.平衡节点回答错误!正确答案： A近阴极效应对熄灭下列哪种电气设备的电弧特别有利?（）A.配电装置B.中压电器C.高压电器D.低压电器回答错误!正确答案： D热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它（）A.长期工作时的最高允许温度而造成损坏妨碍继续工作的性能B.长期工作时的最高允许温升而造成损坏妨碍继续工作的性能C.短路时的最高允许温升而造成损坏妨碍继续工作的性能D.短路时的最高允许温度而造成损坏妨碍继续工作的性能回答错误!正确答案： D为保证大型枢纽变电所所用电的供电可靠性，应装设的工作变压器和备用变压器台数分别为（）A.一台，一台B.两台，一台C.三台，两台D.两台，两台回答错误!正确答案： B架空输电线路采用分裂导线的目的是（）A.改善输电线路的电晕条件B.减小线路电阻C.减小线路电抗D.增大线路电纳回答错误!正确答案： C投切空载线路时会引起（）A.大气过电压B.外部过电压C.谐振过电压D.操作过电压回答错误!正确答案： D减小发电机组的原动机出力将使系统静态稳定性（）A.以上都不对B.提高C.不变D.降低回答错误!正确答案： B变压器并联运行时不必考虑（）A.联接组标号相同B.额定容量相同C.短路电压相等D.变比相等回答错误!正确答案： B限时电流速断保护的灵敏系数要求（）A.大于2B.大于0.85C.大于1.3~1.5D.大于1.2回答错误!正确答案：C下列选项中属于内部过电压的是（）A.感应雷过电压B.大气过电压C.反击雷过电压D.谐振过电压回答错误!正确答案： D变压器冷却系统有（）A.油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种B.油自然循环冷却系统和强迫油循环冷却系统两种C.油自然循环冷却系统和强迫油循环水冷却系统两种D.油自然循环空气自然冷却系统和强迫油循环水冷却系统两种回答错误!正确答案： B下列选项中不会使电介质发生不可逆老化过程的是（）A.热过程B.机械损伤C.化学过程D.极化过程回答错误!正确答案： D110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）A.减少线路雷击事故，提高供电可靠性B.减少雷击事故，提高输电线路的耐压水平C.减少雷击事故，降低输电线路对地电压D.减少雷击事故，提高电能质量回答错误!正确答案： A变压器的正序、负序和零序等值电路之间的关系是（）A.各不相同B.正序、零序相同C.正、负序相同D.相同回答错误!正确答案：C环形网络中自然功率的分布规律是（）A.与支路电纳成反比B.与支路电阻成反比C.与支路阻抗成反比D.与支路电导成反比回答错误!正确答案： C变压器瓦斯保护的主要元件是（）A.气体继电器B.电流继电器C.阻抗继电器D.电压继电器回答错误!正确答案： A低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

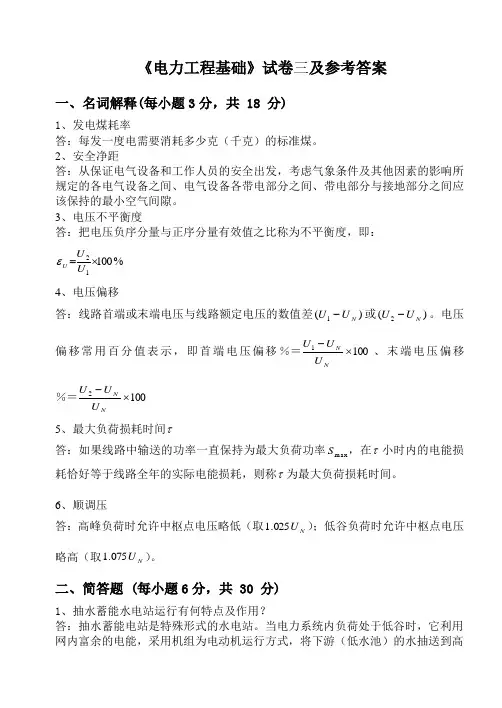

《电力工程基础》试卷三及参考答案一、名词解释(每小题3分，共 18 分)1、发电煤耗率答：每发一度电需要消耗多少克（千克）的标准煤。

2、安全净距答：从保证电气设备和工作人员的安全出发，考虑气象条件及其他因素的影响所规定的各电气设备之间、电气设备各带电部分之间、带电部分与接地部分之间应该保持的最小空气间隙。

3、电压不平衡度答：把电压负序分量与正序分量有效值之比称为不平衡度，即：%10012⨯=U U U ε 4、电压偏移答：线路首端或末端电压与线路额定电压的数值差)(1N U U -或)(2N U U -。

电压偏移常用百分值表示，即首端电压偏移1001⨯-NNU U U ％＝、末端电压偏移1002⨯-NNU U U ％＝5、最大负荷损耗时间τ答：如果线路中输送的功率一直保持为最大负荷功率m ax S ，在τ小时内的电能损耗恰好等于线路全年的实际电能损耗，则称τ为最大负荷损耗时间。

6、顺调压答：高峰负荷时允许中枢点电压略低（取N U 025.1）；低谷负荷时允许中枢点电压略高（取N U 075.1）。

二、简答题 (每小题6分，共 30 分)1、抽水蓄能水电站运行有何特点及作用？答：抽水蓄能电站是特殊形式的水电站。

当电力系统内负荷处于低谷时，它利用网内富余的电能，采用机组为电动机运行方式，将下游（低水池）的水抽送到高水池，能量蓄存在高水池中。

在电力系统高峰负荷时，机组改为发电机运行方式，将高水池的水能用来发电。

在电力系统中抽水蓄能电站既是电源又是负荷，是系统内唯一的削峰填谷电源，具有调频、调相、负荷备用、事故备用的功能。

2、“电晕现象”的表现形式及危害有哪些？答：现象：（1）“滋滋”的放电声（2）导线周围发生蓝紫色荧光，）的气味（3）有氧分子被游离后又结合成臭氧（O3危害：（1）电晕消耗有功功率、消耗电能的；（2）电磁干扰；（3）导线表面发生腐蚀、降低导线的使用寿命；3、配电网有哪些降损措施？答：（1）、合理使用变压器调整运行负荷；保持三相平衡；选择节能变压器；（2）、重视和合理进行无功补偿采取集中、分散、就地相结合无功补偿的方式，避免大量的无功通过线路远距离传输而造成有功网损。

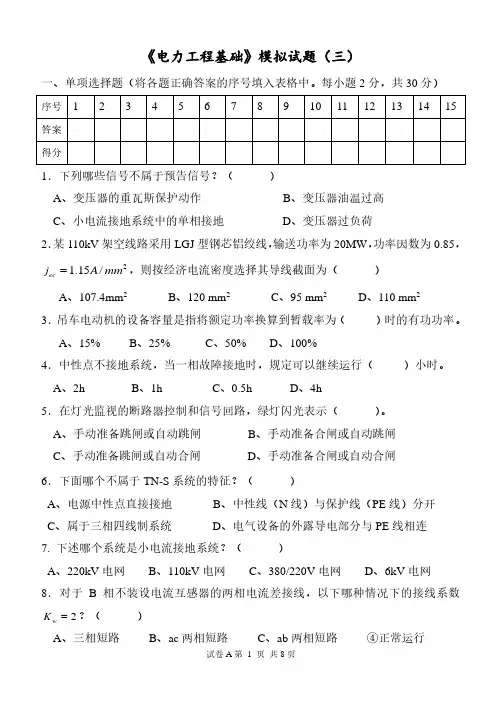

《电力工程基础》模拟试题（三）一、单项选择题（将各题正确答案的序号填入表格中。

每小题2分，共30分）1．下列哪些信号不属于预告信号？（）A、变压器的重瓦斯保护动作B、变压器油温过高C、小电流接地系统中的单相接地D、变压器过负荷2．某110kV架空线路采用LGJ型钢芯铝绞线，输送功率为20MW，功率因数为0.85，2j=，则按经济电流密度选择其导线截面为（）/A.1mm15ecA、107.4mm2B、120 mm2C、95 mm2D、110 mm23．吊车电动机的设备容量是指将额定功率换算到暂载率为（）时的有功功率。

A、15%B、25%C、50%D、100%4．中性点不接地系统，当一相故障接地时，规定可以继续运行（）小时。

A、2h B、1h C、0.5h D、4h5．在灯光监视的断路器控制和信号回路，绿灯闪光表示（）。

A、手动准备跳闸或自动跳闸B、手动准备合闸或自动跳闸C、手动准备跳闸或自动合闸D、手动准备合闸或自动合闸6．下面哪个不属于TN-S系统的特征？（）A、电源中性点直接接地B、中性线（N线）与保护线（PE线）分开C、属于三相四线制系统D、电气设备的外露导电部分与PE线相连7. 下述哪个系统是小电流接地系统？（）A、220kV电网B、110kV电网C、380/220V电网D、6kV电网8．对于B相不装设电流互感器的两相电流差接线，以下哪种情况下的接线系数K？（）2=wA、三相短路B、ac两相短路C、ab两相短路④正常运行9．选择下列电气设备时，需要校验断流能力的是（）。

A、断路器B、隔离开关C、负荷开关D、电流互感器10．对线路的定时限过电流保护，作远后备时，应按（）来校验灵敏度。

A、本线路末端的最小两相短路电流B、本线路末端的最大三相短路电流C、相邻线路末端的最小两相短路电流D、本线路首端的最小两相短路电流11．以下哪个不是对继电保护的基本要求？（）。

A、选择性B、灵敏性C、快速性D、经济性12．下面哪个不是对电气主接线的基本要求？（）。

电力工程基础试题以及参照答案试题一一、填空题1．降压变压器高压侧的主分接头电压为 220kv，若选择＋ 2×2.5%的分接头，则该分接头电压为231KV。

2．电力系统中性点有效接地方式指的是中性点直接接地。

3．输电线路的电气参数包含电抗、电导、电纳和电阻。

4．输电线路的电压偏移是指线路始端或尾端母线的本质运转电压与线路额定电压的数值差。

5．电力系统的潮流散布一般是用各节点的电压和功率表示。

6．调整发电机组输出的有功功率用来调整电力系统运转的频次。

7．复合故障一般是指某一时辰在电力系统二个及以上地方发生故障。

8．减小输出电元件的电抗将提升系统的静态稳固性。

二、单项选择题11．同步发电机的转速和系统频次之间能否有严格的关系（②）①否②是③不一定④依据发电机的形式定12．三绕组变压器的构造、往常将高压绕组放在（③）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，往常采用的赔偿方式是（③）①全赔偿②欠赔偿③过补偿④有时全赔偿，有时欠赔偿14．三相导线的几何均距越大，则导线的电抗（②）①越大②越小③不变④没法确立15．变压器的电导参数G T，主要决定于哪一个实验数据（①）①△ P O②△ P K③ U K%④I O%16.当功率的闻名值为 s＝P＋jQ 时（功率因数角为）取基准功率为 S n，则有功功率的标么值为（③ ）①P ②P③ PS n cos S n sin S n ④ P cosS n17. 环网中功率的自然散布是（④ ）①与电阻成正比散布②与电抗成正比散布③与阻抗成正比散布④与阻抗成反比散布18．在同一时间内，电力网的电能消耗与供电量之比的百分值称为（②）①负载率②网损率④厂用电率19．电力系统的频次主要决定于（①有功功率的均衡率的均衡③电压质量大小③供电率①）②无功功④电流的20．对于顺调压电压调整方式的描绘，错误的选项是（②）①顶峰负荷时同意中枢点电压略低②低谷负荷时同意中枢点电压略低③合用于用户对电压要求不高的场合④合用于供电线路不长的场合21．经过改变变压器变比，本质上（①改变了电压消耗的数值③）②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率散布④增添了整个电力系统的无功功率容量22．三相短路时，非周期重量极小值，只好是在某种状况（① ）①一相中出现②同时在两相中出现③三相均不出现④只有故障相出现其余相不出现三、简答题23．电力变压器的主要作用是什么？答：电力变压器的主要作用是高升或降低电压，此外还起到将不一样电压等级电网相联系的作用。

电力工程基础三套试题及参考答案一一填空1．电力系统是电能的生产、输送、分配和消费的各个环节组成的一个整体。

其中输送和分配电能的部分称为电力网。

若把水电厂、火电厂的动力部分也包括进来，就称为动力系统。

２．对电力系统运行的基本要求是：保证供电的可靠性，保证电能的良好质量，提高运行的经济性。

３．衡量电能质量好坏的指标是电压、频率和波形。

４．电力系统的无功功率电源，除了发电机外，还有同步调相机、静电电容器及静止补偿器。

５．短路是电力系统的严重故障。

短路冲击电流、短路电流最大有效值和短路容量是校验电器设备的重要数据。

６．系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。

电力系统负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷，在此基础上再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。

７．在元件的电抗比电阻大得多的的高压电网中，无功功率从电压高的一端流向电压低的一端，有功功率则从电压相位越前的一端流向相位落后的一端，这是交流电网功率传输的基本规律。

8．简单故障是指电力系统的某处发生一种故障的情况。

简单不对称故障包括单相接地短路、两相短路、两相接地短路、单相断开和两相断开等。

9.电力系统的运行电压水平同无功功率平衡密切相关。

电压调整的主要手段是：改变发电机端电压；改变变压器的变比；无功功率补偿。

10．通常系统负荷是随时间变化的，其变化规律可用负荷曲线来描述。

二、单项选择题1.短路电流量最大的短路为（ 4 ）①单相短路②两相短路③两相短路接地④三相短路2.在发电机稳态运行状态中，机械功率P T与电磁功率相比，将（ 3 ）①大②小③相等④无关系3.P－δ曲线被称为（ 4 ）①耗量特性曲线②负荷曲线③正弦电压曲线④功角曲线三、简答题1.列出三种提高系统静态稳定的措施。

（1）自动励磁装置的应用；（2）减小各元件的电流；（3）改善网络结构和采用中间补偿设备。

电工基础考计算试题及答案--------------------------一、单选题（每题2分，共30分）1. 已知电阻为10Ω的电流为5A，求通过该电阻的电压是多少？A) 5VB) 10VC) 15VD) 50V答案：B2. 两个电阻分别为3Ω和6Ω串联，通过它们的总电流为3A，求总电压是多少？A) 3VB) 6VC) 9VD) 18V答案：C3. 一台电动机的运行电压为220V，功率为2kW，求运行电流是多少？A) 9.09AB) 10AC) 15AD) 20A答案：A4. 若两个电阻分别为4Ω和6Ω并联，通过它们的总电流为5A，求总电阻是多少？A) 0.8ΩB) 1.4ΩC) 2ΩD) 10Ω答案：B5. 电路中有一个电阻为8Ω，经过该电阻的电流为4A，求通过该电阻的电压是多少？A) 8VB) 16VC) 24VD) 32V答案：B6. 三个电阻分别为2Ω、4Ω、6Ω，串联后通过它们的总电流为3A，求总电阻是多少？A) 2.67ΩB) 4ΩC) 6ΩD) 12Ω答案：D7. 若两个电阻分别为5Ω和10Ω并联，通过它们的总电流为2A，求总电阻是多少？A) 2.5ΩB) 7ΩC) 12ΩD) 15Ω答案：A8. 电路中有一个电阻为6Ω，经过该电阻的电流为3A，求通过该电阻的电压是多少？A) 6VB) 12VC) 18V答案：C9. 两个电阻分别为10Ω和15Ω串联，通过它们的总电流为2A，求总电压是多少？A) 5VB) 25VC) 30VD) 50V答案：B10. 一台电动机的运行电压为110V，功率为1.5kW，求运行电流是多少？A) 5AB) 10AC) 15AD) 20A答案：C11. 电路中有一个电阻为12Ω，经过该电阻的电流为2A，求通过该电阻的电压是多少？A) 4VC) 12VD) 24V答案：D12. 三个电阻分别为3Ω、6Ω、9Ω，并联后通过它们的总电流为4A，求总电阻是多少？A) 0.75ΩB) 2ΩC) 4ΩD) 6Ω答案：A13. 若两个电阻分别为8Ω和12Ω串联，通过它们的总电流为2A，求总电阻是多少？A) 4ΩB) 10ΩC) 16ΩD) 20Ω答案：C14. 电路中有一个电阻为10Ω，经过该电阻的电流为2A，求通过该电阻的电压是多少？A) 10VB) 20VC) 30VD) 40V答案：B15. 两个电阻分别为6Ω和9Ω串联，通过它们的总电流为3A，求总电压是多少？A) 3VB) 15VC) 18VD) 45V答案：C--------------------------二、计算题（共70分）1. 一个电阻器的电阻为80Ω，电流为5A，求通过该电阻器的电压是多少？解答：根据欧姆定律，V = I × R，其中V为电压，I为电流，R为电阻。
