电力工程基础试题

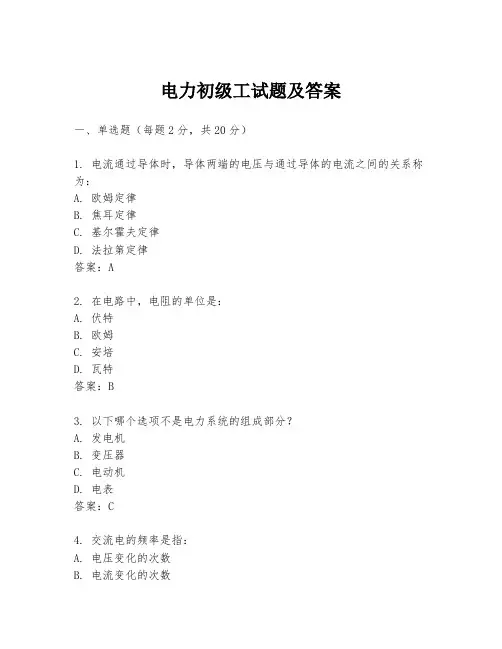

电力初级工试题及答案一、单选题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系称为：A. 欧姆定律B. 焦耳定律C. 基尔霍夫定律D. 法拉第定律答案：A2. 在电路中，电阻的单位是：A. 伏特B. 欧姆C. 安培D. 瓦特答案：B3. 以下哪个选项不是电力系统的组成部分？A. 发电机B. 变压器C. 电动机D. 电表答案：C4. 交流电的频率是指：A. 电压变化的次数B. 电流变化的次数C. 电压和电流变化的周期D. 电压和电流变化的幅度答案：B5. 以下哪种电缆不适合用于高压输电？A. 铜芯电缆B. 铝芯电缆C. 橡胶绝缘电缆D. 钢芯电缆答案：C6. 电力系统中，用于保护设备的继电器类型是：A. 过载继电器B. 过压继电器C. 欠压继电器D. 所有选项答案：D7. 电力系统中，变电站的主要功能是：A. 发电B. 传输电能C. 储存电能D. 分配电能答案：B8. 电力系统中，以下哪种设备用于测量电流？A. 电压表B. 电流表C. 功率表D. 频率表答案：B9. 电力系统中，以下哪种设备用于测量电压？A. 电压表B. 电流表C. 功率表D. 频率表答案：A10. 电力系统中，以下哪种设备用于测量功率？A. 电压表B. 电流表C. 功率表D. 频率表答案：C二、多选题（每题3分，共15分）1. 以下哪些因素会影响导体的电阻？A. 导体的长度B. 导体的横截面积C. 导体的材料D. 导体的温度答案：A, B, C, D2. 电力系统中，以下哪些设备属于一次设备？A. 发电机B. 变压器C. 断路器D. 继电保护装置答案：A, B, C3. 以下哪些措施可以提高电力系统的稳定性？A. 增加系统的冗余度B. 使用更高质量的电缆C. 优化电网的布局D. 定期进行系统维护答案：A, B, C, D三、判断题（每题2分，共10分）1. 电流的方向是从正极流向负极。

答案：错误2. 电力系统中，三相交流电的相位差为120度。

1、消弧线圈的补偿方式各自有什么特点？一般采用哪种补偿方式？为什 么？ 消弧线圈的补偿方式有全补偿、欠补偿和过补偿，一般都采用过补偿方 式。

因为在过补偿方式下，即使电网运行方式改变而切除部分线路时，也不 会发展成为全补偿方式，致使电网发生谐振。

同时，由于消弧线圈有一定的 裕度，即使今后电网发展，线路增多、对地电容增加后，原有消弧线圈仍可 继续使用。

2、衡量电能质量的主要指标有哪些？简述谐波对电力系统的影响？ 衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、 高次谐波（波形畸变率） 、三相不平衡度及暂时过电压和瞬态过电压。

使变压器和电动机的铁心损耗增加，引起局部过热，同时振动和噪声增 大，缩短使用寿命；使线路的功率损耗和电能损耗增加，并有可能使电力线 路出现电压谐振，从而在线路上产生过电压，击穿电气设备的绝缘；使电容 器产生过负荷而影响其使用寿命；使继电保护及自动装置产生误动作；使计 算电费用的感应式电能表计量不准；对附近的通信线路产生信号干扰，从而 使数据传输失真等。

3、并联电容器的补偿方式有哪几种？各有什么优缺点？ 并联电容器的补偿方式有高压集中补偿、低压成组补偿和分散就地补偿 （个别补偿） 。

高压集中补偿方式的投资较少，电容器组的利用率较高，能够提高整个 变电所的功率因数，但它的补偿范围小，只能补偿 6～10kV 母线以前的线路 上的无功功率，不能补偿工业企业内部配电线路的无功功率。

低压成组补偿方式的投资不大，运行维护方便，能够减小车间变压器的 容量，降低电能损耗，其补偿区大于高压集中补偿，能够补偿变电所低压母 线前的变压器和所有有关高压系统的无功功率。

分散就地补偿方式的补偿范围最大，补偿效果最好，能够补偿安装地点 以前的变压器和所有高低压线路的无功功率，但投资较大，且电容器组在被第 1 页 共 3 页补偿的设备停止工作时也一并被切除，利用率较低 4、什么叫短路？短路的类型有哪几种？短路对电力系统有哪些危害? 短路是指电力系统正常情况以外的一切相与相之间或相与地之间发生通 路的情况。

电力工程基础期末复习题电力工程基础期末复习题电力工程是现代社会不可或缺的基础设施之一，负责供应电力以满足人们的生活和工作需求。

作为电力工程的学生，掌握基础知识和技能至关重要。

下面是一些电力工程基础的期末复习题，希望对大家的复习有所帮助。

一、基础理论1. 什么是电力工程？它的主要任务是什么？2. 请简要解释电压、电流和电阻的概念。

3. 什么是交流电和直流电？它们的特点和应用有何区别？4. 请解释电力系统中的三相电和单相电的概念。

5. 请简要介绍电力系统的组成部分。

二、电力系统分析1. 请解释电力系统的负荷流动和电力流动。

2. 什么是短路电流？它对电力系统有何影响？3. 请简要解释电力系统中的潮流计算。

4. 请解释电力系统中的电压稳定和无功补偿。

5. 请解释电力系统中的故障分析和故障定位。

三、电力设备与保护1. 请介绍电力变压器的工作原理和分类。

2. 什么是电力电缆？它的主要特点和应用有哪些？3. 请解释电力系统中的保护与自动化。

4. 请介绍电力系统中的继电器和断路器。

5. 请简要介绍电力系统中的避雷器和隔离开关。

四、电力工程实践1. 请简要介绍电力工程中的测量与仪表。

2. 什么是电力系统的调度与运行管理？3. 请解释电力系统中的电力质量问题。

4. 请介绍电力系统中的电能计量与电费计算。

5. 请简要介绍电力工程中的节能与环保措施。

以上是一些电力工程基础的期末复习题，涵盖了基础理论、电力系统分析、电力设备与保护以及电力工程实践等方面的知识。

复习时，可以结合教材、课堂笔记和相关实践经验进行巩固和理解。

同时，建议通过解答习题、做模拟考试等方式进行自测，加深对知识的理解和记忆。

电力工程是一个广阔而复杂的领域，需要综合运用多学科知识和技能。

希望大家认真复习，加深对电力工程基础知识的理解和掌握，为今后的学习和实践打下坚实的基础。

祝愿大家顺利通过期末考试，取得优异的成绩！。

《电力工程基础》模拟试题（一）一、单项选择题（将各题正确答案的序号填入表格中。

每小题2分，共20分）1．二级负荷的供电方式是（）①一个电源供电②两个独立电源供电③双回路供电④无特殊要求2．三相短路时其最大瞬时冲击值发生在短路后的（）①0.01s ②0.1s ③0.02s ④0.2s3．中性点经消弧线圈接地的运行方式，一般采用（）方式。

①过补偿②欠补偿③全补偿④任意4．隔离开关的用途之一是（）。

①切断负荷电流②切断短路电流③拉合小电流回路④拉合大电流回路5．对于B相不装设电流互感器的两相电流差接线，以下哪种情况下的接线系数K？（）2w①三相短路②A、C两相短路③A、B 两相短路④正常运行6．下述哪种系统是小电流接地系统？（）①220kV电网②110kV电网③10kV电网④380/220V电网7．以下哪种不属于新能源发电？（）①潮汐发电②水力发电③太阳能发电④风力发电8．供电系统短路故障中，短路后危害最严重的是( )。

①三相短路②两相短路③单相接地短路④两相接地短路9．有一低压配电系统，该系统的电源中性点直接接地，通常不引出中性线（N线），属三相三线制系统，电气设备的外露导电部分经各自的保护线（PE线）分别直接接地，则该系统属于（）。

①TN―C系统②IT系统③TN―S系统④TT系统10．进行短路电流计算时，35kV系统的基准电压应选用下列哪种电压?( )①35kV ②38.5kV ③37 kV ④36.75kV二、判断题（对的在表格中打“√”，错的在括号中打“×”，每小题2分，共20分）1．在工作时，电压互感器的二次侧绝对不允许短路，电流互感器的二次侧绝对不允许开路。

2．供电系统短路故障中，短路后危害最严重的是三相短路。

3．在电力系统中，由于架空线路的故障大多数是暂时性的，为了提高供电的可靠性，常在线路上装设备用电源自动投入装置。

4．发电厂和变电所对直击雷的防护主要是靠装在母线上的阀型避雷器。

《电力工程基础》模拟卷一．填空题（本大题共20小题，每题1分，共20分）1．发电成本低、污染小，但受自然条件影响较大的是____水力____发电厂。

2．全所停电将导致系统解列，甚至出现全系统崩溃的灾难局面的是枢纽变电所。

3．没有灭弧装置，用来在切断电路时建立明显可见的空气绝缘间隙的设备是隔离开关。

4．内桥桥式接线适用于线路较长，变压器不需要经常切换的场合。

5．为使任何一条进、出线断路器检修时该线路不停电，可采用带旁路母线的接线方式。

6．在超高压、大容量的配电装置中，由于对供电可靠性要求很高，宜采用一台半断路器接线。

7．凝汽式火电厂的厂用电率一般为 5%-8% 。

8．在事故情况下失去工作电源时，保证给厂用电供电的电源为事故保安电源。

9．为了保证厂用电系统的供电可靠性和经济性，高压厂用母线均应采用按炉分段的接线原则。

10．配电装置按电气设备装设地点不同，可分为屋内配电装置和屋外配电装置。

11．配电装置间为保证人身和设备的安全所必须的最小电气距离称为安全净距。

12．行波从电容旁经过，其最大陡度只与传输线路的前一段波阻抗有关，而与后段无关。

13．变压器绕组之间、绕组对地的绝缘称为主绝缘。

14．变压器绕组的波振荡过程中，最大电位梯度都将出现在变压器首端，纵向绝缘应加强。

15．避雷针主要用于对直击雷的保护。

16．使产生冲击接地电阻大于工频接地电阻的为电感效应。

17．冲击闪络转变为稳定工频电弧的概率称为建弧率。

18．三绕组变压器的防雷一般采用在低压侧任一相绕组出线端加装一台阀式避雷器。

19．当主保护拒动时，就近实现后备作用的保护为近后备保护。

20．电流保护的返回系数应该小于 1。

二．判断改错题（本大题共10小题，每题2分，共20分）判断下列命题正误，正确的打“√”；错误的打“×”，并改正。

1．电力网的作用是输送电能，所以只包括各种电压等级的输配电线路。

×2．电压等级的选择与输送功率和输送距离有关，当输送功率和输送距离大时，应选择高电压等级。

电力工程考试题：一、填空题（每空1 分，共10 分）1、采用分裂导线的目的是降低线路的和。

2、电压降落是指网络元件首、末端电压的，而电压损失则是指网络元件首、末端电压的。

3、短路电流在暂态过程中包含交流分量和分量。

4、短路后出现的短路电流最大瞬时值称为短路电流。

5、断路器的热稳定性常用短路电流的来校验。

6、与隔离开关相比，断路器的最大的好处是可以。

7、在我国，电流互感器的极性是按原则来确定的。

8、电压互感器的二次电压一般为V 。

二、名词解释题（共10 分）1、无限大功率电源（3 分）2、一次系统、二次系统（4 分）3、简述电流继电器的起动电流，返回电流和返回系数（3 分）三、简答题（每小题5 分，共25分）1、简述断路器DW2-110、导线LGJ-150 型号的含义2、简述电力系统对继电保护的要求3、简述电力系统中，线路额定电压，发电机的端电压，变压器的额定电压之间的关系4、衡量电能质量的主要指标有哪些？5、内桥接线四、作图题（10 分）画出图一所示系统在K 点发生不对称短路时的零序网络图（各个元件按序号已标在图中）五、计算题（共45 分）1、某110KV 输电线路，长度为80km,导线为LGJ—150,水平排列，线间距为4 米，试计算输电线路的参数，并画出等值电路。

已知铝的密度为31.5? ．mm2/km，d=16.72mm。

（10 分）2 、双绕组变压器的型号为SFL--40000, 额定电压为121/10.5KV ；P k=230KW;U k%=10.5;P0=57KW,I0%=2.5,试分别计算该变压器归算到高压侧的有名值参数，并画出等值电路。

（8 分）3、某变压器由无限大功率电源供电，如图 3所示，当在 K 点发生三相短路时， 试计算短路电流的周期分量，冲击电流和短路功率， （取 K sh =1.8）（12 分）4、在如图所示的 35KV 供电系统中，已知 A 母线处发生 f （3）的三相短路电流I （3）f.max =5.25KA, I （3）min =2.5KA,线路参数 l AB =50km, l BC =40km, Z 1=0.45 ? /km,试求 1）保护 1 的电流Ⅰ段的整定值和灵敏系数。

学年第一一学期考试A卷**大学20201010～20201111学年第课程名称考试日期考生姓名学号专业或类别题号一二三四五总分累分人题分2318102524100签名得分考生注意事项：1、本试卷共页，请查看试卷中是否有缺页。

2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。

备注：答案页码请参考《电气工程基础》温步瀛一、填空题(共23分)1、电力系统中继电保护有主保护和后备保护之分，当后备保护不是由本线路得分评卷人上的保护实现，称为远后备保护，当后备保护是由本线路的另一套保护实现，称为近后备保护。

（P16）2、电力系统中无功电源主要有同步发电机、调相机、线路充电功率、静止无功补偿器、电容器（列举四种）等。

（P120）3、对线路进行送电操作，应先合母线隔离开关、线路隔离开关最后合断路器。

（P30）4、电力系统和电气设备的接地，按其接地的目的不同分为工作接地、保护接地、三类。

（P253）5、电力系统的调压措施主要有利用发电机励磁调压、无功补偿、利用变压器分接头调压和改变线路参数；试利用变压器分接头调压原理选择变压器分接头：某企业由一台10/0.4kV变压器供电，变压器高压侧有三个分接头分别为：0%、+5%、-5%，当接于0%分接头时，该变压器的低压侧电压为410V，该变压器分接头应接在+5%（2分）时才能保证低压侧的电压质量。

（P126）6、按照结构，高压配电线路可分为架空线路和电缆线路两大类。

（P42）7、低压配电系统的接线方式有：放射式接线、树干式接线及混合式、链式。

（P54）8、防雷装置有：避雷针、避雷线、避雷器。

（P260）二、选择题(单选题，每小题2分，共18分)1、供电系统短路故障中，一般危害最大的短路类型为（A）。

(P131)A、三相短路B、两相短路C、两相接地短路D、单相接地短路2、高峰负荷时升高电压至N U 05.1，低谷负荷时降低电压至N U 的中枢点电压调整方式为（B ）。

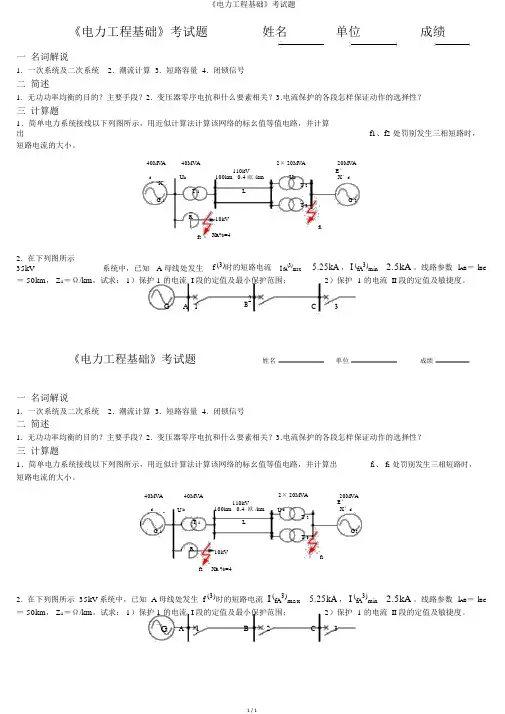

《电力工程基础》考试题1 / 1《电力工程基础》考试题 姓名 单位 成绩一 名词解说1. 一次系统及二次系统2. 潮流计算3. 短路容量4. 闭锁信号二 简述1. 无功功率均衡的目的？主要手段？2. 变压器零序电抗和什么要素相关？3.电流保护的各段怎样保证动作的选择性？三 计算题1．简单电力系统接线以下列图所示，用近似计算法计算该网络的标幺值等值电路，并计算出f1、f2 处罚别发生三相短路时，短路电流的大小。

40MVA40MVA2× 20MVA20MVA110kVE ’d U k100km 0.4 欧 /kmU kX ’dX ’T 2T 1LG 1T 3G 2R10kVf 1f 2X R %=42. 在下列图所示 35kV系统中，已知 A 母线处发生 f (3)时的短路电流 I fA (3)max 5.25kA ， I (fA 3)min 2.5kA 。

线路参数 l AB ＝ l BC＝ 50km ， Z 1＝Ω/km 。

试求： 1）保护 1 的电流 I 段的定值及最小保护范围；2）保护 1 的电流 II 段的定值及敏捷度。

G A 1B2C3《电力工程基础》考试题姓名 单位 成绩一 名词解说1. 一次系统及二次系统2. 潮流计算3. 短路容量4. 闭锁信号二 简述1. 无功功率均衡的目的？主要手段？2. 变压器零序电抗和什么要素相关？3.电流保护的各段怎样保证动作的选择性？三 计算题1．简单电力系统接线以下列图所示，用近似计算法计算该网络的标幺值等值电路，并计算出f 1、 f 2 处罚别发生三相短路时，短路电流的大小。

40MVA40MVA 110kV 2× 20MVA20MVAE ’ dU k100km 0.4 欧 /km U kX ’dX ’T 1L T 2G 1T 3G 2R10kVf 1f 2X R %=42. 在下列图所示 35kV 系统中，已知 A 母线处发生 f (3)时的短路电流 I (fA 3)max 5.25kA ， I (fA 3)min 2.5kA 。

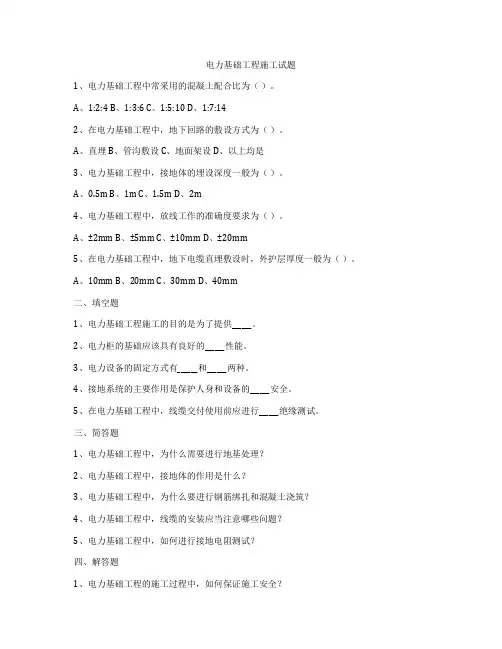

电力基础工程施工试题1、电力基础工程中常采用的混凝土配合比为（）。

A、1:2:4B、1:3:6C、1:5:10D、1:7:142、在电力基础工程中，地下回路的敷设方式为（）。

A、直埋B、管沟敷设C、地面架设D、以上均是3、电力基础工程中，接地体的埋设深度一般为（）。

A、0.5mB、1mC、1.5mD、2m4、电力基础工程中，放线工作的准确度要求为（）。

A、±2mmB、±5mmC、±10mmD、±20mm5、在电力基础工程中，地下电缆直埋敷设时，外护层厚度一般为（）。

A、10mmB、20mmC、30mmD、40mm二、填空题1、电力基础工程施工的目的是为了提供______。

2、电力柜的基础应该具有良好的______性能。

3、电力设备的固定方式有______和______两种。

4、接地系统的主要作用是保护人身和设备的______安全。

5、在电力基础工程中，线缆交付使用前应进行______绝缘测试。

三、简答题1、电力基础工程中，为什么需要进行地基处理？2、电力基础工程中，接地体的作用是什么？3、电力基础工程中，为什么要进行钢筋绑扎和混凝土浇筑？4、电力基础工程中，线缆的安装应当注意哪些问题？5、电力基础工程中，如何进行接地电阻测试？四、解答题1、电力基础工程的施工过程中，如何保证施工安全？2、电力基础工程中，施工现场应当具备哪些条件？3、电力基础工程中，如何进行质量控制和检验？4、电力基础工程中，如何进行工程进度管理和计划？5、电力基础工程中，如何处理施工中遇到的突发问题和风险？以上是电力基础工程施工试题，希望能够帮助大家更好地了解电力基础工程的相关知识和要求，为电力基础工程的施工提供参考和指导。

祝大家工作顺利！。

《电力工程基础》模拟试题（三）一、单项选择题（将各题正确答案的序号填入表格中。

每小题2分，共30分）1．下列哪些信号不属于预告信号？（）A、变压器的重瓦斯保护动作B、变压器油温过高C、小电流接地系统中的单相接地D、变压器过负荷2．某110kV架空线路采用LGJ型钢芯铝绞线，输送功率为20MW，功率因数为0.85，2j=，则按经济电流密度选择其导线截面为（）/A.1mm15ecA、107.4mm2B、120 mm2C、95 mm2D、110 mm23．吊车电动机的设备容量是指将额定功率换算到暂载率为（）时的有功功率。

A、15%B、25%C、50%D、100%4．中性点不接地系统，当一相故障接地时，规定可以继续运行（）小时。

A、2h B、1h C、0.5h D、4h5．在灯光监视的断路器控制和信号回路，绿灯闪光表示（）。

A、手动准备跳闸或自动跳闸B、手动准备合闸或自动跳闸C、手动准备跳闸或自动合闸D、手动准备合闸或自动合闸6．下面哪个不属于TN-S系统的特征？（）A、电源中性点直接接地B、中性线（N线）与保护线（PE线）分开C、属于三相四线制系统D、电气设备的外露导电部分与PE线相连7. 下述哪个系统是小电流接地系统？（）A、220kV电网B、110kV电网C、380/220V电网D、6kV电网8．对于B相不装设电流互感器的两相电流差接线，以下哪种情况下的接线系数K？（）2=wA、三相短路B、ac两相短路C、ab两相短路④正常运行9．选择下列电气设备时，需要校验断流能力的是（）。

A、断路器B、隔离开关C、负荷开关D、电流互感器10．对线路的定时限过电流保护，作远后备时，应按（）来校验灵敏度。

A、本线路末端的最小两相短路电流B、本线路末端的最大三相短路电流C、相邻线路末端的最小两相短路电流D、本线路首端的最小两相短路电流11．以下哪个不是对继电保护的基本要求？（）。

A、选择性B、灵敏性C、快速性D、经济性12．下面哪个不是对电气主接线的基本要求？（）。

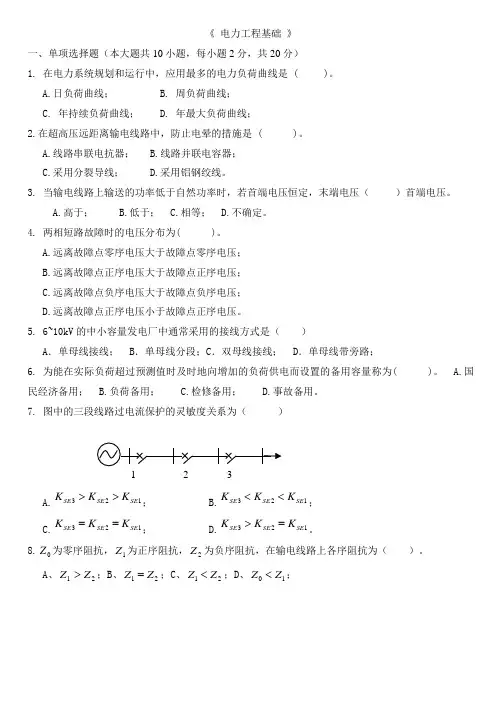

《 电力工程基础 》一、单项选择题（本大题共10小题，每小题2分，共20分）1. 在电力系统规划和运行中，应用最多的电力负荷曲线是 ( )。

A.日负荷曲线；B. 周负荷曲线；C. 年持续负荷曲线；D. 年最大负荷曲线；2.在超高压远距离输电线路中，防止电晕的措施是 ( )。

A.线路串联电抗器；B.线路并联电容器；C.采用分裂导线；D.采用铝钢绞线。

3. 当输电线路上输送的功率低于自然功率时，若首端电压恒定，末端电压（ ）首端电压。

A.高于；B.低于；C.相等；D.不确定。

4. 两相短路故障时的电压分布为( )。

A.远离故障点零序电压大于故障点零序电压；B.远离故障点正序电压大于故障点正序电压；C.远离故障点负序电压大于故障点负序电压；D.远离故障点正序电压小于故障点正序电压。

5. 6~10kV 的中小容量发电厂中通常采用的接线方式是（ ）A ．单母线接线；B ．单母线分段；C ．双母线接线；D ．单母线带旁路；6. 为能在实际负荷超过预测值时及时地向增加的负荷供电而设置的备用容量称为( )。

A.国民经济备用； B.负荷备用； C.检修备用； D.事故备用。

7. 图中的三段线路过电流保护的灵敏度关系为（ ）A.321SE SE SE K>； B.321SE SE SE K ； C.321SE SE SE K K K ==； D.321SE SE SE K K K >=。

8.0Z 为零序阻抗，1Z 为正序阻抗，2Z 为负序阻抗，在输电线路上各序阻抗为（ ）。

A 、21Z Z >；B 、21Z Z =；C 、21Z Z <；D 、10Z Z <；9、直流输电系统整流侧常用的调节方式有 ( )。

A.定电流和定功率；B.定电流和定电压；C.定电流和丁关断角；D.定功率和定关断角。

10、可以不停电的检修任意一台断路器的电气主接线是( )。

A、变压器母线组接线；B、双母线接线；C、桥形接线；D、角形接线。

电力工程基础-考前练习2022-6交卷时间2022-12-12 22:13:13一、单选题（每题2分，共15道小题，总分值30分）1.太阳能发电能量形态转换过程不包括（2分）A辐射能B热能C化学能D机械能正确答案C2.下列选项中属于一次能源的是（2分）A电力B蒸汽C天然气D煤气正确答案C3.下列选项中属于二次能源的是（2分）A电力B煤炭C石油D地热能正确答案A4.在输变电过程中，将直流转换成交流称为（2分）A整流B逆变C滤波D斩波正确答案B5.电力系统用户用电设备在某一时刻消耗功率的总和称为（2分）A电力系统的负荷B电力系统的发电负荷C厂用电负荷D电力系统的供电负荷正确答案D6.火力发电厂将一次能源转换为二次能源要经过几次能量转换（2分）A一次B两次C三次D四次正确答案C7.不属于电力网组成部分的是（2分）A升压变压器B降压变压器C输电线路D发电机正确答案D8.电能通过输电线路能够实现电能的（2分）A能量形态转换B能量空间转换C能量的输送D能量的储存正确答案B9.地方电力网的电压等级为（2分）A35-110kVB110-220kVC330-750kVD1000kV正确答案A10.额定开断电流是指断路器在额定电压下能保证正常开断的（2分）A最大工作电流B最大短路电流C额定关合电流D最大启动电流正确答案B11.额定电流是指断路器长时间允许通过的（2分）A最大工作电流B最大短路电流C额定关合电流D最大启动电流正确答案A12.矿物燃料发电的能量形态转换过程不包括（2分）A辐射能B热能C化学能D机械能正确答案A13.相同导线输送同样功率时，直流电路的功率损耗比交流线路（2分）A多一倍B少三分之一C少二分之一D多三分之一正确答案B14.异步电机运行于电动机状态时（2分）A0<s<1Bs<0Cs=1Ds>1正确答案A15.不属于电力系统组成部分的是（2分）A升压变压器B降压变压器C输电线路D汽轮机正确答案D二、多选题（每题4分，共5道小题，总分值20分）1.火力发电厂的三大主机指的是（4分）A锅炉B主变压器C汽轮机D发电机正确答案A,C,D2.输变电系统电气主接线按供电可靠性可分为（4分）A有备用接线B无备用接线C有汇流母线D无汇流母线正确答案A,B3.属于发电机的非正常工作状态的有（4分）A负荷调整B过负荷运行C异步运行D不对称运行正确答案B,C,D4.属于新型互感器的有（4分）A电磁式互感器B电容式互感器C电子式互感器D光电式互感器正确答案C,D5.按照用途来区分，可将变压器分为（4分）A电力变压器B互感器C特殊用途变压器D自耦变压器正确答案A,B,C三、填空（每题2分，共5道小题，总分值10分）1.①:是描述一年内每月（或每日）最大有功负荷随时间变化情况的曲线。

过电流保护的两相不完全星形连接，一般保护继电器都装在（）A.C两相上B.C两相上C.B两相上D.gtN上回答错误!正确答案： B90°接线功率方向继电器的内角取值为（）A.60°B.30°或45°C.90°D.70°回答错误!正确答案： B电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）A.不可靠B.灵敏C.可靠D.不灵敏回答错误!正确答案： B槽形母线与多条矩形母线相比，其冷却条件好，集肤效应（）A.小B.大C.相同D.相近回答错误!正确答案： A关于联合电力系统，下述说法中错误的是（）A.联合电力系统可以更好地合理利用能源B.联合电力系统可以提高供电可靠性和电能质量C.在满足负荷要求的情况下，联合电力系统的装机容量可以减少D.联合电力系统不利于装设效率较高的大容量机组回答错误!正确答案： D对于双母线接线，双母线同时运行时，（）A.等同于单母线分段带旁路接线B.与单母线接线完全相同C.具有单母线带旁路接线的特点D.具有单母线分段接线的特点回答错误!正确答案： D分相中型配电装置与普通中型配电装置相比，主要区别是将母线隔离开关分为单相分开布置，每相的隔离开关直接布置在各自母线的（）A.上方B.下方C.右侧D.左侧回答错误!正确答案： B为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的（）A.0.7B.0.5C.0.6D.0.8回答错误!正确答案： C下列变量中属于电能质量指标的是（）A.阻抗B.电流C.功率D.频率回答错误!正确答案： D对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）A.单电源双回路放射式B.双电源供电方式C.单回路放射式或单电源双回路放射式D.单回路放射式接线回答错误!正确答案： B在实用计算中，一般高压电路短路电流非周期分量发热等值时间取（）A.0.08sB.0.1sC.0.02sD.0.05s回答错误!正确答案： D提交下述电气设备中最大工作电流为其额定电流值的是（）A.发电机B.调相机C.电动机D.电力变压器回答错误!正确答案： D发电机正常运行时，机端三次谐波电压与中性点侧三次谐波电压相比（）A.大于B.小于C.大于或小于D.等于回答错误!正确答案： B提交110kV及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）A.0.05B.0.1C.0.15D.0.2回答错误!正确答案： B环境温度为+25℃时，铝导体短路时发热的允许温度为（）A.400℃B.330℃C.300℃D.200℃回答错误!正确答案：D短路电流中一定存在零序分量的短路类型是（）A.不对称短路B.相间短路C.接地短路D.三相短路回答错误!正确答案： C电力系统中的的故障属于对称故障的是（）A.单相接地B.三相短路C.两相短路接地D.两相短路回答错误!正确答案： B屋内配电装置和屋外配电装置是按（）A.电气设备尺寸的不同区分的B.电气设备安装场所的不同区分的C.电气设备型号的不同区分的D.电气设备安装方式的不同区分的回答错误!正确答案： B电介质在直流电压作用下，无周期性的极化，其损耗只有因（）A.极化而引起的损耗B.电感而引起的损耗C.电导而引起的损耗D.电容而引起的损耗回答错误!正确答案： C电力系统中PQ节点的数量（）A.少量的B.全都是C.必有且一般只设一个D.大量的回答错误!正确答案： D火电厂间有功负荷的经济分配原则是（）A.等网损微增率原则B.平均分配负荷C.等耗量微增率原则D.等面积原则回答错误!正确答案： C装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）A.PV节点B.PQ节点C.不能确定D.平衡节点回答错误!正确答案： A近阴极效应对熄灭下列哪种电气设备的电弧特别有利?（）A.配电装置B.中压电器C.高压电器D.低压电器回答错误!正确答案： D热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它（）A.长期工作时的最高允许温度而造成损坏妨碍继续工作的性能B.长期工作时的最高允许温升而造成损坏妨碍继续工作的性能C.短路时的最高允许温升而造成损坏妨碍继续工作的性能D.短路时的最高允许温度而造成损坏妨碍继续工作的性能回答错误!正确答案： D为保证大型枢纽变电所所用电的供电可靠性，应装设的工作变压器和备用变压器台数分别为（）A.一台，一台B.两台，一台C.三台，两台D.两台，两台回答错误!正确答案： B架空输电线路采用分裂导线的目的是（）A.改善输电线路的电晕条件B.减小线路电阻C.减小线路电抗D.增大线路电纳回答错误!正确答案： C投切空载线路时会引起（）A.大气过电压B.外部过电压C.谐振过电压D.操作过电压回答错误!正确答案： D减小发电机组的原动机出力将使系统静态稳定性（）A.以上都不对B.提高C.不变D.降低回答错误!正确答案： B变压器并联运行时不必考虑（）A.联接组标号相同B.额定容量相同C.短路电压相等D.变比相等回答错误!正确答案： B限时电流速断保护的灵敏系数要求（）A.大于2B.大于0.85C.大于1.3~1.5D.大于1.2回答错误!正确答案：C下列选项中属于内部过电压的是（）A.感应雷过电压B.大气过电压C.反击雷过电压D.谐振过电压回答错误!正确答案： D变压器冷却系统有（）A.油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种B.油自然循环冷却系统和强迫油循环冷却系统两种C.油自然循环冷却系统和强迫油循环水冷却系统两种D.油自然循环空气自然冷却系统和强迫油循环水冷却系统两种回答错误!正确答案： B下列选项中不会使电介质发生不可逆老化过程的是（）A.热过程B.机械损伤C.化学过程D.极化过程回答错误!正确答案： D110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）A.减少线路雷击事故，提高供电可靠性B.减少雷击事故，提高输电线路的耐压水平C.减少雷击事故，降低输电线路对地电压D.减少雷击事故，提高电能质量回答错误!正确答案： A变压器的正序、负序和零序等值电路之间的关系是（）A.各不相同B.正序、零序相同C.正、负序相同D.相同回答错误!正确答案：C环形网络中自然功率的分布规律是（）A.与支路电纳成反比B.与支路电阻成反比C.与支路阻抗成反比D.与支路电导成反比回答错误!正确答案： C变压器瓦斯保护的主要元件是（）A.气体继电器B.电流继电器C.阻抗继电器D.电压继电器回答错误!正确答案： A低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

电力工程基础试题及参考答案电力工程基础试题及参考答案一一、填空题1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231KV。

2．电力系统中性点有效接地方式指的是中性点直接接地。

3．输电线路的电气参数包括电抗、电导、电纳和电阻。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

5．电力系统的潮流分布一般是用各节点的电压和功率表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的频率。

7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。

8．减小输出电元件的电抗将提高系统的静态稳定性。

二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（②）①否②是③不一定④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（③）①内层②中间层③外层④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（③）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（②）①越大②越小③不变④无法确定15．变压器的电导参数GT，主要决定于哪一个实验数据（①）①△PO ②△PK③UK%④IO%16.当功率的有名值为s＝P＋jQ时（功率因数角为 ）取基准功率为Sn，则有功功率的标么值为（③）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④n S cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率④厂用电率19．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小20．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合21．通过改变变压器变比，实质上（③）①改变了电压损耗的数值②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布④增加了整个电力系统的无功功率容量22．三相短路时，非周期分量极小值，只能是在某种情况（①）①一相中出现②同时在两相中出现③三相均不出现④只有故障相出现其它相不出现三、简答题23．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

第三章3-1 试比较架空线路和电缆线路的优缺点。

答：架空线路与电缆线路相比，具有投资少、易于维修和建设工期短等优点，但容易遭受雷击和风雨等自然灾害的侵袭，且它需要占用大片土地作出线走廊，有时会影响交通、建筑和市容等；电缆线路具有运行可靠、不易受外力和自然环境的影响、不占地面空间和不影响市容等优点，但投资大、建设工期长、维修不便。

3-2 架空线路由哪几部分组成？各部分的作用是什么？答：架空线路主要由导线、避雷线、杆塔、绝缘子和金具等部件组成。

导线的作用是传输电能；避雷线的作用是将雷电流引入大地，以保护电力线路免遭雷击；杆塔的作用是支撑导线和避雷线，并使导线与导线、导线与大地之间保持一定的安全距离；绝缘子的作用是使导线与杆塔之间保持绝缘；金具是用来连接导线和绝缘子的金属部件的总称。

3-3 什么叫电压降落？什么叫电压损失？答：电压降落是指线路始末端电压的相量差；电压损失是指线路始末端电压的代数差。

3-4 导线截面选择的基本原则是什么？答：输配电线路导线截面的选择应满足以下基本原则：发热条件、电压损失条件、机械强度条件、经济条件和电晕条件。

3-5 什么是“经济截面”？如何按经济电流密度来选择导线和电缆截面？答：使年运行费用达到最小、初投资费用又不过大而确定的符合总经济利益的导线截面，称为经济截面。

按经济电流密度选择导线截面时，先按ec ec j I A 30 求出经济截面，然后选择与ec A 最接近而又偏小一点的标准截面，这样可节省初投资和有色金属消耗量。

3-6 有一条110kV 的双回架空线路，长度为100km ，导线型号为LGJ —150，计算外径为16.72mm ，水平排列，相间距离为4m ，试计算线路参数并作出其π型等效电路。

解： 21km /21.01505.31Ω===A r ρ Ω=⨯⨯==5.1010021.021211l r Rmm 5040m 04.5426.1==⨯=av s ，mm 36.8272.16==r 0157.036.85040lg 1445.00157.0lg 1445.01+=+=r av r s x μΩ=⨯⨯==2110042.021211l x X Ω+=+=215.10j j X R Z1036.85040lg 58.710lg 58.761-⨯=⨯=rs b av S 1046.51001073.222461--⨯=⨯⨯⨯==l b BS 10.465j j 4-⨯==B Y S 10.732j 2Y 4-⨯=对应的等效电路如右图所示。

电力工程基础在线考试复习题一单选题1. 我国目前电力系统的最高电压等级是（D ）。

A. 交流500kV,直流500kVB. 交流750kV，直流500kVC. 交流500kV，直流800kVD. 交流1000kV，直流800kV2. 线路故障时，为限制故障的发展，要求继电器保护装置应具有( C)。

A. 灵敏性B. 快速性C. 可靠性D. 选择性3. 环网中功率的自然分布是（D ）。

A. 与电阻成正比分布B. 与电抗成正比分布C. 与阻抗成正比分布D. 与阻抗成反比分布4. 三相导线的几何均距越大，则导线的电抗（B ）。

A. 越大B. 越小C. 不变D. 无法确定5. 屋外配电装置中的最小安全净距C值是由（A ）决定的。

A. A值B. B值C. D值D. E值6. 目前我国电力工业的主力是（ B ）A. 核电和水电B. 火电和水电C. 风力发电和潮汐发电D. 核电和火电7. 系统发生故障时继电保护装置的任务是( A )A. 切除故障元件B. 减负荷C. 动作于信号D. 通知调度8. 110kv及以上电力系统应采用的中性点运行方式为（A ）。

A. 直接接地B. 不接地C. 经消弧线圈接地D. 不接地或经消弧线圈接地9. 选择下列电气设备时，不需要校验动稳定的是（ B ）A. 断路器B. 电压互感器C. 隔离开关D. 电流互感器10. 电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越( C )A. 可靠B. 不可靠C. 灵敏D. 不灵敏11. 下列能源中，不属于可再生能源的是（ A ）。

A. 天然气B. 太阳能C. 海洋能D. 核裂变能12. 导致人体触电死亡的重要的直接因素有( B)。

A. 人体的电阻和电源的频率B. 电流的大小和流通的时间C. 通流的途径和电压的高低D. 接触电压的高低和人体电阻13. 选择下列电气设备时，不需要校验热稳定的是（ B ）A. 断路器B. 绝缘子C. 电流互感器D. 导体14. 停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（A ）。

电力工程基础试题及参考答案电力工程基础试题及参考答案电力工程基础试题及参考答案一、填空题I.降压变压器高压侧的主分接头电压为220kv, 若选择+ 2X 2.5%的分接头，则该分接头电压为231KV2.电力系统中性点有效接地方式指的是中性点直接接地。

3 ?输电线路的电气参数包括电抗、电导、电纳禾廿电阻4.输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差5.电力系统的潮流分布一般是用各节点的电压禾和功率表示。

6?调整发电机组输出的有功功率用来调整电力系统运行的频率。

7.复合故障一般是指某一时刻在电力系统_二个及以上地方发牛故障。

8?减小输出电元件的电抗将提高系统的静态稳定性。

二、单项选择题II?同步发电机的转速和系统频率之间是否有严格的关系（②）①否②是③不一一定④根据发电机的形式定12.三绕组变压器的结构、通常将高压绕组放在（③）①内层②中间层③外层④独立设置13.中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（③）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14 .三相导线的几何均距越大，贝得线的电抗（②）①越大②越小③不变④无法确定15.变压器的电导参数G,主要决定于哪一个实验数据（①）①厶P O②厶P K③L k%④I。

％16.当功率的有名值为s = P+ jQ时（功率因数角为）取基准功率为S,则有功功率的标么值为（③）①②③-P s n cos?S n sin?S n ^④ P cos-sn17.环网中功率的自然分布是（④）①与电阻成正比分布②与电抗成正比分布③与阻抗成正比分布④与阻抗成反比分布18.在同一时间内，电力网的电能损耗与供电量之比的百分值称为（②）①负载率②网损率③供电率④厂用电率19.电力系统的频率主要决定于（①）①有功功率的平衡②无功功率的平衡③电压质量④电流的20.关于顺调压电压调整方式的描述，错误的是（② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合21.通过改变变压器变比，实质上（③）①改变了电压损耗的数值②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布④增加了整个电力系统的无功功率容量22.三相短路时，非周期分量极小值，只能是在某种情况（①）①一相中出现②同时在两相中出现③三相均不出现④只有故障相出现其它相不出现三、简答题23.电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
