7《电力工程基础》模拟试卷七及参考答案(江新琴)

1、消弧线圈的补偿方式各自有什么特点？一般采用哪种补偿方式？为什 么？ 消弧线圈的补偿方式有全补偿、欠补偿和过补偿，一般都采用过补偿方 式。

因为在过补偿方式下，即使电网运行方式改变而切除部分线路时，也不 会发展成为全补偿方式，致使电网发生谐振。

同时，由于消弧线圈有一定的 裕度，即使今后电网发展，线路增多、对地电容增加后，原有消弧线圈仍可 继续使用。

2、衡量电能质量的主要指标有哪些？简述谐波对电力系统的影响？ 衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、 高次谐波（波形畸变率） 、三相不平衡度及暂时过电压和瞬态过电压。

使变压器和电动机的铁心损耗增加，引起局部过热，同时振动和噪声增 大，缩短使用寿命；使线路的功率损耗和电能损耗增加，并有可能使电力线 路出现电压谐振，从而在线路上产生过电压，击穿电气设备的绝缘；使电容 器产生过负荷而影响其使用寿命；使继电保护及自动装置产生误动作；使计 算电费用的感应式电能表计量不准；对附近的通信线路产生信号干扰，从而 使数据传输失真等。

3、并联电容器的补偿方式有哪几种？各有什么优缺点？ 并联电容器的补偿方式有高压集中补偿、低压成组补偿和分散就地补偿 （个别补偿） 。

高压集中补偿方式的投资较少，电容器组的利用率较高，能够提高整个 变电所的功率因数，但它的补偿范围小，只能补偿 6～10kV 母线以前的线路 上的无功功率，不能补偿工业企业内部配电线路的无功功率。

低压成组补偿方式的投资不大，运行维护方便，能够减小车间变压器的 容量，降低电能损耗，其补偿区大于高压集中补偿，能够补偿变电所低压母 线前的变压器和所有有关高压系统的无功功率。

分散就地补偿方式的补偿范围最大，补偿效果最好，能够补偿安装地点 以前的变压器和所有高低压线路的无功功率，但投资较大，且电容器组在被第 1 页 共 3 页补偿的设备停止工作时也一并被切除，利用率较低 4、什么叫短路？短路的类型有哪几种？短路对电力系统有哪些危害? 短路是指电力系统正常情况以外的一切相与相之间或相与地之间发生通 路的情况。

电力工程基础试卷与答案1、电压调整的措施有_改变发电机端电压_、_改变变压器变比_、_改变电网无功分布 、_降低输电线电抗等。

(4分)2、衡量电能质量的主要指标有电压 、频率、波形、电压波动与闪变、三相不平衡度。

（5分）3、列举四种无汇流母线的电气设备连接方式：单元接线 、外桥接线、内桥接线、角形接线。

(4分)4、高压断路器选择及检验的内容包括型式选择、额定电压选择、额定电流选择、开断电流校验、热稳定校验、动稳定校验。

(6分)5、三绕组变压器分接头分别是装于_高、_中_压侧。

（2分）6、对继电保护装置的基本要求是_选择性_、_速动性 、_灵敏性、_可靠性_。

（4分）7、电流的I 、II 、III 段保护分别是_无时限电流速断保护、带时限电流速断保护、定时限过电流保护。

(3分)二、简答1、大接地和小接地电流系统的接线方式分别包括哪些？各有什么特点？答：大接地电流系统中性点直接接地；小接地电流系统包括中性点不接地和中性点经消弧线圈接地。

中性点直接接地方式供电可靠性低，出现单相接地时，形成回路，接地电流大；不接地系统供电可靠性高，但绝缘要求也高，出现单相接地时，不形成回路，接地电流不大，但非接地相对地电压却升高为相电压的倍。

中性点经消弧线圈接地系统比不接地系统的单相接地电流小，绝缘要求比较低。

2、高压断路器的作用是？隔离开关与其配合的原则是什么？答：高压断路器具有灭弧装置，可以开断或闭合负荷电流和开断短路电流，可用来作为接通或切断电路的控制电器。

隔离开关与其配合的原则是：先通后断。

即停止供电时，隔离开关相对断路器“先通后断”，母线隔离开关相对线路隔离开关也是“先通后断”。

3、频率的一、二次调整分别是通过什么作用的？两者最大的区别是什么？答：当系统频率下降时，发电机输出的有功功率将因调速器的一次调整作用而增加，同时负荷所需的有功功率将因本身的调节效应而减少。

因此，频率的一次调整是由发电机调速器作用和负荷本身的调节效应共同完成的。

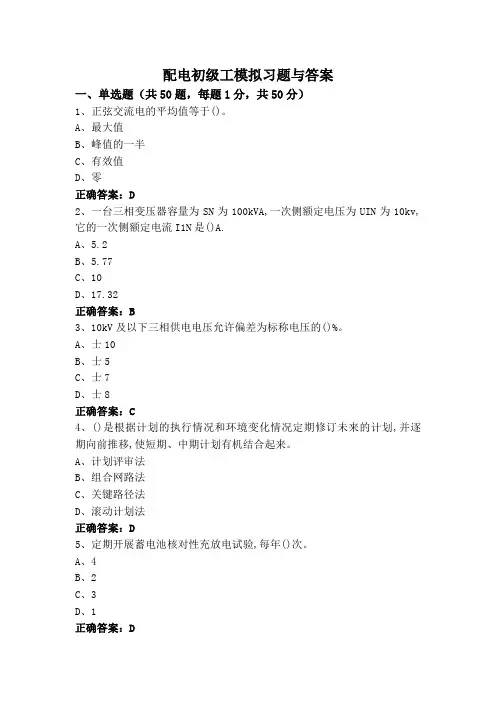

配电初级工模拟习题与答案一、单选题（共50题，每题1分，共50分）1、正弦交流电的平均值等于()。

A、最大值B、峰值的一半C、有效值D、零正确答案：D2、一台三相变压器容量为SN为100kVA,一次侧额定电压为UIN为10kv,它的一次侧额定电流I1N是()A.A、5.2B、5.77C、10D、17.32正确答案：B3、10kV及以下三相供电电压允许偏差为标称电压的()%。

A、士10B、士5C、士7D、士8正确答案：C4、()是根据计划的执行情况和环境变化情况定期修订未来的计划,并逐期向前推移,使短期、中期计划有机结合起来。

A、计划评审法B、组合网路法C、关键路径法D、滚动计划法正确答案：D5、定期开展蓄电池核对性充放电试验,每年()次。

A、4B、2C、3D、1正确答案：D6、在感性负载交流电路中,采用()方法可提高电路功率因数。

A、负载串联电容器B、负载并联电,C、负载并联电容器D、负载串联电正确答案：C7、()是领导素养的一项重要内容,其水平高低对领导活动的成败具有决定性意义。

A、与能力领导协调水平B、领导协调能力C、领导协调素养D、领导协调素养正确答案：C8、使用前,按被测设备的电压等级,选择()电压等级的验电器。

A、低B、不相同.C、相同D、高正确答案：C9、柱上设备维护的内容不包含:()A、更换运行异常的柱上开关B、保养操作机构,修复机构锈蚀C、修剪、砍伐与设备安全距离不足的蔓藤、树(竹)等异物D、清除设备本体上的异物正确答案：A10、调查报告能使读者对整个调查有一个总体认识并把握全文主要内容的部分是()。

A、前言B、主题C、标题D、结尾正确答案：A11、一个实际电源的端电压随着负载电流的减小将()。

A、不变C、升高D、稍微降低正确答案：C12、下列金具中属于悬吊线夹金具的是()A、悬垂线夹B、耐张线夹C、铜铝过渡设备线夹D、U型挂环正确答案：A13、通过协商可以使整个组织系统达到整体优化状态,这属于协商原则的:()。

电力工程基础学习指导及习题解答2006．11第一章电力工程基础一、重点和难点1．火力发电厂、水力发电厂以及核电站的能量转换过程，以及它们在生产成本、生产效率、厂用电率和机组启停速度方面的区别。

2．现代电力系统的概念（了解反映电力系统常用的基本参数）；变电所的分类。

3．负荷的分级和供电要求。

★★4．电力系统的质量指标。

★★5．电力系统的接线方式。

★★6．我国交流电力网和电气设备的额定电压―――发电机、变压器、输电线路的额定电压的确定。

★★★7．电压等级的选择尤其是供电电压的选择。

二、作业1．确定图中（略）所示供电系统中发电机和所有变压器的额定电压。

分析：作业中需要注意的问题包括①电力系统中的电压除非特别说明一般指的都是线电压。

因此变压器的变比一般都是线电压和线电压之比，单位kV。

②对于某些电压等级国家规定的其1.05倍的电网额定电压往往取的是整数值，如380×1.05＝400V，以后的短路电流计算中常用的35kV和110kV电压等级的平均额定电压分别是37kV和115kV。

③如果同时标出相电压和线电压其形式如：220/380V，即220V为相电压，380V 为线电压。

答案：发电机的额定电压为10.5kV，即电网额定电压的1.05倍；变压器T1的额定电压为10.5/38.5kV；变压器T2的额定电压为35/6.6kV；变压器T3的额定电压为10/0.4kV；三、课外学习1．电力与国民经济发展之间的关系。

能源弹性系数；电力弹性系数2．查找火力发电厂生产过程的详细资料并了解其能量的转换原理以及锅炉、汽轮机和发电机的基本结构、生产过程，并了解整个发电厂的组成。

★2．我国核电站的情况。

2．了解现代新型发电形式以及目前的情况和发展前景。

3．了解世界各国电压等级的频率的情况，寻找电压等级确定的规律。

4．查找各级负荷的实例并分析它们的供电情况。

5．查找电力系统可靠性的概念、指标以及目前各国电力系统可靠性的情况。

过电流保护的两相不完全星形连接，一般保护继电器都装在（）A.C两相上B.C两相上C.B两相上D.gtN上回答错误!正确答案： B90°接线功率方向继电器的内角取值为（）A.60°B.30°或45°C.90°D.70°回答错误!正确答案： B电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）A.不可靠B.灵敏C.可靠D.不灵敏回答错误!正确答案： B槽形母线与多条矩形母线相比，其冷却条件好，集肤效应（）A.小B.大C.相同D.相近回答错误!正确答案： A关于联合电力系统，下述说法中错误的是（）A.联合电力系统可以更好地合理利用能源B.联合电力系统可以提高供电可靠性和电能质量C.在满足负荷要求的情况下，联合电力系统的装机容量可以减少D.联合电力系统不利于装设效率较高的大容量机组回答错误!正确答案： D对于双母线接线，双母线同时运行时，（）A.等同于单母线分段带旁路接线B.与单母线接线完全相同C.具有单母线带旁路接线的特点D.具有单母线分段接线的特点回答错误!正确答案： D分相中型配电装置与普通中型配电装置相比，主要区别是将母线隔离开关分为单相分开布置，每相的隔离开关直接布置在各自母线的（）A.上方B.下方C.右侧D.左侧回答错误!正确答案： B为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的（）A.0.7B.0.5C.0.6D.0.8回答错误!正确答案： C下列变量中属于电能质量指标的是（）A.阻抗B.电流C.功率D.频率回答错误!正确答案： D对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）A.单电源双回路放射式B.双电源供电方式C.单回路放射式或单电源双回路放射式D.单回路放射式接线回答错误!正确答案： B在实用计算中，一般高压电路短路电流非周期分量发热等值时间取（）A.0.08sB.0.1sC.0.02sD.0.05s回答错误!正确答案： D提交下述电气设备中最大工作电流为其额定电流值的是（）A.发电机B.调相机C.电动机D.电力变压器回答错误!正确答案： D发电机正常运行时，机端三次谐波电压与中性点侧三次谐波电压相比（）A.大于B.小于C.大于或小于D.等于回答错误!正确答案： B提交110kV及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）A.0.05B.0.1C.0.15D.0.2回答错误!正确答案： B环境温度为+25℃时，铝导体短路时发热的允许温度为（）A.400℃B.330℃C.300℃D.200℃回答错误!正确答案：D短路电流中一定存在零序分量的短路类型是（）A.不对称短路B.相间短路C.接地短路D.三相短路回答错误!正确答案： C电力系统中的的故障属于对称故障的是（）A.单相接地B.三相短路C.两相短路接地D.两相短路回答错误!正确答案： B屋内配电装置和屋外配电装置是按（）A.电气设备尺寸的不同区分的B.电气设备安装场所的不同区分的C.电气设备型号的不同区分的D.电气设备安装方式的不同区分的回答错误!正确答案： B电介质在直流电压作用下，无周期性的极化，其损耗只有因（）A.极化而引起的损耗B.电感而引起的损耗C.电导而引起的损耗D.电容而引起的损耗回答错误!正确答案： C电力系统中PQ节点的数量（）A.少量的B.全都是C.必有且一般只设一个D.大量的回答错误!正确答案： D火电厂间有功负荷的经济分配原则是（）A.等网损微增率原则B.平均分配负荷C.等耗量微增率原则D.等面积原则回答错误!正确答案： C装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）A.PV节点B.PQ节点C.不能确定D.平衡节点回答错误!正确答案： A近阴极效应对熄灭下列哪种电气设备的电弧特别有利?（）A.配电装置B.中压电器C.高压电器D.低压电器回答错误!正确答案： D热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它（）A.长期工作时的最高允许温度而造成损坏妨碍继续工作的性能B.长期工作时的最高允许温升而造成损坏妨碍继续工作的性能C.短路时的最高允许温升而造成损坏妨碍继续工作的性能D.短路时的最高允许温度而造成损坏妨碍继续工作的性能回答错误!正确答案： D为保证大型枢纽变电所所用电的供电可靠性，应装设的工作变压器和备用变压器台数分别为（）A.一台，一台B.两台，一台C.三台，两台D.两台，两台回答错误!正确答案： B架空输电线路采用分裂导线的目的是（）A.改善输电线路的电晕条件B.减小线路电阻C.减小线路电抗D.增大线路电纳回答错误!正确答案： C投切空载线路时会引起（）A.大气过电压B.外部过电压C.谐振过电压D.操作过电压回答错误!正确答案： D减小发电机组的原动机出力将使系统静态稳定性（）A.以上都不对B.提高C.不变D.降低回答错误!正确答案： B变压器并联运行时不必考虑（）A.联接组标号相同B.额定容量相同C.短路电压相等D.变比相等回答错误!正确答案： B限时电流速断保护的灵敏系数要求（）A.大于2B.大于0.85C.大于1.3~1.5D.大于1.2回答错误!正确答案：C下列选项中属于内部过电压的是（）A.感应雷过电压B.大气过电压C.反击雷过电压D.谐振过电压回答错误!正确答案： D变压器冷却系统有（）A.油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种B.油自然循环冷却系统和强迫油循环冷却系统两种C.油自然循环冷却系统和强迫油循环水冷却系统两种D.油自然循环空气自然冷却系统和强迫油循环水冷却系统两种回答错误!正确答案： B下列选项中不会使电介质发生不可逆老化过程的是（）A.热过程B.机械损伤C.化学过程D.极化过程回答错误!正确答案： D110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）A.减少线路雷击事故，提高供电可靠性B.减少雷击事故，提高输电线路的耐压水平C.减少雷击事故，降低输电线路对地电压D.减少雷击事故，提高电能质量回答错误!正确答案： A变压器的正序、负序和零序等值电路之间的关系是（）A.各不相同B.正序、零序相同C.正、负序相同D.相同回答错误!正确答案：C环形网络中自然功率的分布规律是（）A.与支路电纳成反比B.与支路电阻成反比C.与支路阻抗成反比D.与支路电导成反比回答错误!正确答案： C变压器瓦斯保护的主要元件是（）A.气体继电器B.电流继电器C.阻抗继电器D.电压继电器回答错误!正确答案： A低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

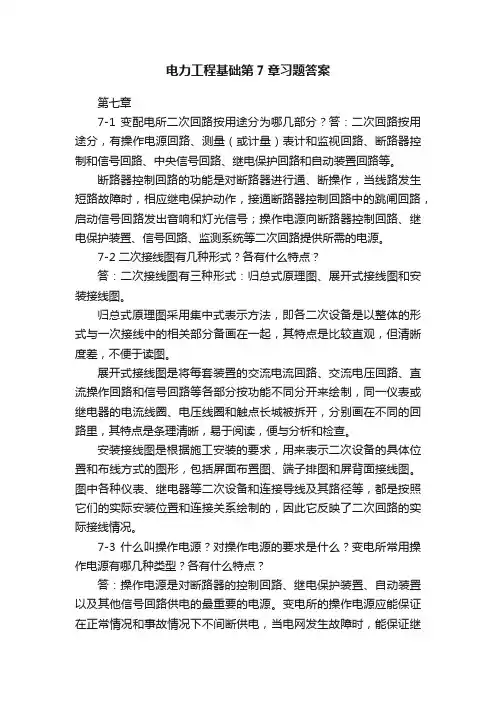

电力工程基础第7章习题答案第七章7-1 变配电所二次回路按用途分为哪几部分？答：二次回路按用途分，有操作电源回路、测量（或计量）表计和监视回路、断路器控制和信号回路、中央信号回路、继电保护回路和自动装置回路等。

断路器控制回路的功能是对断路器进行通、断操作，当线路发生短路故障时，相应继电保护动作，接通断路器控制回路中的跳闸回路，启动信号回路发出音响和灯光信号；操作电源向断路器控制回路、继电保护装置、信号回路、监测系统等二次回路提供所需的电源。

7-2 二次接线图有几种形式？各有什么特点？答：二次接线图有三种形式：归总式原理图、展开式接线图和安装接线图。

归总式原理图采用集中式表示方法，即各二次设备是以整体的形式与一次接线中的相关部分备画在一起，其特点是比较直观，但清晰度差，不便于读图。

展开式接线图是将每套装置的交流电流回路、交流电压回路、直流操作回路和信号回路等各部分按功能不同分开来绘制，同一仪表或继电器的电流线圈、电压线圈和触点长城被拆开，分别画在不同的回路里，其特点是条理清晰，易于阅读，便与分析和检查。

安装接线图是根据施工安装的要求，用来表示二次设备的具体位置和布线方式的图形，包括屏面布置图、端子排图和屏背面接线图。

图中各种仪表、继电器等二次设备和连接导线及其路径等，都是按照它们的实际安装位置和连接关系绘制的，因此它反映了二次回路的实际接线情况。

7-3 什么叫操作电源？对操作电源的要求是什么？变电所常用操作电源有哪几种类型？各有什么特点？答：操作电源是对断路器的控制回路、继电保护装置、自动装置以及其他信号回路供电的最重要的电源。

变电所的操作电源应能保证在正常情况和事故情况下不间断供电，当电网发生故障时，能保证继电保护和断路器可靠地动作，以及当断路器合闸时有足够的容量。

变电所常用操作电源分为直流和交流两大类。

直流操作电源可分为由蓄电池供电的直流操作电源和由硅整流器供电的直流操作电源两种。

由蓄电池供电的直流操作电源是一种与电力系统运行方式无关的独立电源系统，在发电厂和变电所发生故障甚至交流电压完全消失的情况下，仍能可靠工作，因此它具有很高的供电可靠性，但它的运行维护工作量较大，使用寿命较短，价格较贵，并需要许多辅助设备，目前主要应用于发电厂和大型变电所，而在中小型变电所中多采用硅整流型直流操作电源。

学年第一一学期考试A卷**大学20201010～20201111学年第课程名称考试日期考生姓名学号专业或类别题号一二三四五总分累分人题分2318102524100签名得分考生注意事项：1、本试卷共页，请查看试卷中是否有缺页。

2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。

备注：答案页码请参考《电气工程基础》温步瀛一、填空题(共23分)1、电力系统中继电保护有主保护和后备保护之分，当后备保护不是由本线路得分评卷人上的保护实现，称为远后备保护，当后备保护是由本线路的另一套保护实现，称为近后备保护。

（P16）2、电力系统中无功电源主要有同步发电机、调相机、线路充电功率、静止无功补偿器、电容器（列举四种）等。

（P120）3、对线路进行送电操作，应先合母线隔离开关、线路隔离开关最后合断路器。

（P30）4、电力系统和电气设备的接地，按其接地的目的不同分为工作接地、保护接地、三类。

（P253）5、电力系统的调压措施主要有利用发电机励磁调压、无功补偿、利用变压器分接头调压和改变线路参数；试利用变压器分接头调压原理选择变压器分接头：某企业由一台10/0.4kV变压器供电，变压器高压侧有三个分接头分别为：0%、+5%、-5%，当接于0%分接头时，该变压器的低压侧电压为410V，该变压器分接头应接在+5%（2分）时才能保证低压侧的电压质量。

（P126）6、按照结构，高压配电线路可分为架空线路和电缆线路两大类。

（P42）7、低压配电系统的接线方式有：放射式接线、树干式接线及混合式、链式。

（P54）8、防雷装置有：避雷针、避雷线、避雷器。

（P260）二、选择题(单选题，每小题2分，共18分)1、供电系统短路故障中，一般危害最大的短路类型为（A）。

(P131)A、三相短路B、两相短路C、两相接地短路D、单相接地短路2、高峰负荷时升高电压至N U 05.1，低谷负荷时降低电压至N U 的中枢点电压调整方式为（B ）。

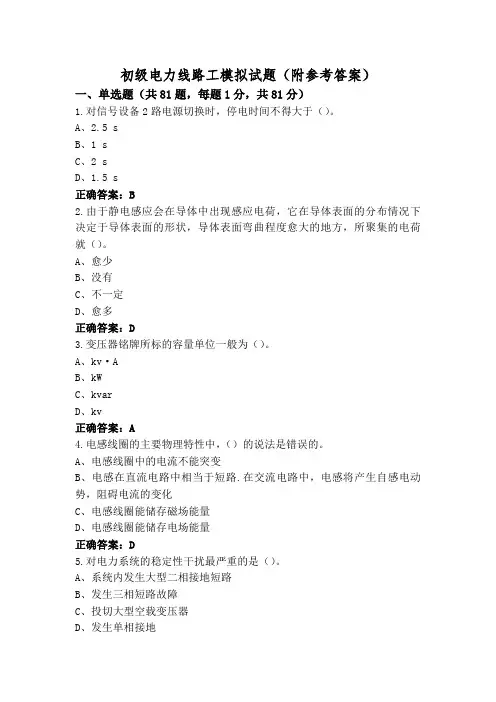

初级电力线路工模拟试题（附参考答案）一、单选题（共81题，每题1分，共81分）1.对信号设备2路电源切换时，停电时间不得大于（）。

A、2.5 sB、1 sC、2 sD、1.5 s正确答案：B2.由于静电感应会在导体中出现感应电荷，它在导体表面的分布情况下决定于导体表面的形状，导体表面弯曲程度愈大的地方，所聚集的电荷就（）。

A、愈少B、没有C、不一定D、愈多正确答案：D3.变压器铭牌所标的容量单位一般为（）。

A、kv·AB、kWC、kvarD、kv正确答案：A4.电感线圈的主要物理特性中，（）的说法是错误的。

A、电感线圈中的电流不能突变B、电感在直流电路中相当于短路.在交流电路中，电感将产生自感电动势，阻碍电流的变化C、电感线圈能储存磁场能量D、电感线圈能储存电场能量正确答案：D5.对电力系统的稳定性干扰最严重的是（）。

A、系统内发生大型二相接地短路B、发生三相短路故障C、投切大型空载变压器D、发生单相接地正确答案：B6.变压器二次母线的支架距地面不应小于（），高压母线两侧应加遮栏。

A、2.4 mB、2.3 mC、2.2 mD、2.5 m正确答案：A7.用来确定正旋交流电在计时起点瞬时值的物理量是（）。

A、相位角B、角度C、初相角D、幅值正确答案：C8.较大用电量的设备，用户应装设补偿装置，使功率因数保持在（）以上。

A、0.9B、0.8C、0.85D、0.95正确答案：C9.用于输配电系统中的升压或降压的变压器属于（）。

A、特殊用途变压器B、仪用变压器C、电力变压器D、试验变压器正确答案：C10.在电阻、电感、电容的串联电路中，如果感抗小于容抗时，端电压较电流滞后一个小于90°的角，电路呈（）。

A、感性B、不确定C、电阻性D、容性正确答案：D11.安装线夹时，在导线上应先缠绕铝包带，缠绕方向与外层导线绕向（）。

A、任意B、相反C、一致D、交替正确答案：C12.高压电缆敷设时，在电缆终端头及电缆接头处，应预留备用段，其长度不应小于（）。

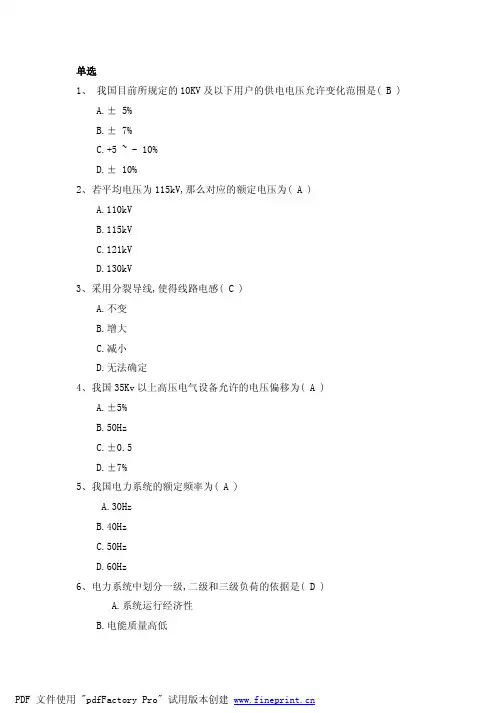

单选1、我国目前所规定的10KV及以下用户的供电电压允许变化范围是( B )A.± 5%B.± 7%C.+5 ~ - 10%D.± 10%2、若平均电压为115kV,那么对应的额定电压为( A )A.110kVB.115kVC.121kVD.130kV3、采用分裂导线,使得线路电感( C )A.不变B.增大C.减小D.无法确定4、我国35Kv以上高压电气设备允许的电压偏移为( A )A.±5%B.50HzC.±0.5D.±7%5、我国电力系统的额定频率为( A )A.30HzB.40HzC.50HzD.60Hz6、电力系统中划分一级,二级和三级负荷的依据是( D )A.系统运行经济性B.电能质量高低C.负荷容量的大小D.负荷对供电可靠性的要求7、中性点经消弧线圈接地系统中一般采用( B )A.欠补偿形式B.过补偿形式C.全补偿形式D.补偿形式不变8、在标么制中，只需选定两个基准，常选的是( B )A.电压、电流B.电压、功率C.电压、电路D.电流、阻抗9、电力系统分析中，阻抗指的是( A )A.一相等值阻抗B.三相阻抗C.两相阻抗D.三相不等值阻抗10、频率的二次调整是( C )A.发电机组的调速系统完成的B.负荷的频率特性来完成的C.发电机组的调频系统完成的D.功率确定的11、冲击电流主要用来校验设备( C )。

A.是否超过额定电流B.是否超过发热允许电流C.电动力稳定度D.超过经济电流12、将三个不对称相量分解为三组对称相量的方法是( B )A.小干扰法B.对称分量法C.牛顿--拉夫逊法D.龙格--库塔法13、系统中有功功率不足，必定会造成( B )A.频率上升B.频率下降C.电压上升D.电压下降14、在系统的初始运行条件、故障持续时间均完全相同的情况下，导致系统的暂态稳定性最差的故障应为( C )A.单相接地短路B.两相短路C.三相短路D.断相故障15、快速切除故障将使得系统的暂态稳定性得到( B )A.无变化B.提高C.降低D.微弱的负值变化16、发电机组单位时间能量输入与输出之比，称为（ C ）。

电力工程基础三套试题及参考答案一一填空1．电力系统是电能的生产、输送、分配和消费的各个环节组成的一个整体。

其中输送和分配电能的部分称为电力网。

若把水电厂、火电厂的动力部分也包括进来，就称为动力系统。

２．对电力系统运行的基本要求是：保证供电的可靠性，保证电能的良好质量，提高运行的经济性。

３．衡量电能质量好坏的指标是电压、频率和波形。

４．电力系统的无功功率电源，除了发电机外，还有同步调相机、静电电容器及静止补偿器。

５．短路是电力系统的严重故障。

短路冲击电流、短路电流最大有效值和短路容量是校验电器设备的重要数据。

６．系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。

电力系统负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷，在此基础上再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。

７．在元件的电抗比电阻大得多的的高压电网中，无功功率从电压高的一端流向电压低的一端，有功功率则从电压相位越前的一端流向相位落后的一端，这是交流电网功率传输的基本规律。

8．简单故障是指电力系统的某处发生一种故障的情况。

简单不对称故障包括单相接地短路、两相短路、两相接地短路、单相断开和两相断开等。

9.电力系统的运行电压水平同无功功率平衡密切相关。

电压调整的主要手段是：改变发电机端电压；改变变压器的变比；无功功率补偿。

10．通常系统负荷是随时间变化的，其变化规律可用负荷曲线来描述。

二、单项选择题1.短路电流量最大的短路为（ 4 ）①单相短路②两相短路③两相短路接地④三相短路2.在发电机稳态运行状态中，机械功率P T与电磁功率相比，将（ 3 ）①大②小③相等④无关系3.P－δ曲线被称为（ 4 ）①耗量特性曲线②负荷曲线③正弦电压曲线④功角曲线三、简答题1.列出三种提高系统静态稳定的措施。

（1）自动励磁装置的应用；（2）减小各元件的电流；（3）改善网络结构和采用中间补偿设备。

~《电力工程基础》试卷七及参考答案一、选择题（每小题2分，共20分）1、目前我国电力工业的主力是（B ）A、核电和水电B、火电和水电C、风力发电和潮汐发电D、核电和火电。

2、选择下列电气设备时，不需要校验动稳定的是（B）A、断路器B、电压互感器C、隔离开关D、电流互感器3、屋外配电装置中的最小安全净距C值是由（A ）决定的。

A、 A值B、 B值C、 D值D、E值4、选择电流互感器的特殊条件是（ D）A、短路动稳定校验B、短路热稳定校验C、选择性校验D、.准确度校验5、电力系统中负荷的变化将引起频率的变化，当负荷变化幅度小、周期短引起的频率偏移将由（B ）进行调整。

A、发电机组的调频器B、发电机组的调速器C、发电机励磁电流D、系统无功补偿装置6、下列哪个图为升压型三绕组变压器的三个绕组在铁心上排列方式（A ）7、供电系统短路故障中，发生概率最大的短路类型为（A）A、三相短路B、两相短路C、两相接地短路D、单相短路8、小电流接地系统所用的电气设备相对地绝缘水平应按（B）考虑。

A、相电压B、线电压C、过电压 D 、零序电压9、保护接地的作用有（B）A、保证照明用电的可靠性B、保证人身安全C、保证设备绝缘安全10、导致人体触电死亡的重要的直接因素有（ B）A、人体的电阻和电源的频率B、电流的大小和通流的时间C、通流的途径和电压的高低D、接触电压的高低和人体电阻二、填空题（共15分）1、对继电保护的基本要求是选择性、速动性、灵敏性、可靠性。

（4分）2、电力系统电压的监控和调整实际上是通过监视和调整中枢点的电压来实现，中枢点电压控制方式有：顺调压、常调压、逆调压。

（3分）3、某企业由一台10/变压器供电，变压器高压侧有三个分接头分别为：0%、+5%、-5%，当接于0%分接头时，该变压器的低压侧电压为360V，该变压器分接头应接在 -5% 时才能保证低压侧的电压质量。

（2分）4、无时限的电流速断保护的动作电流是按线路末端三相短路电流来整定，其保护范围本线段的一部分过电流保护保护的动作电流是按负荷电流整定，其保护范围本线段全部并延伸至下一线段全部。

8．电力变压器保护：差动保护、瓦期气体保护的基本原理；电流保护的整定计算方法 9．了解发电机保护、母线保护的保护类型
10.常用自动装置：了解三种装置的作用及基本原理] 11．了解操作电源类型 第八章 了解远距离输电线路、柔性输电技术、高压直流输电的最基本知识。 第九章
1．电介质的极化、电导、损耗 2．气体放电规律 3．绝缘的老化 4．预防性试验 5．过电压的类型 6．雷电过电压及其防雷保护
<span><%=read_count%>人在读</span>
</div>
<ul class="sheet-bd">
<%for(var i=0,n=book_list.length;i<n;i++){%>
<li <%if( i==0 ){%>class="on"<%}%>>
<span class="ic ic-dot"></span>
<div class="item-detail">
<div class="book-face">
<a href="<%=bundle_url%>?fr=view#book<%=book_list[i].doc_id%>" class="log-xsend" data-logxsend="[1,100085,{'act':'book','click_id':'<%=book_list[i].doc_id%>'}]" target="_blank"><img src="<%=book_list[i].img_url%>" alt=""></a>

第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

电力工程基础试题及参考答案电力工程基础试题及参考答案电力工程基础试题及参考答案一、填空题I.降压变压器高压侧的主分接头电压为220kv, 若选择+ 2X 2.5%的分接头，则该分接头电压为231KV2.电力系统中性点有效接地方式指的是中性点直接接地。

3 ?输电线路的电气参数包括电抗、电导、电纳禾廿电阻4.输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差5.电力系统的潮流分布一般是用各节点的电压禾和功率表示。

6?调整发电机组输出的有功功率用来调整电力系统运行的频率。

7.复合故障一般是指某一时刻在电力系统_二个及以上地方发牛故障。

8?减小输出电元件的电抗将提高系统的静态稳定性。

二、单项选择题II?同步发电机的转速和系统频率之间是否有严格的关系（②）①否②是③不一一定④根据发电机的形式定12.三绕组变压器的结构、通常将高压绕组放在（③）①内层②中间层③外层④独立设置13.中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（③）①全补偿②欠补偿③过补偿④有时全补偿，有时欠补偿14 .三相导线的几何均距越大，贝得线的电抗（②）①越大②越小③不变④无法确定15.变压器的电导参数G,主要决定于哪一个实验数据（①）①厶P O②厶P K③L k%④I。

％16.当功率的有名值为s = P+ jQ时（功率因数角为）取基准功率为S,则有功功率的标么值为（③）①②③-P s n cos?S n sin?S n ^④ P cos-sn17.环网中功率的自然分布是（④）①与电阻成正比分布②与电抗成正比分布③与阻抗成正比分布④与阻抗成反比分布18.在同一时间内，电力网的电能损耗与供电量之比的百分值称为（②）①负载率②网损率③供电率④厂用电率19.电力系统的频率主要决定于（①）①有功功率的平衡②无功功率的平衡③电压质量④电流的20.关于顺调压电压调整方式的描述，错误的是（② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合21.通过改变变压器变比，实质上（③）①改变了电压损耗的数值②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布④增加了整个电力系统的无功功率容量22.三相短路时，非周期分量极小值，只能是在某种情况（①）①一相中出现②同时在两相中出现③三相均不出现④只有故障相出现其它相不出现三、简答题23.电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
