人教版八年级物理上册【光学作图】专题练习及答案

八年级物理光学作图题及答案
光学作图练习（附答案）
1、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

2、如图中MN是一块大的挡光板，板上有一很小的孔S可透过光，挡光板后面有一光屏PQ，挡光板前有一物体AB，请画出物体在光屏PQ上所成的像A′B′．
3、请在下图（左）中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）。

4、如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S 发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
5、如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P 点的光线．
6、在水中竖直放置一块平面镜，水面放置凸透镜，且凸透镜的主光轴刚好与水面相平，F为凸透镜的焦点，S为水中的一个点光源，请画出从S点发出的光，经过平面镜反射后射向焦点F又穿过凸透镜的光路图。

7、如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S 发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F．请画出：（1）光源S的位置；（2）光线EF的入射光线；（3）光线EF 经凸透镜后的出射光线．。

1．如图，纸板PQ上有一小孔。

请作出物体AB通过小孔在光屏MN上所成的像。

2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。

3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。

4．如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。

5．画出图中人眼通过平面镜M看到桌底下球的光路。

6．画出图中字母“F”在平面镜中的像。

7．如图S是平面镜前一物体。

请作出人能通过平面镜看到S的像的范围。

8．如图所示，竖直向上的光经平面镜反射后，沿与入射光线成120°的方向向上射出。

请画出平面镜的安装位置。

9．如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中作出S发出的光经平面镜反射后到达A点的光路图。

10．P是人眼S看到的水中的鱼，请作出看到它的光路图。

11．如图所示是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。

12．当光线从水中射向空气时，它的反射光线如图所示，请画出入射光线和折射光线。

13．如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM 是SP经此平面镜反射后的反射光线。

请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。

答案1．(变式题)如图，纸板PQ上有一小孔。

请作出物体AB通过小孔在光屏MN上所成的像。

2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。

3．如图所示是一矿井的结构示意图，请你用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道。

4．(2015·黔西南)如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。

5．(2015·茂名)画出图中人眼通过平面镜M看到桌底下球的光路。

6．画出图中字母“F”在平面镜中的像。

八年级光现象光学作图专题一、作图题（共20题；共100分）1.如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．2.请在图中作出蜡烛AB在屏上所成的像A′B′（要求标出A′、B′）。

3.一束光与镜面成30°角照射到平面镜上．请在图中画出它的反射光线并标出反射角．4.如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数．5.在图中，做出物体AB在平面镜中所成的像（保留作图痕迹）6.根据平面镜成像特点，在下图中画出物体AB 在平面镜MN中所成的像A′B′．7.如图所示，在图中根据平面镜成像特点作出三角形ABC在平面镜中的像。

8.如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）．9.如图所示，有束入射光线AO经平面镜反射后沿OB的方向射出，请在图中找出平面镜的位置，并画出平面镜. （要用直尺，并保留作图痕迹，否则不给分）10.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．11.如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．12.S是一点光源，MN是平面镜，请画出光源S 发出的一条光线经平面镜反射经过P点的光路图。

13.如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．14.（2015•巴中）如图所示，一束光线在空气和水两种介质的介面上同时发生反射和折射，图中已标出反射光线，请画出折射光线的大致方向和入射光线．15.如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。

16.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．17.如图乙所示，AO为入射光线，O为入射点.根据光的反射和折射特点，在图中画出反射光线及折射光线.18.如图所示，一束光从空气斜射到玻璃砖上，请画出完整的折射光路的大致方向。

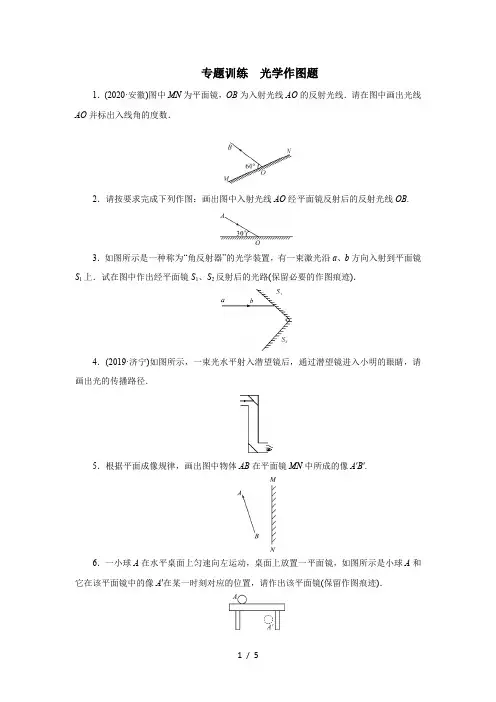

专题训练光学作图题1．(2020·安徽)图中MN为平面镜，OB为入射光线AO的反射光线．请在图中画出光线AO并标出入线角的度数．2．请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.3．如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路(保留必要的作图痕迹)．4．(2019·济宁)如图所示，一束光水平射入潜望镜后，通过潜望镜进入小明的眼睛，请画出光的传播路径．5．根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.6．一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)．7．(2019·泰安)如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处．请作出这条入射光线并完成光路图．8．画出图中S发出的光线经平面镜反射后过P点的光路．9．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图．10．(2020·黔东南州)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射．请在图中作出反射光线，并作出折射光线的大致方向．11．空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出一条入射光线及其折射光线即可)．12．(2020·武汉)一束光从空气斜射向这块玻璃，并穿过玻璃进入空气中．请在图中画出这束光进入玻璃和离开玻璃后的光线．(要求标出法线)13．如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；①折射光线的大致方向．14．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线．15．如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．16．(2020·广州)如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线．参考答案1.2.3.4. 5. 6. 7. 8.9.10.11.12.13.14.15.16.。

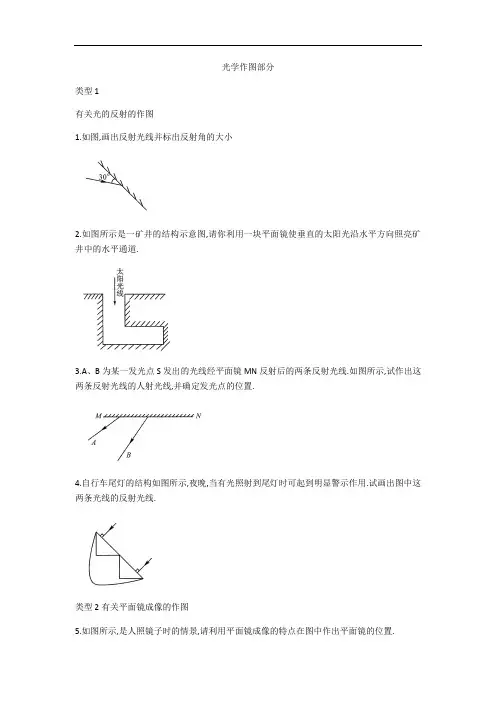

光学作图部分类型1有关光的反射的作图1.如图,画出反射光线并标出反射角的大小2.如图所示是一矿井的结构示意图,请你利用一块平面镜使垂直的太阳光沿水平方向照亮矿井中的水平通道.3.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线.如图所示,试作出这两条反射光线的人射光线,并确定发光点的位置.4.自行车尾灯的结构如图所示,夜晚,当有光照射到尾灯时可起到明显警示作用.试画出图中这两条光线的反射光线.类型2有关平面镜成像的作图5.如图所示,是人照镜子时的情景,请利用平面镜成像的特点在图中作出平面镜的位置.6.学校楼梯拐角的墙上装有平面镜,既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明.请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图.7.如图是光源S经平面镜反射后的两条光线,请画图确定光源位置，并完成光路图.8.已知点光源A和它发出的光线对应的两条反射光线，请在图中画出此平面镜的位置并完成光路图.类型3有关光的折射的作图9.如图所示,请在图中作出人射光线AB在水中的折射光线的大致方向.10.如图所示,一束光从空气斜射到玻璃砖上,请画出玻璃砖内的折射光线(要求保留作图痕迹).11.如图所示,光从水中斜射人空气,请准确作出反射光线的方向、大致作出折射光线的方向.12.如图所示,S点是水中鱼所在的位置,S'点是人的眼睛在A处看到的鱼的像的位置.请完成此光路图.类型4有关透镜的作图13.如图所示,请将下列光路图补充完整.14.请根据近视眼的成因和矫正方法,在如图所示的方框内画出矫正所需的透镜并完成光路图.15.如图所示,一束光射向凸透镜,经折射后,折射光线射到一个平面镜上.请在图中画出射向凸透镜的这束人射光和经平面镜反射的光路,并标出反射角的度数.16.凸透镜成像规律可以通过画光路图去理解.在光路图中凸透镜用图甲所示方法表示,O点为光心,F为其焦点.图乙是运用经过凸透镜的两条特殊光线,所画物体AB经凸透镜成像(A'B' )的光路图.请参照图乙,在图丙中画出物体CD经过凸透镜成像(C'D')的光路图.答案。

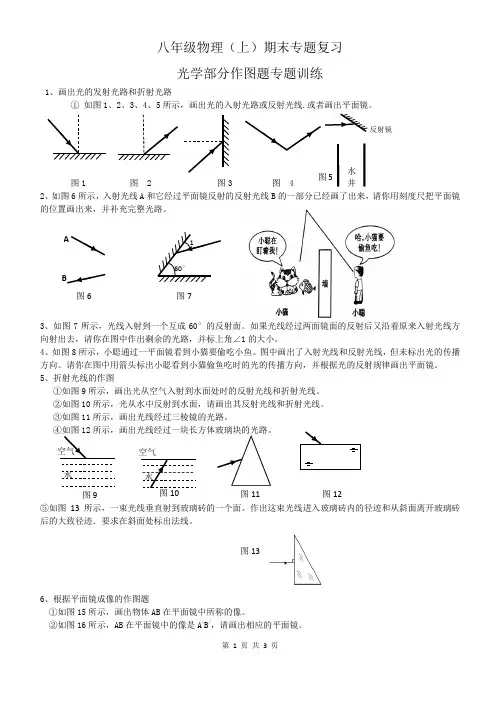

第 1 页 共 3 页八年级物理（上）期末专题复习光学部分作图题专题训练1、画出光的发射光路和折射光路① 如图1、2、3、4、5所示，画出光的入射光路或反射光线.或者画出平面镜。

图1 图 2 图3 图 42、如图6所示，入射光线A 和它经过平面镜反射的反射光线B 的一部分已经画了出来，请你用刻度尺把平面镜的位置画出来，并补充完整光路。

3、如图7所示，光线入射到一个互成60°的反射面。

如果光线经过两面镜面的反射后又沿着原来入射光线方向射出去，请你在图中作出剩余的光路，并标上角∠1的大小。

4、如图8所示，小聪通过一平面镜看到小猫要偷吃小鱼。

图中画出了入射光线和反射光线，但未标出光的传播方向。

请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

5、折射光线的作图①如图9所示，画出光从空气入射到水面处时的反射光线和折射光线。

②如图10所示，光从水中反射到水面，请画出其反射光线和折射光线。

③如图11所示，画出光线经过三棱镜的光路。

⑤如图13所示，一束光线垂直射到玻璃砖的一个面。

作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线。

6、根据平面镜成像的作图题①如图15所示，画出物体AB 在平面镜中所称的像。

空气 水 图9 图11 图12反射镜 水井 图5图6 图7 图8 图13第 2 页 共 3 页②如图16所示，AB 在平面镜中的像是A /B /，请画出相应的平面镜。

③如图17所示，A /是A 在平面镜中的像。

请画出在B 点处的人看到其像的光路图。

④如图18所示，在图中作出物体AB 在平面镜MN 中所成的像。

⑤ 如图21所示，人的眼睛在A 处，人的眼睛通过平面镜看到了点光源S 。

请用作图法画出点光源的光线经平面镜反射进入人的眼睛的光路图。

⑥如图所示，EF 是物体经平面镜所成的像，请你用作图法画出物体的位置。

⑦某发光点S 所发出的两条光线经平面镜反射后形成的光线如图所示，请完成光路图并确定发光点S 的位置．7、关于凸透镜、凹透镜对光的作用作图题：有三种基础性作图①凸透镜的三种基本光路：平行主光轴入射的光、经过焦点的光和经过光心的光。

人教版八上物理专题训练（一）光学作图一1.如图所示，光射在水面上，在图中画出反射光线。

2.请按照要求画图：在图中，做出入射光线，标出反射角。

3.如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数。

4.如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图中完成光路图。

5.自行车尾灯结构如图所示，夜晚当有光照射到尾灯时可起到明显警示作用。

试画出图中这两条光线的反射光线。

6.根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像AʹBʹ。

7.根据平面镜的成像特点，请画出像AʹBʹ所对应的物体。

8.AʹOʹ是AO在平面镜中成的像，如图，请画出平面镜的位置。

9.请利用平面镜成像的特点在图中作出从S发出的一条光线经平面镜反射后过A点的光路图。

10.如图所示，请根据平面镜成像特点，在图中画出“眼睛通过玻璃板看到烛焰顶端”的光路图。

11.A点是蜡烛的位置，它在平面镜中的像的位置在B点，如图所示，请画出在S处看到蜡烛在平面镜中所成像的光路图（保留作图痕迹）。

12.如图是一点光源S发出的光经平面镜反射后的两条反射光线，请根据平面镜成像的特点，在图中确定点光源S及其像Sʹ的位置，并完成光路图。

13.如图所示，在某房间的天花板上装有平面镜M，S是一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

14.如图，一束光沿AO方向从空气斜射入水中，在图中画出折射光线的大致方向。

（按要求作图）15.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。

16.如图所示，OC为折射光线，根据折射光线做出相应的入射光线和反射光线。

17.图中OAʹ是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OBʹ的大致位置。

18.如图所示，光源S发出一条光线射向水面，在水面处发生反射和折射，反射光线经过A点。

请画出入射光线、反射光线和折射光线的大致方向。

人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。

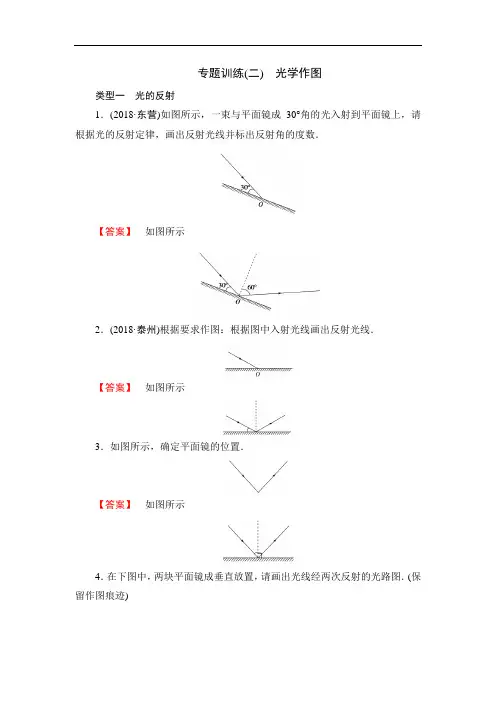

专题训练(二)光学作图类型一光的反射1．(2018·东营)如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数．【答案】如图所示2．(2018·泰州)根据要求作图：根据图中入射光线画出反射光线．【答案】如图所示3．如图所示，确定平面镜的位置．【答案】如图所示4．在下图中，两块平面镜成垂直放置，请画出光线经两次反射的光路图．(保留作图痕迹)【答案】如图所示5．(2018·内江)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．【答案】如图所示类型二平面镜作图6．如下图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．【答案】如图所示7．(2018·贵州三黔)“画出图中S发出的光线经平面镜反射后过P点的光路．【答案】如图所示8．如图所示，请你利用平面镜成像的知识画出点光源S发出的两条光线经平面镜反射后的反射光线．【答案】如图所示9．(2018·十堰)如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S'的位置，并完成光路图【答案】如图所示10．“猴子捞月”的故事同学们耳熟能详．如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示．请画出猴子看到空中月亮的光路图，并保留必要的作图痕迹．【答案】如图所示类型三光的折射11．(2018·咸宁)如图所示，已知光线AO斜射入水中，O为入射点．请作出其反射光线OB和进入水中的折射光线OC的大致方向．【答案】如图所示12．一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．【答案】如图所示13．运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图(保留痕迹)，标出人眼看到车外的范围．【答案】如图所示14．实验台上放置一块较厚的玻璃砖，如图所示．现有一束激光斜射至玻璃砖表面，请你画出玻璃砖上表面反射光线和折射光线光路图，注意用虚线标出法线．【答案】如图所示15．(2018·成都)如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向．【答案】如图所示16．潭清疑水浅，安全记心间．如图所示，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′.【答案】如图所示类型四透镜作图17．(2018·重庆)请按要求完成下列作图：在图中，画出平行于凸选镜主光轴的入射光线AB经透镜折射后的光线．【答案】如图所示18．(2018·常州) 透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如图所示，请在图中通过光路作图标出点光源S的位置【答案】如图所示19．如图所示，请画出烛焰上S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像点S′(F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴)．【答案】如图所示20. (2018·聊城)根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜．【答案】如图所示21．请画出图中两条光线通过凸透镜经凸透镜折射后的光线．【答案】如图所示22．(2018·济宁)在图中的实线框内填上一个合适的透镜．【答案】如图所示。

人教版八年级上册物理重点专题——光学作图方 法 点 拨光学作图的注意事项：(1)要借助直尺、圆规、量角器等工具作图． (2)实际光线、实像画实线；虚像、法线、实际光线的反向延长线、辅助线(如物到平面镜的距离)要画虚线．(3)光线要带箭头,光线与光线之间要连接好,不要断开．(4)作光的反射或折射光路图时，应先在入射点作出法线，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线．(5)当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大． (6)在成像的作图题中，物和像要标上箭头和字母． 一、光的反射1．画出图中入射光线AO 的反射光线并标出反射角的大小．2．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你通过作图标出平面镜的位置，并标出反射角的度数．二、平面镜成像3．如图所示，A 、B 是镜前一点光源S 发出的光线经平面镜M 反射后的两条反射光线，请在图中标出点光源S 和像点S'的位置，并完成光路图(保留作图痕迹)．4．作出图中物体AB在平面镜MN中所成的像A'B'(保留作图痕迹)．5．如图所示，A'B'是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．6．竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图．三、光的折射7．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，请在图中作出反射光线和折射光线．8．如图所示，OB为一束光线在水面的反射光线，O为入射点．请画出入射光线和其进入水中的折射光线．9．如图所示，请在图中画出两条入射光线通过凸透镜后的折射光线．10．如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．11．请在图方框中画出合适的透镜．12．根据入射光线和折射光线，在如图的虚线框内画出适当的透镜．13．根据近视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．14．根据远视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．2．在如图中作出日光灯能照亮的范围及灯光强弱不同的范围．二、光的反射3．如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数．4．如图所示，AB是由点光源S发出的一条入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S的位置．6．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分，请在图中画出AB通过水面反射所成的像．7．牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示．图乙为该过程的简化图，请在图乙中画出A点人眼通过平面镜看到病人口腔B点的光路图．四、光的折射9．一束光垂直于玻璃三棱镜的一个面射入，如图所示，请在图中完成这束入射光的光路图．10．如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心O处，请你大致画出由空气进入玻璃砖时发生折射现象的光路图(作图时需标出法线)．五、透镜11．请完成光路图．12．如图所示，请画出这束光线经过凹透镜后的折射光线．13．如图所示，F为凹透镜的焦点，OO'为凹透镜的主光轴，AB为经凹透镜折射后的一条平行于主光轴的光线，在凹透镜的右侧有一平面镜NM，它与主光轴OO'成60°角，请画出这条折射光线对应的入射光线和经平面镜反射后的反射光线．15．如图所示，补全入射光线，找出A'的物点A．16．如图所示，S为蜡烛，S'为蜡烛通过凸透镜所成的像，请通过作光路图的方法在图中标出凸透镜(用凸透镜符号表示)和其左焦点F的位置．17．如图所示，是远视眼的矫正原理图，请你在方框内填入合适的光学元件并完成矫正后的光路．18．如所示，是近视眼的矫正原理图，在图中的方框内画出适当的透镜，使像成在视网膜上．参考答案专题突破1．2．3．4．5．6．7．8．9．10．11．12．13．14．过关检测1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。

人教版八年级上册物理重点专题——光学作图方 法 点 拨光学作图的注意事项：(1)要借助直尺、圆规、量角器等工具作图． (2)实际光线、实像画实线；虚像、法线、实际光线的反向延长线、辅助线(如物到平面镜的距离)要画虚线．(3)光线要带箭头,光线与光线之间要连接好,不要断开．(4)作光的反射或折射光路图时，应先在入射点作出法线，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线．(5)当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大． (6)在成像的作图题中，物和像要标上箭头和字母． 一、光的反射1．画出图中入射光线AO 的反射光线并标出反射角的大小．2．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你通过作图标出平面镜的位置，并标出反射角的度数．二、平面镜成像3．如图所示，A 、B 是镜前一点光源S 发出的光线经平面镜M 反射后的两条反射光线，请在图中标出点光源S 和像点S'的位置，并完成光路图(保留作图痕迹)．4．作出图中物体AB在平面镜MN中所成的像A'B'(保留作图痕迹)．5．如图所示，A'B'是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．6．竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图．三、光的折射7．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，请在图中作出反射光线和折射光线．8．如图所示，OB为一束光线在水面的反射光线，O为入射点．请画出入射光线和其进入水中的折射光线．9．如图所示，请在图中画出两条入射光线通过凸透镜后的折射光线．10．如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．11．请在图方框中画出合适的透镜．12．根据入射光线和折射光线，在如图的虚线框内画出适当的透镜．13．根据近视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．14．根据远视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．2．在如图中作出日光灯能照亮的范围及灯光强弱不同的范围．二、光的反射3．如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数．4．如图所示，AB是由点光源S发出的一条入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S的位置．6．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分，请在图中画出AB通过水面反射所成的像．7．牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示．图乙为该过程的简化图，请在图乙中画出A点人眼通过平面镜看到病人口腔B点的光路图．四、光的折射9．一束光垂直于玻璃三棱镜的一个面射入，如图所示，请在图中完成这束入射光的光路图．10．如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心O处，请你大致画出由空气进入玻璃砖时发生折射现象的光路图(作图时需标出法线)．五、透镜11．请完成光路图．12．如图所示，请画出这束光线经过凹透镜后的折射光线．13．如图所示，F为凹透镜的焦点，OO'为凹透镜的主光轴，AB为经凹透镜折射后的一条平行于主光轴的光线，在凹透镜的右侧有一平面镜NM，它与主光轴OO'成60°角，请画出这条折射光线对应的入射光线和经平面镜反射后的反射光线．15．如图所示，补全入射光线，找出A'的物点A．16．如图所示，S为蜡烛，S'为蜡烛通过凸透镜所成的像，请通过作光路图的方法在图中标出凸透镜(用凸透镜符号表示)和其左焦点F的位置．17．如图所示，是远视眼的矫正原理图，请你在方框内填入合适的光学元件并完成矫正后的光路．18．如所示，是近视眼的矫正原理图，在图中的方框内画出适当的透镜，使像成在视网膜上．参考答案专题突破1．2．3．4．5．6．7．8．9．10．11．12．13．14．过关检测1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。

一、如图1所示，画出点光源S 照在不透明物体AB 上在光屏MN 上出现的影子B A ''；二、如图2所示，画出井底青蛙在井外的视觉范围；三、如图3所示，画出点光源S 照亮窗外的区域四、如图4所示，画出眼睛能看到窗外的区域眼睛越靠近孔，看到的视野范围越________。

五、如图5所示，画出光源AB 经过小孔在光屏MN 上的像B A ''六、如图6所示，画出在室内看到室外整棵树全貌的区域。

小孔成像的像的特点： 像的性质：_________的实像，像的大小：与像到小孔的距离与物到小孔的距离的比值有关，且比值越大，像越-______，像的形状：与小孔的大小，形状无关，只与物体的形状有关。

七、如图所示，在地面上竖直竖立一长杆AB ，图中带箭头的线是一束照到地面的太阳光，请作出长杆AB 在地面上的影子.AB M N S 图1 S图3 图2图4 M N A B图5 图6第十四次一、已知一束光与水平方向成︒30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置；二、已知一束光与水平面夹角为︒60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；三、潜望镜中两块平面镜平行放置与水平方向成︒45夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路；四、作出下列反射现象中的反射光线五、两块平面镜相互成︒60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。

六、如图所示，请画出这位同学在平面镜中看到足球的光路（只画一条光线即可）．七、光电转换接收器接收，再通过显示器显示出来。

若反射到光电转换接收器的光点由S 1移向S 2，则表明被监视的液面________，若接收器上接收到的光点由S 2移到S 3，则说明被监视的液面________ (选填“上升”或“下降”)。

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图．方法技巧：(1)光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；(2)平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；(3)在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；(4)作图时要注意线的虚实，箭头的方向．反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛．类型1光的反射作图1．(汕尾中考)在图中画出反射光线并标出反射角．2．(徐州中考)如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线．3．潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．4．A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置．类型2平面镜成像作图5．根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A′.6．(遵义中考)小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像．7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．8．如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线．类型3光的折射作图9．(泰安中考)如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向．10．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E 处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.11．(茂名中考)如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图．类型4综合12．(赤峰中考)如图所示，鱼缸侧壁有一平面镜，画出光线SA经平面镜反射后的反射光线和该反射光线射出水面后的折射光线的大致方向．13．(黄冈中考)小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．14．(大庆中考)如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．第三章作图综合能力提高训练（答案张贴在班级）1、如下面图1所示，一束光沿水平方向射到平面镜上，请在图中画出这束光的反射光线。

光学作图专题一、作图题1、如图10中S是发光点， S′经凸透镜所在的虚像。

(1)画出入射光线SA的折射光线的位置。

(2)作图确定此透镜的焦点。

2、（1）如图下左所示，F1、F2为凸透镜焦点。

CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜反射后的光线。

(2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）．3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。

4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置；8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。

请作图说明其看到的像的光路图。

9、如图，黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。

10、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线．11、按照题目要求完成作图：（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。

请在图10中作出通过细管看见物块的入射光线。

12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。

请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。

人教版八上物理小专题（三）光学作图1.成语“凿壁偷光”，是指西汉匡衡凿穿墙壁引邻家之烛光读书一事（如图所示）。

其原理可简化成如图乙所示的模型：S为邻家烛焰，ABCD是匡衡在厚墙壁上凿穿的方形孔洞，请作出邻家蜡烛S 在匡衡家照亮的范围（用阴影线表示），完成相应光路图。

2.点光源S表示太阳，AB箭头表示小鸟，画出阳光下飞行的小鸟在地面上的影子AʹBʹ。

3.图中MN为平面镜，OB为入射光线AO的反射光线。

请在图中画出光线AO并标出入射角的度数。

4.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

5.如图所示，一束光线与水平方向成60∘角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

6.一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分，请在图中画出AB通过水面反射所成的像AʹBʹ。

7.请在图中画出三角形ABC在平面镜MN中所成的像。

8.如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点Sʹ的位置，并完成光路图。

9.竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币（如图中点A所示），请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。

10.如图所示，Sʹ为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路图。

11.如图所示是一点光源S发出的光射向平面镜，请根据平面镜成像的特点，在图中确定点光源S及其像Sʹ的位置，并完成光路图。

12.如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。

请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

13.如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线。

14.如图所示是由点光源S发出的两束光，由水射入空气中，请画出它们的折射光线。

（7）光学作图一、操作题1.如图所示，A点为路灯的一发光点，MN为灯下站立着的人，请作出人在路灯下的影子。

2.如图是投影仪的简化结构图。

请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。

3.如图，两堵墙之间有一扇窗，E代表眼睛，请画出小华看到窗外的视野范围（用斜阴影线表示）。

4.如图所示，一束激光a斜射到玻璃砖上，结果在墙壁AB上玻璃砖的左右两侧，各出现了一个光斑，请画出形成两个光斑的光路图。

5.完成图中的光路图。

6.如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光，经竖直玻璃砖AB面反射后通过M点，请在图中画出入射光线、反射光线及该入射光线在玻璃砖中的折射光线的大致方向。

7.如图所示，由水中射出一束光ab照射到凹透镜上，该光束与凹透镜的主光轴平行（F为凹透镜的焦点，O为光心）。

请画出ab光束在水中的入射光线和通过凹透镜后的折射光线。

8.如图所示，一束光线从水中斜射向空气。

请在图中画出反射光线和折射光线的大致方向。

9.请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。

10.在图中作出蜡烛AB通过小孔在半透明纸上的像A B''。

参考答案1.答案：如图所示解析：过A点和人的头顶M作一条光线，这条光线和地面的交点就是影子的最右端的位置。

2.答案：如图所示解析：过焦点的光线经凸透镜折射后折射光线平行于主光轴，入射到平面镜上；过入射点垂直于︒-︒=︒，再根据反射角等于入射角画出反射光线。

镜面画出法线，图中入射角为9045453.答案：如图所示解析：E 代表眼睛，分别作过墙的右下端和右上端的射向E 点的两条光线，则窗外两条光线之间为小华看到窗外的视野范围。

4.答案：如图所示解析：激光斜射到玻璃砖上发生反射，在法线上侧的空气中画出反射光线，且使反射角等于入射角，反射光线与墙壁的交点为M ；光线从空气斜射入玻璃砖时，折射光线向法线偏折，折射角小于入射角，据此作出第一次折射的折射光线；光线从玻璃砖射入空气中时，折射角大于入射角，并且进入玻璃砖的光线和离开玻璃砖的光线平行，据此作出第二次折射的折射光线，该光线与墙壁的交点为M '；M M '、即为两个光斑所在位置。
