H3C 链路聚合操作与案例

H3C和CISCO交换机做聚合配置实例教学H3C和CISCO交换机做聚合配置实例教学端口聚合也叫做以太通道，主要用于交换机之间连接。

那么两种不同的交换机怎么做聚合配置呢?下面跟yjbys店铺一起来看看H3C和CISCO交换机做聚合配置实例教程，希望对同学们学习交换机有所帮助!一、网络环境本网络是xx大厦，3台交换机做端口聚合的课题网络环境：H3C_A交换机<----------------->H3C_B交换机<----- ----------------------->cisco(3560)交换机H3C_B交换机做为中心交换机由于带宽需要，加上该9楼上了很多美国著名的avocentKVM的监控设备，需要很大的带宽，因此做了4组的端口链路聚合的需要因此以下配置命令1、H3C_A的.配置如下：(动态链路聚合，LACP默认启动)[H3C_A]sys[H3C_A]int bridge-aggregation 1[H3C_A]link-aggregation mode dynamil[H3C_A]int giabthernet1/0/26[H3C_A_giabthernet1/0/26]duplex full[H3C_A_giabthernet1/0/26]speed 1000[H3C_A_giabthernet1/0/26]port link-type trunk[H3C_A_giabthernet1/0/26]port trunk permit vlan all因此，其它三个端口都是一样，如以上配置就可以了，同时H3C_B也是同样如H3C_A的配置一样，配好了，检查下端口的问题。

2、思科的配置[cisco]int port-channel 2[cisco]swit trunk encapsulation dot1q[cisco]swit mode trunk[cisco]swit trunk allowed vlan all[cisco]进入端口模式配置[cisco]int gig0/19[cisco]duplex full[cisco]speed 1000[cisco]swit trun encapsulation dot1q[cisco]swit mode trunk[cisco]swit trunk allowed vlan all[cisco]channel-group 2 mode active其它的端口同样的配置配置好了在H3C交换机用 dis link-aggregation summary查看信息同时，在思科交换机用show ethernetchannel summary查看信息最后经过上面的配置，端口聚合就可以通了。

华为、H3C和锐捷：⼀起学习链路聚合怎么配置？华为1）创建eth-trunk接⼝，并配置允许通过的VLAN。

#配置Stack。

system-viewsysname stackinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit#配置PE。

system-viewsysname PEinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit2）加⼊eth-trunk的成员接⼝。

#配置Stack。

interface gigabitethernet 1/0/4eth-trunk 10quitinterface gigabitethernet 2/0/4eth-trunk 10quit#配置PE。

interface gigabitethernet 1/0/1eth-trunk 10quitinterface gigabitethernet 1/0/2eth-trunk 10quit3）在堆叠设备上开启eth-trunk接⼝流量本地优先转发功能。

local-preference enableinterface eth-trunk 10local-preference enablequit4）配置⼆层转发功能。

#配置Stack。

vlan batch 2 3interface gigabitethernet 1/0/3port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 2/0/3port link-type trunkport trunk allow-pass vlan 3quit#配置Switch1。

system-viewsysname switch1vlan 2quitinterface gigabitethernet 0/0/1port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 0/0/2port link-type trunkport trunk allow-pass vlan 2quit#配置Switch2。

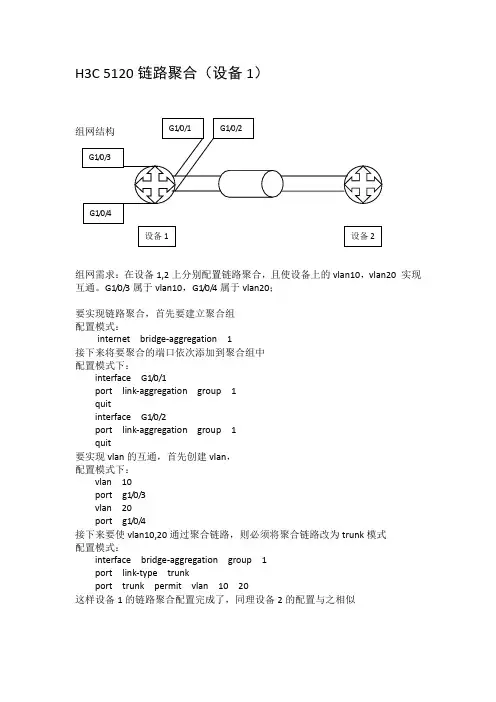

组网需求：在设备1,2上分别配置链路聚合，且使设备上的vlan10，vlan20 实现互通。

G1/0/3属于vlan10，G1/0/4属于vlan20；要实现链路聚合，首先要建立聚合组配置模式：internet bridge-aggregation 1接下来将要聚合的端口依次添加到聚合组中配置模式下：interface G1/0/1port link-aggregation group 1quitinterface G1/0/2port link-aggregation group 1quit要实现vlan的互通，首先创建vlan，配置模式下：vlan 10port g1/0/3vlan 20port g1/0/4接下来要使vlan10,20通过聚合链路，则必须将聚合链路改为trunk模式配置模式：interface bridge-aggregation group 1port link-type trunkport trunk permit vlan 10 20这样设备1的链路聚合配置完成了，同理设备2的配置与之相似组网需求：在设备1,2上分别配置链路聚合，且使设备上的vlan10，vlan20 实现互通。

G1/0/3属于vlan10，G1/0/4属于vlan20；要实现链路聚合，首先要建立聚合组配置模式：Link-aggregation group 1 mode manual接下来将要聚合的端口依次添加到聚合组中配置模式下：interface G1/0/1port link-aggregation group 1port link-type trunkport trunk permit vlan 10 20quitinterface G1/0/2port link-aggregation group 1port link-type trunkport trunk permit vlan 10 20quit要实现vlan的互通，首先创建vlan，配置模式下：vlan 10port g1/0/3vlan 20port g1/0/4这样实现互通后的聚合链路，协商速率为200Mbps/s（5120为千兆，36为百兆）。

操作手册接入分册链路聚合目录目录第1章链路聚合配置..............................................................................................................1-11.1 链路聚合简介.....................................................................................................................1-11.1.1 链路聚合的作用.......................................................................................................1-11.1.2 链路聚合的基本概念................................................................................................1-11.1.3 链路聚合的模式.......................................................................................................1-31.1.4 聚合组的负载分担类型............................................................................................1-51.2 配置静态聚合组..................................................................................................................1-61.3 配置动态聚合组..................................................................................................................1-71.4 聚合接口基本配置............................................................................................................1-101.4.1 配置聚合接口描述信息..........................................................................................1-101.4.2 配置三层聚合接口/三层聚合子接口的最大传输单元MTU......................................1-101.4.3 开启聚合接口链路状态变化Trap功能....................................................................1-111.4.4 关闭聚合接口.........................................................................................................1-111.5 链路聚合显示与维护........................................................................................................1-121.6 链路聚合典型配置举例.....................................................................................................1-121.6.1 组网需求................................................................................................................1-121.6.2 组网图....................................................................................................................1-131.6.3 配置步骤................................................................................................................1-13本文中标有“请以实际情况为准”的特性描述，表示各型号对于此特性的支持情况可能不同，本节将对此进行说明。

一、实验目的1. 了解链路聚合的基本概念和原理。

2. 掌握二层链路聚合的配置方法。

3. 熟悉链路聚合在实际网络中的应用场景。

二、实验环境1. 交换机：两台H3C S5700交换机2. 网线：直通网线若干3. 计算机终端：2台三、实验步骤1. 拓扑搭建：将两台交换机通过网线连接，并连接一台计算机终端用于配置和测试。

2. 配置交换机：1. 在交换机SW1上：- 创建链路聚合组：`system-view`，`link-aggregation group 1 mode manual`。

- 将接口加入聚合组：`interface GigabitEthernet 0/0/1`，`link-aggregation group 1`。

- 创建VLAN：`vlan 10`。

- 将接口划入VLAN：`interface GigabitEthernet 0/0/1`，`port vlan 10`。

- 将接口设置为trunk模式：`interface GigabitEthernet 0/0/1`，`port trunk allow-pass vlan 10`。

2. 在交换机SW2上：- 配置与SW1一致的链路聚合组、VLAN和trunk模式。

3. 测试链路聚合：1. 在计算机终端上配置IP地址，并确保与交换机SW1的VLAN 10在同一网段。

2. 使用ping命令测试计算机终端与另一台计算机终端之间的连通性。

四、实验结果与分析1. 链路聚合成功：在配置完成后，使用ping命令测试计算机终端之间的连通性，结果显示连通性良好，说明链路聚合配置成功。

2. 带宽提升：链路聚合将多个物理接口聚合为一个逻辑接口，从而提高了链路的带宽。

在实际应用中，可以根据需要配置链路聚合组中的端口数量，以实现更高的带宽。

3. 故障备份：链路聚合支持故障备份功能，当其中一个链路出现故障时，其他链路可以自动接管流量，保证网络的稳定性。

五、实验结论1. 链路聚合是一种提高网络带宽和稳定性的有效方法。

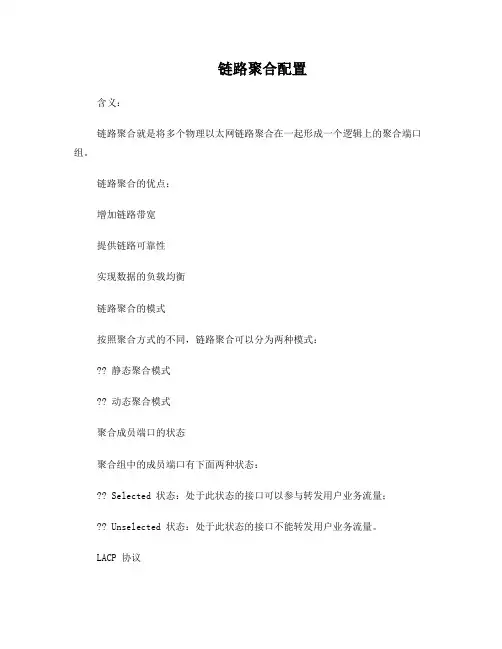

链路聚合配置含义：链路聚合就是将多个物理以太网链路聚合在一起形成一个逻辑上的聚合端口组。

链路聚合的优点：增加链路带宽提供链路可靠性实现数据的负载均衡链路聚合的模式按照聚合方式的不同，链路聚合可以分为两种模式：?? 静态聚合模式?? 动态聚合模式聚合成员端口的状态聚合组中的成员端口有下面两种状态：?? Selected 状态：处于此状态的接口可以参与转发用户业务流量；?? Unselected 状态：处于此状态的接口不能转发用户业务流量。

LACP 协议LACP（Link Aggregation Control Protocol，链路聚合控制协议）是一种基于IEEE802.3ad 标准的协议。

LACP 协议通过LACPDU（Link Aggregation Control Protocol Data Unit，链路聚合控制协议数据单元）与对端交互信息。

处于动态聚合组中的接口会自动使能 LACP 协议，该接口将通过发送LACPDU 向对端通告自己的系统LACP 协议优先级、系统MAC、端口的LACP 协议优先级、端口号和操作Key。

对端接收到LACPDU 后，将其中的信息与其它接口所收到的信息进行比较，以选择能够处于Selected 状态的接口，从而双方可以对接口处于Selected 状态达成一致。

操作Key操作Key 是在链路聚合时，聚合控制根据成员端口的某些配置自动生成的一个配置组合，包括端口速率、双工模式和链路状态的配置（统称为端口属性配置）。

在聚合组中，处于 Selected 状态的成员端口有相同的操作Key。

初步认为是一个组一个key值！可是有聚合ID啊？？？那key就是按照主接口的属性，生成的本聚合组的接口标准属性！聚合组的负载分担类型聚合组可以分为两种类型：负载分担聚合组和非负载分担聚合组。

目前S3610&S5510 系列交换机仅支持负载分担聚合组。

负载分担规则如下：?? 报文的二层转发使用源 MAC 地址和目的MAC 地址作为依据计算所采用的负载分担模式（即决定使用聚合组中哪个端口来转发该报文）；?? 报文的三层转发使用源 IP 地址和目的IP 地址作为依据计算所采用的负载分担模式（即决定使用聚合组中哪个端口来转发该报文）。

1 以太网链路聚合配置任务简介表1-5 以太网链路聚合配置任务简介配置任务说明详细配置配置聚合组配置静态聚合组二者必选其一1.3.1 配置动态聚合组 1.3.2聚合接口相关配置配置聚合接口的描述信息可选 1.4.1 配置三层聚合接口MTU 可选 1.4.2 配置处理或转发三层聚合接口流量的业务处理板可选 1.4.3 开启聚合接口链路状态变化Trap功能可选 1.4.4 限制聚合组内选中端口的数量可选 1.4.5 关闭聚合接口可选 1.4.6 恢复聚合接口的缺省配置可选 1.4.7配置聚合负载分担配置聚合负载分担类型可选 1.5.1配置聚合负载分担为本地转发优先可选 1.5.2 配置聚合流量重定向功能可选 1.6 2 1.3 配置聚合组请根据需要聚合的以太网接口类型来配置相应类型的聚合组：当需要聚合的是二层以太网接口时，请配置二层聚合组；当需要聚合的是三层以太网接口时，请配置三层聚合组。

聚合链路的两端应配置相同的聚合模式。

●配置或使能了下列功能的端口将不能加入二层聚合组：RRPP（请参见“可靠性配置指导/RRPP”）、MAC地址认证（请参见“安全配置指导/MAC地址认证”）、端口安全模式（请参见“安全配置指导/端口安全”）、报文过滤功能（请参见“安全配置指导/防火墙”）、以太网帧过滤功能（请参见“安全配置指导/防火墙”）、IP Source Guard功能（请参见“安全配置指导/IP Source Guard”）、802.1X功能（请参见“安全配置指导/802.1X”）以及Portal免认证规则源接口（请参见“安全配置指导/Portal”）。

●配置或使能了下列功能的接口将不能加入三层聚合组：IP地址（请参见“三层技术-IP业务配置指导/IP地址”）、DHCP客户端（请参见“三层技术-IP业务配置指导/DHCP”）、BOOTP客户端（请参见“三层技术-IP业务配置指导/DHCP”）、VRRP功能（请参见“可靠性配置指导/VRRP”）和Portal功能（请参见“安全配置指导/Portal”）。

H3C交换机配置链路聚合H3C交换机配置链路聚合如何?要如何弄H3C交换机配置链路聚合.下面是店铺收集整理的H3C交换机配置链路聚合，希望对大家有帮助~~H3C交换机配置链路聚合创建聚合组1(根据具体情况选择下面两种方式之一)。

l采用静态聚合模式：创建二层聚合接口1system-view[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] quitl采用动态聚合模式：创建二层聚合接口，并配置动态聚合模式system-view[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] link-aggregation mode dynamic# 将以太网端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入聚合组1。

[SwitchA] interface GigabitEthernet 1/0/1[SwitchA-GigabitEthernet1/0/1] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/1] interface GigabitEthernet 1/0/2[SwitchA-GigabitEthernet1/0/2] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/2] interface GigabitEthernet 1/0/3[SwitchA-GigabitEthernet1/0/3] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/3] quit# 配置二层聚合接口1所属VLAN，并将该配置批量下发到各成员端口上。

H3C-5120交换机链路聚合配置1. 概述链路聚合技术（Link Aggregation，简称LAG）通过将多个物理链路聚合成一个逻辑链路，实现带宽的叠加，提高链路的可靠性和性能。

本文档将介绍如何在H3C-5120交换机上配置链路聚合。

2. 配置步骤以下是在H3C-5120交换机上配置链路聚合的步骤：步骤1：创建链路聚合组1. 进入交换机的命令行界面（CLI）。

2. 使用以下命令创建一个链路聚合组：[SW1] interface Bridge-Aggregation <聚合组编号>[SW1-Bridge-Aggregation1] description <描述信息>[SW1-Bridge-Aggregation1] quit其中，`<聚合组编号>`是链路聚合组的编号，可取1到8的任意数值；`<描述信息>`是对链路聚合组的描述，可根据实际情况填写。

步骤2：添加物理链路到链路聚合组1. 使用以下命令将物理链路添加到链路聚合组中：[SW1] interface <物理链路编号>[SW1-<物理链路>] description <描述信息>[SW1-<物理链路>] port link-aggregation group <聚合组编号> // 添加到聚合组[SW1-<物理链路>] quit其中，`<物理链路编号>`是要添加的物理链路的编号；`<描述信息>`是对该物理链路的描述；`<聚合组编号>`是要添加到的聚合组的编号。

步骤3：启用链路聚合1. 使用以下命令启用链路聚合：[SW1] interface Bridge-Aggregation <聚合组编号> // 进入聚合组[SW1-Bridge-Aggregation1] enable[SW1-Bridge-Aggregation1] quit步骤4：验证配置1. 使用以下命令验证链路聚合配置：[SW1] display interface Bridge-Aggregation <聚合组编号>确保显示的信息中，"Link Type "为"Aggre"，表示链路聚合已成功配置。

H3C华三链路聚合的原理及配置1.链路聚合的作⽤：将多条物理链路捆绑在⼀起形成⼀条以太⽹逻辑链路，实现增加链路带宽的⽬的，同时这些捆绑在⼀起的链路通过相互动态备份，可以有效地提⾼链路的可靠性2.聚合模式：⑴静态聚合：⼀旦配置好后，端⼝的选中/⾮选中状态就不会受⽹络环境的影响，⽐较稳定⑵动态聚合：通过LACP协议实现，能够根据对端和本端的信息调整端⼝的选中/⾮选中状态，⽐较灵活3.静态聚合的⼯作机制⑴参考端⼝的选举：⽤来选择聚合成员端⼝的标准端⼝；优先级->全双⼯/⾼速率->全双⼯/低速率->半双⼯/⾼速率->半双⼯/低速率的优先次序，若优先级相同则选择端⼝号最⼩的的端⼝⑵确定成员端⼝状态为选中端⼝①端⼝要处于up状态②端⼝的操作key和属性类配置与参考端⼝要相同③聚合组中候选端⼝的数量没有超过上限*操作key：⽤于选择链路聚合成员端⼝的配置信息，由参考端⼝的第⼆类配置⽣成，第⼆类配置与操作Key⼀致，端⼝才能被选中*属性类配置：包括速率、双⼯模式、链路状态(UP/DOWN）这三项配置，速率和双⼯模式会参与参考端⼝选举，链路状态会影响成员端⼝是否被选中*端⼝的第⼀类配置：不参与操作Key计算的配置信息；例如：MVRP、MSTP等*端⼝的第⼆类配置：参与操作Key计算的配置信息；例如：Vlan配置、端⼝类型、QinQ、Mac地址学习配置4.动态聚合的⼯作机制⑴参考端⼝的选举：⽤来选择聚合成员端⼝的标准端⼝；设备ID越⼩的优先，设备ID=LACP优先级+MAC地址（LACP优先级默认为32768），如果优先级相同再⽐较其系统MAC地址，MAC地址越⼩其设备ID越⼩聚合端⼝ID⼩的优先，端⼝ID=端⼝优先级+端⼝编号（端⼝优先级默认为32768）⑵确定成员端⼝状态为选中端⼝①端⼝要处于up状态②端⼝的操作key和属性类配置与参考端⼝要相同③聚合组中候选端⼝的数量没有超过上限5.静态聚合的配置⑴组⽹图⑵配置步骤①配置S1# 创建⼆层聚合接⼝1[S1] interface bridge-aggregation 1[S1-Bridge-Aggregation1] quit# 分别将端⼝GigabitEthernet1/0/1和GigabitEthernet1/0/2加⼊到聚合组1中。

链路聚合配置含义：链路聚合就是将多个物理以太网链路聚合在一起形成一个逻辑上的聚合端口组。

链路聚合的优点：增加链路带宽提供链路可靠性实现数据的负载均衡链路聚合的模式按照聚合方式的不同，链路聚合可以分为两种模式：静态聚合模式动态聚合模式聚合成员端口的状态聚合组中的成员端口有下面两种状态：Selected 状态：处于此状态的接口可以参与转发用户业务流量；Unselected 状态：处于此状态的接口不能转发用户业务流量。

LACP 协议LACP（Link Aggregation Control Protocol，链路聚合控制协议）是一种基于IEEE802.3ad 标准的协议。

LACP 协议通过LACPDU（Link Aggregation Control Protocol Data Unit，链路聚合控制协议数据单元）与对端交互信息。

处于动态聚合组中的接口会自动使能LACP 协议，该接口将通过发送LACPDU 向对端通告自己的系统LACP 协议优先级、系统MAC、端口的LACP 协议优先级、端口号和操作Key。

对端接收到LACPDU 后，将其中的信息与其它接口所收到的信息进行比较，以选择能够处于Selected 状态的接口，从而双方可以对接口处于Selected 状态达成一致。

操作Key操作Key 是在链路聚合时，聚合控制根据成员端口的某些配置自动生成的一个配置组合，包括端口速率、双工模式和链路状态的配置（统称为端口属性配置）。

在聚合组中，处于Selected 状态的成员端口有相同的操作Key。

初步认为是一个组一个key值！可是有聚合ID啊？？？那key就是按照主接口的属性，生成的本聚合组的接口标准属性！聚合组的负载分担类型聚合组可以分为两种类型：负载分担聚合组和非负载分担聚合组。

目前 S3610&S5510 系列交换机仅支持负载分担聚合组。

负载分担规则如下：报文的二层转发使用源 MAC 地址和目的MAC 地址作为依据计算所采用的负载分担模式（即决定使用聚合组中哪个端口来转发该报文）；报文的三层转发使用源 IP 地址和目的IP 地址作为依据计算所采用的负载分担模式（即决定使用聚合组中哪个端口来转发该报文）。

交换机二层链路聚合实验实验拓扑图如下：如拓扑图所示：路由器的g0/0端口连接三层交换机SW1的g1/0/10端口，三层交换机SW1的g1/0/1和g1/0/2端口连接另一个交换机SW2的g1/0/1和g1/0/2，组成一个端口聚合组；三层交换机SW1的端口属于VLAN 100；交换机SW2的端口也属于VLAN100。

并且三层交换机SW1上进行DHCP设置，让PC_4和PC_5通过DHCP自动获取IP地址。

路由器上的设置：[H3C]int g0/0Ip address 192.168.100.1 24Quit三层交换机SW1上的设置：[H3C]Sysname SW1[H3C]Vlan 100[H3C-vlan100]Port g1/0/10 g1/0/3[H3C-vlan100]quitInt vlan 100Ip address 192.168.100.2 24[SW1]int Bridge-Aggregation 1 创建端口聚合组1[SW1-Bridge-Aggregation1]quit[SW1]int range g1/0/1 to g1/0/2 进入到端口组，并把端口g1/0/1和g1/0/2加入[SW1-if-range]port link-mode bridge 设置端口组工作层模式为二层桥接模式[SW1-if-range]port link-aggregation group 1 把端口组加入到聚合组1[SW1-if-range]quit[SW1]int Bridge-Aggregation 1 再次进入端口聚合组[SW1-Bridge-Aggregation1]port link-type trunkConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW1-Bridge-Aggregation1]port trunk permit vlan allConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW1-Bridge-Aggregation1]quit[SW1]dhcp server ip-pool vlan100pool[SW1-dhcp-pool-vlan100pool]network 192.168.100.0 mask 255.255.255.0[SW1-dhcp-pool-vlan100pool]dns-list 114.114.114.114[SW1-dhcp-pool-vlan100pool]gateway-list 192.168.100.2 网关是三层交换机vlan100的管理IP [SW1-dhcp-pool-vlan100pool]quit[SW1]int vlan 100[SW1-Vlan-interface100]dhcp select server[SW1-Vlan-interface100]dhcp server apply ip-pool vlan100pool[SW1-Vlan-interface100]quit[SW1]dhcp server forbidden-ip 192.168.100.1 192.168.100.99[SW1]dhcp enable[SW1]dis link-aggregation summary 查看创建的端口聚合信息Aggregation Interface Type:BAGG -- Bridge-Aggregation, BLAGG -- Blade-Aggregation, RAGG -- Route-Aggregation, SCH-B --Schannel-BundleAggregation Mode: S -- Static, D -- DynamicLoadsharing Type: Shar -- Loadsharing, NonS -- Non-LoadsharingActor System ID: 0x8000, 2a6b-c22d-0100AGG AGG Partner ID Selected Unselected Individual Share Interface Mode Ports Ports Ports Type--------------------------------------------------------------------------------BAGG1 S None 2 0 0Shar[SW1]dis link-aggregation member-portFlags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,D -- Synchronization,E -- Collecting,F -- Distributing,G -- Defaulted, H -- ExpiredGigabitEthernet1/0/1:Aggregate Interface: Bridge-Aggregation1Port Number: 2Port Priority: 32768Oper-Key: 1GigabitEthernet1/0/2:Aggregate Interface: Bridge-Aggregation1Port Number: 3Port Priority: 32768Oper-Key: 1[SW1]dis int Bridge-Aggregation 1Bridge-Aggregation1Current state: UPIP packet frame type: Ethernet II, hardware address: 2a6b-c22d-0100Description: Bridge-Aggregation1 InterfaceBandwidth: 2000000 kbp s 这里可以看见端口聚合让链路带宽变成2G 2Gbps-speed mode, full-duplex modeLink speed type is autonegotiation, link duplex type is autonegotiationPVID: 1Port link-type: TrunkVLAN Passing: 1(default vlan), 100VLAN permitted: 1(default vlan), 2-4094Trunk port encapsulation: IEEE 802.1qLast clearing of counters: NeverLast 300 second input: 0 packets/sec 0 bytes/sec 0%Last 300 second output: 0 packets/sec 0 bytes/sec 0%Input (total): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesInput (normal): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesInput: 0 input errors, 0 runts, 0 giants, 0 throttles0 CRC, 0 frame, 0 overruns, 0 aborts0 ignored, 0 parity errorsOutput (total): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesOutput (normal): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesOutput: 0 output errors, 0 underruns, 0 buffer failures0 aborts, 0 deferred, 0 collisions, 0 late collisions0 lost carrier, 0 no carrier交换机SW2上的设置：[H3C]sysname SW2[SW2]int Bridge-Aggregation 1[SW2-Bridge-Aggregation1]quit[SW2]int range g1/0/1 to g1/0/2[SW2-if-range]port link-mode bridge[SW2-if-range]port link-aggregation group 1[SW2-if-range]quit[SW2]int Bridge-Aggregation 1[SW2-Bridge-Aggregation1]port link-type trunkConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW2-Bridge-Aggregation1]port trunk permit vlan allConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW2-Bridge-Aggregation1]quit[SW2]Vlan 100[SW2-vlan100]Port g1/0/10接着先启动PC_4，让其先获取到IP：192.168.100.100，并进行ping测试：可以发现可以ping通路由器路由器上测试ping此PC_4，也可以ping通：接着再启动PC_5，让其获取到IP：192.168.100.101，并进行ping测试：发现可以ping通PC_5。

H3C VRRP+MSTP+链路聚合实践拓扑配置步骤设备A的配置#配置端口g 1/0/22属于VLAN 300、g 1/0/2属于VLAN 200、g 1/0/1属于VLAN 100。

<SwitchA> system-view[SwitchA] vlan30[SwitchA-vlan 30] port GigabitEthernet 1/0/22[SwitchA-vlan30] quit[SwitchA] vlan 100[SwitchA-vlan100] port GigabitEthernet 1/0/1[SwitchA-vlan100] quit[SwitchA] vlan 200[SwitchA-vlan200] port GigabitEthernet 1/0/2[SwitchA-vlan200] quit#创建二层聚合接口1。

[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] quit#分别将端口GigabitEthernet 1/0/23和GigabitEthernet 1/0/24加入到聚合组1中。

[SwitchA] interface GigabitEthernet 1/0/23[SwitchA- GigabitEthernet 1/0/23] port link-aggregation group 1 [SwitchA-GigabitEthernet 1/0/23] quit[SwitchA] interface GigabitEthernet 1/0/24[SwitchA-GigabitEthernet 1/0/24] port link-aggregation group 1 [SwitchA-GigabitEthernet 1/0/24] quit#配置二层聚合接口1为Trunk端口，并允许VLAN 101和102的报文通过。

H3C交换机链路聚合的典型配置静态链路聚合的典型配置一、组网需求：两台H3C S3500-EA A,B之间做静态链路聚合。

这里假设e1/0/1,e1/0/2,e1/0/3端口都是trunk端口，允许vlan 10,20,30通过二、配置步骤：(1)设备A上的配置#创建二层聚合端口[switch-A] interface Bridge-Aggregation 1[switch-A-Bridge-Aggregation1] port link-type trunk[switch-A-Bridge-Aggregation1] port trunk permit vlan 10 20 30#分别将设备A上端口e1/0/1,e1/0/2,e1/0/3加入到聚合组中[switch-A] interface Ethernet 1/0/1[switch-A-Ethernet1/0/1] port link-type trunk[switch-A-Ethernet1/0/1] port trunk permit vlan 10 20 30[switch-A-Ethernet1/0/1]port link-aggregation group 1[switch-A] interface Ethernet 1/0/2[switch-A-Ethernet1/0/2] port link-type trunk[switch-A-Ethernet1/0/2] port trunk permit vlan 10 20 30[switch-A-Ethernet1/0/2]port link-aggregation group 1[switch-A] interface Ethernet 1/0/3[switch-A-Ethernet1/0/3] port link-type trunk[switch-A-Ethernet1/0/3] port trunk permit vlan 10 20 30[switch-A-Ethernet1/0/3]port link-aggregation group 1(2)设备B上的配置设备B上的配置和A类似，这里从略。

H3C S5500-SI 二层动态链路聚合典型配置一、组网需求：Device A与Device B通过各自的以太网端口GigabitEthernet1/0/1～GigabitEthernet1/0/3相互连接。

通过配置动态链路聚合，实现出负荷在各成员端口间的分担，并采用源MAC地址与目的MAC地址相结合的聚合负载分担模式。

二、组网图：三、配置步骤：1. 配置Device A#配置聚合负载分担模式为源MAC地址与目的MAC地址相结合的方式。

<DeviceA> system-view[DeviceA] link-aggregation load-sharing mode source-mac destination-mac# 创建二层聚合端口1，并配置成动态聚合模式。

[DeviceA] interface bridge-aggregation 1[DeviceA-Bridge-Aggregation1] link-aggregation mode dynamic[DeviceA-Bridge-Aggregation1] quit#分别将端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入到聚合组1中。

[DeviceA] interface GigabitEthernet 1/0/1[DeviceA-GigabitEthernet1/0/1] port link-aggregation group 1[DeviceA-GigabitEthernet1/0/1] quit[DeviceA] interface GigabitEthernet 1/0/2[DeviceA-GigabitEthernet1/0/2] port link-aggregation group 1[DeviceA-GigabitEthernet1/0/2] quit[DeviceA] interface GigabitEthernet 1/0/3[DeviceA-GigabitEthernet1/0/3] port link-aggregation group 12. 配置Device BDevice B的配置与Device A相似，配置过程略。

Switch 和BRAS 之间用Eth-Trunk 链路连接。

要求Switch 和BRAS 之间的链路有较高的可靠性。

配置手工负载分担模式链路聚合组网图BRASSwitchEth-Trunk 1DSLAM DSLAMGE0/0/1VLAN 100-150Eth-TrunkEth-Trunk 1GE0/0/4 GE0/0/3GE0/0/2VLAN 151-200配置思路采用如下的思路配置负载分担链路聚合：1. 创建Eth-Trunk。

2. 加入成员接口。

数据准备为完成此配置例，需准备的数据：l 链路聚合组编号。

l Eth-Trunk 的成员接口类型和编号。

2 链路聚合配置Quidway S5700 系列以太网交换机配置指南-以太网操作步骤步骤1 创建Eth-Trunk# 创建Eth-Trunk 1。

<Quidway> system-view[Quidway] sysname Switch[Switch] interface eth-trunk 1[Switch-Eth-Trunk1] quit步骤2 向Eth-Trunk 中加入成员接口# 将GE0/0/3 加入Eth-Trunk 1。

[Switch] interface gigabitethernet 0/0/3 [Switch-GigabitEthernet0/0/3] eth-trunk 1 [Switch-GigabitEthernet0/0/3] quit# 将GE0/0/4 加入Eth-Trunk 1。

[Switch] interface gigabitethernet 0/0/4 [Switch-GigabitEthernet0/0/4] eth-trunk 1 [Switch-GigabitEthernet0/0/4] quit步骤3 配置Eth-Trunk 1# 配置Eth-Trunk 1 允许VLAN100-200 的报文通过。
