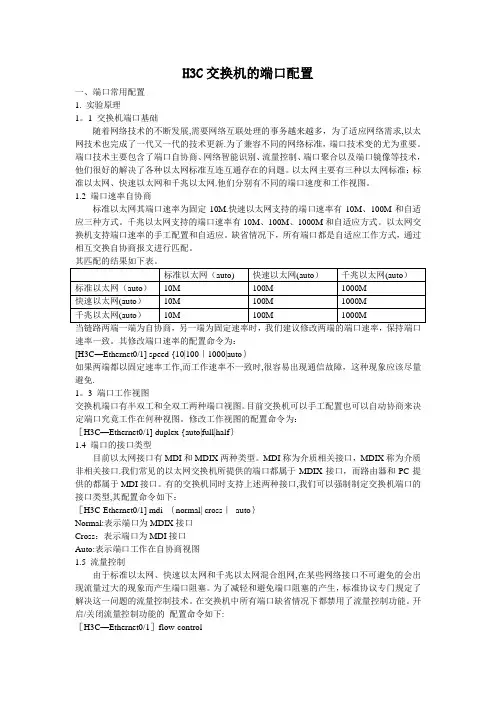

H3C交换机的端口配置一、端口常用配置1. 实验原理1.1 交换机端口基础随着网络技术的不断发展，需要网络互联处理的事务越来越多，为了适应网络需求，以太网技术也完成了一代又一代的技术更新。
为了兼容不同的网络标准，端口技术变的尤为重要。
端口技术主要包含了端口自协商、网络智能识别、流量控制、端口聚合以及端口镜像等技术，他们很好的解决了各种以太网标准互连互通存在的问题。
以太网主要有三种以太网标准：标准以太网、快速以太网和千兆以太网。
他们分别有不同的端口速度和工作视图。
1.2 端口速率自协商标准以太网其端口速率为固定10M。
快速以太网支持的端口速率有10M、100M和自适应三种方式。
千兆以太网支持的端口速率有10M、100M、1000M和自适应方式。
以太网交换机支持端口速率的手工配置和自适应。
缺省情况下，所有端口都是自适应工作方式，通过相互交换自协商报文进行匹配。
其匹配的结果如下表。
速率一致。
其修改端口速率的配置命令为：[H3C-Ethernet0/1] speed {10|100|1000|auto}如果两端都以固定速率工作，而工作速率不一致时，很容易出现通信故障，这种现象应该尽量避免。
1.3 端口工作视图交换机端口有半双工和全双工两种端口视图。
目前交换机可以手工配置也可以自动协商来决定端口究竟工作在何种视图。
修改工作视图的配置命令为：[H3C-Ethernet0/1] duplex {auto|full|half}1.4 端口的接口类型目前以太网接口有MDI和MDIX两种类型。
MDI称为介质相关接口，MDIX称为介质非相关接口。
我们常见的以太网交换机所提供的端口都属于MDIX接口，而路由器和PC提供的都属于MDI接口。
有的交换机同时支持上述两种接口，我们可以强制制定交换机端口的接口类型，其配置命令如下：[H3C-Ethernet0/1] mdi {normal| cross| auto}Normal：表示端口为MDIX接口Cross：表示端口为MDI接口Auto：表示端口工作在自协商视图1.5 流量控制由于标准以太网、快速以太网和千兆以太网混合组网，在某些网络接口不可避免的会出现流量过大的现象而产生端口阻塞。
为了减轻和避免端口阻塞的产生，标准协议专门规定了解决这一问题的流量控制技术。
在交换机中所有端口缺省情况下都禁用了流量控制功能。
开启/关闭流量控制功能的配置命令如下：[H3C-Ethernet0/1]flow-control[H3C-Ethernet0/1]undo flow-control2．实验内容：以太网交换机物理端口常见配置3．实验目的：掌握以太网交换机物理端口常见命令及其配置方法4．实验环境：本实验采用两台交换机组网，两台交换机用一根双绞线互连，组网如下图所示5．实验步骤：华为3Com Quidway S系列中低端交换机提供了丰富多彩的功能特性，其中主要包含端口自协商等等，同时还提供端口描述等功能。
description通过这条命令，可以对以太网端口设置必要的描述，以区分各个端口。
请在以太网端口视图下进行下列配置。
例如，在S3026A物理接口e0／1上配置这样的命令：[S3026A—Ethernet0／1]description to—S3026B也可以采用缺省情况下端口的描述字符串。
duplex我们知道，以太网端口可以工作在全双工或者半双工状态下，通过接口视图下的duplex 命令，可以对以太网端口的双工状态(全双工、半双工或自协商状态)进行设置。
缺省情况下，以太网端口的双工状态为auto(自协商)状态，即自动与对端协商确定是工作在全双工状态还是半双工状态；但在实际组网中与对端交换机对接时，一般强制双方的端口都工作在全双工状态。
请在以太网端口视图下进行下列配置：[S3026A-Ethernet0／1]duplex full需要注意的是，互连交换机两端接口的工作模式应该设为设置为全双工模式。
Speed所以在对端也需要将端口Quidway S3000系列交换机的24个10BASE-T／100BASE-TX端口可以支持10Mbit／s和100Mbit／s两种速率，可以通过speed命令，根据需要选择合适的端口速率。
缺省情况下，以太网端口的速率为auto即在实际组网时通过与所连接的对端自动协商确定本端的速率。
请在以太网端口视图下进行下列配置。
[S2526A-Ethernet0／1]Speed l00通过这一条命令，把端口速率设定为100Mbps，两端速率应该设为一致。
flow-control可以通过下面的命令启动或关闭以太网端口的流量控制功能。
缺省情况下，以太网端口的流量控制为关闭状态。
[S2526A—Ethernet0/1]flow-controldisplay interface这条命令用来显示当前接口的配置信息。
[S2526A]display interface ethernet 0／1Ethernet 0／1 is upHardware is Fast Ethernet，Hardware address is 00eO-fc06-2380Auto—duplex(full)，Auto—Speed(100M)，100_BASE_TXMTU：1500，Maximum Frame Length：25608752Flow control：disabledBroadcast MAX-ratio：100％PVID：1Description：to S3026AMdi type：autoPort link-type：accessTagged VLAN ID：noneUntagged VLAN ID：1Last 5 minutes output：0 packets／sec，0 bytes／secLast 5 minutes input：0 packets／sec，0 bytes／secIput：0 packets，0 bytes0 broadcasts，0 muticastsinput：—inputerrors，0 runts，0 giants，0 throttles,O CRC0 frame，-overruns，aborts，0 ignored，-parity errorsOutput：1 packets，142 bytes0 broadcasts，1 multicasts，0 pausesOutput：-Output errors，0 underruns，-buffer failures-aborts，0 deferred，0 collisions，0 late collisions-lost carrier,-no carrier从上例我们可以看到所配置的信息。
二、配置链路聚合1．实验内容：配置端口聚合2．实验目的：掌握Quidway S系列中低端交换机端口聚合的配置命令和方法3．实验环境：本实验采用2台QuidwayS3026交换机组网，交换机之间通过3条双绞线互连，组网如4．实验步骤：链路聚合是指将多条以太网链路汇聚在一起形成一个汇聚组，以实现出／入负荷在各成员端口中的分担。
从外面看起来，一个汇聚组好像就是一个端口。
通过链路聚合，即实现了各个聚合端口的负荷分担，同时又增加了链路带宽。
在S3500系列以太网交换机中，参与汇聚组的端口的起始值必须为端口e0／1，e0／9，e0／17，每一个聚合组最多有8个端口，因此，S3500系列交换机最多支持3个汇聚组。
当然，2个千兆接口也可以实现链路聚合，如果包括2个千兆接口的话，可以支持最多4个聚合组。
值得注意的是：同一汇聚组内的以太网端口类型必须一致，并且端口号必须连续，即：如果组内的端口是同一槽内的端口，则端口号必须连续。
端口干路不支持两个设备以上的应用，只适用于802．3协议族的MAC机制，并且只能工作在全双工模式下，而且所有捆绑端口速率必须一致。
在两端交换机上输入以下命令：首先配置聚合组的所有端口工作在全双工模式，端口速率设为一致：100Mbps：进入以太网端口Ethernet 0／1：[S3026A]interface Ethernet 0／1配置Ethernet 0／1端口模式为全双工模式：[S3026A—Ethernet0／1]duplex full配置Ethernet 0／1端口速率为100M：[S3026A—Ethernet0／1]Speed l00进入以太网端口Ethernet 0／2：[S3026A—Ethernet0／1]interface Ethernet0／2配置Ethernet 0／2端口模式为全双工模式：1S3026A—Ethernet0／2]duplex full配置Ethernet 0／2端口速率为100M：[S3026A—Ethernet0／2]speed l00进入以太网端口Ethernet 0／3：IS3026A—Ethernet0／2]interfaceEthernet0／3配置Ethernet 0／3端口模式为全双工模式：[S3026A：Ethernet0／3]duplex full配置Ethernet 0／3端口速率为100M：［S3026A—Ethernet0／3]speed l00进入以太网端口Ethernet 0／1：[S3026B]interface Ethernet 0／1配置Ethernet 0／1端口模式为全双工模式：[S3026B—Ethernet0／1]duplex full配置Ethernet 0／1端口速率为100M：[S3026B—Ethernet0／1]Speed l00进入以太网端口Ethernet 0／2：[S3026B-Ethernet0／1]interfaceEthernet0／2配置Ethernet 0／2端口模式为全双工模式：[S3026B—Ethernet0／2]duplex full配置Ethernet 0／2端口速率为100M：[S3026B—Ethernet0／2]Speed l00进入以太网端口Ethernet 0／3：[S3026B—Ethernet0／2]interface Ethernet0／3配置Ethernet 0／2端口模式为全双工模式[S3026B-Ethernet0／3]duplex full配置Ethernet 0／2端口速率为100M：[S3026B-Ethernet0／3]Speed l00其次，在交换机上配置链路聚合。
[S3026A]link-aggregation Ethernet 0／1 to Ethernet 0／3 both [S3026B]link-aggregation Ethernet0／1 to Ethernet 0／3 both 链路聚合配置完成。
