钢吊箱围堰

深水基础钢吊箱围堰浮放法施工工法一、前言桥梁施工中，经常遇到水深超过10 米的高桩承台水中施工，主要施工方法有钢吊箱法、钢套箱法、双壁钢围堰法、钢板桩围堰法等，一般深水施工均需要大型水中运输、起吊设备配合，但在一些水库库区及施工规模相对较小的项目而言，大型水上设备难从水路运抵现场或就经济方面而言不适宜过大投入。

使用吊箱浮放法施工，投入设备少，施工周期短，操作简单易行，将会加快桥梁施工进度，提高社会经济效益。

达成铁路九龙滩沱江大桥4#墩采用吊箱岸上拼装、滑道下水、浮运到位的浮放法施工吊箱围堰，施工速度快、成本低、投入小，经总结形成本工法。

二、工法特点1、钢吊箱岸上加工，滑道下水、浮运到位，不用大型水上起吊，运输设备。

2、适用于各种复杂地质，可靠性高。

3、施工周期短，吊箱兼作钻孔平台，造价低，工序简单，易于操作。

三、适用范围本工法适用于深水高桩承台施工，尤其适用于水库等水流较缓的河流中桥梁承台施工。

四、施工工艺㈠工艺流程（见图1）平整场地设计安设滑道吊箱底节岸上拼装底节下水水中拼焊顶节吊箱浮运就位 , 锚固稳定插打钢护筒施作平台与护筒连接安装拉压杆施作钻孔灌注桩浇筑封底砼抽水、施作承台㈡、施工要点1、设计原理钻机就位安装灌注砼设备浮箱围堰采用岸上加工吊箱底节，通过滑道下水，在水中接长到设计吊箱长度，浮运至桩位处，注水下沉。

不搭设钻孔平台，利用吊箱底板开孔及上部平台作导运向架，插打部分护筒，使护筒与平台连接形成钻孔平台，施工钻孔灌注桩利用拉压杆将吊箱悬吊于护筒上及提高抽水后吊箱的抗浮储备。

2、吊箱岸上加工在桥位河岸边找一块平整场地，安设型钢作为滑道，型钢可以后作为平台搭设材料，场地夺填砂石并用C15素砼硬化 15 ㎝。

在滑道上加工吊箱，便于焊接及下水放样时严格按设计尺寸，并精确定出钻孔桩的位置，底板预留孔比护筒外径放宽20 ㎝。

3、吊箱下水吊箱底节焊好并检查合格后，在滑道上均匀涂抹润滑油，，在河对岸设地锚用卷扬机牵引吊箱，并在吊箱后部滑道上焊上钢支撑，用 5 台千斤顶均匀加力使吊箱缓慢滑行，平稳入水。

钢吊箱围堰施工的技术与应用一，钢吊箱围堰技术1、结构设计钢吊箱围堰是为承台施工而设计的临时阻水结构，其作用是通过吊箱围堰侧板和底板上的封底混凝土围水，为承台施工提供无水的干燥施工环境。

钢吊箱的结构构造由底板、侧板、内支撑、悬吊及定位系统组成。

底板是竖向主要受力构件。

钢吊箱底板的结构形式主要有型钢网格分配梁底板以及空间桁架式底板。

其中，型钢网格分配梁底板施工加工量小，底板安装快捷、方便、工期短，缺点是分配梁底板刚度较小，如设计不当容易导致底板变形较大，从而导致浇筑的封底混凝土受拉开裂，质量不易保证。

侧板是钢吊箱水平向承受静水压力、水流力和波浪力的受力构件。

侧板构造形式分为单壁围堰和双壁围堰。

单壁围堰的优点是只有一侧壁板，结构简单，加工方便；缺点是必须现场拼装，下沉较为困难，下沉中如发生问题较难控制。

双壁围堰的优点在于下沉过程中可以充分利用水的浮力，通过调节隔舱内的水来调节吊箱的位置，这就使得双壁围堰施工有明显的主动性；缺点是结构复杂，施工难度大。

内支撑由内团梁、水平撑杆及竖向支架三部分组成。

内团梁设在吊箱侧板的内侧，安装在侧板内壁牛腿上。

内团梁的作用主要是承受侧板传递的荷载，并将其传给水平撑杆。

水平撑杆的作用是通过对吊箱侧板的支撑减小侧板位移，竖向支架的作用主要是支撑水平撑杆，同时减小水平撑杆的自由长度。

竖向支架的底端焊接到底板上，上端与水平撑杆焊接。

悬吊系统以钻孔桩钢护筒为依托，由纵、横梁，吊杆及钢护筒组成。

横梁支点设置在护筒内侧牛腿上，横梁的作用是将悬吊荷载通过钢护筒传递给桩基。

纵梁的作用是支撑吊杆，并将吊杆传来的荷载传给横梁。

吊杆上端固定于支架的纵梁上，下端固定于底板的吊杆梁之上。

吊杆的作用是将吊箱自重以及封底板的重量传给纵梁。

由于钢吊箱下沉人水后受流水压力的作用，吊箱围堰会向下游漂移，为便于调整吊箱位置，确保顺利下沉需设置定位系统。

定位系统有多种方式，在水流较小的情况下，可以采用导链牵引、抽注水方式定位，在水流较急的情况下，也可以采用定位船克服水流力来纠偏。

钢吊箱围堰施工2.14 钢吊箱围堰施工2.14.1 工艺概述本工艺适用于高桩承台或涌潮河段河床易冲易於而承台底标高高于一般冲刷线的低桩承台施工。

钢吊箱围堰按围堰结构形式可分为单壁吊箱围堰、双壁吊箱围堰；按围堰形状可分为：圆形、方形、多边形(主要根据承台尺寸和水文状况设计)围堰；按封底方式可分为：整体封底围堰、局部封底围堰；其下放有千斤顶落顶下放、卷扬机下放、大型起吊设备整体下放等形式。

本工艺的技术特点主要体现为在涌潮河段河床易冲易於的地区，可有效防止河床淘空，对封底混凝土结构安全产生影响；避免了如沉井、套箱围堰依靠自重下沉而出现下沉困难、偏位、倾斜等问题，降低了施工风险。

2.14.2 作业内容本工艺的主要作业内容包括：分块制作和预拼，通过陆上、水上交通工具运输或浮运至墩位，墩位处拼装或整体就位，安装下放系统，采用千斤顶、卷扬机或吊机下放，封底混凝土浇筑，养生抽水，基底找平。

2.14.3 质量标准及检验方法《铁路桥涵工程施工质量验收标准》TB10415-2003《铁路混凝土工程施工质量验收标准》TB10424－2010《高速铁路桥涵工程施工质量验收标准》TB10753—2010《铁路工程基桩检测技术规程》（TB10218－2008）2.14.4 工艺流程图图 2.12.4-1 钢吊桩围堰施工工艺流程图2.14.5 工艺步骤及质量控制一、施工准备1. 方案编制和技术交底开工前，必须根据工程实际情况和设计意图，编制具有较强可操作性和针对性的施工方案。

在正式施工前，必须对施工方案进行细化，特别强调每一个操作细节和操作要领，然后对所有施工人员进行技术交底。

682．施工场地(1) 吊箱加工场地围堰加工场地必须进行平整、硬化，面积满足围堰制作、预拼需要，场地必须排水通畅，无积水，夜间施工必须有足够的照明。

(2) 吊箱拼装场地①围堰拼装场地除整体浮运方案需在后场岸边拼装以外，其余均可在墩位处搭设拼装平台，进行拼装；②后场拼装时，场地必须平整、坚固，做好排水设施，可用型钢搭设拼装胎膜，在胎膜上拼装；③墩位处拼装时，拼装平台可利用钢护筒或平台支撑桩搭设。

单壁钢吊箱围堰设计计算一、钢吊箱围堰设计概况1、围堰外轮廓尺寸：42.8m(长)×17.4m(宽)×8m(高)，围堰底高程-2.5m，围堰顶高程+5.5m，围堰去孔后底面积549.68m2。

2、封底混凝土厚2.0m，C25水下混凝土。

3、围堰自重：545t。

4、吊箱模板采用δ=6mm钢板，∠80×8mm为组合模板边框，内肋为[8，间距30cm。

5、侧板：采用2I16作为围箍，间距1m，围箍外设2I25竖向立柱。

6、底模及承重结构：底模铺设I25作为分配梁，间距为60cm；分配梁下设6道2I40作为主承重梁，每排桩基在护筒两侧各设一道。

7、吊挂系统：由于封底混凝土浇筑后要割除钢护筒，为保证底模及侧板正常工作，在护筒内预埋φ500mm钢管，作为体系的装换。

主承重上吊梁采用2I40，顺路线方向在护筒上安装，通过φ32精轧螺纹钢与底承重梁连接。

承台两侧分别设6根φ500钢管桩作为承吊点。

8、内支撑及封底分仓：内支撑设5道，在围堰顶+5.5m处；采用分块浇注封底混凝土，采用δ=10mm的钢板进行分仓，并通过内支撑进行固定。

9、设计的施工水位：吊箱下放、浇筑封底混凝土、浇筑承台第一层混凝土的最大水位为-2.6m；封底后抽水的最大水位为+4.9m。

二、检算参数1、钢材力学性能：允许抗拉、抗压和抗弯应力[σ]=170MPa。

2、混凝土力学性能：弯曲拉应力[σt]=0.7MPa，封底混凝土粘结力[τ]=12t/m2。

3、封底混凝土重量：2.3*549.68*2=2529t。

三、检算工况工况一：吊箱下放（水位-2.6m）吊箱围堰自重545t，全部由钢护筒吊挂系统承受。

工况二：浇筑封底混凝土（水位-2.6m）吊箱围堰自重545t+封底混凝土重量2529t全部由钢护筒吊挂系统承受；封底混凝土重量全部由底承重结构承受，均布荷载（2529+545）*10/549.68=56kN/m。

工况三：封底后抽水（水位+4.7m）封底抽水后内外水头差（5.2m）对侧板的压力检算；封底混凝土抗拉强度检算，计算水头差为7.2m；抗浮检算，计算水头差为7.2m。

钢吊箱围堰施工简介一、工程概况：XX大桥全长为384.7米，主桥宽23.5米，引桥宽16.0米，主桥上部为预应力混凝土悬浇连续刚构箱梁，跨径为45+80+45米，设计2#墩、3#墩为主墩，采用8根φ200cm 的钻孔灌注桩和深水承台组成的群桩基础，承台设计尺寸为：19.7×8.7×3.0米，承台设计底标高为120.814m，河床底标高为112.19m,施工常水位为126.00m,水深13.8m。

二、施工方案：根据墩位水深，经综合考虑，2#墩、3#墩承台施工采用钢吊箱围堰的施工方法进行施工。

钢吊箱由吊箱底板、侧板，吊箱悬吊系统及吊箱承重结构组成。

钢吊箱平面尺寸为19.7×8.7m，吊箱底板采用10根2［40a的型钢作为底板承重横梁，在横梁上铺设I14型钢作为底板纵梁，在底板纵梁上铺设5cm厚的钢筋混凝土预制板作为现浇水下封底砼的底模，然后灌注1.0m厚的C20水下混凝土进行封底，共同组成吊箱的承重底板。

吊箱侧板采用［16及∠8.0型钢焊接成平面承重骨架，在骨架上焊接6mm厚钢板形成吊箱的围堰四周的侧板，吊箱侧板分块分节在钢构件加工厂制作成型，然后运至现场组拼，分节高度为4.8m和1.85m,共分20节。

钢吊箱悬吊系统均采用φ32精轧螺纹钢及配套锚具进行悬吊，将吊箱底板自重荷载传递至吊箱承重结构。

吊箱承重结构采用在已完成的8根桩基上安装8根2I28a型钢作为承重立柱，立柱顶部焊接I28型钢盖梁，立柱间采用2∠12.5剪刀撑连接加固，以增加立柱的承载力和稳定性，在柱顶盖梁上拼装2排单层3排贝雷桁架作为承重纵梁，在纵梁上安装10根2［40型钢作为承重横梁，用于承受悬挂吊杆传递的荷载。

(详见承台吊箱设计图)三、施工方法：㈠、围堰施工由于墩位处水深较深，设计承台平面尺寸较大，施工用吊箱结构大，自重较重。

因此，在进行吊箱围堰施工时，采用将吊箱分块细化，在构件加工厂进行预制加工成半成品，然后通过汽车运输运抵工地现场，进行组拼施工、下沉定位、堵漏等，最后进行水下砼的施工方法进行施工。

深水基础钢吊箱围堰施工技术与组织1 概述钢吊箱围堰适用于深水高桩承台施工。

围堰结构根据水深和水流速度分为单壁和双壁。

单壁吊箱重量较小，节省材料，加工方便，如加强支撑，亦可保证施工安全，在实际施工中，应用较多。

2 钢吊箱围堰施工原理钢吊箱是为深水高桩承台施工而设计的临时围堰阻水结构，其原理是通过吊箱侧板和底板上砼围水为承台施工提供无水的施工环境。

3 钢吊箱围堰构造按钢吊箱使用功能，将其分为底板、侧板、内支撑、起吊及导向定位系统五大部分，其中侧板、底板是吊箱围堰的主要围水结构。

钢吊箱围堰结构见图1。

套箱立面布置图桩底卷扬系统承槽钢2［40b C25封底混凝土I16分配梁φ32精轧螺纹钢2［36b腿牛设计承台底标高设计围堰底标高图1钢吊箱围堰示意图3.1 钢吊箱底板钢吊箱底板采用δ=6mm 钢板。

底板横向加焊T 字板，1.2m 或1.4m 一道，纵向加焊∟75×75×8角钢，40cm 一道，增加底板刚度，减小底板的挠度变形。

吊箱底设纵向三道、横向五道托梁，托梁为[16a 型槽钢。

3.2 吊箱侧板钢吊箱侧板采用δ=6mm钢板。

竖肋采用∟75×75×8角钢，间距50cm；吊箱横肋均采用∟75×75×8角钢，沿侧壁周长方向等间距0.8m布置一道，以分别形成50×80cm的网格结构，增加侧壁刚度和抗变形能力，以提高侧板承受竖向、水平方向荷载能力。

为增强侧板刚度，横向布置[28，间距1米。

3.3 内支撑为了保证吊箱箱体具有足够的刚度，在完成封底砼后，抽干吊箱水时侧壁不致产生较大变形，需设内支撑。

内支撑由内圈梁、水平支撑柱组成，内圈梁一般采用型钢，水平支撑一般采用φ50钢管。

内撑的布置根据水深及水流速度而定。

3.4 下沉、起吊系统下沉起吊系统是由承重梁、卷扬机、滑车、φ32精轧螺纹钢筋吊杆、连接器、托梁等组成。

下沉系统由卷扬机及滑车组成，为防止下沉过程中，底板卡挂钢护筒，需在吊箱顶面设置8个观测点，以控制吊箱平衡下沉。

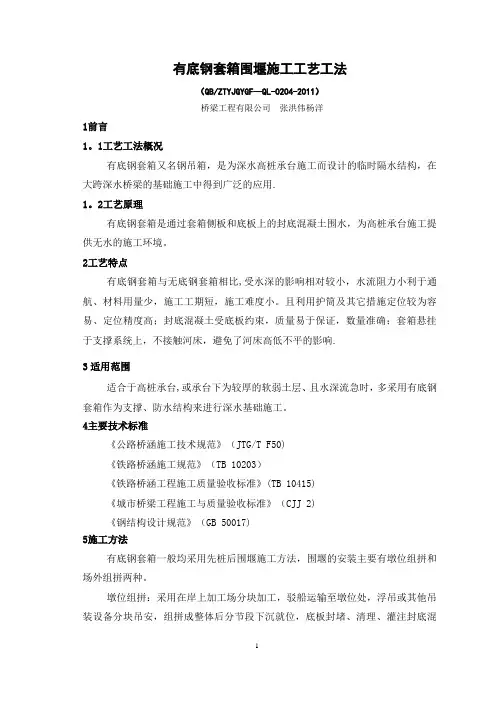

有底钢套箱围堰施工工艺工法（QB/ZTYJGYGF—QL-0204-2011）桥梁工程有限公司张洪伟杨洋1前言1。

1工艺工法概况有底钢套箱又名钢吊箱，是为深水高桩承台施工而设计的临时隔水结构，在大跨深水桥梁的基础施工中得到广泛的应用.1。

2工艺原理有底钢套箱是通过套箱侧板和底板上的封底混凝土围水，为高桩承台施工提供无水的施工环境。

2工艺特点有底钢套箱与无底钢套箱相比,受水深的影响相对较小，水流阻力小利于通航、材料用量少，施工工期短，施工难度小。

且利用护筒及其它措施定位较为容易、定位精度高；封底混凝土受底板约束，质量易于保证，数量准确；套箱悬挂于支撑系统上，不接触河床，避免了河床高低不平的影响.3适用范围适合于高桩承台,或承台下为较厚的软弱土层、且水深流急时，多采用有底钢套箱作为支撑、防水结构来进行深水基础施工。

4主要技术标准《公路桥涵施工技术规范》（JTG/T F50)《铁路桥涵施工规范》（TB 10203）《铁路桥涵工程施工质量验收标准》(TB 10415)《城市桥梁工程施工与质量验收标准》（CJJ 2)《钢结构设计规范》（GB 50017)5施工方法有底钢套箱一般均采用先桩后围堰施工方法，围堰的安装主要有墩位组拼和场外组拼两种。

墩位组拼：采用在岸上加工场分块加工，驳船运输至墩位处，浮吊或其他吊装设备分块吊安，组拼成整体后分节段下沉就位，底板封堵、清理、灌注封底混凝土，抽水、体系受力转换,承台混凝土施工.场外组拼：采用在岸上加工场分块加工并组拼成节段，然后整体或分节段拖运至墩位处下沉就位，底板封堵、清理、灌注封底混凝土,抽水、体系受力转换,承台混凝土施工。

6工艺流程及操作要点6。

1施工工艺流程有底钢套箱主要有墩位组拼和场外组拼两种,其施工工艺如下：图1 施工工艺流程图6。

2 操作要点6。

2.1 有底钢套箱设计1 水文地质技术参数的选择当承台地面距河床面较高，或承台以下为较厚的软弱土层、且水深流急时，目前多采用有底钢套箱作为防水措施来进行深水基础施工.2 钢套箱壁板及加劲肋、底板、支撑系统技术参数的选择钢套箱壁板结构技术参数按最不利受力状态计算选取,壁板计算荷载为静水压力和动水压力及风力。

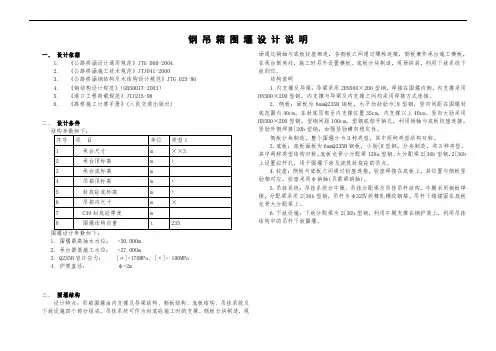

钢吊箱围堰设计说明一、设计依据1.《公路桥涵设计通用规范》JTG D60-20042.《公路桥涵施工技术规范》JTJ041-20003.《公路桥涵钢结构及木结构设计规范》JTG 025-864.《钢结构设计规范》（GB50017-2003）5.《港口工程荷载规范》JTJ215-986.《路桥施工计算手册》(人民交通出版社)二、设计条件围堰设计参数如下：1.围堰最高抽水水位： +30.000m2.承台最低施工水位： +27.000m3.Q235B容许应力： [σ]=170MPa, [τ]= 100MPa4.护筒直径：φ=2m三、围堰结构设计特点：吊箱围堰由内支撑及导梁结构、侧板结构、底板结构、吊挂系统及下放设施四个部分组成。

吊挂系统可作为封底砼施工时的支撑。

侧板分块制造，现场通过销轴与底板铰座相连，各侧板之间通过螺栓连接，侧板兼作承台施工模板，在承台倒角处，施工时另外设置模板。

底板分块制造，现场拼装，利用下放系统下放到位。

结构说明1.内支撑及导梁：导梁采用2HN500×200型钢，焊接在围堰内侧，内支撑采用HN500×200型钢，内支撑与导梁及内支撑之间均采用焊接方式连接。

2. 侧板：面板为6mmQ235B钢板，水平加劲肋为[8型钢，竖向间距在围堰封底范围内40cm，在封底顶部至内支撑位置35cm，内支撑以上40cm。

竖向大肋采用HN500×200型钢，型钢间距100cm，型钢底部开销孔，利用销轴与底板铰座连接。

竖肋外侧焊接[20b型钢，加强竖肋横向稳定性。

侧板分块制造，整个围堰分为3种类型，其中两种类型结构对称。

3.底板：底板面板为6mmQ235B钢板，小肋[8型钢，分块制造，共3种类型，其中两种类型结构对称。

底板龙骨小分配梁I28a型钢，大分配梁2[36b型钢，2[36b 上设置拉杆孔，用于围堰下放及浇筑封底砼的吊点。

4.铰座：侧板与底板之间通过铰座连接，铰座焊接在底板上，其位置与侧板竖肋相对应。

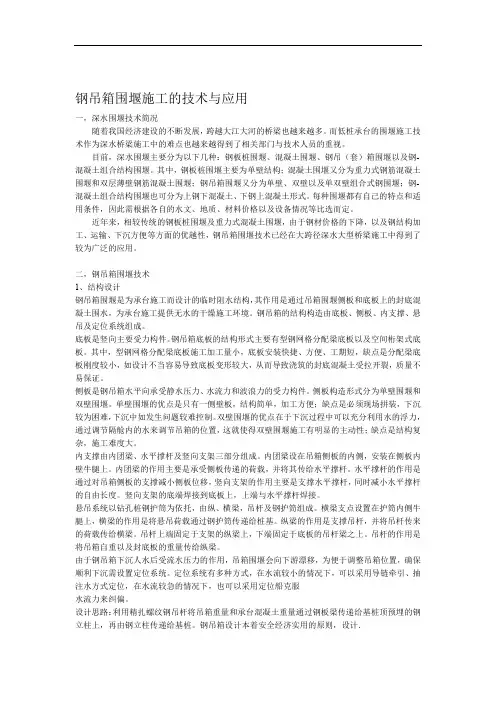

钢吊箱围堰施工的技术与应用一，深水围堰技术简况随着我国经济建设的不断发展，跨越大江大河的桥梁也越来越多。

而低桩承台的围堰施工技术作为深水桥梁施工中的难点也越来越得到了相关部门与技术人员的重视。

目前，深水围堰主要分为以下几种：钢板桩围堰、混凝土围堰、钢吊（套）箱围堰以及钢-混凝土组合结构围堰。

其中，钢板桩围堰主要为单壁结构；混凝土围堰又分为重力式钢筋混凝土围堰和双层薄壁钢筋混凝土围堰；钢吊箱围堰又分为单壁、双壁以及单双壁组合式钢围堰；钢-混凝土组合结构围堰也可分为上钢下混凝土、下钢上混凝土形式。

每种围堰都有自己的特点和适用条件，因此需根据各自的水文、地质、材料价格以及设备情况等比选而定。

近年来，相较传统的钢板桩围堰及重力式混凝土围堰，由于钢材价格的下降，以及钢结构加工、运输、下沉方便等方面的优越性，钢吊箱围堰技术已经在大跨径深水大型桥梁施工中得到了较为广泛的应用。

二，钢吊箱围堰技术1、结构设计钢吊箱围堰是为承台施工而设计的临时阻水结构，其作用是通过吊箱围堰侧板和底板上的封底混凝土围水，为承台施工提供无水的干燥施工环境。

钢吊箱的结构构造由底板、侧板、内支撑、悬吊及定位系统组成。

底板是竖向主要受力构件。

钢吊箱底板的结构形式主要有型钢网格分配梁底板以及空间桁架式底板。

其中，型钢网格分配梁底板施工加工量小，底板安装快捷、方便、工期短，缺点是分配梁底板刚度较小，如设计不当容易导致底板变形较大，从而导致浇筑的封底混凝土受拉开裂，质量不易保证。

侧板是钢吊箱水平向承受静水压力、水流力和波浪力的受力构件。

侧板构造形式分为单壁围堰和双壁围堰。

单壁围堰的优点是只有一侧壁板，结构简单，加工方便；缺点是必须现场拼装，下沉较为困难，下沉中如发生问题较难控制。

双壁围堰的优点在于下沉过程中可以充分利用水的浮力，通过调节隔舱内的水来调节吊箱的位置，这就使得双壁围堰施工有明显的主动性；缺点是结构复杂，施工难度大。

内支撑由内团梁、水平撑杆及竖向支架三部分组成。

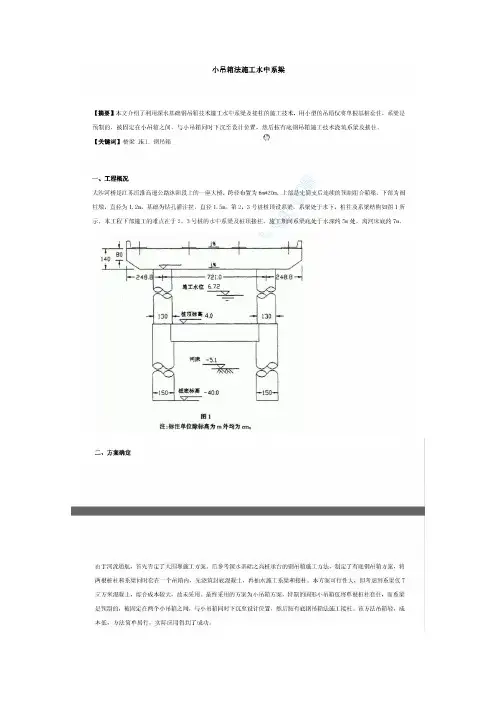

水中墩系梁施工方法1．工程概况西小江特大桥位于浙江省绍兴县杨汛桥镇，是连接杭金衢高速公路特大桥之一。

该桥设计荷载为汽-超20，挂-120，其桥梁上部结构为5×20+4×30+2×20+17.5+17×20，全桥总长：621.54m，桥面总宽28.0m，为分离式双向4车道，分两幅修建，中央设分隔带，各幅宽13.5m。

上部结构采用后张预应力空心板梁，共计728片，其中20m梁板611片，30m梁板117片。

并分为两个阶段施工，先简支--后连续，全桥跨联布置分有2跨一联，4跨一联，5跨一联，6跨一联四种。

桥面纵坡以14#墩为变坡点，杭州方向坡度为 1.3%，衢州方向坡度为1.2%，桥面横坡各幅向外侧单向设置均为2%。

西小江大桥5#-9#墩处于河中，原设计图中各立柱间不设水中系梁。

后设计考虑结构受力、立柱的稳定性等问题。

在5#-9#水中墩立柱与立柱间增设高度为 1.2m的系梁。

共计10根（指左、右幅），这对加固桩基础和桥梁下部结构的刚度及稳定性起到积极的作用。

水中系梁长12.7m，宽1m，高 1.2m。

原系梁顶标高为 4.20m，系梁底标高为 3.00m。

设计考虑到西小江水位标高为 3.80m。

为保证工程的顺利进行，将5#-9#墩系梁顶标高调整为 5.00m，虽然设计提高了水中系梁的施工标高值，但水中系梁施工周期较长，西小江水位实际标高为 4.40m，系梁仍处在水中作业，给施工带来诸多不便，因此水中系梁采用木桩土围堰方式进行施工。

2．水中系梁混凝土施工水中系梁施工主要程序：木桩土围堰→搭设悬挂式支架→底模安装→钢筋骨架绑扎→安装侧模板→浇筑系梁砼→拆模及砼养护。

2．1围堰施工西小江大桥水中系梁围堰从河水深度、流速、通航和经济角度等方面考虑。

因地制宜，充分利用水中平台的双排松木支撑桩作为围护柱，在松木桩的内腔沿四周紧贴木桩内侧垂直插入用木条钉制的木网片。

角片高5m，宽3m，待木网片全部插好固定后，为防止渗漏及内填粘土流失，采用彩条布贴于木网片内表面，然后在两彩条布之间倒入粘土进行填实，彩条布借助粘土的重力和推力自然下沉，并与木网片及河床紧密相粘，在倾倒填筑粘土时应从一个方向向另一个方向逐渐推进，将槽内的水挤出。

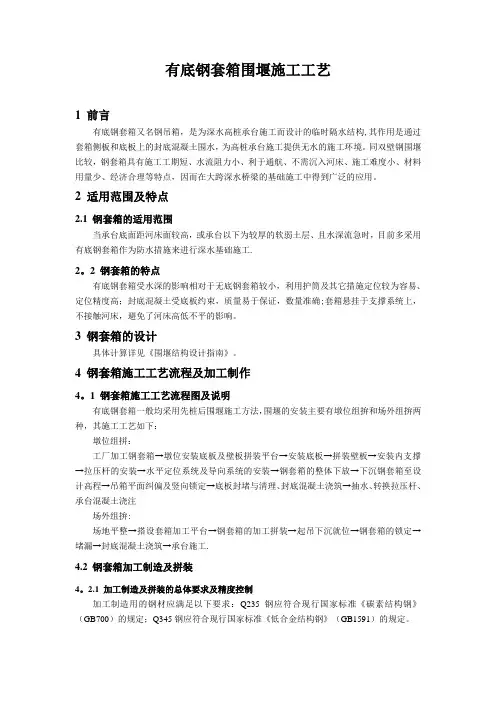

有底钢套箱围堰施工工艺1 前言有底钢套箱又名钢吊箱，是为深水高桩承台施工而设计的临时隔水结构,其作用是通过套箱侧板和底板上的封底混凝土围水，为高桩承台施工提供无水的施工环境。

同双壁钢围堰比较，钢套箱具有施工工期短、水流阻力小、利于通航、不需沉入河床、施工难度小、材料用量少、经济合理等特点，因而在大跨深水桥梁的基础施工中得到广泛的应用。

2 适用范围及特点2.1 钢套箱的适用范围当承台底面距河床面较高，或承台以下为较厚的软弱土层、且水深流急时，目前多采用有底钢套箱作为防水措施来进行深水基础施工.2。

2 钢套箱的特点有底钢套箱受水深的影响相对于无底钢套箱较小，利用护筒及其它措施定位较为容易、定位精度高；封底混凝土受底板约束，质量易于保证，数量准确;套箱悬挂于支撑系统上，不接触河床，避免了河床高低不平的影响。

3 钢套箱的设计具体计算详见《围堰结构设计指南》。

4 钢套箱施工工艺流程及加工制作4。

1 钢套箱施工工艺流程图及说明有底钢套箱一般均采用先桩后围堰施工方法，围堰的安装主要有墩位组拚和场外组拚两种，其施工工艺如下：墩位组拼：工厂加工钢套箱→墩位安装底板及壁板拼装平台→安装底板→拼装壁板→安装内支撑→拉压杆的安装→水平定位系统及导向系统的安装→钢套箱的整体下放→下沉钢套箱至设计高程→吊箱平面纠偏及竖向锁定→底板封堵与清理、封底混凝土浇筑→抽水、转换拉压杆、承台混凝土浇注场外组拚:场地平整→搭设套箱加工平台→钢套箱的加工拼装→起吊下沉就位→钢套箱的锁定→堵漏→封底混凝土浇筑→承台施工.4.2 钢套箱加工制造及拼装4。

2.1 加工制造及拼装的总体要求及精度控制加工制造用的钢材应满足以下要求：Q235钢应符合现行国家标准《碳素结构钢》（GB700）的规定；Q345钢应符合现行国家标准《低合金结构钢》（GB1591）的规定。

焊接材料的要求：钢套箱加工选用的焊条、焊丝必须符合现行国家标准,包括《碳钢焊条》（GB5117）、《低合金焊条》（GB5118)、《碳钢药芯焊丝》（GB10045）、《熔化焊用钢丝》（GB/T14957-94）及《二氧化碳气体保护焊用钢丝》(GB8110）的规定。

简述钢吊箱围堰施工工艺国内深水承台施工，多采用沉井、钢围堰或钢吊箱法。

由于沉井和钢围堰施工工序繁锁，工期长，材料用量大。

钢吊箱围堰是为承台施工而设计的临时阻水结构，同其它方法比较，钢吊箱围堰具有施工工期短、水流阻力小、利于通航、不需沉入河床、施工难度小、砼用量少等特点，因而在大跨深水大型桥梁中得到广泛的应用。

一、吊箱整体构造钢吊箱围堰的作用是通过吊箱围堰侧板和底板上的封底混凝土围水，为承台施工提供无水的干处施工环境。

钢吊箱的结构构造由底板、侧板、内支撑、吊挂系统及定位系统组成。

二、钢吊箱围堰的施工工艺1.施工前的准备工作。

针对水文地质、河床冲刷、通航等施工条件，研究基础的施工特点。

实测河床标高，对影响吊箱安装的局部河床或其它障碍物及时清除，实测基桩钢护筒的实际位置，并准确绘图。

在基桩顶处顶埋钢立柱，配备浮吊、船只及起吊工具等，拆除原工作平台。

2．工艺流程。

将吊箱分块制作，第一节钢吊箱制作完成以后，用拖轮浮拖至浮吊作业区，浮吊起吊首节吊箱，将吊箱套入钢护筒。

首节吊箱注水下沉至设计标高，然后拼装其余吊箱将钢吊箱接高。

吊箱整体拼装完毕以后将吊箱整体定位下沉至设计标高。

整体下沉完毕后，应对吊箱进行纠错和堵漏，堵漏就是封堵钢吊箱底板和钢护筒之间的空隙，通常用砂袋进行。

最后浇注封底混凝土进行承台施工。

钢吊箱施工过程中的施工控制工况主要分为3个阶段：拼装下沉阶段、封底混凝土施工阶段和抽水后承台施工阶段。

3. 围堰的加工及拼装。

吊箱加工。

吊箱加工质量以《钢模板质量标准》为依据，尤其要求栓接面顺直平整，栓孔眼对齐。

根据施工进度要求，吊箱要提前进行设计和加工，也可将吊箱加工场地设在大梁预制场。

吊箱拼装。

吊箱应在加工场地进行试拼装，并将拼装好的每组吊箱进行编号。

组装好确定无误后，拆卸分片运输至平台顶。

整个吊箱一次拼装完毕，逐节下沉到位。

节与节之间，侧板与侧板之间，及板与底板之间均要求用腻子嵌缝堵漏。

４.围堰下沉。

对组拼好的吊箱进行全面检查、调整。

钢吊箱围堰施工的技术与应用一，钢吊箱围堰技术1、结构设计钢吊箱围堰是为承台施工而设计的临时阻水结构，其作用是通过吊箱围堰侧板和底板上的封底混凝土围水，为承台施工提供无水的干燥施工环境。

钢吊箱的结构构造由底板、侧板、内支撑、悬吊及定位系统组成。

底板是竖向主要受力构件。

钢吊箱底板的结构形式主要有型钢网格分配梁底板以及空间桁架式底板。

其中，型钢网格分配梁底板施工加工量小，底板安装快捷、方便、工期短，缺点是分配梁底板刚度较小，如设计不当容易导致底板变形较大，从而导致浇筑的封底混凝土受拉开裂，质量不易保证。

侧板是钢吊箱水平向承受静水压力、水流力和波浪力的受力构件。

侧板构造形式分为单壁围堰和双壁围堰。

单壁围堰的优点是只有一侧壁板，结构简单，加工方便；缺点是必须现场拼装，下沉较为困难，下沉中如发生问题较难控制。

双壁围堰的优点在于下沉过程中可以充分利用水的浮力，通过调节隔舱内的水来调节吊箱的位置，这就使得双壁围堰施工有明显的主动性；缺点是结构复杂，施工难度大。

内支撑由内团梁、水平撑杆及竖向支架三部分组成。

内团梁设在吊箱侧板的内侧，安装在侧板内壁牛腿上。

内团梁的作用主要是承受侧板传递的荷载，并将其传给水平撑杆。

水平撑杆的作用是通过对吊箱侧板的支撑减小侧板位移，竖向支架的作用主要是支撑水平撑杆，同时减小水平撑杆的自由长度。

竖向支架的底端焊接到底板上，上端与水平撑杆焊接。

悬吊系统以钻孔桩钢护筒为依托，由纵、横梁，吊杆及钢护筒组成。

横梁支点设置在护筒内侧牛腿上，横梁的作用是将悬吊荷载通过钢护筒传递给桩基。

纵梁的作用是支撑吊杆，并将吊杆传来的荷载传给横梁。

吊杆上端固定于支架的纵梁上，下端固定于底板的吊杆梁之上。

吊杆的作用是将吊箱自重以及封底板的重量传给纵梁。

由于钢吊箱下沉人水后受流水压力的作用，吊箱围堰会向下游漂移，为便于调整吊箱位置，确保顺利下沉需设置定位系统。

定位系统有多种方式，在水流较小的情况下，可以采用导链牵引、抽注水方式定位，在水流较急的情况下，也可以采用定位船克服水流力来纠偏。

特大桥7＃、8#水中承台钢吊箱围堰施工方案一、工程概况桥梁全长1072。

2m,分左右幅。

浅海涌特大桥第三联上跨浅海涌河道，河道为Ⅶ级航道，属于内河河道,通航航道净宽32m，主桥桥梁宽度33.5m,大桥主桥上部采用(左幅41.9+70+49.5m，右幅49.5+70+41。

9m)预应力混凝土变截面连续刚构桥,下部为桩基础，主墩桩基加承台，承台为8.8m（横桥向）×7.3m（线路方向）矩形承台，承台高3m，承台底标高为+0.15m，承台顶标高3.15m，每个承台正方形布置4根φ1。

8m桩基承重。

根据联系调查由于当地水文站（广州市番禺区三善水文站)未在浅海涌设立水文观测点,故无法提供关于浅海涌河道水文资料，我部寻访当地生活多年的长者调查了解浅海涌有关水文情况，具体情况详见附件《浅海涌水文调查会议纪要》。

根据调查及实地测量观察可知浅海涌历年洪水期为农历5月～7月，主要为降雨汇集水，洪水最高水位标高为2.8m左右，浅海涌（5~8月）正常情况下涨潮水位为+2.15m 左右,漕差0。

5m～1.2m，据堤岸边测量最近一年水泄痕迹证明多雨季节平均岸边水位在2。

09m左右.原设计晚间设计通航水位3.15m，最低水位-0.494m，根据以上资料本工程考虑最不利影响，洪水水位取3。

0m.其中桥址范围内顺桥向河宽达100m，水深4～10m，航道等级Ⅶ级,可通行小型机动船和小木船，偶见中型货船通过，区域内水位冬季少雨季节受潮汐水位影响较大，多雨季节是泄洪的主要通道。

二、水中承台钢吊箱总体施工方案由于本工程工期紧，2009年5月30日7#、8＃墩左右四个承台全部施工完毕，为施工方便、节约成本，同时本工程水位较低，通过方案比选,本工程水中承台采用单壁钢吊箱围堰施工.钢吊箱由底板、侧板、吊挂系统（含抗浮杆、含底托梁），水平支撑系统组成。

（一)吊箱围堰结构构造：1、底板:底板采用钢筋混凝土预制板，板厚20cm，预制板分九块,拼装尺寸为9。

深水承台吊箱围堰施工工艺标准FHEC-QH-8-20071 适用范围吊箱围堰适用于承台底面距河床面较高,或承台以下为较厚的软弱土层,且水深流急等。

目前,大型桥梁深水承台的尺寸较大,为了实现承台干施工,用吊箱围堰作承台修建,国内深水承台施工的方法越来越多,各有优点。

使用吊箱围堰修建可以在岸上制造,在深水中,用起重船,或千斤顶,将已拼装成整体、内装有扁担梁的钢吊箱围堰,悬挂在定位桩柱顶上, 然后灌注水下混凝土封底,抽水后浇筑承台混凝土。

此工艺施工方便, 防水性好,因围堰不进入河床而是悬吊入水中,所用钢量少,下沉时间短,质量容易控制,节省模板,易拆除再利用。

2 主要应用标准和规范2.0.1 中华人民共和国行业标准《公路桥涵施工技术规范》(JTJ 041—2000)。

2.0.2 中华人民共和国行业标准《公路工程施工安全技术规程》(JTJ 076—95)。

2.0.3 中华人民共和国行业标准《公路工程质量检测评定标准》(JTG F80/1—2004)。

3 施工准备3.1 技术准备3.1.1 熟悉和分析设计资料和施工现场的水文资料,编制深水承台施工技术方案和吊箱设计施工设计图,并向施工班组进行书面的一级技术交底和水上作业安全技术交底。

3.1.2 施工放样,测定承台四角的沿线至平台支撑的固定位置, 并测出高程。

3.1.3 深水施工前对人员进行全面的技术、操作、安全二级交底, 确保在水上作业施工过程中的工程质量和人身安全。

3.2 机具准备3.2.1 提升设备:浮吊、慢速卷扬机、手动葫芦、千斤顶等。

3.2.2 运输设备:运输船、吊车等。

3.2.3 安全设备:安全帽、安全带、救生圈,防水照明灯、高压水泵等。

3.2.4 混凝土浇筑设备:混凝土拌和机、混凝土输送泵、导管、混凝土吊斗、混凝土漏斗、振捣器等。

3.2.5 钢筋加工安装设备:钢筋加工设备、电焊机、氧炔切割机等。

3.2.6 钢吊箱围堰设备:模板、支撑架、工字钢、槽钢、吊带等。

吊箱围堰施工方案设计承台底面在低水位以上时（高承台），宜采用吊箱围堰修建承台。

详见“图1 钢吊箱围堰施工方案示意图”。

1、钢吊箱围堰的设计加工钢吊箱由上横梁、吊带、下横梁、下纵梁、侧模板、底模板、上下扁担梁及千斤顶组成，详见“图 2 钢吊箱围堰结构图”。

上横梁采用钻孔桩施工平台上贝雷梁，并列为三组。

上下扁担梁是用于作为吊带的支承点的，将小千斤顶安装在扁担梁上，用于配合进行下沉吊箱和调节吊箱高度。

下横梁由吊带直接吊起，由4根I45b工字钢组成，吊带采用Φ25四级精扎螺纹钢，承受整个吊箱自重及混凝土自重，吊点共设16组。

下纵梁利用[18b槽钢，直接铺在下横梁上，为防止下纵梁倾倒，采用两根一组的形式，背靠背排放。

侧模分上下两层，下层在水面以下，考虑要抵抗抽水时外侧的水压力及内部混凝土的侧压力，采用双层薄壁整体钢模板，这样漏水性也减少，减轻了以后堵漏的工作量，上层位于水面以上，为节省材料，采用不加外撑的单壁小块钢模板。

侧模板相互之间采用螺栓联结，并夹入5mm厚的橡胶密封条。

为保证模板之间能顺利联结，除必须保证螺栓的间距外，还必须保证模板上栓孔的位臵偏差不得超过规范允许值，并要严格按钢结构规范要求加工。

底模板因其回收可能性不大，使用预制混凝土板，根据下纵梁的间距及总荷载确定板厚。

分矩形板及特型三角板（此板用于桩基的护筒周围）。

另外由于底模板混凝土预制块均为直线边缘，而护筒则为圆形，二者不能很好的结合，但是特型三角板在护筒周围围成一个多边形，其间的空隙尺寸不超过20cm。

为了封闭底模和钢护筒之间的空隙，设计了一块内径与护筒直径相同，而度宽为30cm的钢板圆环，并将圆环等分成三块，三者之间用钢筋销联结，预先放在护筒周围，但不要扣死。

在吊箱下沉到设计位臵后由潜水员将其合拢成为一个整体，其内缘将与护筒紧紧密贴。

整个吊箱仅侧模板和上下扁担梁是钢结构加工件，底模板是混凝土预制板，其余构件均可直接利用原材料拼装。

为便于运输和安装，每块钢吊箱的长度控制在5～6m，设计加工时根据围堰的整体结构尺寸确定分段长度。
