楼盖设计

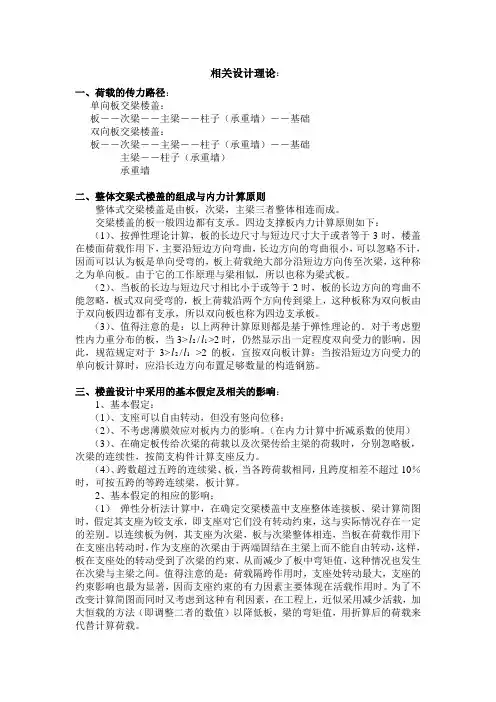

相关设计理论：一、荷载的传力路径：单向板交梁楼盖：板－－次梁――主梁――柱子（承重墙）――基础双向板交梁楼盖：板――次梁――主梁――柱子（承重墙）――基础主梁――柱子（承重墙）承重墙二、整体交梁式楼盖的组成与内力计算原则整体式交梁楼盖是由板，次梁，主梁三者整体相连而成。

交梁楼盖的板一般四边都有支承。

四边支撑板内力计算原则如下：（1）、按弹性理论计算，板的长边尺寸与短边尺寸大于或者等于3时，楼盖在楼面荷载作用下，主要沿短边方向弯曲，长边方向的弯曲很小，可以忽略不计，因而可以认为板是单向受弯的，板上荷载绝大部分沿短边方向传至次梁，这种称之为单向板。

由于它的工作原理与梁相似，所以也称为梁式板。

（2）、当板的长边与短边尺寸相比小于或等于2时，板的长边方向的弯曲不能忽略，板式双向受弯的，板上荷载沿两个方向传到梁上，这种板称为双向板由于双向板四边都有支承，所以双向板也称为四边支承板。

（3）、值得注意的是：以上两种计算原则都是基于弹性理论的。

对于考虑塑性内力重分布的板，当3>21l l>2时，仍然显示出一定程度双向受力的影响。

因/此，规范规定对于3>21/l l>2的板，宜按双向板计算；当按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。

三、楼盖设计中采用的基本假定及相关的影响：1、基本假定：（1）、支座可以自由转动，但没有竖向位移；（2）、不考虑薄膜效应对板内力的影响。

（在内力计算中折减系数的使用）（3）、在确定板传给次梁的荷载以及次梁传给主梁的荷载时，分别忽略板，次梁的连续性，按简支构件计算支座反力。

（4）、跨数超过五跨的连续梁、板，当各跨荷载相同，且跨度相差不超过10％时，可按五跨的等跨连续梁，板计算。

2、基本假定的相应的影响：（1）弹性分析法计算中，在确定交梁楼盖中支座整体连接板、梁计算简图时，假定其支座为铰支承，即支座对它们没有转动约束，这与实际情况存在一定的差别。

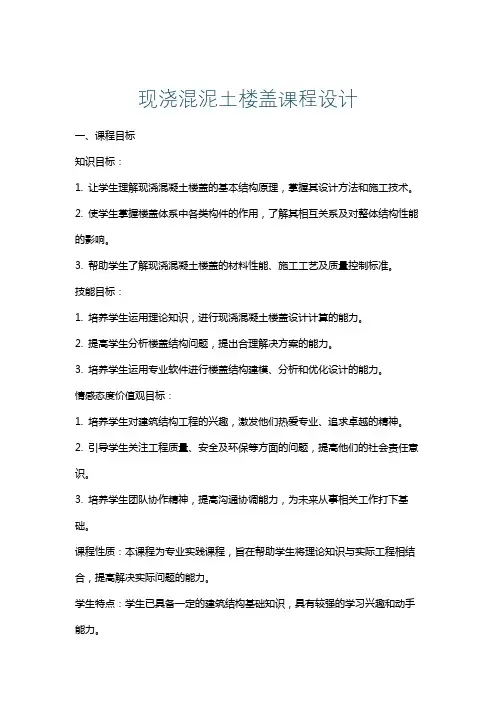

现浇混泥土楼盖课程设计一、课程目标知识目标：1. 让学生理解现浇混凝土楼盖的基本结构原理，掌握其设计方法和施工技术。

2. 使学生掌握楼盖体系中各类构件的作用，了解其相互关系及对整体结构性能的影响。

3. 帮助学生了解现浇混凝土楼盖的材料性能、施工工艺及质量控制标准。

技能目标：1. 培养学生运用理论知识，进行现浇混凝土楼盖设计计算的能力。

2. 提高学生分析楼盖结构问题，提出合理解决方案的能力。

3. 培养学生运用专业软件进行楼盖结构建模、分析和优化设计的能力。

情感态度价值观目标：1. 培养学生对建筑结构工程的兴趣，激发他们热爱专业、追求卓越的精神。

2. 引导学生关注工程质量、安全及环保等方面的问题，提高他们的社会责任意识。

3. 培养学生团队协作精神，提高沟通协调能力，为未来从事相关工作打下基础。

课程性质：本课程为专业实践课程，旨在帮助学生将理论知识与实际工程相结合，提高解决实际问题的能力。

学生特点：学生已具备一定的建筑结构基础知识，具有较强的学习兴趣和动手能力。

教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的主观能动性，提高他们的创新能力和实践操作能力。

通过本课程的学习，使学生能够达到以上所述课程目标，并为后续课程的学习和未来工作打下坚实基础。

二、教学内容1. 现浇混凝土楼盖结构原理：讲解楼盖体系的基本构成，包括梁、板、柱等构件的作用，分析各构件间的相互关系及对整体结构性能的影响。

2. 现浇混凝土楼盖设计方法：介绍楼盖设计的基本流程，包括荷载计算、内力分析、截面设计和配筋计算等内容，结合教材相关章节进行详细讲解。

3. 现浇混凝土楼盖施工技术：讲解楼盖施工的工艺流程，包括模板制作、钢筋绑扎、混凝土浇筑、养护等环节，强调施工质量控制要点。

4. 材料性能与选择：介绍现浇混凝土楼盖所用材料的性能指标，包括混凝土、钢筋等，分析不同材料对楼盖结构性能的影响。

5. 结构分析与优化设计：运用专业软件进行楼盖结构建模、分析和优化设计，提高学生解决实际工程问题的能力。

钢筋混凝土肋形楼盖设计在建筑结构设计中，钢筋混凝土肋形楼盖是一种常见且重要的结构形式。

它具有良好的承载能力、空间适应性和经济性，被广泛应用于各类建筑物中。

接下来，让我们详细了解一下钢筋混凝土肋形楼盖的设计。

钢筋混凝土肋形楼盖通常由板、次梁和主梁组成。

板将楼面荷载传递给次梁，次梁再将荷载传递给主梁，主梁最终将荷载传递给柱或墙等竖向承重构件。

这种结构形式能够有效地分散荷载，提高楼盖的整体稳定性和承载能力。

在进行钢筋混凝土肋形楼盖设计之前，首先需要明确设计的基本要求和条件。

这包括建筑物的使用功能、楼面活荷载标准值、建筑的跨度和柱网尺寸等。

同时，还需要考虑结构的耐久性、防火性能和抗震要求等。

设计时，荷载的计算是至关重要的一步。

楼面活荷载需要根据建筑物的使用情况进行准确取值，常见的如住宅、办公室、商场等场所的活荷载标准值各不相同。

恒载则包括楼板自重、面层重量以及吊顶等固定设备的重量。

在计算荷载时，还需要考虑荷载的组合情况，以确保结构在各种不利工况下都能安全可靠。

接下来是板的设计。

板的厚度需要根据跨度、荷载大小以及板的支撑情况等因素来确定。

一般来说，单向板的厚度不小于跨度的 1/30，双向板的厚度不小于跨度的 1/40。

板内的钢筋配置包括受力钢筋和分布钢筋。

受力钢筋沿板的短跨方向布置，承受弯矩产生的拉力；分布钢筋则与受力钢筋垂直布置，主要起固定受力钢筋位置、分担混凝土收缩和温度应力等作用。

次梁的设计需要考虑其截面尺寸、内力计算和钢筋配置。

次梁的截面高度一般为跨度的 1/18 至 1/12，截面宽度为截面高度的 1/3 至 1/2。

内力计算通常采用弯矩分配法或连续梁的计算方法，计算出次梁在各种荷载作用下的弯矩和剪力。

根据内力计算结果，配置相应的纵向受力钢筋和箍筋。

主梁的设计与次梁类似，但由于主梁承受的荷载较大，其截面尺寸和钢筋配置通常也更大。

在主梁与次梁相交处，会产生主梁的集中荷载，需要对主梁进行局部加强。

钢筋的选择和布置也需要遵循一定的规范和要求。

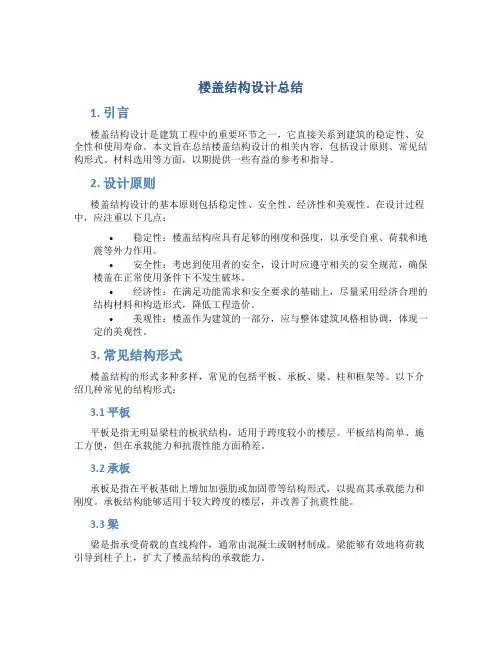

楼盖结构设计总结1. 引言楼盖结构设计是建筑工程中的重要环节之一，它直接关系到建筑的稳定性、安全性和使用寿命。

本文旨在总结楼盖结构设计的相关内容，包括设计原则、常见结构形式、材料选用等方面，以期提供一些有益的参考和指导。

2. 设计原则楼盖结构设计的基本原则包括稳定性、安全性、经济性和美观性。

在设计过程中，应注重以下几点：•稳定性：楼盖结构应具有足够的刚度和强度，以承受自重、荷载和地震等外力作用。

•安全性：考虑到使用者的安全，设计时应遵守相关的安全规范，确保楼盖在正常使用条件下不发生破坏。

•经济性：在满足功能需求和安全要求的基础上，尽量采用经济合理的结构材料和构造形式，降低工程造价。

•美观性：楼盖作为建筑的一部分，应与整体建筑风格相协调，体现一定的美观性。

3. 常见结构形式楼盖结构的形式多种多样，常见的包括平板、承板、梁、柱和框架等。

以下介绍几种常见的结构形式：3.1 平板平板是指无明显梁柱的板状结构，适用于跨度较小的楼层。

平板结构简单、施工方便，但在承载能力和抗震性能方面稍差。

3.2 承板承板是指在平板基础上增加加强肋或加固带等结构形式，以提高其承载能力和刚度。

承板结构能够适用于较大跨度的楼层，并改善了抗震性能。

3.3 梁梁是指承受荷载的直线构件，通常由混凝土或钢材制成。

梁能够有效地将荷载引导到柱子上，扩大了楼盖结构的承载能力。

3.4 柱柱是指承受和引导荷载的立式构件，通常由混凝土或钢材制成。

柱的设计应考虑到承载能力、抗震性能和建筑空间利用率等因素。

3.5 框架框架是由柱和梁相互连接形成的刚性平面结构，具有较高的强度和刚度。

框架结构广泛应用于大跨度建筑，提供了良好的抗震性能和空间灵活性。

4. 材料选用楼盖结构设计中常用的材料包括混凝土、钢材和木材等。

不同材料具有不同的特性和适用范围，选择合适的材料对于楼盖的性能和寿命至关重要。

4.1 混凝土混凝土是一种常用的楼盖结构材料，具有高强度、耐久性好的优点。

钢筋混凝土双向板肋梁楼盖设计1.工程概况本工程设计为一座大跨度钢筋混凝土双向板肋梁楼盖，楼盖跨度为30米，采用常规荷载，结构类型为双向板肋梁结构。

楼盖高度为300mm，设计荷载为500kN/m²。

2.结构设计方案2.1梁设计梁的尺寸设计应满足荷载承载能力和刚度要求。

根据楼盖跨度和设计荷载，选取适当的梁截面尺寸进行计算，考虑梁的自重和活载荷载对梁的弯矩和剪力产生的影响。

采用钢筋混凝土梁进行计算，按照规范确定梁的截面尺寸、配筋率和受力状况，计算出梁的受力情况和截面尺寸。

2.2板设计板的尺寸设计应满足荷载承载能力和刚度要求。

根据楼盖跨度和设计荷载，选取适当的板厚度进行计算，考虑板的自重和活载荷载对板的弯矩和剪力产生的影响。

采用钢筋混凝土板进行计算，按照规范确定板的截面尺寸、配筋率和受力状况，计算出板的受力情况和截面尺寸。

2.3肋设计肋的尺寸设计应满足荷载承载能力和刚度要求。

肋的数量和尺寸可根据板的尺寸和梁的布置来确定。

考虑肋的自重和活载荷载对肋的弯矩和剪力产生的影响，采用钢筋混凝土肋进行计算，按照规范确定肋的截面尺寸、配筋率和受力状况，计算出肋的受力情况和截面尺寸。

3.结构计算钢筋混凝土双向板肋梁楼盖的结构计算主要包括受力计算和尺寸设计两个方面。

受力计算包括梁、板和肋的弯矩和剪力等受力情况的计算，根据受力情况确定截面尺寸和配筋率。

尺寸设计包括梁、板和肋的尺寸计算，根据荷载承载能力和刚度要求确定合适的截面尺寸。

4.结构施工及验收钢筋混凝土双向板肋梁楼盖的施工过程需要严格按照设计图纸和施工规范进行，确保结构的安全和可靠。

施工过程中需要加强对梁、板和肋的质量控制，包括钢筋的焊接、混凝土浇筑、防水处理等工作。

施工完成后，需要进行结构验收，检查结构的尺寸、质量和安全性，并进行结构的监测和维护。

总结：钢筋混凝土双向板肋梁楼盖设计是一项复杂且重要的工作，需要合理选择结构形式、设计合适的构件尺寸和配筋率，确保结构的安全和可靠。

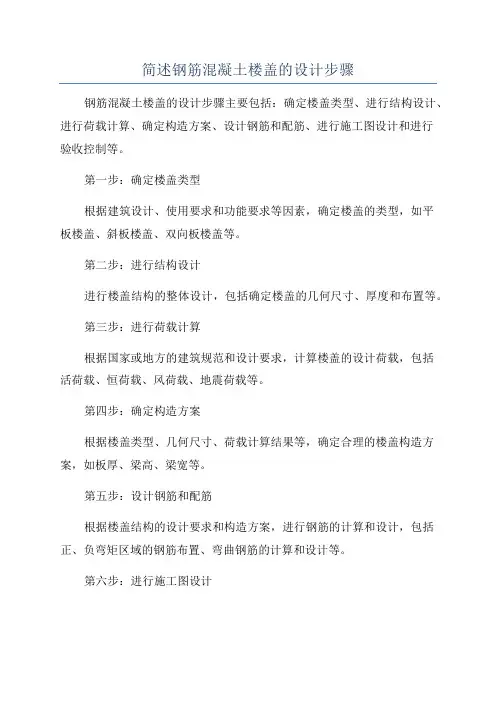

简述钢筋混凝土楼盖的设计步骤钢筋混凝土楼盖的设计步骤主要包括：确定楼盖类型、进行结构设计、进行荷载计算、确定构造方案、设计钢筋和配筋、进行施工图设计和进行验收控制等。

第一步：确定楼盖类型根据建筑设计、使用要求和功能要求等因素，确定楼盖的类型，如平板楼盖、斜板楼盖、双向板楼盖等。

第二步：进行结构设计进行楼盖结构的整体设计，包括确定楼盖的几何尺寸、厚度和布置等。

第三步：进行荷载计算根据国家或地方的建筑规范和设计要求，计算楼盖的设计荷载，包括活荷载、恒荷载、风荷载、地震荷载等。

第四步：确定构造方案根据楼盖类型、几何尺寸、荷载计算结果等，确定合理的楼盖构造方案，如板厚、梁高、梁宽等。

第五步：设计钢筋和配筋根据楼盖结构的设计要求和构造方案，进行钢筋的计算和设计，包括正、负弯矩区域的钢筋布置、弯曲钢筋的计算和设计等。

第六步：进行施工图设计根据楼盖结构的设计要求和钢筋配筋设计，进行施工图的绘制，包括楼盖平面布置图、构造图、施工节点图等。

第七步：进行验收控制根据设计要求和国家或地方的相关建筑规范，对楼盖结构进行验收控制，包括结构实体的质量检查、钢筋配筋的检查、楼盖变形的检查等。

总之，钢筋混凝土楼盖的设计步骤主要包括确定楼盖类型、进行结构设计、进行荷载计算、确定构造方案、设计钢筋和配筋、进行施工图设计和进行验收控制等。

每个步骤都非常重要，需要进行细致的计算和设计，以确保楼盖结构的安全性、稳定性和耐久性。

在整个设计过程中，需要依靠相关的建筑规范和设计软件，以确保设计结果的科学性和合理性。

同时，还需要进行工程实践，结合实际情况进行适当的调整和改善。

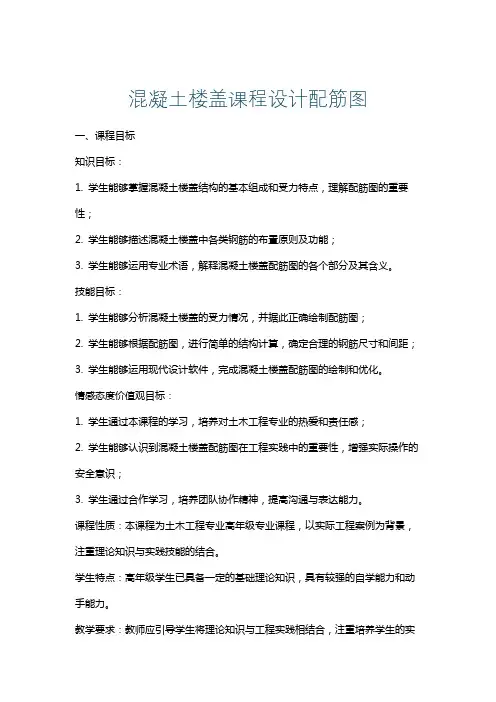

混凝土楼盖课程设计配筋图一、课程目标知识目标：1. 学生能够掌握混凝土楼盖结构的基本组成和受力特点，理解配筋图的重要性；2. 学生能够描述混凝土楼盖中各类钢筋的布置原则及功能；3. 学生能够运用专业术语，解释混凝土楼盖配筋图的各个部分及其含义。

技能目标：1. 学生能够分析混凝土楼盖的受力情况，并据此正确绘制配筋图；2. 学生能够根据配筋图，进行简单的结构计算，确定合理的钢筋尺寸和间距；3. 学生能够运用现代设计软件，完成混凝土楼盖配筋图的绘制和优化。

情感态度价值观目标：1. 学生通过本课程的学习，培养对土木工程专业的热爱和责任感；2. 学生能够认识到混凝土楼盖配筋图在工程实践中的重要性，增强实际操作的安全意识；3. 学生通过合作学习，培养团队协作精神，提高沟通与表达能力。

课程性质：本课程为土木工程专业高年级专业课程，以实际工程案例为背景，注重理论知识与实践技能的结合。

学生特点：高年级学生已具备一定的基础理论知识，具有较强的自学能力和动手能力。

教学要求：教师应引导学生将理论知识与工程实践相结合，注重培养学生的实际操作能力和创新思维。

通过课程学习，使学生能够独立完成混凝土楼盖配筋图的设计和绘制。

二、教学内容1. 混凝土楼盖结构概述：介绍混凝土楼盖的结构类型、组成及受力特点，对应教材第3章；- 混凝土材料的性质与应用；- 楼盖结构的基本形式及其受力分析。

2. 钢筋的布置原则及功能：讲解混凝土楼盖中各类钢筋的布置原则、功能及相互关系，对应教材第4章；- 钢筋的分类、性能及选用；- 钢筋的布置原则及构造要求。

3. 配筋图绘制方法：学习混凝土楼盖配筋图的绘制方法和步骤，对应教材第5章；- 配筋图的基本组成及其含义；- 配筋图的绘制方法和技巧。

4. 结构计算与优化：介绍混凝土楼盖结构计算方法及配筋图的优化，对应教材第6章；- 楼盖结构内力分析及计算方法；- 钢筋尺寸、间距的确定及优化。

5. 实践操作与案例分析：结合实际工程案例，进行混凝土楼盖配筋图的设计和绘制，对应教材第7章；- 实际工程案例解析；- 学生分组实践，完成配筋图设计和绘制。
