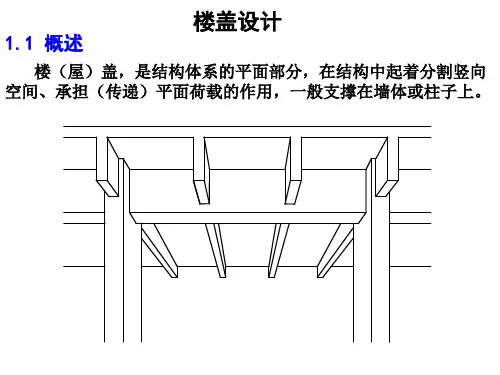

楼盖设计概述

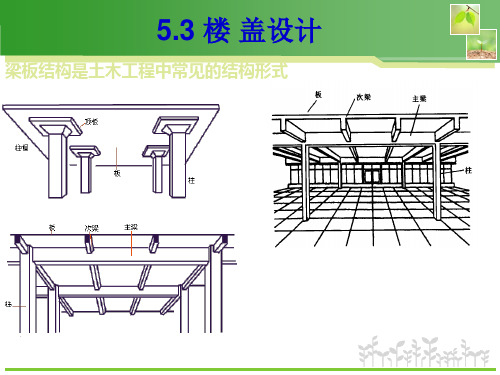

相关设计理论：一、荷载的传力路径：单向板交梁楼盖：板－－次梁――主梁――柱子（承重墙）――基础双向板交梁楼盖：板――次梁――主梁――柱子（承重墙）――基础主梁――柱子（承重墙）承重墙二、整体交梁式楼盖的组成与内力计算原则整体式交梁楼盖是由板，次梁，主梁三者整体相连而成。

交梁楼盖的板一般四边都有支承。

四边支撑板内力计算原则如下：（1）、按弹性理论计算，板的长边尺寸与短边尺寸大于或者等于3时，楼盖在楼面荷载作用下，主要沿短边方向弯曲，长边方向的弯曲很小，可以忽略不计，因而可以认为板是单向受弯的，板上荷载绝大部分沿短边方向传至次梁，这种称之为单向板。

由于它的工作原理与梁相似，所以也称为梁式板。

（2）、当板的长边与短边尺寸相比小于或等于2时，板的长边方向的弯曲不能忽略，板式双向受弯的，板上荷载沿两个方向传到梁上，这种板称为双向板由于双向板四边都有支承，所以双向板也称为四边支承板。

（3）、值得注意的是：以上两种计算原则都是基于弹性理论的。

对于考虑塑性内力重分布的板，当3>21l l>2时，仍然显示出一定程度双向受力的影响。

因/此，规范规定对于3>21/l l>2的板，宜按双向板计算；当按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。

三、楼盖设计中采用的基本假定及相关的影响：1、基本假定：（1）、支座可以自由转动，但没有竖向位移；（2）、不考虑薄膜效应对板内力的影响。

（在内力计算中折减系数的使用）（3）、在确定板传给次梁的荷载以及次梁传给主梁的荷载时，分别忽略板，次梁的连续性，按简支构件计算支座反力。

（4）、跨数超过五跨的连续梁、板，当各跨荷载相同，且跨度相差不超过10％时，可按五跨的等跨连续梁，板计算。

2、基本假定的相应的影响：（1）弹性分析法计算中，在确定交梁楼盖中支座整体连接板、梁计算简图时，假定其支座为铰支承，即支座对它们没有转动约束，这与实际情况存在一定的差别。

混凝土结构设计中的楼盖设计要求混凝土结构是建筑工程中常用的结构类型，楼盖设计在其中扮演了关键的角色。

本文将介绍混凝土结构设计中的楼盖设计要求，包括楼盖设计的目标、荷载计算与分析、设计参数等。

一、设计目标混凝土楼盖设计的目标是确保楼盖在使用阶段具有足够的强度、刚度和稳定性，满足用户使用的需求，并且能够承受预期荷载。

具体来说，设计要求应涵盖以下几个方面：1. 强度要求：楼盖需具备足够的强度以承受荷载，包括常规荷载、临时荷载和自重等。

设计时需要根据使用条件确定设计荷载，并确保楼盖的抗弯强度、剪切强度和抗压强度等指标满足要求。

2. 刚度要求：楼盖需要具备足够的刚度，以保证结构的稳定性和用户的舒适性。

设计中需要考虑楼盖的挠度和变形限值，并通过适当的结构配置和构造措施来控制挠度和变形。

3. 稳定性要求：楼盖在使用和施工阶段应保持稳定，不得发生倾覆、折断等失稳现象。

设计时需要进行稳定性分析，确保楼盖满足抗倾覆和抗滑移的要求。

二、荷载计算与分析楼盖设计需要对各种荷载进行计算和分析，以确定合适的断面尺寸和钢筋布置。

主要的荷载包括：1. 常规荷载：如建筑物自重、人员活动荷载、地震作用等。

2. 临时荷载：如设备安装、装修施工、雪载、风载等。

3. 不利荷载组合：根据设计规范和结构性能要求，将各种荷载按照设计组合方式进行考虑，以提供安全可靠的设计方案。

荷载计算与分析的目标是确定楼盖受力情况，包括弯矩、剪力和轴力等，并根据要求进行合理的设计断面尺寸和布筋。

三、设计参数楼盖设计中，还需要确定一些设计参数，以保证结构的安全可靠性。

主要的设计参数包括：1. 强度等级：根据楼盖所处的环境和使用要求，确定混凝土的强度等级，如C30、C40等。

2. 钢筋等级：根据楼盖的受力情况和设计要求，选择适当的钢筋等级，如HRB400、HRB500等。

3. 断面尺寸：通过计算和分析确定楼盖的合理断面尺寸，包括楼板的厚度、钢筋的截面面积等。

4. 钢筋布置：根据楼盖的荷载情况和受力分析结果，进行合理的钢筋布置，以提供足够的受力传递路径和承载能力。

楼盖结构设计总结1. 引言楼盖结构设计是建筑工程中的重要环节之一，它直接关系到建筑的稳定性、安全性和使用寿命。

本文旨在总结楼盖结构设计的相关内容，包括设计原则、常见结构形式、材料选用等方面，以期提供一些有益的参考和指导。

2. 设计原则楼盖结构设计的基本原则包括稳定性、安全性、经济性和美观性。

在设计过程中，应注重以下几点：•稳定性：楼盖结构应具有足够的刚度和强度，以承受自重、荷载和地震等外力作用。

•安全性：考虑到使用者的安全，设计时应遵守相关的安全规范，确保楼盖在正常使用条件下不发生破坏。

•经济性：在满足功能需求和安全要求的基础上，尽量采用经济合理的结构材料和构造形式，降低工程造价。

•美观性：楼盖作为建筑的一部分，应与整体建筑风格相协调，体现一定的美观性。

3. 常见结构形式楼盖结构的形式多种多样，常见的包括平板、承板、梁、柱和框架等。

以下介绍几种常见的结构形式：3.1 平板平板是指无明显梁柱的板状结构，适用于跨度较小的楼层。

平板结构简单、施工方便，但在承载能力和抗震性能方面稍差。

3.2 承板承板是指在平板基础上增加加强肋或加固带等结构形式，以提高其承载能力和刚度。

承板结构能够适用于较大跨度的楼层，并改善了抗震性能。

3.3 梁梁是指承受荷载的直线构件，通常由混凝土或钢材制成。

梁能够有效地将荷载引导到柱子上，扩大了楼盖结构的承载能力。

3.4 柱柱是指承受和引导荷载的立式构件，通常由混凝土或钢材制成。

柱的设计应考虑到承载能力、抗震性能和建筑空间利用率等因素。

3.5 框架框架是由柱和梁相互连接形成的刚性平面结构，具有较高的强度和刚度。

框架结构广泛应用于大跨度建筑，提供了良好的抗震性能和空间灵活性。

4. 材料选用楼盖结构设计中常用的材料包括混凝土、钢材和木材等。

不同材料具有不同的特性和适用范围，选择合适的材料对于楼盖的性能和寿命至关重要。

4.1 混凝土混凝土是一种常用的楼盖结构材料，具有高强度、耐久性好的优点。

混凝土楼盖的结构设计原理混凝土楼盖的结构设计原理混凝土楼盖是现代建筑中常用的楼盖结构，它具有承载力强、稳定性好、抗震能力高等优点。

混凝土楼盖的设计原理主要包括荷载计算、结构设计和施工工艺三个方面。

一、荷载计算在混凝土楼盖设计中，首先需要进行荷载计算，以确定楼盖所承受的力的大小。

荷载可以分为静力荷载和动力荷载两种。

静力荷载包括楼板自重、墙体压力、楼盖上的人员和家具等。

在计算荷载时，需要考虑楼盖所处的地理位置、建筑物的用途、使用情况等因素。

一般来说，居住建筑的楼板荷载为2.5~4.0kN/㎡，而商业建筑的荷载则较大。

动力荷载包括风荷载、地震荷载等。

风荷载是指由风压引起的楼盖的力。

根据气象数据和建筑的高度、形状等信息，可以计算出楼盖的风荷载。

地震荷载是指当地发生地震时，楼盖受到的震动力。

地震荷载的计算需要考虑地震的震级、频率、建筑物的结构类型等因素。

二、结构设计在进行混凝土楼盖的结构设计时，需要确定楼板的形式、尺寸和材料等。

楼板的形式主要有平板、板梁和中空板等。

平板是指无梁的连续楼板，适用于跨度较小的情况。

板梁是指在楼板下方设置梁的形式，可以增加楼板的承载力和刚度。

中空板是指在楼板底部设置空心部分，可以减小楼板的自重。

楼板的尺寸设计需要考虑楼盖的跨度、间距、楼层高度等因素。

一般来说，跨度越大，楼板的厚度和梁的尺寸就要增加。

楼板的材料一般为混凝土和钢筋。

混凝土是建筑材料中的常见材料，具有很好的抗压、抗弯等性能。

钢筋可以增加混凝土的抗拉能力，提高楼盖的整体强度。

三、施工工艺在混凝土楼盖的施工过程中，需要采用合理的工艺措施，确保楼盖的质量和稳定性。

首先，需要进行楼板模板的搭设。

模板是用于定型混凝土的结构，必须具有足够的承载能力和刚度。

在搭设模板时，需要按照设计要求进行支撑和固定，以保证模板的平整度和稳定性。

其次，需要进行钢筋的布置。

钢筋是混凝土楼盖中的主要受力构件，必须正确地布置在楼板的上下面。

在施工过程中，需要注意钢筋的间距、连接和固定等要求，确保钢筋与混凝土的紧密结合。

钢筋混凝土双向板肋梁楼盖设计1.工程概况本工程设计为一座大跨度钢筋混凝土双向板肋梁楼盖，楼盖跨度为30米，采用常规荷载，结构类型为双向板肋梁结构。

楼盖高度为300mm，设计荷载为500kN/m²。

2.结构设计方案2.1梁设计梁的尺寸设计应满足荷载承载能力和刚度要求。

根据楼盖跨度和设计荷载，选取适当的梁截面尺寸进行计算，考虑梁的自重和活载荷载对梁的弯矩和剪力产生的影响。

采用钢筋混凝土梁进行计算，按照规范确定梁的截面尺寸、配筋率和受力状况，计算出梁的受力情况和截面尺寸。

2.2板设计板的尺寸设计应满足荷载承载能力和刚度要求。

根据楼盖跨度和设计荷载，选取适当的板厚度进行计算，考虑板的自重和活载荷载对板的弯矩和剪力产生的影响。

采用钢筋混凝土板进行计算，按照规范确定板的截面尺寸、配筋率和受力状况，计算出板的受力情况和截面尺寸。

2.3肋设计肋的尺寸设计应满足荷载承载能力和刚度要求。

肋的数量和尺寸可根据板的尺寸和梁的布置来确定。

考虑肋的自重和活载荷载对肋的弯矩和剪力产生的影响，采用钢筋混凝土肋进行计算，按照规范确定肋的截面尺寸、配筋率和受力状况，计算出肋的受力情况和截面尺寸。

3.结构计算钢筋混凝土双向板肋梁楼盖的结构计算主要包括受力计算和尺寸设计两个方面。

受力计算包括梁、板和肋的弯矩和剪力等受力情况的计算，根据受力情况确定截面尺寸和配筋率。

尺寸设计包括梁、板和肋的尺寸计算，根据荷载承载能力和刚度要求确定合适的截面尺寸。

4.结构施工及验收钢筋混凝土双向板肋梁楼盖的施工过程需要严格按照设计图纸和施工规范进行，确保结构的安全和可靠。

施工过程中需要加强对梁、板和肋的质量控制，包括钢筋的焊接、混凝土浇筑、防水处理等工作。

施工完成后，需要进行结构验收，检查结构的尺寸、质量和安全性，并进行结构的监测和维护。

总结：钢筋混凝土双向板肋梁楼盖设计是一项复杂且重要的工作，需要合理选择结构形式、设计合适的构件尺寸和配筋率，确保结构的安全和可靠。

混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。

该楼盖包括两个部分：一层地面的停车场和上方的公寓。

整个楼盖跨度较大，需要考虑选用何种材料和结构形式。

设计任务涉及到多方面的知识，包括荷载计算、结构形式的选择、截面设计等内容。

2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载，也是本次课程设计的重点之一。

荷载的计算需要考虑多种因素，包括自重、雪荷载、风荷载、人员活载和车辆荷载等。

在本次设计中，我们假设设计地区为中国南方地区，按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。

设计荷载的详细计算过程在此不作过多赘述。

3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。

这种结构形式具有结构高度低、选用方便等特点，适用于跨度较大的建筑物。

在选定结构形式之后，我们需要进行截面设计，以确保结构的强度、刚度和稳定性。

4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。

在本设计中，为了实现截面的合理设计，我们采用了软件进行结构分析和计算，最终输出设计结果。

具体的设计细节和流程如下。

4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一，其设计需要考虑荷载、结构高度等因素。

在本设计中，板厚度选用10cm，混凝土等级为C30，钢筋混凝土板配筋率为0.5%。

4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。

在本设计中，肋高度选用25cm，肋跨度选用4m。

钢筋混凝土肋配筋率为1.5%。

4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件，其设计主要考虑梁高度和梁跨度。

在本设计中，梁高度选用40cm，梁跨度选用7m。

梁采用双筋矩形截面设计，钢筋混凝土梁配筋率为2%。

5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分，其设计需要考虑梁、柱的受力情况。

本设计中采用钢筋混凝土柱，柱径选用45cm，钢筋混凝土柱配筋率为2%。

简述钢筋混凝土楼盖的设计步骤钢筋混凝土楼盖的设计步骤主要包括：确定楼盖类型、进行结构设计、进行荷载计算、确定构造方案、设计钢筋和配筋、进行施工图设计和进行验收控制等。

第一步：确定楼盖类型根据建筑设计、使用要求和功能要求等因素，确定楼盖的类型，如平板楼盖、斜板楼盖、双向板楼盖等。

第二步：进行结构设计进行楼盖结构的整体设计，包括确定楼盖的几何尺寸、厚度和布置等。

第三步：进行荷载计算根据国家或地方的建筑规范和设计要求，计算楼盖的设计荷载，包括活荷载、恒荷载、风荷载、地震荷载等。

第四步：确定构造方案根据楼盖类型、几何尺寸、荷载计算结果等，确定合理的楼盖构造方案，如板厚、梁高、梁宽等。

第五步：设计钢筋和配筋根据楼盖结构的设计要求和构造方案，进行钢筋的计算和设计，包括正、负弯矩区域的钢筋布置、弯曲钢筋的计算和设计等。

第六步：进行施工图设计根据楼盖结构的设计要求和钢筋配筋设计，进行施工图的绘制，包括楼盖平面布置图、构造图、施工节点图等。

第七步：进行验收控制根据设计要求和国家或地方的相关建筑规范，对楼盖结构进行验收控制，包括结构实体的质量检查、钢筋配筋的检查、楼盖变形的检查等。

总之，钢筋混凝土楼盖的设计步骤主要包括确定楼盖类型、进行结构设计、进行荷载计算、确定构造方案、设计钢筋和配筋、进行施工图设计和进行验收控制等。

每个步骤都非常重要，需要进行细致的计算和设计，以确保楼盖结构的安全性、稳定性和耐久性。

在整个设计过程中，需要依靠相关的建筑规范和设计软件，以确保设计结果的科学性和合理性。

同时，还需要进行工程实践，结合实际情况进行适当的调整和改善。
