(完整版)中职电子线路试卷

XXXX 学院（XX 中专）2020-2021学年度第一学期期末考试XX 级《电子线路》试卷使用班级：XX 计算机一、选择题（15小题，每题2分，共计30分）1.如图所示，V 为理想二极管，则A 、B 两端的电压为（ ） A.6V B.-6VC.12VD.-12V2.单相全波整流电路中，负载电阻R L 上平均电压等于 （ ） A.0.9V 2 B.0.45V 2 C.V 2 D.1.1V 23.某三极管有A 、B 、C 三个电极，工作在放大状态，且测得各电极的电位分别为：V A =-4V ，V B =-3.3V ，V C =-8V ，则该三极管为（ ）。

A.PNP 型锗管B.NPN 型硅管C.PNP 型硅管D.NPN 型锗管4.晶体二极管从反向截止到正向导通所需时间为t 1从正向导通到反向截止所需时间为t 2，则t 1与t 2的关系是( )。

A.t 1=t 2B.t 1>>t 2C.t 1<<t 2D.不能确定 5.如图所示电路，从电灯亮的角度出发实现的功能是 。

（ ） A. Y=A ·B B.Y=A+B C. B A Y •= D.B A Y +=6.与非门的输入和输出的逻辑关系是 。

（ ） A.有1出0，全0出1 B.有0出1，全1出0 C.相同出1，不同出0 D.不同出1，相同出07.逻辑函数式C B A ABC F +++=的化简后的表达式或逻辑值为 。

（ ） A. ABC B. ABC C. 0 D. 1系部 专业 班级 姓名 考试号 ―――――――――――――――――――――――――装―――――――订―――――――线――――――――――――――――答 题 不 得 超 过 此 装 订 线≥1 &8.与非逻辑对应的逻辑图是。

（）A. B.C. D.9.如图所示的波形图表示的逻辑关系是。

（）A.F=BA⋅B.F=A+BC.F=BA⋅D.F=BA+10. 二进制数字“10110”用十进制表示为。

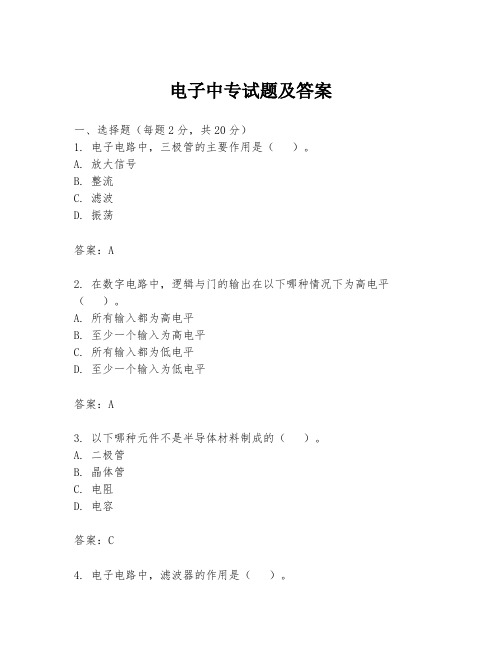

电子中专试题及答案一、选择题（每题2分，共20分）1. 电子电路中，三极管的主要作用是（）。

A. 放大信号B. 整流C. 滤波D. 振荡答案：A2. 在数字电路中，逻辑与门的输出在以下哪种情况下为高电平（）。

A. 所有输入都为高电平B. 至少一个输入为高电平C. 所有输入都为低电平D. 至少一个输入为低电平答案：A3. 以下哪种元件不是半导体材料制成的（）。

A. 二极管B. 晶体管C. 电阻D. 电容答案：C4. 电子电路中，滤波器的作用是（）。

A. 放大信号B. 整流C. 滤除噪声D. 振荡答案：C5. 在电子电路中，电流的单位是（）。

A. 伏特B. 安培C. 欧姆D. 瓦特答案：B6. 以下哪个是数字信号的特点（）。

A. 连续变化B. 离散变化C. 周期性变化D. 非周期性变化答案：B7. 电子电路中，稳压二极管的主要作用是（）。

A. 放大信号B. 整流C. 稳压D. 振荡答案：C8. 电子电路中，晶振的作用是（）。

A. 放大信号B. 整流C. 产生时钟信号D. 振荡答案：C9. 电子电路中，电容的单位是（）。

A. 伏特B. 安培C. 法拉D. 欧姆答案：C10. 在电子电路中，三极管的基极电流对集电极电流的影响是（）。

A. 无关B. 基极电流越大，集电极电流越小C. 基极电流越小，集电极电流越大D. 基极电流越大，集电极电流越大答案：D二、填空题（每题2分，共20分）1. 电子电路中的电阻器通常用符号____表示。

答案：R2. 在电子电路中，当电流通过一个电阻时，会产生____。

答案：热能3. 电子电路中，三极管的三个极分别是发射极、基极和____。

答案：集电极4. 电子电路中，电容的充电和放电过程是____的。

答案：可逆5. 电子电路中，二极管的单向导电性是指它只允许电流从____流向____。

答案：正极；负极6. 电子电路中，整流器的作用是将交流电转换为____。

答案：直流电7. 电子电路中，滤波器的目的是减少信号中的____。

中职电工考试试题及答案一、选择题（每题2分，共20分）1. 电路中电流的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 电阻的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：B3. 电路中电压的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：A4. 电路中功率的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特5. 并联电路中，各支路电压的关系是（）。

A. 相等B. 不相等C. 互不影响D. 相互抵消答案：A6. 串联电路中，各电阻的电流关系是（）。

A. 相等B. 不相等C. 互不影响D. 相互抵消答案：A7. 欧姆定律的公式是（）。

A. V=IRB. I=V/RC. R=V/ID. P=VI答案：A8. 电容器的单位是（）。

A. 欧姆B. 法拉C. 安培D. 伏特答案：B9. 电感器的单位是（）。

B. 亨利C. 安培D. 伏特答案：B10. 三相电路中，三个相位的电压关系是（）。

A. 相等B. 不相等C. 互不影响D. 相互抵消答案：A二、填空题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流之比称为该导体的______。

答案：电阻2. 电路中，电流的流动方向是从电源的______极流出，经过负载，最后回到电源的______极。

答案：正、负3. 在纯电阻电路中，电压与电流的相位关系是______。

答案：同相4. 电路中的功率因数是指电路中实际功率与视在功率的______。

答案：比值5. 电路中的谐振频率是指电路中电感和电容的______。

答案：阻抗相等6. 电路中，当电阻的阻值增大时，通过电阻的电流会______。

答案：减小7. 电路中，当电压一定时，电阻的阻值增大，电路中的电流会______。

答案：减小8. 电路中，当电流一定时，电阻的阻值增大，电阻两端的电压会______。

答案：增大9. 电路中，当电压一定时，电阻的阻值减小，电阻两端的电压会______。

《电子线路》期末试卷姓名：班级：分数一、填空：（14分）1、（1001101）2=（）102、客观事物的最基本的逻辑关系有____ 逻辑____ 逻辑和_____逻辑三种。

3、51个“1”连续进行异或运算，其结果是。

4、基本R-S触发器的特征方程为_______ ；约束条件是。

5、按照逻辑功能的不同特点，数字电路可分为______________、_____________两大类。

6、J-K触发器，当J=K=0时，触发器处于_________状态；J=0、K=1时，触发器状态为________；K=0、J=1时，触发器状态为_________；J=K=1时，触发器状态__________。

7、一个基本RS 触发器在正常工作时，它的约束条件是，则它不允许输入( ) 且( ) 的信号。

二、选择题（20分）1.七段显示译码器的输出Y a～Y g=0000110驱动共阳极七段发光管可显示( )A.1B.2C.3D.42、在同步工作条件下，JK触发器的现态Q n=0，要求Q n+1=0，则应使（）A.J=×，K=0B.J=0，K=×C.J=1，K=×D.J=K=13、逻辑电路如右图，函数式为（）。

A、F=AB+C；B、F=AB+C；C、F=CAB ；D、F=A+BC4、T触发器，在T=1时，加上时钟脉冲，则触发器( )A．保持原态 B.置0C.置1D.翻转5、十进制数25用8421BCD码表示为（）A.10 101B.0010 0101C.100101D.101016、下列逻辑等式中不成立的是（）A.A+BC=(A+B)(A+C)B.AB+A B+A B=1C.A+B+AB=1D.A AB=A B 7、如图2所示电路，开关A、B断开为0，接通为1，灯F亮为1，灭为0，则灯F与开关A、B的逻辑关系为（）A.F=ABB.F=A BC.F=A+BD.F=A+B8、函数F=AB+A C+BCDE的最简与或表达式是（）A.AB+A CB.AB+BDC. A C+CDD.A B+BD9、．一个4位的二进制加法计数器，由0011状态开始，经过8个时钟脉冲后，此计数器的状态为（）A.1001B.1010C.1011D.110010,在下列各组变量取值中，能使函数F（A，B，C）=∑m（0，1，2，4，6）的值为1是（）A.110B.101C.011D.111三、判断题（16）1.触发器与门电路一样，输出状态仅取决于触发器的输入情况（）2、时钟脉冲的主要作用是使触发器的输出状态稳定（）3、主从RS触发器能够避免触发器空翻现象（）4、主从触发器电路中，主触发器和从触发器输出状态的翻转是同时进行的（）5、非门通常是多个输入端，一个输出端（）6、组合逻辑门电路是一种具有记忆能力的电路，即输入状态消失后相应的输出状态不会随之消失（）7、同步RS触发器只有在CP信号到来后、才依据R.S信号的变化来改变输出的状态。

中职电子专业理论测试题一、单项选择题1.给某NPN型三极管组成的共发射极组态分压式偏置电路输入一个正弦信号，经示波器观察到其输出波形如图所示，这种现象属于（）A.饱和失真B.截止失真C.平顶失真D.交越失真2.若要测单相桥式整流电路的输入电压Ui及输出电压Uo，应采用的方法是（）A.用直流电压表分别测量Ui及UoB.用交流电压表分别测量Ui及UoC.用直流电压表测Ui，用交流电压表测UoD.用交流电压表测Ui，用直流电压表测Uo3.如下图所示，在正常放大状态下，若断开负载电阻RL，则电路的电压放大倍数将（）A.变为0B.减小C.不变D.增大4.如图所示的分压式偏置电路，下列关于该电路特点的说法，错误的是（）A.电路在正常工作时环境温度大幅度升高，电路的静态工作点基本保持不变B.电路三极管的β＝100，现在用一只β＝200的三极管将其更换后，电路的静态工作点基本保持不变C.当电路中的电阻RB1变大时，静态工作点将变低D.当电路中的电阻RE变大时，静态工作点将变高5.将单相半波整流电容滤波电路、桥式整流滤波电路分别接在相同的交流电源上，已知半波整流电容滤波电路中二极管所承受的最大反向工作电压为U，则桥式整流滤波电路中的二极管承受的最大反向工作电压为（）A.UB.2UC.U 2D.4U6.在NPN型晶体三极管放大电路中，当基极开路时，三极管的状态是（）A.放大B.截止C.饱和D.无法确定7.电路如下图所示，二极管导通时正向压降为0.7 V，输出电压uo等于（）A.0.7 VB.2.3 VC.3.7 VD.6 V8.在单相桥式整流电路中，每只整流二极管的导通角（）A.等于90°B.等于180°C.小于90°D.大于90°且小于180°9.关于如图所示反相比例运算电路，正确的说法是（）A.反相输入端为虚地B.输入电阻大C.引入了电流并联负反馈D.引入了电压串联负反馈10.某同学用万用表测得某一放大电路中三极管的各极电位分别为①脚－11 V，②脚－6 V，③脚－6.7 V。

中江职业中专学校08秋电子五班《电子线路》班级学号姓名一、选择题：1、二极管能用于（）电路。

A、整流B、滤波C、放大2、稳压二极管应工作在伏安特性曲线的（）区。

A、正向导通B、反向截止区C、反向击穿区3、三极管的电流关系是（）。

A、I B=I C+I EB、I C=I B+I EC、I E=I B+I C4、当三极管的发射结和集电结都正偏时，三极管处于（）状态。

A、饱和B、截止C、放大5、当三极管的发射结和集电结都反偏时，三极管处于（）状态。

A、饱和B、截止C、放大6、3DG6B表明这是一个（）三极管。

A、高频大功率PNP型硅管B、高频小功率PNP型硅管C、高频大功率NPN型硅管D、高频小功率NPN型硅管7、某放大电路的电压放大倍数Av=1000，用增益表示时是（）。

A、30dBB、40dBC、50dBD、60dB8、国家标准规定，（）三极管为高频。

A．f>3MHz B、f>3KHz C、f>300KHz9、要使输出电压稳定又具有较高的输入电阻，放大器应引入（）负反馈。

A、电压并联B、电流串联C、电压串联D、电流并联10、射极输出器属于（）负反馈。

A、电压串联B、电压并联C、电流串联D、电流并联11、OCL功放电路中，输出端的中点静态点位为（）。

A、VccB、0C、D、2Vcc12、下列逻辑运算正确的是（）。

A、A+A+A+1=A+1B、A+B=ABC、AC+B=(A+B)(B+C)D、A+AB=A+B13、“有0出1，全1出0”属于（）。

A、与逻辑B、或逻辑C、非逻辑D、与非逻辑14、“有1出0，全0出1”属于（）。

A、与逻辑B、或逻辑C、非逻辑D、或非逻辑15、TTL逻辑电路是以（）为基础的集成电路。

A、三极管B、二极管C、场效应管D、晶闸管16、能够控制数据进行单向、双向传递的电路是（）。

A、或非门B、与非门C、OC门D、三态门17、能将输入信息转变为二进制代码的电路称为（）。

《电子线路》一、填空题（每空2分，共计24分）1.能够存放二进制数码的电路称为，它由和组成。

2.组合逻辑电路中的和时序逻辑电路中的都能实现数据的串并转换。

3.74LS47是一种七段译码器，当它进行正常的译码工作时，应使LT=，RBI=，BI/RBO=。

4.异步二进制加法计数器的规则，若使用下降沿触发的T’触发器组成计数器，则只要将低位触发器的端接至高位触发器的时钟输入端即可；若改用上升沿触发的T’触发器，则只要将低位触发器的端接至高位触发器的时钟输入端即可。

6.（75）10=（）2=（）8421BCD二、选择题（每空2分，共计14分）1.以下（）方法能够将异或门当成反相器使用。

A.多余输入端并联使用B.多余输入端接1C.多余输入端接0D.将多余输入端去掉2.某计数器的逻辑功能是每八个时钟脉冲循环一次，并且在每次循环过程中每来一个脉冲计数器减一，则该计数器是（）A.七进制减法计数器B.七进制加法计数器C.八进制减法计数器D.八进制加法计数器3.不具有计数功能的触发器是（）A.同步RS触发器B.基本RS触发器C.D触发器D.T触发器4.在TTL或非门电路多余输入端的处理中，只有（）是正确的。

A.接电源B.接地C.接电阻D.悬空5.与逻辑函数表达式Y=BC+BD+C D相等的是（）A.Y=BC+BDB.Y=BC+DC.Y=B+C DD.Y=BD+C6.如下图所示，电路的逻辑函数表达式为（）AA.Y=A+BB.Y=ABC.Y=A+BD.Y=AB7. 两片十进制计数器级联，可实现（ ）进制的触发器。

A. 10B.20C.40D. 100三、作图题（12分）1.将下列触发器改成T 触发器，画出逻辑图，并分析写出步骤。

（6分）2. 试用下降沿触发的D 触发器构成三位异步二进制加法计数器，画出逻辑电路图。

（6分）D QCP Q四、简答题（20分）1.按照要求完成以下各题(4分)：（1）公式法化简Y=A BD+A CD+B CD+C D(2)证明下列等式：AB+A C+BC=AB+A C2.用3线-8线译码器74LS138和门电路设计1位二进制全加器电路。

XX 职业学校2020-2021学年度第二学期期末考试19级《电子线路》试卷使用班级：XX 计算机班一、填空题（每空1分，20空，共计20分）1.在反相器电路中把电容和基极电阻 ① 联，可以减少三极管的开关时间，所以此电容又称为 ② 电容。

2.反相器在基极加有负电源，该电源除可使晶体三极管可靠地 ③ 外，还可以提高 ④ 能力。

3.若各门电路的输入均为A 和B ，且A=0，B=1；则与非门的输出为 ⑤ ，或非门的输出为 ⑥ 。

4.十进制数89对应的8421BCD 码为 ⑦ 。

5.如图所示电路，输出与输人之间的逻辑关系表达式是 ⑧ 。

6.在两个开关A 和B 控制一个电灯L 的电路中，当两个开关都断开(AB 为1表示断开)时灯亮，则实现的逻辑函数式为 ⑨ 。

7.符合如图所示逻辑电路的逻辑门电路的是 ⑩ 。

8.化简BC C A AB F ++== (11) 。

9.三态门电路的输出有高电平、低电平和(12) 3种状态。

10.（23）10所对应的二进制数为 (13) 。

11.若各门电路的输入均为A 和B ，且A=0，B=1；则与门的输出为 (14) ，或门的输出为 (15) 。

12.或非门的逻辑功能是 (16) 。

系部 专业 班级 姓名 考试号 ―――――――――――――――――――――――――装―――――――订―――――――线――――――――――――――――答 题 不 得 超 过 此 装 订 线13.若或门两输入信号分别为A、B，输出信号为Y,则其逻辑表达式为 (17) 。

14.主从触发器是一种能防止 (18) 现象的触发器。

15.对于JK触发器，若J=K，则可完成 (19) 触发器的逻辑功能。

16.用来记忆和统计输入CP脉冲个数的电路，称为 (20) 。

二、判断题（每题2分，10小题，共计20分）（）1.在晶体三极管开关电路中，提高β值可以提高开关速度。

（）2.在开关电路中，三极管选定后，通常利用提高电源电压来提高开关速度。

电工电子试题班级姓名成绩一、填空题（2分X25）请将答案填在答案纸中1、正电荷定向移动的方向就是____________的方向。

2、电路中元件既有_________有又_______的连接方式称为混联。

3、流通的路径称为电路。

通常电路是由、、__________ 和导线构成的。

4、电路有、和三种工作状态。

5、有一电阻，两端加上60毫伏电压时，电流为10毫安；当两端加上10伏电压时，电流为安。

6、使用万用表的欧姆档测量电阻时，每换一次量程都要7、电阻串联可获得阻值_______的电阻，可限制调节电路中的_________。

8、均匀导体的电阻与导体的长度成比，与导体的横截面积成________比，与材料的性质有关，而且还与有关、9、4个电动势都是1.5V，内阻为0.1Ω的电池，串联起来，则总电动势为_____V，总内阻为________Ω。

10、导体对电流的作用，称为电阻。

11、把多个元件________地连接起来，由_______供电，就组成并联电路。

12、导电能力介于导体和绝缘体之间的一类物质称为。

13、电阻串联电路中，各电阻上的电流_______,电路的总电压为各分电压的______,电路的总电阻为各分电阻的__________。

二、选择题：（2分X10）请将答案填在表格中1、电位的单位是（）A、欧姆B、焦耳C、伏特D、安培2、部分电路的欧姆定律表达式是（）A、I=U/RB、U=I*RC、 R=U/ID、I=E/R3、可以测量电压的仪表为（）A、安培表B、欧姆表C、电压表D、功率表4、要使白炽灯正常工作，灯泡的实际供电电压应比额定电压（）A、大B、小C、相等D、略小5、给内阻为9千欧，量程为1伏的电压表串联电阻后，量程扩大为10伏，则串联电阻为（）千欧A、1B、90C、81D、996、用电压表测得电路端电压为0V，这说明（）。

A、外电路断路B、外电路短路C、外电路上电流比较小D、电源内电阻为07、三个电阻值都是4欧的电阻串联后，总电阻为（）A、10欧B、12欧C、4欧D、20欧8、电源电动势使2V，内电阻是0、1Ω，当外电阻断路时，电路中的电流和端电压分别是（）A、0A，2VB、20A，2VC、20A，0VD、0，09、电阻率不随温度变化的材料是（）A、铜B、铝C、康铜D、半导体10、两个阻值都是10欧电阻并联后总阻值为（）欧A、5B、10C、20D、15三、判断题：（1分X10）请将答案填在表格中（交卷时只交本页）1、电池组并联可以提高总电动势。

中职电子基础试题及答案一、单项选择题（每题2分，共20分）1. 电子电路中，二极管的主要作用是：A. 放大信号B. 整流C. 滤波D. 振荡答案：B2. 在数字电路中，逻辑与门的输出为高电平的条件是：A. 所有输入端均为高电平B. 至少有一个输入端为高电平C. 所有输入端均为低电平D. 至少有一个输入端为低电平答案：A3. 晶体三极管的放大作用是基于：A. 欧姆定律B. 基尔霍夫定律C. 光电效应D. 量子隧道效应答案：B4. 以下哪种元件不是构成RC振荡器的元件？A. 电阻B. 电容C. 电感D. 二极管答案：D5. 在电子电路中，稳压二极管的主要功能是：A. 整流B. 稳压C. 放大D. 开关答案：B6. 集成电路的英文缩写是：A. ICB. PCBC. LEDD. LCD答案：A7. 以下哪种波形不是周期性波形？A. 正弦波B. 矩形波C. 三角波D. 锯齿波答案：D8. 电子电路中的反馈可以分为：A. 正反馈和负反馈B. 直流反馈和交流反馈C. 电压反馈和电流反馈D. 串联反馈和并联反馈答案：A9. 电子电路中的滤波器，其主要作用是：A. 放大信号B. 整流信号C. 滤除噪声D. 产生振荡答案：C10. 电子电路中的振荡器，其主要作用是：A. 放大信号B. 整流信号C. 产生周期性信号D. 滤除噪声答案：C二、多项选择题（每题3分，共15分）1. 以下哪些元件可以用于构成振荡器？A. 电阻B. 电容C. 电感D. 二极管答案：ABC2. 在数字电路中，以下哪些门电路可以实现逻辑与功能？A. 与门B. 或门C. 非门D. 异或门答案：A3. 晶体三极管的三个主要极是：A. 发射极B. 基极C. 集电极D. 栅极答案：ABC4. 以下哪些元件可以用于构成滤波器？A. 电阻B. 电容C. 电感D. 二极管答案：ABC5. 以下哪些因素会影响电子电路的稳定性？A. 温度B. 电源电压C. 元件老化D. 信号干扰答案：ABCD三、判断题（每题2分，共10分）1. 晶体三极管的放大倍数与工作温度无关。

中职电工考试试题及答案一、单项选择题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流的比值称为（）。

A. 电阻B. 电导C. 电势D. 电能答案：A2. 在电路中，电源的正极与负极之间的电压称为（）。

A. 电动势B. 电压C. 电流D. 电势差答案：B3. 电路中，电阻的单位是（）。

A. 欧姆B. 伏特C. 安培D. 瓦特答案：A4. 电路中，电流的单位是（）。

A. 欧姆B. 伏特C. 安培D. 瓦特答案：C5. 电路中，电功率的单位是（）。

A. 欧姆B. 伏特C. 安培D. 瓦特答案：D6. 电路中，电能的单位是（）。

A. 欧姆B. 伏特C. 焦耳D. 瓦特答案：C7. 电路中，电容器的单位是（）。

A. 欧姆B. 伏特C. 法拉D. 瓦特答案：C8. 电路中，电感器的单位是（）。

A. 欧姆B. 亨利C. 安培D. 瓦特答案：B9. 电路中，频率的单位是（）。

A. 赫兹B. 欧姆C. 伏特D. 安培答案：A10. 电路中，相位的单位是（）。

A. 度B. 欧姆C. 伏特D. 安培答案：A二、多项选择题（每题3分，共15分）11. 以下哪些是电路的基本组成部分（）。

A. 电源B. 电阻C. 开关D. 导线答案：A, B, C, D12. 以下哪些是电路的基本定律（）。

A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A, B, C13. 以下哪些是电路的基本分析方法（）。

A. 节点分析法B. 回路分析法C. 叠加定理D. 戴维南定理答案：A, B, C, D14. 以下哪些是电路的基本元件（）。

A. 电阻器B. 电容器C. 电感器D. 二极管答案：A, B, C, D15. 以下哪些是电路的基本测量仪器（）。

A. 万用表B. 示波器C. 信号发生器D. 频谱分析仪答案：A, B, C, D三、判断题（每题2分，共10分）16. 电路中的电流总是从电源的正极流向负极。

中职学校电子专业测试卷一、单项选择题1.若电路中某元件两端的电压u＝36sin（314t－30°）V，电流i ＝4sin（314t＋60°）A，则该元件是（）A.电阻B.电感C.电容D.无法判别2.如图所示，R1＝R2＝R3＝10 kΩ，R4＝R6＝50 kΩ，R5＝R7＝150 kΩ，VI1＝2 V，VI2＝－3 V，下列说法正确的是（）A.VO1＝1 V，A2为虚地B.VO1＝－1 V，A1为虚地C.VO2＝3 V，A1为虚地D.VO2＝－3 V，A2为虚地3.在如图所示的电路中，当交流电源电压为220 V，频率为50 Hz 时，三只灯泡A、B、C亮度相同。

当电源电压有效值不变，频率变为45 Hz时，则（）A.C灯比原来亮B.B灯比原来亮C.A灯比原来亮D.所有灯仍一样亮度4.有一直流负载两端的电压为12 V，流过的电流为0.5 A，若采用单相桥式整流、电容滤波电路供电，则电二极管承受的最高反向电压为（）A.12 VB.10 2 VC.20 2 VD.14 2 V5.在互补对称OTL功放电路中，引起交越失真的原因是（）A.输入信号太大B.推挽管的基极偏压不合适C.电源电压太高D.晶体管β过大6.三端可调集成稳压器CW317的1脚是（）A.输入端B.公共端C.调整端D.输出端7.在如图所示的电路中，输入电压Ui＝10 V，稳压二极管UZ＝6 V，最小稳定电流IZmin＝5 mA，最大稳定电流IZmax＝25 mA，R＝1 kΩ，RL＝500 Ω，则流过负载的电流Io为（）A.12 mAB.10 mAC.6.67 mAD.3.33 mA8.在分压式偏置放大电路中，三极管电流放大倍数β＝100，若换成β＝50的同类型三极管，则（）A.ICQ增加为原来的2倍B.ICQ减少为原来的一半C.ICQ基本保持不变D.以上都不对二、填空题9.某功率放大器采用OTL电路，若电源电压为12 V，扬声器阻抗为8 Ω，则该功放管的反向击穿电压为。

中职电类《电子线路》会考试题时间：90分钟总分：100分姓名____________学号____________分数______________一、填空题（24分）1、N型半导体多数载流子为__________，少数载流子为__________。

P型半导体多数载流子为__________，少数载流子为__________。

2、稳压管是一种特殊物质制造的__________接触型__________二极管，正常工作应在特性曲线的__________区。

3、基本放大电路的三种组态分别是：__________放大电路、__________放大电路和__________放大电路。

4、射极输出器具有__________恒小于1、接近于1，__________和__________同相，并具有__________高和__________低的特点。

5、理想运算放大器工作在线性区时有两个重要特点：一是差模输入电压__________，称为__________；二是输入电流__________，称为__________。

6、__________比较器的电压传输过程中具有回差特性。

7、在正逻辑的约定下，“1”表示__________电平，“0”表示__________ 电平。

8、十进制整数转换成二进制时采用__________法；十进制小数转换成二进制时采用__________法。

二、选择题（24分）9、用万用表检测某二极管时，发现其正、反电阻均约等于1KΩ，说明该二极管( )。

A、已经击穿；B、完好状态；C、内部老化不通；D、无法判断。

10、若使三极管具有电流放大能力，必须满足的外部条件是( )A、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏11、基本放大电路中的主要放大对象是( )。

A、直流信号；B、交流信号；C、交直流信号均有。

12、集成运放一般分为两个工作区，它们分别是( )。

安徽省中等职业学校复习试题《电子线路》座号:___ __ 姓名：__________ _ 成绩：一、选择题：24分1、二极管的正极电位是-20V，负极电位是-10V，则该二极管（）A、反偏B、正偏C、不变2、在NPN型放大电路中，若b极和e极短路，则（）A、晶体管将深度饱和B、截止C、集电结将是正偏3、画放大器交流通路时，电容应视为（）A、短路B、开路C、不变4、需要一个阻抗变换电路，ri 大，r小，应选（）的负反馈形式。

A、电压串联B、电压并联C、电流串联D、电流并联5、四位二进制数所能表示的最大八进制是（）A、0~9B、1~16C、0~156、下列逻辑命题正确的是（）A、若A+B=A+C 则B=CB、若AB=AC 则 B=CC、若Y=A+B 则Y=BA7、在三极管的放大电路中，三极管最高电位的一端是（）A、NPN管的发射极B、PNP管的发射极C、PNP管的集电极D、NPN管的基极8、三极管放大器中，各级的功率增益为：-3dB，25dB和30dB，则总功率增益为（）A、52dBB、47dB c、-180dB D、-2250dB9、为了避免脉冲分压器输出端寄生电容引起的波形失真，应在脉冲分压器电路中加入（）。

A、补偿电阻B、补偿电容器C、补偿电感D、自举电容10、逻辑函数式F=ABC+A + B+C的逻辑值为（）A、ABCB、0C、1D、C11、从触发器的工作特点上看，它是（）。

A、双稳态电路B、单稳态电路C、无稳态电路12、乙类推挽功率放大器的理想最大效率为（）A、50%B、60%C、78%D、100%二、填空题：32分1、晶体三极管的三个电极分别称为极、极和极，它们分别用字母、和表示。

2、由晶体三极管的输出特性可知，它可分为区、区和区三个区域。

3、硅晶体三极管的饱和压降为，锗晶体三极管的饱和压降为。

4、硅晶体三极管发射结的导通电压约为，锗晶体管发射结导通电压约为。

5、为了有效地抑制零点漂移，多级放大器的第一级均采用放大电路。

三厂职高2008—2009年度第一学期 07工业电气《脉冲与数字电路》期终考试试卷制卷人：樊红雷 审阅人：董卫兵学号 姓名一，选择题：１５＊２＝３０1．下列逻辑代数基本定律错误的是（ ）A ．A+B=B+AB 。

A+BC=（A+B ）（A+C ） C ．AB=A+BD 。

A （B+C ）=AB+AC 2．逻辑函数式C B A ABC Y +++=逻辑式为（ ）。

A ．0 B 。

1 C 。

ABC D 。

ABC3．能使逻辑函数A B C 为1的变量ABC 的取值组合为（ ） A ．000 B 。

010 C 。

101 D 。

111 4．下列表达式正确的是（ ）A ． AB+A C+BCD= AB+A CB ． A +AB=A+BC ． A BC+ABC =0D ． A+A=2A5．逻辑函数式A B+A B +AB 简化后的结果是（ ） A ．A B+A B B 。

AB C ．AB+B D 。

A+B6．由真值表得到的Ｆ的表达式是（ ）A. F=B A +BCB.F=C B A +BCC.F=C B A +AC７．满足图中输入，输出关系的门电路是（ ） Ａ。

与 Ｂ。

或 Ｃ。

与非 Ｄ。

或非８．下列命题，用逻辑分析正确的是（ ）Ａ。

若Ａ＋Ｂ＝Ａ＋Ｃ，则Ｂ＝Ｃ Ｂ。

若ＡＢ＝ＡＣ，则Ｂ＝ＣＣ。

若Ａ＋Ｂ＝Ａ＋Ｃ，且ＡＢ＝ＡＣ则Ｂ＝Ｃ Ｄ。

全部正确9．在图中，当Ｙ＝１时，则输入Ａ为（）Ａ。

１ Ｂ，０ Ｃ，０或１均有可能 Ｄ。

０或１均不可能１０．图示电路中，设开关闭合用１表示，断开用０表示，电灯Ｙ亮用１表示，则电灯亮的表达式为（ ）Ａ。

Ｙ＝Ａ＋Ｂ＋Ｃ Ｂ。

Ｙ＝Ａ（Ｂ＋Ｃ） Ｃ。

Ｙ＝Ａ＋ＢＣ Ｄ。

Ｙ＝ＡＢＣ１１．判断两个输入状态是否相同，当输入状态相同时输出低电平的门电路是（ ） Ａ。

或门电路 Ｂ。

非门电路 Ｃ。

同或门 Ｄ。

异或门 １２．能在三个不同的地方控制同一盏灯的逻辑函数表达式为（ ） Ａ。

Ｙ＝ＡＢＣ Ｂ。

Ｙ＝Ａ＋Ｂ＋Ｃ Ｃ。

《 电子技术基础与实训》课程考试答卷一. 填空题(请将正确的答案填写在试题相应的位置上。

)1. 内存储器、高速缓冲存储器、CPU 、内、主板、高速缓冲、存取速度2. 逐次逼近、转换速度3. n+1n n+1n =+Q =nQ JQ K Q D 、。

4. "1"、"0"5. n+11=S+R (CP 1)SR 0n QQ ==、、。

6. 的两个输入端连在一起、保持、翻转7. 时钟脉冲控制、同、异、异、时钟脉冲控制、同一时刻 8. 分频、控制、测量、三、6、2 9. 数码、移位、双向、4、8 10. 空翻、钟控RS 、电平11. TTL 、左移和右移、保持数据、清除数据12. 二进、组合、编码、二进、十进、译码、集成、数值比较13. 随机存取、可编程逻辑、只读存储器ROM 、随机存取存储器RAM 14. "1"、"0"15. 回差、整形、变换、单、单、暂稳、稳、单稳、稳、暂稳、稳16. 分辨率、绝对精度、非线性度、建立时间等、相对精度、分辨率、转换速度等 17. 参考电压、译码电路、电子开关、运算放大器18. R-2R T 型电阻、R-2R 倒T 型电阻、权电阻、CMOS 、双极型 19. 四舍五入、舍尾取整法20. 采样、采样、保持、量化、编码 21. 半个周期22. 寄存、触发、触发、寄存、触发 23. 进位制、数、按位权展开求和24. 桥式整流、单相半波整流、22U 、22U25. 结构简单、使用的元器件少、效率低、输出脉动大、交流成分低 26. 交流成分、电抗元件、输出直流电、电容、电感、RC 型、LC 型 27. 并联、小功率、串联、大功率 28.22.1U U o =。

29. 电网电压波动、负载、输出电压 30. 串联型稳压电路、并联型稳压电路 31. 简单、少、不需要调节、比较小 32. 1、置0、置133. 基数、位权、基、位权34. 倒T 、R 、2R 、权电阻、高速电子开关、转换速度 35. 二进、二进制、三位、四位 36. 8、4、2、1、二进制、0～937. 原码、反码、补码、补码38. 分配、结合、交换、反演、非非39. 开关、双极、单极、双极、单极40. 图腾、高电平"1"、低电平"0"、"1"、"0"、高阻41. TTL、CMOS、CMOS42. PMOS、NMOS、输入、输出、控制43. "与"、悬空、"或"、低、高、低、悬空44. 小、高、好、三端集成稳压器、输入端、输出端、公共端、正电压、负电压45. 预置、清零46. 双积分、逐次逼近47. 数据选择、多路48. 边沿、主从型JK、维持阻塞D49. 置0、置1、保持、翻转、1、150. T、翻转51. 二进制、二进制、二进制、同步、异步、加减、加、减、可逆52. 十进制、四、842153. 莫尔、米莱54. 三态、OC55. 无效、有效循环体、无效、自启动56. "1"、"0"57. 输入缓冲、与阵列、或阵列、输出缓冲、PLA、PAL、GAL58. 简单型、复杂型、寄存器型59. 可编程、固定、可编程、可编程、可编程、固定60. EPROM、浮置栅61. 整形、稳态、变换、整形62. 正反馈、稳定、暂稳态、充放电63. 延时、定时、稳态、单稳态电路内部定时元件R和C64. 滞回、强65. 五、自由电子、空穴、正、三、空穴、自由电子、负66. 驱动、输出、次态、异、时钟脉冲67. 单门限比较器、滞回比较器、方波68. CMOS、8、逐次比较、CMOS、869. R×1K、阴、阳、击穿、绝缘老化不通70. 栅71. 大、高、可调72. 电角度、触发延迟角α、移相范围、导通角θ，0~π73. 错74. 静、动、动、直流、交流、大、小75. 窄、越窄76. 并、并、并77. 同相输入、反相输入、微分78. 越好、大于、τ放电=R L C≥（3~5）T/279. 滞回80. 基本不变、约减小一半81. 线性应用、非线性应用、线性、非线性82. 250mV、50mV83. 截止区、截止区、放大区、半个、截止区边缘、多半个84. NPN、PNP、使两个射极输出器相同、无输出变压器、无输出电容器85. 电感、电容86. 5V、1.5A87. 最小项、相邻、最小项、一位变量88. 相等、虚短、等于零、虚断89. 取样环节、基准电压环节、比较放大环节、调整环节90. 功能真值表、逻辑函数式、状态转换图、时序波形图91. 发射、基、集电、发射、集电、发射、基、集电92. 正反馈和负反馈、电压反馈和电流反馈、串联反馈和并联反馈、直流反馈和交流反馈93. 稳定放大器放大倍数、减小非线性失真、展宽通频带94. 虚短、虚断95. 放大、极限、输出电压、输出电流96. 推动负载工作97. 电源变压器、整流电路、滤波电路、稳压电路98. 稳定输出电压99. 整流、单相半波整流电路、单相全波整流电路、单相桥式整流电路100. 同相、反相、同相、反相、双端101. 模拟、数字102. 高、低103. 逻辑、逻辑、逻辑、与逻辑、或逻辑、非逻辑104. 8421、2421、余3、格雷105. 除2取余、乘2取整106. 门电路、与门、或门107. 异或、同或108. 或非、有1出1，全0出0、与非109. 清零、置1、保持、为低电平110. 单向导电性、大小和方向、单向脉动、整流二极管、晶闸管111. 微弱的信号放大、幅值由小增大、实现能量的控制、变化量112. 或项、与项113. 硅稳压管稳压电路、串联型稳压电路、集成稳压电路114. 场效应（MOS）、N、P115. 可控硅、控制其导通与截止、弱电流、强电流、单向晶闸管、双向晶闸管、光控晶闸管、快速晶闸管116. 三个、阳极、阴极、控制极117. 共发射极、共集电极、共基极118. 发射、集电119. 发射、集电120. 放大电路、负反馈网络电路121. 几十至几千欧、负反馈、负反馈、并联一个约为几十微法的较大射极旁路电容C E122. 太低、太高123. 电压放大电路、功率放大电路124. 具有电压放大倍数、增大而减小、反向 125. 直流、交流126. 射极输出器（射极跟随器）、电压放大倍数小于1、同向、高、低、输入级、输出级、中间隔离级127. 输入级、中间级、输出级、耦合方式、阻容耦合、直接耦合、变压器耦合、光电器件耦合 128. 输出信号、反馈、负、正、电压串联、电流串联、电压并联、电流并联 129. 温度、零点、零点、差动 130. 差模、共模 131. 共模、差模132. 电压增益、输入信号、输出信号、输入电阻、输出电阻 133. 滞回、跃变、过零134. 共发射极电路、共基极电路、共集电极电路 135. 阻容耦合、直接耦合136. 互不影响、零点漂移、变化缓慢的直流信号、相互影响、零点漂移137. 每一级放大电路放大倍数的乘积、第一级放大电路的输入电阻、最后一级放大电路的输出电阻138. 相等139. 差模放大倍数与共模放大倍数之比、抑制共模信号的能力140. 深度负、正、开环工作、输入电流、输出电阻、两种、零、线性、非线性 141. ∞、∞、0、∞142. 温度、电路中引入电流负反馈、分压式偏置放大电路 143. 同相、反相、同相、反相144. 一部分或全部、净输入、净输入信号减小、净输入信号增加 145. 减小、增大、输出电压、减小、输出电流、增大、增大、减小146. 开环电压放大倍数趋于无穷大、差模输入电阻趋于无穷大、开环输出电阻趋于零、共模抑制比趋于无穷大147. 大、高、小148. 增加放大器的动态工作范围、减小电源供给的平均功率149.Eo P P =η、表示放大电路的交流输出功率、表示电源供给的直流功率150. 门电路、触发器 151. 断路、短路152. 电容、电感、将整流后的单向脉动直流电压中的纹波成分尽可能滤除掉、直流电 153. 直流电压、温度、稳定 154. 反相、同相、同相、反相155. 输入的数字、与数字量成正比的输出模拟、输入的模拟、与其成正比的输出数字 156. 4096157. 字、位、字、位同时158. 逻辑电路、输入、输出、功能、分析 159. 输入级、中间级、输出级、偏置电路160. 0、n n Q R S Q +=+1、1=+S R161. 1kΩ162. 存储容量、存取速度、功耗、可靠性163. 地址译码器、存储矩阵、读/写控制164. 固定、可编程的、可光擦除可编程、可电擦除可编程165. 相反、多数载流子、扩散、少数载流子、漂移、一致、少子、漂移、多子、扩散、反向饱和166. P、N、N、P、空间电荷区、N、P、空间电荷区、扩散、漂移、PN结167. 面、硅晶体、反向击穿168. 带负载169. 导通、截止、阳极上加正向电压、加控制电压170. 输入电阻大些、输出电阻小些171. 上、反馈环节、合适的基极电位172. 越大、越小173. 微变等效电路法、可变电阻、受控电流源174. 基极、集电极175. 动态、电压放大倍数、输入电阻、输出电阻、交流通路、图解法、微变等效电路法176. 静态、为了消除非线性失真、I BQ、I CQ、U CEQ、直流通路、图解法、估算法二. 单选题(请将正确答案的序号填写在试题对应的括号内。

《2024年江苏省职业高级中学电子线路模拟考试》一、单项选择题（每题3分，共30分）1.半导体二极管的主要特性是（）。

A.放大特性B.单向导电性C.恒流特性D.可变电阻特性2.三极管工作在放大区时，其发射结和集电结的偏置情况是（）。

A.发射结正向偏置，集电结正向偏置B.发射结正向偏置，集电结反向偏置C.发射结反向偏置，集电结正向偏置D.发射结反向偏置，集电结反向偏置3.在共发射极放大电路中，输入信号加在三极管的（）之间。

A.基极和发射极B.基极和集电极C.集电极和发射极D.任意两极4.下列哪种电路可以实现信号的功率放大（）。

A.共射极放大电路B.共集电极放大电路C.共基极放大电路D.功率放大电路5.对于一个理想的运算放大器，其开环放大倍数（）。

A.等于0C.趋近于无穷大D.为有限值6.电容在电子线路中的主要作用不包括（）。

A.滤波B.耦合C.放大D.旁路7.电感的单位是（）。

A.法拉B.亨利C.欧姆D.伏特8.在串联谐振电路中，当电路发生谐振时，电路的总阻抗（）。

A.最大B.最小C.等于电阻值D.无法确定9.以下哪种电子元件属于有源元件（）。

A.电阻B.电容C.三极管D.电感10.数字电路中基本的逻辑门不包括（）。

B.或门C.非门D.放大门二、填空题（每题3分，共30分）1.半导体材料主要分为________和________两大类。

2.三极管有三个电极，分别是________、________和________。

3.在放大电路中，为了使三极管工作在合适的状态，需要设置合适的________偏置电路。

4.运算放大器一般有________个输入端和一个输出端。

5.电容的容抗与频率成________关系。

6.串联电路中，电流处处________。

7.并联电路中，各支路电压________。

8.逻辑函数的常用表示方法有________、________和________。

9.数字电路中，二进制数只有________和________两个数码。

中职电子电工专业理论测试卷一、单项选择题（基础理论）1.有一个电压表其内阻rg=1.8kΩ，现在要将它的量程扩大为原来的10倍，则应（）A.用18kΩ的电阻和电压表串联B.用180kΩ的电阻与电压表并联C.用16.2kΩ电阻与电压表串联D.用180Ω的电阻与电压表串联2.一个电阻两端加15 V电压时，通过的电流为3 A，若在其两端加20 V电压时，则通过的电流为（）A.1 AB.3 AC.4 AD.5 A3.某直流电源内阻忽略不计，其电动势为6 V，最大输出电流为1 A，当接上4 Ω的电阻后，下面说法正确的是（）A.电路工作正常，电路工作电流为1.5 AB.电路工作不正常，负载因过载可能损坏C.电路工作不正常，电源因过载可能损坏D.电路工作正常，电路工作电流为1 A4.电路如下图所示，下列表述正确的是（）A.UAB＝0，UCD＝24 VB.UAB＝24 V，UDC＝24 VC.UAB＝0，UDC＝24 VD.UBA＝－24 V，UCD＝24 V5.若电路中两点间的电压高，则说明（）A.这两点间的电位一定高B.这两点间的电位差一定大C.这两点的电位都大于零D.这两点电位一定是绝对的6.用安培表测得电路的电流为0，这说明（）A.外电路短路B.外电路上电压较大C.电源内阻为0D.外电路开路7.如图所示电路，R1＝R3＝R4＝4Ω，R2＝R5＝2Ω，则a、b两点之间的等效电阻为（）A.3ΩB.4ΩC.5ΩD.6Ω8.电源的电动势为2V，内电阻为0.1Ω，当外电路断路时，电路中的电流和端电压分别为（）A.0、2VB.20A、2VC.20A、0D.0、09.若两个电阻元件的阻值分别为20Ω和30Ω，则二者并联、串联后的阻值分别为（）A.25Ω、50ΩB.12Ω、50ΩC.50Ω、25ΩD.50Ω、12Ω10.一段导线的电阻与其两端所加的电压（）A.成正比B.成反比C.无关D.有一定关系11.如图所示的电路中，A点的电位VA等于（）A.6 VB.21 VC.24 VD.18 V12.将“110 V,40 W”和“110 V,100 W”的两盏白炽灯串联在220 V的电路中使用,则（）A.两盏灯都不能工作,灯丝都烧断B.两盏灯都能安全工作C.40 W灯泡因电压高于110 V而灯丝烧断,造成100 W灯灭D.100 W灯泡因电压高于110 V而灯丝烧断,造成40 W灯灭13.如图所示,则下列式子表示正确的是（）A.I2＝R2·I/（R1＋R2）B.I2＝-R1·I/（R1＋R2）C.I2＝R1·I/（R1＋R2）D.I1＝R1·I/（R1＋R2）14.把额定值为“100 V,300 W”的用电器接在90 V的电源上,其功率为（）A.210 WB.243 WC.270 WD.300 W15.在全电路中，负载数量减小，端电压将（）A.增大B.减小C.不变D.不确定二、填空题16.小明家有一台额定功率为50 W的电扇，平均每天工作4 h，则1个月（30天）消耗电能为度。
