注塑成型模具设计[1]

注塑模具设计模具设计1、塑件制品分析（1）明确设计要求图1—1为塑件的二维工程图图1—1图1—1该产品精度及表面粗糙度要求不高，有一定的配合精度要求。

（2）明确产品的批量该产品批量不大,模具采用一模两腔结构,浇口形式采用侧浇口，（3）计算产品的体积和质量使用UG软件画出三维实体图，软件自动机算出所画图形的体积。

通过计算得塑件的体积V塑=13.85cm3塑件的质量M塑=ρV塑=1.04×13.85=14.4g式中ρ---塑料的密度,g/cm3.流道凝料的质量m2还是个未知数，可按塑件质量的0.6倍来估算。

浇注系统的质量M浇=ρV浇=8.6g浇注系统的体积V浇=8.30cm3.故V总= 2×V塑+V浇= 2×13.85cm3 +8.30cm3.= 36cm3 M总=2×M塑+M浇=2×14.4g+8.6g= 43g2．注塑机的确定选择注射机型号 XS—ZY—250主要技术规格如下：螺杆直径：65mm注射容量：250cm3注射压力：1300MPa锁模力：1800kN最大注射面积：500cm3模具厚度：最大350mm最小250mm模板行程：350mm喷嘴：球半径 18mm孔直径4m定位孔直径：125mm顶出：两侧孔径 40mm两侧孔距 280mm3.浇注系统的设计（1）主流道形式浇注系统是指模具从接触注射机喷嘴开始到型腔未知的塑料流动通道，起作用是使塑料熔体平稳且有顺序的填充到型腔中，并在填充和凝固过程中把注射压力充分传递到各个部位，已获得组织机密、外形清晰地塑件。

浇注系统可分为普通浇注系统和无流道凝料系统。

考虑浇注系统设计的基本原则：适应塑料的成型工艺性、利于型腔内气体的排出、尽量减少塑料熔体的热量和压力损失、避免熔料直冲细小型芯、便于修正和不影响塑件外观质量、便于减少塑料损失和减小模具尺寸等。

根据模具主流道与喷嘴的关系： R 2= R 1+（1～2）㎜ D=d+（0.5～1）㎜. 取主流道球面半径R=20㎜， 取主流道小端直径D =Φ5㎜， 球面配合高度h=3-5mm 取h=4 mm主流道长度 有标准模架结合该模具的结构，取L=85mm为了便于将凝料从主流道中拔出，将主流道设计成圆锥形，其斜度为1°～3°d—喷嘴直径 1~5.00+=d d 40=d 5=d2o=α R=10（2）分流道的设计分流道在多型腔模具中是必不可少的，它起连接主浇道和浇口的作用。

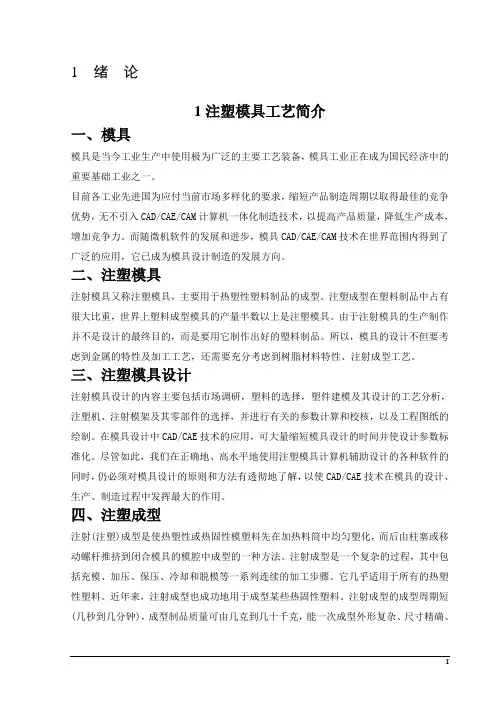

1 绪论1注塑模具工艺简介一、模具模具是当今工业生产中使用极为广泛的主要工艺装备，模具工业正在成为国民经济中的重要基础工业之一。

目前各工业先进国为应付当前市场多样化的要求，缩短产品制造周期以取得最佳的竞争优势，无不引入CAD/CAE/CAM计算机一体化制造技术，以提高产品质量，降低生产成本，增加竞争力。

而随微机软件的发展和进步，模具CAD/CAE/CAM技术在世界范围内得到了广泛的应用，它已成为模具设计制造的发展方向。

二、注塑模具注射模具又称注塑模具，主要用于热塑性塑料制品的成型。

注塑成型在塑料制品中占有很大比重，世界上塑料成型模具的产量半数以上是注塑模具。

由于注射模具的生产制作并不是设计的最终目的，而是要用它制作出好的塑料制品。

所以，模具的设计不但要考虑到金属的特性及加工工艺，还需要充分考虑到树脂材料特性、注射成型工艺。

三、注塑模具设计注射模具设计的内容主要包括市场调研，塑料的选择，塑件建模及其设计的工艺分析，注塑机、注射模架及其零部件的选择，并进行有关的参数计算和校核，以及工程图纸的绘制。

在模具设计中CAD/CAE技术的应用，可大量缩短模具设计的时间并使设计参数标准化。

尽管如此，我们在正确地、高水平地使用注塑模具计算机辅助设计的各种软件的同时，仍必须对模具设计的原则和方法有透彻地了解，以使CAD/CAE技术在模具的设计、生产、制造过程中发挥最大的作用。

四、注塑成型注射(注塑)成型是使热塑性或热固性模塑料先在加热料筒中均匀塑化，而后由柱塞或移动螺杆推挤到闭合模具的模腔中成型的一种方法。

注射成型是一个复杂的过程，其中包括充模、加压、保压、冷却和脱模等一系列连续的加工步骤。

它几乎适用于所有的热塑性塑料。

近年来，注射成型也成功地用于成型某些热固性塑料。

注射成型的成型周期短(几秒到几分钟)，成型制品质量可由几克到几十千克，能一次成型外形复杂、尺寸精确、带有金属或非金属嵌件的模塑品。

因此，该方法适应性强，生产效率高。

注塑模具的设计及制造注塑模具是用于注塑成型的模具，它的设计和制造直接关系到产品质量和生产效率。

本文将从设计和制造两个方面介绍注塑模具的相关知识。

一、注塑模具的设计1.产品设计分析：在进行注塑模具设计之前，首先要对即将生产的产品进行分析。

了解产品的形态尺寸、材料特性、注塑工艺和生产要求等，为模具设计提供依据。

2.模具结构设计：根据产品要求和注塑工艺，设计模具的结构。

包括模具的开合方式、定位方式、注塑道设计和冷却系统设计等。

合理的结构设计可以提高模具使用寿命和生产效率。

3.模具零件设计：根据模具结构设计，对各个零件进行详细设计。

比如模具芯、模具腔、滑块、顶出机构、定位销和定位套等。

零件设计要考虑到材料选择、加工工艺和装配要求等。

4.模具标准件选用：在模具设计过程中，可以选用一些标准件，如模具基础板、导向套和注塑嘴等。

合理选用标准件不仅可以减少设计工作量，还可以提高模具加工精度和降低成本。

5.注塑模具的通气设计：在注塑过程中，模具内会产生大量的气体，如果不能有效排出，会导致产品缺陷。

所以，在模具设计中要合理设置通气孔和排气槽，以确保注塑过程的质量。

二、注塑模具的制造1.模具材料选择：注塑模具常用的材料有优质合金钢和工具钢，比如P20、718、2738等。

材料的选择要根据产品要求、生产批量和制造成本等因素综合考虑。

2.模具加工工艺：注塑模具的加工工艺包括铣削、镗削、磨削、电火花和线切割等。

不同的加工工艺需要选用不同的设备和工装，操作人员要熟悉模具加工过程和技术要求。

3.模具热处理：模具在使用过程中需要经过热处理，以提高材料的硬度和耐磨性。

常见的热处理方法有淬火、回火和表面处理等，要根据模具材料和要求选择适当的热处理方法。

4.模具组装和调试：在模具制造完成后，需要对各个零部件进行组装和调试。

确保模具各部件的精度和配合度，在注塑生产前进行试模和修正，以保证产品质量。

总之，注塑模具的设计和制造对于提高注塑产品的质量和生产效率至关重要。

注塑模具设计说明书一、项目背景：注塑模具是一种用于塑料注射成型的工具，是实现塑料产品批量生产的重要设备之一。

注塑模具的设计质量直接影响着产品的成型质量和生产效率。

本文档旨在详细说明注塑模具的设计要求和流程，为后续模具制造和使用提供指导。

二、设计目标：1. 实现塑料产品的准确成型，保证产品尺寸和外观质量的一致性；2. 提高生产效率，降低生产成本；3. 提高模具的使用寿命，减少维护和更换成本；4. 考虑模具的可拆卸性，方便清洗和更换模具部件。

三、设计要求：1. 产品设计要求：a. 确定产品的尺寸和外观要求，提供详细的产品图纸和规格说明；b. 需要考虑产品的材料特性，如塑料的热胀冷缩性，流动性等；c. 确定产品的成型方式和注塑工艺参数。

2. 模具结构设计要求：a. 考虑产品的成型方式，确定模具的结构类型，如单腔模具、多腔模具等；b. 在满足产品尺寸和外观要求的基础上，尽量减小模具的尺寸和重量；c. 考虑模具的使用寿命，采用耐磨、耐腐蚀的材料，优化工艺和热处理；d. 考虑模具的冷却系统，保证注塑过程中材料的快速冷却和成型周期的缩短；e. 考虑模具的导向系统和定位系统，确保模具运动的准确性和稳定性；f. 考虑模具的拆卸性，方便清洗和更换模具部件。

3. 模具零件设计要求：a. 模具芯、模具腔、模具板等零件的尺寸要与产品尺寸要求一致；b. 避免尺寸过小、壁厚过薄等问题，确保零件的强度和刚性；c. 考虑零件的加工工艺，尽量减少加工难度和成本；d. 避免零件之间的干涉和碰撞，确保模具的正常运作；e. 采用标准化零件，方便制造和更换。

四、设计流程：1. 了解产品需求：与产品设计师沟通，收集产品图纸和规格说明；2. 制定模具设计方案：根据产品需求，确定模具的结构类型、尺寸和重量等；3. 进行模具设计：进行模具零件的设计，包括模具芯、模具腔、模具板等；4. 完善模具设计：考虑模具的冷却系统、导向系统、定位系统等；5. 优化模具设计：通过模拟和分析，优化模具结构和零件设计，提高模具的性能；6. 完成模具图纸：根据设计结果，绘制模具图纸，包括三维模型和二维工程图；7. 制造模具：将模具图纸提供给模具制造厂家，开始制造模具；8. 调试模具：完成模具制造后，进行模具调试和试模，保证模具的正常运行；9. 交付使用：完成模具调试后，交付给使用方，并提供模具的维护和保养指南。

注塑模具设计说明书一、引言注塑模具是一种用于制造塑料制品的重要工具。

它具有精密设计和制造的特点，直接影响到注塑成型工艺的质量和效率。

本文档旨在提供一个注塑模具设计的详细说明书，以帮助使用者了解并正确使用注塑模具。

二、设计原则1. 功能性设计：注塑模具设计的首要目标是确保塑料制品的质量和精度。

需要考虑到产品的形状、尺寸、结构等因素，确保模具能够精确地复制产品的形状。

2. 可靠性设计：模具在长时间运行过程中需具有足够的可靠性和稳定性。

设计时应考虑到材料的选择、结构的合理性、工艺性能等因素，以确保模具能够长时间稳定运行。

3. 高效性设计：注塑模具的设计还要考虑到生产效率的提高。

在保证产品质量的前提下，优化流程、减少工序、提高生产速度等都是设计中需要考虑的因素。

三、设计要点1. 产品参数分析：仔细研究产品的形状、尺寸、材料等参数，并根据不同产品的要求进行合理设计。

2. 模具结构设计：根据产品的特点设计合理的模具结构，包括模具的分型面、脱模方式、冷却系统等。

3. 材料选择：根据产品和模具的要求选择合适的材料，考虑材料的韧性、硬度、耐磨性等因素。

4. 流道系统设计：设计合理的流道系统，以保证熔融塑料流动均匀，避免短流、死角等问题，提高注塑成型过程的效率。

5. 冷却系统设计：优化冷却系统的设计，保证塑料在注塑过程中能够迅速冷却固化，提高生产效率并减少翘曲、变形等问题。

6. 模具表面处理：根据产品的表面要求进行合适的模具表面处理，包括抛光、喷涂等，以提高产品的表面质量。

7. 模具装配：模具设计时应考虑装配的便利性和准确性，保证模具能够容易安装和拆卸。

四、注意事项1. 安全操作：在使用注塑模具时，必须严格遵守相关的操作规程和安全要求，保证操作人员的人身安全。

2. 维护保养：定期对模具进行清洁和维护保养，保证模具的正常运行和寿命的延长。

3. 记录维护：对模具的使用情况进行记录，包括使用次数、维修情况等，以便及时调整维修周期和保养计划。

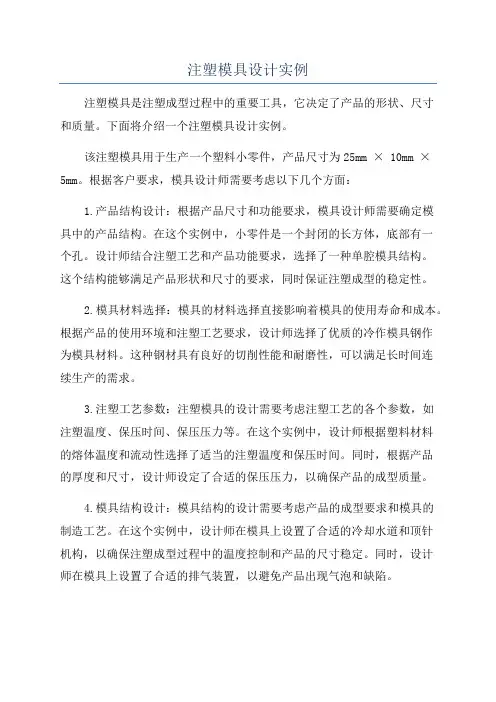

注塑模具设计实例注塑模具是注塑成型过程中的重要工具，它决定了产品的形状、尺寸和质量。

下面将介绍一个注塑模具设计实例。

该注塑模具用于生产一个塑料小零件，产品尺寸为25mm × 10mm × 5mm。

根据客户要求，模具设计师需要考虑以下几个方面：1.产品结构设计：根据产品尺寸和功能要求，模具设计师需要确定模具中的产品结构。

在这个实例中，小零件是一个封闭的长方体，底部有一个孔。

设计师结合注塑工艺和产品功能要求，选择了一种单腔模具结构。

这个结构能够满足产品形状和尺寸的要求，同时保证注塑成型的稳定性。

2.模具材料选择：模具的材料选择直接影响着模具的使用寿命和成本。

根据产品的使用环境和注塑工艺要求，设计师选择了优质的冷作模具钢作为模具材料。

这种钢材具有良好的切削性能和耐磨性，可以满足长时间连续生产的需求。

3.注塑工艺参数：注塑模具的设计需要考虑注塑工艺的各个参数，如注塑温度、保压时间、保压压力等。

在这个实例中，设计师根据塑料材料的熔体温度和流动性选择了适当的注塑温度和保压时间。

同时，根据产品的厚度和尺寸，设计师设定了合适的保压压力，以确保产品的成型质量。

4.模具结构设计：模具结构的设计需要考虑产品的成型要求和模具的制造工艺。

在这个实例中，设计师在模具上设置了合适的冷却水道和顶针机构，以确保注塑成型过程中的温度控制和产品的尺寸稳定。

同时，设计师在模具上设置了合适的排气装置，以避免产品出现气泡和缺陷。

5.模具制造和组装：根据设计图纸，模具制造师使用数控机床进行模具加工。

首先进行粗加工，然后进行精细加工和装配。

在模具加工和组装过程中，需要进行严格的尺寸和工艺控制，以确保模具的精度和质量。

综上所述，注塑模具设计需要综合考虑产品结构、模具材料、注塑工艺、模具结构以及模具制造和组装等方面的因素。

通过合理设计和制造，注塑模具可以满足产品的形状、尺寸和质量要求，提高注塑成型的效率和稳定性。

注塑成型模具设计操作流程注塑成型模具是一种常用于制造塑料制品的工具。

它可以将熔化的塑料注入到模具中，并通过冷却和固化过程来形成最终的产品。

在注塑成型过程中，模具设计的合理性和操作流程的规范性至关重要，它们直接影响到产品质量和生产效率。

本文将详细介绍注塑成型模具设计的操作流程。

一. 需求分析在进行注塑成型模具设计之前，首先需要进行需求分析。

需求分析的目的是明确产品的形状、尺寸和表面要求等技术参数。

通过与客户沟通和了解所需产品的功能和应用场景，设计师可以确定模具的整体结构和细节设计。

二. 概念设计概念设计是将需求分析转化为初步设计方案的过程。

设计师可以使用CAD软件进行三维建模，快速生成多个设计方案，并根据工程要求和实际制造需求进行评估和比较。

在概念设计阶段，设计师应该考虑到模具的可制造性、易用性和维修性等因素。

三. 详细设计在概念设计确定后，需要进行详细设计。

详细设计是指将概念设计方案细化为具体的零部件图纸和装配图纸的过程。

设计师需要根据模具的结构和功能要求，绘制每个零部件的尺寸、形状和工艺要求。

此外，在详细设计中还需要考虑模具的引导装置、冷却系统和排气系统等细节。

四. 材料选择材料选择是注塑成型模具设计中的重要环节。

设计师需要根据产品的特性、生产批量和经济性等因素选择合适的模具材料。

常用的模具材料有工具钢、不锈钢和铝合金等。

不同材料具有不同的强度、硬度和耐磨性，设计师需要根据具体情况进行选择。

五. 制造加工制造加工是将设计好的模具图纸转化为实际模具的过程。

通常情况下，制造加工包括数控加工、切割和铣削等工艺。

在制造过程中，需要严格按照图纸要求进行操作，并采取适当的质量控制措施，以确保模具的制造精度和表面质量。

六. 装配调试在模具制造完成后，需要进行装配调试。

装配调试的目的是验证模具的正确性和可靠性。

设计师和制造人员需要对模具进行全面检查，确保每个零部件的安装位置正确，加工尺寸符合要求，并进行必要的调整和修正。

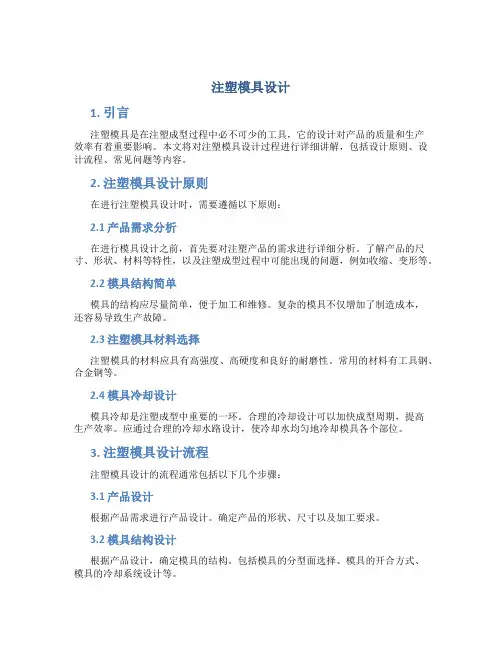

注塑模具设计1. 引言注塑模具是在注塑成型过程中必不可少的工具，它的设计对产品的质量和生产效率有着重要影响。

本文将对注塑模具设计过程进行详细讲解，包括设计原则、设计流程、常见问题等内容。

2. 注塑模具设计原则在进行注塑模具设计时，需要遵循以下原则：2.1 产品需求分析在进行模具设计之前，首先要对注塑产品的需求进行详细分析。

了解产品的尺寸、形状、材料等特性，以及注塑成型过程中可能出现的问题，例如收缩、变形等。

2.2 模具结构简单模具的结构应尽量简单，便于加工和维修。

复杂的模具不仅增加了制造成本，还容易导致生产故障。

2.3 注塑模具材料选择注塑模具的材料应具有高强度、高硬度和良好的耐磨性。

常用的材料有工具钢、合金钢等。

2.4 模具冷却设计模具冷却是注塑成型中重要的一环。

合理的冷却设计可以加快成型周期，提高生产效率。

应通过合理的冷却水路设计，使冷却水均匀地冷却模具各个部位。

3. 注塑模具设计流程注塑模具设计的流程通常包括以下几个步骤：3.1 产品设计根据产品需求进行产品设计。

确定产品的形状、尺寸以及加工要求。

3.2 模具结构设计根据产品设计，确定模具的结构。

包括模具的分型面选择、模具的开合方式、模具的冷却系统设计等。

3.3 模具零件设计根据模具结构设计，对模具零件进行设计。

包括模具芯、模具腔、模具副等零件的设计。

3.4 模具加工根据模具零件设计，进行模具的加工。

包括车削、铣削、电火花等工艺。

3.5 模具装配和调试将加工好的模具零件进行装配，并进行调试。

保证模具的正常工作。

4. 常见问题及解决方法在注塑模具设计过程中，常常会遇到一些问题，下面列举几个常见问题及解决方法：4.1 收缩问题在注塑成型过程中，产品会发生一定程度的收缩。

为了解决收缩问题，可以通过增加模具开料尺寸或调整注塑工艺参数来补偿收缩。

4.2 模具冷却不均匀问题如果模具冷却不均匀，会导致产品变形或质量不稳定。

解决这个问题可以通过设计合理的冷却水路，保证冷却水均匀地流过模具各个部位。

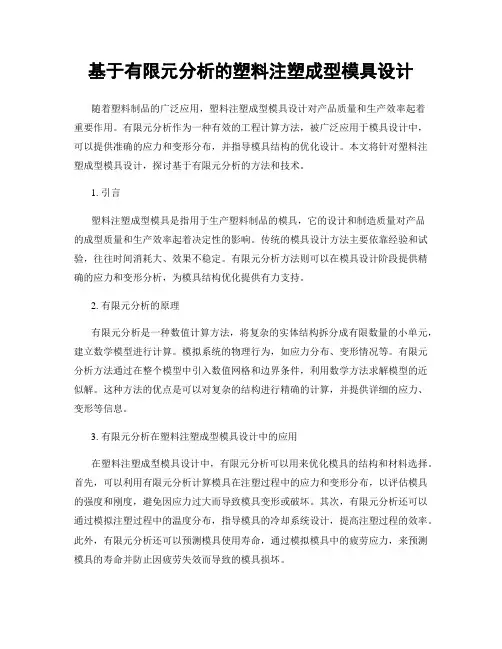

基于有限元分析的塑料注塑成型模具设计随着塑料制品的广泛应用，塑料注塑成型模具设计对产品质量和生产效率起着重要作用。

有限元分析作为一种有效的工程计算方法，被广泛应用于模具设计中，可以提供准确的应力和变形分布，并指导模具结构的优化设计。

本文将针对塑料注塑成型模具设计，探讨基于有限元分析的方法和技术。

1. 引言塑料注塑成型模具是指用于生产塑料制品的模具，它的设计和制造质量对产品的成型质量和生产效率起着决定性的影响。

传统的模具设计方法主要依靠经验和试验，往往时间消耗大、效果不稳定。

有限元分析方法则可以在模具设计阶段提供精确的应力和变形分析，为模具结构优化提供有力支持。

2. 有限元分析的原理有限元分析是一种数值计算方法，将复杂的实体结构拆分成有限数量的小单元，建立数学模型进行计算。

模拟系统的物理行为，如应力分布、变形情况等。

有限元分析方法通过在整个模型中引入数值网格和边界条件，利用数学方法求解模型的近似解。

这种方法的优点是可以对复杂的结构进行精确的计算，并提供详细的应力、变形等信息。

3. 有限元分析在塑料注塑成型模具设计中的应用在塑料注塑成型模具设计中，有限元分析可以用来优化模具的结构和材料选择。

首先，可以利用有限元分析计算模具在注塑过程中的应力和变形分布，以评估模具的强度和刚度，避免因应力过大而导致模具变形或破坏。

其次，有限元分析还可以通过模拟注塑过程中的温度分布，指导模具的冷却系统设计，提高注塑过程的效率。

此外，有限元分析还可以预测模具使用寿命，通过模拟模具中的疲劳应力，来预测模具的寿命并防止因疲劳失效而导致的模具损坏。

4. 优化设计方法基于有限元分析的优化设计方法可以帮助提高塑料注塑成型模具的性能和使用寿命。

首先，可以通过有限元分析计算模具在不同工况下的应力和变形，找出应力集中和变形较大的区域，并进行结构优化，如增加加强肋、增加牢固的支撑等。

其次，有限元分析还可以指导模具材料的选择，选择合适的材料可以提高模具的硬度和耐磨性，延长模具的使用寿命。

目录1.引言 12.塑料工艺分析与模具方案确定 22.1 制件的分析 22.2 模具方案的初步确定 32.3总装图 33. 塑料的成型特性及工艺参数 44. 注塑设备的选择 44.1 计算塑件的体积和重量 44.2 选择设备型号、规格、确定型腔数 45. 浇注系统 65.1 确定成型位置 65.2 分型面的选择 65.3 浇口套的选用 65.4 流程比的校核 76. 脱模机构的设计 76.1 顶出机构 76.2 脱模力的计算 87. 侧向抽芯机构的设计 87.1 抽拔距与抽拔力的计算 97.1.1抽芯距 97.1.2抽芯力的计算 97.2 抽芯机构的设计 107.2.1滑块与滑块槽的设计 107.2.2定位装置的设计 117.2.3斜导柱的设计与计算 118. 温度调节机构的选择 128.1模具温度调节对塑件质量的影响 12 8.2冷却系统的设计原则 128.3冷却装置的布置如下 139. 注射机有关工艺参数的校核 139.1 注射量的校核 139.2 锁模力与注射压力的校核 149.2.1锁模力的校核 149.2.2注射压力的校核 159.3模具与注射机安装部分相关尺寸的校核 1510. 成型零部件的设计与计算机构形式 16 10.1 成型零部件的结构形式 1610.1.1凹模的结构设计 1610.1.2型芯的结构设计 1610.2成型零部件的工作尺寸的计算 1611. 模架、支承与连接零件的设计与选择 19 11.1定模座板（400mm×350mm×30mm） 19 11.2定模板（350 mm×350mm×36mm） 19 11.3动模板（350mm×350mm×90mm） 1911.4 动模座板（4000mm×350mm×30mm） 1912. 合模导向与定位机构的设计 2012.1 导柱导向机构 1012.2 导向孔、导套的结构及要求 2112.3 导柱布置 2113. 排气与引气系统 2113.1.1排气系统的作用及气体来源 2113.1.2排气系统的设计要点 2113.2引气装置 22结 论 22谢辞 22参考文献 231.引言随着各种性能优越的工程塑料不断开发，注塑工艺越来越多地被各个制造领域用以成型各种性能要求的制品。

注塑成型工艺与模具设计注塑成型工艺是一种常用的塑料制造工艺，它通过将熔化的塑料材料注入模具中，使其冷却固化成型。

在注塑成型过程中，模具设计起着至关重要的作用，决定了最终产品的质量和性能。

本文将深入探讨注塑成型工艺与模具设计的相关内容。

注塑成型工艺包括了几个重要的步骤。

首先是原料的预处理，包括干燥和混合。

塑料材料在加工前需要进行干燥处理，以去除其中的湿气，以免对成型质量产生不良影响。

然后是熔化注塑，将预处理好的塑料材料加热至熔化状态，再通过注射机将熔化的塑料注入模具中。

接下来是冷却固化，注塑模具中的塑料在注射后会迅速冷却固化，形成所需的产品形状。

最后是脱模，将冷却固化的产品从模具中取出。

在注塑成型过程中，模具设计起着决定性的作用。

一个好的模具设计能够保证产品的尺寸精度、表面质量和结构完整性。

首先，模具设计要考虑产品的形状和尺寸要求，合理确定模具的结构和尺寸。

其次，模具设计要考虑产品的注塑工艺特点，确定合适的冷却系统和排气系统，以保证产品的质量和生产效率。

此外，模具设计还要考虑产品的脱模性能，即产品能否顺利脱离模具。

因此，在模具设计中，需要合理选择脱模斜度和表面处理方式，以减少脱模力和提高脱模效果。

注塑成型工艺与模具设计的关键在于如何解决塑料熔体的流动和冷却问题。

在注塑过程中，塑料熔体需要通过射嘴进入模具腔道，充填整个模具腔道，并冷却固化成型。

因此，流道设计是模具设计中的重要环节。

流道的设计要尽可能地短小粗大，以降低熔体的流动阻力和热损失。

同时，流道的位置和形状也要合理选择，以保证熔体在模具中的均匀充填和冷却。

在模具设计中，还需要考虑产品的浇口和排气系统。

浇口是塑料熔体进入模具腔道的通道，其位置和形状直接影响着熔体的充填情况和产品的质量。

排气系统是将模具腔道中的空气排出的通道，其位置和形状决定了空气是否能够有效排除，避免产生气泡和缺陷。

除了流道、浇口和排气系统的设计，模具设计中还需考虑产品的冷却系统。
