配电箱安装交底记录

一、交底目的为确保配电箱更换过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、交底内容1. 施工人员要求（1）施工人员必须持有相应的操作资格证书，具备一定的电气设备安装、维护经验。

（2）施工前，必须对施工人员进行安全技术培训，确保其掌握安全操作规程。

（3）施工人员应穿戴好个人防护用品，如安全帽、绝缘鞋、防护眼镜等。

2. 施工现场要求（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工现场应保持整洁，无关人员不得进入。

（3）施工过程中，应保持施工区域通风良好，防止有害气体积聚。

3. 施工步骤及注意事项（1）施工准备1）检查配电箱周围环境，确保无易燃、易爆物品。

2）确认停电，切断电源，确保施工安全。

3）准备好更换所需的工具、材料，如绝缘胶带、螺丝刀、扳手等。

（2）拆除旧配电箱1）使用螺丝刀、扳手等工具，拆卸配电箱内的电器设备，如断路器、漏电保护器等。

2）断开配电箱与电源线路的连接，确保断电。

3）拆卸配电箱面板，取出旧配电箱。

（3）安装新配电箱1）检查新配电箱及电器设备，确保无损坏、变形等。

2）将新配电箱安装到原位置，调整至水平。

3）按照要求连接新配电箱与电源线路，确保连接牢固。

4）安装配电箱内的电器设备，如断路器、漏电保护器等。

5）测试新配电箱及电器设备，确保正常运行。

（4）施工完毕1）清理施工现场，整理工具、材料。

2）恢复施工现场原状，确保整洁。

3）向相关人员进行安全交底，确保其了解施工过程及注意事项。

4. 风险及预防措施（1）电气伤害：施工过程中，应确保电源切断，防止触电事故发生。

预防措施：严格遵守操作规程，使用绝缘工具，穿戴个人防护用品。

（2）火灾：施工过程中，应避免易燃、易爆物品接触高温设备。

预防措施：远离火源，保持施工现场整洁，禁止吸烟。

（3）高空坠落：施工过程中，应确保施工人员在高处作业时安全。

预防措施：使用安全带、安全网等防护措施，确保施工人员在高处作业时的安全。

配电箱安装施工安全技术交底本文档旨在详细说明配电箱安装施工的安全技术要点和注意事项。

配电箱是电力系统中非常重要的组成部分，因此安装施工应严格按照相关标准和规范进行，以确保工作安全和质量。

1. 施工前准备在进行配电箱安装施工前，必须进行充分的准备工作，包括但不限于以下内容：- 确保施工人员具有相关资质和安全培训；- 确认所有施工材料和设备的质量和完好性；- 了解工作现场的环境条件，包括电力供应情况和周围环境的安全性；- 制定详细的施工方案和安全措施。

2. 安全措施配电箱安装施工中应采取以下安全措施，以保障施工人员的安全：- 戴好个人防护用具，如安全帽、防护眼镜和耳塞等；- 严禁携带易燃、易爆物品进入工作现场；- 工作时保持清醒，严禁酒后施工；- 配电箱必须是带有过流保护装置的标准设备；- 按照操作规程正确使用施工工具，并保持工具的完好状态。

3. 安全操作注意事项在进行配电箱安装施工时，需要特别注意以下事项：- 按照标准操作程序进行连接和布线，避免任何违规操作；- 确保电源已彻底断开并贴好警示标识，以防止触电事故；- 配电箱应远离易燃、易爆和腐蚀性物质；- 严禁超负荷运行，确保电流和功率符合设备要求；- 确保接地良好，防止电气火灾和触电事故的发生。

4. 施工后维护完成配电箱安装施工后，应定期进行维护和检查，确保其正常运行和安全性。

- 定期检查配电箱的内部和外部设备的工作状态；- 注意清理和排除灰尘、污物等可能引发故障的因素；- 确保连接器和接线端子的紧固度和良好接触性；- 定期检查过流保护装置和漏电保护装置的工作状态。

总结配电箱安装施工是一项重要的工作，必须严格遵循安全技术要点和注意事项。

本文档提供了相关指导，希望能够对施工人员进行有益的技术交底，确保施工过程的安全和质量。

配电箱柜施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、施工前班组必须熟悉图纸,包括平面图上各类配电箱、柜的安装位置、安装方式、安装高度、以及系统图上各类配电箱、柜的回路系统,接线排列等。

3、配电箱进场后,必须按施工图要求进行开箱检查,并做好开箱检查记录。

如发现有任何不符,应及时向施工员反映,决不能擅自决定安装与否。

4、搬远配电箱、柜时,应注意柜体的重量及形体大小,结合现场施工条件,正确采用机械或人力搬远方式。

5、如需吊运时，吊索应穿在柜体的吊环内；决不能将吊索挂在柜体的设备部件上吊装。

6、搬运中一定要将配电箱、柜绑扎固定牢固，防止磕碰,避免柜内电气元件仪表及柜体油漆的损坏。

7、在制作柜底基础型钢底座时,一定要根据配电柜的尺寸仔细测量,计算后,才能下料制作。

8、型钢在下料制作前,必须先对型钢矫平矫直。

型钢开孔必须采用机械钻孔,严禁电焊气割开孔。

9、柜底基础型钢制作的焊缝一定要焊接平整、牢固、清除焊渣,及时涂以防锈柒二度。

10、基础型钢应根据设计要求牢固地固定在各配电间的柜体位置上。

固定后的基础型钢应平整,并用拉线、尺量等检测手段进行检测,其允许偏差必须要符合规范要求。

设置在泵房等潮湿所的配电柜,应在基础型钢下,砌筑高度宜为200mm的防湿基础。

11、当基础型钢找平、找正后，即可进行配电柜的安装工序。

柜体与基础型钢,柜体与柜体应采用镀锌螺栓连接,严禁用电焊将柜体与型钢焊接。

12、柜体与基础型钢应有可靠、良好、明显的接地连接。

装有电器的可开启的柜门,应以软导线与柜内接地干线可靠连接。

13、柜内接线必须按系统图上电气回路所示的要求,进行正确的连接。

导线与柜内各电气元件的连接必须牢固、可靠,并在所配导线端部标明其回路编号。

编号应正确,字迹应清晰且不易脱色。

14、柜内配线应整齐，清晰、美观,导线绝缘良好,无损伤且不应有接头。

分部、分项工程技术交底记录2023 年3 月20 日工程名称泸溪县武溪镇楠木洲城21#楼工程分项工程名称：配电箱安装工程交底内容1、材料要求：分部工程电器安装工程1）铁制配电箱〔盘〕箱体应有肯定的机械强度，周边平坦无损伤，油漆无脱落，二层底板厚度不小于是1.5mm，但不得承受阻燃型塑料板做二层底板，箱内器具应安装结实，导线排列整齐压接结实，应为两部定点产品并有产品合格证。

2）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等到。

3）绝缘导线：导线的型号规格必需符合设计要求，并有产品合格。

4）其它材料：电器仪表，熔丝〔或熔片〕，端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条〔或电石、氧气〕、水泥、砂子。

2、主要机具：1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等到。

2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳、活扳子、套筒扳子、锡锅、锡勺等。

3）台钻、手电钻头、木钻、台钳、案子、射钉枪、电炉电气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱等。

3、作业条件；1）工艺流程：配电箱盘安装要求弹线定位暗装配电箱盘面组装2）配电箱〔盘〕安装要求A、配是箱应安装在安全、枯燥、易操作的场所。

配电箱〔盘安装时，其底口距地一般为1.5 米，照装时底口距地1.2 米，照相馆装电度表板底口距地不得小于1.8 米，在同一建筑物内，同类盘的高度应全都，允许偏差为10mm。

B、安装配电箱盘所需的木砖及铁件等到均应预埋挂式配电箱〔盘〕应承受金居膨胀螺栓固定。

C、铁制配电箱〔盘〕均需先刷一遍防锈漆，再刷灰油漆，二道。

预埋的各种铁件均应刷防锈漆，并做好明显牢靠的接地。

导线引出面板时，面板线孔应光滑无毛刺，金属应装设绝缘保护套。

D、配电箱〔盘〕带有器具的铁制盘盘面和装有器具的门及电器的金属外壳均应有明显牢靠的PE 保护地线〔PE 线为黄绿相间的双色线也可承受编织软裸铜线〕但PE 保护地线不允许利用箱体或盒体串接。

一、交底时间：年月日二、交底地点：施工现场/配电室三、交底对象：全体施工人员、电工、安全员等四、交底内容：1. 施工现场配电系统概述（1）配电系统组成：包括总配电箱、分配电箱、开关箱、电缆等。

（2）配电系统工作原理：通过电缆将电源输送到各个施工点，为施工现场提供电力。

2. 配电设备安装要求（1）配电箱安装：配电箱应固定在干燥、通风、防火、防潮的地方，底边距地面高度为1.4-1.6米。

配电箱门应向外开，便于操作。

（2）电缆敷设：电缆应沿墙、地面或支架敷设，严禁在地面拖行。

电缆穿越墙、楼板、孔洞时，应穿管保护，并做好防水、防动物侵入措施。

（3）接地装置：接地装置应可靠连接，接地电阻值应符合规定。

3. 配电设备操作规程（1）操作人员应熟悉配电设备操作规程，掌握设备性能。

（2）操作前，应检查配电设备是否完好，接地装置是否可靠。

（3）操作过程中，严禁擅自拆装、改动设备。

（4）发现设备故障，应立即停机断电，并向负责人汇报。

4. 安全注意事项（1）施工现场严禁非电工操作电气设备。

（2）操作人员应穿戴好个人防护用品，如绝缘手套、绝缘鞋等。

（3）严禁赤手触摸带电设备。

（4）严禁在电气设备附近吸烟、饮酒。

（5）电气设备发生故障时，严禁擅自修复。

（6）现场临时用电设备应定期检查、试验，确保安全可靠。

五、责任分工1. 施工单位：负责施工现场配电系统的安装、调试、维护及管理工作。

2. 配电设备供应商：负责提供符合安全标准的配电设备。

3. 施工人员：负责按照操作规程进行电气设备的操作。

4. 安全员：负责监督施工现场的电气安全，确保施工人员遵守安全规定。

六、交底人签字：（交底人姓名）七、记录人签字：（记录人姓名）八、备注：1. 本记录作为配电安全技术交底依据，施工过程中应严格遵守。

2. 如有变更，应及时修改本记录，并通知相关人员。

3. 施工单位应定期组织安全培训，提高施工人员的安全意识。

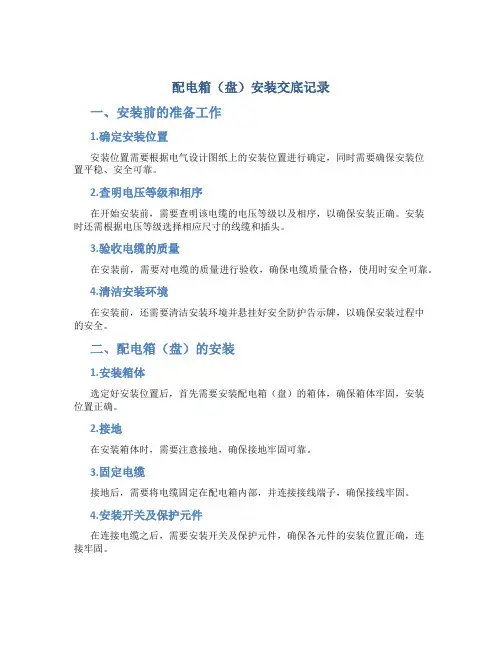

配电箱（盘）安装交底记录
一、安装前的准备工作
1.确定安装位置
安装位置需要根据电气设计图纸上的安装位置进行确定，同时需要确保安装位
置平稳、安全可靠。

2.查明电压等级和相序
在开始安装前，需要查明该电缆的电压等级以及相序，以确保安装正确。

安装
时还需根据电压等级选择相应尺寸的线缆和插头。

3.验收电缆的质量
在安装前，需要对电缆的质量进行验收，确保电缆质量合格，使用时安全可靠。

4.清洁安装环境
在安装前，还需要清洁安装环境并悬挂好安全防护告示牌，以确保安装过程中
的安全。

二、配电箱（盘）的安装
1.安装箱体
选定好安装位置后，首先需要安装配电箱（盘）的箱体，确保箱体牢固，安装
位置正确。

2.接地
在安装箱体时，需要注意接地，确保接地牢固可靠。

3.固定电缆
接地后，需要将电缆固定在配电箱内部，并连接接线端子，确保接线牢固。

4.安装开关及保护元件
在连接电缆之后，需要安装开关及保护元件，确保各元件的安装位置正确，连
接牢固。

5.验收完毕
在将各元件连接完成后，需要进行一次验收，确保安装无误。

三、安装结束
安装完成后，需要清理现场，并按照相关安全规定进行必要的测试，确保配电箱安装无误，符合国家相关电气安全标准。

四、注意事项
*在安装配电箱（盘）时，应按照电气设计图纸上的规定进行安装。

*各元件的连接应牢固可靠。

*在安装过程中，应注意安全，避免发生意外。

*在配电箱安装完成后，应进行一次全面的测试，确保其安装符合国家相关电气安全标准。

以上为配电箱（盘）安装交底记录。
