夹具验收标准

工装夹具管理规定1、目的规范公司工装夹具、模具以下简称夹具的入库、领用、发放、送检、回收、送修、报废等管理流程,确保工装夹具处于受控状态,以更好地为生产服务. 2、范围本管理制度适用于存放在公司内部的所有工装夹具、模具.3、职责与权限品质部负责按照生产技术部提供的装配图对送检的夹具进行检定,并作记录；生产技术部负责对不合格的夹具进行判定,并作出处理决定.生产车间负责按照月检计划将在用的夹具送检；负责按照技术部给定的修理工艺对夹具进行修复.4、程序工装夹具入厂验收4.1.1工装夹具入厂时,夹具管理员应根据生产技术部提供的夹具清单进行清点,如夹具生产厂家提供了送货清单,应同时核对送货清单,经核对无误后,签收工装夹具；4.1.2品质部在接收到夹具管理员送检的夹具后,应在一个工作日内,安排人员完成对送检工装夹具的入厂检定；4.1.3质检人员应根据生产技术部提供的装配图对夹具进行判定,出具“工装检定报告”,如所有尺寸均合格,则在“工装检定报告”中“检定结论”栏勾上合格选项,经品质部部长签字后交仓储进行入库；如存在有尺寸不合格的情况,则必须经过生产技术部的评审,由技术部在“工装检定报告”中作出处理意见后,交夹具管理员.工装夹具入库4.2.1夹具管理员在得到“工装检定报告”后,如处理意见为“合格”,则办理入库手续,并将工装夹具分产品进行建账；如处理意见为“修理”,则由供应部负责退回工装制造厂进行修理,修理完成后,按新工装处理；如处理意见为“报废”,则由供应部负责与供方联系退换事宜.4.2.2工装夹具验收合格后,夹具管理员必须建立“工装档案”,并且将入厂验收的检定结果填写到“周期检定”栏中,并在备注中注明“入厂验收”,在“处理意见”栏内填写“合格”.4.2.3工装夹具建帐后,夹具管理员应根据检定周期将此夹具添加到“夹具年检计划”中；4.2.4夹具验收合格后,夹具管理员应当将夹具进行标识,标识一律采用钢印号标识.夹具周期检定4.4.1每年年底前,夹具管理员根据台账、检定周期及夹具的上次检定时间编制次年的“夹具年检计划”,夹具年检计划必须100%覆盖在用的夹具；4.4.2每月30日前,夹具管理员根据“夹具年检计划”清理出下月需要检定的夹具,编制“夹具月检计划”夹具月检计划编制原则是：在库工装先检定,急用工装先检定,夹具月检计划必须交车间主任进行审批；经审批后的夹具月检计划交品质部.4.4.3夹具管理员根据夹具月检计划对在库工装清理送检,对于正在使用的夹具,由夹具管理员通知车间主任安排送检；品质部根据夹具月检计划逐一清点送检工装数量在已检定的工装旁划勾,如当月有工装未送检,则立即通知夹具管理员,由夹具管理员负责督促送检.4.4.4品质部应按月检计划要求的顺序进行夹具的检定,除非有特殊情况,否则当月送检的夹具应在当月完成.4.4.5品质部以夹具装配图为验收标准,对检定后的夹具出具“工装检定报告”,并对尺寸的合格与否作出判定,签字确认后交品质部部长.4.4.6如所有尺寸均合格,则由品质部部长在“工装检定报告”中勾上合格选项,签字确认后交夹具管理员.4.4.7如有尺寸不合格,则须经过生产技术部评审,根据不合格尺寸对产品质量的影响,生产技术部在“工装检定报告”上作出“可以继续使用”、“修理”或“报废”的处理意见,签字确认后交夹具管理员.4.4.8夹具管理员在接收到“工装检定报告”后,将检定尺寸登录到“工装档案”中的“周期检定”栏中,并且将处理意见写到“处理意见”栏内.4.4.9对处理意见为“合格”和“可以继续使用”的工装,由工具室入库或通知操作者领取.夹具修理4.5.1对于处理意见为“修理”的工装,由生产技术部协助生产车间进行修理,生产车间不能修理的夹具,由供应部负责送回工装制造厂家进行修理；4.5.2修理后的工装必须按照“ 夹具入库验收”的程序重新进行检定,检定合格后,夹具管理员根据“工装检定报告”在“工装档案”的“周期检定”栏及“处理意见”栏内填写检定记录和处理意见,并在备注栏内填写“修理后检定”.4.5.3修理合格后的工装,由夹具管理员负责上架或通知操作者领取.夹具报废4.6.1对于处理意见为“报废”的工装,由夹具管理员通知操作者办理退库及消账；4.6.2工装报废后,夹具管理员应在24小时内填写“采购计划”交生产技术部审批；4.6.3新工装由供应部安排采购.夹具状态标识质量状态标识：根据检定结果,夹具分为合格、修理和报废三种质量状态,合格的夹具用白漆作标识,并在“工装档案”中作好记录；需要修理的夹具,应将夹具单独存放到夹具库指定位置,并挂上“待修理”标签；对于报废的夹具,在未入废品库前,应用红油漆在显着位置作好记号,并挂上“报废”标签,存放在夹具库指定位置.夹具维护保养4.8.1夹具管理员应当每天对在库的夹具进行检查,对夹具的安装和定位面检查是否有碰伤,并涂油防锈；检查夹具的螺纹是否有拔牙,零件如钻铰套、压紧螺母、压板等是否丢失,标牌是否清晰,损坏和丢失的零件要及时更换,标牌不清要重新标识,同时做好“夹具维护记录”.4.8.2操作者每班须对在用的夹具进行确认,看夹具各部位是否完好,如果发现异常应立即通知车间主任进行修理和更换.影响产品质量的修理和更换必须送精密实验室进行检定,并将检定结果及修理情况通知夹具管理员,夹具管理员做好“夹具维护记录”.4.8.3生产车间应当根据夹具的易损件如钻铰套对产品质量的影响程度掌握其磨损规律,并将其添加到“易损工装更换计划”中.夹具管理员根据易损工装更换计划的要求按照规定的周期更换易损件,并同时做好“夹具维护记录”,在更换易损件前应当对更换零件进行检查,看是否满足要求.夹具盘点夹具管理员每年年底对夹具进行一次盘点,并将盘点结果制成报表备存.。

夹具检验报告报告编号：20191001
检验日期：2019年10月1日
被检夹具信息：
夹具名称：X600 精密夹持器
夹具型号：X600
生产日期：2019年8月1日
生产厂商：XX夹具制造有限公司
检验单位：XX检测有限公司
检测人员：张三
检测时间：2019年10月1日
检验结果：
本次检测采用以下方法进行：
1、目测法
2、外观检查法
3、台式三坐标测量法
4、功能测试法
检验结果如下：
1、夹持力测试
夹具通过了夹持力测试，夹持力达到标准要求，能够夹持工件。

2、外观检查
夹具外观没有明显的变形，没有破损和裂纹。

3、尺寸测试
夹具型号、大小和规格符合设计要求，在检测过程中不存在明显的尺寸偏差。

4、功能测试
夹具的功能测试合格，能够正常夹持工件并且达到预期效果。

检验结论：
经检测，夹具符合设计要求，能够达到客户要求的夹持效果和精度。

建议客户继续按照说明书使用夹具，避免使用过程中对夹具进行改动和加工。

检验人员签名：__________日期：____________检测单位盖章：。

一、凌云企业长春分分司新产品焊接夹具验收流程二、焊接夹具制造完毕后，由乙方提出申请，甲方派出技术人员到乙方旳现场进行焊接夹具预验收。

二、乙方必须提供如下记录，甲方才能进行预验收工作1、焊接夹具零部件质量检查记录：1）焊接工装外观质量检查。

1)尺寸精度检查。

2)焊接夹具材料及热处理检查。

3)表面粗糙度检查。

2、焊接夹具装配检查记录。

3、焊接夹具动态检查记录。

4、通过清点旳焊接夹具清单。

5、焊接夹具与其对应旳夹具仕样书旳吻合状况自检清单。

乙方根据上述记录整顿成焊接夹具自检汇报提供应甲方。

三、焊接夹具旳预验收1、预验收根据：1）乙方提供并由甲方确认旳验收原则。

2）产品数模。

3）焊接夹具技术规定。

4）焊接夹具验收技术规定。

2、预验收程序：1）焊接夹具动、静检查见后附表。

2）焊接夹具动、静检查合格后，在乙方场地进行试焊接，运用合格旳冲压件，焊接成一台总成，如符检查精度原则，则视为焊接夹具预验收合格。

四、对焊接夹具预验收过程中存在旳问题及应采用旳措施，乙方必须记录并形成文献，且经双方签字确认。

若没有形成文献，甲方视为夹具没有通过本次旳预验收。

五、包装运送1、焊接夹具在乙方工厂预验收合格后包装发运，包装箱内附包装清单一份。

同步发运焊接夹具设计图纸资料。

2、焊接夹具应进行防水、防锈处理，焊接夹具应装箱，以防止在运送过程中磕碰。

六：焊接夹具在甲方验收时，乙方必须派出技术人员和调整工人到甲方现场进行调试，甲方技术人员配合，在甲方旳验收为焊接夹具旳最终验收。

七：乙方调试焊接夹具旳时间不能影响协议总体进度。

八、焊接夹具旳终验收1、终验收旳前提是焊接夹具符合《XXX技术规定》。

2、乙方在甲方场地进行焊接夹具旳安装、调试并进行焊接。

3、乙方提供了完整旳、符合规定旳焊接夹具技术资料。

4、能持续稳定地生产出20台合格旳总成，则焊接夹具终验收合格。

九、本附件与协议具有同等法律效力。

十、本附件未尽事宜，双方通过协商处理。

甲方代表签字：乙方代表签字：年月日年月日附表：焊接夹具静态检查表焊接夹具动态检查表附件九XXX设计图纸会签确认书NO：01注：图纸确认根据焊接生产线技术规定及验收技术规定焊接夹具及检具自检汇报NO：02注：1、精度根据焊接生产线、焊接总成件检具验收规定及技术规定。

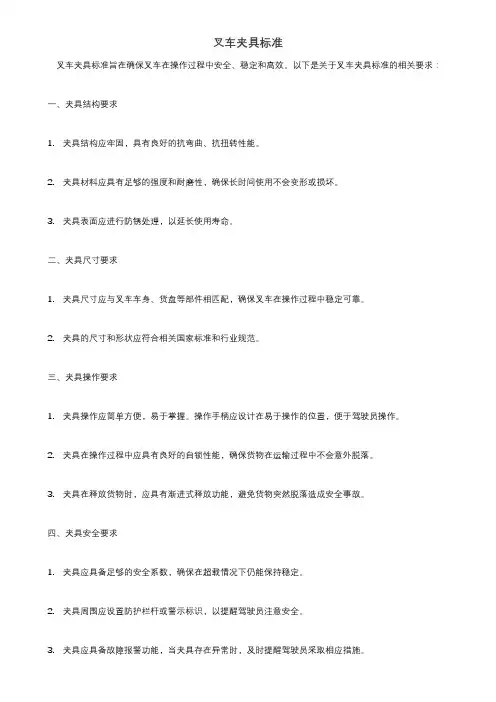

叉车夹具标准
叉车夹具标准旨在确保叉车在操作过程中安全、稳定和高效。

以下是关于叉车夹具标准的相关要求：
一、夹具结构要求
1. 夹具结构应牢固，具有良好的抗弯曲、抗扭转性能。

2. 夹具材料应具有足够的强度和耐磨性，确保长时间使用不会变形或损坏。

3. 夹具表面应进行防锈处理，以延长使用寿命。

二、夹具尺寸要求
1. 夹具尺寸应与叉车车身、货盘等部件相匹配，确保叉车在操作过程中稳定可靠。

2. 夹具的尺寸和形状应符合相关国家标准和行业规范。

三、夹具操作要求
1. 夹具操作应简单方便，易于掌握。

操作手柄应设计在易于操作的位置，便于驾驶员操作。

2. 夹具在操作过程中应具有良好的自锁性能，确保货物在运输过程中不会意外脱落。

3. 夹具在释放货物时，应具有渐进式释放功能，避免货物突然脱落造成安全事故。

四、夹具安全要求
1. 夹具应具备足够的安全系数，确保在超载情况下仍能保持稳定。

2. 夹具周围应设置防护栏杆或警示标识，以提醒驾驶员注意安全。

3. 夹具应具备故障报警功能，当夹具存在异常时，及时提醒驾驶员采取相应措施。

五、夹具维护与保养要求
1. 夹具在使用过程中应定期进行检查和维护，确保其正常运行。

2. 发现夹具损坏或异常情况时，应立即停用并修复，确保安全。

3. 定期对夹具进行润滑，以延长使用寿命。

总之，叉车夹具标准涉及结构、尺寸、操作、安全和维护等多个方面。

只有符合这些标准的夹具才能确保叉车在操作过程中的安全、稳定和高效。

遵循这些标准，能够降低事故发生的风险，提高工作效率，为企业创造更大的价值。

工装夹具制造、验收要求1．现需要制作以下工装夹具2．工装设计、评审工程部完成工装2D及3D设计；且验收标准（尺寸）需要在图纸中明确；生产部、品质部评审工装，且需要有评审记录；评审后，车间在制作过程任何变动必须通知工程部，且经得同意后方可进行；3．工装时间节点计算通知车间制作时，视为制作起点时间；工程部须适时提供图纸等相关；工装设计、评审及图纸下发等，需要符合《项目开发进度计划》要求；制作过程，因客户或图纸原因造成时间推移的，需相应的调整交付时间；工装交付时间，以上述表格中所列时间为准；4．工装材料工装主体采用45#钢且调制；定位、支撑面用Cr12材料，整体定位的45#调质料。

调质硬度HRC30-33; 具体依照2D图；所有工装部件必须按照图纸进行合理的热处理工艺；气动元件在正确使用的前提，必须保证合理的寿命，不能存在漏气、卡滞等现象；气缸的各连接部位需顺畅；5．工装制作工艺工装制作工艺合理：需保证精度。

在使用过程或过程异常拆卸后，需保证整体装配的重复再现性；所有活动部位应保证动作可靠、无歪斜和卡滞现象；要求固定的零部件不得相互窜动等；6．工装外观外观需发黑防锈处理；未注倒角1.5x45°，且各尖边过度圆滑；工艺孔、凸台等除外，工装上不得有影响外观的特征存在；7．工装精度工装制作，必须达到图纸要求；工装在制作完成后，制作车间必须送品质部进行相关检测、验收；精度测量后达不到验收要求，如有异议，制作车间与品质部协商（确定是制作还是测量的原因），因精度而影响项目进度所产生的后果制作车间、品质部承担；8．工装维护、保养；调制、送样完成后，若要对工装修改，需返回制作车间修改，直至批量合格；批量后，日常的维护、保养等加工车间自行完成；客户设变等引起的对应工装变更，视工作量的大小，制作车间、使用车间双方协商；批量后，在使用过程或过程异常拆卸后，不能保证整体装配的重复再现性，则由制作车间再次调制或返工，但必须满足需方生产计划；9.工装的送检、验收、入库等工装制作完毕：制作车间将工装送品质部检测；品质部出具工装验收报告（外观、尺寸）；检测报告合格：生产可以开始适时调试、加工铸件；并保证及时送出样品；检测报告不合格：品质部将检测报告直接反馈送检车间；进行修改，且直至检测报告合格；如制作车间对检测报告有异议，制作车间与品质部沟通、协调解决；必要时，可向总经理反馈；让步接收：需制作车间、生产部、品质部、工程部共同评审；且有制作车间发起讨论；检测合格或同意让步接收后，制作车间送至加工车间，当面沟通、交付；等同于办理入库手续；此送检、验收、入库工作需要在上表中明确的工装交付时间节点前完成；即工装交付时间节点需要得到合格的工装；10．工装的调试及过程追踪工装验收合格或同意让步接收后，加工车间负责工装的调试；调试过程，制作车间需派制作人员追踪，特别是在调试过程如有需要整改的，需配合调试人员完成，且保证不得影响整体进度；11．此《工装夹具制造、验收要求》与工装2D图纸所涉及的相关标准同等有效；其他未涉及事项，均可按照公司程序文件操作；制作车间签字：品质部签字：生产部签字：工程部签字：。

序号
项目
轻度中度重度
发卡
松旷
超差
损伤
缺少
非配合面不可
配合面不可
非配合面不可
配合面不可
非配合面不可
配合面不可
非配合面不可
配合面不可非配合面不可配合面不可
非配合面不可
配合面
不可
不可不可不可不可
不可不可不可
不可不可
不可
外形尺寸符合图纸要求不可不可不可
侧柱与基板垂直度偏差≯0.05/300mm 不可主基板平面度偏差≯0.02/1000mm 不可不可

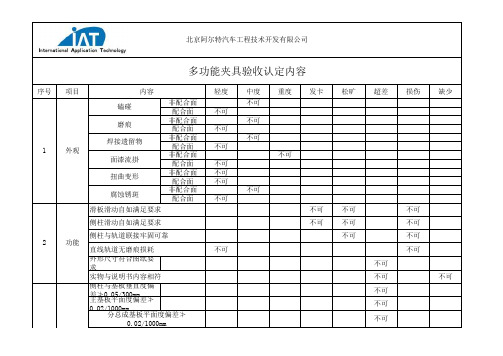

北京阿尔特汽车工程技术开发有限公司
内容
分总成基板平面度偏差≯0.02/1000mm
多功能夹具验收认定内容
焊接遗留物
2
功能
磕碰磨痕1
面漆流掛扭曲变形腐蚀锈斑外观
滑板滑动自如满足要求侧柱滑动自如满足要求侧柱与轨道联接牢固可靠
直线轨道无磨痕损耗实物与说明书内容相符。

820-1.5TSI+8AT项目焊装夹具招标要求项目名称：820-1.5TSI+8AT项目夹具新增/改造重庆力帆乘用车有限公司目录1. 简述 (3)2. 生产线设计及建设基本条件 (3)3. 生产线信息 (3)4. 820-1.5TSI+8AT项目夹具新增/改造管理要求 (3)5. 820-1.5TSI+8AT项目焊装夹具主要技术总则 (4)6. 焊装夹具设计和制造技术要求 (5)7. 焊装夹具调试及验收技术要求 (14)8. 技术资料的提供汇总 (15)9．其他事项 (16)附件一： (17)附件二： (19)820-1.5TSI+8AT 项目焊装夹具招标要求1. 简述该项目承担重庆力帆乘用车有限公司(甲方)820-1.5TSI+8AT 项目夹具新增/改造（详见附件一清单，但不限于清单内容）。

乙方对以上工程负全面责任，以满足工艺、安全、可靠等方面要求。

本项目为“交钥匙”工程。

双方共同确认技术方案、工艺装备要求、供货范围及施工工程等，乙方须在该方案基础上进行完善并满足纲领和焊车需求；若后续发生工艺变更，双方协商解决或交付商务处理。

本招标要求书主要针对该设备技术要求、功能描述、责任范围等进行明确，作为甲、乙双方履行合同的技术依据。

2. 生产线设计及建设基本条件2.1电源：电压380V ±10%、220V ±10%、频率50Hz ±2%；2.2冷却水压力：0.3 mpa-0.4 mpa ；设备正常工作；2.3压缩空气压力：0.4mpa-0.6mpa ；设备正常工作；2.4 820焊装生产线使用寿命为8年或总产量50万台。

3. 生产线信息3.1生产节拍：288秒/台；3.2生产纲领：5万/年；251天。

3.3生产班次：双班；3.4设备开动率：85%。

4. 820-1.5TSI+8AT 项目夹具新增/改造管理要求4.1乙方负责820-1.5TSI+8AT 焊装SE 分析(输出：时序图、焊接流程图，MCP/MCS ，焊点分析及优化，焊接通过性分析，搭接性分析，焊接避让，干涉性审查等)、文件输出、工艺方案及布局图的详细设计，并反应出乙方的工艺规划及流程的合理性及可行性。

德信诚培训网
抗折夹具校验规程
1、目的
本指导书适用于检验水泥胶砂试体的抗折夹具。

抗压夹具是按JC/T724-2005 制造用于按GB17671规定水泥抗折强度时专用夹具。

2、技术要求
2.1加荷圆柱与支撑圆柱直径：10±0.1mm，加荷圆柱与支撑圆柱有效长度：不小于46mm。

2.2两支撑圆柱中心距：新夹具为100±0.1mm毫米，使用中为100±0.02毫米。

2.3加荷和支撑圆柱都应转动，但不旷动，配合间隙：新夹具≤0.05毫米，使用中≤0.1毫米。

2.4夹具工作面的粗糙度：不大于Ra0.8
2.5 整机绝缘电阻大于2兆欧。

2.6 两支撑圆柱的平行度：不大于0.1mm
3、检验用标准器具：
3.1分度值不低于0.02毫米的游标卡尺。

3.2表面粗糙度比较样块
3.3 塞尺
3.4 40*40*160mm标准块
3.5 兆欧表
4、检验方法及验收准则。

4.1技术要求的第1、2、3条用卡尺检验。

更多免费资料下载请进：好好学习社区。

安徽省锦瑞汽车部件有限公司1.目的制定此标准是为了细化工装（检具）验收过程，为了进一步规范公司工装的开发及使用管理，确保工装在产品生产加工过程中保证产品质量的同时，能顺畅使用并满足使用寿命要求，特制订本标准。

2适用范围本标准适用于安徽锦瑞汽车部件有限公司所有产品在加工生产过程中，所使用的外购或外协来的工装，设备，检具等工艺装备验收阶段的参照标准及要求。

3.术语和定义3.1工装：企业制造产品时所用的模具、夹具、检具、辅具、量具、刀具等的总称，在本标准中特指工装、夹具、检具。

3.2外购工装：是指工装设计和制造均委外，我司只负责验收符合产品要求的合格工装。

3.3外协工装：是指自制工装的部分加工工序委外加工或由我司负责工装设计，委外单位根据图纸资料制造，我司根据设计资料验收的工装。

4、总体主要技术要求4.1公司所有的工装在设计、制作过程中必须遵守“保证产品质量，使用操作安全，维护检验方便”的原则，确保设计科学、使用方便、质量保证，从而提升品质和提高生产效率。

4.2为方便公司工装的使用及存放管理，要求所有新开发工装必须进行编号。

工装编号由专门负责编号人员，按要求制定编号；供应商应按相关技术要求在相应位置编号，要求美观大方、清晰易辨认。

编号规则参考公司物料编码规则程序文件；4.3工装设计3d数据及2D图纸经公司相关人员评审后，方能投入制造，供应商在制造过程中如有修改，必须及时通知我司相关人员。

4.4工装、夹具、检具制造完毕后，必须使用我司指定的产品进行试验调整、验证，保证调试产品符合技术要求，且要求工装结构性能可靠且质量稳定，操作安全、方便、经济、合理。

4.5外购的工装（设备）必须与图纸相符，验收完毕后，供应商应将完整、正确无误的图档传给我司存档，以便后续查询使用、更改。

供应商所提供的图档要求包含非标准件的零件详图。

5、夹具主要技术要求5.1振动焊接工装的使用寿命为10万台样件。

5.2夹具设计应充分考虑操作方便和安全可靠、维护修理方便，应保证焊接装卸方便，使焊接件处于最佳焊接位置，并应防止机构压手和松开打手。

焊接夹具验收技术要求一、焊接夹具制造完成后，由乙方提出申请，甲方派出技术人员到乙方的现场进行焊接夹具预验收。

二、乙方必须提供以下记录，甲方才能进行预验收工作 1、焊接夹具零部件质量检验记录： 1）焊接工装外观质量检验。

1) 尺寸精度检验。

2) 焊接夹具材料及热处理检验。

3) 表面粗糙度检验。

2、焊接夹具装配检验记录。

3、焊接夹具动态检验记录。

4、经过清点的焊接夹具清单。

5、焊接夹具与其对应的夹具仕样书的吻合情况自检清单。

乙方根据上述记录整理成焊接夹具自检报告提供给甲方。

三、焊接夹具的预验收 1、预验收依据：1）乙方提供并由甲方确认的验收标准。

2）产品数模。

3）焊接夹具技术要求。

4）焊接夹具验收技术要求。

2、预验收程序：1）焊接夹具动、静检验见后附表。

2）焊接夹具动、静检验合格后，在乙方场地进行试焊接，利用合格的冲压件，焊接成一台总成，如符检验精度标准，则视为焊接夹具预验收合格。

四、对焊接夹具预验收过程中存在的问题及应采取的措施，乙方必须记录并形成文件，且经双方签字确认。

若没有形成文件，甲方视为夹具没有经过本次的预验收。

五、包装运输1、焊接夹具在乙方工厂预验收合格后包装发运，包装箱内附包装清单一份。

同时发运焊接夹具设计图纸资料。

2、焊接夹具应进行防水、防锈处理，焊接夹具应装箱，以防止在运输过程中磕碰。

六：焊接夹具在甲方验收时，乙方必须派出技术人员和调整工人到甲方现场进行调试，甲方技术人员配合，在甲方的验收为焊接夹具的最终验收。

七：乙方调试焊接夹具的时间不能影响合同总体进度。

八、焊接夹具的终验收1、终验收的前提是焊接夹具符合《xxx技术要求》。

2、乙方在甲方场地进行焊接夹具的安装、调试并进行焊接。

3、乙方提供了完整的、符合要求的焊接夹具技术资料。

4、能连续稳定地生产出20台合格的总成，则焊接夹具终验收合格。

九、本附件与合同具有同等法律效力。

十、本附件未尽事宜，双方通过协商解决。

甲方代表签字：乙方代表签字：年月日年月日附表：焊接夹具动、静态检查表附件九xxx设计图纸会签确认书no：01 注：图纸确认依据焊接生产线技术要求及验收技术要求焊接夹具及检具自检报告no：02 2、此项目报告由乙方在预验收前全部提供。

精度BASE板面长度在1m以下时，板面厚度不低于20mm，型材采用14号槽钢长度在1m～1.5m时要求面板厚度在25 mm以上，型材采用14号槽钢BASE板面长度超过1.5m时，要求面板厚度在30mm以上，型材采用20号以上槽钢BASE应为一整体，其上平面为安装基准面，安装基准面上还应刻坐标网格线坐标网格线的深度 0.3～0.4 mm，线距为100～200mm，坐标网格线的平行度误差：相邻单一间隔距0.10/100mm；累积间隔距0.30/全长刻线的两端刻上坐标号，坐标号应与汽车产品图上的坐标号相一致，要求牢固，光滑平整，无缺陷BASE板最大平面度误差要求0.2mm以内。

所有安装销孔与加工基准面之间的公差为±0.05mm，销孔内壁粗糙度为ra1.6。

2 定位销、块，加紧块定位面的位置精度控制在±0.2mm以内定位销的位置精度控制在±0.1 mm以内，且同一件上的定位销相对位置公差为±0.2 mm定位块、定位销至少两维可调，调整量为3mm，垫片为0.5mm+0.5mm+1mm+1mm定位销直径的加工精度：直径-0.10 mm，公差为（0.00～-0.05）3 调整垫片1+1+0.5+0.3+0.24 手持夹具手持夹具应易于操作，质量≤2.5KG5 夹具的作业高度夹具的作业高度应在850---900mm，操作时不弯腰或垫脚等槽钢BASE板面长度超过1.5m时，要求面板厚度在30mm以上，型材采用20号以上槽钢BASE应为一整体，其上平面为安装基准面，安装基准面上还应刻坐标网格线坐标网格线的深度 0.3～0.4 mm，线距为100～200mm，坐标网格线的平行度误差：相邻单一间隔距0.10/100mm；累积间隔距0.30/全长刻线的两端刻上坐标号，坐标号应与汽车产品图上的坐标号相一致，要求牢固，光滑平整，无缺陷BASE板最大平面度误差要求0.2mm以内。

所有安装销孔与加工基准面之间的公差为±0.05mm，销孔内壁粗糙度为ra1.6。
