数据结构最短路径

数据结构第19讲_关键路径与最短路径_C 在数据结构的学习过程中，我们经常会遇到需要寻找最短路径的问题。

最短路径问题是指在图中寻找连接两个顶点之间最短路线的问题。

在实际生活中，最短路径问题广泛应用于交通、通信等领域。

在本篇文章中，我们将介绍关键路径和最短路径的概念，以及它们在实际问题中的应用。

首先，让我们来介绍关键路径。

关键路径是指在项目管理中，连接起始点和终止点的最长路径，也是项目完成所需要的最短时间。

关键路径可以通过计算活动的最早开始时间（EST）和最晚开始时间（LST）来确定。

活动的EST是指在没有任何限制条件下，活动可以最早开始的时间；而LST则是指在不影响项目完成时间的前提下，活动可以最晚开始的时间。

关键路径的长度等于项目的最早完成时间和最晚完成时间相等的活动的持续时间之和。

通过确定关键路径，我们可以优化项目进度，提高项目的整体效率。

接下来，让我们来介绍最短路径。

最短路径是指在图中寻找连接两个顶点之间最短路线的问题。

最短路径可以通过使用一些经典的算法来解决，例如迪杰斯特拉算法和弗洛伊德算法。

迪杰斯特拉算法是一种贪心算法，通过计算出从起点到其他顶点的最短路径，然后逐步扩展路径长度来逐步求解最短路径问题。

弗洛伊德算法是一种动态规划算法，通过构建一个关于各个顶点之间最短路径长度的矩阵来求解最短路径问题。

最短路径问题在实际生活中具有广泛应用，例如在地图导航中，我们需要找到从起点到目的地的最短路线；在网络通信中，我们需要找到网络中两个节点之间传输数据的最短路径。

在本篇文章中，我们介绍了关键路径和最短路径的概念，以及它们在实际问题中的应用。

关键路径用于确定项目完成所需的最短时间，而最短路径用于寻找连接两个顶点之间最短路线的问题。

这些概念都是数据结构中的重要内容，对于我们理解和解决实际问题具有重要意义。

数据结构第20次课（续表）思考.题作业题试对下图所示的AOE网络，解答下列问题。

(1) 这个工程最早可能在什么时间结束。

(2) 求每个事件的最早开始时间Ve[i]和最迟开始时间Vl[I]。

(3) 求每个活动的最早开始时间e( )和最迟开始时间l( )。

(4) 确定哪些活动是关键活动。

画出由所有关键活动构成的图，指出哪些活动加速可使整个工程提前完成。

*参考资料《数据结构辅导与提高》，徐孝凯编著，清华大学出版社《数据结构习题解答与考试指导》，梁作娟等编著，清华大学出版社授课内容关键路径对整个工程和系统，人们关心的是两个方面的问题：一）工程能否顺利进行（对AOV网进行拓扑排序）二）估算整个工程的完成所必须的最短时间（对AOE网求关键路径）1. AOE-网}与AOV-网相对应的是AOE-网(Activity On Edge)，即边表示活动的网。

AOE-网是一个带权的有向无环图，其中，顶点表示事件(Event)，弧表示活动，权表示活动持续的时间。

通常，AOE-网可用来估算工程的完成时间。

例：下图是一个假想的有11项活动的AOE-网。

其中有9个事件v1，v2，…，v9，每个事件表示在它之前的活动已经完成，在它之后的活动可以开始。

如v1表示整个工程开始，v9表示整个工程结束，v5表示a4和a5已经完成，a7和a8可以开始。

与每个活动相联系的数是执行该活动所需的时间。

比如，活动a1需要6天，a2需要4天等。

和AOV-网不同，对AOE-网有待研究的问题是：(1)完成整项工程至少需要多少时间(2)哪些活动是影响工程进度的关键2. 关键路径由于在AOE-网中有些活动可以并行地进行，所以完成工程的最短时间是从开始点到完成点的最长路径的长度(这里所说的路径长度是指路径上各活动持续时间之和，不是路径上弧的数目)。

路径长度最长的路径叫做关备注：回顾键路径(Critical Path)。

假设开始点是v1，从v1到v i的最长路径长度叫做事件v i的最早发生时间。

校园最短路径数据结构课程项目一、概述在现代社会中，信息技术的发展已经渗透到了各行各业，成为了社会发展的推动力之一。

在这个信息时代中，交通信息的快速获取和准确传递已成为了各个城市及校园管理者面临的重要问题之一。

为了更好地解决城市和校园交通管理中的实际问题，数据结构课程的学生们在老师的指导下，进行了校园最短路径数据结构课程项目。

二、项目背景作为一所具有悠久历史和深厚文化底蕴的知名大学，我们校园占地面积广阔，各个教学楼、宿舍楼、图书馆和食堂等地点错综复杂，交通线路纵横交错。

传统的交通管理方式已经无法满足校园管理的需要，如何更好地设计一套校园最短路径系统成为了摆在我们面前的迫切问题。

三、技术原理在本次校园最短路径数据结构课程项目中，我们选择了图论中的Dijkstra算法作为基本技术原理。

Dijkstra算法采用贪心的策略，以节点为中心逐步逼近目标，具有较高的计算效率和准确性。

四、项目目标本次校园最短路径数据结构课程项目的主要目标是设计并实现一套高效的校园最短路径系统，使得师生、游客等使用者可以快速、准确地获取到校园内各个地点之间的最短路径信息，从而提高校园交通管理的效率和便利性。

五、项目实施1. 数据采集：我们需要对校园内各个地点的位置信息进行采集和整理，包括经纬度坐标、地点名称等信息。

2. 数据存储：采用合适的数据结构来存储和管理校园地点之间的交通信息，以便于后续路径查询的高效进行。

3. 算法实现：在以上基础上，我们需要实现Dijkstra算法，并对其进行优化，以适应大规模的校园最短路径查询。

4. 系统集成：将以上技术和功能进行集成，设计一套用户友好、界面美观的校园最短路径系统，并进行系统的测试和调试。

六、项目成果经过团队的不懈努力，我们最终成功地完成了校园最短路径数据结构课程项目，取得了一系列的成果：1. 实现了校园最短路径系统的基本功能，包括路径查询、地点显示等。

2. 对系统进行了大规模的测试，并优化了算法的性能和稳定性。

数据结构中最短路径的定义一、引言数据结构中最短路径是指在图论中，从一个起点到终点的最短路径。

在实际应用中，最短路径问题非常重要，例如在地图导航、网络路由等领域都有广泛的应用。

二、基本概念1. 图：图是由一组节点和一组边组成的数据结构，其中每个节点代表一个实体，每条边代表两个实体之间的关系。

2. 权重：在带权图中，每条边都有一个权值表示这条边所代表的实体之间的距离或者花费。

3. 路径：从一个节点到另一个节点经过的所有边和节点组成的序列称为路径。

4. 最短路径：从起点到终点经过所有路径中权值最小的那条路径称为最短路径。

三、算法分类1. 单源最短路径算法：从给定起点开始，计算出该起点到其他所有节点的最短路径。

2. 多源最短路径算法：计算出任意两个节点之间的最短路径。

四、常见算法1. Dijkstra算法：单源最短路径算法。

通过递推求解从起点到其他所有节点的最短距离，并记录下每个节点在当前已知情况下的最短路径。

2. Bellman-Ford算法：单源最短路径算法。

通过松弛操作来逐步缩小起点到其他节点的距离范围，直到求出所有节点的最短距离。

3. Floyd算法：多源最短路径算法。

通过动态规划求解任意两个节点之间的最短路径。

五、应用举例1. 地图导航：在地图中，每个城市可以看做一个节点，每条道路可以看做一条边，并赋予相应的权值（如距离或时间）。

通过最短路径算法可以找到从起点到终点的最短路线。

2. 网络路由：在计算机网络中，每个路由器可以看做一个节点，每条连接两个路由器的链路可以看做一条边，并赋予相应的权值（如延迟或带宽）。

通过最短路径算法可以找到从源主机到目标主机的最优路径。

六、结论数据结构中最短路径是一个重要问题，在实际应用中有广泛的应用。

常见的算法有Dijkstra、Bellman-Ford和Floyd等。

在地图导航和网络路由等领域都有广泛应用。

目录摘要 (I)第一章背景与意义 (1)1.1 背景 (1)1.2 意义与目的 (1)第二章系统概述 (3)第三章系统的设计与实现 (4)3.1 快捷初始化城市 (4)3.2 手动输入城市 (5)3.3 输出N个城市信息及其邻接矩阵 (6)3.4 计算所有造价方案 (7)3.5 对所有造价进行排序 (8)3.6 找出造价最小的一种或几种方案 (8)第四章系统测试 (9)第五章总结 (12)摘要互联网铺设造价模拟系统在多个层面发挥着关键作用。

它通过模拟和评估不同的铺设方案，促进了全球信息平等，确保了互联网带来的便利和机遇能够惠及每个地区。

系统还支持经济发展，通过优化铺设方案降低成本，提高投资回报率，吸引资本投入，从而带动经济增长。

此外，系统提高了决策的效率和准确性，使决策者能够快速生成并科学评估多种铺设方案，实现资源的合理配置，避免浪费。

在技术实现方面，互联网铺设造价模拟系统采用了高效的算法和数据结构，确保了从数据初始化、方案规划到最优方案输出的全过程高效、准确。

系统利用递归技术来处理复杂的网络铺设问题，从而能够探索所有可能的铺设路径，并计算它们的成本。

用户界面友好，系统提供了直观的交互方式，使用户能够轻松输入数据、获取结果和理解分析过程，确保了操作的便捷性和系统的易用性。

系统能快速提供准确的成本评估和优化建议。

这样的技术实现显著提升了决策的质量，并加快了整个决策过程，为网络基础设施的规划、建设和发展提供了有力的技术支持。

第一章背景与意义1.1 背景在全球化信息时代，互联网铺设造价模拟系统作为一项关键工具，其重要性日益凸显。

互联网技术的发展不仅推动了信息技术的革新，也重塑了全球经济、教育、医疗等众多领域的运作模式。

互联网的普及程度和质量成为了衡量一个地区信息化水平的重要指标，对促进当地经济的增长和社会的全面发展具有深远的影响。

然而，互联网的全球普及并非一帆风顺。

在偏远地区和发展中国家，由于地理环境的复杂性、经济条件的限制以及技术发展的滞后，互联网铺设面临着诸多障碍。

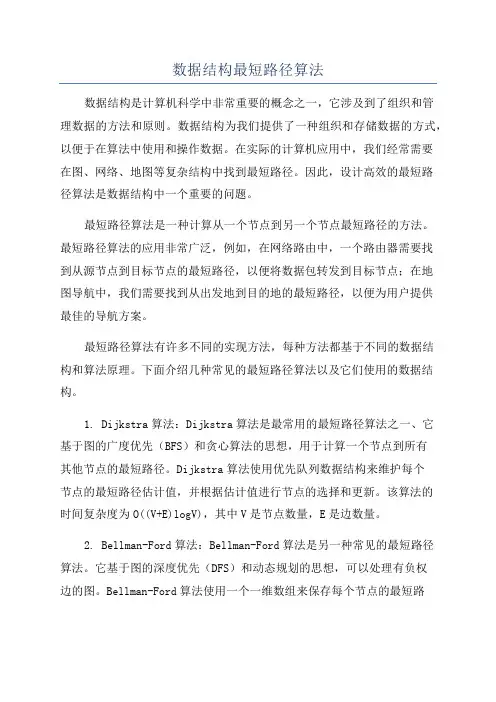

数据结构最短路径算法数据结构是计算机科学中非常重要的概念之一，它涉及到了组织和管理数据的方法和原则。

数据结构为我们提供了一种组织和存储数据的方式，以便于在算法中使用和操作数据。

在实际的计算机应用中，我们经常需要在图、网络、地图等复杂结构中找到最短路径。

因此，设计高效的最短路径算法是数据结构中一个重要的问题。

最短路径算法是一种计算从一个节点到另一个节点最短路径的方法。

最短路径算法的应用非常广泛，例如，在网络路由中，一个路由器需要找到从源节点到目标节点的最短路径，以便将数据包转发到目标节点；在地图导航中，我们需要找到从出发地到目的地的最短路径，以便为用户提供最佳的导航方案。

最短路径算法有许多不同的实现方法，每种方法都基于不同的数据结构和算法原理。

下面介绍几种常见的最短路径算法以及它们使用的数据结构。

1. Dijkstra算法：Dijkstra算法是最常用的最短路径算法之一、它基于图的广度优先（BFS）和贪心算法的思想，用于计算一个节点到所有其他节点的最短路径。

Dijkstra算法使用优先队列数据结构来维护每个节点的最短路径估计值，并根据估计值进行节点的选择和更新。

该算法的时间复杂度为O((V+E)logV)，其中V是节点数量，E是边数量。

2. Bellman-Ford算法：Bellman-Ford算法是另一种常见的最短路径算法。

它基于图的深度优先（DFS）和动态规划的思想，可以处理有负权边的图。

Bellman-Ford算法使用一个一维数组来保存每个节点的最短路径估计值，并使用松弛（relax）操作来更新节点的最短路径。

它的时间复杂度为O(VE)，其中V是节点数量，E是边数量。

3. Floyd-Warshall算法：Floyd-Warshall算法是一种用于计算所有节点对之间最短路径的算法。

它基于动态规划的思想，适用于有向图和无向图的最短路径问题。

Floyd-Warshall算法使用一个二维数组来保存任意两个节点之间的最短路径，并通过计算中间节点，逐步更新最短路径。

青岛理工大学琴岛学院
设计报告
课题名称：数据结构课程设计
学院：计算机工程系
专业班级：计算机网络技术
学号：aaaaaa
学生： aaa
指导教师： aaaaaaa
青岛理工大学琴岛学院教务处
2011 年 12 月 18日
四．调试分析（调试过程中出现的问题及处理方式）调试出现的界面
1)进入程序弹出查询信息对话框如图2：
图2
2) 输入查询信息，显示路径长度及最短路径，如果输入代号不在0~24之内，提示出错。

图3
图4
B．出现的问题及解决方式
1、在执行程序的时候不能显示最短的距离
解决方法：增加一个函数调用，调用的函数为ShortestPath(v0); /*计算两个城市之间的最短路径*/
2、不能连续查询，即查询一次完成后，必须重新运行才能就进行二次查询
解决方法：在代码中添加while( ) 语句printf("是否继续，1（继续查询），0（退出查询）");
printf("\n"); scanf("%d",&ch); 详见图5
图 5。

拓扑数据结构的名词解释随着科技的快速发展，数据的规模和复杂度急剧增加，大数据和人工智能成为了当今世界的热点话题。

在处理如此庞大和复杂的数据时，拓扑数据结构扮演着重要的角色。

本文将对拓扑数据结构的相关术语进行解释，帮助读者更好地理解这一概念。

一、图 (Graph)图是拓扑数据结构的基础。

它由节点集合和边集合组成。

节点代表实体，边则表示节点之间的关系。

图可以用来描述各种各样的关系网络，如社交网络、交通网络等。

图可以分为有向图和无向图，有向图的边是有方向的，而无向图的边是无方向的。

二、节点 (Node)节点是图的基本元素，也称为顶点。

每个节点可以具有零个或多个关联的边，用来表示节点之间的关系。

节点可以包含数据、属性和其他相关信息。

三、边 (Edge)边是图中节点之间的连接线。

边可以是有向的，表示从一个节点到另一个节点的单向关系；也可以是无向的，表示两个节点之间的双向关系。

边可以具有权重，用来表示节点之间的关联强度或距离。

四、路径 (Path)路径是图中的一条连接序列，由一系列的边组成。

路径可以是闭合的，即起点和终点相同，形成环；也可以是非闭合的，连接不同的节点。

五、连通性 (Connectivity)连通性是指图中节点之间的关联程度。

一个图可以是强连通的，即任意两个节点之间都存在路径；也可以是弱连通的，即只有部分节点之间存在路径。

六、拓扑排序 (Topological Sorting)拓扑排序是对有向无环图进行排序的一种算法。

在一个有向图中，如果存在一条路径从节点 A 到节点 B，那么在排序结果中，节点 A 应该在节点 B 的前面。

拓扑排序可以用来解决任务调度、依赖关系等问题。

七、最短路径 (Shortest Path)最短路径是指在图中找到两个节点之间路径长度最短的路径。

最短路径算法可以用来解决如最优路径规划、网络路由等问题。

常见的最短路径算法包括迪杰斯特拉算法和弗洛伊德算法。

八、网络流 (Network Flow)网络流是指在图中沿着边进行的一种资源分配。

数据结构最短路径课程设计一、课程目标知识目标：1. 理解图的基本概念，掌握图的表示方法及其特性；2. 掌握最短路径的两种经典算法：Dijkstra算法和Floyd算法；3. 能够运用所学算法解决实际生活中的最短路径问题。

技能目标：1. 能够运用数据结构中的图，进行实际问题的建模；2. 能够编写并实现Dijkstra算法和Floyd算法，解决最短路径问题；3. 能够通过分析、比较两种算法，选择合适的算法解决特定问题。

情感态度价值观目标：1. 培养学生面对复杂数据结构问题时，保持积极探究、解决问题的态度；2. 培养学生的团队协作能力，学会在团队中分享、交流、互助；3. 通过解决实际生活中的问题，培养学生将所学知识应用于实践的意识。

课程性质分析：本课程为数据结构中的图部分，以最短路径为具体实例，帮助学生理解图的概念及其在实际中的应用。

学生特点分析：学生已具备一定的编程能力和数据结构基础知识，但对图的相关概念和算法掌握不足，需要通过具体案例和实际操作，提高理解和应用能力。

教学要求：1. 以实际问题引入，激发学生的学习兴趣；2. 采用任务驱动法，引导学生自主探究、实践；3. 结合课堂讲解和实际操作，使学生在实践中掌握知识；4. 注重团队合作，培养学生的沟通与协作能力。

二、教学内容1. 图的基本概念：图的定义、图的表示方法（邻接矩阵、邻接表）、图的遍历（深度优先搜索、广度优先搜索）。

2. 最短路径问题：最短路径的定义、最短路径算法的应用场景。

3. Dijkstra算法：算法原理、算法步骤、实例分析、编程实现。

4. Floyd算法：算法原理、算法步骤、实例分析、编程实现。

5. 算法比较与分析：Dijkstra算法与Floyd算法的优缺点比较、适用场景分析。

6. 实践项目：设计一个实际场景的最短路径问题，要求学生运用所学算法进行解决。

教学内容安排与进度：第一课时：图的基本概念、图的表示方法、图的遍历。

第二课时：最短路径问题、Dijkstra算法原理与实例分析。

《数据结构》说课稿《数据结构》“最短路径”问题说课稿一、教材分析1、特点与地位：重点中的重点。

本课是教材《数据结构》第六章第五节的内容。

图是一种典型的非线性数据结构，应用十分广泛。

求两结点之间的最短路径问题是图最常见的应用的之一，在交通运输、通讯*络等方面具有一定的实用意义。

2、重点与难点：根据高职数据结构教育要求，理论“必需，够用”，侧重于某项技术的理论依据，重点放在技能培养上。

结合学生现有抽象思维能力水平，已掌握基本概念等学情，以及求解最短路径问题的自身特点，确立本课的重点和难点如下：（1）重点：如何将现实问题抽象成求解最短路径问题，以及该问题的解决方案。

（2）难点：求解最短路径算法的程序实现。

3、教学安排：最短路径问题包含两种情况：一种是求从某个源点到其他各结点的最短路径，另一种是求每一对结点之间的最短路径。

根据教学大纲安排，重点讲解第一种情况问题的解决。

安排一个课时讲授。

教材直接分析算法，考虑实际应用需要，补充旅游景点线路选择的实例，实例中问题解决与算法分析相结合，逐步推动教学过程。

二、教学目标分析1、知识目标：掌握最短路径概念、能够求解最短路径。

2、能力目标：（1）通过将旅游景点线路选择问题抽象成求最短路径问题，培养学生的数据抽象能力。

（2）通过旅游景点线路选择问题的解决，培养学生的独立思考、分析问题、解决问题的能力。

（3）通过算法的程序实现，提高学生的编程能力。

3、素质目标：培养学生讲究工作方法、与他人合作，提高工作效率的职业素质。

三、教法分析课前充分准备，研读教材，查阅相关资料，制作多媒体课件。

教学过程中除了使用传统的“讲授法”以外，主要采用“案例教学法”，同时辅以多媒体课件，以启发的方式展开教学。

由于本节课的内容属于图这一章的难点，考虑学生的接受能力，注意与学生沟通，根据学生的反应控制好教学进度是本节课成功的关键。

四、学法指导1、课前上次课结课时给学生布置任务，使其有针对性的预习。
