循环时间继电器使用说明书
- 格式:pdf
- 大小:714.75 KB
- 文档页数:1
时间继电器的用法时间继电器是一种能够控制电路中电器装置运行时间的装置,它能够在设定的时间内控制电器的启动和停止。
时间继电器广泛应用于工业控制、电力系统、安防系统以及家用电器等领域。
本文将介绍时间继电器的原理、用途、安装方法以及注意事项,帮助读者更好地了解和使用时间继电器。
一、时间继电器的原理时间继电器是依靠一组特殊的电子电路和计时装置来实现对电器设备的控制。
其原理是利用控制电源和计时装置来控制开关触点的通断,从而实现对电器设备的启动和停止。
时间继电器通常由计时模块、控制模块和输出模块组成,计时模块负责设定时间参数,控制模块负责根据时间参数控制开关状态,输出模块则负责驱动被控制的电器设备。
二、时间继电器的用途1. 工业控制:在工业自动化生产线上,时间继电器可以用来控制设备的启动和停止时间,实现生产过程的自动化。
2. 电力系统:时间继电器可以用来控制电力系统中的开关设备,如定时开关、定时报警等功能。
3. 安防系统:在安防监控系统中,时间继电器可以用来控制摄像头、警报器等设备的启动和停止,定时录像、定时报警等功能。
4. 家用电器:一些家用电器如洗衣机、烘干机等也会配备时间继电器,以实现定时启动和停止的功能。
三、时间继电器的安装方法1. 首先确定时间继电器的工作电压和电流参数,选择合适的安装位置。
2. 将时间继电器的控制电路与被控制设备的电路连接,通常需要连接控制电源、输入信号、输出信号等线路。
3. 对时间继电器进行电源接线和调试,设置相应的参数,确认工作正常后进行固定安装。
四、时间继电器的注意事项1. 在安装和使用时间继电器时,需要严格按照产品说明书的要求进行操作,避免因操作不当导致设备故障或安全事故。
2. 定期对时间继电器进行维护检查,保持设备的正常运行状态。
3. 如果时间继电器工作异常或有故障现象,应及时停止使用并寻求专业人士进行维修。
在使用时间继电器时,用户应了解其原理和使用方法,合理设置工作参数,正确安装,并根据需要进行维护保养,确保时间继电器的正常运行,为各项工作提供准确可靠的时间控制。

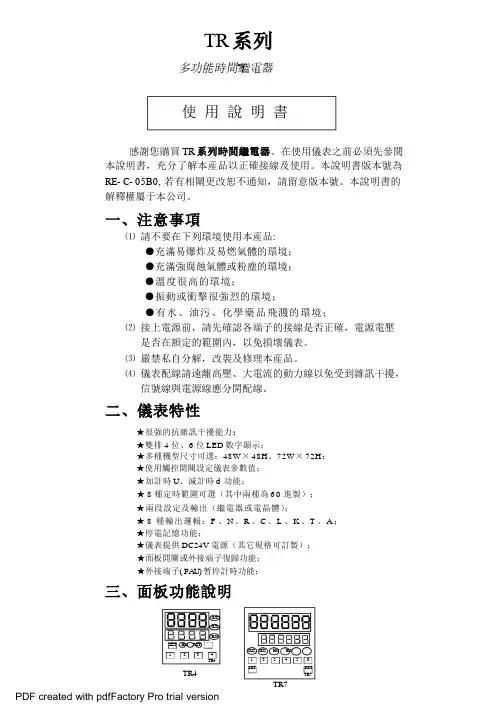

TR系列使用說明書感謝您購買 TR系列時間繼電器。
在使用儀表之前必須先參閱本說明書,充分了解本産品以正確接線及使用。
本說明書版本號為RE- C- 05B0, 若有相關更改恕不通知,請留意版本號。
本說明書的解釋權屬于本公司。
一、注意事項⑴請不要在下列環境使用本産品:●充滿易爆炸及易燃氣體的環境;●充滿強腐蝕氣體或粉塵的環境;●溫度很高的環境;●振動或衝擊很強烈的環境;●有水、油污、化學藥品飛濺的環境;⑵接上電源前,請先確認各端子的接線是否正確,電源電壓是否在額定的範圍內,以免損壞儀表。
⑶嚴禁私自分解,改裝及修理本産品。
⑷儀表配線請遠離高壓、大電流的動力線以免受到雜訊干擾,信號線與電源線應分開配線。
二、儀表特性★很強的抗雜訊干擾能力;★雙排 4 位、6 位 LED數字顯示;★多種機型尺寸可選:48W× 48H、72W× 72H;★使用觸控開關設定儀表參數值;★加計時 U、減計時 d 功能;★ 8 種定時範圍可選(其中兩種為 6 0 進製);★兩段設定及輸出(繼電器或電晶體);★ 8 種輸出邏輯:F 、N、R 、C 、L 、K、T 、A;★停電記憶功能;★儀表提供 DC24V電源(其它規格可訂製);★面板開關或外接端子復歸功能;★外接端子( P A U) 暂停計時功能;三、面板功能說明O U T2O U T1R U NSET HM S R ST1 2 3 4TR4 O U T2O U T1HM S R U N1 2 3 4 5 6TR4 SET R STTR7TR7 PDF created with pdfFactory Pro trial versionN O 面板文字 內容說明1 PV 實際測量值 / 模式顯示器2 SV 設定值 / 模式內容顯示器3 O U T 1 輸出 1 指示燈4 O U T 2 輸出 2 指示燈5 H 小時單位指示燈6 M 分單位指示燈7 S 秒單位指示燈8 R U N 儀表工作指示燈9 SET 確認鍵 10 RST 復歸鍵111- 6第一至第六位數字設定鍵、參數修改鍵四、型號識別TR機型尺寸代號 輸出功能代號 計時位數代號輸出 代號 通訊功能代號D I N 48×48 D I N 72×7247H 1一段輸出 二段輸出 H 2 四位計時六位計時4 6 繼電器 電晶體 R T 無 R S 485 0 2 說明事项: 當您訂購的儀表為單段輸出時,則無OUT 1 报警輸出,無S V 1 設定,本公司可定做其他功能的儀表。

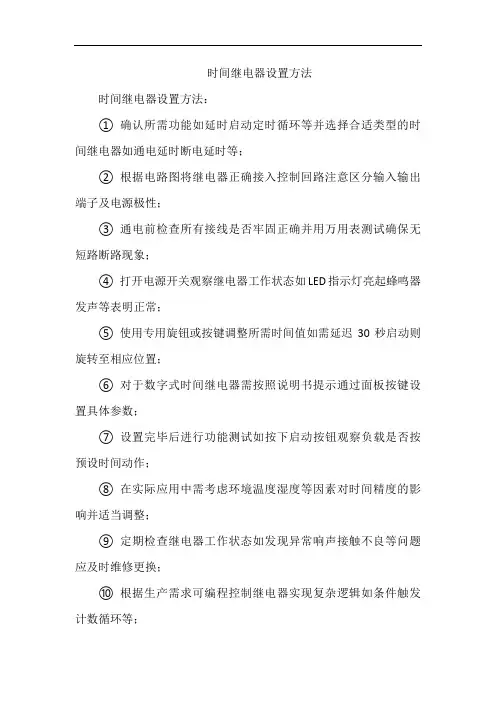

时间继电器设置方法
时间继电器设置方法:
① 确认所需功能如延时启动定时循环等并选择合适类型的时间继电器如通电延时断电延时等;
② 根据电路图将继电器正确接入控制回路注意区分输入输出端子及电源极性;
③ 通电前检查所有接线是否牢固正确并用万用表测试确保无短路断路现象;
④ 打开电源开关观察继电器工作状态如LED指示灯亮起蜂鸣器发声等表明正常;
⑤ 使用专用旋钮或按键调整所需时间值如需延迟30秒启动则旋转至相应位置;
⑥ 对于数字式时间继电器需按照说明书提示通过面板按键设置具体参数;
⑦ 设置完毕后进行功能测试如按下启动按钮观察负载是否按预设时间动作;
⑧ 在实际应用中需考虑环境温度湿度等因素对时间精度的影响并适当调整;
⑨ 定期检查继电器工作状态如发现异常响声接触不良等问题应及时维修更换;
⑩ 根据生产需求可编程控制继电器实现复杂逻辑如条件触发计数循环等;
⑪ 完成设置后编写操作手册详细记录设置步骤注意事项便于日后维护;
⑫ 不断总结经验优化设置方案提高生产效率降低成本。

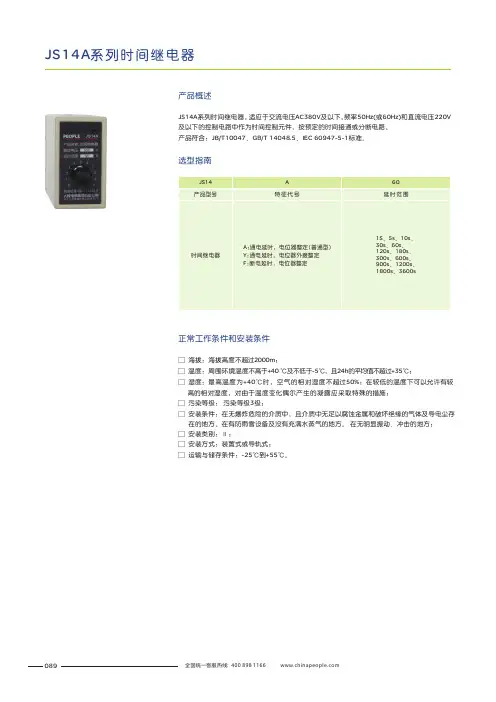

JS14A 系列时间继电器
JS14A 系列时间继电器,适应于交流电压AC380V 及以下,频率50Hz(或60Hz)和直流电压220V 及以下的控制电路中作为时间控制元件,按预定的时间接通或分断电路。
产品符合:JB/T10047、GB/T 14048.5、IEC 60947-5-1标准。
□ 海拔:□ 温度:□ ;□ □ :;□ ;
□ ;□ 海拔高度不超过;
周围环境温度不高于+40 ℃及不低于-5℃,且24h 的平均值不超过+35℃;
湿度:最高温度为+40℃时,空气的相对湿度不超过50%;在较低的温度下可以允许有较 高的相对湿度,对由于温度变化偶尔产生的凝露应采取特殊的措施污染等级: 污染等级3级;
安装条件在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘存 在的地方。
在有防雨雪设备及没有充满水蒸气的地方。
在无明显振动、冲击的地方安装类别:Ⅱ安装方式:装置式或导轨式运输与储存条件:-25℃到+55℃。
2000m 正常工作条件和安装条件
产品概述
选型指南
089
图3 JS14A 外形尺寸
图1 JS14A 接线图 图2
JS14Y 接线图 1
2
345
678
表1
主要技术数据
接线图
外型尺寸及安装尺寸
090
JS14A系列时间继电器安装尺寸(见图4、)
图
5
图4 JS14A-□系列装置式安装尺寸图5 JS14A-□/M系列面板式安装尺寸
用户在订货时应注明继电器型号、规格、额定电压和数量。
例:JS14A60s AC220V 数量100台
订货须知
091。

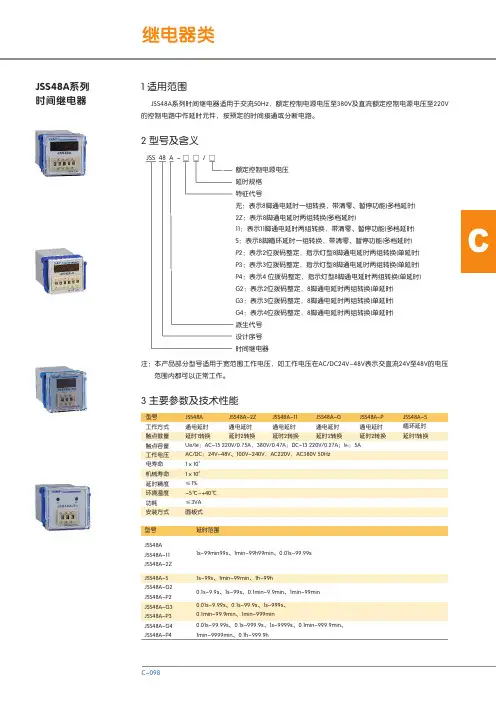

CJSS48A系列时间继电器适用于交流50Hz,额定控制电源电压至380V及直流额定控制电源电压至220V 的控制电路中作延时元件,按预定的时间接通或分断电路。
JSS48A系列时间继电器型号工作方式触点数量触点容量AC/DC:24V~48V、100V~240V,AC220V,AC380V 50Hz 51×1061×10≤1%-5℃~+40℃≤3VA 面板式工作电压电寿命机械寿命延时精度环境温度功耗安装方式JSS48A 延时1转换通电延时JSS48A JSS48A-11JSS48A-2Z JSS48A-S JSS48A-G2JSS48A-P2JSS48A-G3JSS48A-P3JSS48A-G4JSS48A-P4延时范围1s~99min99s、1min~99h99min、0.01s~99.99s 1s~99s、1min~99min、1h~99h0.1s~9.9s、1s~99s、0.1min~9.9min、1min~99min 0.01s~9.99s、0.1s~99.9s、1s~999s、0.1min~99.9min、1min~999min0.01s~99.99s、0.1s~999.9s、1s~9999s、0.1min~999.9min、1min~9999min、0.1h~999.9hJSS 48 A - □ □ / □注:本产品部分型号适用于宽范围工作电压,如工作电压在AC/DC24V~48V表示交直流24V至48V的电压 范围内都可以正常工作。
1 适用范围2 型号及含义3 主要参数及技术性能JSS48A-S 延时1转换循环延时JSS48A-G 延时2转换通电延时JSS48A-2Z 延时2转换通电延时JSS48A-11延时2转换通电延时JSS48A-P 延时2转换通电延时Ue/Ie:AC-15 220V/0.75A,380V/0.47A;DC-13 220V/0.27A;Ith :5A 型号额定控制电源电压延时规格特征代号无:表示8脚通电延时一组转换,带清零、暂停功能(多档延时)2Z:表示8脚通电延时两组转换(多档延时)11:表示11脚通电延时两组转换,带清零、暂停功能(多档延时)S:表示8脚循环延时一组转换,带清零、暂停功能(多档延时)P2:表示2位拨码整定,指示灯型8脚通电延时两组转换(单延时)P3:表示3位拨码整定,指示灯型8脚通电延时两组转换(单延时)P4:表示4 位拨码整定,指示灯型8脚通电延时两组转换(单延时)G2:表示2位拨码整定,8脚通电延时两组转换(单延时)G3:表示3位拨码整定,8脚通电延时两组转换(单延时)G4:表示4位拨码整定,8脚通电延时两组转换(单延时)派生代号设计序号时间继电器4 接线图5 外形及安装尺寸。
YL-48S智能时间继电器使用说明书一、概述YL-48S是我司自主开发生产的多功能时间继电器,能最大程度上满足不同工控环境下对各种电器元件的工作时间进行控制。
它具有控制功能丰富、控制精度高,硬件抗谐波干扰能力强,且操作简易方便等优点。
其主要特点如下:1、时间段设置丰富:秒(0.01S—9999S)、分(0.01M—9999M)、时(0.01H—9999H)任何时间段可选择设定。
2、两路主控继电器输出方式可根据工控需要选择:“1组瞬时1组延时”输出,或“二组双延时”输出。
3、时间控制方式可选择:“通电延时控制”、“通断循环延时控制”、“手动跳转反向延时控制”。
4、时间到位复位方式可选择:“手动清零复位”或“自动清零复位”。
5、时间延时精度小数点位置可选择:0.01S(M、H)、0.1S(M、H)、1S(M、H)三种控制精度。
6、计时方向可选择:“加计时”或“减计时”。
二、面板说明1、“ON”(绿)指示灯:通电延时指示灯,在设置“通电延时”时间数值时或在计时过程中亮起。
2、“UP”(黄)指示灯:通电延时到位,或循环延时断开时指示灯,在设置“循环延时”断开时间数值时,或延时继电器到位断开输出时亮起。
3、、“REST”手动清零复位键:当“时间到位复位方式”选择“手动清零复位”时,每次延时时间到位,或在计时过程中手动按一下,时间继电器就断开又重新计时。
(短接仪表的⑨、⑩端子,也可对当前计时值手动清零。
)4、“MD”功能键:设定时间数值,及进入菜单选择相关控制功能。
5、“<”左移位键;“∧”向上键。
三、功能菜单说明1、轻按一下“MD”键约1秒钟,出现“ON”界面,下排数码管右1位闪烁,操作“<”左移键或“∧”向上键。
设定延时时间数值,此时“ON”(绿)指示灯亮起;若控制方式选择为“循环延时”状态时,则需再轻按一下“MD”键,再设定断开延时时间数值,此时“UP”(黄)指示灯亮起。
注:当控制方式选择为“通电延时”状态时,则第二次设定的“断开延时时间”数值无效,只有把控制方式设置为“循环延时”状态时才有效。

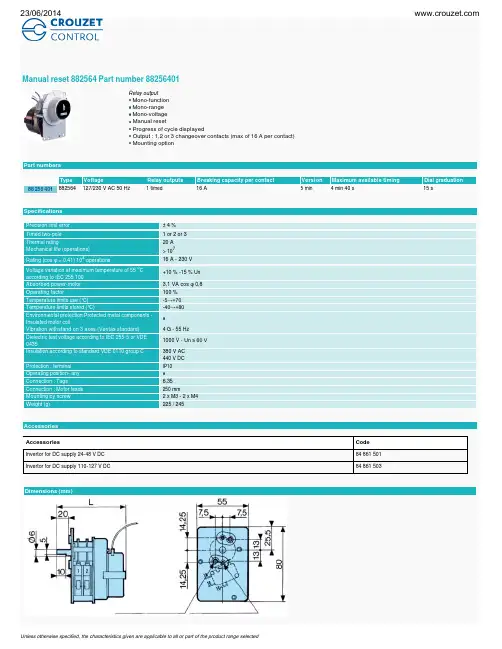

crouzet时间继电器说明书crouzet时间继电器是一种用于自动控制的无功补偿装置,它在传统时间继电器的基础上有了很大的改进。
crouzet时间继电器适用于有多台无功补偿装置或多种无功补偿电路,对控制系统中电力的快速切换起到很好的作用。
crouzet时间继电器通过改变电源和时间的频率,从而实现定时、定速或无功控制。
它是一种电流自动补偿装置(Isolation Campaign System),是一种控制元件,由一对交流触点和一个直流电阻组成,它们能实现电流、电压和瞬时时间的自动调整。
当电容器内存有电流时,它能使触点处于常开状态。
当电容器内有一定电容值后,它会自动释放电流。
此时继电器不启动或关闭以保证瞬时功率与谐波含量不超标。
如果电压与瞬间功率或谐波含量超标,则使其过亮(正常电压≤1.5 V/s)并可能引起火灾或爆炸,从而危及人身安全。
1.使用方法a.打开开关,接通电源。
b.将电容器接线端子和金属丝拔出,然后将触点闭合。
c.把继电器合上,用木棒或其他东西轻轻敲动触点,使之闭合。
d.将接线端子插在接线盒上,然后将导线与时钟接上。
e.按规定的时间开启继电器或关闭继电器,但必须保证瞬间输出过大的电流,否则将损坏继电器。
f.按继电器内部的指示将时间继电器触点断开2/3,以便能准确地将时间调到规定的频率上。
g.当时间继电器启动后,应立即将电源断开(不能将继电器闭合),使电流在规定的时间内有一定变化(超过20 mA时钟信号会自动跳闸)并且保证电容器有足够的电容容量来提供足够的电位(电容器容量等于电池容量)与工作电压相适应。
h.当电容器在运行过程中不发生故障时,应及时打开继电器以确保电气设备的安全运行。
f.检查接触器和接线端子是否完好,如果出现松动和接触不良现象要及时拧紧或更换。
g.如需调整触点与电容器之间电源接触电阻值,可在连接好接地点接上电容器通电后进行试验。
2.注意事项(2)控制原理: crouzet时间继电器通过控制电路中的电流、电压和瞬时时间等参数,来实现对负荷电流的自动调节和控制。
循环时间继电器接线方法嘿,朋友们!今天咱就来讲讲循环时间继电器的接线方法。
这玩意儿啊,就像是电路世界里的一个小精灵,能让各种电器设备按照我们设定的时间节奏来工作。
首先,咱得把循环时间继电器拿出来好好瞅瞅,看看它上面那些密密麻麻的接线端子。
这可不能马虎,得像对待宝贝一样仔细研究。
一般来说呢,循环时间继电器会有几个主要的接线端子,比如电源端子、控制端子和输出端子啥的。
就好像是一个乐队,电源端子就是那个提供动力的鼓手,控制端子呢就像是指挥家,而输出端子就是奏响美妙旋律的各种乐器啦。
接下来,咱就开始动手接线啦!把电源线接到电源端子上,就像给这个小精灵注入了活力。
然后呢,根据你的具体需求,把控制信号接到控制端子上,这就像是给小精灵下达了任务指令。
嘿,你可别小看了这接线,要是接错了,那可就麻烦啦!就好比是一个人走路走岔了道,那可就到不了想去的地方咯。
再说说输出端子的接线,这可得接对地方,不然你想让它控制的设备可就不听话啦。
就好像你想让小狗去叼球,结果你指错了方向,小狗能找到球才怪呢。
在接线的过程中,一定要小心谨慎,别毛毛躁躁的。
就跟盖房子一样,根基得打牢了,不然房子可容易塌呀。
而且哦,不同型号的循环时间继电器接线方法可能会有些不一样呢,这就得靠你仔细阅读说明书啦。
可别偷懒,这说明书就像是老师给的秘籍,不看可不行。
等你把线都接好了,就可以试试这个小精灵的威力啦!看着它按照你设定的时间规律工作,是不是有一种成就感油然而生呢?总之啊,循环时间继电器的接线方法虽然有点复杂,但只要你有耐心,仔细去研究,就一定能搞定。
就像那句话说的,世上无难事,只怕有心人嘛!加油哦,朋友们,相信你们一定能行的!。
一、概述本继电器作辅助元件用于各种保护及自动装置中,使被控元件达到所需要的延时。
本继电器有两对瞬时转 换触点,有一对延时主触点。
根据不同规格可以安装一对滑动延时触点,其延时整定值,可以等于或小于主触点 延的整定值。
继电器盖子上可装设拖针,以指示继电器的动作情况。
继电器型号说明:例如:DS-31~38C/2X;31~38 为设计序号,并用其第二位数字 1~8,同时表示延时范围及电源种类(1~4为四种延时范围,并表 示为直流电源;5~8表示与 1~4 相同的延时范围,但电源为交流。
);C 表示长期工作;/2 表示有滑动延时触点;/X 表示有拖针;K-嵌入式安装结构;H-凸出式安装后接线结构;Q-凸出式安装前接线结构2。
不注明结构按嵌入式K供货。
二、主要技术数据1. 延时及变差型 号延时范围(s) 变差(s) DS-31、31.C,DS-35、35.C O.125~1.25 0.06 DS-32、32.C,DS-36、36.C 0.5~5 O.125 DS-33、33.C,DS-37、37.C 1~10 0.25 DS-34、34.C,DS-38、38.C2~200.52. 额定电压(V)交流:220、127、110、100V; 直流:220、110、48、24V;3. 动作电压:直流继电器动作电压不大于70%额定电压,交流继电器动作不大于 85%额定电压。
4. 返回电压值:不小于5%额定电压值。
5. 触点容量:长期接通电流 5A;在电流不大于 3A 直流有感电路(T=5×10-3s)触点断开容量为50W。
6. 短时工作的继电器线圈耐受 110%的额定值历时 2min。
三、正常使用条件1、海拔高度不超过2000米;2、周围最大变化范围为-25℃到+40℃;3、最湿度的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃;4、与垂直面的安装倾斜度不超过5°;5、无显著摇动和冲击振的地方;6、在无爆炸危险的介质中,且无腐蚀金属和破坏绝缘的气体与尘埃;7、在没有雨雪侵袭的地方。
循环时间继电器工作原理循环时间继电器是一种常用于控制电路中的设备,它可以根据预设的时间参数来控制电路的开关状态。
循环时间继电器广泛应用于工业自动化控制系统、照明控制系统、空调控制系统等领域。
它的工作原理是基于定时器和继电器的结合,通过定时器来控制继电器的开关状态,从而实现对电路的精确控制。
循环时间继电器由定时器、继电器和控制电路组成。
定时器是整个系统的核心部件,它可以根据用户设定的时间参数来控制继电器的开关状态。
定时器通常采用数字显示屏或旋钮来设置时间参数,用户可以根据实际需求来调整开关时间。
继电器则负责控制电路的通断,当定时器设定的时间到达时,继电器会根据定时器的信号来进行开关操作。
控制电路则用于连接定时器和继电器,确保它们之间的正常工作。
循环时间继电器的工作原理可以分为两个阶段:设定阶段和执行阶段。
在设定阶段,用户通过定时器设置所需的开关时间,定时器会将用户设定的时间参数转换为电信号,并传输给控制电路。
控制电路接收到信号后,会将信号传输给继电器,继电器根据信号来进行相应的开关操作。
在执行阶段,当设定的时间到达时,定时器会再次发送信号给控制电路,控制电路再次传输信号给继电器,继电器再次进行开关操作,从而实现对电路的精确控制。
循环时间继电器的工作原理还涉及到定时器的工作方式和继电器的开关原理。
定时器通常采用微处理器或时钟芯片来实现时间的精确控制,它可以实现秒、分、时、日等不同时间单位的精确计时。
继电器则采用电磁原理来实现开关操作,当继电器接收到控制电路传来的信号时,电磁线圈会受到电流的激励,产生磁场,从而使触点闭合或断开,实现对电路的通断控制。
在实际应用中,循环时间继电器可以根据不同的需求来实现不同的控制功能。
例如,在工业自动化控制系统中,循环时间继电器可以用来控制生产线上的设备开关,实现自动化生产;在照明控制系统中,循环时间继电器可以用来控制灯光的开关,实现节能环保;在空调控制系统中,循环时间继电器可以用来控制空调的开关,实现温度的精确控制。
C型号工作方式设定方式延时精度触点数量触点容量电寿命机械寿命环境温度安装方式配用底座工作电压延时范围JSZ3A通电延时A:0.05-0.5s/5s/30s/3min B:0.1-1s/10s/60s/6min C:0.5-5s/50s/5min/30minD:1-10s/100s/10min/60min E:5-60s/10min/60min/6h F:0.25-2min/20min/2h/12h G:0.5-4min/40min/4h/24h电位器AC50Hz,36V,110V127V,220V,380V DC24V ≤10%51×1061×10-5℃~+40℃面板式、装置式、导轨式面板式:FM8858、CZSO8S、装置式(导轨式):CZS08X-EJSZ3C通电延时带瞬动触点JSZ3F断电延时0.1-1s 0.5-5s 1-10s 2.5-30s 5-60s 10-120s 15-180sAC50Hz,36V 110V,127V 220V,380V,DC24V ≤10%延时1转换或延时2转换JSZ3系列时间继电器JSZ3系列时间继电器具有体积小、重量轻、结构紧凑、延时范围广、延时精度高、可靠性好、寿命长等特点,适用于机床自动控制,成套设备自动控制等要求高精度,高可靠性的自动控制系统作延时控制元件。
JS Z 3 □-□延时2转换,延时1转换,瞬时1转换JSZ3Y星三角起动延时AC110V/220V50Hz AC220V/380V DC24V ≤10%延时星三角1转换0.1-1s 0.5-5s 1-10s 2.5-30s 5-60s 10-120s 15-180sJSZ3R 往复循环延时AC110V/220V50Hz AC220V/380V DC24V ≤10%延时1转换0.5-6s/60s 1-10s/10min 2.5-30s/30min 5-60s/60min JSZ3K 信号断开延时0.1-1s 0.5-5s 1-10s 2.5-30s 5-60s 10-120s 15-180sAC110V/220V50Hz AC220V/380V DC24V延时1转换≤10%2 型号及含义1 适用范围3 主要参数及技术性能Ue/Ie:AC-15 220V/0.75A,380V/0.47A;DC-13 220V/0.27A;Ith:5A延时范围代号(适用于多档式)用A、B、C、D、E、F、G表示A:基型(通电延时、多档式)C:瞬动型(通电延时、多档式)F:断电延时型Y:星三角起动延时型(通电延时)K:信号断开延时R:往复循环延时型(通电延时)-2、3:设计序号综合式时间继电器通电延时,单档式型号工作方式设定方式延时精度触点数量触点容量电寿命机械寿命环境温度安装方式配用底座工作电压延时范围AC50Hz 36V,110V,127V,220V,380V DC24V(其它电压可定制)JSZ3-2通电延时JSZ3-30.1-1s,0.5-5s,1-10s,2.5-30s,5-60s,0.3-3min,0.5-5min,1-10min,3-30min,6-60min 延时2转换延时1转换、瞬动1转换面板式、装置式、导轨式面板式:FM8858、CZSO8S;装置式(导轨式):CZS08X-E≤10%续上表电位器51×1061×10-5℃~+40℃4 接线图Ue/Ie:AC-15 220V/0.75A,380V/0.47A;DC-13 220V/0.27A;Ith:5AC5 外形及安装尺寸对于型号为JSZ3A、JSZ3C、JSZ3-2,-3、JSZ3F、JSZ3Y、JSZ3K、JSZ3R的时间继电器,若采用面板式安装,用户需另订购卡箍 FM8858 和底座 CZS08S;若采用装置式安装,用户需另订购底座CZS08X-E。
时间继电器A-A和C-A说明书
时间继电器是属于信号继电器品种之一,是为满足用户对原时间继电器缓吸时间的不同要求而设计的系列继电器,时间继电器(以下简称继电器)继电器有四种缓吸时间可供选择;也可根据用户的要求来改变继电器的缓吸时间。
主要用途和适用范围:适用于铁路信号电路或其它控制电路中。
品种、规格:分为半导体时间继电器和单片机时间继电器。
控制接线:看成直流继电器,3、7用来接12V控制电压;2、7用来接24V控制电压。
其中7当成直流电的负极,使用时接到零线。
2接220V的火线。
工作控制:控制电压接上,但是否起控制作用,由面板上的计时器决定。
功能理解:就是一个开关,单刀双掷的,有一个活动点活动臂,类似常见的闸刀开关的活动刀臂一样。
8是活动点,5是常闭点,继电器不动时,他们两个相连。
动作时,8、6相连。
负载接线:电源的零线或负极接用电器的零线或负极端。
电源的火线或正极接8脚,用电器的火线端或正极接6脚,5脚空闲不用。
工作原理:计时无效期间,8、5相连,相当于电灯开关断开状态。
有效时,继电器动作,8、6相连,用电器得电工作,相当于电灯开关接通状态。
高两位BCD 拨码为限时释放预置时间,低两位BCD 拨码为限时吸合预置时间高亮度LED 显示,字高0.36英寸。
两位拨码设定限时倍率,八种倍率为0.1s /1s /0.1m /m /0.1h /h /10h 。
可往复循环限时工作(T1为限时释放时间,T2为限时吸合时间)可单次通电限时工作(当高两位BCD 拨码设置为00时)(即T1设为00时)可单次间隔限时工作(当低两位BCD 拨码设置为00时)(即T2设为00时)可数次循环限时工作(循环数次根据客户需要可定做)内置高性能微芯片,延时精度高达0.05%,底部暂停/复位信号采用光电耦合隔离输入,提高抗干扰能力。
触点容量:5A 250VAC ;5A 30VDC电气寿命:功率消耗:2重复误差:≤1%.510×10≤W型号种类时间规格12345678工作电压暂停复位12345678工作电压DH48S -S 1Z 接线图DH48S -S 2Z3接线图DH48S -S2Z3A 接线图DH48S -S 2Z 接线图内部连接图工作电压工作电压复位复位11223344556677889910101111暂停暂停动作方式1.按说明书中接线图正确接线,根据实际需要选择时基及预置时间。
2.按产品工作电压供电。
3.接通电源后继电器开始进入延时状态,当计时时间达到预置时间继电器进行转换。
4.在延时任意时间内接通复零端子①③脚,继电器将回复到初试状态,当复零信号撤消后继电器重新开始计时。
5.暂停端子①④脚;在计时任意时刻,接通暂停端子继电器将停止计时,并显示及保持当前的时间,暂停信号撤消后继电器将累时计时,利用该功能可作累时器使用。
6.复零及暂停端子引出线应尽量避免过长,且使用屏蔽线为宜。
7.复零及暂停端子严禁加入外部电压。
使用说明外形尺寸图(单位为mm )箭点科技。
