探究大型铝电解槽在节能要求下的槽寿命 李威

延长大型预焙槽使用寿命的生产实践【摘要】如何延长大型预焙槽的使用寿命从而降低生产运行成本是电解铝行业生产管理中的重要课题，本文就电解铝生产管理中电解槽大修、焙烧启动、后期管理、正常期管理等环节的生产实践进行了综合阐述，探讨了延长槽寿命的途径。

【关键词】电解槽；寿命；管理在铝行业成本竞争日趋激烈大环境下，如何通过管理尽可能降低各种生产运行成本、提高企业的竞争力，是众多电解铝企业面对的一个重要课题。

如何进一步细化管理，挖掘潜能、寻求效益最大化是我们今后需要努力的方向。

三门峡天元铝业股份有限公司拥有190KA系列和300KA系列两条电解铝生产线，自投产以来通过管理提升、技术创新等手段，不断加强工艺管控和优化，提升生产管理质量，各项技术经济指标稳居同行业前列，更为重要的是在延长电解槽使用寿命方面取得了显著效果。

1.大修槽管理1.1大修槽过程管理电解槽在大修过程中，机动车间安排技术员对大修过程进行全过程的质量监管，对不符合工艺要求的作业点及时制止并进行返工，确保电解槽大修质量，并认真填写电解槽砌筑报告，分厂安排人员对筑炉作业质量进行检查考核。

1.2大修槽验收电解槽完成大修后，由生产技术科联合设备科组织电解使用单位、施工单位等对电解槽进行验收，符合验收条件的电解槽方可投入使用；设备科负责电解槽验收记录的整理归档。

2.预热焙烧与启动管理新启槽严格按《天元铝业电解二厂电解槽启动标准》操作，细化电解槽内管理制度，建立健全电解槽焙烧启动日志，进一步规范新启动槽的管理。

2.1铺焦、挂极清扫电解槽内衬表面，焦粒铺设厚度20mm以下，焦粒颗粒在1-3mm，严格控制1mm以下颗粒。

铺焦、挂极采用连续铺挂法，从阳极的A、B末端极向首端极推进。

2.2装炉将氟化钙均匀铺在阳极与槽侧部之间，用大电解质块在出铝端砌好灌铝口。

用高分子比电解质砌筑宽250㎜的堰墙，最后用冰晶石粉填入阳极与碳块之间的缝隙，并将阳极整体覆盖，便于保温。

2.3安装分流器安装分流器之前，内钳确认分流器对应的位置，同时检查压接面是否平整，如不平可用锉刀挫平或更换。

浅述铝电解槽寿命延长技术的应用与发展摘要本文论述了铝电解槽寿命延长技术的应用与发展，为铝电解槽寿命延长技术走可持续发展的道路提供了一定的见解。

关键词铝电解槽；寿命延长技术；应用；发展1 引言我国通过近几年的技术进步电解槽寿命有了很大的提高，诸如某公司160kA、200kA铝电解槽寿命逐年提高。

其目前停槽寿命达到了1，680d左右，而且槽龄超过2，500d的电解槽也有一定的数量。

研究表明，影响铝电解槽寿命有以下5个环节。

其相对重要性比例为：电解槽设计20%筑炉材料10%、筑炉工艺20%、焙烧启动25%、生产管理25%。

我国几乎所有大型铝电解企业都采用焦粒焙烧启动技术。

在电解槽启动后设定合理的技术条件，经过一个稳定期后再使电解槽转入正常生产。

电解槽的稳定生产，不仅能高效低能耗，而且有利于延长电解槽寿命[1]。

2 对铝电解槽寿命延长技术应用的分析与认识2.1 影响电解槽寿命的因素有钠对阴极炭块的渗透、铝液的渗透、电解质的渗透，另外筑炉质量及原材料设计，启动后期管理、电解槽正常生产管理等等，都直接影响着槽寿命。

2.2 铝电解槽的焙烧启动技术对电解槽寿命的影响多年的生产实践证明，电解槽的运行寿命与电解槽的焙烧启动技术的选择有很大关系。

好的焙烧启动技术对延长电解槽的寿命是非常有益的。

现行的预焙电解槽焙烧启动技术大致可分为三种，即：铝液焙烧启动、焦粒焙烧启动和燃料焙烧启动。

2.3 电解槽停槽大修的几种原因图1列出了某公司1988年至2006年各年的槽寿命情况，由表可见电解槽寿命逐年提高，对各年的槽寿命情况进行了分类分析如图1所示。

2.4 电解槽破损原因分析对某公司停槽情况进行分析，造成电解槽破损的主要因素主要有以下几种：①钠渗透膨胀；②热冲击；③冲蚀坑；④冷捣糊的质量和扎固质量，造成脱落或冲刷、磨损、裂缝，使电解质进入阴极底部引起破损；⑤侧部人造伸腿脱落，侧部漏炉等，以上电解槽破损原因作者认为与焙烧启动、生产管理和操作有很大的3 依靠技术进步，以促进铝电解槽寿命延长技术的可持续发展3.1 焙烧和启动（1）焦粒焙烧方法的有效应用电解槽寿命其实就是电解槽内衬的寿命。

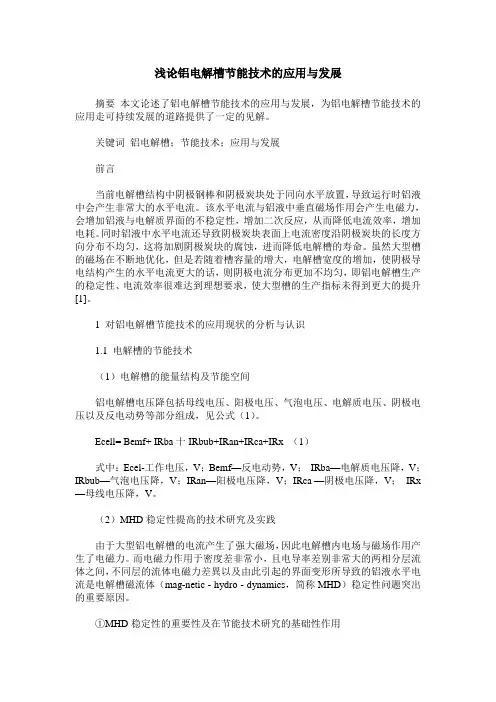

浅论铝电解槽节能技术的应用与发展摘要本文论述了铝电解槽节能技术的应用与发展，为铝电解槽节能技术的应用走可持续发展的道路提供了一定的见解。

关键词铝电解槽；节能技术；应用与发展前言当前电解槽结构中阴极钢棒和阴极炭块处于同向水平放置，导致运行时铝液中会产生非常大的水平电流。

该水平电流与铝液中垂直磁场作用会产生电磁力，会增加铝液与电解质界面的不稳定性，增加二次反应，从而降低电流效率，增加电耗。

同时铝液中水平电流还导致阴极炭块表面上电流密度沿阴极炭块的长度方向分布不均匀，这将加剧阴极炭块的腐蚀，进而降低电解槽的寿命。

虽然大型槽的磁场在不断地优化，但是若随着槽容量的增大，电解槽宽度的增加，使阴极导电结构产生的水平电流更大的话，则阴极电流分布更加不均匀，即铝电解槽生产的稳定性、电流效率很难达到理想要求，使大型槽的生产指标未得到更大的提升[1]。

1 对铝电解槽节能技术的应用现状的分析与认识1.1 电解槽的节能技术（1）电解槽的能量结构及节能空间铝电解槽电压降包括母线电压、阳极电压、气泡电压、电解质电压、阴极电压以及反电动势等部分组成，见公式（1）。

Ecell= Bemf+ IRba十IRbub+IRan+IRca+IRx （1）式中：Ecel-工作电压，V；Bemf—反电动势，V；IRba—电解质电压降，V；IRbub—气泡电压降，V；IRan—阳极电压降，V；IRca —阴极电压降，V；IRx —母线电压降，V。

（2）MHD稳定性提高的技术研究及实践由于大型铝电解槽的电流产生了强大磁场，因此电解槽内电场与磁场作用产生了电磁力。

而电磁力作用于密度差非常小，且电导率差别非常大的两相分层流体之间，不同层的流体电磁力差異以及由此引起的界面变形所导致的铝液水平电流是电解槽磁流体（mag-netic - hydro - dynamics，简称MHD）稳定性问题突出的重要原因。

①MHD稳定性的重要性及在节能技术研究的基础性作用上述提到比例最大的电解质电压降集中在仅约4.5cm极距的电解质高度上。

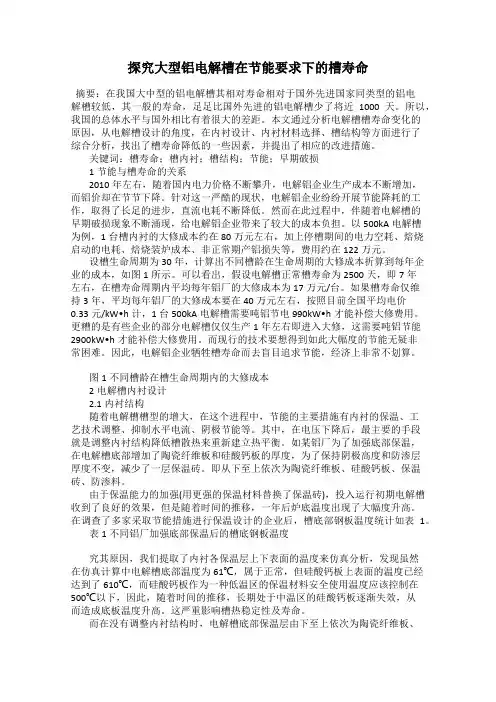

探究大型铝电解槽在节能要求下的槽寿命摘要：在我国大中型的铝电解槽其相对寿命相对于国外先进国家同类型的铝电解槽较低，其一般的寿命，足足比国外先进的铝电解槽少了将近1000天。

所以，我国的总体水平与国外相比有着很大的差距。

本文通过分析电解槽槽寿命变化的原因，从电解槽设计的角度，在内衬设计、内衬材料选择、槽结构等方面进行了综合分析，找出了槽寿命降低的一些因素，并提出了相应的改进措施。

关键词：槽寿命；槽内衬；槽结构；节能；早期破损1节能与槽寿命的关系2010年左右，随着国内电力价格不断攀升，电解铝企业生产成本不断增加，而铝价却在节节下降。

针对这一严酷的现状，电解铝企业纷纷开展节能降耗的工作，取得了长足的进步，直流电耗不断降低。

然而在此过程中，伴随着电解槽的早期破损现象不断涌现，给电解铝企业带来了较大的成本负担。

以500kA电解槽为例，1台槽内衬的大修成本约在80万元左右，加上停槽期间的电力空耗、焙烧启动的电耗、焙烧装炉成本、非正常期产铝损失等，费用约在122万元。

设槽生命周期为30年，计算出不同槽龄在生命周期的大修成本折算到每年企业的成本，如图1所示。

可以看出，假设电解槽正常槽寿命为2500天，即7年左右，在槽寿命周期内平均每年铝厂的大修成本为17万元/台。

如果槽寿命仅维持3年，平均每年铝厂的大修成本要在40万元左右，按照目前全国平均电价0.33元/kW•h计，1台500kA电解槽需要吨铝节电990kW•h才能补偿大修费用。

更糟的是有些企业的部分电解槽仅仅生产1年左右即进入大修，这需要吨铝节能2900kW•h才能补偿大修费用。

而现行的技术要想得到如此大幅度的节能无疑非常困难。

因此，电解铝企业牺牲槽寿命而去盲目追求节能，经济上非常不划算。

图1不同槽龄在槽生命周期内的大修成本2电解槽内衬设计2.1内衬结构随着电解槽槽型的增大，在这个进程中，节能的主要措施有内衬的保温、工艺技术调整、抑制水平电流、阴极节能等。

大型铝电解槽电解过程中的节能降耗分析发表时间：2020-08-07T06:56:01.597Z 来源：《中国科技人才》2020年第8期作者：韦素[导读] 本文通过对某铝业企业500kA 预焙铝电解槽降低槽平均电压和提高电流效率等方面的分析，讨论在铝电解过程中的节能降耗措施，对于铝业企业的可持续发展具有重要的意义。

广西来宾银海铝业有限责任企业摘要：本文通过对某铝业企业500kA 预焙铝电解槽降低槽平均电压和提高电流效率等方面的分析，讨论在铝电解过程中的节能降耗措施，对于铝业企业的可持续发展具有重要的意义。

关键词：电解铝；槽平均电压；电流效率；节能降耗1.引言电解铝行业的利润空间在不断地减小，为了保证铝业企业铝电解产业的健康稳定发展，就有必要对电解铝过程中的节能降耗这一问题引起足够的重视。

原铝的产量在不断地增加，而原铝的价格却在不断的下降，为了企业的利润以及可持续发展，就必须降低生产成本，降低综合电耗，以此来提高在铝行业的竞争力。

下文就根据某铝业企业的生产实际情况来分析在铝电解过程中的节能降耗问题。

2.铝电解过程中的节能降耗分析直流电耗=2980×（U÷η）kW?h/（t-Al）①通过式①式可知，降低电耗只能从两个方面进行：降低槽平均电压；提高电流效率。

本文在降低槽平均电压方面将从电解质电压降、阳极电压降以及阴极电压降方面分析；在提高电流效率方面将从电流损失、氧化铝浓度、温度、过热度、电解质组成以及电解槽的操作质量等方面分析。

通过对这两方面的分析，采取可以降低槽平均电压以及可以提高电流效率的有效措施，以此来达到降低直流电耗的目的。

3.降低槽平均电压铝电解槽的槽电压组成如下式所示：U槽=U分解+U过电压+U电解质+U阳极+U阴极+U连接+U其他②公式②中：U槽-槽电压，V；U分解-氧化铝分解电压，V；U过电压-过电压，V；U电解质-电解质电压降，V；U阳极-阳极电压降，V；U阴极-阴极电压降，V；U连接-连接母线电压分摊，V；U其他-阳极效应分摊等，V。

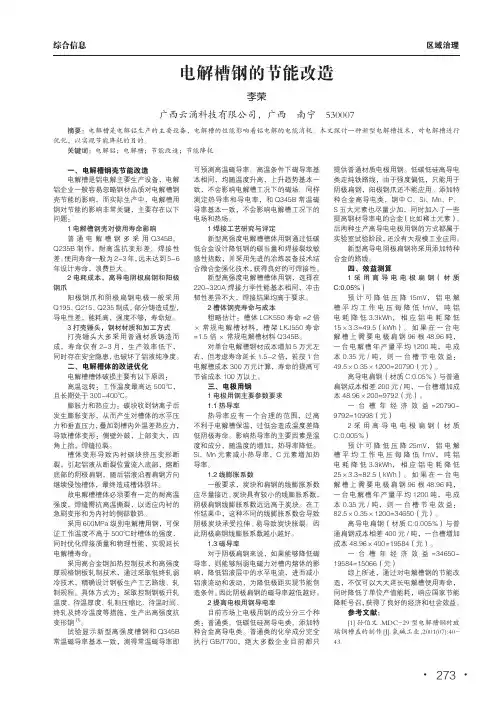

区域治理综合信息电解槽钢的节能改造李荣广西云涌科技有限公司，广西 南宁 530007摘要：电解槽是电解铝生产的主要设备，电解槽的性能影响着铝电解的电能消耗。

本文探讨一种新型电解槽技术，对电解槽进行优化，以实现节能降耗的目的。

关键词：电解铝；电解槽；节能改造；节能降耗一、电解槽钢壳节能改造电解槽是铝电解主要生产设备，电解铝企业一般容易忽略钢材品质对电解槽钢壳节能的影响，而实际生产中，电解槽用钢对节能的影响非常关键，主要存在以下问题：1电解槽钢壳对使用寿命影响普通电解槽钢多采用Q345B、Q235B制作，耐高温抗变形差、焊接性差。

使用寿命一般为2-3年，远未达到5-6年设计寿命，浪费巨大。

2电耗成本，高导电阴极扁钢和阳极钢爪阳极钢爪和阴极扁钢电极一般采用Q195、Q215、Q235制成，部分铸造成型，导电性差，能耗高，强度不够，寿命短。

3打壳锤头，钢材材质和加工方式打壳锤头大多采用普通材质铸造而成，寿命仅有2-3月，生产效率低下，同时存在安全隐患，也破坏了铝液纯净度。

二、电解槽体的改进优化电解槽槽体破损主要有以下原因：高温运转：工作温度最高达500℃，且长期处于300-400℃。

膨胀力和热应力：碳块收到钠离子后发生膨胀变形，从而产生对槽体的水平压力和垂直压力，叠加到槽内外温差热应力，导致槽体变形：侧壁外鼓，上部变大，四角上抬，焊缝拉裂。

槽体变形导致内衬碳块挤压变形断裂，引起铝液从断裂位置流入底部，熔断底部的阴极扁钢，随后铝液沿着扁钢方向继续侵蚀槽体，最终造成槽体损坏。

故电解槽槽体必须要有一定的耐高温强度，焊缝需抗高温撕裂，以适应内衬的急剧变形和为内衬的侧部散热。

采用600MPa级别电解槽用钢，可保证工作温度不高于500℃时槽体的强度，同时优化焊接质量和物理性能，实现延长电解槽寿命。

采用高合金钢加热控制技术和高强度厚规格钢板轧制技术，通过采取低终轧弱冷技术，精确设计钢板生产工艺路线、轧制规程。

具体方式为：采取控制钢板开轧温度、待温厚度、轧制压缩比、待温时间、终轧及终冷温度等措施，生产出高强度抗变形钢[1]。

浅析对大型电解槽破损原因及延长槽寿命问题分析摘要：我国大中型铝电解槽相对寿命低于国外先进国家同类型铝电解槽，其一般寿命比国外先进铝电解槽少近1000天。

因此，我国的整体水平与国外相比有较大差距。

随着电解铝工业的技术发展，电解槽槽型越来越大，槽壳的尺寸也随之增大，使得大型电解槽槽壳的成本增加，维护难度加大，破损后造成损失也较大。

因此，了解槽壳变形和损坏的原因，掌握维护方法，实施最佳维护方法，对电解铝企业的顺利生产和延长槽的使用寿命至关重要。

关键词：大型电解槽；造成损害的原因；延长；槽寿命；槽问题研究前言众所周知，槽寿命是现代铝电解生产技术水平高低的关键，对企业的经济效益和社会效益有着直接的影响。

国产电解槽的使用寿命多在1200天左右，而个别铝厂电解槽的使用寿命甚至不足1000天，这在一定程度上对企业的发展有明显的阻碍。

因此，有必要对大型电解槽进行细致的研究和分析，识别电解槽的类型和特性，从而进一步延长电解槽的使用寿命。

1电解槽破损原因及特点分析1.1电解槽损坏原因早期电解槽的损坏因素包括：设计因素，内衬材料质量因素，筑炉质量因素，焙烧启动与后期的管理质量因素。

根据电解槽破坏因素的实际比例，可以看出，设计因素占10%，内衬材料质量因素和炉质量因素各占20%，焙烧启动与后期的管理质量因素占50%。

为了确保槽的使用寿命得到改善，我们必须从源头开始，并严格控制每个节点。

1.1.1设计因素注重设计的科学合理性，弹性槽壳对内衬砌材料的膨胀具有应力缓冲作用，并有效地限制了膨胀。

该涂层材料能吸收烘烤时阴极膨胀产生的分压，防止阴极扎固的碳缝破损或分层等问题。

1.1.2内衬材料的质量因素阴极碳块的质量比较差，在启动焙烧时容易发生阴极碳块的隆起或折断。

如果质量达不到标准，则会导致剥落、起层情况出现，甚至会出现裂缝问题。

如果隔热砖的隔热性能不好，则炉底温度相对较高，其电解质等相应温凝固线会逐渐上移到碳块上，促使碳块被破坏。

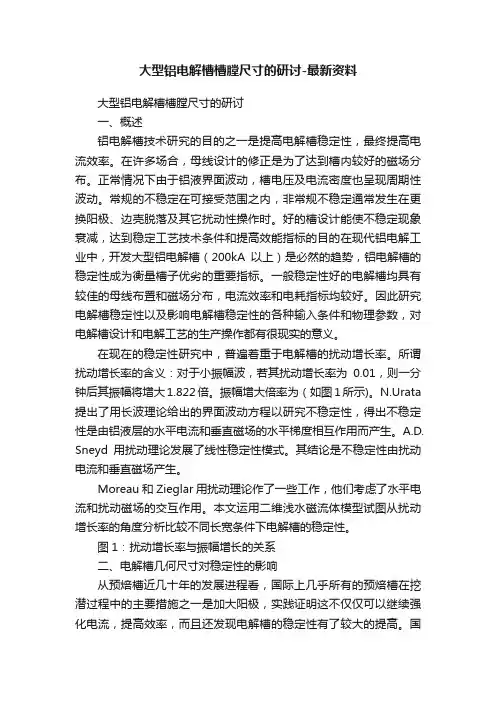

大型铝电解槽槽膛尺寸的研讨-最新资料大型铝电解槽槽膛尺寸的研讨一、概述铝电解槽技术研究的目的之一是提高电解槽稳定性，最终提高电流效率。

在许多场合，母线设计的修正是为了达到槽内较好的磁场分布。

正常情况下由于铝液界面波动，槽电压及电流密度也呈现周期性波动。

常规的不稳定在可接受范围之内，非常规不稳定通常发生在更换阳极、边壳脱落及其它扰动性操作时。

好的槽设计能使不稳定现象衰减，达到稳定工艺技术条件和提高效能指标的目的在现代铝电解工业中，开发大型铝电解槽（200kA以上）是必然的趋势，铝电解槽的稳定性成为衡量槽子优劣的重要指标。

一般稳定性好的电解槽均具有较佳的母线布置和磁场分布，电流效率和电耗指标均较好。

因此研究电解槽稳定性以及影响电解槽稳定性的各种输入条件和物理参数，对电解槽设计和电解工艺的生产操作都有很现实的意义。

在现在的稳定性研究中，普遍着重于电解槽的扰动增长率。

所谓扰动增长率的含义：对于小振幅波，若其扰动增长率为0.01，则一分钟后其振幅将增大1.822倍。

振幅增大倍率为（如图1所示)。

N.Urata 提出了用长波理论给出的界面波动方程以研究不稳定性，得出不稳定性是由铝液层的水平电流和垂直磁场的水平梯度相互作用而产生。

A.D. Sneyd用扰动理论发展了线性稳定性模式。

其结论是不稳定性由扰动电流和垂直磁场产生。

Moreau 和 Zieglar用扰动理论作了一些工作，他们考虑了水平电流和扰动磁场的交互作用。

本文运用二维浅水磁流体模型试图从扰动增长率的角度分析比较不同长宽条件下电解槽的稳定性。

图1：扰动增长率与振幅增长的关系二、电解槽几何尺寸对稳定性的影响从预焙槽近几十年的发展进程看，国际上几乎所有的预焙槽在挖潜过程中的主要措施之一是加大阳极，实践证明这不仅仅可以继续强化电流，提高效率，而且还发现电解槽的稳定性有了较大的提高。

国际上大量的P－69型电解槽的改造已经证实了其效果是显著的。

在同等容量、同样阳极电流密度的条件下，加长阳极长度及电解槽宽度，国内外的理论计算和生产实际都表明电解槽趋于更稳定。

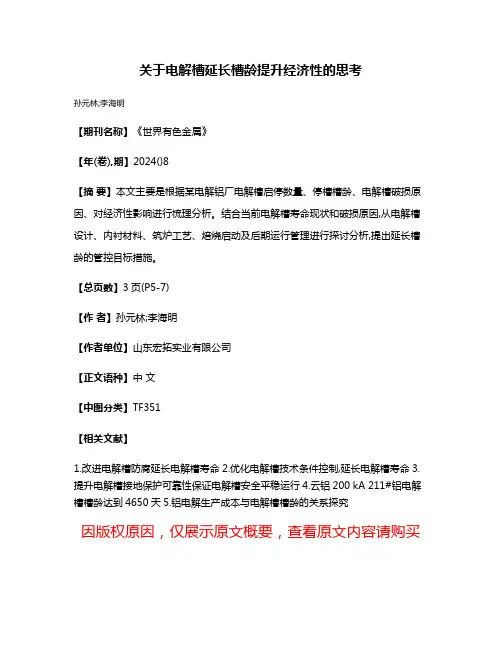

关于电解槽延长槽龄提升经济性的思考
孙元林;李海明
【期刊名称】《世界有色金属》
【年(卷),期】2024()8
【摘要】本文主要是根据某电解铝厂电解槽启停数量、停槽槽龄、电解槽破损原因、对经济性影响进行梳理分析。

结合当前电解槽寿命现状和破损原因,从电解槽设计、内衬材料、筑炉工艺、焙烧启动及后期运行管理进行探讨分析,提出延长槽龄的管控目标措施。

【总页数】3页(P5-7)
【作者】孙元林;李海明
【作者单位】山东宏拓实业有限公司
【正文语种】中文
【中图分类】TF351
【相关文献】
1.改进电解槽防腐延长电解槽寿命
2.优化电解槽技术条件控制,延长电解槽寿命
3.提升电解槽接地保护可靠性保证电解槽安全平稳运行
4.云铝200 kA 211#铝电解槽槽龄达到4650天
5.铝电解生产成本与电解槽槽龄的关系探究
因版权原因，仅展示原文概要，查看原文内容请购买。

铝电解槽节能环保技术的升级改造温铁军;张洪涛;张义伟;崔永亮;朱光【摘要】通过利用新技术、新工艺对铝电解槽的槽内衬、槽上部集气罩系统、槽罩板等进行升级改造,以及对风机变频技术和电解烟气脱硫技术进行改造,实现了电解低能耗、高效稳定生产,直流电耗降低到12 500 kWh/t-A1以下,工作电压为3.70 ～3.85V,电流效率为92％,炉底压降为180～240mV.【期刊名称】《有色冶金节能》【年(卷),期】2018(034)005【总页数】4页(P20-22,25)【关键词】铝电解槽;槽内衬;集气罩系统;技术改造【作者】温铁军;张洪涛;张义伟;崔永亮;朱光【作者单位】伊电控股集团有限公司铝电解技术研究所,河南伊川471300;伊电控股集团有限公司铝电解技术研究所,河南伊川471300;洛阳豫港龙泉铝业有限公司,河南伊川471300;伊电控股集团有限公司铝电解技术研究所,河南伊川471300;伊电控股集团有限公司铝电解技术研究所,河南伊川471300【正文语种】中文【中图分类】TF821自20 世纪70 年代末开始，我国铝电解技术经过近40年的生产实践，在大型铝电解槽技术开发方面取得了极大进展，成为世界上拥有300 kA、400 kA、500kA和600 kA大型铝电解槽为主力槽型生产的国家。

2018年初，电解铝产能4 630.2万t，占全球电解铝产能的50%以上。

但是，电解铝主要技术指标和能耗仍有巨大的节能提升空间，与此同时，我国基础材料、自控等工业的快速发展，为铝电解整体技术的提高提供了技术支撑，进而推动了我国大型铝电解技术的规模化提升与推广。

新技术围绕大型铝电解槽技术工业化过程中的核心技术难题,进行了铝电解槽新材料、新技术的深度开发，节能效果显著。

1 电解铝行业的现状电解槽技术的先进方向为大型化、节能化、高效化和环保化。

实现电解直流电耗12 500 kWh/t-Al以下，平均槽寿命3 000天以上，SO2 排放量≤30 mg/m3，粉尘≤1.5 mg/m3,电解烟气氟化物≤0.05 mg/m3。

铝电解槽焙烧影响槽寿命的探讨1预焙铝电解槽焙烧的目的和要求焙烧的目的：排除砌体水分，加热槽体；焦化炭块之间和阴极钢棒周围的糊料；使阴极接近或达到正常作业温度；焙烧期间熔化了的高分子比电解质渗入炉底，起到堵塞裂缝、修补缺陷的作用；加热阳极及装炉物料，使阳极温度达到生产温度，熔化物料，满足启动需要；满足电解槽内炭素材料对碱性物质的大量吸收。

焙烧的要求：均匀缓慢的加热电解槽阴极内衬、阳极以及装炉物料，使三者达到一定的温度条件，以利于下一步的启动操作。

2铝电解槽在焙烧期间产生破损的形式及原因分析2.1阴极炭块断裂或出现裂纹一般来说，阴极炭块断裂是与阴极炭块的长度方向相垂直的横向裂纹，裂纹的深浅不等，最深的地方可使阴极炭块横向断裂。

这种断裂的产生大都是电解槽在焙烧过程中阴极炭块局部电流密度过大、温度过高、热冲击过大所致。

2.2电解槽炉底中缝捣固糊与阴极炭块之间出现大的裂缝电解槽炉底阴极炭块之间主要使用捣固糊填充连接处缝隙。

在焙烧过程中，阴极炭块出现膨胀现象，而捣固糊出现收缩，正是这种收缩起到了吸收阴极炭块膨胀的作用，当焙烧温度不超过1200℃时，这种作用可以很好地体现出来，焙烧结束后，一般阴极炭块和烧成后的捣固糊之间有很小的缝隙或不出现缝隙。

当电流分布严重不均、局部温度超过1200℃时，阴极炭块不再膨胀，而是随着温度的升高而发生收缩，烧成后的捣固糊也是随着温度的升高而收缩，这样，阴极炭块之间的捣固糊不再起到吸收阴极炭块膨胀的作用，而使阴极炭块与捣固糊之间的缝隙越来越大。

2.3阴极炭块与边部捣固糊在焙烧过程中出现缝隙在新建的或大修后的电解槽焙烧过程中，若操作不当，在阴极炭块与边部捣固糊之间也会出现裂缝，其裂缝的生成机理与本文2.2节炉底中缝捣固糊与阴极炭块之间出现裂缝的机理是一样的。

2.4人造伸腿出现横向收缩裂纹与侧部炭块的早期破损槽底部阴极炭块与侧部炭块之间是由较宽较厚的捣固糊填充并捣实，而这捣实的炭素糊为无头无尾的封闭环型体构成的电解槽人造伸腿。

大型电解槽破损原因及延长槽寿命问题分析魏亮【摘要】在我国大中型的铝电解槽其相对寿命相对于国外先进国家同类型的铝电解槽较低，其一般的寿命大约为1500天，足足比国外先进的铝电解槽少了将近1000天。

所以，我国的总体水平与国外相比有着很大的差距。

本文将阐述电解槽的种类和电解槽的特征，并且将从筑造炉子的工艺，筑造炉子的材料，对于相关炉型的设计和焙烧启动等一系列环节进行探讨如何延长电解槽的使用寿命。

%In China the large and medium-sized aluminum electrolytic cell its relative life is shorter than the foreign advanced countries of the same type aluminium electrolytic cell.So in China,it’s life about 1500 days,it is shorter than the foreign advanced aluminnum electrolytic cell about 1000 days.The overall level of our country has a great gap to compare with the foreign country.This paper describes the types of cell and electrolytic cell characteristics.It will introduce the process of the furnace and the cell of material.And it wil discuss how to extent the life of electrolytic cell.【期刊名称】《电子测试》【年(卷),期】2015(000)004【总页数】3页(P118-119,105)【关键词】铝电解槽;特征;使用寿命【作者】魏亮【作者单位】河南黄金建筑安装公司，河南洛阳，471000【正文语种】中文1 铝电解槽的种类和破损特征1.1 早期铝电解槽的破损特征1.1.1 阴极的电压逐渐升高当电解槽运行时间过长时，阴极的电压就会逐渐的慢慢升高，这是正常的现象。
