电解槽寿命管理
- 格式:ppt
- 大小:1.66 MB
- 文档页数:56

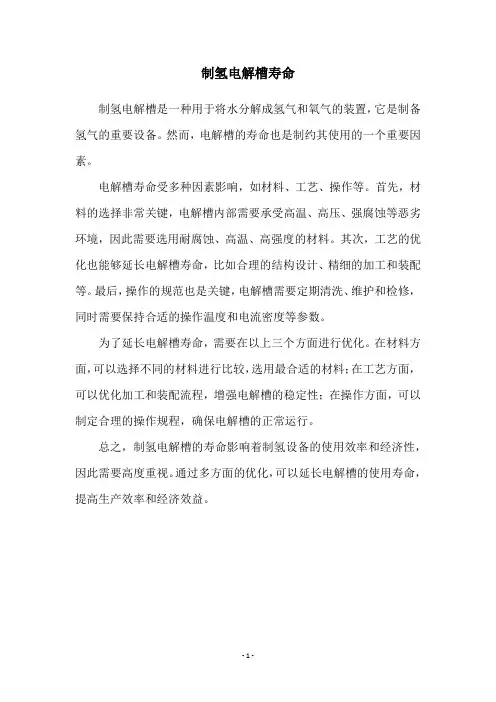

制氢电解槽寿命
制氢电解槽是一种用于将水分解成氢气和氧气的装置,它是制备氢气的重要设备。
然而,电解槽的寿命也是制约其使用的一个重要因素。
电解槽寿命受多种因素影响,如材料、工艺、操作等。
首先,材料的选择非常关键,电解槽内部需要承受高温、高压、强腐蚀等恶劣环境,因此需要选用耐腐蚀、高温、高强度的材料。
其次,工艺的优化也能够延长电解槽寿命,比如合理的结构设计、精细的加工和装配等。
最后,操作的规范也是关键,电解槽需要定期清洗、维护和检修,同时需要保持合适的操作温度和电流密度等参数。
为了延长电解槽寿命,需要在以上三个方面进行优化。
在材料方面,可以选择不同的材料进行比较,选用最合适的材料;在工艺方面,可以优化加工和装配流程,增强电解槽的稳定性;在操作方面,可以制定合理的操作规程,确保电解槽的正常运行。
总之,制氢电解槽的寿命影响着制氢设备的使用效率和经济性,因此需要高度重视。
通过多方面的优化,可以延长电解槽的使用寿命,提高生产效率和经济效益。
- 1 -。

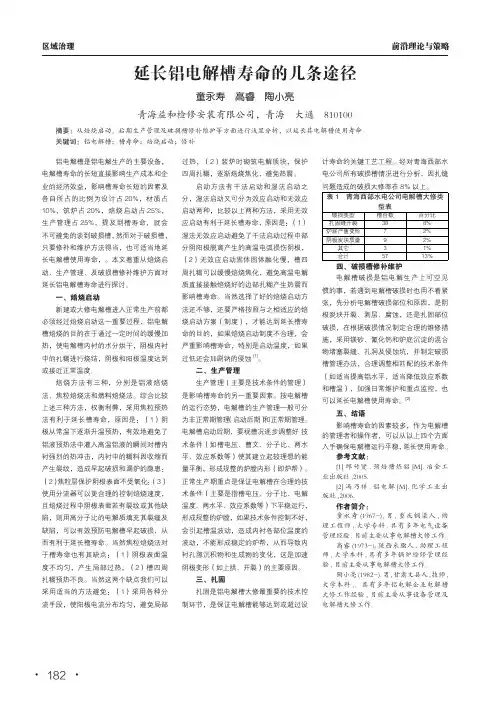

区域治理前沿理论与策略延长铝电解槽寿命的几条途径童永寿 高睿 陶小亮青海益和检修安装有限公司,青海 大通 810100摘要:从焙烧启动、后期生产管理及破损槽修补维护等方面进行浅显分析,以延长其电解槽使用寿命。
关键词:铝电解槽;槽寿命;焙烧启动;修补铝电解槽是铝电解生产的主要设备,电解槽寿命的长短直接影响生产成本和企业的经济效益,影响槽寿命长短的因素及各自所占的比例为设计占20%,材质占10%,筑炉占20%,焙烧启动占25%,生产管理占25%,提及到槽寿命,就会不可避免的谈到破损槽,然而对于破损槽,只要修补和维护方法得当,也可适当地延长电解槽使用寿命,。
本文着重从焙烧启动、生产管理、及破损槽修补维护方面对延长铝电解槽寿命进行探讨。
一、焙烧启动新建或大修电解槽进入正常生产前都必须经过焙烧启动这一重要过程,铝电解槽焙烧的目的在于通过一定时间的缓慢加热,使电解槽内衬的水分烘干,阴极内衬中的扎糊进行烧结,阴极和阳极温度达到或接近正常温度。
焙烧方法有三种,分别是铝液焙烧法、焦粒焙烧法和燃料焙烧法。
综合比较上述三种方法,权衡利弊,采用焦粒预热法有利于延长槽寿命,原因是:(1)阴极从常温下逐渐升温预热,有效地避免了铝液预热法中灌入高温铝液的瞬间对槽内衬强烈的热冲击,内衬中的糊料因收缩而产生裂纹,造成早起破损和漏炉的隐患:(2)焦粒层保护阴极表面不受氧化:(3)使用分流器可以更合理的控制焙烧速度,且焙烧过程中阴极表面若有裂纹或其他缺陷,则用高分子比的电解质填充其裂缝及缺陷,可以有效预防电解槽早起破损,从而有利于延长槽寿命。
当然焦粒焙烧法对于槽寿命也有其缺点:(1)阴极表面温度不均匀,产生局部过热,(2)槽四周扎糊预热不良。
当然这两个缺点我们可以采用适当的方法避免:(1)采用各种分流手段,使阳极电流分布均匀,避免局部过热,(2)装炉时砌筑电解质块,保护四周扎糊,逐渐焙烧焦化,避免热震。
启动方法有干法启动和湿法启动之分,湿法启动又可分为效应启动和无效应启动两种,比较以上两种方法,采用无效应启动有利于延长槽寿命,原因是:(1)湿法无效应启动避免了干法启动过程中部分阴阳极脱离产生的高温电弧损伤阴极,(2)无效应启动固体固体融化慢,槽四周扎糊可以缓慢焙烧焦化,避免高温电解质直接接触焙烧好的边部扎糊产生热震而影响槽寿命。
谈如何延长铝电解槽使用寿命摘要:本文从设计和生产工艺方面对造成电解槽破损的原因进行了分析,并在总结几年来提高槽寿命的措施和经验基础上,提出延长槽寿命的几点想法。
关键词:铝电解槽使用寿命延长据报道,国外200KA以上大型预焙铝电解槽的平均寿命在5年(1800天)以上,法国彼施涅公司的180KA电解槽寿命达6~8年(2190 ~2920天),远远高于我国电解槽1500天的设计指标。
本文结合多年的生产实际对电解槽寿命问题进行探讨。
一、电解槽破损原因分析1.侧部破损电解槽侧部破损主要是由于侧部不易形成保护侧部炭块的炉帮,使熔融的电解质随着电解的进行渐渐地渗透于炭块中,而电解质中的钠离子又很容易与碳发生反应生产碳一钠中间化合物,引起侧部炭块疏松、分层,这就更加剧了侧部炭块被氧化和侵蚀的速度。
据资料报道,这种侵蚀速度使炭块每天约腐蚀掉1mm,使得侧部炭块容易受到侵蚀磨损,引起槽壳局部过热,严重时槽壳会被烧红,甚至发生漏槽事故,导致停槽,缩短电解槽寿命。
影响电解槽侧部炉帮不易形成的原因主要是:(l)电解槽槽壳及槽壳与地面酌空间设计不尽合理。
有关研究表明,电解槽侧部散热能力在槽壳温度基本恒定的情况下,决定于周围环境温度和空气流动情况。
虽然电解槽设计采用侧部散热型,即侧部只有一层碳化硅砖的结构,目的是保证在电解槽四周形成自然炉帮。
然而,我国绝大多数200KA、300KA电解槽槽壳仍采用了传统带二翼板的结构,并且槽壳与地面的距离较短,不利于散热通风,严重影响侧部炉帮的形成。
这样不仅缩短了电解槽的寿命,而且还增加了不必要的大修费用。
(2)使用的氧化铝原料质量不均匀及打料系统缺陷,造成效应受控率低。
各厂使用的氧化铝产地和体积密度均不同,导致电解槽实际接受的氧化铝料量不均匀,造成电解槽炉底沉淀多,或是电解槽打料系统故障等原因,阳极效应受控率较低,效应系数高,导致槽温在短时间内骤然上升30℃~40℃,实践表明,槽温升高越多,恢复到正常生产温度所需时间越长。

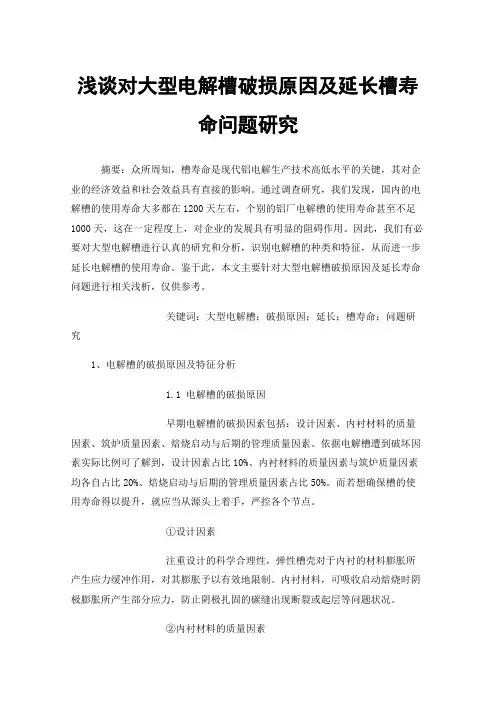

浅谈对大型电解槽破损原因及延长槽寿命问题研究摘要:众所周知,槽寿命是现代铝电解生产技术高低水平的关键,其对企业的经济效益和社会效益具有直接的影响。
通过调查研究,我们发现,国内的电解槽的使用寿命大多都在1200天左右,个别的铝厂电解槽的使用寿命甚至不足1000天,这在一定程度上,对企业的发展具有明显的阻碍作用。
因此,我们有必要对大型电解槽进行认真的研究和分析,识别电解槽的种类和特征,从而进一步延长电解槽的使用寿命。
鉴于此,本文主要针对大型电解槽破损原因及延长寿命问题进行相关浅析,仅供参考。
关键词:大型电解槽;破损原因;延长;槽寿命;问题研究1、电解槽的破损原因及特征分析1.1 电解槽的破损原因早期电解槽的破损因素包括:设计因素、内衬材料的质量因素、筑炉质量因素、焙烧启动与后期的管理质量因素。
依据电解槽遭到破坏因素实际比例可了解到,设计因素占比10%、内衬材料的质量因素与筑炉质量因素均各自占比20%、焙烧启动与后期的管理质量因素占比50%。
而若想确保槽的使用寿命得以提升,就应当从源头上着手,严控各个节点。
①设计因素注重设计的科学合理性,弹性槽壳对于内衬的材料膨胀所产生应力缓冲作用,对其膨胀予以有效地限制。
内衬材料,可吸收启动焙烧时阴极膨胀所产生部分应力,防止阴极扎固的碳缝出现断裂或起层等问题状况。
②内衬材料的质量因素阴极碳块的质量相对较差,启动焙烧时阴极碳块极易有隆起或折断情况出现。
糊料质量若不达标,则会导致剥落、起层情况出现,甚至会出现裂缝问题;保温砖的保温性能若不佳,则炉底部温度会相对较高,其电解质等相应温凝固线会逐渐上移到碳块上,促使碳块被破坏。
故而,保证内衬材料的质量,属于提升槽实际使用寿命关键点,需得到充分重视。
③筑炉质量因素若钢棒、糊料、碳块等温控不佳,并能严格依据筑炉工艺开展施工操作,则会导致碳块压的接压降差较大,电流会集中于向压降低阴极,促使阴极钢棒的温度过于高,加剧膨胀,极易导致阴极碳块被折断。

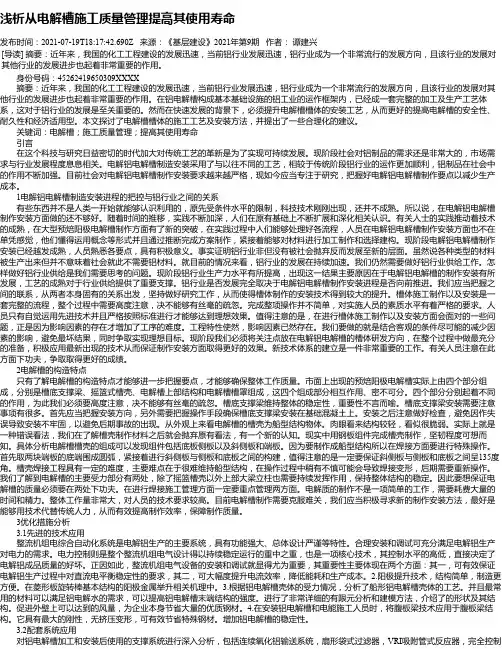

浅析从电解槽施工质量管理提高其使用寿命发布时间:2021-07-19T18:17:42.690Z 来源:《基层建设》2021年第9期作者:谭建兴[导读] 摘要:近年来,我国的化工工程建设的发展迅速,当前铝行业发展迅速,铝行业成为一个非常流行的发展方向,且该行业的发展对其他行业的发展进步也起着非常重要的作用。
身份号码:45262419650309XXXX摘要:近年来,我国的化工工程建设的发展迅速,当前铝行业发展迅速,铝行业成为一个非常流行的发展方向,且该行业的发展对其他行业的发展进步也起着非常重要的作用。
在铝电解槽构成基本基础设施的铝工业的运作框架内,已经成一套完整的加工及生产工艺体系,这对于铝行业的发展是至关重要的。
然而在快速发展的背景下,必须提升电解槽槽体的安装工艺,从而更好的提高电解槽的安全性、耐久性和经济适用型。
本文探讨了电解槽槽体的施工工艺及安装方法,并提出了一些合理化的建议。
关键词:电解槽;施工质量管理;提高其使用寿命引言在这个科技与研究日益密切的时代加大对传统工艺的革新是为了实现可持续发展。
现阶段社会对铝制品的需求还是非常大的,市场需求与行业发展程度息息相关。
电解铝电解槽制造安装采用了与以往不同的工艺,相较于传统阶段铝行业的运作更加顺利,铝制品在社会中的作用不断加强。
目前社会对电解铝电解槽制作安装要求越来越严格,现如今应当专注于研究,把握好电解铝电解槽制作要点以减少生产成本。
1电解铝电解槽制造安装进程的把控与铝行业之间的关系有些东西并不是人类一开始就能够认识利用的,原先受条件水平的限制,科技技术刚刚出现,还并不成熟。
所以说,在电解铝电解槽制作安装方面做的还不够好。
随着时间的推移,实践不断加深,人们在原有基础上不断扩展和深化相关认识。
有关人士的实践推动着技术的成熟,在大型预焙阳极电解槽制作方面有了新的突破,在实践过程中人们能够处理好各流程,人员在电解铝电解槽制作安装方面也不在单凭感觉,他们懂得运用概念等形式并且通过推断完成方案制作,紧接着能够对材料进行加工制作和选择建构。
