八年级科学下册电路故障分析专题练习华东师大版

第4章测试卷(100分,60分钟) 题号一二三四总分得分一、选择题(每题2分,共40分)1．如图所示,人在科技馆内用手触摸静电球时,头发丝一根根竖起并散开,由该现象可推断竖起的头发丝所带的电荷一定是( )A．正电荷B．负电荷C．异种电荷D．同种电荷(第1题) (第3题)(第5题) (第6题)2．在下列各组物质中,都是绝缘体的是( )A．铜、铝、铁B．橡胶、陶瓷、油C．铝、干木材、玻璃D．塑料、铅、石墨3．如图所示为一种声光报警电路,闭合开关S1和S2后,会出现的现象是( ) A．灯不亮,铃不响B．灯亮,铃响C．灯不亮,铃响D．灯亮,铃不响4．小明设计了一个电路,开关断开两灯都不亮,开关闭合两灯均发光,拧下其中一只灯泡,另一只灯泡仍发光,则符合要求的电路是( )A B C D5．关于如图所示的电路,下列说法中正确的是( )A．断开开关S,通过L2的电流比通过L1的电流大B．断开开关S,通过L1的电流与通过L2的电流一样大C．闭合开关S,灯L1、L2都会发光D．闭合开关S,灯L1不会发光6．如图所示,连入电路中的电阻R1、R2、R3,各自允许通过的最大电流分别为I1、I2、I3,且I1＞I2＞I3,则此部分电路中允许通过的最大电流是( )A．I3B．I2C．I1D．I1＋I2＋I3 7．关于电压,下列说法不正确的是( )A．电源的作用是不断地使正负极间形成电压,持续对外供电B．电压是形成电流的原因C．我国家庭照明电路电压为220 VD．有电压就一定能形成电流8．如图是滑动变阻器的结构和连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变小的是( )A B C D9．如图所示,电源电压不变,开关闭合后,在滑动变阻器滑片P向右滑动的过程中,电压表的读数( )A．变小B．变大C．先变小后变大D．先变大后变小(第9题) (第10题) (第11题)10．如图所示,两只小灯泡L1、L2,串联在电路中,闭合开关后发现,L1不亮,L2亮,电压表无示数。

2019年精选华师大版初中科学八年级下册第4章电与电路3电流、电压练习题三十四＞第1题【单选题】分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。

下列处理方法中正确的是（）A、把电流表看成是断路的B、把电流表看成是一个大电阻C、把电压表看成是断路的D、把电压表看成是一根导线【答案】：C【解析】：【分析】电流表内阻很1',电压表内阻很大.当电流表与灯串联时，*丁正常发光；并联时，灯泡短路，所以电流表相当千-根导线.当电压表与灯并联时，灯正常发光；串联时,灯不发光，所以电压表相当于断路.［解答］电流表内阻很4',电阻和导线差不多；电压表内阻很大,如果和灯串联，则会造成电流过小,灯不发光,相当于断路，A、B、D不正确，C正确.sm案为:C＞第2题【单选题】一只完好的电流表接入电路后，指针始终停在“0”刻度，造成这一现象的原因不可能是（）A、两接线柱相碰，电流表被短路B、电路中某处断开了C、电流表正、负接线柱接反了D、电流表的量程远远大于被测电流，电流表指针几乎不动【答案】：C【解析】:［分析］一只完好的电流表接入电路后，指针始终停在“0"刻度,说明无电流通过电流表或有非常小的电流通过电流表。

［略］A、两碰,电袂,无电电彩，电为零；故合弱；B、电路中某处断开了，说明闭合回路中无电流,电流表的示数为零;故B不符合题意；C、电耘正、了，闭筋关电质瘴十向左瞄；故C符合砂；D、电流表的量程远远大于被测电流，电流表指针几乎不动；故D不符合题意;故答案为:C。

第3题【单选题】下列关于电流的说法中正确的（）A、只有自由电子的定向移动才能形成电流B、电路中只要有电源就一定有电流C、电路中电流的方向是从正极流向负极D、只要有电荷的定向移动就能形成电流【答案】：D【解析】：［分析】⑴电路中有电流的条件是:电路闭合，且电路中有电源；⑵电荷的定向移动形成电濡正电荷的定向移动方向是电流的方向；（3）在电源外部，电流由正极流向负极。

电路的三种状态1.一种声光报警器的电路如图所示。

闭合开关S1和S2后，会出现的现象是（）A. 灯亮，铃不响B. 灯不亮，铃不响C. 灯亮，铃响D. 灯不亮，铃响2.如图所示的电路中，三个灯泡始终完好，当开关S闭合时( )A. L2、L3不亮，L1亮B. 三灯都亮C. L2不亮，L1、L3亮D. 三灯都不亮3. 如图所示的电路中，开关S闭合后，两个灯泡都发光的是（）A. B. C. D.4. 如图所示，闭合开关S时，灯泡L1、L2都不亮。

用一段导线的两端接触d、c两点时，两灯都不亮；接触c、b两点时，两灯还不亮；接触b、a两点时，有灯亮了，则（）A. 开关S断路B. 灯L1断路C. 灯L2短路D. 灯L2断路5. 如图所示的电路中各元件完好,此时电路所处的状态是（）A. 通路B. 开路C. 短路D. 无法确定6. 如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮．由此可判断（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路7. 如图所示的三个电路，下列对其通路、开路、短路判断正确的是（）A. 甲开路、乙通路、丙短路B. 甲通路、乙断路、丙短路C. 甲通路、乙短路、丙开路D. 甲短路、乙开路、丙通路8. 如图所示的电路中，当开关S闭合时（）A. 只有灯L1能发光B. 只有灯L2能发光C. 两灯都能发光D. 两灯都不能发光9. 在如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（）A. 电压表的示数为3VB. 电流表将被烧坏C. 灯L1不亮，灯L2亮D. 两只灯泡都将被烧坏10. 在如图所示的各电路中，开关S闭合后，小灯炮L1、L2都能发光的是（）A. B. C. D.11. 如图示的电路中，三个灯泡始终完好．当开关S断开时，三个灯泡都发光．当开关S闭合时（）A. L1、L2、L3都不亮B. L1、L2、L3都发光C. L2不亮，L1、L3亮D. L1、L2不亮，L3亮12.在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路13. 在如图所示的电路中，以下说法错误的是（）A. 只闭合开关S1，灯L2发光B. 只闭合开关S2，灯L1 L2发光C. 只闭合开关S3，灯L1发光D. 开关S1、S2、S3都闭合，灯L2发光14. 如图所示，当开关S闭合时，灯L1、L2均不亮.小明同学将电流表并接在灯L1两端时，灯L2亮L1 不亮，电流表有示数；将电流表并接在灯L2两端时，两灯均不亮，电流表无示数.则故障是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路15. 用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（）A. 开关短路B. 灯泡断路C. 灯泡短路D. 无法判断16. 如图所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏B. L1、L2都被烧坏C. 电池被烧坏D. L2被烧坏17.在进行“怎样使两个小灯泡亮起来”的探究活动中，小明和小亮两同学按照如图所示的电路图合作连接了电路.当他们刚连接好最后一根导线时，就发现灯L2亮了，而灯L1不亮.（1）他们在实验操作中的不当之处是________.（2）关于灯L1不亮，小明认为是L1断路了，而小亮说L1没有断路，你是支持________的观点，理由是________.（3）你认为造成灯L1不亮的原因可能是________.18. 如图所示电路中，只闭合S1时电路处于________ 状态，S1、S2同时闭合时电路处于________ 状态（选填“短路”、“断路”或“通路”）．19. 在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用．若想让灯泡和电铃同时工作，需要闭合开关 ________；若同时闭合S1和S2，可以工作的用电器是 ________20. 如图所示，当开关S1、S2断开时，电路处于________状态；当开关S1闭合、S2断开时，电路处于________状态；当开关S1、S2都闭合时，电路处于________状态。

八年级科学电学测试卷班级姓名得分一、选择题1、小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.将电池个数增加2、如图所示，电源电压不变，开关S闭合时，电表的示数变化情况是( )A.电流表、电压表示数均变大B.电流表、电压表示数均变小C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大3、电阻R1和R2并联起来接入电路，若通过R2的电流是干路电流的1/4，则R1与R2之比为( )A.3∶1B.1∶3C.4∶1D.1∶44、如右图电路，电源电压不变，开关S闭合。

在滑动变阻器滑片P向右移动的过程中，以下判断正确的是 ( )A、电压表示数不变B、电压表示数变大C、电压表示数变小D、电压表示数先变大后变小5、如图，开关S闭合后，V1示数为4V，V2示数为6V，A为1A，且将R2和R3互换位置后，发现三表示数均不变，则不正确的是（）A.通过三电阻R1、R2、R3的电流之和为1安；B.R1＝1欧；C.电源电压U为7伏；D.R2两端电压为3伏。

6、如图所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为2A到3A之间，电压表示数范围为6V到9V之间.则定值电阻R的阻值及电源电压分别（）A. 6Ω，12VB.6Ω，15VC.3Ω，12VD. 3Ω，15V7、若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻R x阻值的是（）A B C D 8、某同学在没有电压表的情况下，利用电流表和已知阻值的定值电阻R 0，测量未知电阻Rx 阻值，如图中可实现测量R x 阻值的正确电路图是（ ）A B C D9、已知导体的电阻与导体的长度成正比，跟导体的横截面积成反比。

在如图甲所示的电路中，ab 为粗细均匀，长为L 的电阻丝，滑片P 与ab 接触良好并可以自由滑动，R 0为定值电阻。

第4章电与电路一、选择题1．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。

用餐巾纸摩擦吸管使其带电，将毛皮摩擦过的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（）A．吸管和橡胶棒带异种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管得到电子带了负电D．吸管和餐巾纸摩擦时，餐巾纸失去电子而带了负电2．小科同学对十字路口的红、绿交通信号灯进行了观察，画出了如图所示的四种控制红、绿灯的电路图，你认为可行的是（）A．B．C．D．3．下列选项中，甲、乙、丙和丁之间的关系与如图所示一致的是（）A．A B．B C．C D．D4．小明购买了一款“空气炸锅”，其原理是利用热空气流加热食物，团合控制开关S1和安全开关S2，电热管开始加热，灯L正常发光，温度过高时，安全开关S2自动断开，电热管停止工作，灯L仍正常发光下列电路设计符合这种要求的是（）A．B．C．D．5．在如图所示的电路中，电源电压保持不变。

闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4 V；当滑片置于滑动变阻器的b端时，电压表的示数变化了2 V，此后15 s内定值电阻R1产生的热量为60 J。

下列结果正确的是()A．电源电压为10 VB．R1的阻值为18 ΩC．滑动变阻器R的最大阻值为9 ΩD．R1先后两次消耗的电功率之比4∶36．如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍正常发光，两只电表均无示数，则故障可能是（）A．L1开路B．L2短路C．电压表短路D．电流表开路7．如图所示的电路中，闭合开关时，下列说法正确的是（）A．两灯泡串联B．开关只能控制L2C．电流表测的是总电流D．电流表测的是L1的电流8．如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大9．如下图所示，A、B两灯泡额定电压都为110V，额定功率P A=100W、P B=40W，接在电压恒为220V电路上，欲使两灯泡均正常发光，且整个电路消耗的电功率最小，则下面四种电路连接方式中满足要求的是()A．B．C．D．10．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如表。

华师大版科学八年级下第四章电与电路基础知识练习（含答案解析）一、单选题（本大题共50小题，共100.0分）1.举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。

若裁判认定杠铃已被举起，就按一下自己面前的按钮。

要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。

以下符合这一要求的电路是（）A. B.C. D.2.如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（）A. B.C. D.3.如图所示的四个电路中，闭合开关S，三盏灯是并联的是（）A. B.C. D.4.如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。

下列电路图符合上述要求的是（）A. B.C. D.5.交通路口安装着过斑马线的红、绿信号灯。

红、绿信号灯是各自独立控制工作状态的。

如图所示的电路图能实现上述红、绿信号灯工作要求的是（）A. B. C. D.6.家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是（）A. B.C. D.7.如图所示，带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的（）A. B.C. D.8.如图所示是一把既能吹凉风、又能吹热风的电吹风机的简化电路，图中A是吹风机，B是电热丝．下列说法中正确的是（）A. 吹风机和电热丝不能同时工作B. 吹风机和电热丝均能单独工作C. 吹风机和电热丝同时工作时，通过它们的电流一定相等D. 吹风机和电热丝同时工作时，它们两端的电压一定相等9.如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（）A. U2=U1+U3I1=I2B. U2=U l=U3I1=I2C. U3=U l+U2I1<I2D. U3=U l+U2I l>I210.小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。

硬币和钢尺用橡胶制成的电电饭锅和滚珠轴承华师大版科学八（下）复习练习题—电一、选择题1．下列几幅图涉及的都是我们日常生活中常见的物体，制造它们的材料中既有导体又有绝缘体的一组是（）A．B．C．D．2．甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的：3.在上图所示的电路中，有可能造成电源和安培表都损坏的是 ( )4．如图6所示，下列说法正确的是( )A．电流表、电压表的连接都是错误的B．S，S1和S2都闭合时，电流表测L2中的电流强度C．S，S1和S2都闭合时，电流表测L1中的电流强度D．S，S1和S2都闭合时，电压表只能测量L2两端的电压5．如图7所示，电源电压为6V，且保持不变，当闭合开关S后，电压表的示数为6V，说明( )A．L1灯丝断了B．L2灯丝断了 C．开关S处断路D．电源处断路6．在下图所示的电路图中，能用电压表正确测出灯L l两端电压的是( )7．有三只相同的灯泡组成的电路，如果其中一只灯泡突然熄灭，那么下面说法中正确的是( )A．如果电路是串联电路，另外两只灯泡一定正常发光；B．如果电路是并联电路，另外两只灯泡一定也熄灭；C．如果电路是串联电路，另外两只灯泡一定也熄灭。

8．关于电流方向，下列说法正确的是( )A．与电子定向移动的方向相反。

B．从电池的正极流向负极。

C．与正电荷移动的方向一致。

D．在导电溶液中与负离子定向移动的方向一致。

9．如图所示，电源电压保持不变，闭合开关S时出现的情况是（）1变亮，电压表示数不变，电流表示数变大1不发光，电压表示数不变，电流表示数变大2变暗，电压表示数变小，电流表示数变小2不发光，电压表示数变大，电流表示数变小10．以下说法中正确的是 ( )A.绝缘体有电阻，导体没有电阻B.通过导体的电流越大，导体的电阻就一定越小C.导体两端电压为零时，电流为零，但电阻不为零11. 如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是 ( )A.电流表、电流表、电压表B.电压表、电流表、电压表，C.电压表、电流表、电流表D.电流表、电压表、电流表12．按下图连接好电路闭合开关后，发现L1不亮，L2能发光，则可能出现的故障是A．L1灯座短路B．导线2开路C．导线4开路D．L1的灯丝断开了13．白炽灯的灯丝烧断后，可把断开处搭接起来继续使用，则灯丝的( ) A．电阻减少，电流增大 B．电阻变大，电流减少C．电阻和电流都增大 D．电阻和电流都减少14．下列说法正确的是( )A．使用电压表前，如果指针不在零刻度上，要将指针调到零刻度。

一、选择题1. 家庭电路中需要安装一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)，要求插座能单独使用，开关能控制电灯且符合安全用电原则。

从实物正面观察，如图所示的几种接线中符合要求的是（）A．B．C．D．2. 某家庭电路的组成如图所示，下列说法正确的是（）A．图中的插座可以是并联的，也可以是串联的B．控制灯泡的开关可以接在零线上C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须用三孔插座，以确保安全3. 阳春三月，花红柳绿，小科利用周末坐高铁去杭州踏春，他发现高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。

则下列所示电路图能实现上述目标的是（）A．B．C．D ．二、填空题4. 如图所示，仅闭合开关_______，则L1，L2组成串联电路；仅闭合开关_______，则L1、L2组成并联电路；仅闭合开关_______，则只有L1连入电路；若三个开关同时都闭合，则此时电路状态是_______。

5. 在“探究影响导体电阻大小因素”的实验中，小明设计了如图电路。

他认为通过观察电路中灯泡的亮度变化可以粗略判断 a、b 两点间导体电阻的大小变化。

可是，另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串连接入电流表。

那么，甲、乙两同学改进的电路中，_________同学的更好一些，理由是__________________三、探究题6. 画出如实物图的电路图。

四、简答题7. 阅读下列短文，完成短文后的题目。

新型发热材料——PTCPTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。

PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。

电路的组成及电路图1. 飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示.关于黑匣子的等效电路中正确的是（）A. B. C. D.2. 下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B. C. D.3. 以下电路图正确的是（）A. B. C. D.4. 现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）A. B. C. D.5. 如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（）A. 电源B. 开关C. 导线D. 用电器6. 下列元件中不是组成电路的必要元件的是（）A. 验电器B. 开关C. 用电器D. 电源7. 学习了电路的知识后，几位同学在议论电路的知识，下列说法中不正确的是（）A. 一般的电路是由电源、用电器、开关和导线组成的B. 只要能使用电器工作的电路就是一个完整的电路C. 在电路中，电源是把其他形式的能转化为电能的装置D. 电源的作用是给用电器供电，提供持续的电流8. 新交通法规定驾驶员必须系安全带，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A. B. C. D.9.下列各组电路元件中,都属于用电器的是( )A. 电灯、导线、开关B. 电灯、电铃、电动机C. 导线、灯座、电铃D. 开关、电视机、电烙铁10. 如图所示各电路图中，正确的是（）A. B. C. D.11. 你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的（）A. 开关B. 导线C. 电源D. 发声器12. 塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是（）A. 灯泡发光时，电能转化为化学能B. 干电池为电源，按键为电路开关C. 金属弹簧为绝缘体，不属于电路的一部分D. 灯泡发光时，灯丝中的电流是由正电荷定向移动形成的13. 连接在电路中的蓄电池（）A. 一定是电源B. 一定是用电器C. 既不是电源，也不是用电器D. 既可以是电源，又可以是用电器．14. 如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A. 灯L1断路B. 灯L2断路C. 开关S断路D. 灯L2短路15. 某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M.在如图所示的四个电路图中，符合上述要求的是( )A. B. C. D.16. 下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B. C. D.17. 下列关于电学知识的说法中正确的是（）A. 电流的方向总是从电源正极到负极B. 发电机、洗衣机、豆浆机、电灯都是用电器C. 电压是形成电流的原因，所以有电压就有电流D. 在金属导体中，自由电子实际移动方向与电流方向相反18. 如图所示，图中箭头表示接好电路闭合开关后电流的方向，甲、乙、丙、丁四处分别接有电源、电灯、电铃和开关中的一种，且开关控制整个电路．则根据电流的方向可知（）A. 甲处可能接电铃B. 乙处可能接开关C. 丙处一定接开关D. 丁处一定接电源19. 下列不属于用电器的是（）A. B. C. D.20. 如图所示的电路中，当开关S1、S2断开时，电路处于________状态；当开关S1，闭合、S2断开时，电路处于________状态；当开关S l、S2都闭合时，电路处于________状态．21. 简单电路是电源、用电器、开关和导线组成的。

电路故障的判断1.如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A. 灯泡L1的灯丝断了B. 灯泡L2的灯丝断了C. 电源接线处松脱D. 电流表损坏了2.如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）A. L1断路B. L2断路C. L1短路D. L2短路3.如图所示电路，开关闭合后，两盏灯都不亮。

用一根导线连接a 、b两点后，灯L1不亮，灯L2亮。

假设故障只有一处，那么电路的故障可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路4.如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（）A. 电流表测量干路中的电流B. 电压表不能测量L1两端的电压C. 取下L1时，L2正常发光D. 只断开开关S2时，电压表有示数5.如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（）A. 电阻R1短路B. 电阻R1断路C. 电阻R2短路D. 电阻R2断路6.如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A. 电流表断路，并且L1、L2灯丝断了B. 灯泡L1灯丝断了C. 灯泡L2断路D. 灯泡L1短路7.如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是A. 灯L短路B. 灯L断路C. 变阻器R短路D. 变阻器R断路8.在图所示的电路中，电源电压保持不变.由于电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）A. 若灯L不发光，则只有电阻R短路B. 若灯L不发光，则只有电阻R断路C. 若灯L发光，则只有电阻R短路D. 若灯L发光，则只有电阻R断路9.小明按如图甲所示的电路进行实验，当开关闭合后，电压表和的指针位置几乎一样，如图乙所示，造成这一现象的原因是（）A. 可能L1开路，L2正常B. 可能L2开路，L1正常C. 可能和所选量程不相同且L1短路D. 可能和所选量程相同，电路各处完好10.如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。

电流 电路一、选择题1．一个带正电的物体接触验电器金属球后，验电器的金属箔张开，这是因为（ ）A ．带正电物体的电子发生了转移，使金属箔有了多余的电子B ．带正电的物体的原子核发生了转移，使金属箔有了多余的原子核C ．金属箔上的电子发生了转移，使金属箔缺少电子D ．金属箔上的原子核发生了转移，使金属箔有了多余的电子2．用毛皮摩擦过的橡胶棒去接触验电器的金属球，验电器的金属箔张开，说明（ ）A ．两金属箔都带正电荷B ．两金属箔都带负电荷C ．金属箔一片带电正荷，一片带负电荷D ．无法确定3．如图所示，三个用细线悬挂的轻质小球，它们之间的发生的相互作用如图1所示，请判断这三个小球的带电情况（ ）A ．甲、乙、丙都带电B ．甲、乙不一定带电，丙一定带电C ．甲、乙一定带电，丙可能带电、也可能不带电D ．甲可能不带电，乙、丙一定带电4．两个小球靠近时互相吸引，接触后把它们分开，然后又把它们靠近，这时两个小球（ ）A ．一定互相排斥B ．一定互相吸引C ．一定无相互作用D ．一定无吸引现象5．关于电源，下列说法中错误的是（ ）A ．电源的作用是使正极聚集正电荷，负极聚集负电荷，以持续对外供电B ．在电源外部，电流方向是从电源的正极流向负极C ．从能量转化的观点看，电源是将化学能转化为电能的装置D ．要得到持续的电流，必须要有电源6．某同学将如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（ ）A ．甲灯泡灯丝断了B ．乙灯泡灯丝断了C ．丙灯泡灯丝断了D ．都有可能 7．如图所示，要使三盏灯并联，应采取的做法是（ ）A ．连接bdB ．连接adC ．连接abD ．拆除bc8．张力同学在用电流表做“探究并联电路的电流规律”的实验时，闭合开关后发现电流表的指针偏转到如图所示的位置，你认为产生这种现象的原因可能是（ ）A ．电流表坏了B ．电流表的量程选大了C ．电流表的量程选小了D ．电流表的正负接线柱接错了9．小丽同学在用电流表测量两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表指针来回摆动，发生此现象的原因可能是（ ）A ．某盏灯灯丝已断B ．电路某处短路C ．灯泡与灯座接触不好D ．电流表损坏而出现断路10．如图所示电路，闭合开关后，比较a 、b 、c 、d 四处电流的大小，其中不正确的是（ ）A ．I a =I dB ．I a ＞I dC ．I a ＞I bD ．I d ＞I c11．如图所示的电路中，当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（ ）A ．R 1短路B ．R 1开路C ．R 2短路D ．R 2开路12．在探究串联电路中电流的规律时，将一只准确的电流表接入电路后，合上开关，灯泡均发光，但电流表的示数为零，造成这一现象的原因可能是（ ） Ａ．电流表被导线短路 Ｂ．电流表的正、负接线柱接反了Ｃ．电源坏了，电路中没有电流 Ｄ．由于电流表接线柱接触不良，被开路了13．如图所示，若开关S 闭合后，灯L 1、L 2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L 1两端时，两灯均不亮，将导线连接在灯L 2两端时，灯L 1亮而灯L 2不亮.由此可以判断（ ）A ．灯L 1短路B ．灯L 2短路C ．灯L 1断路D ．灯L 2断路二、填空题14梳子梳干燥的头发时，头发会随梳子“飘”起来，这是因为＿＿＿＿＿＿。

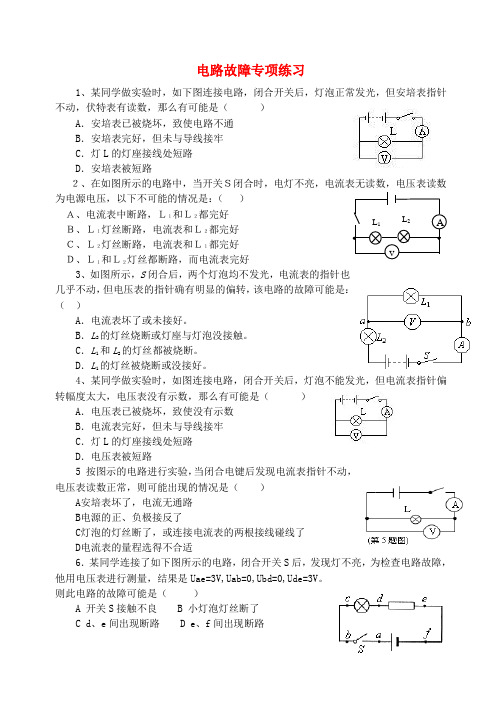

电路故障专项练习1、某同学做实验时，如下图连接电路，闭合开关后，灯泡正常发光，但安培表指针不动，伏特表有读数，那么有可能是（ ）A ．安培表已被烧坏，致使电路不通B ．安培表完好，但未与导线接牢C ．灯L 的灯座接线处短路D ．安培表被短路 ２、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是：（ ）Ａ、电流表中断路，Ｌ１和Ｌ２都完好 Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好 Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好3、如图所示，S 闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是：（ ）A ．电流表坏了或未接好。

B ．L 2的灯丝烧断或灯座与灯泡没接触。

C ．L 1和L 2的灯丝都被烧断。

D ．L 1的灯丝被烧断或没接好。

4、某同学做实验时，如图连接电路，闭合开关后，灯泡不能发光，但电流表指针偏转幅度太大，电压表没有示数，那么有可能是（ ）A ．电压表已被烧坏，致使没有示数B ．电流表完好，但未与导线接牢C ．灯L 的灯座接线处短路D ．电压表被短路5 按图示的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（ ）A 安培表坏了，电流无通路B 电源的正、负极接反了C 灯泡的灯丝断了，或连接电流表的两根接线碰线了D 电流表的量程选得不合适6．某同学连接了如下图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是Uae=3V,Uab=0,Ubd=0,Ude=3V 。

则此电路的故障可能是（ ）A 开关S 接触不良B 小灯泡灯丝断了C d 、e 间出现断路D e 、f 间出现断路A v L 1 L 27．如下图所示的电路中，电源电压为6V ，当开关S 闭合后，只有一只灯泡发光，且电压表V 的示数为6V ，产生这一现象的原因可能是（ ）A 灯L 1处短路B 灯L 2处短路C 灯L 1处断路D 灯L 2处断路8．在图4所示的电路中，电源电压不变，闭合开关S 后，灯L 1、L 2都发光。

一、选择题1. 图所示的四个电路中，开关S闭合后，电源被短路的电路是（）A．B．C．D．2. 把标有“12V,12W”的灯L1和“12V,6W”的灯L2串联起来接在电源电压为12V的电路中,下列说法正确的是（）A．L1.L2两灯均能正常发光B．L1.L2两灯均不能正常发光,但L2灯较亮C．L1.L2两灯均不能正常发光,但L1灯较亮D．把电源电压提高到24伏, L1.L2两灯均能正常发光3. 某电路两端电压约2．5V，某同学使用电压表的“-”和“15”两个接线柱测量电路两端电压时，将会出现什么情况（）A．指针不动B．指针偏转较小，测量值误差较大C．指针反向偏转D．指针偏转超出范围，电压表将损坏二、填空题4. 小明自制了一种测定风速的装置，如图所示，探头和金属杆与滑动变阻器的滑片P相连，可上、下移动。

当风吹过探头时，由于探头上、下表面空气流速不同，探头将滑动变阻器R2的滑片P向_____移动；当风速增大时，电压表的示数将_____（选填“变大”“变小”或“不变”）。

5. 为探究影响导体电阻大小的因素，小科找到了不同规格的导线，如表所示。

导线材料长度横截面积A 镍铬l0S0B 镍铬2l0S0C 镍铬2S0D 铜锰l0S0（1）要探究电阻大小与导体长度的关系，应选择___和________两根导线进行实验；（2）要探究电阻大小与导体材料的关系，应选择___和________两根导线进行实验；（3）小科用A、C两根导线探究了电阻大小与导体横截面积的关系，则导线C的长度应为______。

三、探究题6. 小明在“测定标有‘2.5V’字样小灯泡的额定功率”的实验中，连接了如下图所示的不完整实验电路。

（1）请用笔划线代替导线将电路连接完整（连线不能交叉）；( )（2）正确操作实验，测量数据如下表所示,分析实验数据可知：①小灯泡的额定功率为_______W。

②7、8两次实验中，灯泡熄灭的原因是____________________________。

2019-2020学年度华师大版科学八年级下册第4章电与电路2 电路习题精选第五十三篇➢第1题【单选题】如图所示电路，下列分析正确的是( )A、只闭合S1时，L2发光、L1不发光，A2测L2电流B、只闭合S2时，L1发光、L2不发光，A1测L1电流C、闭合S1、S2时，L1、L2并联，A2测L2电流D、闭合S1、S2时，L1、L2串联，A1、A2示数相等【答案】：【解析】：➢第2题【单选题】如图所示电路，电源电压恒为6伏。

L1标有“6V 7.2W”，L2标有“6V3.6W”，忽略温度对灯丝电阻的影响。

下列说法正确的是( )A、仅闭合S1、S3 ，L1不亮、L2亮B、仅闭合S2、S3 ，电流表读数为0.6安C、仅闭合S1、S2 ，电路总电阻为15欧D、仅闭合S3 ，电路消耗的总功率为10.8瓦【答案】：【解析】：➢第3题【单选题】如图所示是小灯泡和滑动变阻器连人电路的四种不同情况，能利用滑动变阻器调节小灯泡从亮到灭的正确电路是( )A、B、C、D、【答案】：【解析】：➢第4题【单选题】小芳根据图甲电路画出了如图中所示的四个对应电路图，其中正确的是( )A、B、C、D、【答案】：【解析】：➢第5题【单选题】如图所示，电路连接正确的是( )A、B、C、D、【答案】：【解析】：➢第6题【单选题】二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是( )A、U变大，I变大B、U变小，I变小C、U变小，I变大D、U变大，I变小【答案】：【解析】：➢第7题【单选题】教室内有四盏220V的灯，两个开关，每个开关控制两盏灯．图中能正确反映教室这四盏灯连接情况的是( )A、B、C、D、【答案】：【解析】：➢第8题【单选题】卫生间的取暖器上有出风口，可以吹凉风或暖气，单按“吹风”，就出凉风，但是单按“取暖Ⅰ”或“取暖Ⅱ”均不出风，必须开了“吹风”才吹暖风。

精选2021-2021年华师大版初中科学八年级下册第4章电与电路2电路知识点练习第三篇4第1题【单项选择题】物理世界璀璨纷纭,自然奇观、生活奥秘、现代科技,无一不展现出物理学的神奇与魅力,下面说法正确的选项是( )A、加油机给战斗机加油时,以加油机为参照物战斗机是运动的B、在花丛中能闻到花的芳香,此现象主要说明分子间存在引力C、当发现有人触电时,应立即用铁棒将电线挑开,并现场抢救D、电冰箱内的照明灯与压缩机是并联的,能够彼此独立工作【答案】：D【解析】：【辞善］蟀：人加油机与战斗机相对位霍保持不变r以tc油机为参照物r联斗机昆磬止的r故A错误；在花丛中能闻到花的芳香.这最F歆现象r这一现象说明一切物体的分子都在不停脑钺无规那么运通稹B尚灵；& 当发现有人触电时,如果用铁律佻电线,国为铁是导体.会造D.由于压缩机和照明为:可以单独工作r互不影响r所以冰箱闪的国耻与照明灯的圉妾方式是并联r故D正确.1分析】(1)如果物体相对于参照恼的位置保持不变.那么物体是静止的：如累物休相对于爨蝴的位置不断交化r处物体是运视：C 2 J不同的物席在相互捧酗,债比迸入对方的现象口」做扩器,这一现会说明一切蜘体的分子都在不僖地做无现皿运动;(3 )航电是入京接单间接堀摘〞娃造成的r发现有人触电后,采取任举措根让目己直施涧接再接触火残,以预防自已再IA;(4J开联电路中,卷用电器可以鲍工作,互不影响,卜4第2题【单项选择题】S后,两个电压表指针的偏转情况均为图2所示,那么电阻R1和R2两端如图1所示电路中,闭合开关的电压分别是( )A、12.5V,2.5VB、2.5V,12.5VC、10V, 2.5VD、2.5V,10V【解析】：【薛答】(1)国为生阻Ri枉知串联.与电源并联的电压表白测量的是电海坐压,上面的电压表量的皇R薄瑞的电玉,所以和电掠并联的电压裳的示数比上面的电压费的示数大:甚的是0-15V的量程,分度假为0.5V .根据指针位置电E衰遑眦U = "5V;上面的为蜘是°■列的壁,纪度,朝指针..现表=为Ua=25V ; (2)百瞬电囤9名玉关系可以得到同两端的电压5V25V=10V ,r分忻】首元根据串鞋耳路的电压特点(U=U］『U2 ：确定两个老压表表示数的大小,然后相据电压表的读数方法读出方数.i第3题【单项选择题】如下图的电路中,组成完整的是(【解析】：1分析】 f 完整电路日电源、用电等、开关、导线四局部田成.马淳是将其它形式的能诺化为电需r为电磬提供电压,使电荷发生定可串动形成耳流;用电器是捋电能通化为其它W式的能;导送是连接各元件r输送电能；开关的乍用是限制耳跖通卜,建制输学电能的.本意考查了电造的组成,回浦单,艮要知道目路的根本组成韶渊庵学分的作用即可解答.【解箸］龌：A、电路中缺少电源,灯泡不能工作,放A错误；无法对用电器进行限制『故E错误；及包落中处少产关rC.用塔中包括电源、用电器、开关、导线四局部,誉正育工作r故C正现；D 电踣中浸有月电翳r闭台开关时电源短路r故D第溟.SE^C,14第4题【单项选择题】某品牌的微型电脑吸尘器有两个开关,开关动机Mo以下S1限制照明灯L和吸尘电动机M,开关S2只限制吸尘电电路图符合要求的是〔〕【答案】B【解析】：1分纪开关,［只限制照明用的小灯泡L r开关立艮限制吸尘用的电动机M ,说明,小灯泡由电动机M独立工年、互不影峋印先并疑r 田艰寮开关的作用,判断开关的位置.【D眼露二者是告相互爵响,判寄出它们的国宴点式r相互影响为国展,互不影响为开联；〔口相据开关的限制作用,确定开关的应查「限制整人m超r开关要在干踏上；里型限制某个用电器开关疵与用电罂聿装逢度在支路上,£"IA、开关£】为总开关r限制小灯泡和电动机,开关品艮限制小灯泡,不合会意.也开关工1为总开推r控耨小妇泡和电盘航r开关与2nmd旦时机.符合图意,透图正确.J开关必为总开关,限制小灯泡和电动机.开关KQ限制小灯泡,不合题意“D、开关〞只限制小灯泡,开关S?只限制电动机r不分期氯14第5题【单项选择题】举重比赛有甲、乙、丙三个裁判,其中甲为主裁判,乙和丙为副裁判.假设裁判认定杠铃已被举起,就按一下自己面前的按钮.要求主裁判和至少一个副裁判都按下自己面前的按钮时,指示杠铃被举起的灯泡L才亮.以下符合这一要求的电路是〔〕【答案】：【解析】：E分析】根据题意考出三个开关连接的方式和灯泡的位置是解决本里的关键.【蟀答】田愚怠可知.当两个割盘判时应的按钮碗阐放工而主裁判的窗a与副栽别的皮钮工作时相互彩响,因此两个副裁判对应的开关并联速战后与士裁判对应的开关串联连作.井旦旦不影啕r接,圆乙、丙开联后与甲串法故际为；B.14第6题【单项选择题】为了相互传呼方便,在甲、乙两个办公室各装了一个电铃,要使任何一方按开关,都只能使对方电铃发声,那么在如下图电路中正确的选项是〔〕D、【答案】：C【解析】：【分析】任何一方接开关帮能使51寸方的电铃却,说明两个雷电第工作时互不善晌,那么谦电踣汨并联电路,支器电舲白支路的开关限制.【解匐A、由电路园可知,甲办公室开关闭合」乙办公室电鸨发声,乙办公室电将闭合r两个办公室电铃都不发声r不符合题意,改A选项错误；B、田承图可知r甲办公室开关组自,两苞榜都不发声,不得台题意r故B选项错误:£白可造圉可知r甲办公室开关闭合,乙办公室电管发声,乙办公室开关闭含・甲办公室电羚发声行台量意,故C空页上确:D由电第因可知r由电路因可知f两开关部新开时r申办公至电泠发声,两开关都闭a时,两电片都发声只闰白一w 关,乙办公室电鹤都不发声,不符后副营,故D选脸谡.敌膏案为：J卜,4第7题【单项选择题】如下图,为了使灯L1和L2组成并联电路,应该同时闭合〔〕A、S1和S2B、S1 和S3C、S2 和S3D、S1 , S2 和S3【答案】【解析】：］薛答】当闭合开关外、S -断开开关乂时,两番灯泡的两端分别连在T ,电流分别经过两割CT泡后回到目源的负极,那么它们这种座茹式是并联,【分忻】此题考直对区路图叼分析和区分,属于期■.卜内第8题【单项选择题】小明准备在前后门安装两只声音不同的电铃,希望能从铃声分辨出是前门来人还是后门来人,设计的电路图正确的选项是〔〕【解析】：［分忻】眼秦并联电路的特点分析『即两4电铃井鞋r 各支罄有开关限制.【解箸】工诙电路为并联电密f 并巨各支珞再开关限制 互不彩喇,所以通过黄声可以区分,故A 选项正碓；瓦 国为有制干踏,藤以贪第开关无法独立限制口舲,故R 弟真错误； j 诙用居为串联电路,当两个门同时懂门的r ,电善才会工作,所以c 五项局关；D,两个开关都限制干路r 无法独立工作,所以冲贡错溟.故蕾量为：A 4第9题【单项选择题】如下图是一个能吹出冷热风的电吹风简化电路图,图中 A 是吹风机,B 是电热丝.以下分析正确的是〔〕A 、B 、C 、Q 电蚊1 电铃2D 、A、只闭合开关S2 ,电吹风吹出热风B、只闭合开关S1 ,电吹风吹出冷风C、同时闭合开关S1、S2 ,电吹风吹出冷风D、同时闭合开关S1、S2 ,电吹风吹出热风【答案】：D【解析】：【龌答】去图如：吹风乳A与电精丝B并联在电路中『开关加在干上,在切上.Ai整35中国闭合开关立,仅包吹风工作, 吹出卷风,斫以R* ;B选功中只闭合开关Si ,十路开关切斯升,都小工作,不吹闾r所以B错误；C选项中同时闭吉开夫Si、s2,都工作,电吹风吹出矮区,,所以C错误；D .同时闭由开关SL S2,电欧风吹出热风所以D正穗：【方忻】布越萼堂电鬲09绿台分析,练自住强口第10题【填空题】随着经济水平的不断提升,小汽车越来越多地走进了普通家庭.如图,电磁铁的上端为极.WW N汽车启动时,需将钥匙插入钥匙孔内并旋转〔相当于闭合开关〕,请你用笔画线代替导线将轿车的启动原理图连接完整.【解析】：1分析】根据安培生那么判断电蓬铁的极性；(2 ：左边为限制电路,右边为工乍电僚,分别找到两个电路的电源r开关,用电器,将没有连接的都辨甲即［醉菩］(1)电磁铁於上面的找头与电源负皎社立下面的线空肯定与电源正眼相逑r线图上的电流方向是从左更右.右手震彳扫土管,四个手指指尖向右,大胞指指向上面,所以电磁铁的上端是N极；C2 :限制电路和工作电路期If 电世.限制电路为:从正极Bdj丸,分别髭反用匙孔(开关)、电磁铁回到负吸A.工作电路：从正吸「出发分捌当过电动机、两个分开的出点流回自极,据I比挥电路连跳卉全即可;r卜4第11题【填空题】电冰箱在结构上和工作过程中应用了许多科学知识.家用电冰箱的用电局部主要是电动压缩机和照明灯泡,要求它们既能单独工作,又能同时工作.其中电动压缩机M受温控开光S1限制,照明灯泡L受门控开关S2限制.冰箱里灯和压缩机正确的电路连接是.【第1空】B电冰箱压缩机的额定功率是110W, 一天冰箱正常工作时压缩机的耗电量是 1.1KWh,可知一天中压缩机工作的时间是小时.【第1空】10冰箱有宥氟"与无氟"两种,有氟冰箱是指用氟利昂做制冷剂,无氟冰箱不采用氟利昂,而是采用环戊烷等做制冷剂.冰箱的构造与性能根本相同.下面的观点中支持推广无氟冰箱的有.A、环戊烷取材容易,价格低廉,制作原料来源于石油、天然气.B、环戊烷属于易燃易爆物,在生产、使用和维修过程中如果不注意平安操作会很危险.C无氟冰箱压缩机的温度比拟高,假设不注意通风散热,会影响冰箱正常运行和使用寿命.D、有氟冰箱在报废处理过程中会释放氟利昂,氟利昂排放到大气中,会破坏大气臭氧层.E、ODP表示消耗臭氧潜能值, GWP表示全球变暖潜能值. ODP值和GWP值越小,那么对环境的影响越小.戊烷的0DP值和GWP值均为零.ARE【答案】：无［分析］并联皇元件之间的式,具特点是格2小同类或不同类的元件.罂件等首首相接,同时屋屋亦相连的TM^ 方式,通瑁事用来指电路中电子元件的蝇方式,即并联电器.设在单位时间内做的功叫做电功率.是用来表示莺耗用能的快慑的询理量,用P表示,它的单位是瓦特(Wdtt) f简称"瓦, 符号星W.【解答］(1)电动压第机和照明灯泡,要求它们既能单独工作,谟明压锯机和灯泡是并联的：而每个开关各自限制T用电器,温的关没有干路开关都是支路开关；故由合;r⑵ 冰箱的功率为11口W=0.11砍硒/m」=W/P=1.1 KWn/O.l 1 KW=10h ;故等宗为:10 :(3 ］A"次炽名作本钱低盘日原珂科采源厂迂,该炮总支诩因-天绷辘；5KA止健；氏环戊烷生产过程中存在极大的安宜隐患,会严重影响苴大面积生产।该为!点不支持推广无氟冰箱；故B情道；匚无氟灰箱的使月要或较高,不适合无氟冰箱大面耐隹广；故.错误；D育福小稼L酶把理过程中今岸放脚喝,会破坏天气星氧层,而无氟次箱那么不会,更加闲是r读观温文持推广无氟冰箱；故D正渤：的ODP值和GWP值均为本,对环境没有任何污斑r道言RS锦广无翻冰箱；故E1B脸根咨奈为:(1)R ; (2)10; (3) ADE.4第12题【填空题】根据所学的知识完成下面的填空:如图a所示,连接灯泡电源线短路,试画出其等效电路图,并说明会出现什么后果:【第1空】电路短路,电踣电流过大,可能引发火灾图b所示的警示牌告诉人们：【第1空】高压危隆【答案】：【解析】：【分析】(1 )电懑线短躇,灯泡般短相;电踏短踏时,电路电跑M r吞易引起火灾.(2)此标志牌出觊在不后1的地方含义不同r根壁具体情况方忻誉题.【晚涔】辉：f 1 )电源皎路,等效电路图如图所云：电源短路时r电路电流过大,导线发热较多,容易引起双.(2)此标志牌中现在向压谩怠r如女王签有录示高压危除；如卑出现在直第芬「表示建道提醒链?一电源故誓宣为：(1)电蹿孰图所示；电路短路,耳路里流过大,可能弓I发火灾；(2)高压危险.4第13题【解做题】请根据图中所示的实物图,画出对应的电路图.解：从正那么始侬,侬次总开关、电瞌表取;然后分支,一支经灯泡L1回到自极；且一支经灯泡以电流表飞回到负极；如以下图斫示：t彝答】■：从正眼开始连按,依次息开W 电流表A2 ;然后分支,一支经灯泡L1回到负极；另一支经灯泡匕、 ?电东表Aj回到被：如"F图析示:【分忻】福信实物闺可知,两灯泡并联,电流表勺测量干第电蕊,电就表Al侧屋匕支旗电濡卜,4第14题【解做题】根据左边的电路图连接实物图.【解析】：［分析】■京电路图逢接式物图时,可以根提电流藻司♦斑疔迄接先从电源的正极出发侬次串城电珞元冲最多蚓支居百把开辟鄢方聿联到祝底的位置即可.［答智］(1 )先从电派正板开始F L1和L2并联,开关51限制L1 ,最后与云W根连.如国£标:C2 ：先从电源正板开始,L1和12并联,开关打定制口r开关S2限制L2 ,开关与品联在干路上f控籍整个电路,最后与兔吸相迩.如蜀听示：第15题【解做题】小明利用热敏电阻设计了一个过热自动报警电路〞,如图甲所示.将热敏电阻R安装在需要探测温度的地方,当环境温度正常时,继电器的上触点接触,下触点别离,指示灯亮；当环境温度超过某一值时,继电器的下触点接触,上触点别离,警铃响.图甲中继电器的供电电压U1=3V,继电器线圈用漆包线绕成,其电阻R0为30心当线圈中的电流大于等于50mA时,继电器的衔铁将被吸合,警铃响.图乙是热敏电阻的阻值随温度变化的图象.当环境温度升高时,热敏电阻阻值将 ,继电器的磁性将 (均选填增大“、减小由图乙可知,当环境温度为40c时,热敏电阻阻值为Qo“或不变〞).1第匡】70【第2空】减小【第1空】塔大图甲中警铃的接线柱C应与接线柱相连.【第1空】B请计算说明,环境温度在什么范围内时,警铃报警.当嚣丰藐星50mA时,国联电路的菽电阻为：氏= = 丫鱼=-60.；a ,点UQ"热敏电阻的咀信为：氏=&定-％=60.-3眸=3腔；版乙国可知,当轴敏电阻阻值为W0Q盯,砾境温度是8.℃ ,因此当环境温度高于2LC时,善科报警.【解析】：【分析】(1)从乙售横轴上找到400c .然后再从纵轴上找到热量电能究应的曲直；3乙图脸热敏电£3阻值随温度升高的变化规律,然后利用欧姆定律判断申路电流的变化.进而写到赛电器磁性的壹化；(2)当环境温度超应时,电磁继电露工作f哪个触点被接通r警特的践进就与它相连；f 3 ］首三根据欧姆定律计算出当送趣电底50mA时电路的总电阻,然后限喝R -火总殳计笋出这时激敏用阻对应的限值j最后春寸乙图啥短警的引琮层席即可.【除誉】(1)通N乙甑J知.当神温度为40X?时,微敏电阻阻值为70Q ；当环噎温度升颉L热敏电阻阻值将减小,电熊电旅tg大,雎电罂的磁性栉境大;(2〕根据题目描逑,当环境温度量共T时r继电器的下触点接融r即触电B被接通,这时警铃晌起r因此警检的接浅柱C 应与B接挽柱相连;当线网电正是5EA时『串联电慰的总电阻为：反-=辱=需_^ = 60口；5 I 心OJ05-4燃触钊且的阻值为：度=7?生-&)=80^-3黑3 = 3值之；根据K国可知,当摄敏电阻阻值为“灯时,灰境温度是ETC J四比当环境温度高于B(TC时r普曾限警0故誓章为：(1)700： {2)减小,增大：(3)高于眦C。
