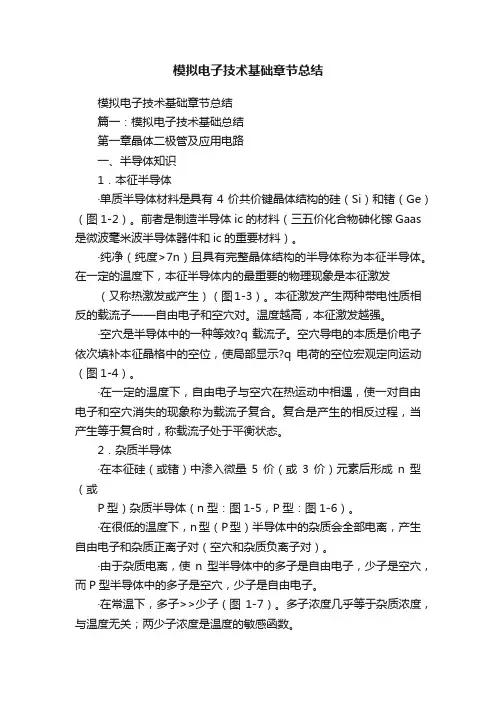

模拟电子技术基础章节总结模拟电子技术基础章节总结篇一：模拟电子技术基础总结第一章晶体二极管及应用电路一、半导体知识1．本征半导体·单质半导体材料是具有4价共价键晶体结构的硅（Si）和锗（Ge）（图1-2）。
前者是制造半导体ic的材料（三五价化合物砷化镓Gaas 是微波毫米波半导体器件和ic的重要材料）。
·纯净（纯度>7n）且具有完整晶体结构的半导体称为本征半导体。
在一定的温度下，本征半导体内的最重要的物理现象是本征激发（又称热激发或产生）（图1-3）。
本征激发产生两种带电性质相反的载流子——自由电子和空穴对。
温度越高，本征激发越强。
·空穴是半导体中的一种等效?q载流子。
空穴导电的本质是价电子依次填补本征晶格中的空位，使局部显示?q电荷的空位宏观定向运动（图1-4）。
·在一定的温度下，自由电子与空穴在热运动中相遇，使一对自由电子和空穴消失的现象称为载流子复合。
复合是产生的相反过程，当产生等于复合时，称载流子处于平衡状态。
2．杂质半导体·在本征硅（或锗）中渗入微量5价（或3价）元素后形成n型（或P型）杂质半导体（n型：图1-5，P型：图1-6）。
·在很低的温度下，n型（P型）半导体中的杂质会全部电离，产生自由电子和杂质正离子对（空穴和杂质负离子对）。
·由于杂质电离，使n型半导体中的多子是自由电子，少子是空穴，而P型半导体中的多子是空穴，少子是自由电子。
·在常温下，多子>>少子（图1-7）。
多子浓度几乎等于杂质浓度，与温度无关；两少子浓度是温度的敏感函数。
·在相同掺杂和常温下，Si的少子浓度远小于Ge的少子浓度。
3．半导体中的两种电流在半导体中存在因电场作用产生的载流子漂移电流（这与金属导电一致）；还存在因载流子浓度差而产生的扩散电流。
4．Pn结·在具有完整晶格的P型和n型材料的物理界面附近，会形成一个特殊的薄层——Pn结（图1-8）。

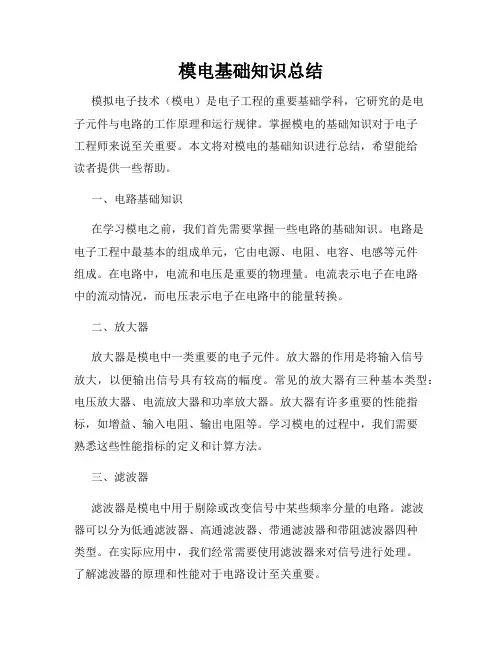

模电基础知识总结模拟电子技术（模电）是电子工程的重要基础学科，它研究的是电子元件与电路的工作原理和运行规律。
掌握模电的基础知识对于电子工程师来说至关重要。
本文将对模电的基础知识进行总结，希望能给读者提供一些帮助。
一、电路基础知识在学习模电之前，我们首先需要掌握一些电路的基础知识。
电路是电子工程中最基本的组成单元，它由电源、电阻、电容、电感等元件组成。
在电路中，电流和电压是重要的物理量。
电流表示电子在电路中的流动情况，而电压表示电子在电路中的能量转换。
二、放大器放大器是模电中一类重要的电子元件。
放大器的作用是将输入信号放大，以便输出信号具有较高的幅度。
常见的放大器有三种基本类型：电压放大器、电流放大器和功率放大器。
放大器有许多重要的性能指标，如增益、输入电阻、输出电阻等。
学习模电的过程中，我们需要熟悉这些性能指标的定义和计算方法。
三、滤波器滤波器是模电中用于剔除或改变信号中某些频率分量的电路。
滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
在实际应用中，我们经常需要使用滤波器来对信号进行处理。
了解滤波器的原理和性能对于电路设计至关重要。
四、振荡器振荡器是一种能够产生连续波形信号的电路。
在模电中有两种常见的振荡器：正弦波振荡器和方波振荡器。
振荡器的核心是一个反馈回路，该回路会使得输入信号被放大，并且以振荡的形式反馈给输入端。
振荡器在通信系统、计算机等领域有广泛的应用，掌握振荡器的原理和设计方法是模电学习的重要内容。
五、运算放大器运算放大器（Operational Amplifier）是模电中一种重要的集成电路。
它具有高增益、高输入阻抗和低输出阻抗的特点，在模拟电路中有广泛的应用。
运算放大器可以用于各种电路设计，如放大器、积分器、微分器和比较器等。
学习运算放大器的工作原理和应用是模电学习的核心内容。
六、模电实验模电实验是巩固和应用所学知识的重要环节。
通过实验，我们可以观察电路的实际运行情况，提高动手实践的能力。
1、半导体：导电性能介于导体和绝缘体之间的物质。
特性：热敏性、光敏性、掺杂性。
2、本征半导体：完全纯净的具有晶体结构完整的半导体。
3、在纯净半导体中掺入三价杂质元素，形成P型半导体，空穴为多子，电子为少子。
4、在纯净半导体中掺入五价杂质元素，形成N型半导体，电子为多子、空穴为少子。
5、二极管的正向电流是由多数载流子的扩散运动形成的，而反向电流则是由少子的漂移运动形成的。
6、硅管Uo n和Ube：0.5V和0.7V ；锗管约为0.1V和0.3V。
7、稳压管是工作在反向击穿状态的：①加正向电压时，相当正向导通的二极管。
（压降为0.7V，）②加反向电压时截止，相当断开。
③加反向电压并击穿（即满足U﹥U Z）时便稳压为U Z。
8、二极管主要用途：开关、整流、稳压、限幅、继流、检波、隔离（门电路）等。
9、三极管的三个区：放大区、截止区、饱和区。
三种状态：工作状态、截止状态、饱和状态，放大时在放大状态，开关时在截止、饱和状态。
三个极：基极B、发射极E和集电极C。
二个结：即发射结和集电结。
饱和时：两个结都正偏；截止时：两个结都反偏；放大时：发射结正偏，集电结反偏。
三极管具有电流电压放大作用.其电流放大倍数β=I C / I B (或I C=β I B)和开关作用.10、当输入信号I i很微弱时,三极管可用H参数模型代替(也叫微变电路等效电路)。
11、失真有三种情况:⑴截止失真原因I B、I C太小，Q点过低，使输出波形正半周失真。
调小R B，以增大I B、I C，使Q点上移。
⑵饱和失真原因I B、I C太大，Q点过高，使输出波形负半周失真。
调大R B，以减小I B、I C，使Q点下移。
⑶信号源U S过大而引起输出的正负波形都失真，消除办法是调小信号源。
1、放大电路有共射、共集、共基三种基本组态。
（固定偏置电路、分压式偏置电路的输入输出公共端是发射极，故称共发射极电路）。
共射电路的输出电压U0与输入电压U I反相，所以又称反相器。
电子技术基础实训总结第1篇电子工艺实训是一门技术性很强的技术基础课，也是我们理工科进行工程训练，学习工艺知识，提高综合素质的重要实践环节。
从第2周到第5周每周周二下午四个小时来进行这次实训。
实训任务是制作一台万用表，刚开始时我并不清楚电子工艺实训到底要做些什么，以为像以前的金工实训那样这做做那做做。
后来得知是自己做一个万用表，而且做好的作品可以带回去。
听起来真的很有趣，做起来应该也挺好玩的吧!就这样，我抱着极大的兴趣和玩的心态开始这次的实训旅途。
实训第一天也就是第二周，通过看录像中电子工艺实训的范围与技术，还有录像中老师高潮的技艺让我艳羡不已，这个下午，我对电子工艺实训有了初步的认识，对电路板，电路元件有了一定的认识，对我接下类的三周的实际操作给予了一定的指导。
第3周也并不是学制作，而是做一些基本工的练习，练习如何用电烙铁去焊接电阻，导线。
电烙铁对我来说很陌生，所以我很认真地对待这练习的机会。
我再说说焊接的过程。
先将准备好的元件插入印刷电路板规定好的位置上，待电烙铁加热后用烙铁头的刃口上些适量的焊锡，上的焊锡多少要根据焊点的大小来决定。
焊接时，要将烙铁头的刃口接触焊点与元件引线，根据焊点的形状作一定的移动，使流动的焊锡布满焊点并渗入被焊物的缝隙，接触时间大约在3-5秒左右，然后拿开电烙铁。
拿开电烙铁的时间，方向和速度，决定了焊接的质量与外观的正确的方法是，在将要离开焊点时，快速的将电烙铁往回带一下，后迅速离开焊点，这样焊出的焊点既光亮，圆滑，又不出毛刺。
在焊接时，焊接时间不要太长，免得把元件烫坏，但亦不要太短，造成假焊或虚焊。
焊接结束后，用镊子夹住被焊元件适当用力拔一下，检查元件是否被焊牢。
如果发现有松动现象，就要重新进行焊接。
焊接看起来很简单但其中有很多技巧要讲究的，比如说用偏口钳掐导线的力度、焊锡丝的量和在焊的过程中时间都要把握准才行，多了少了都不行!我觉得最难的就是托焊了，总是把握不好焊锡丝的量和电烙铁托的时间。
