【水利水电】2020年一建PPT01、1F411010 水利水电工程勘测

1F411000水利水电工程勘测与设计1F410000 水利水电工程技术1F411011 测量仪器的使用一、常用测量仪器及其作用1F411012 水利水电工程施工测量的要求一、基础知识（一）高程黄海平均海面，称为“1985国家高程基准”。

（二）地图的比例尺及比例尺精度大比例尺：1：10000【万】；中比例尺：1：100000【十万】；小比例尺：1：250000、1：500000、1：1000000【百万】(记忆口诀：110(一般包小不包大，比例尺特例，包打）)二、施工放样的基本工作开挖工程测量三、立模与填筑放样【案例点】五、施工期间的外部变形监测六、竣工测量单项填筑工程竣工时，应测绘建筑物的高程平面图，或纵横断面图，其比例尺不应小于施工详图。

土、石坝在心墙、斜墙、坝壳填筑过程中，每上料二层，须进行一次边线测量并绘成图表为竣工时备用。

（五）测量误差1.误差产生的原因:（1）人的原因；（2）仪器的原因；（3）外界环境的影响。

2.误差的分类与处理原则 :可以分为系统误差、偶然误差和粗差三类。

系统误差：按一定规律变化；偶然误差：没有规律变化；粗差：粗心或受到干扰。

1F411013 水利水电工程地质与水文地质条件分析1F411020 水利水电工程设计1F411021 水利水电工程等级划分及工程特征水位一、水利水电工程等别划分1.注意点：对于综合利用的水利水电工程，如按各综合利用项目的分等指标确定的等别不同时，其工程等别应按其中的最高等别确定。

2.对拦河水闸、灌排泵站作为水利水电工程中的一个组成部分或单个建筑物时不再单独确定工程等别，作为独立项目立项建设时，其工程等别按照承担的工程任务、规模确定。

二、水工建筑物级别划分三、水利水电工程洪水标准1.一般规定（1）洪水标准，分为设计洪水标准和校核洪水标准两种情况。

（2）山区、丘陵地区永久性水工建筑物挡水高度＜15m,且水头差＜10m，按平原、滨海区标准定；平原、滨海区永久性水工建筑物挡水高度＞15m,且水头差＞10m，按山区、丘陵地区标准定（3）堤防、渠道上的闸、涵、泵站及其他建筑物的洪水标准，不应低于堤防、渠道的防洪标准，并应留有安全裕度。

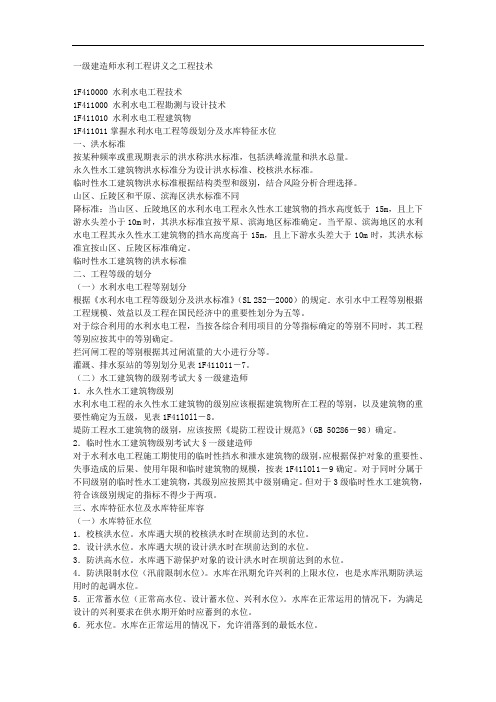

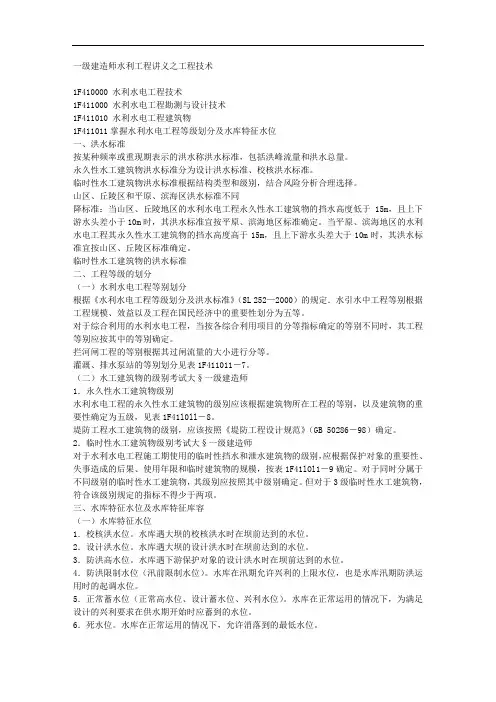

一级建造师水利工程讲义之工程技术1F410000 水利水电工程技术1F411000 水利水电工程勘测与设计技术1F411010 水利水电工程建筑物1F411011掌握水利水电工程等级划分及水库特征水位一、洪水标准按某种频率或重现期表示的洪水称洪水标准，包括洪峰流量和洪水总量。

永久性水工建筑物洪水标准分为设计洪水标准、校核洪水标准。

临时性水工建筑物洪水标准根据结构类型和级别，结合风险分析合理选择。

山区、丘陵区和平原、滨海区洪水标准不同降标准：当山区、丘陵地区的水利水电工程永久性水工建筑物的挡水高度低于15m，且上下游水头差小于10m时，其洪水标准宜按平原、滨海地区标准确定。

当平原、滨海地区的水利水电工程其永久性水工建筑物的挡水高度高于15m，且上下游水头差大于10m时，其洪水标准宜按山区、丘陵区标准确定。

临时性水工建筑物的洪水标准二、工程等级的划分（一）水利水电工程等别划分根据《水利水电工程等级划分及洪水标准》（SL 252—2000）的规定．水引水中工程等别根据工程规模、效益以及工程在国民经济中的重要性划分为五等。

对于综合利用的水利水电工程，当按各综合利用项目的分等指标确定的等别不同时，其工程等别应按其中的等别确定。

拦河闸工程的等别根据其过闸流量的大小进行分等。

灌溉、排水泵站的等别划分见表1F411011－7。

（二）水工建筑物的级别考试大§一级建造师1．永久性水工建筑物级别水利水电工程的永久性水工建筑物的级别应该根据建筑物所在工程的等别，以及建筑物的重要性确定为五级，见表1F41l0ll－8。

堤防工程水工建筑物的级别，应该按照《堤防工程设计规范》（GB 50286－98）确定。

2．临时性水工建筑物级别考试大§一级建造师对于水利水电工程施工期使用的临时性挡水和泄水建筑物的级别，应根据保护对象的重要性、失事造成的后果、使用年限和临时建筑物的规模，按表1F41lOl1－9确定。

对于同时分属于不同级别的临时性水工建筑物，其级别应按照其中级别确定。

1F411000 水利水电工程勘测与设计
主要考点：
1.测量仪器的分类及作用（选择）；
2.测量仪器的使用（选择） ；
3.水利水电工程施工放样基础知识（选择） ；
全球定位系统
（一）水准仪→高差（高程）
备注
普通水准仪 （DS3 、 DS10） 普通水准仪用于国家三、
通水准测量，工程测量中一般使用DS3 型微倾式普通水准仪，
安平水准仪、激
水准测量是利用水准仪提供的一条水平视线，
测量出两地面点之间的高差，然后根据测得的高差和已知点的高程，推算出另一个点的角度（水平+竖直）
经纬仪主要有照准部、度盘和基座三大部分组成。

经纬仪类型
DJ05、DJ1、DJ2、DJ6和DJ10等 D、 J 分别为"大地测量"和"经纬仪"的汉语拼音的第一个字母，数字表示该仪器精度。

如“05”表示一测回方向观测中误差不超过±0.5″
光学
测量的主要仪器，包括水平角测量和竖直角测量。

另外，经纬仪也可用于低精度测量中的视距测量。

（三）其他测量仪器的作用
1.电磁波测距仪作用
电磁波测距仪是用电磁波(光波或微波)作为载波传输测距信号，以测量两点间距离的，一般控制测量、地形测量、地籍测量和工程测量等。

（竖直角）和斜距，借助于机内固化的软件，可以组成
高差以及镜站点的三维坐标，
以全天候、高精度、自动化、高效益等显著特点，在大地测量、。

特点
水利水电工程具有综合性、系统性、 复杂性和长期性等特点，涉及水资源 、环境、社会和经济等多个领域。
水利水电工程发展历程
01
02
03
古代水利
古代水利工程以农田灌溉 、防洪和航运为主，如中 国的都江堰、灌溉系统等 。
近代水利
近代水利工程开始注重水 资源利用和发电，如美国 的胡佛水坝、中国的三峡 工程等。
挑战分析
随着水利水电工程建设的不断推进，对技术的要求也越来越高，需要克服的技术难题也 越来越多，如地质条件复杂、施工环境恶劣等。
新技术应用前景展望
新技术应用
近年来，随着科技的不断进步，水利水电工 程领域也出现了一些新技术，如BIM技术、 3D打印技术、无人机巡检技术等。
前景展望
这些新技术的应用将为水利水电工程建设带 来更多的便利和效益，提高工程建设的效率 和质量。
改善民生
保护生态环境
水利水电工程是改善民生的有效途径，通 过建设农田灌溉、饮水安全等工程，可以 保障人民的基本生活需求。
水利水电工程在建设过程中需要注重生态 保护，合理利用水资源，避免对生态环境 造成破坏。
02
水利水电工程设计与施工
工程设计原则与方法
设计原则
根据工程任务、规模、地质条件、施工条件等，遵循安全、经济、适用、美观 的原则进行设计。同时，要考虑到环境保护、节能减排等方面的要求。
设计方法
采用现代设计方法，如系统设计、优化设计、可靠性设计等，提高设计质量和 效率。同时，要注重设计方案的比较和选择，确保设计方案的科学性和经济性 。
工程施工技术要点与难点
施工技术要点
根据工程特点和施工条件，选择合适的施工方法和技术，如 土石方开挖、混凝土浇筑、钢筋加工等。同时，要注重施工 过程中的质量控制和安全管理，确保施工质量和安全。
