颚式破碎机PPT课件

格式：ppt
大小：1.80 MB
文档页数：35

下载文档原格式

一概述及鄂式破碎机PPT课件

第25页/共47页
• §1.1概述（六）粉碎理论
• 粉碎单位质量的物料所需的功为
11 A1 k0 ( d n1 Dn1 )
• 根据第一种粉碎情况：
KW.h / t
1.85
1 k0 (6n1
1 25n1
)
• 根据第二种粉碎情况：
2.41
1 k0 ( 2.5n1
1 6n1
)
第26页/共47页
• §1.1概述（六）粉碎理论
第31页/共47页
• §1.2颚式破碎机（一）工作原理及类型
• 2 鄂式破碎机的类型
• 按活动鄂板的运动特征（运动轨迹）来进行分类
第32页/共47页
• §1.2颚式破碎机（一）工作原理及类型
• （1）简单摆动颚式破碎机图2.1(a)
• 运动轨迹：活动颚上各点的运动轨迹都呈弧线，运动轨迹比较简单
0.250.7 2.50.7
A1 23.9 KW.h / t
第28页/共47页

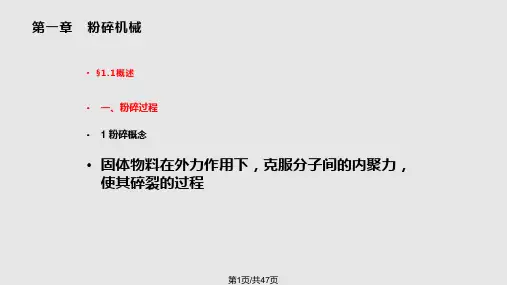

第一章粉碎机械
• §1.2 颚式破碎机
• 应用： • 粗碎和中碎机械 • 破碎石灰石、石英、长石、水
泥熟料、石膏、砂岩等。
第29页/共47页
• §1.2颚式破碎机（一）工作原理及类型
• 一鄂式破碎机的工作原理及类型
de
18u 0 (p )g
② 等体积粒径
6V 3 d e
第15页/共47页
• §1.1概述（五）粉碎产品的粒度特征
• （2）颗粒群的平均粒径
• ① 当固体颗粒较大（一般为1～20mm）而可以一粒一粒拣起来时，采集有代表性试样50～100 粒，并称量，则其平均粒径可用下式求得：
m
n

1-2颚式破碎机PPT课件

偏心轴动颚推力板
复杂摆动颚式破碎机特点
①当颚板压住物料时，活动颚板部分地与物料一起作向下运动，加速了出料速度，提高了生产能力。实践证明，同规格复摆式比简摆式生产能力高20％～30。
②活动颚上部的水平摆动量大于下部，所以大块物料容易在上部得到破碎，整个颚板工作面受力较均匀，符合破碎原理，有利生产能力的提高。
• 主电动机正常运转时，液压油缸内已充满了油，使连杆油缸和活塞杆紧紧地连接在一起，油缸与连杆不再作相对运动，相当于一个整体连杆，动方通过连杆、推力板等使动额摆动。
• 当颚腔内掉入难碎物体(如铁块等)时，连杆受力增大，油缸内油压急剧增加，从而推开溢流阀，油缸内的油被挤出，活塞与油缸松开，连杆和油缸虽然随偏心轴的转动而上下运动，但连杆与活塞不动，于是推力板和动颚也不动，从而保护了破碎机的其它部件免受损坏，起到保险装置的作用。
四、主要工作部件
• 机架和支承装置 • 破碎部件 • 传动机构 • 拉紧装置 • 调整装置 • 保险装置 • 润滑装置
机架和支承装置
• 机架强度和刚度
• 铸钢整体铸造 • 组合机架形式
• 支承装置
优质铸铁整体铸造钢板焊接结构
• 主要用于支承偏心轴和悬挂轴，使它们固定在机架上。
• 支承装置有采用滑动轴承和滚动轴承两种。
• 连杆向上运动时进行破碎矿石。当连杆位于下部最低位置时，推力板与水平线所成的倾斜角通常为10°～12°
• 后推力板不仅是传递力的杆件，而且也是破碎机保险零件。当破碎机中落入不能破碎的物体而使机械超过正常负荷时，后推力板立即折断，破碎机就停止工作，从而避免整个机器的损坏。
飞轮的作用
• 颚式破碎机有工作行程和空转行程，所以电动机的负荷极不均衡。为了减少这种负荷的不均衡性，在偏心轴的两端装有飞轮和皮带轮。皮带轮同时也起飞轮作用。在空转行程中，飞轮把能量储存下来，在工作行程中它再把能量释放出来。

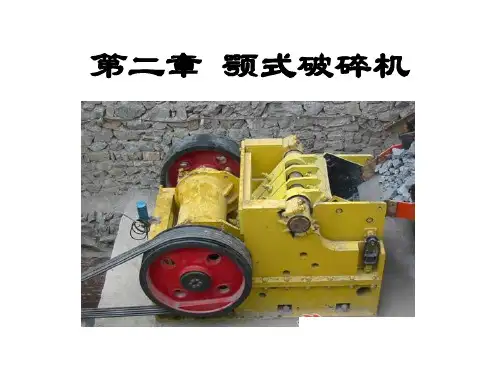

2_颚式破碎机

2020/7/23
4
2020/7/23
5
• 分析动颚运动轨迹可知:
• 动颚摆动的距离上面小、下面大，颚板上部（进料口处）的水平位移和垂直位移，都只有下部的1／2 左右。进料口处动颚的摆动距离小，不利于对喂入物料的夹持和破碎，因而不能向摆幅较大、破碎作用比较强烈的颚腔底部供应充分的物料，这就限制了破碎机生产能力的提高。
最大行程
在下部,出料粒度不均匀在上部
偏心轴及轴承受力较小
Байду номын сангаас
较大
磨损
出料能力
2020/7/23
应用场合
较小较小大型生产
较大
较大
9
中小型生产
三类型应用及代号
• 场合
• 类型:
• 应用:
• 代号
简摆颚破
大型生产
PEJ(B×L)
复摆颚破
中小型生产
PEF(B×L)
2020/7/23
10

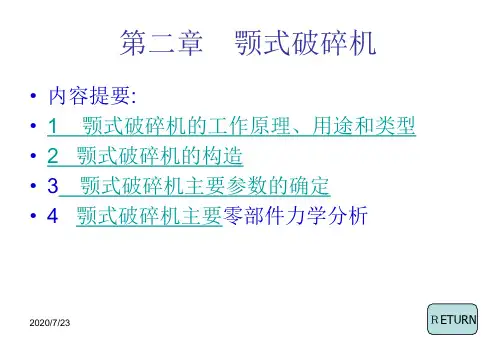

第二节颚式破碎机的构造
• 根据摆动方式分简单摆动型颚式破碎机和复杂摆动型颚式
破202碎0/7/机23 。现分别说明两种破碎机的破碎机理
ＲETU2RN
2020/7/23
3
•1 简单摆动型颚式破碎机工作原理
• 简单摆动型颚式破碎机有两块颚板：定颚1和动颚2。定颚1固定在机架的前壁上，动颚2则悬挂在心轴6上可作左右摆动。当偏心轴5 旋转时，带动连杆4作上下往复运动，从而使两块推力板3亦随之作在复运动。通过推力板的作用，推动悬挂轴6上的动颚作左右往复摆动。当动颚摆向定颚时，落在颚腔的物料主要受到颚板的挤压作用而粉碎。当动颚摆离定颚时，已被粉碎的物料在重力作用下，经颚腔下部的出料口自由卸出。因而颚式破碎机的工作是间歇性的，粉碎和卸料过程在颚腔内交替进行。这种破碎机工作时，动颚上各点均以悬挂轴6为中心，单纯作圆弧摆动。由于运动轨迹比较简单，故称为简单摆动型颚式破碎机。

颚式破碎机机构设计-图文课件-学习情境一

机械设计基础
学习情境一颚式破碎机机构设计
任务一计算平面机构自由度任务二平面连杆机构设计
学习情境一颚式破碎机机构设计
情境描述
颚式破碎机俗称颚破，又名老虎口。由动颚和静颚两块颚板组成破碎腔，模拟动物的两颚运动而完成物料破碎作业。颚式破碎机广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎，如图1-1所示。本学习情境通过对颚式破碎机的结构分析，理解运动副的概念和分类，解决机构的运动简图绘制、判断机构是否具有确定的相对运动、计算机构的自由度、图解法设计平面连杆机构四个问题。
机构运动简图保留了实际机构的运动特征，不仅简明地表达了实际机构的运动情况，还可以通过该图进行机构的运动分析和动力分析。
任务一计算平面机构自由度
工程中，有时只需要表明机构运动的传递情况和构造特征，而不需要机构的真实运动情况，因此不必严格地按比例确定机构中各运动副的相对位置。这种不按比例所绘制的，只反映机构运动特征的图形称为机构运动示意图，也称机构简图。
学习情境一颚式破碎机机构设计
图1-1 1—偏心轴； 2—机架； 3—皮带轮； 4—肘板； 5—动颚板
任务一计算平面机构自由度
任务描述
对颚式破碎机中平面连杆机构的结构进行分析，绘制出机构的运动简图，并计算自由度，说明机构是否具有确定的运动。
任务一计算平面机构自由度
任务分析
如图1-1所示，颚式破碎机运动由电动机通过皮带轮输入，皮带轮和偏心轴固连在一起，偏心轴带动动颚板和肘板运动，机架起支撑作用。工作时，电动机提供了动颚板的动力，使动颚板能够实现往复的上下运动。
任务一计算平面机构自由度
（3）测量主要尺寸，计算长度比例尺和图示长度。经测量得：滑枕的导轨到摇块中心的高度lh=1 000 mm，大齿轮的中心高 lh1=540 mm，滑块的回转半径lr=240 mm。设图样最大尺寸为60 mm，则长度比例尺

PE750x1060颚式破碎机说明书ppt课件

良好，肘板的连接处是否有足够的
润滑脂。
•
仔细检查所有紧固件是否完全
紧固。
• 仔细检查传动皮带是否良好，如发现有破损现象时，应及时更。当皮带或皮带轮上有油污时，应用抹布将其擦净。
•
检查防护装置是否良好。发现
有不安全现象时，应及时排除。
•
检查破碎腔内有无矿石或杂物。
若有矿石或杂物，则必须清理干净，
• 肘板除起支承动颚的作用外，当破碎腔内进入不能破碎的外来异物进入破碎腔而使载荷剧增时，起着保险作用，即通过自身断裂，切断负载，保护机器其他零件不受损坏。
；.• 调整座装在机架两侧的滑座内，5 松开拉紧弹簧螺栓，调ቤተ መጻሕፍቲ ባይዱ调整契块
• 我们知道，随着我国科学技术水平的发展，我国的矿山机械行业呈现一片繁荣景象，石料生产线作为行业常见设备，一直以来深受客户的关注。众所周知，在石料生产线中颚式破碎机是常见的用于初级破碎设备，颚式破碎机用于二级破碎，有更细更高要求的粒度产品跟进，用于二次破碎颚破机是最好的选择。我们应该根据不同的情况，做不同的选择，如圆锥破碎机，辊式破碎机等破碎机设备，选择合适的破碎机设备。颚破机进行二次破碎，由于它是一种新型高效率的破碎设备，其特点是体积小、结构简单、破碎比大、能耗小、生产能力、产品粒度均匀等，选择性破碎可能粉碎边长100-500毫米以下材料，压力高达350兆帕，粉碎料测试立方体，
以保证破碎机在空载下启动。
起动
；. •
经检查，证明机器与传动部分 8
谢谢观赏更多内容尽在
；.
9
附近建筑物基础的影响，在破碎机
和混凝土基础中间最好垫以硬木垫
板、橡胶带或其他缓振材料。
•

第2章颚式破碎机

根据物料的硬度、湿度、粘度等特性选择合适的颚式破碎机型号。
设备性能
产量要求
根据实际生产需求，选择能够满足产量要求的颚式破碎机。
考虑设备的破碎效率、能耗、噪音等性能指标，选择性能优良的颚式破碎机。
02
01
厂家信誉及售后服务
选择有良好信誉和售后服务的厂家，确保设备质量和后续维护。
04
03
设计参数确定方法
后肘板断裂频繁
后肘板除传递动力外还靠其强度的不足起保险作用，除了肘板中部强度过低，其强度不足以克服因正常破碎矿石产生的破碎力而损坏外，可能是拉杆与拉杆座之间磨损，使拉杆有效长度增长，肘板的啮角发生变化，使肘板受力状况恶化，或肘板与肘板垫之间不平行，有偏斜，或肘板垫磨损严重等。
常见故障现象描述
现状
目前，国内外众多企业都在研发和生产各种类型的颚式破碎机，以满足不同客户的需求。同时，随着环保意识的提高和资源的日益紧缺，高效、节能、环保的颚式破碎机成为市场的主流。
应用领域与市场需求
应用领域
颚式破碎机广泛应用于矿山、冶金、建材、化工等领域，用于破碎各种硬度的矿石和岩石。在矿山领域，颚式破碎机通常作为初级破碎设备，对大块矿石进行粗碎；在建材领域，颚式破碎机可用于生产各种规格的砂石骨料。
谢谢聆听
调试过程检查项目清单
空载试车
在无负载情况下启动颚式破碎机，观察设备运行是否平稳，有无异常
声响。
负载试车
在逐渐增加负载的情况下，检查设备的破碎效果、产量及能耗等指标
。
润滑系统检查
确保润滑系统工作正常，油压、油温在规定范
围内。
电气系统检查
检查电气系统的接线是否正确，各电器元件工

破碎及破碎机械课件PPT

01
根据使用情况定期更换破碎机械的易损件，如锤头、筛板等。
检查紧固件
02
定期检查破碎机械的紧固件是否松动，如发现松动应及时紧固。
清洗油路系统
03
定期清洗破碎机械的油路系统，保证油路畅通。
常见故障及排除方法
破碎效果不佳
检查破碎机械的破碎腔是否堵塞，调整排料口大小，更换磨损严重的锤头或筛板。
轴承温度过高料和中等硬度的物料的破碎机械，它利用高速旋转的锤头对物料进行冲击、破碎。锤式破碎机具有破碎效率高、结构紧凑等优点，因此在建材、化工、冶金等领域得到广泛应用。
反击式破碎机
总结词
适用于中细碎作业，具有破碎效率高、粒度均匀、低磨损等优点。
详细描述
反击式破碎机是一种适用于中细碎作业的破碎机械，它利用高速旋转的转子将大块物料抛向反击板，再利用物料之间的相互碰撞、冲击进行破碎。反击式破碎机具有破碎效率高、粒度均匀、低磨损等优点，因此在建材、化工、电力等领域得到广泛应用。
资源循环利用
实现破碎机械的易损件和废弃物的回收再利用，促进资源的循环利用。
05
破碎机械的维护与保养
日常维护
每日检查
检查破碎机械的各部件是否正常，如发现异常应及时处理。
润滑
按照规定对破碎机械的各润滑点进行润滑，保证机械的正常运转。
清洁
保持破碎机械的清洁，防止杂物和污垢的堆积。
定期保养
定期更换易损件
检查安全防护装置
确保破碎机械的安全防护装置完好无损，能够正常工作。
穿戴个人防护用品
操作员应穿戴符合要求的工作服、安全帽、手套等个人防护用品。
操作过程中的注意事项
01
遵守操作规程
严格按照破碎机械的操作规程进行操作，不得违规操作。

第2章-颚式破碎机PPT课件

第16页/共34页
颚式破碎机的构造
第17页/共34页Q速n 功率P
第18页/共34页
钳角
• 定义：颚式破碎机动颚与定颚间的夹角α称为钳角。 • 钳角大小的影响
减小钳角，可使颚式破碎机的生产能力增加，但会导致粉碎比的减小。而增大钳角，虽可增加破碎比，但会降低生产能力，同时落在颚腔中的物料不易夹牢，有被推出机外的危险。
➢ 进料口宽度B≤1200mm时，
➢ 进料口宽度B>1200mm时，
n 310145B
n 160 42B
第26页/共34页
生产能力
• 破碎机的生产能力与被破碎物料的性质（强度、喂料粒度组成）、破碎机的性能和操作条件（供料情况和出口大小）等因素有关。
• 颚式破碎机生产能力经验公式：
Q K1K2K3qe
tg
2 1
f f
2
第21页/共34页
钳角大小的确定
又则
f tg
为了破碎机工作可靠，必须使得tg：
1
2tg tg 2
tg2
一般，f=0.2～0.3，钳角α最大值为22 °～33°。
实际上，当破碎机喂料粒度相差很大时，虽然
2 颚式破碎机的钳角取18 °～22 °。
例：PEJ1500mm×2100mm 即进料口宽度为1500mm，长度为2100mm的简摆式鄂破机。
第14页/共34页
§2-2 构造
颚式破碎机主要由机架和支承装置、破碎部件、传动机构、拉紧装置、保险装置和润滑冷却系统等部分组成。
第15页/共34页
简摆式颚破机的构造
复摆式颚破机的构造
两种颚式破碎机的构造
破碎产品多为立方体块粒，减少片状产品的出现。带有强制性卸料，可用于粉碎一些稍微粘湿的物料。有过粉碎现象，加大了生产能耗，粉尘大，颚板容易磨损，对偏心轴的作用力较大。结构简单紧凑，一般都是中、小型的。

第二章颚式破碎机

❖ 动颚往复摆动的同时还有较大的上下运动，能将破碎的物料翻动，卸出的物料多为立方体物块，大大减小了片状产品；
❖ 复杂摆动破碎机带有强制性卸料，可用于粉碎一些稍为粘湿的物料。
❖ 缺点：
❖ 动颚垂直行程较大，物料不仅受到挤压作用，还受到部分的磨剥作用，加剧了物料过粉碎现象，增加了能量损耗，产生粉尘较大，颚板比较容易磨损；
硅酸盐工业机械及设备
第2章颚式破碎机
主要内容
❖ 2.1 工作原理及类型 ❖ 2.2 构造 ❖ 2.3 工作参数的确定 ❖ 2.4 性能及应用

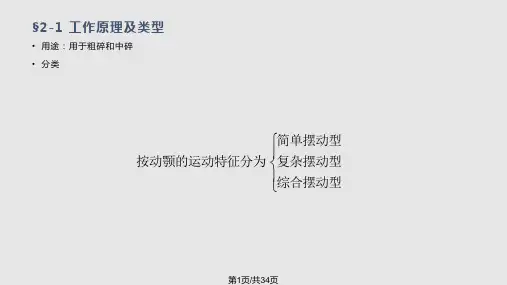

§2-1 工作原理及类型
❖ 应用：粗碎和中碎机械
鄂式破碎机示意图
❖ 挤压法 ❖ 冲击法 ❖ 劈裂法
❖ 按活动颚板的运动特征（运动轨迹）来进行分类：简单摆动型和复杂摆动型。
为90º~120º。
❖ 粗碎时宜采用波浪形表面，夹角α取大
α
些。齿距t的大小取决于破碎粒度，通
常t接近于破碎粒度。齿高h和齿距t之
比一般取1/2~1/3。颚腔两侧因为不起
破碎作用，采用光滑衬板。
❖ 衬板的形状有光滑和曲面两种。
❖ 平面衬板易造成随物料降落而向下递增的堵塞倾向，这种倾向在物料到达出料口时达到最大，这是造成破碎机过载和衬板下端磨损严重的主要原因。并且带平面衬板的破碎机的生产能力，随卸料区的加深而大大减小。
（四）拉紧装置
❖ 由拉杆、弹簧及调节螺母等零件组成。拉杆的一端铰接在动颚底部的耳环上；另一端穿过机架壁的凸耳，用弹簧及调节螺母张紧。
❖ 当连杆驱动动颚向前摆动时，动颚和推力板将产生惯性力矩，而连杆回程时，由于惯性力据使动颚不能及时回程摆动，有使推力板脱落的危险。因而要用拉紧机构使推力板与动颚、顶座之间经常保持紧密的接触。

项目鄂式破碎机机构运动简图及自由度计算PPT资料全面版

5. 从原动件开始，按传动顺序标出各构件的编号和运动副的代号。
在原动件上要画出表示运动方向的箭头。
在绘制机构的运动简图时，为了表达清楚，避免混淆，规定凡是同一构件上不同的零件都编以同样的构件数码，只是在它们各自数码的右上角加以撇号（一撇、二撇等），如果它们各自分别转动，则分别标以不同的构件数码。
项目2 鄂式破碎机机构运动简图及自由度计算
2.3 机构运动简图的绘制
2.3.1 颚式破碎机的机构运动简图
一
机构运动简图绘制步骤如下： 1. 分析机构的组成和运动，确定构件的类型。 2. 确定运动副的类型和数目。 3. 选择投影面。 4. 绘制机构运动简图。
l 图实示际长长度度（（mmm））
例2.1 计算图示的机构自由度。解：n=3 PL =4 PH =0
F＝3n－2PL－PH=3×3－2×4－0＝1
例2.2 计算图示的机构自由度。解：n=4 PL =5 PH =0 F＝3n－2PL－PH=3×4－2×5－0＝2
机械设计基础项目化教程
项目2 鄂式破碎机机构运动简图及自由度计算
例2.3 计算图示颚式破碎机的自由度。
机械设计基础项目化教程
项目2 鄂式破碎机机构运动简图及自由度计算
2机械构设件例计与基运2础动.4项副目的计化符教号算程表图示方示法内燃机的机构自由度。
所以从保证机构的运动和便于加工，安装装配来说，应尽量减少机构中的虚约束，但在实际机械中，为了增加构件刚性，改善受力情况常常采用虚约束。
项目2 鄂式破碎机机构运动简图及自由度计算 F＝3n－2PL－PH 一个作平面自由运动的构件有三个自由度。
机械设计基础项目化教程
项目2 鄂式破碎机机构运动简图及自由度计算

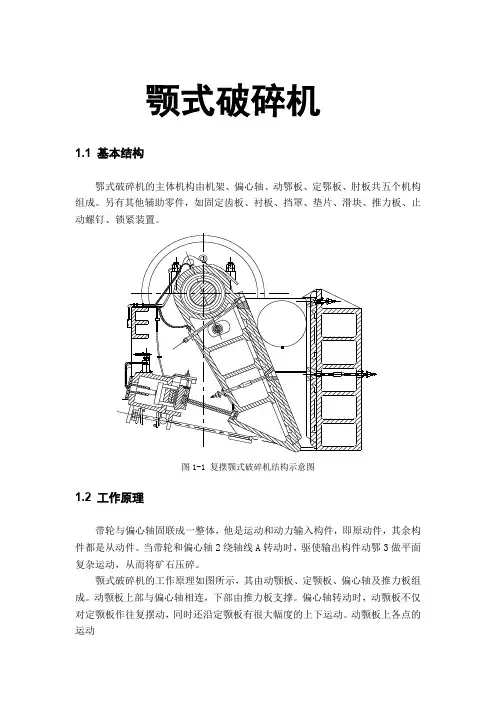

颚式破碎机

颚式破碎机1.1 基本结构鄂式破碎机的主体机构由机架、偏心轴、动鄂板、定鄂板、肘板共五个机构组成。

另有其他辅助零件，如固定齿板、衬板、挡罩、垫片、滑块、推力板、止动螺钉、锁紧装置。

图1-1 复摆颚式破碎机结构示意图1.2 工作原理带轮与偏心轴固联成一整体，他是运动和动力输入构件，即原动件，其余构件都是从动件。

当带轮和偏心轴2绕轴线A转动时，驱使输出构件动鄂3做平面复杂运动，从而将矿石压碎。

颚式破碎机的工作原理如图所示，其由动颚板、定颚板、偏心轴及推力板组成。

动颚板上部与偏心轴相连，下部由推力板支撑。

偏心轴转动时，动颚板不仅对定颚板作往复摆动，同时还沿定颚板有很大幅度的上下运动。

动颚板上各点的运动轨迹如下图所示。

动颚板上部的运动轨迹接近圆形，越向下水平运动幅度越小，运动轨迹也越呈椭圆形。

推力板动鄂板偏心轴定鄂板图1-2 复摆鄂式破碎机结构图图1-3 复摆颚式破碎机机构运动简图图1-4 复摆鄂式破碎机运动轨迹示意图颚式破碎机主要技术参数JAW CRUSHER MAIN TECHNICAL PARAMETERS型号进料口尺寸（mm）排料口调整范围（mm）最大进料粒度（mm）偏心轴转速（r/min）处理能力（m3/h）机器重量（不包电机重量）(t)外形尺寸(mm)电机功率(KW)PEX250×1000 250×1000 15~50 210 330 10~32 6.5 1530×1992×1380 37 PEX250×1200 250×1200 15~50 210 330 25~43 7.2 1530×2192×1380 37 PEX350×750 350×750 15~50 300 300 16~35 6.5 1535×1880×1596 30 PE400×600G 400×600 40~100 340 275 12~38 6.5 1585×1732×1586 30 PE500×750 500×750 50~100 425 275 32~62 11.85 2030×1966×1920 55 PE600×900 600×900 65~160 500 250 50~110 16.7 2248×2180×2373 75 PE750×1060 750×1060 80~140 630 250 72~140 25 2531×2420×2783 110 PE900×1200 900×1200 98~165 750 220 150~230 42.2 3135×2799×3260132。

颚破

4、功率
颚式破碎机所需功率多用破碎物料时所需的破碎力来计算。对于简摆颚式破碎机，所需功率为： N=6.8 L H S n（kw）对于复摆颚式破碎机，所需功率为： N=12 L H r n（kw）式中：L— 颚口长度，m；H— 颚膛高度，m； s — 动颚行程，m； r — 偏心轴偏心距，m； n— 偏心轴转速，r/min。
二、调整装置

简摆颚式破碎机（大中型）出料口：（1）使用长度不同的推力板（2）在机架后壁与顶座之间垫不同垫片

复摆颚式破碎机（小型）出料口是通过楔铁调整
液压调整
1 —推力板；2—推力板顶座；3— 柱塞；4—油缸;5—顶座固定螺栓； 6—油管；7—机架；8—垫片图4-13 简摆鄂碎机的液压调整装置图
1、宏观结构
2 颚式破碎机分类
动颚运动轨迹
简摆颚式破碎机
（PEJ）
复摆颚式破碎机
（PEF）
综合摆动式颚式破碎机
3.规格

规格：400×600 型号：PE—F 复摆颚式破碎机，其进料口宽度为 400mm，进料口长度为600mm.
4 简摆颚式粉碎机的结构简图
5 简摆颚式破碎机工作动画
图4-14 出料口的液压调整装置
三、保险装置

降低推力板或连接螺栓的强度。液压颚式破碎机的液压装置。
工艺特性与应用
1、产物粒度特性曲线可得（见右图）： • 产品的最大粒度； • 任意粒级的产率； • 根据要求的产率确定排矿口尺寸。 2、最大物料尺寸为出料口尺寸的1.6~1.8倍。----进行破碎机选型----喂料尺寸不超过进料口尺寸的85%。
3.颚式粉碎机的工艺参数

介绍关于颚式破碎机设备知识19页PPT

23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
介绍关于颚式破碎机设备知识
•
26、我们像鹰一样，生来就是自由的，但是为了生存，我们不得不为自己编织一个笼子，然后把自己关在里面。 ——博莱索
•
27、法律如果不讲道理，即使延续时间再长，也还是没有制约力的。— —爱·科克
•
28、好法律是由坏风俗创造出来的。 ——马克罗维乌斯
•
29、在一切能够接受法律支配的人类的状态中，哪里没有法律，那里就没有自，也可以废除法律。 ——塞·约翰逊
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

颚式破碎机
颚式破碎机按照活动颚板的摆动方式不同，可以分为简单摆动式颚式破碎机 (简摆颚式破碎机)。复杂摆动式颚式破碎机(复摆颚式破碎机)和综合摆动式颚式破碎机三种。题目中我将简单分析，复摆颚式破碎机和简摆式颚破碎机。
1
分析过程： • 主体认识（主要运动机构，图片） • 机构运动简图 • 运动受力分析，对运动过程中各构件
复摆式颚式破碎机
复摆颚式破碎机工作原理：动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距)，逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。
简摆颚式破碎机
• 简摆式颚式破碎
机的结构示意图。当与带轮固联的曲柄1绕轴心O 连续回转时，在构件2、3、4的推动下，动颚板 5绕固定点F往复摆动，与固定颚板6一起，将矿石压碎。
简摆式颚式破碎机
简摆颚式破碎机工作原理：动颚悬挂在心轴上，可作左右摆动，偏心轴旋转时，连杆做上下往复运动。带动两块推力板也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。此种破碎机采用曲柄双连杆机构，虽然动颚上受有很大的破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬的物料。此外，这种破碎机工作时，动颚上每点的运动轨迹都是以心轴为中心的圆弧，圆弧半径等于该点至轴心的距离，上端圆弧小，下端圆弧大，破碎效率较低，其破碎比i一般为3-6.由于运动轨迹简单，故称简单摆动颚式破碎机。简摆颚式破碎机结构紧凑简单，偏心轴等传动件受力较小；由于动颚垂直位移较小，加工时物料较少有过度破碎的现象，动颚颚板的磨损较小。
7
相关计算
8
最终可得数据标注
由于题目限制条件很少，因此图中标注以整数为宜
单摆颚式破碎机机构简图
单摆颚式破碎机的工作主要由一个曲柄和一个摇杆机构完成，曲柄为主动件， f杆和b杆垂直图中C点固定，由曲柄a的主运动带动f杆的运动从而使d杆和e杆构成的摇杆机构运动，d杆就直接可以充当挤压颚板。同样H点到箱体壁i的距离可以调整，从而调整出口大小
复摆颚式破碎机机构简图
• 复摆颚式破碎机的运动机构
主要由一个偏心轮的转动来完成，可简化为一曲柄摇杆机构，整个功能实现是由连接于曲柄机构的连杆上的破碎颚板的运动来完成，如图： a杆件为曲柄，b为连杆，c为摇杆，固定c杆的铰链D由可调定杆件d来确定位置，即d 杆与A轴的距离固定，但D距离箱体壁f的距离可变，从而达到可以调整工作机构，e杆形式上代表工作颚板
14
曲柄力矩计算
• 单摆颚式破碎机：
首先要先算得摇杆机构的最大受力：【(210X10^6)X(3.75X10^-2)X(2)】/3=5250kN 接下来按照图中标注，又由于简摆是有多个连杆机构，忽略机械损失，对于连接动颚板的第一个连杆所需要传递的最大力矩就是曲柄的输出力矩：由绘图软件可以直接分析出动颚板与连杆的夹角在极限位置时的角度为62.22 可得理想力矩为：【5250/(sin62.22)】X【3Xsin62.22】=
的活动及连接简单认识
• 对题目进行分析，试图解决题目要求 1）依据设计数据和设计要求，确定各构件的运动尺寸，绘制机构运动简图，并分析组成机构的基本杆组 2）假设挤压压强由零到最大线性增加，并设石料对颚板的压强均匀分布在颚板有效工作面上，在不考虑各处摩擦、构件重力和惯性力的条件下，分析曲柄所需的驱动力矩 3）试根据设计的基本尺寸，绘制确定的运动简图，实体运动仿真模型 4）试确定绘制机械运动位移，速度，加速度图像 5）编写使用说明书
13
曲柄力矩计算
• 复摆颚式破碎机：
按照前图的标注，结合题目所给数据，对曲柄进行受力分析，以及受力计算工作颚板的最大压强为210Mpa 工作颚板的面积为150X250=37500（mm^2）也就是3.75X10^-2（m^2）根据工作力矩计算曲柄的最大输出力矩 (210X10^6)X(3.75X10^-2)X(2)=1.575X10^7(N·m) 当然这一计算是忽略了机械损失的一般复摆颚式破碎机的整体机械效率约为 72.5%~76.5%，网页查询结果如此，无从考证如此我们可以得到电动机的正常工作输出力矩应为 2.1X10^7(N·m)
10
相关计算
11
最终可得数标注
由于题目限制条件很少，因此图中标注以整数为宜
曲柄力矩计算
• 如果只计算理想力矩，即忽略机械损失的
理想情况，我们可以通过反向思维提出质疑：单摆和复摆在理想状态下输出同样的力也就需要同样的力矩输入，即它们的曲柄力矩是相同的：颚板等效受力点受力大小X受力点到转轴距离接下来可以试试计算
• 总结课程设计过程中的思想
2
复摆颚式破碎机
• 复摆式颚式破碎机的结构示
意图。图中连杆2具有扩大衬套c，套在偏心轮1上，1 与带轮轴A固联，并绕其轴线转动。摇杆3在C、D两处分别与连杆2和机架相联。连杆2（颚臂）上装有承压齿板a，石料填放在空间b中，压碎的粒度用楔块机构4调整。弹簧5用以缓冲机构中的动应力。
1.575X10^7(N·m)
15
曲柄力矩计算
• 由以上计算过程我们就可以看出在理想状态下，
单摆和复摆颚式破碎机的粉碎效果是等同的，当然，既然存在两种破碎机构，也就存在各自的优缺点：复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。
