IDC-综合布线施工及工艺要求PPT精品文档

•9
布线工艺——配线架安装及端接
分配线架挂墙安装时，下端应高于0.3 米，上端应低于2 米；配线架挂墙安装时应保证垂直，垂直偏差度不得大于3mm；分配线间配线架采用壁挂式机柜包装；机柜垂直倾斜误差不应
大于3 mm，底座水平误差每平方米不大应于2mm; 系统端接前应确认电缆和光缆敷设已经完成，配线间土建及装
•4
线路施工
网络线压接技术采用EIA / TIA 568b 标准 5类线最长不超过95米，若距离过长需加装中继设备，不可
直接接延长线制作水晶头时需确保夹合处咬在外皮上，以防松脱所有网络线需经过福禄克测试，并提供测试报告供验收所有线路应有桥架、线槽、线管或压条保护，严禁裸线所有桥架、线槽、管或压条遇转弯时，仅能90 度或135 度
转弯, 特殊情况视现场而定网络线不得与电源线收在同一桥架内，除非桥架中有分隔板
•5
机柜施工
线路进入机柜，应走桥架, 如无桥架连接机柜, 线路离开桥架后应予以捆扎整齐再进入机柜
机柜内布线应务求整齐，线路应予以标示机柜后方整线，应遵循网络线在左，电源线在右原则，切忌
混杂整在一起设备装置于机柜中，应注意散热
信息插座安装在墙体上时，宜高出地面30cm;
信息插座安装完毕后应立即依照平面图在面板上做好编号。
•11
布线工艺——标识及美观
电缆标识:电缆与光缆是信息传导的主体介质，特别是在主干网中。在信息点量较大的网络中，电缆有明确的标识，可为网络管理以及将来的扩容带来方便。
信息口标识:信息口的标识要能让用户从中尽可能多地得到有关信息，如是数据端口还是语音端口，线路和去向等。在大的工程中，最好有统一的编号标准。
•6
布线工艺——水平电缆敷设

第5章综合布线施工技术PPT课件

第2页/共119页
5.1 综合布线系统工程施工的依据和文件
国内大多数的综合布线系统工程均采用国外厂商所提供的产品，因此工程的设计及其安装绝大部分都是由国外厂商或代理商直接组织实施，由于产品的技术特点或产品结构上存在着在区别，施工过程中我们发现具体设计和施工以及与房屋建筑的互相融合方面存在一些问题，为此我国主管建设部门联合其他相关单位组织编制和批准发布了一批有关综合布线系统工程设计和施工的规范，为我国智能化建设和智能化小区的综合布线系统工程提供重要的依据和法规。
第15页/共119页
2.总结材料主要有：（1）开工报告；（2）布线工程图；（3）施工过程报告；（4）测试报告；（5）使用报告；（6）工程验收所需的验收报告。
第16页/共119页
5.3 综合布线系统工程施工准备
施工前的准备工作主要包括技术准备、施工前的环境检查、施工前的设备器材及施工工具检查、施工组织准备等环节。
第19页/共119页
表5-4 技术交底参考表格
施工技术交底年月日
工程名称
内容：
工程项目
项目技术负责人：
施工组：
第20页/共119页
（4）编制施工方案。（5）编制工程预算。 2. 人力资源准备（1）组织机构设置
工程组织机构组成图（2项）目职经责理分工
技术主管施工主管财务主管质量安全主管施工组
4.对工程单位新增加的点要及时在施工图中反映出来。
第11页/共119页
5.对部分场地或工段要及时进行阶段检查验收，确保工程质量。
6.制订工程进度表。在制订工程进度表时，要留有余地，还要考虑其他工程施工时可能对本工程带来的影响，避免出现不能按时完工、交工的问题。因此，建议使用管理指派任务表、工程施工进度表，见表5-2、表5-3。

综合布线ppt课件

按照有无屏蔽层分类
双绞线分为屏蔽双绞线与非屏蔽双绞线
按照频率和信噪比进行分类
双绞线分类
序列标准
序列标准
EIA/TIA 568A的线序定义依次为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 EIA/TIA 568B的线序定义依次为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
双绞线连接件
绞线连接线主要以配线架和信息插座为主：
基本结构
基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。光缆由加强芯和缆芯、护套和外护层3部分组成。缆芯结构有单芯型和多芯型两种：单芯型有充实型和管束型两种；多芯型有带状和单位式两种。外护层有金属铠装和非铠装两种
基本结构传输距离表
3.5布线的工艺要求
用1、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。 2、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线 3、导线间和导线对地间电阻必须大于0.5MΩ，使用兆欧表测试。 4、各弱电子系统均用星型结构。 5、进线穿线管2~3根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。 6、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。 7、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。 8、暗管直线敷设长度超过30米时，中间应加装过线盒。 9、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。连续弯曲超过2次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通等。 10、暗管弯曲半径不得小于该管外径的6~10倍。 11、在暗管孔内不得有各种线缆接头。 12、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。 13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。 14、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。 15、暗盒均应该加装螺接以保护线路

综合布线技术与施工：综合布线系统工程施工23页PPT

45、法律的制定是为了保证每一个人自由发挥自己的才能，而不是为了束缚他的才能。—— 罗伯斯庇尔
61、奢侈是舒适的，否则就不是奢侈。——CocoCha nel 62、少而好学，如日出之阳；壮而好学，如日中之光；志而好学，如炳烛之光。 ——刘向 63、三军可夺帅也，匹夫不可夺志也。 ——孔丘 64、人生就是学校。在那里，与其说好的教师是幸福，不如说好的教师是不幸。 ——海贝尔 65、接受挑战，就可以享受胜利的喜悦。——杰纳勒尔·乔治·S·巴顿
综合布线技术与施工：综合布线系统工程施工
41、实际上，我们想要的不是针对犯罪的法律，而是针对疯狂的法律。 ——马克·吐温 42、法律的力量应当跟随着公民，就像影子跟随着身体一样。— —贝卡利亚 43、法律和制度必须跟上人类思想进步。— —杰弗逊 44、人类受制于法律，法律受制于情理。— —托·富勒
谢谢！Leabharlann

综合布线技术与施工完整版ppt课件全套教程(最新)

5．PSNEXT（Power Sum Cross-talk）综合近端串扰表明四对线缆中三对线缆传输信
号时对另一对在近端所造成影响的叠加。
综合布线工程
6．ELFEXT：（Equal Level Far End Cross-talk）等效远端串扰是从远程发射端对相邻线产生的不良
干扰信号，对近端进行测量所得到的结果。这个值是计算出来的而不是测量出现来的，所以加上“等效” 两字。其实质就是信噪比。 7．PSELFEXT （Power sum ELFEXT）
超5类双绞 200
线
MHz
6类双绞线
250 MHz
7类双绞线 600
MHz
最高传输速率
10 Mbps
100 Mbps
1000 Mbps 1000 Mbps
主要应用语音和 10Mbps的以太网语音 100 BASE-T以太网
1000 BASE-T
10G BASE-T
最大网连接器采段长度用形式
综合布线工程
11．Delay Skew 传输时延差是不同线对的传输时延的差值，以传输时
延的最小值为基准点，其余线对的时延与之的差值即为传输时延差。 12．Channel Link：
信道（Channel）是从发送输出端到接收输入端之间传送信息的通道。综合布线系统中的有线信道和链路如下图，从下图中可看出信道不包括两端设备。
计算机网络专业核心课程
综合布线工程
综合布线的含义
❖ 1.综合布线的含义综合布线系统是一个用于语音、数据、影像和其他
信息技术的标准结构化布线系统。综合布线系统与智能大厦的发展紧密相关，是智能
大厦的实现基础。智能大厦一般包括：楼宇管理自动化系统（楼宇自

《综合布线施工》课件

综合布线的优点
解释综合布线相比传统布线的优势，如灵活性和求
介绍综合布线的基本要求，包括带宽需求和信号传输质量。
布线设计原则
探讨综合布线设计的基本原则，如合理布线路径和分段布置。
布线区域规划
介绍布线区域的规划原则和考虑因素，如机房位置和交叉连接需求。
三、实施步骤
展示一家企业办公楼的综合布线设计和实施案例。
数据中心综合布线案例
介绍一个高密度数据中心的综合布线方案和成功实施。
城市智慧交通综合布线案例
说明一个城市智慧交通综合布线的实际案例及其影响。
六、总结与展望
综合布线的现状与发展趋势
对综合布线在当前行业中的现状进行总结，并展望其未来的发展趋势。
1 环境要求
2 施工人员要求
阐述综合布线施工所需的环境要求，如温度和湿度条件。
详细描述综合布线施工所需的人员技术要求和培训建议。
3 施工流程
4 施工注意事项
总结综合布线施工的流程步骤，以及各个步骤的关键注意事项。
提供综合布线施工中需要特别注意的事项，如布线路径保护和质量控制。
五、案例展示
局域网综合布线案例
《综合布线施工》PPT课件
本PPT课件将全面介绍综合布线施工的技术要点和案例展示，帮助大家了解综合布线的背景、设计原则、实施步骤及施工要点，并展望其未来发展。
一、背景介绍
综合布线概述
介绍综合布线的定义、作用和重要性。
综合布线的应用领域
探究综合布线在不同领域中的广泛应用，如企业办公、数据中心和智慧交通。
1
网络规划
详细阐述在综合布线施工前进行的
网络设备选型
2
网络规划工作，如需求分析和容量评估。

《综合布线施工规范》课件

更改。
管槽连接处
管槽连接处应平整、牢固，密封性能良好，防止渗水、漏水现象发生
。
管槽固定
管槽固定应牢固，防止晃动和脱落。
线缆敷设质量控制
线缆规格
线缆规格应符合设计要求，线径、芯数、颜色等应符合标准。
线缆弯曲半径
线缆弯曲半径应符合规范要求，避免过度弯曲导致线缆损坏。
线缆敷设路径
线缆敷设路径应符合施工图纸要求，不得随意更改。
05 施工安全规范
施工过程中的安全防护措施
工人安全培训
所有参与施工的人员必须接受安全培训，了解施工过程中的安全
风险和防护措施。
安全装备使用
施工人员必须佩戴安全帽、手套、安全鞋等必要的安全装备，确保个人安全。
作业现场安全检查
定期对施工现场进行安全检查，及时发现并排除安全隐患。
施工现场的消防安全措施
或损坏。
信息插座安装规范
确定信息插座位置
根据施工图纸和现场情况，确定信息插座的安装位置，确保信息插座的布局合理、方便使用。
信息插座规格选择
根据设计要求选择合适的信息插座规格，确保信息插座的性能和传输能力符合标准。
信息插座面板安装
按照施工规范要求，采用合适的方式安装信息插座面板，确保面板稳固、平整。
是整个综合布线系统的核心，负责连接各个楼层或区域的水平子系统和垂直子系统。
设备间子系统
用于安装服务器、路由器、交换机等设备的空间，是建筑物内各种信息系统的核心。
管理区子系统
对各个子系统进行管理和维护，包括配线架、跳线、标签等。
综合布线系统的应用场景
智能建筑
综合布线系统是智能建筑中信息传输系统的重要组成部分，支持楼宇自动化、安防监控、广播音响等系统的信息传输。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

作区为0.3～0.6m；光缆在设备端预留长度一般为5～10m。水平线缆敷设时，两端应做好标签，填好放线记录表；所有的水平线缆敷设工作最好在吊顶施工前完成；所有线缆不应外露。
5
布线工艺——垂直主干敷设
垂直主干敷设时一定要避免因电缆自重使电缆受到过大的拉力；垂直主干自上而下敷设时，每隔三层须将电缆全部抽回楼面，绑
5
布线工艺——光缆敷设
光缆的弯曲半径应至少为光缆外径的15 倍，在施工过程中应至少于20 倍；
布放光缆时，光缆盘转动应与布放速度同步，光缆索引的速度一般每分钟15 米；
布放光缆时，光缆出盘处要保持松弛的弧度，并保留缓冲的余量，又不宜过多，避免光缆出现背扣；
光缆在两端预留长度为5-10 米；敷设光缆时应做好标签，并填好放线记录；所有光缆不应外露。
扎好上面的电缆后再向下敷设；垂直线槽中敷设主干电缆时，每隔1.5-2 米应绑扎固定，水平电
缆在垂直线槽中敷设时应每20 根绑扎一捆，然后每隔1.5-2 米进行绑扎固定。主干电缆弯曲半径为电缆外径的10 倍，在线槽中排布整齐，电缆在绑扎时松紧适度，不可绑扎得过紧；垂直主干在两端预留5-6 米；敷设垂直主干时应做好标签，并填好放线记录；所有线缆不应外露
5
线路施工
网络线压接技术采用EIA / TIA 568b 标准 5类线最长不超过95米，若距离过长需加装中继设备，不可
直接接延长线制作水晶头时需确保夹合处咬在外皮上，以防松脱所有网络线需经过福禄克测试，并提供测试报告供验收所有线路应有桥架、线槽、线管或压条保护，严禁裸线所有桥架、线槽、管或压条遇转弯时，仅能90 度或135 度
1对—白兰 2对—白桔 6对—红兰 7对—红桔 11对—黑兰 12对—黑桔 16对—黄兰 17对—黄桔 21对—紫兰 22对—紫桔
3对—白绿 4对—白棕 5对—白灰 8对—红绿 9对—红棕 10对—红灰 13对—黑绿 14对—黑棕 15对—黑灰 18对—黄绿 19对—黄棕 20对—黄灰 23对—紫绿 24对—紫棕 25对—紫灰
5
布线工艺——水平电缆敷设
在敷设之前，先检查所有管槽是否已经完成并符合要求，路由及拟安装信息口的位置是否与设计相符；
核对电缆的规格和型号；在管里穿线时，每米的拉力不能超过7 公斤，必要时可在管内加
少量滑石粉以减少线揽与管内壁之间的磨察；水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉；布线事不能伤保护套和踩踏线缆；水平线缆在交接间、设备间对绞电缆预留长度一般为3～6m，工
5
线架背面走线图
注意线路走线需捆扎整齐
5
线架正面走线图
注意每根线都需有单独标识，走线需均匀
5
交换机正面走线图
跳线需整齐，不可出现飞线
5
电话线架正面走线图
线路需明确，每个端口需有标示
5
服务器背面走线图
网络与电源线需左右分开，避免辐射干扰
5
机柜走线对比图
不标准
标准
5
各类线标识
修工程完工完成，具有洁净的环境和良好的照明条件，配线架已安装好，核对电缆编号无误；剥除电缆护套时应采用专用电缆开线器，不得刮伤绝缘层，电缆中间不得产生断接现象；端接前须准备好配线架端接表，电缆端接依照端接表进行。
5
布线工艺——信息插座安装
信息插座安装前必须确认所有装修工作完成，核对信息口编号是否有误；所有信息插座按标准进行卡接；
5
布线工艺——配线架安装及端接
分配线架挂墙安装时，下端应高于0.3 米，上端应低于2 米；配线架挂墙安装时应保证垂直，垂直偏差度不得大于3mm；分配线间配线架采用壁挂式机柜包装；机柜垂直倾斜误差不应
大于3 mm，底座水平误差每平方米不大应于2mm; 系统端接前应确认电缆和光缆敷设已经完成，配线间土建及装
5
机柜外部进线
外部进线需走线槽进机柜的线路需安装高架走线槽，避免直接
接触地板
5
参考实例图片
5
参考实例图片
5
参考实例图片
5
面板标识
5
线缆标识
A1：字符“TO”或“→” 其中S1~S3：为标签近端的设备，D1~D3为标签远端的设备。所以一条线缆两端标识的上下两行正好是“颠倒”的。
信息插座安装在墙体上时，宜高出地面30cm;
信息插座安装完毕后应立即依照平面图在面板上做好编号。
5
布线工艺——标识及美观
电缆标识:电缆与光缆是信息传导的主体介质，特别是在主干网中。在信息点量较大的网络中，电缆有明确的标识，可为网络管理以及将来的扩容带来方便。
信息口标识:信息口的标识要能让用户从中尽可能多地得到有关信息，如是数据端口还是语音端口，线路和去向等。在大的工程中，最好有统一的编号标准。
转弯, 特殊情况视现场而定网络线不得与电源线收在同一桥架内，除非桥架中有分隔板
5
机柜施工
线路进入机柜，应走桥架, 如无桥架连接机柜, 线路离开桥架后应予以捆扎整齐再进入机柜
机柜内布线应务求整齐，线路应予以标示机柜后方整线，应遵循网络线在左，电源线在右原则，切忌
混杂整在一起设备装置于机柜中，应注意散热
综合布线施工及工艺要求（参考）
5ቤተ መጻሕፍቲ ባይዱ

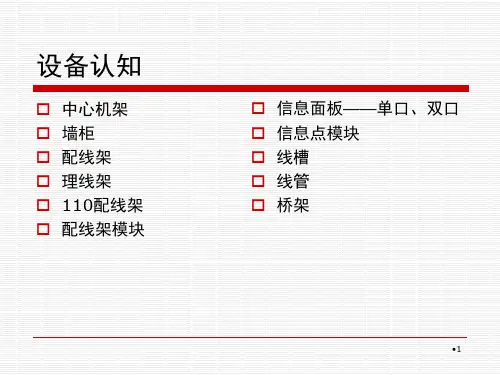

设备认知
中心机架墙柜配线架理线架 110配线架配线架模块
信息面板——单口、双口信息点模块线槽线管桥架
5
双绞线——T568B
5
双绞线——交叉线
5
大对数语音电缆线序
基本以25对为基本单元，线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，即所有的线对1～25对的排序为白蓝、白橙、白绿、白棕、白灰;红蓝、红橙、红绿、红棕、红灰;……紫蓝、紫橙、紫绿、紫棕、紫灰。
5
机柜配置分布图
单机柜配置：机柜整体区分服务器、网络、通讯3部分通讯集中在机柜下部，包括PBX/VOIP 网络集中在机柜中部，包括交换机、防火墙服务器集中在机柜上部，可根据实际情况摆
放
双机柜配置：网络、通讯与服务器机柜分别应用设备之间建议预留1U空间，以利散热
