综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪,包括:机房装修、机房供电、机房空调、接地;1)电源:机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。
2)环境要求温度满足:10~30°C相对湿度满足:20-80%4)网络规划已经建设单位批准。
包括:网络拓扑结构;设备安装位置已确定;综合布线系统的点表及设备等均已确定;1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法:(2)在综合布线系统施工前的准备工作,从用户的调研需求及优化、深化设计后,到确定最后的整体施工内容。
(3)系统的设备与材料的供应及运输、包装、仓储等准备工作,跟随深化设计的完善后,依各系统施工进度表次展开工作,保障施工的正常有序的进行。
(4)系统的线管敷设时应平直,不能产生扭曲和打圈现象,不得受到外力的损伤,线缆敷设的弯曲半径不小于此线缆直径的10倍。
当光缆和双绞线敷设在同一线槽地,光缆应放在最下面。
在垂直线槽中敷设时,每隔60cm应绑扎一下。
(5)系统线缆的两端应有统一的端子打印号码,字迹清楚、牢固。
(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内,以防损坏。
在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口,线缆中间不得剪断和接续。
当供应商确认需接续时应有专门的技术措施给予保证,光缆接续时应采用光协率计或其他仪器监视,使接续损耗达到最小,接续后应装入光缆接头护套或接头匣内。
(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点,衰耗值是否符合设计要求。
(9)线缆敷设时牵引力应适当,以防拉断线缆,当遇到较大阻力时应先查清原因,消除故障后再敷设。
尤其是光缆敷设时,光纤的牵引端应做好技术处理,牵引力应施加在强芯上,最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。
综合布线施工工艺标准综合布线施工工艺标准是指在建筑物内进行综合布线系统施工时所需遵循的技术规范和操作标准。
良好的综合布线施工工艺标准对于建筑物内部的通信、数据传输和电力供应等方面都具有重要意义。
本文将围绕综合布线施工工艺标准的相关内容进行详细介绍。
首先,综合布线施工应当符合国家相关标准和规范,包括但不限于《建筑电气工程施工质量验收规范》、《建筑电气工程施工及验收规范》等。
在施工过程中,应当严格按照相关标准进行操作,确保施工质量和安全。
其次,综合布线施工工艺标准要求施工人员具备专业的技术知识和操作技能。
施工人员应当熟悉综合布线系统的组成结构和工作原理,掌握布线材料和设备的使用方法,具备良好的施工实践经验。
在施工现场,施工人员应当严格按照标准操作流程进行施工,确保施工质量和安全。
另外,综合布线施工工艺标准要求施工现场应当保持整洁有序。
施工现场应当设置明确的安全警示标识,施工材料和设备应当摆放整齐,通道应当畅通无阻,确保施工现场的安全和施工作业的顺利进行。
此外,综合布线施工工艺标准还要求施工过程中应当严格按照施工图纸和设计要求进行施工。
在施工前,施工人员应当仔细阅读施工图纸和设计要求,了解施工任务和要求。
在施工过程中,应当严格按照设计要求进行布线、接线和安装等工作,确保施工质量符合设计要求。
最后,综合布线施工工艺标准还要求施工完成后应当进行验收和测试。
验收应当包括外观质量检查、接地电阻测试、绝缘电阻测试、网络连接测试等内容。
通过验收和测试,确保综合布线系统的安全可靠性和稳定性。
总之,综合布线施工工艺标准对于建筑物内部的通信、数据传输和电力供应等方面具有重要意义。
只有严格遵循相关标准和规范,确保施工质量和安全,才能保障综合布线系统的正常运行和长期稳定性。
以上就是关于综合布线施工工艺标准的相关内容介绍,希望对您有所帮助。
大楼综合布线工程施工方案一、项目概述大楼综合布线工程是指在大型建筑物内,通过铺设电线、光纤等,并设置相应的插座、网络端口等设施,实现电力、通信和数据等多种功能的布线系统。
这项工程是大楼建设和运营中至关重要的一环,直接关系到大楼内部各种设备和中央控制系统的正常运行。
本文将针对大楼综合布线工程的施工方案和具体要求作出详细介绍。
二、工程内容和要求1. 电力布线:包括供电线路以及各种插座和配电箱的布置。
电力布线必须符合国家建筑电气设计规范,确保安全可靠。
布线材料选用规定规格的电线,并按照工程图纸的要求进行布置,所有接头需采用安全可靠的连接方式,并保证电气接地符合规范。
2. 通信布线:包括电话线路、网络线路、传真线路等的布设。
通信布线需要根据大楼的使用需求和规划情况,按照相关标准进行布置。
网络线路要满足宽带接入和高速传输的要求,电话线路要能够满足通话质量和通信稳定性的要求。
3. 安防布线:包括监控摄像头、入侵报警、门禁系统等设备的布置。
安防布线必须考虑到大楼的结构和功能布局,确保监控设备的全面覆盖和报警设备的可靠性。
4. 照明布线:包括公共区域和办公区域的照明设备的布置。
照明布线需要满足照明亮度和照明效果的要求,同时考虑能耗节约和照明设备寿命的问题。
5. 控制系统布线:包括智能化控制系统、楼宇自控系统等的布置。
控制系统布线需要与大楼的机电设备协调配合,实现楼宇设备的集中控制和运行管理。
6. 数据中心布线:如果大楼内设有数据中心,则需要专门考虑数据中心的布线需求,确保数据传输的安全和稳定。
7. 绿色布线:在整个布线工程中,需要考虑绿色环保的要求,选择符合国家环保标准的材料和设备,确保施工过程的环境友好和施工结果的能源节约。
8. 其他布线:根据大楼的具体功能和使用需求,可能还需要考虑其他类型的布线,如音视频布线、空调控制布线等。
三、施工方案1. 施工前的准备工作1.1 项目准备在正式启动施工前,需完成项目经理、主管工程师等负责人的聘请,并进行相关资质手续的办理。
SGBZ-0704 综合布线系统安装施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《建筑与建筑群综合布线系统工程验收规范》GB/T50312-20001、范围本工艺标准适用于建筑物内楼宇自动化控制用综合布线系统安装工程。
2、施工准备2.1材料要求:2.1.1对绞电缆和光缆型号规格、程式、形式应符合设计的规定和购销合同的规定。
电缆所附标志、标签内容应齐全、清晰。
电缆外护套须完整无损,电缆应附有出厂质量检验合格证,并应附有本批量电缆的性能检验报告(注:电缆标志内容:在电缆的护套上约以1m的间隔标明生产厂厂名或代号及电缆型号规格,必要时还标明秤年份。
标签内容:电缆型号规格,生产厂厂名或专用标志,制造年份、电缆长度)。
2.1.2钢管(或电线管)型号规格,应符合设计要求,壁厚均匀,焊缝均匀,无劈裂,砂眼,棱刺和凹扁现象。
除镀锌管外其它管材需预先除锈刷防腐漆(现浇混凝土内敷钢管,可不刷防腐漆,但应除锈)。
镀锌管或刷过防腐漆的钢管外表完整无剥落现象,并有产品合格证。
2.1.3管道采用水泥管块时,应符合邮电部《通信管道工程施工及验收技术规范》(YDJ39—90)中相关规定。
2.1.4金属线槽及其附件:应采用经过镀锌处理的定型产品。
其型号规格应符合设计要求。
线槽内外应光滑平整,无孔不入棱刺,不应有扭曲、翘边等变形现象,并应有产品合格证。
2.1.5各种镀锌铁件表面处理和镀层应均匀完整,表面光洁,无脱落、气泡等缺陷。
2.1.6接插件:各类跳线、接线排、信息插座、光纤插座等型号规格,数量应符合设计要求,其发射、接收标志明显,并应有产品合格证。
2.1.7配线设备,电缆交接设备的型号规格应符合设计要求,光电缆交接设备的编排及标志名称应与设计相符。
各类标志名称统一,标志位置正确、清晰。
并应有产品合格证及相关技术文件资料。
2.1.8电缆桥架、金属桥架的型号规格、数量应符合设计要求,金属桥架镀锌层不应有脱落损坏现象,桥架应平整、光滑、无棱刺,无扭曲、翘边、铁损变形现象,并应有产品合格证。
综合布线系统施工工艺系统安装①安装流程图:布线系统安装流程内容详见图:②线缆敷设在该阶段工程实施,专业公司需按照专业施工规范要求,但不仅限以下内容进行:★垂直线槽中,每隔1m-2m在线槽上捆扎一下。
★每一根线缆两端统一编号,编号标签统一打印。
★线缆在终端出口处拉出不小于30cm的接线余量,盘好放在预埋盒内。
防止其它工序施工时损坏线缆。
★布线时遇到阻力较大时不用力过猛,防止线缆芯线拉断。
★布线缆时从配线柜至终端出口,线缆中间任何地方不得剪断和接续。
③信息插座安装按以下安装要求但不仅限于如下内容进行施工:★安装在墙体上,需结合装修要求,确定安装位置,如地面采用活动地板时,应加上活动地内净高尺寸。
★信息插座底座的固定方法采用扩张螺钉方式。
★固定螺丝需拧紧,不产生松动现象。
★按照设备厂商的安装指导书进行设备的接线、安装。
④设备安装控制点系统设备安装控制点内容详见表:按其控制点要求内容但不仅限于其内容组织。
设备安装控制点⑤缆线的端接专业公司需按以下要求但不仅限于如下内容进行施工:★缆线在终端前必须检查标签颜色和数字含义,并按顺序终端。
★缆线中间不得产生接头现象。
★缆线终端应符合设计和厂家安装手册要求。
★剥除护套均不得刮伤绝缘层,应使用专用工具剥除。
⑥系统接地在安装的机架、配线设备及金属钢管、桥架与接地体间保持良好的连接,压接牢固。
系统测试关键控制点专业公司需按以下要求但不仅限于如下内容进行组织。
①光纤测试★测试前对光纤连接器查头、插头进行洁净处理,测试仪设置衰减量阈值。
★测试仪在850nm和1300nm波长下进行A—B方向衰减测试。
★换向重复操作,进行B-A方向衰减测试。
②电缆测试对于布线电缆,逐条进行连通性和指标测试, 专业公司需采用国家认证产品厂家认可的测试仪进行线路性能测试。
从而确认水平电缆、分配线架、设备连接电缆、信息模块和终端连线等部分的信息传输性能和指标,保证整个布线系统有良好的性能,为今后的高速信息传输打下基础,在此阶段过程中作好有关资料。
简述综合布线工程施工应该遵循的基本要求
综合布线工程是建筑物内部电力、通讯、安防等设施的重要组成部分。
为了确保综合布线工程的质量,施工应遵循一定的基本要求。
下面就
一步步来简述综合布线工程施工应该遵循的基本要求。
第一步:布线规划
综合布线工程施工前必须进行充足的布线规划,包括室内布线设计和
设备位置规划。
室内布线设计要满足电力、通讯、安防等设施的通信
需求和未来的扩展需求。
设备的位置也要考虑好,保证设备的运行和
维护都能顺利实现。
第二步:施工材料的选用
综合布线工程的施工材料选择应当遵循质量可靠、性能优良、耐用耐
腐蚀的原则。
例如,电缆的选用要考虑电力负载、环境防水防火等因素。
网线的选择要考虑其带宽、传输速度以及耐用性等特点。
第三步:施工质量要求
综合布线工程的施工质量要求是关键。
如果安装不良,将影响设备的
使用寿命甚至造成电气火灾等危险。
因此,施工应遵循标准规范,注
意布线走线、接口连接和设备固定等细节。
第四步:验收与维护
综合布线工程的施工完成后,应严格按照验收标准进行验收。
同时,
还需要制定系统的维护保养计划,以保证设备的正常使用和运行。
总之,综合布线工程施工应遵循规范、经济合理、技术先进的原则,从而确保最终的施工效果。
只有在尊重这些基本要求的前提下,综合布线工程才能顺利实现,为建筑物内部提供更加稳定、高效、智能的服务。
综合布线施工方案一、综合布线技术要求1.布线系统分类:根据传输介质的不同,将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。
2.布线系统结构:布线系统由用户设备接入区、水平布线区和垂直布线区组成。
设备接入区是用户设备与布线系统连接的区域;水平布线区是指连接设备接入区和主线区的水平布线;垂直布线区是指连接主线区和机房之间的垂直布线。
3.布线系统标准:按照相关标准和规范进行综合布线设计和施工,确保布线系统的可靠性、稳定性和扩展性。
4.布线系统要求:布线系统的损耗和串扰要低,带宽要宽,安全性要高,施工工艺要规范。
二、综合布线施工步骤1.工程准备阶段:包括施工队伍的组建、工程人员的培训和相关施工材料的采购。
2.布线系统设计:根据建筑物的结构和用户的需求,制定综合布线系统设计方案,并编制相关施工图纸。
3.施工前的准备工作:包括现场勘测和环境预处理,确保施工条件符合要求。
4.安装主线桥架:根据设计要求,在建筑物内安装主线桥架,确保布线系统的结构和位置。
5.安装水平布线:根据设计要求,在主线桥架上安装水平布线,包括电力线路、通信线路和数据线路等。
6.安装设备接入区:根据设计要求,在用户设备接入区域内安装终端设备和配线模块,完成设备与布线系统的连接。
7.安装垂直布线:根据设计要求,在机房和主线桥架之间安装垂直布线,包括电力线路、通信线路和数据线路等。
8.系统测试和调试:对布线系统进行功能测试和性能测试,确保布线系统的正常运行。
9.系统验收和交付:对布线系统进行验收和交付,包括验收测试和使用培训等。
10.施工总结和维护:对综合布线施工过程进行总结,并制定相应的维护计划,保证布线系统的稳定性和可靠性。
三、综合布线施工注意事项1.施工材料的选择:选择符合相关标准和规范要求的施工材料,确保施工质量。
2.施工人员的技能要求:施工人员要具备相应的综合布线施工技能,熟悉施工工艺和操作规程。
3.施工现场的管理:施工现场要进行严格的管理,确保施工过程的安全和规范。
综合布线工程施工的要求1. 施工前的准备工作在进行综合布线工程施工之前,施工方需要进行充分的准备工作。
首先要对施工现场进行勘测,了解建筑物的结构和布局,确定线路铺设的路径和方式。
其次要对布线材料和设备进行检查和确认,确保质量符合技术规范要求。
同时,施工方也需要制定详细的施工计划和施工方案,明确施工过程中的各项工作内容和责任分工。
2. 施工人员素质要求施工过程中的人员素质也是至关重要的。
施工人员应具备相应的专业知识和技能,能够熟练操作各种施工设备和工具。
同时,施工人员需要具备良好的团队合作意识和沟通能力,能够有效协调施工过程中的各项工作。
3. 施工现场安全要求在进行综合布线工程施工时,施工现场的安全要求必须得到重视。
施工方需要制定详细的施工安全规范和应急预案,确保施工人员和现场设备的安全。
同时,施工方还需要配备专业的安全监管人员,定期检查和评估施工现场的安全状况,及时处理安全隐患。
4. 施工材料和设备要求在综合布线工程施工中,所使用的材料和设备也是至关重要的。
施工方应选择符合国家标准和技术要求的优质材料,确保线路的稳定性和传输质量。
同时,施工设备也应具备先进的技术和性能,能够满足施工过程中的各项需求。
5. 施工过程控制要求在进行综合布线工程施工时,施工方需要严格控制施工过程,确保施工质量和进度。
施工管理人员应定期组织施工人员进行技术培训和质量检查,及时解决施工中出现的问题和纠正错误。
同时,施工方还需加强与设计单位和监理单位的沟通和协作,确保施工符合设计要求和监理标准。
6. 施工验收和交付要求综合布线工程施工完成后,施工方需要进行全面的验收工作。
验收标准应符合相关的技术规范和合同要求,确保线路的质量和功能完好。
同时,施工方还需要对施工现场进行清理和整理,保持施工现场的整洁和安全。
最后,施工方将整理施工记录和相关资料,与业主方进行交接,完成整个综合布线工程的交付工作。
总的来说,综合布线工程施工的要求涉及多个方面,包括施工前的准备工作、施工人员素质、施工现场安全、施工材料和设备、施工过程控制以及施工验收和交付等。
第1篇一、项目概述1. 项目背景随着信息技术的飞速发展,现代建筑对通信系统的需求日益增长。
综合布线系统作为现代建筑中信息传输的基础设施,其质量直接影响到建筑物的信息化水平。
本方案旨在为某建筑物提供一套高效、可靠的综合布线系统,以满足未来信息传输的需求。
2. 项目目标(1)确保综合布线系统的安全、稳定、高效运行;(2)满足各类信息传输需求,包括语音、数据、视频等;(3)便于维护和管理;(4)符合国家相关标准和规范。
二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构,由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。
2. 系统选型(1)线缆:采用六类非屏蔽双绞线(Cat6),满足1000Mbps传输速率;(2)插座:采用RJ45接口,确保信号传输质量;(3)配线架:采用19英寸标准机架,便于管理和维护;(4)跳线:采用6类跳线,确保信号传输的稳定性;(5)设备:选用知名品牌交换机、路由器等网络设备。
三、施工准备1. 施工组织(1)项目经理:负责整个项目的组织、协调和管理工作;(2)施工队伍:由具有丰富经验的电工、网络工程师等组成;(3)材料供应:确保各类材料及时、合格地供应;(4)施工设备:准备必要的施工设备,如线缆剪线机、剥线钳、测线仪等。
2. 施工材料(1)线缆:六类非屏蔽双绞线(Cat6);(2)插座:RJ45接口;(3)配线架:19英寸标准机架;(4)跳线:6类跳线;(5)设备:交换机、路由器等网络设备。
四、施工步骤1. 工作区子系统施工(1)确定信息点位置,进行点位放样;(2)安装信息模块,连接RJ45接口;(3)进行线缆连接,确保信号传输质量;(4)测试信息点,确保无误。
2. 水平布线子系统施工(1)确定水平布线路径,进行路径放样;(2)敷设线缆,确保线缆平整、无扭曲;(3)连接配线架,进行跳线;(4)测试水平布线,确保无误。
3. 管理子系统施工(1)确定管理区域,进行区域划分;(2)安装配线架,连接水平布线;(3)进行标签标识,便于管理和维护;(4)测试管理子系统,确保无误。

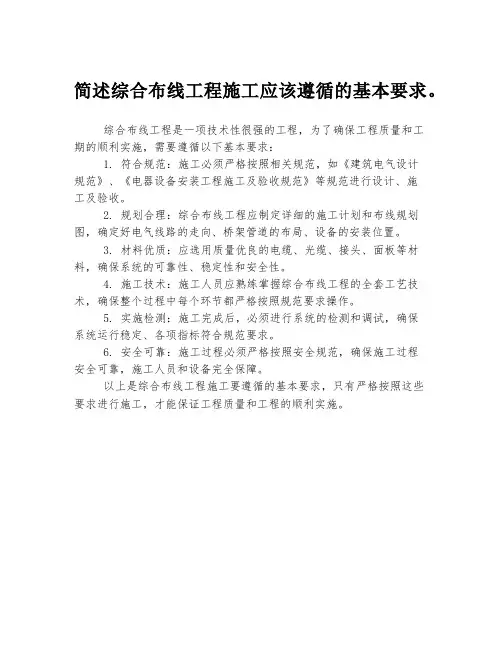

简述综合布线工程施工应该遵循的基本要求。
综合布线工程是一项技术性很强的工程,为了确保工程质量和工
期的顺利实施,需要遵循以下基本要求:
1. 符合规范:施工必须严格按照相关规范,如《建筑电气设计
规范》、《电器设备安装工程施工及验收规范》等规范进行设计、施
工及验收。
2. 规划合理:综合布线工程应制定详细的施工计划和布线规划
图,确定好电气线路的走向、桥架管道的布局、设备的安装位置。
3. 材料优质:应选用质量优良的电缆、光缆、接头、面板等材
料,确保系统的可靠性、稳定性和安全性。
4. 施工技术:施工人员应熟练掌握综合布线工程的全套工艺技
术,确保整个过程中每个环节都严格按照规范要求操作。
5. 实施检测:施工完成后,必须进行系统的检测和调试,确保
系统运行稳定、各项指标符合规范要求。
6. 安全可靠:施工过程必须严格按照安全规范,确保施工过程
安全可靠,施工人员和设备完全保障。
以上是综合布线工程施工要遵循的基本要求,只有严格按照这些
要求进行施工,才能保证工程质量和工程的顺利实施。
