综合布线施⼯规范与⼯艺 综合布线施⼯规范与⼯艺 ⼀、⼀般规定 1、本章适⽤于住宅单相⼈户配电箱户表后的室内强弱电电路布线及电器、灯具安装。

2、配电箱户表后应根据室内⽤电设备的不同功率分别配线供电；⼤功率家电设备应独⽴配线安装插座。

3、配线时，相线与零线的颜⾊应不同；同⼀住宅相线（L）颜⾊应统⼀，零线（N）宜⽤蓝⾊，保护线（PE）必须⽤黄绿双⾊线。

4、导线间和导线对地间电阻必须⼤于0.5MΩ。

5、各弱电⼦系统均⽤星型结构。

6、进线穿线管2~3根从户外引⼊家⽤信息接⼊箱。

出线穿线管从家⽤信息箱到各个户内信息插座。

所敷设暗管（穿线管）应采⽤钢管或阻燃硬质聚氯⼄烯管（硬质PVC管）。

7、直线管的管径利⽤率应为50%~60%，弯管的管径利⽤率应为40%~50%。

8、所布线路上存在局部⼲扰源，且不能满⾜最⼩净距离要求时，应采⽤钢管。

9、暗管直线敷设长度超过30⽶时，中间应加装过线盒。

10、暗管必须弯曲敷设时，其路由长度应≤15⽶，且该段内不得有S弯。

连续弯曲超过2次时，应加装过线盒。

所有转弯处均⽤弯管器完成，为标准的转弯半径。

不得采⽤国家明令禁⽌的三通四通等。

11、暗管弯曲半径不得⼩于该管外径的6~10倍。

12、在暗管孔内不得有各种线缆接头。

13、电源线配线时，所⽤导线截⾯积应满⾜⽤电设备最⼤输出功率。

14、电线与暖⽓、热⽔、煤⽓管之间的平⾏距离不应⼩于300mm，交*距离不应⼩于100mm。

15、穿⼊配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并⽤绝缘带包缠应均匀紧密。

16、暗盒均应该加装螺接以保护线路。

⼆、主要材料质量要求 1、电器、电料的规格、型号应符合设计要求及国家现⾏电器产品标准的有关规定。

①电源线：根据国家标准，单个电器⽀线、开关线⽤标准1.5平⽅毫⽶线，主线⽤标准2.5平⽅毫⽶线；空调插座⽤4毫⽶平⽅线； ②背景⾳乐线：标准2×0.3平⽅毫⽶线 ③环绕⾳响线：标准100-300芯⽆氧铜 ④视频线：标准AV影⾳共享线 ⑤⽹络线：超五类UTP双绞线 ⑥有线电视线：宽带同轴电缆 2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。

综合布线施工工艺标准综合布线施工工艺标准是指在建筑物内进行综合布线系统施工时所需遵循的技术规范和操作标准。

良好的综合布线施工工艺标准对于建筑物内部的通信、数据传输和电力供应等方面都具有重要意义。

本文将围绕综合布线施工工艺标准的相关内容进行详细介绍。

首先，综合布线施工应当符合国家相关标准和规范，包括但不限于《建筑电气工程施工质量验收规范》、《建筑电气工程施工及验收规范》等。

在施工过程中，应当严格按照相关标准进行操作，确保施工质量和安全。

其次，综合布线施工工艺标准要求施工人员具备专业的技术知识和操作技能。

施工人员应当熟悉综合布线系统的组成结构和工作原理，掌握布线材料和设备的使用方法，具备良好的施工实践经验。

在施工现场，施工人员应当严格按照标准操作流程进行施工，确保施工质量和安全。

另外，综合布线施工工艺标准要求施工现场应当保持整洁有序。

施工现场应当设置明确的安全警示标识，施工材料和设备应当摆放整齐，通道应当畅通无阻，确保施工现场的安全和施工作业的顺利进行。

此外，综合布线施工工艺标准还要求施工过程中应当严格按照施工图纸和设计要求进行施工。

在施工前，施工人员应当仔细阅读施工图纸和设计要求，了解施工任务和要求。

在施工过程中，应当严格按照设计要求进行布线、接线和安装等工作，确保施工质量符合设计要求。

最后，综合布线施工工艺标准还要求施工完成后应当进行验收和测试。

验收应当包括外观质量检查、接地电阻测试、绝缘电阻测试、网络连接测试等内容。

通过验收和测试，确保综合布线系统的安全可靠性和稳定性。

总之，综合布线施工工艺标准对于建筑物内部的通信、数据传输和电力供应等方面具有重要意义。

只有严格遵循相关标准和规范，确保施工质量和安全，才能保障综合布线系统的正常运行和长期稳定性。

以上就是关于综合布线施工工艺标准的相关内容介绍，希望对您有所帮助。

1、适用范围本标准适用于智能建筑工程中综合布线工程。

2、材料要求2.1 综合布线材料包括各类双绞线、同轴电缆、光纤、管路及相关的跳线等硬件设备。

2.2 工程所用缆线、管路等必须符合设计要求或合同规定。

2.3 各种型材、管材与铁件表面应光滑、平整，不得变形。

2.4 按照有无屏蔽层，双绞线分为屏蔽对绞线电缆（FTP）和非屏蔽对绞线电缆（UTP），按照铜线对数多少分大对数对绞电缆（常为25对或以上）和一般对绞线电缆（为4对8芯）。

2.5 对绞铜线的直径一般约为0.1-1mm，绞距为3.81-14cm，相邻对绞线扭绞长度约为1.27cm。

2.6 非屏蔽5类4对对绞电缆电气特性2.7 综合布线系统适用光缆2.8 对测试工具的测试精度、测试速度、故障诊断能力、测试类型、最大步长等指标要满足系统测试要求。

测试仪精度最低性能要求2.9 综合布线与其他干扰源的间距3、主要工具3.1 卡刀、网络测试仪、网线钳、光纤熔接机、光纤研磨机、纵向光纤剥离钳、光纤连接器压接钳、光纤划笔、切割机、锤子、螺丝刀、高登等4、 作业条件4.1 土建工程全部结束且预留孔洞、预埋件符合设计要求，预埋件安装牢固、强度合格。

4.2 机房、弱电竖井的施工已结束。

5、 操作工艺 工艺流程5.1 综合布线安装要求5.1.1桥架和槽道、管道安装要求5.1.1.1桥架和线槽的安装位置应符合施工图的规定，水平桥架和槽道的左右偏差不应超过50mm 。

5.1.1.2水平桥架及线槽水平度每米偏差不应超过2mm。

5.1.1.3垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm 。

5.1.1.4 线槽节与节间用接头连接，螺丝应拧紧。

两线槽拼接处水平度偏差不应超过2mm 。

5.1.1.5 当直线段桥架超过30m 或跨越建筑物时，应有伸缩缝。

其连接宜采用伸缩连接板。

5.1.1.6 线槽转弯半径不应小于其槽内的线缆最小允许弯曲半径的最大值。

5.1.1.7 线槽盖板应紧固。

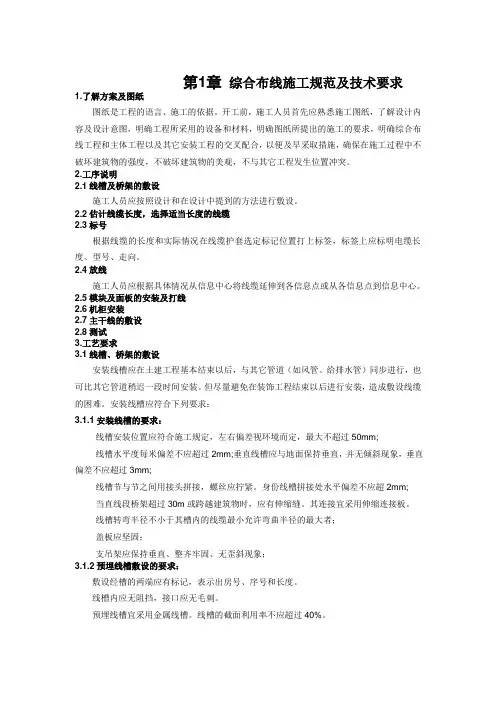

第1章综合布线施工规范及技术要求1.了解方案及图纸图纸是工程的语言、施工的依据。

开工前，施工人员首先应熟悉施工图纸，了解设计内容及设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工的要求，明确综合布线工程和主体工程以及其它安装工程的交叉配合，以便及早采取措施，确保在施工过程中不破坏建筑物的强度，不破坏建筑物的美观，不与其它工程发生位置冲突。

2.工序说明2.1线槽及桥架的敷设施工人员应按照设计和在设计中提到的方法进行敷设。

2.2估计线缆长度，选择适当长度的线缆2.3标号根据线缆的长度和实际情况在线缆护套选定标记位置打上标签，标签上应标明电缆长度、型号、走向。

2.4放线施工人员应根据具体情况从信息中心将线缆延伸到各信息点或从各信息点到信息中心。

2.5模块及面板的安装及打线2.6机柜安装2.7主干线的敷设2.8测试3.工艺要求3.1线槽、桥架的敷设安装线槽应在土建工程基本结束以后，与其它管道（如风管、给排水管）同步进行，也可比其它管道稍迟一段时间安装。

但尽量避免在装饰工程结束以后进行安装，造成敷设线缆的困难。

安装线槽应符合下列要求：3.1.1安装线槽的要求：线槽安装位置应符合施工规定，左右偏差视环境而定，最大不超过50mm;线槽水平度每米偏差不应超过2mm;垂直线槽应与地面保持垂直，并无倾斜现象，垂直偏差不应超过3mm;线槽节与节之间用接头拼接，螺丝应拧紧。

身份线槽拼接处水平偏差不应超2mm;当直线段桥架超过30m或跨越建筑物时，应有伸缩缝。

其连接宜采用伸缩连接板。

线槽转弯半径不小于其槽内的线缆最小允许弯曲半径的最大者；盖板应坚固；支吊架应保持垂直、整齐牢固、无歪斜现象；3.1.2预埋线槽敷设的要求：敷设经槽的两端应有标记，表示出房号、序号和长度。

线槽内应无阻挡，接口应无毛刺。

预埋线槽宜采用金属线槽。

线槽的截面利用率不应超过40%。

光缆与电缆同槽敷设时，应在暗槽内预置塑料子管，将光缆敷设在子管内使光缆和电缆分开布放。

综合布线施工工艺方法综合布线施工工艺方法总览：综合布线施工工艺方法是一种在建筑物内部安装和管理电缆、光缆和其他通信设备的方法。

它涉及到在建筑物内部进行布线和连接以提供高效的通信和网络服务。

本文将深入探讨综合布线施工的关键步骤、工艺流程、材料要求以及一些最佳实践等方面，以帮助读者更好地理解和应用这一技术。

第一段：综合布线施工工艺方法的关键步骤综合布线施工工艺方法的实施需要经历一系列的关键步骤。

需要进行布线规划和设计。

在这一阶段，施工团队需要评估建筑物的布线需求，包括电力、通信和网络等方面，并制定详细的布线方案。

接下来是材料采购和准备阶段，施工团队需要根据设计要求采购所需的电缆、光缆、连接器以及其他相关设备和工具。

施工团队将进入预布线和安装阶段，他们会根据设计方案的要求在建筑物内进行电缆和光缆的布线、连接器的安装等工作。

需要进行布线的测试和调试，以确保整个布线系统的正常运行。

这一过程需要使用专业的测试设备进行电缆的测量、连接器的测试以及整个系统的性能检测等。

第二段：综合布线施工工艺方法的工艺流程综合布线施工工艺方法的工艺流程一般包括以下几个环节。

首先是预布线，施工团队需要确定建筑物内的布线路径和连接点，并进行预布线以便后续的电缆和光缆的安装。

接下来是电缆和光缆的敷设和连接，施工人员需要根据设计方案将电缆和光缆敷设在预布线的路径上，并进行连接，以建立起整个布线系统的连通性。

然后是连接器的安装，施工团队需要将连接器安装在电缆和光缆的末端，以便网络设备的连接和管理。

最后是系统的测试和调试，施工人员需要使用测试设备对整个布线系统进行测试，以确保其性能和可靠性。

第三段：综合布线施工工艺方法的材料要求和最佳实践在进行综合布线施工工艺方法时，合适的材料选择和最佳实践是非常重要的。

首先是关于电缆和光缆的选择，应该根据建筑物内的通信需求和性能要求选择合适的电缆和光缆类型。

在电缆和光缆的敷设过程中要避免折弯、拉扯和损坏，以确保其传输性能。

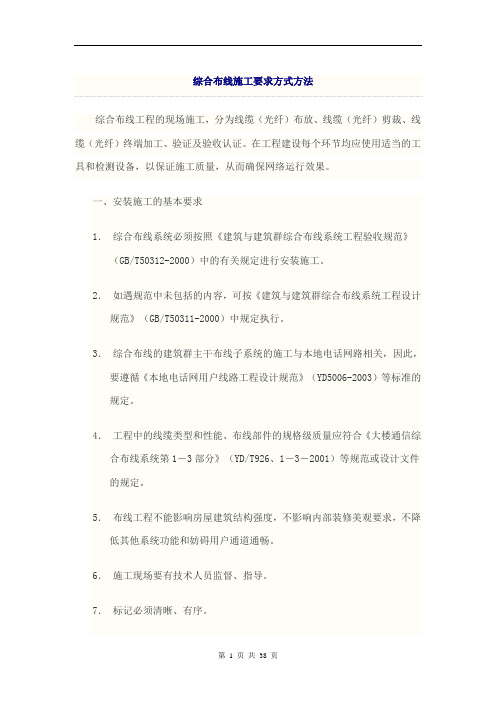

综合布线施工要求方式方法综合布线工程的现场施工，分为线缆（光纤）布放、线缆（光纤）剪裁、线缆（光纤）终端加工、验证及验收认证。

在工程建设每个环节均应使用适当的工具和检测设备，以保证施工质量，从而确保网络运行效果。

一、安装施工的基本要求1．综合布线系统必须按照《建筑与建筑群综合布线系统工程验收规范》（GB/T50312-2000）中的有关规定进行安装施工。

2．如遇规范中未包括的内容，可按《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）中规定执行。

3．综合布线的建筑群主干布线子系统的施工与本地电话网路相关，因此，要遵循《本地电话网用户线路工程设计规范》（YD5006-2003）等标准的规定。

4．工程中的线缆类型和性能、布线部件的规格级质量应符合《大楼通信综合布线系统第1－3部分》（YD/T926、1－3－2001）等规范或设计文件的规定。

5．布线工程不能影响房屋建筑结构强度，不影响内部装修美观要求，不降低其他系统功能和妨碍用户通道通畅。

6．施工现场要有技术人员监督、指导。

7．标记必须清晰、有序。

8．对布设完毕的线路，必须进行检查。

9．要布设一些备用线。

10．高低压线必须分开布设。

11．施工不损坏其他地上、地下管线或结构物。

二、施工工具综合布线工具有分为布放、剪裁、终端加工、测试仪器等，例如：⏹弯管器⏹斜口钳⏹扁口钳⏹钻、钻头⏹验证测试仪⏹钢锯⏹螺丝刀⏹牵引线⏹冲击工具⏹电缆夹、绑扎带⏹数据线剥线刀⏹数据线专用打线工具⏹RJ45、RJ11水晶头压接钳以下对一些专用工具作简要介绍：1．牵引线与弯管器建筑与建筑群综合布线系统工程设计与验收规范（GB/T50311-2000,GB/T50312-2000）要求：“配线子系统电缆宜穿管或沿金属电缆桥架敷设。

”同时应注意以下问题：⏹管线采用的材质⏹管线布设方式⏹管线的弯曲半径⏹管线的利用率（1）弯管器美国IDEAL公司74-031 铝合金弯管器采用带有刻度标记的手动弯管器，即经济又可靠，调整曲率形状极为方便、准确。

综合布线施工方案一、综合布线技术要求1.布线系统分类：根据传输介质的不同，将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。

2.布线系统结构：布线系统由用户设备接入区、水平布线区和垂直布线区组成。

设备接入区是用户设备与布线系统连接的区域；水平布线区是指连接设备接入区和主线区的水平布线；垂直布线区是指连接主线区和机房之间的垂直布线。

3.布线系统标准：按照相关标准和规范进行综合布线设计和施工，确保布线系统的可靠性、稳定性和扩展性。

4.布线系统要求：布线系统的损耗和串扰要低，带宽要宽，安全性要高，施工工艺要规范。

二、综合布线施工步骤1.工程准备阶段：包括施工队伍的组建、工程人员的培训和相关施工材料的采购。

2.布线系统设计：根据建筑物的结构和用户的需求，制定综合布线系统设计方案，并编制相关施工图纸。

3.施工前的准备工作：包括现场勘测和环境预处理，确保施工条件符合要求。

4.安装主线桥架：根据设计要求，在建筑物内安装主线桥架，确保布线系统的结构和位置。

5.安装水平布线：根据设计要求，在主线桥架上安装水平布线，包括电力线路、通信线路和数据线路等。

6.安装设备接入区：根据设计要求，在用户设备接入区域内安装终端设备和配线模块，完成设备与布线系统的连接。

7.安装垂直布线：根据设计要求，在机房和主线桥架之间安装垂直布线，包括电力线路、通信线路和数据线路等。

8.系统测试和调试：对布线系统进行功能测试和性能测试，确保布线系统的正常运行。

9.系统验收和交付：对布线系统进行验收和交付，包括验收测试和使用培训等。

10.施工总结和维护：对综合布线施工过程进行总结，并制定相应的维护计划，保证布线系统的稳定性和可靠性。

三、综合布线施工注意事项1.施工材料的选择：选择符合相关标准和规范要求的施工材料，确保施工质量。

2.施工人员的技能要求：施工人员要具备相应的综合布线施工技能，熟悉施工工艺和操作规程。

3.施工现场的管理：施工现场要进行严格的管理，确保施工过程的安全和规范。

综合布线工程施工的要求1. 施工前的准备工作在进行综合布线工程施工之前，施工方需要进行充分的准备工作。

首先要对施工现场进行勘测，了解建筑物的结构和布局，确定线路铺设的路径和方式。

其次要对布线材料和设备进行检查和确认，确保质量符合技术规范要求。

同时，施工方也需要制定详细的施工计划和施工方案，明确施工过程中的各项工作内容和责任分工。

2. 施工人员素质要求施工过程中的人员素质也是至关重要的。

施工人员应具备相应的专业知识和技能，能够熟练操作各种施工设备和工具。

同时，施工人员需要具备良好的团队合作意识和沟通能力，能够有效协调施工过程中的各项工作。

3. 施工现场安全要求在进行综合布线工程施工时，施工现场的安全要求必须得到重视。

施工方需要制定详细的施工安全规范和应急预案，确保施工人员和现场设备的安全。

同时，施工方还需要配备专业的安全监管人员，定期检查和评估施工现场的安全状况，及时处理安全隐患。

4. 施工材料和设备要求在综合布线工程施工中，所使用的材料和设备也是至关重要的。

施工方应选择符合国家标准和技术要求的优质材料，确保线路的稳定性和传输质量。

同时，施工设备也应具备先进的技术和性能，能够满足施工过程中的各项需求。

5. 施工过程控制要求在进行综合布线工程施工时，施工方需要严格控制施工过程，确保施工质量和进度。

施工管理人员应定期组织施工人员进行技术培训和质量检查，及时解决施工中出现的问题和纠正错误。

同时，施工方还需加强与设计单位和监理单位的沟通和协作，确保施工符合设计要求和监理标准。

6. 施工验收和交付要求综合布线工程施工完成后，施工方需要进行全面的验收工作。

验收标准应符合相关的技术规范和合同要求，确保线路的质量和功能完好。

同时，施工方还需要对施工现场进行清理和整理，保持施工现场的整洁和安全。

最后，施工方将整理施工记录和相关资料，与业主方进行交接，完成整个综合布线工程的交付工作。

总的来说，综合布线工程施工的要求涉及多个方面，包括施工前的准备工作、施工人员素质、施工现场安全、施工材料和设备、施工过程控制以及施工验收和交付等。

综合布线系统施工工艺与标准要求一、施工前的环境检查标准布线严格遵守建筑相关的布线安装工艺标准及当地有关部门的各项规定。

本项目应遵守的规定主要有：《通信光缆的一般要求》（GB/T7427）《建筑与建筑群综合布线系统工程设计规范》 ( GB/T 50311)在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工：1、交接间间、设备间、工作区土建工程已全部竣工。

房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运、门锁和钥匙齐全。

2、房屋预留地槽、暗孔、孔洞的位置、数量、尺寸均应符合设计要求。

3、对设备间铺设活动地板应专门检查，地板板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明书要求。

4、交接间、设备间应提供可靠的施工电源和接地装置。

5、交接间、设备间的面积，环境温、湿度均应符合设计要求和相关规定。

二、施工前的器材检验1、器材检验一般要求（1）施工前，施工单位应对工程所用线缆器材规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。

（2）经检验的器材应做好记录，对不合格证的器件应单独存放，以备核查与处理。

2、型材、管材与铁件的检验要求：（1）各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。

（2）管材采用钢管、硬聚氯乙烯管、玻璃钢管时，其管身就光滑无伤痕、管孔无变形，孔径、壁厚应符合设计要求。

（3）管道采用水泥管块时，应符合邮电部《通信管道工程施工及验收技术规范》（YDJ39）中相关规定。

（4）各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。

（5）铁件的表面处理和镀层均应完整、表面光洁、无脱落、气泡等缺陷。

3、线缆的检验要求：（1）工程使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求。

（2）电缆所附标志、标签内容应齐全、清晰。

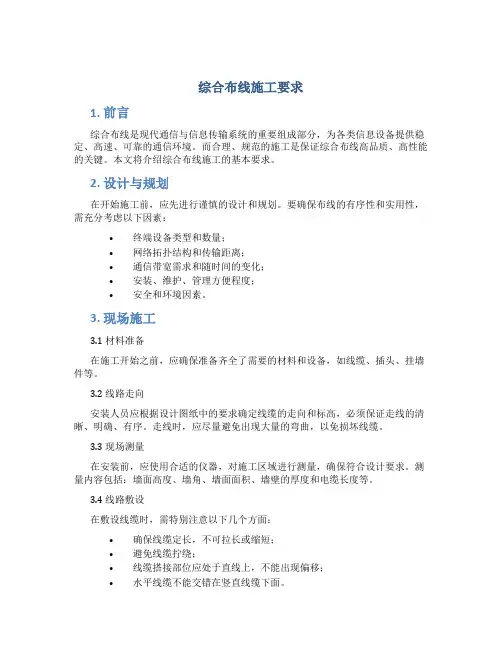

综合布线施工要求1. 前言综合布线是现代通信与信息传输系统的重要组成部分，为各类信息设备提供稳定、高速、可靠的通信环境。

而合理、规范的施工是保证综合布线高品质、高性能的关键。

本文将介绍综合布线施工的基本要求。

2. 设计与规划在开始施工前，应先进行谨慎的设计和规划。

要确保布线的有序性和实用性，需充分考虑以下因素：•终端设备类型和数量；•网络拓扑结构和传输距离；•通信带宽需求和随时间的变化；•安装、维护、管理方便程度；•安全和环境因素。

3. 现场施工3.1 材料准备在施工开始之前，应确保准备齐全了需要的材料和设备，如线缆、插头、挂墙件等。

3.2 线路走向安装人员应根据设计图纸中的要求确定线缆的走向和标高，必须保证走线的清晰、明确、有序。

走线时，应尽量避免出现大量的弯曲，以免损坏线缆。

3.3 现场测量在安装前，应使用合适的仪器，对施工区域进行测量，确保符合设计要求。

测量内容包括：墙面高度、墙角、墙面面积、墙壁的厚度和电缆长度等。

3.4 线路敷设在敷设线缆时，需特别注意以下几个方面：•确保线缆定长，不可拉长或缩短；•避免线缆拧绕；•线缆搭接部位应处于直线上，不能出现偏移；•水平线缆不能交错在竖直线缆下面。

3.5 线缆保护在线缆敷设和设备预安装过程中，应谨慎避免在经过墙壁、地板等区域时划破线缆。

如必须在墙壁中穿孔，应该使用专用的钻头和开孔器，以避免损伤线缆。

3.6 端口和插座将线路从布线中引出到端口和插座时，需遵循以下规范：•线缆必须用专用器具或机械设备压端，确保端部光滑、无损；•确保插座和接头与标准要求一致；•检查接口是否松动或旋转不灵，如有则需重新拧紧或更换。

3.7 整理连接整理连接是指对线缆、设备和接头进行分类、标识、整理，使设备运行稳定和方便维护。

整理连接应遵循以下几点：•所有线缆标号顺序一致；•确保所有连接正确、牢固、无抗拉力；•接头处必须使用保护套；•整理连接的外观应整洁有序。

4. 后期维护4.1 设备保养综合布线设备在使用中需定期进行维护与保养，以有效保障设备的安全性和可靠性。
