综合布线系统施工工艺指南一、施工前的环境检查与准备1.环境条件检查：o交接间、设备间、工作区土建工程应全部竣工。
o房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
o线槽、钢管的位置、数量、尺寸应符合设计及图纸要求。
o交接间、设备间应提供可靠的施工电源和接地装置。
o交接间、设备间的面积，环境温、湿度应符合设计要求和相关规定。
2.材料检查：o对绞电缆和光缆的规格、程式、形式应符合设计的规定和合同要求。
o电缆所附标志、标签内容应齐全、清晰。
电缆外护套需完整无损，并附有出厂质量检验合格证。
o接线排和信息插座及其他接插件的塑料材质应具有阻燃性。
o光纤插座的连接器使用型号、数量、位置应与设计相符。
二、设备安装与机架加固1.机架安装：o机架上的各种零件不得脱落或碰坏，漆面如有脱落应补漆。
o机架的安装应牢固，按施工图的防震要求进行加固。
o壁挂式机框底距地面宜为300~800mm，各直列垂直倾斜误差及底座水平误差不应过大。
2.接线端子与模块设备安装：o接线端子各种标志应齐全。
o模块设备应完整，安装到位，标志齐全。
o安装螺丝必须拧紧，面板应保持在一个水平面上。
三、缆线布放与连接1.缆线布放要求：o缆线布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受外力的挤压和损伤。
o缆线两端应贴有标签，标明编号，标签书写应清晰、端正和正确。
o缆线应有余量以适应终接、检测和变更。
2.缆线布放方法：o根据设计要求，将缆线按照规定的路由和位置进行布放。
o在布放过程中，应注意避免缆线受到挤压和损伤。
o缆线在桥架内敷设时，应按照规定的间距进行固定和绑扎。
3.缆线连接：o双绞电缆与信息插座的连接应采用卡接方式，按照缆线的色标、线对组成以及排列顺序进行卡接。
o光缆的连接应由专门人员接续，以保证光纤损耗最小。
o缆线连接后，应进行导通检验，确保连接质量。
四、施工注意事项1.最小弯曲半径：o非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍。
综合布线系统工程的主要施工技术措施及施工方法（一）线槽、线管施工1、预埋盒（1）、预埋盒底边离装修后地面300mm高，应与墙体可靠牢固，边框应横平紧直。
（2）、盒口与装修后墙面平齐（凹进去时，应小于5mm），并与线管固牢。
（3）、预埋盒附近应该有电源插座，且离开电源大于150mm。
（4）、两个并排的预埋盒之间若用线管连接，线管在预埋盒及线槽内露出部分应小于5mm（含管口护套）。
2、线管（1）、线管在吊顶内走捷径沿墙暗埋，并与DVD插座预埋盒相连接。
敷设中应尽量减少弯头数目，一般从预埋盒到水平线槽之间的弯头数目小于3个，否则应加分线盒。
（2）、线管弯头处的转弯半径不能太小，应大于50mm。
（3）、线管在吊顶内敷设时，与楼顶、梁等固定点不应太少，以免下坠，两固定点间距离应小于2m。
（4）、线管与线槽和预埋盒要固牢（螺母固定或焊接），并在管口处套上塑料护套。
（5）、线管敷设应该避开强电线路、日光灯和动力设备以及障碍物。
（6）、所有线管在敷设时，管内应预留铁丝16#，以便于敷设电缆。
（7）、两段线管连接时，两端管口应平齐，管内应无杂物，外套管应与两管焊牢。
3、水平线槽（1）、两段线槽的连接：要加厚度为1.5-2mm的水平线槽连接件，包在水平线槽接缝处，用圆头螺钉（头在线槽内尾朝外）固牢。
（2）、线槽的支撑：每米长设一个三角架支撑点，三角架不应脱离线槽。
（3）、线槽走势：应该避开强电线路、日光灯和动力设备，避开障碍物时要平滑过渡，不能有陡变或扭曲现象。
（4）、弯通、三通应该有过渡段，保证线缆有较大的转弯半径。
（5）、水平线槽应可靠接地。
4、垂直线槽垂直线槽安装在线槽架上，垂直干缆固定在线槽内的线缆桥架上，垂直线槽不应承担垂直干缆的重量，并应可靠接地。
第1篇随着现代建筑智能化水平的不断提高，综合布线系统已经成为各类建筑中不可或缺的基础设施。
它负责连接建筑内部的各种信息设备，如电话、计算机、监控系统等，为用户提供高效、稳定的信息传输服务。
本文将简要介绍工程综合布线系统的施工过程，以确保工程质量和施工效率。
一、施工准备1. 设计审查：在施工前，首先要对综合布线系统的设计方案进行审查，确保设计符合国家相关标准和规范。
2. 材料准备：根据设计方案，准备所需的各类材料，如电缆、线槽、桥架、接插件、标签等。
3. 人员组织：成立施工队伍，明确各工种人员职责，确保施工过程中各项工作有序进行。
4. 施工现场准备：清理施工现场，确保施工环境整洁，满足施工要求。
二、施工流程1. 水平布线（1）电缆敷设：根据设计要求，将电缆敷设到线槽、桥架或吊顶内。
（2）电缆连接：将电缆两端分别连接到设备或配线架。
（3）标签标识：在电缆两端贴上标签，标明起始和终端位置。
2. 垂直布线（1）电缆敷设：将电缆从楼层之间敷设至设备间或配线间。
（2）电缆连接：将电缆两端分别连接到设备或配线架。
（3）标签标识：在电缆两端贴上标签，标明起始和终端位置。
3. 设备间、配线间施工（1）设备安装：将各类设备安装到设备间或配线间。
（2）线缆连接：将设备与配线架之间的线缆连接好。
（3）标签标识：在设备、配线架和线缆两端贴上标签，标明起始和终端位置。
4. 系统测试与验收（1）测试：对综合布线系统进行测试，确保各项性能指标达到设计要求。
（2）验收：邀请业主、监理等相关人员对综合布线系统进行验收。
三、施工注意事项1. 严格按照设计要求进行施工，确保施工质量。
2. 注意施工安全，遵守施工现场各项安全规定。
3. 施工过程中，注意保护电缆，避免损坏。
4. 确保线缆布放平直，避免扭绞、打圈等现象。
5. 线缆连接牢固，标签标识清晰。
6. 系统测试合格后，方可交付使用。
总之，工程综合布线系统施工是一项复杂而细致的工作。
在施工过程中，要严格按照设计要求和质量标准进行施工，确保工程质量和施工效率，为用户提供优质的信息传输服务。
装配式建筑施工水电综合布线要点随着现代建筑技术的不断发展，装配式建筑在市场上越来越受到青睐。
而在装配式建筑的施工过程中，水电综合布线是一个重要的环节。
本文将从电气布线、给排水管道、暖通设备安装等方面详细介绍装配式建筑施工水电综合布线的要点。
一、电气布线1. 设计合理在装配式建筑施工中，电气布线设计应准确地根据实际用电需求进行规划。
尤其是在房间内部和墙体之间留出足够的空间，以便进行灯具和插座的安装。
2. 安全可靠所有电路和电器设备都应符合国家相关标准，并且使用优质的材料和设备。
安全开关和漏电保护器等必要的安全设备也应正确地安装并定期检查。
3. 线缆敷设在水平桥架或吊顶上设置适当数量和位置的接头盒，以便将不同房间中的电器连接起来。
同时，采用统一规格和标准长度的线缆，以便在维护和更改电路时更加方便。
4. 路线规划在施工前需制定详细的电气布线路线图，并与其他水电管道进行合理的配管规划。
避免电缆和其他管道之间的干扰或相互交叉。
二、给排水管道1. 统一规范给排水系统应符合国家相关的建筑标准和规范，确保施工质量和使用安全。
同时，在施工过程中应严格按照设计要求进行布置。
2. 材料选择为了确保给排水系统的长期使用效果，应选择耐腐蚀、耐高温、无毒无味的优质管材。
并正确选择适用于装配式建筑的连接方式，以减少安装时间和人力成本。
3. 管道布局根据室内各个区域不同的用水需求，合理规划给水和排水管道的走向与分支。
尽量减少弯头数量，并确保每个分支都能够良好地通水通气。
4. 检漏测试在给排水管道安装完成后，必须进行严格的检漏测试。
通过增压或真空试验等方式，在一定时间内检查是否有漏水或堵塞现象。
三、暖通设备安装1. 设计合理根据装配式建筑的特点和实际需求，选择适合的暖通设备，并进行详细周密的设计。
考虑到电器布线、给排水管道等其他工程要求，确保各个系统之间协调一致。
2. 配置合适在施工过程中，要注意暖通设备与其他构件之间的匹配。
例如，空调室外机的位置和支架、风管与天花板之间的间隔等。
综合布线系统施工方案(1)综合布线系统作为现代办公室建筑中不可或缺的基础设施之一，承担着传输数据、语音和视频等多种功能的重要任务。
在进行综合布线系统的施工工程时，必须按照科学合理的方案进行布局和施工，以确保系统的稳定性和可靠性。
下面将详细介绍综合布线系统的施工方案。
一、施工准备1.现场勘察：在进行综合布线系统施工前，必须进行现场勘察，了解建筑结构、布线需求和布线区域等相关情况，为后续施工工作做好准备。
2.材料准备：根据设计方案和现场情况，准备好所需的布线设备和材料，包括线缆、插座、连接器等。
3.施工人员培训：确保施工人员具有专业的技术知识和相关经验，能够按照设计要求进行施工作业。
二、布线方案设计1.走线规划：根据建筑结构和布线需求，制定合理的走线规划，包括主干线和分线的设置，以确保数据传输的高效性和稳定性。
2.设备布局：合理布置布线设备，如配线架、接线盒等，使其易于管理和维护，同时减少故障发生的可能性。
三、施工步骤1.布设线缆：按照设计方案进行线缆敷设工作，确保布线整齐、规范，并避免过度弯曲或受到外部干扰。
2.安装插座：根据需要安装各类插座和连接器，确保连接的可靠性和稳定性。
3.连接测试：在完成布线和设备安装后，进行连接测试，确保各项功能正常运行。
四、验收和维护1.验收：经过施工完成后的综合布线系统需经过验收，检查各项功能是否满足设计要求。
2.维护：建立定期维护计划，进行系统的定期检查和维护，以确保系统长期稳定运行。
在综合布线系统的施工过程中，施工方案的科学合理性和严格执行将直接影响系统的性能和可靠性，因此施工人员必须严格按照设计要求和标准操作，确保施工质量。
只有通过精心施工和维护，才能保障综合布线系统正常运行并满足办公室日常需求。
一、弱电综合布线概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。
这就导致具有楼宇管理自动化(BA，BuildingAutomation)、通信自动化(CA，CommunicationAutomation)、办公自动化(OA，OfficeAutomation)等功能的智能建筑在世界范围蓬勃兴起。
而综合布线系统正是智能建筑内部各系统之间、内部系统与外界进行信息交换的硬件基础。
楼宇综合布线系统(PDS)是现代化大楼内部的"信息高速公路"，是信息高速公路在现代大楼内的延伸。
二、综合布线的特点综合布线同传统的布线相比较,有着许多优越性,是传统布线所无法相比的。
其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。
而且在设计、施工和维护方面也给人们带来了许多方便。
(1)兼容性：综合布线的首要特点是它的兼容性。
所谓兼容性是指它自身是完全独立的而与应用系统相对无关,可以适用于多种应用系统。
过去,为一幢大楼或一个建筑群内的语音或数据线路布线时,往往是采用不同厂家生产的电缆线、配线插座以及接头等。
例如用户交换机通常采用双绞线,计算机系统通常采用粗同轴电缆或细同轴电缆。
这些不同的设备使用不同的配线材料,而连接这些不同配线的插头、插座及端子板也各不相同,彼此互不相容。

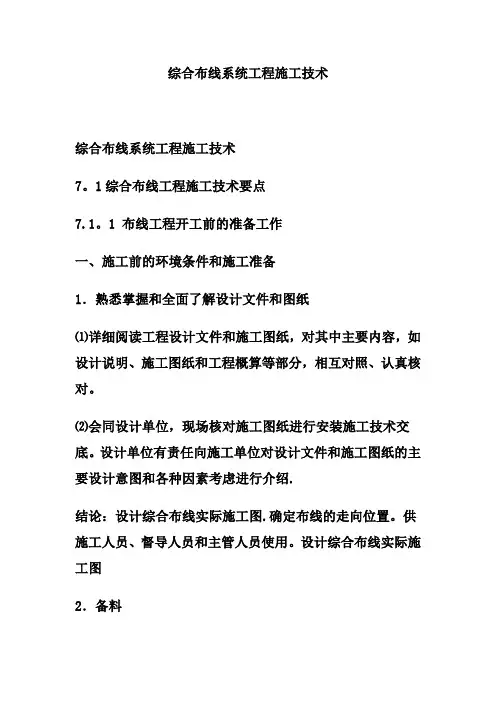

综合布线系统工程施工技术综合布线系统工程施工技术7。
1综合布线工程施工技术要点7.1。
1 布线工程开工前的准备工作一、施工前的环境条件和施工准备1．熟悉掌握和全面了解设计文件和图纸⑴详细阅读工程设计文件和施工图纸，对其中主要内容，如设计说明、施工图纸和工程概算等部分，相互对照、认真核对。
⑵会同设计单位，现场核对施工图纸进行安装施工技术交底。
设计单位有责任向施工单位对设计文件和施工图纸的主要设计意图和各种因素考虑进行介绍.结论：设计综合布线实际施工图.确定布线的走向位置。
供施工人员、督导人员和主管人员使用。
设计综合布线实际施工图2．备料(1）工程施工用的线缆、插座、信息模块、连接器、稳压电源等应该落实购货厂商,并确定提货日期。
（2)工程施工用的各种线槽、附件以及相关的布线材料应在开工前就位；(3）如果集线器是集中供电，则准备好导线、铁管和制订好电器设备安全措施（供电线路必须按民用建筑标准规范进行)。
3．现场调查工程环境的施工条件⑴由于综合布线系统的缆线绝大部分是采取隐蔽的敷设方式.⑵在现场调查中要复核设计的缆线敷设路由和设备安装位置是否正确适宜，有无安装施工的足够空间或需要采取补救措施或变更设计方案。
⑶对于设备和干线交接间等专用房间，必须对其环境条件和建筑工艺进行调查和检验。
4．编制安装施工进度顺序和施工组织计划要求安装施工计划必须详细、具体、严密和有序，便于监督实施和科学管理。
制定施工进度表（要留有适当的余地,施工过程中意想不到的事情,随时可能发生，并要求立即协调）。
二、设备、器材、仪表和工具的检验1．设备和器材检验的一般要求⑴安装施工前,进行对设备的详细清点和抽样测试.⑵工程中所需主要器材的型号、规格、程式和数量都应符合设计规定要求。
⑶缆线和主要器材数量必须满足连续施工的要求.⑷经清点、检验和抽样测试的主要器材应做好记录。
2．设备和器材的具体检验要求⑴缆线的检验要求⑵配线接续设备的检验要求⑶接插部件的检验要求⑷型材、管材和铁件的检验要求3．仪表和工具的检测⑴测试仪表的检验和要求测试仪表应能测试三、四、五类双绞线对称电缆的各种电气性能，它是按TIA/EIA/TSB67中规定的二级精度要求考虑,注意搬运过程中精密仪器的安全。
探讨综合布线施工的核心要点与解决方法1. 引言随着信息技术的飞速发展，综合布线系统已成为现代建筑中不可或缺的部分。
它为建筑物内各种系统（如数据、语音、视频、监控等）提供了高效的传输平台。
本文旨在深入探讨综合布线施工的核心要点，并提出相应的解决方法，以确保施工质量，满足现代化建筑的需求。
2. 综合布线施工的核心要点2.1 设计合理- 需求分析：在施工前期，需进行详细的需求分析，了解建筑物内各种系统的布线需求，确保设计方案的合理性和前瞻性。
- 方案制定：根据需求分析，制定综合布线的设计方案，包括线缆类型、数量、路由等，并充分考虑建筑物的结构和未来的扩展需求。
2.2 材料选择- 质量优先：选择符合国家标准的优质线缆和连接硬件，确保系统的稳定性和可靠性。
- 兼容性考虑：选择材料时需考虑不同系统之间的兼容性，避免后期因兼容问题导致的修改和故障。
2.3 施工工艺- 标准化作业：遵循国家和行业的施工标准和规范，确保施工质量。
- 隐蔽工程：对于布线过程中的隐蔽工程，如管路预埋、线槽安装等，需严格按照设计方案进行，并确保管路畅通，无挤压和损坏。
2.4 施工监管- 现场管理：加强施工现场的管理，确保施工人员按照设计方案和工艺要求进行作业。
- 质量监控：定期对施工进度和质量进行检查，发现问题及时整改，确保工程质量符合设计要求。
3. 解决方法3.1 设计阶段- 多学科协同：组织信息技术、建筑、电气等多学科专家共同参与设计，确保设计方案的科学性和实用性。
- 多次审核：设计完成后，进行多轮审核，确保设计方案的完整性和准确性。
3.2 材料阶段- 供应商评估：对材料供应商进行严格评估，选择有良好信誉和质量保障的供应商。
- 材料检测：材料到货后进行严格检测，确保材料质量符合标准。
3.3 施工阶段- 技术培训：对施工人员进行技术培训，确保他们了解施工标准和工艺要求。
- 施工记录：记录施工过程中的关键环节，如管路预埋、线缆布放等，以便后期维护和管理。
综合布线系统基础知识及施工要点一、综合布线是什么？所谓综合布线系统，就是一套用于建筑物内或建筑物群之间的、模块化的、灵活性极高的信息传输通道，是一个支持语音、图形、影像等各种信息传输的布线系统。
它能够实现多产品的兼容，模块化更新、拓展和重组，既满足了用户对现代化系统的要求又节约了维护成本。
综合布线一般采用高品质标准材料，统一进行规划设计，采用标准化的组合压接方式组成一套完整的布线系统，所以综合布线系统是现代化互联智能控制系统的重要组成部分，是互联网络的基础。
二、综合布线系统的组成综合布线系统采用是开放式的星型拓扑结构，在该结构中各个分支的子系统都是相对独立的作业单元。
综合布线系统由六个子系统组成：工作区子系统、水平区干线子系统、管理间子系统、垂直干线子系统、设备间子系统和建筑群子系统。
综合布线系统一般由几种不同功能的部件组成，包括传输介质（非屏蔽双绞线、大对数电缆和光纤等）、设备连接硬件（如配线架、连接转换器、适配器、标准信息插座、插头等）以及相适应的电器保护设备等。
这些部件构成各种不同功能子系统，它们都有各自的具体职能，采用通用标准建设，这样就易于整个系统的构建，而且可以根据实际需求变化不断完善升级。
随着现代技术的发展，智能化设备对互联网络的依赖越来越严重，人们对综合布线的意识和要求不断提高，相信综合布线技术的开放性、可靠性和兼容性会进一步提高。
1.工作区子系统（Work Location )工作区子系统主要负责完成各个信息点与设备终端的匹配与连接。
该系统主要包括机房内各服务器分布下来的面板及信息插座（FD-TO)、连接信息插座和终端设备的跳线和适配器等非有源配件。
其中，现代化的信息插座都应该支持多种多媒体设备，包括计算机、电话、数据终端和显示器等（为这些设备预留的相关物理接口可以统称成为信息点，有时具体来讲信息点可以指代计算机，语点可以指代电话机）。
其中双绞线可分为屏蔽双绞线与非屏蔽双绞线（UTP)，大多数局域网采用非屏蔽双绞线作为局域网内传输介质来组网，网线则由一定距离长度的双绞线与RJ45头（俗称“水晶头”的一种，为塑料接头）组成。
综合布线系统工程施工一、综合布线系统工程概述随着信息技术的不断发展和应用，综合布线系统在现代建筑中的应用已经成为不可或缺的一部分。
综合布线系统是指通过网络光纤、网络电缆等传输介质，将各种信息传输设备（如计算机、电话、摄像头等）连接到一起，实现信号的传输和管理。
它是建筑物内部信息传输的核心基础设施，具有灵活性强、维护管理方便等优点，为用户提供了便捷的信息服务。
综合布线系统工程包括了布线系统的设计、安装、调试等工作，其质量直接影响到系统的性能和稳定性。
因此，在综合布线系统工程施工中要严格按照相关标准和规范进行操作，确保系统的可靠性和安全性。
二、综合布线系统工程施工前的准备工作1. 确定需求：在进行综合布线系统工程施工前，需与业主进行充分沟通，了解其实际需求和要求，确定系统的功能、规模和技术参数。
2. 编制施工方案：根据需求确定的要求，编制详细的施工方案，包括设计方案、材料清单、人力资源配置等。
3. 选购材料：根据布线系统的设计方案，选购符合要求的布线材料和设备，保证施工材料的质量和性能。
4. 安全考虑：在施工前需对施工现场进行安全评估，保证施工过程中的安全，做好风险预防和安全措施。
三、综合布线系统工程施工过程1. 布线设计：根据需求确定的方案，进行详细的布线设计，包括布线路径、布线方式、布线材料等，确保系统的可靠性和稳定性。
2. 材料准备：根据设计方案，准备好所需的布线材料和设备，并对其进行检查和测试，保证质量合格。
3. 线缆敷设：按照设计方案，对布线路径进行标定，进行线缆的敷设和固定，保证线缆的整洁、规范。
4. 连接设置：对线缆进行端口连接和设置，保证连接正确、稳定。
5. 系统调试：对已敷设完成的系统进行调试，测试各种信号的传输性能，确保系统的正常工作。
6. 系统验收：在调试完成后，对系统进行全面的验收测试，确保系统性能满足要求，达到用户的使用需求。
7. 工程收尾：施工完成后，整理并清理施工现场，保证施工质量和安全。
综合布线系统施工组织方案一、施工组织原则1.合理布局：根据建筑结构和综合布线系统设计要求，合理安排综合布线系统的布局，确保布线系统的通信信号传输质量和稳定性。
2.安全施工：施工过程中要注重安全施工，对施工现场进行合理的管控和保护，确保施工人员和设备的安全，预防事故的发生。
3.规范操作：施工人员要按照相关的施工规范和操作规程进行施工，确保施工质量符合要求。
4.分工协作：根据施工任务和施工量的大小，合理划分施工人员的工作任务，确保施工的高效进行。
二、施工组织流程1.确定施工计划：根据项目的要求，确定施工计划，包括施工的时间节点、任务分工和工期安排等。
2.现场踏勘：在施工前，要对施工现场进行踏勘，了解现场的实际情况，包括建筑结构、供电情况、空调通风等因素。
3.布线系统设计：根据踏勘结果和综合布线系统设计要求，对综合布线系统进行设计，包括路径规划、设备选型和电缆敷设等。
4.材料准备：根据设计要求，准备所需的施工材料，包括电缆、接头、槽道等。
5.布线系统敷设：按照设计要求和施工计划，对综合布线系统进行敷设，包括电缆的敷设、接头的连接和槽道的安装等。
6.系统调试：在综合布线系统敷设完成后，进行系统调试，包括通信信号的测试和设备的安装验证等。
7.施工验收：在系统调试完成后，进行综合布线系统的验收，包括设备的运行状态、信号质量和安全性等。
三、施工组织要点1.布线系统设计计划的编制：根据综合布线系统的设计要求，编制详细的施工计划，包括工期、任务分配和施工顺序等。
2.施工现场管理：对施工现场进行合理的管控和保护，确保施工人员和设备的安全。
设置施工现场警示标志，定期进行安全检查和整改。
3.施工质量控制：监督施工人员按照相关的施工规范和操作规程进行施工，严格把控施工质量，确保综合布线系统的工程质量符合要求。
4.施工人员培训：对参与综合布线系统施工的人员进行培训，提高其对综合布线系统施工工艺和操作技术的理解和掌握能力。
5.监理和验收：在施工过程中，安排专业监理人员对施工进行监督和指导，确保施工质量和进度符合要求。
综合布线施工的主要点、困难和处理方式1. 概述综合布线系统是现代建筑物中不可或缺的部分，它为建筑物内的通信设备提供了稳定的网络连接。
综合布线施工涉及多个环节，包括设计、布线、连接、测试和维护。
本文将重点介绍综合布线施工的主要点、常见困难及其处理方式。
2. 主要点2.1 设计阶段- 需求分析：在设计阶段，首先需要对建筑物的用途、规模和通信需求进行详细的分析，以确保综合布线系统的设计能够满足实际需求。
- 系统规划：根据需求分析，规划综合布线系统的结构，包括电缆类型、传输速率、网络拓扑等。
- 设备选型：选择合适的布线设备，如电缆、接插件、交换机等。
2.2 布线阶段- 施工准备：确定施工方案、施工进度和人员分工。
- 布线施工：按照设计图纸进行电缆布线，注意遵循标准规范，确保布线整齐、标签清晰。
- 预留冗余：为未来可能的需求预留一定数量的电缆和接插件。
2.3 连接阶段- 设备安装：安装和配置网络设备，如交换机、路由器等。
- 端接处理：采用合适的端接技术，如压接、熔接等，确保连接可靠。
- 接头保护：对所有接头进行适当保护，防止电缆受到物理损伤或腐蚀。
2.4 测试阶段- 链路测试：使用专业设备测试每条链路的性能，确保达到设计要求。
- 系统测试：对整个网络系统进行测试，验证系统稳定性和可靠性。
- 文档记录：记录测试结果，为未来的维护提供参考。
2.5 维护阶段- 日常巡检：定期检查电缆、接插件和网络设备的状态。
- 故障处理：一旦发现故障，迅速定位并处理问题。
- 更新升级：根据需求和技术发展，对系统进行更新和升级。
3. 常见困难及处理方式3.1 布线不当- 困难描述：布线不规范，可能导致信号干扰、传输速率降低等问题。
- 处理方式：严格按照标准和规范进行布线，使用质量合格的电缆和接插件，确保布线整洁、固定牢固。
3.2 连接不牢- 困难描述：连接不牢可能导致信号丢失、网络中断等问题。
- 处理方式：采用正确的端接技术，并对所有接头进行充分保护。
第1篇一、项目背景随着信息技术的飞速发展，网络通信已经成为企业、机关、学校等公共场所不可或缺的一部分。
为了满足日益增长的信息传输需求，提高网络通信的稳定性和可靠性，本项目将采用综合布线系统对建筑内的通信线路进行统一规划和施工。
本方案旨在为用户提供一个安全、高效、可靠的通信网络。
二、施工原则1. 标准化原则：严格按照国家相关标准和行业规范进行施工。
2. 安全性原则：确保施工过程中的安全，防止事故发生。
3. 实用性原则：满足用户当前和未来的通信需求。
4. 经济性原则：在保证质量的前提下，合理控制成本。
三、施工范围1. 建筑内通信线路的布线。
2. 信息点、配线架、设备间的设置。
3. 网络设备的安装与调试。
四、施工准备1. 人员准备：组建一支经验丰富的施工队伍，包括项目经理、技术负责人、施工人员等。
2. 材料准备：根据设计图纸，准备所需的线缆、接头、配线架、设备等材料。
3. 工具准备：准备施工所需的工具，如剥线钳、压线钳、网线测试仪等。
4. 现场准备：清理施工现场，确保施工环境安全、整洁。
五、施工步骤1. 现场勘查：对施工现场进行勘查，了解建筑结构、布线环境等，为施工方案提供依据。
2. 设计审核：对设计图纸进行审核，确保设计方案的合理性和可行性。
3. 材料验收：对施工材料进行验收，确保材料符合质量要求。
4. 线路布放：- 水平布线：按照设计图纸，在楼层内敷设水平线缆，连接信息点与配线架。
- 垂直布线：在建筑物内敷设垂直线缆，连接楼层配线架与设备间。
- 线缆绑扎：对线缆进行绑扎，确保线缆整齐、牢固。
5. 信息点安装：在墙面或天花板上安装信息点，连接线缆。
6. 配线架安装：在设备间安装配线架，连接线缆。
7. 设备安装：安装网络设备，如交换机、路由器等。
8. 调试与测试：- 链路测试：测试链路通断、线缆长度、信号衰减等参数。
- 连通性测试：测试网络设备的连通性，确保网络畅通。
- 性能测试：测试网络传输速率、稳定性等性能指标。
装配式建筑施工中的综合布线要点一、背景介绍随着现代科技的不断发展和人们对生活品质的提升，装配式建筑在建筑行业中得到了广泛应用。
而在装配式建筑的施工过程中，综合布线是一个关键的环节。
本文将阐述装配式建筑施工中综合布线的要点，以帮助开展相关工作的专业人士更好地理解和操作。
二、首先要考虑的要点：规划与设计在进行综合布线之前，必须进行充分的规划与设计。
这包括确定各个功能区域内所需要安装的电源、网络设备以及其他通信设备等。
此外，在规划阶段还要考虑到后期可能出现的扩容或改造需求，为此需要留出适当空间。
三、选择合适的线缆类型针对不同功能区域和设备之间的连接需求，选择合适的线缆类型是非常重要且具有挑战性的任务。
例如，在数据传输方面，可以使用Cat 5e或Cat 6标准网线；而在电力供应方面，则需要选用符合国家标准和安全性能要求的电力线缆。
四、合理布置电源插座和数据接口在综合布线中，电源插座和数据接口的位置和数量需要精心安排。
首先考虑各个功能区域内的用电需求，确保电源插座满足实际需要，并避免过度集中造成供电不足的问题。
同时，在数据接口方面，也要根据各个设备的连接需求合理设置，以确保信号传输的稳定性和高效性。
五、实施分区域管理与标识化为了更好地管理和维护综合布线系统，在进行布线之前应根据功能要求将建筑内部划分为不同的区域，并为每个区域标识唯一的编号或名称。
这样可以方便后期操作时对于各个区域进行准确定位，提高故障排查效率。
六、注意安全与可靠性在装配式建筑施工中，安全始终是至关重要的因素之一。
在综合布线过程中，必须严格遵守国家相关安全规范，确保各项设备和线缆的安全性能达到标准要求。
此外，在布线设计上也要注重可靠性，例如采用冗余设计以防止单点故障等。
七、进行测试和验收在完成综合布线后，必须进行相应的测试和验收工作。
这包括使用专业测试设备对电力供应、数据传输等功能进行全面检测，以确保布线系统的正常运行。
同时，还要与相关部门或客户进行验收确认，获得他们的认可和满意度。
综合布线系统施工要点1.工作区子系统工作区布线子系统由终端设备连接到信息插座的连线和信息插座组成。
a）工作区子系统信息插座安装位置确定：对于办公室和展厅环境而言，办公空间有大开间，也有四壁的小房间。
对这两种形式下的工作区子系统的设计米用两种不同的办法。
小房间不需要分隔板，信息插座只需安装于墙上；通常按每8-12平方米1个双孔。
对于大开间而言，要使用分隔板将大开间分成若干个小工作区，对信息插座的选用、安装方法、安装位置就受分隔板使用的影响，因为分隔板可能会时常移动。
对于分隔板的使用，信息插座安装可有四种形式。
下面来说明这四种形式的安装方法：1信息插座安装于地面上。
要求安装于地面的金属底盒应当是密封的。
防水、防尘并可带有升降的功能。
此方法对于设计安装造价较高。
并且由于事先无法预知工作人员的办公位置，也不知分隔板的确切位置，因此灵活性不是很好。
2信息插座安装于分隔板上。
此方法适于分隔板位置确定以后，安装造价较为便宜。
3信息插座安装于墙上。
此方法在分隔板位置未确定情况下，可沿大开间四周的墙面每隔一定距离均匀地安装RJ45埋入式插座。
此方法比前两种方式，无论在造价、移动分隔板的方便性、整洁度、安装和维护造价上都是比较好的。
4信息插座安装在吊顶上。
此方法用于楼宇自动控制系统、监控系统、门禁系统等，采用M 系列模块盒，放置在吊顶棚上，与探头、摄像头、控制器通过跳线相连接。
RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cmb）工作区信息出口（10）数量的确定及选型：工作区由终端设备连接到信息插座的连线和信息插座所组成。
通过插座即可以引出电话也可以连接数据终端。
在RJ45插座内不仅可以插入数据通讯通用的RJ45接头，也可以插入电话机专用的RJ12插头。
信息出口（IO）采用的是双孔模块插座，为拆装灵活的M100BH（CA「5模块式8PIN 信息插座。
该插座具有性能高、尺寸小、安装简便等特点，其输入、输出线的线规都符合EIA/TIA 568标准。
2.水平区的设计水平布线子系统是将干线子系统线路延伸到用户工作区。
该系统是从各个子配线间出发连向各个工作区的信息插座。
a）水平线缆路由设计：走廊的吊顶上或地面应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方式沿墙壁而下（或向上）到各个信息点。
b）水平线缆的选型：水平部分均采用AMPS五类的水平线传输数据和话音，整个系统具有很好的灵活性，而且对数字电话、可视电话的应用及速度高达100Mbps的多媒体技术的应用均有很好的支持。
AMP超五类线缆是符合EIA/TIA 568标准的第五类线，它在传输数据时，可以在100米范围内保证155Mbps的传输速率，此外也可以传输各种70V直流工作电压及在相应的距离下传输10MHZ及100MHZ速率以内的弱电信号。
3.干线区的设计垂直主干子系统主要用于各层子配线间与主配线间的连接。
a）垂直干缆路由设计：竖井中应架设金属线槽，且每隔两米焊一根粗钢筋，以安装和固定垂直子系统的电缆。
竖井中的线槽应和各层配线室之间有金属线槽连通。
b）垂直干缆：实现计算机主设备、程序交换机（PBX）与各管理子系统的连接，奥亚德工程采用光缆作为主干，每层两个设备间之间用光缆连接。
光缆属于高速率的传输介质，可达千兆以上.其特性与水平子系统所用的同类线材的物理特性相同，被用作计算机、视频图象等高速数据应用的主干传输线缆。
多模光纤其优点为光耦合率高，纤芯对准要求相对宽松。
当弯曲半径大于其直径20倍时不影响信号的传输，是符合IEEE802.5 FDDI和EIA/TIA 568标准的光传输介质，主要用于高速计算机数据的传输，其传输距离可达2公里，带宽高于2G在保密性、准确性要求高的场合，建议也采用光缆传输，对于距离强电磁干扰源较近的环境，亦需要利用光缆的抗干扰性好的优点。
本方案中根据实际需求，考虑到目前的实用性及将来数据传输量的增长，计算机数据主干采用的是4芯多模光纤；语音部分直接用双绞线从配线架连接信息插座.4.分配线间的设计管理子系统由交连、互连配线架组成。
管理点为连接其它子系统提供连接手段。
交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。
分配线间是各管理子系统的安装场所。
分配线间可位于大楼的某一层或以多层共用一个配线间的方式分布，用于将连接至工作区的水平线缆和从主配线间引出的垂直线缆相连接。
对于信息点不是很多，使用功能又近似的楼层，为便于管理，可共用一个子配线间；对于信息点较多的楼层应在该层设立子配线间。
配线间的位置可选在弱电竖井旁边的房间内。
配线间用于安装配线架和计算机网络通讯设备。
（1）子配线间安装说明：（2）配线架的选型和安装：5.主配线间的设计设备子系统由设备间（主配线间）中的电缆、连接器和相关支撑硬件组成，它把公共系统中的各种不同设备互连起来。
该子系统将中继线交叉连接处和布线交叉处与公共系统设备（如PBX连接起来。
（A）配线间环境的要求：按照标准的设计要求，配线间尤其是要集中放置设备的设备间，应尽量满足下面的要求：1.最好将服务电梯安排在设备间附近，以便装运笨重的设备；2.室温应保持在18C至27C之间，相对湿度保持在30%-55%3.保持室内无尘或少尘，通风良好，亮度至少达30英尺烛光；4.安装合适的消防系统（如采用湿型消防系统，不要把喷头直接对准电气设备）；5.使用防火门，至少能耐火1小时的防火墙和阻燃漆；6.提供合适的门锁，至少要有一扇窗口留作安全出口；7.尽量远离存放危险物品的场所和电磁干扰源（如发射机和电动机）；8.设备间的地板负重能力应为500kg/平方米。
9.根据结构化布线系统的要求，在配线间安装布线硬件的墙壁上须覆盖涂有阻燃漆的3/4英寸（合1.9cm）厚的背板。
10.PDS系统中典型的配线间，其可以走进人的最小安全尺寸是120x150cm标准的天花板高度为240cm门的大小至少为高2.1M，宽1M向外开。
在主、分配线间，最好有供放置设备的机柜，其大小可按设备的尺寸而定。
在设备间尽量将设备柜放在靠近竖井的位置，在柜子上方应装有通风口用于设备通风。
11.在配线间内应至少留有二个为本系统专用的，符合一般办公室照明要求的220V电压，电流10A单相三级电源插座。
如果需要在配线间内放置网络设备，则还应根据接线间放置的供电需求，配有另外的带4个AC双排插座的20A专用线路。
此线路不应与其它大型设备并联，并且最好先连接到UPS以确保对供电及电源的质量。
（B）配线架的选型配线架全部采用19”快接式配线架和大对数配线架.五.管线设计建议A.管线方案1.水平线子系统的管线方案水平线子系统完成由接线间到工作区信息出口线路连接的功能。
有两种走线方式。
a）墙上型信息出口采用走吊顶的轻型装配式槽形电缆桥架的方案。
这种方式适用于大型建筑物，为水平线系统提供机械保护和支持。
装配式槽形电缆桥架是一种闭合式的金属托架，安装在吊顶内，从弱电井引向各个设有信息点的房间。
再由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。
结构化系统的布线是放射型的，线缆量较大，所以线槽容量的计算很重要。
按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量，即：线槽的横截面积=水平线截面积之和x 3线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等。
线槽可以根据情况选用不同的规格。
为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如。
同时为确保线路的安全，应使槽体有良好的接地端。
金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接，然后接地。
如果不能确定信息出口的准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，在引到各信息出口。
b）地面型信息出口采用地面线槽走线方式。
这种方式适用于大开间的办公间，有大量地面型信息出口的情况。
建议先在地面垫层中预埋金属线槽。
主线槽从弱电井引出，沿走廊引向各方向，到达设有信息点的各房间时，再用支线槽引向房间内的各信息点出线口。
强电线路可以与弱电线路平行配置，但需分隔于不同的线槽中。
这样可以向每一个用户提供一个包括数据、语音、不间断电源、照明电源出口的集成面板。
真正地做到在一个清洁的环境下，实现办公室自动化。
由于地面垫层中可能会有消防等其它系统的线路，所以必须由建筑设计单位，根据结构化必须系统的管线设计人员提出的要求，综合各系统的实际情况，完成地面线槽路由部分的设计。
线槽容量的计算也应根据水平线的外径来确定：即：线槽的横截面积=水平线截面积之和x 3地面线槽也需整体连接，然后接地。
2.垂直干线子系统的走线设计垂直干线子系统，是由一连串通过地板通孔垂直对准的配线间组成的。
垂直干线的走线设计分为两部分a）干线的垂直部分垂直部分的作用是提供弱电井内垂直干缆的通道。
这部分采用预留电缆井方式，在每层楼的弱电井中留出专为PDS大对数电缆通过的长方形地面孔。
电缆井的位置设在靠近支持电缆的墙壁附近，但又不妨碍端接配线架的地方。
在预留有电缆井一侧的墙面上，还应安装电缆爬架。
爬架的横档上开一排小孔，大对数电缆用紧绳绑在上面，用于固定和承重。
如果附近有电梯等大型电磁干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。
预留的电缆井的大小，按标准的算法，应至少是要通过的电缆的外径之和的3倍。
此外，还必须保留一定的空间余量，以确保在今后系统扩充时不致需要安装新的管线。
b）干线的水平通道部分水平通道部分的作用是，提供垂直干缆从主设备间到其所在楼层的弱电井的通路。
这部分也应采用走吊顶的轻型装配式槽形电缆桥架的方案。
所用的线槽由金属材料构成，用来安放和引导电缆，可以对电缆起到机械保护的作用，同时还提供了一个防火、密封、坚固的空间使线缆可以安全地延伸到目的地。
其选材算法与水平子系统设计部分的线槽算法一致。
与垂直部分一样，水平通道部分也必须保留一定的空间余量，以确保在今后系统扩充时不致需要安装新的管线。
B.设备电源管线方案在配线间内至少留有二个为本系统专用的，符合一般办公室照明要求的220V电压，电流10A 单相三级电源插座。
表1.铁管容纳线缆根数统计表铁管规格AMP超五类双绞线根数G15 2G20 3G25 6G32 10表2线槽容纳线缆根数统计表线槽规格AMP超五类双绞线25 x 25 725 x 50 1575 x 25 2450 x 50 3250 x 100 66100 x 100 13475 x 150 151100 x 200 269150 x 150 303。
