受扭构件承载力计算

第8章受扭构件承载力的计算§8.1 概述实际工程中哪些构件属于受扭构件？工程结构中，结构或构件处于受扭的情况很多，但处于纯扭矩作用的情况很少，大多数都是处于弯矩、剪力、扭矩共同作用下的复合受扭情况，比如吊车梁、框架边梁、雨棚梁等，如图8-1所示。

图8-1 受扭构件实例受扭的两种情况：平衡扭转和协调扭转。

静定的受扭构件，由荷载产生的扭矩是由构件的静力平衡条件确定的，与受扭构件的扭转刚度无关，此时称为平衡扭转。

如图8-1（a ）所示的吊车梁，在竖向轮压和吊车横向刹车力的共同作用下，对吊车梁截面产生扭矩T 的情形即为平衡扭转问题。

对于超静定结构体系，构件上产生的扭矩除了静力平衡条件以外，还必须由相邻构件的变形协调条件才能确定，此时称为协调扭转。

如图8-1（b ）所示的框架楼面梁体系，框架的边梁和楼面梁的刚度比对边梁的扭转影响显著，当边梁刚度较大时，对楼面梁的约束就大，则楼面梁的支座弯矩就大，此支座弯矩作用在边梁上即是其承受的扭矩，该扭矩由楼面梁支承点处的转角与该处框架边梁扭转角的变形协调条件所决定，所以这种受扭情况为协调扭转。

§8.2 纯扭构件的试验研究8.2.1 破坏形态钢筋混凝土纯扭构件的最终破坏形态为：三面螺旋形受拉裂缝和一面（截面长边）的斜压破坏面，如图8-3所示。

试验研究表明，钢筋混凝土构件截面的极限扭矩比相应的素混凝土构件增大很多，但开裂扭矩增大不多。

图8-2 未开裂混凝土构件受扭图8-3 开裂混凝土构件的受力状态 8.2.2 纵筋和箍筋配置对纯扭构件破坏性态的影响受扭构件的四种破坏形态受扭构件的破坏形态与受扭纵筋和受扭箍筋配筋率的大小有关，大致可分为适筋破坏、部分超筋破坏、完全超筋破坏和少筋破坏四类。

对于正常配筋条件下的钢筋混凝土构件，在扭矩作用下，纵筋和箍筋先到达屈服强度，然后混凝土被压碎而破坏。

这种破坏与受弯构件适筋梁类似，属延性破坏。

此类受扭构件称为适筋受扭构件。

桥梁受扭构件破坏特征及承载力计算桥梁是连接两个地理位置的重要交通设施，它承载着车辆和行人的重量。

桥梁的承载力是指其能够支撑的最大荷载，而桥梁受扭构件是桥梁中的重要组成部分。

本文将介绍桥梁受扭构件的破坏特征和承载力计算方法。

一、桥梁受扭构件的破坏特征1.剪切破坏：扭转会产生剪应力，当剪应力大于材料的抗剪强度时，受扭构件会发生剪切破坏。

2.扭转破坏：在受扭构件上，扭转力作用会使其发生相对旋转，当达到一定角度时，受扭构件会失去承载能力，发生扭转破坏。

3.弯曲破坏：受扭构件在受到扭矩力矩作用时，由于材料的抗弯刚度有限，会发生弯曲破坏。

4.龙骨翻转：龙骨是支撑桥面板的主要构件，受到扭矩作用时，龙骨可能会翻转，导致桥面板的破坏。

1.线性弹性理论法：在这种计算方法中，假设受扭构件材料的应力-应变关系服从线性弹性的规律，利用弹性力学理论进行力学计算，得到受扭构件的最大承载力。

2.极限强度理论法：这种计算方法基于构件材料的极限强度，假设受扭构件在超过一定弯曲角度后失去承载能力，利用建筑结构力学知识和试验数据，根据构件的几何形状、材料性能和边界条件等因素，确定承载力。

无论采用何种计算方法，桥梁受扭构件的承载力计算都需要考虑以下因素：1.受扭构件的几何形状和材料性能。

2.受扭构件所受的荷载类型和大小。

3.受扭构件所处的边界条件和约束。

4.受扭构件的安全系数。

通过对以上因素的综合考虑和计算，可以得到桥梁受扭构件的承载力。

在实际设计和施工中，为了保证桥梁的安全性和稳定性，通常会采用一定的安全系数，并结合实际情况进行合理的调整。

总之，桥梁受扭构件的破坏特征和承载力计算是保证桥梁安全可靠运行的重要内容。

通过合理的设计和计算，可以确保桥梁受扭构件具备足够的承载能力，满足实际的使用需求。

钢筋混凝土受扭构件承载力设计计算摘要：结合桥梁设计工作实践经验论述了受扭构件承载力的计算方法和计算公式，结合具体实例，提出了钢筋混凝土受扭构件设计及承载力的计算方法及适用范围，以供设计者参考借鉴。

关键词：桥梁工程桥梁构件混凝土受扭构件承载力设计内力计算桥梁工程中扭转构件其受力的基本形式之一，钢筋混凝土结构中常见的构件形式，例如现浇框架边梁或折梁等结构构件都是受扭构件。

受扭构件根据截面上存在的内力情况可分为纯扭、剪扭、弯扭、弯剪扭等多种受力情况。

在实际工程中，纯扭、剪扭、弯扭的受力情况较少，弯剪扭的受力情况则较普遍。

因此，在桥梁结构设计工作中构件的内力计算至关重要。

1 钢筋混凝土矩形截面纯扭构件的设计与计算（1）开裂扭矩的计算：纯扭构件的扭曲截面承载力计算中，首先需要计算构件的开裂扭矩。

如果扭矩大于构件的开裂扭矩，则还要按计算配置受扭纵筋和箍筋，以满足构件的承载力要求。

否则，应按构造要求配置受扭钢筋。

在《公路钢筋混凝土及应力混凝土桥涵设计规范》(JTG D62-2004)中规定，钢筋混凝土矩形截面纯扭构件的开裂扭矩可用公式计算：2 钢筋混凝土弯、剪、扭构件的配筋设计与计算在《公路钢筋混凝土及应力混凝土桥涵设计规范》(JTG D62-2004)中规定，弯、剪、扭构件的配筋计算，也采取叠加计算的截面设计简化方法。

（1）受剪扭的构件承载力计算：现行设计规范中规定，钢筋混凝土剪扭构件的承载能力，一般按受扭和受剪构件分别计算承载能力，然后再它们叠加起来。

但是，剪、扭共同作用的构件，剪力和扭矩对混凝土和箍筋的承载能力均有一定影响。

如果采取简单地叠加，对箍筋和混凝土尤其是混凝土是偏于不安全的。

构件在剪扭的共同作用下，其截面的某一受压区内承受剪切和扭转应力的双重作用，这不仅会降低构件内混凝土的抗剪和抗扭能力，而且分别小于单独受剪和受扭时相应的承载能力。

由于受扭钢筋混凝土构件的受力情况比较复杂，所以对箍筋所承担的承载能力采取简单叠加，混凝土的抗扭和抗剪承载能力考虑其相互影响，在混凝土的抗扭承载能力计算式中，应引入剪扭构件混凝土承载能力的降低系数。

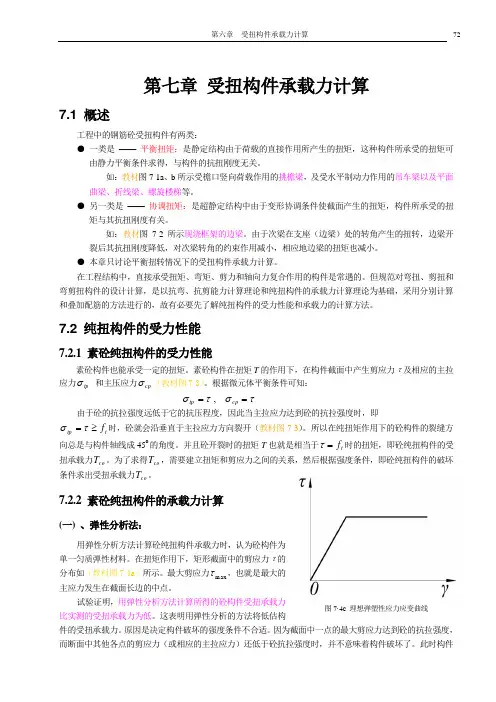

第七章 受扭构件承载力计算7.1 概述工程中的钢筋砼受扭构件有两类：● 一类是 —— 平衡扭矩：是静定结构由于荷载的直接作用所产生的扭矩，这种构件所承受的扭矩可由静力平衡条件求得，与构件的抗扭刚度无关。

如：教材图7·1a 、b 所示受檐口竖向荷载作用的挑檐梁，及受水平制动力作用的吊车梁以及平面曲梁、折线梁、螺旋楼梯等。

● 另一类是 —— 协调扭矩：是超静定结构中由于变形协调条件使截面产生的扭矩，构件所承受的扭矩与其抗扭刚度有关。

如：教材图7·2 所示现浇框架的边梁。

由于次梁在支座（边梁）处的转角产生的扭转，边梁开裂后其抗扭刚度降低，对次梁转角的约束作用减小，相应地边梁的扭矩也减小。

● 本章只讨论平衡扭转情况下的受扭构件承载力计算。

在工程结构中，直接承受扭矩、弯矩、剪力和轴向力复合作用的构件是常遇的。

但规范对弯扭、剪扭和弯剪扭构件的设计计算，是以抗弯、抗剪能力计算理论和纯扭构件的承载力计算理论为基础，采用分别计算和叠加配筋的方法进行的，故有必要先了解纯扭构件的受力性能和承载力的计算方法。

7.2 纯扭构件的受力性能7.2.1 素砼纯扭构件的受力性能素砼构件也能承受一定的扭矩。

素砼构件在扭矩T 的作用下，在构件截面中产生剪应力τ及相应的主拉应力tp σ 和主压应力cp σ（教材图7·3）。

根据微元体平衡条件可知：τστσ==cp tp ,由于砼的抗拉强度远低于它的抗压程度，因此当主拉应力达到砼的抗拉强度时，即t tp f ≥=τσ时，砼就会沿垂直于主拉应力方向裂开（教材图7·3）。

所以在纯扭矩作用下的砼构件的裂缝方向总是与构件轴线成45o的角度。

并且砼开裂时的扭矩T 也就是相当于t f =τ时的扭矩，即砼纯扭构件的受扭承载力co T 。

为了求得co T ，需要建立扭矩和剪应力之间的关系，然后根据强度条件，即砼纯扭构件的破坏条件求出受扭承载力co T 。

7.2.2 素砼纯扭构件的承载力计算(一) 、弹性分析法：用弹性分析方法计算砼纯扭构件承载力时，认为砼构件为单一匀质弹性材料。
