一. 设计资料多层建筑,楼盖采用现浇混凝土结构,楼盖梁格布置如图楼面构造层做法:20mm 厚水泥砂浆面层,20mm 厚混合砂浆天棚抹灰 活荷载:标准值为6.0kN/m2恒载分项系数为1.2;活荷载分项系数为1.3材料选用:混凝土 采用C25(fc=11.9N/mm2 ft=1.27N/mm2) 钢筋 梁中受力纵筋采用HRB335级(fy=300N/mm2)其余采用HPB235级(fy=210N/mm2) 二. 板的计算按塑性内力重分布计算。
板的2l /3<2.25=5400/2400=1l ,按单向板设计。
按高跨比条件,当mm l h 60401=≥时,满足刚度要求,可不验算挠度。
对于工业建筑的楼盖板,要求mm h 80≥,取板厚mm h 80=。
次梁的截面高度应满足 121(=h ~300(2 )181=l ~mm )450,取mm h 400= 则21(=b ~133()31=h ~mm )200,取mm b 200=。
1、荷载计算:恒荷载标准值:取1m 宽板带计算:20mm 厚水泥砂浆面层 2 /0.4= 20×0.02m kN80mm 钢筋混凝土板 2 /2.0= 25×0.08m kN 20mm 厚混合砂浆天棚抹灰 2 / 0.34= 17×0.02m kN 2 /74.2m kN g k = 线恒载设计值 m kN g /3.29= 2.74×1.2= 线活载设计值 m kN /7.8= 6×1.3=q 合计 m kN /09.11即每米板宽 m kN /11.09=q +g2.内力计算计算跨度 边跨 mmh l n 2220280120100240021=+--=+mmmm a l n 222022402120120100240021〉=+--=+取 mm l 22200=中间跨 mm l 220020024000=-= 计算跨度差10%<1%=2200)/2000-(2220,故可按等跨连续板计算内力(统一取mml 22200=)。

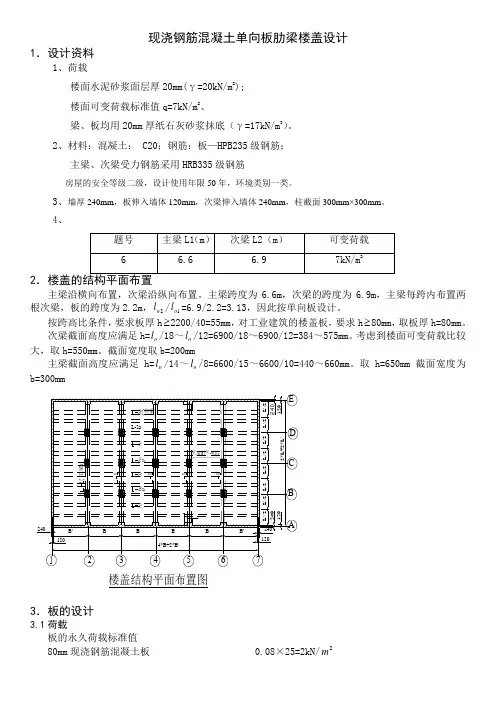

现浇钢筋混凝土单向板肋梁楼盖设计1.设计资料1、荷载楼面水泥砂浆面层厚20mm(γ=20kN/m 2); 楼面可变荷载标准值q=7kN/m 2、梁、板均用20mm 厚纸石灰砂浆抹底(γ=17kN/m 3)。
2、材料:混凝土: C20;钢筋:板—HPB235级钢筋;主梁、次梁受力钢筋采用HRB335级钢筋房屋的安全等级二级,设计使用年限50年,环境类别一类。
3、墙厚240mm ,板伸入墙体120mm ,次梁伸入墙体240mm ,柱截面300mm×300mm 。
4、题号 主梁L1(m )次梁L2(m )可变荷载 66.66.97kN/m 22.楼盖的结构平面布置主梁沿横向布置,次梁沿纵向布置。
主梁跨度为6.6m ,次梁的跨度为6.9m ,主梁每跨内布置两根次梁,板的跨度为2.2m ,2o l /1o l =6.9/2.2=3.13,因此按单向板设计。
按跨高比条件,要求板厚h ≥2200/40=55mm ,对工业建筑的楼盖板,要求h ≥80mm ,取板厚h=80mm 。
次梁截面高度应满足h=o l /18~o l /12=6900/18~6900/12=384~575mm 。
考虑到楼面可变荷载比较大,取h=550mm 。
截面宽度取b=200mm主梁截面高度应满足h=o l /14~o l /8=6600/15~6600/10=440~660mm 。
取h=650mm 截面宽度为b=300mm240L '/22主梁240120B'B 34567柱×B 4*B+2*B'B 次梁L-2aB L '/2B'120240L '/2L /2L /2L /2L /2L '/2120120AB 2*L +2*L 'C D E楼盖结构平面布置图3.板的设计3.1荷载板的永久荷载标准值80mm 现浇钢筋混凝土板 0.08×25=2kN/2m 20mm 厚楼面水泥砂浆面层 0.02×20=0.4kN/2m 20mm 板底混合砂浆抹灰 0.02×17=0.34kN/2m小计 2.74kN/2m 板的可变标准荷载值 7kN/2m永久荷载分项系数取1.2,因楼面可变荷载标准值大于4.0kN/2m ,所以可变荷载分项系数应取1.3。

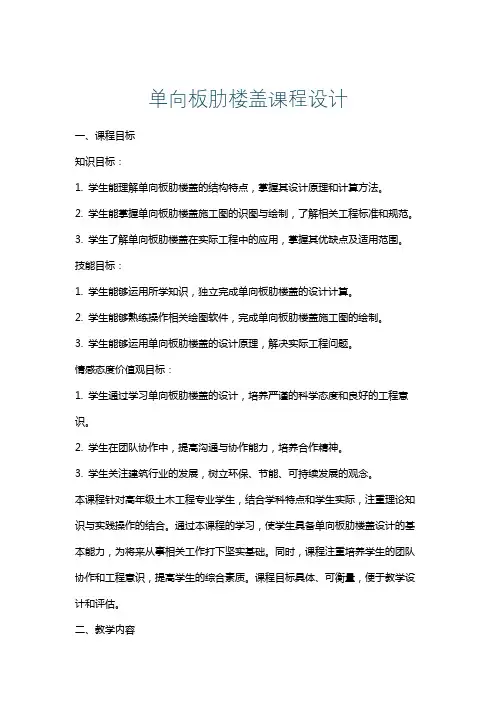

单向板肋楼盖课程设计一、课程目标知识目标:1. 学生能理解单向板肋楼盖的结构特点,掌握其设计原理和计算方法。
2. 学生能掌握单向板肋楼盖施工图的识图与绘制,了解相关工程标准和规范。
3. 学生了解单向板肋楼盖在实际工程中的应用,掌握其优缺点及适用范围。
技能目标:1. 学生能够运用所学知识,独立完成单向板肋楼盖的设计计算。
2. 学生能够熟练操作相关绘图软件,完成单向板肋楼盖施工图的绘制。
3. 学生能够运用单向板肋楼盖的设计原理,解决实际工程问题。
情感态度价值观目标:1. 学生通过学习单向板肋楼盖的设计,培养严谨的科学态度和良好的工程意识。
2. 学生在团队协作中,提高沟通与协作能力,培养合作精神。
3. 学生关注建筑行业的发展,树立环保、节能、可持续发展的观念。
本课程针对高年级土木工程专业学生,结合学科特点和学生实际,注重理论知识与实践操作的结合。
通过本课程的学习,使学生具备单向板肋楼盖设计的基本能力,为将来从事相关工作打下坚实基础。
同时,课程注重培养学生的团队协作和工程意识,提高学生的综合素质。
课程目标具体、可衡量,便于教学设计和评估。
二、教学内容1. 单向板肋楼盖结构概述:介绍单向板肋楼盖的定义、结构特点、分类及适用范围,让学生对单向板肋楼盖有整体的认识。
教材章节:第二章 楼盖与屋盖结构2. 单向板肋楼盖设计原理:讲解单向板肋楼盖的设计方法、计算步骤和设计要点,使学生掌握单向板肋楼盖设计的基本原理。
教材章节:第三章 楼盖设计计算3. 单向板肋楼盖施工图绘制:介绍施工图的绘制方法、符号及标准,让学生学会阅读和绘制单向板肋楼盖施工图。
教材章节:第五章 建筑施工图4. 单向板肋楼盖工程案例:分析实际工程案例,让学生了解单向板肋楼盖在实际工程中的应用,提高学生解决实际问题的能力。
教材章节:第八章 工程案例分析5. 单向板肋楼盖设计软件应用:讲解相关设计软件的使用方法,培养学生运用软件进行单向板肋楼盖设计的能力。
钢筋混凝土单向板肋梁楼盖课程设计任务书
一、班级: 土木工程双学位班
二、设计题目
设计某多层工业建筑(某生产车间)的中间楼面(采用现浇钢筋混凝土单向板肋梁楼盖)
三、设计内容
1.结构平面布置图: 柱网、主梁、次梁及板的布置
2.板的强度计算(按塑性内力重分布计算)
3.次梁强度计算(按塑性内力重分布计算)
4.主梁强度计算(按弹性理论计算)
5.绘制结构施工图
(1)、结构平面布置图(1: 200)
(2)、板的配筋图(1: 50)
(3)、次梁的配筋图(1: 50;1: 25)
(4)、主梁的配筋图(1: 40;1: 20)及弯矩M、剪力V的包络图(5)、钢筋明细表及图纸说明
四、设计资料
1.题号:
第n题(见表一, 表中有30道题目, 学生按学号选择不同的题目, 表中长度单位为米)
2、生产车间的四周外墙均为240mm承重砖墙, 内设钢筋混凝土柱, 其截面尺寸为350mm×350mm。
(1)、楼面活荷载, 单位为(见表一)(2)、楼面面层: 水磨石地面
(3)、楼盖自重: 钢筋混凝土容重(4)、平顶粉刷:
4、材料
(1)、混凝土: C20或C25。
单向板肋梁楼盖课程设计目录一、设计任务书 (2)(一)设计题目 (2)(二)设计资料 (2)(三)设计内容 (2)二、楼盖的结构平面布置 (2)三、内力计算 (3)(一)板的设计 (3)(1)荷载 (3)(2)计算简图 (4)(3)内力计算 (4)(4)正截面受弯承载力计算 (4)(5)斜截面受弯承载力计算 (5)(6)裂缝宽度验算 (5)(二)次梁的设计 (5)(1)荷载........................................................................................,. (5)(2)计算简图 (5)(3)内力计算 (6)(4)正截面受弯承载力计算 (6)(5)斜截面受弯承载力计算 (7)(6)裂缝宽度验算 (7)(三)主梁的设计 (8)(1)荷载 (8)(2)计算简图 (8)(3)内力计算及包络图 (8)(4)正截面受弯承载力计算 (9)(5)斜截面受弯承载力计算 (11)(6)裂缝宽度验算 (12)四、绘制施工图 (12)参考文献 (14)一、设计任务书说明:该课设所属此次课程设计统一编号55号。
(一)设计题目单向板肋梁楼盖课程设计(二)设计资料某4层框架房屋,采用现浇钢筋混凝土楼盖。
现浇钢筋混凝土柱承重,柱截面尺寸400×400。
结构柱网平面布置如附图所示。
柱网轴线尺寸l1=6.6m,l2=7.8m。
其中2、3、4层楼面建筑标高分别为4.200m、8.400m、12.600m。
楼面均布活荷载标准值为6.5 KN/m2。
楼面做法:10mm水磨石面层;钢筋混凝土现浇板;20mm水泥砂浆抹底,60mm焦渣混凝土垫层。
顶棚做法:V型轻钢龙骨吊顶(一层石膏板,无保温层)。
(0.12KN/m2)隔墙:150mm陶粒空心砌块(5~6 KN/m2),20mm石灰砂浆双面抹灰。
每道处于轴线上的梁均按设置隔墙考虑。
材料:混凝土强度等级C35;梁钢筋采用HRB400级钢筋,板采用HPB300级钢筋。
单向板肋梁楼盖课程设计某多层民用建筑,平面尺寸为36m ×22.5m ,楼层高4.5m ,楼盖要求采用单向板肋梁楼盖,墙厚240mm ,壁柱截面尺寸为370mm ×370mm ,中柱为钢筋混凝土柱,截面尺寸为400mm ×400mm 。
楼盖层面做法:20mm 原水泥砂浆抹平后做100mm 厚水磨石面层,板底采用20mm 厚混合砂浆,天棚抹灰。
可变荷载标准值Q k =7.5kN/m 2,Qγ=1.3。
材料选用:C30混凝土;主、次梁内纵向受力钢筋采用HRB400级热轧钢筋,其余钢筋采用HPB235级热轧钢筋。
一.结构平面布置由查表得:ƒc =14.3N/mm---2, ƒt =1.43N/mm 2ƒtk =2.01N/mm---2, E c =3×104N/mm 2由查表得: HRB400级钢筋:ƒy =360N/mm---2, E s =2.1×105N/mm 2HRB235级钢筋:ƒy =ƒ’y =360N/mm---2, E s =2.1×105N/mm21、结构平面布置:结构平面布置如下图所示,主梁横向布置,跨度为7500mm ,间距为7200mm ,次梁为纵向布置,跨度为7200mm ,间距为2500mm 。
区格长短边之比为2.88,按单向肋梁板楼盖设计。
2、截面尺寸:(1)板: 按刚度要求,连续板的厚度取:mm l5.6240h =>,所以取h=100mm (2)次梁:截面高 mm l 600~4007200)121~181()121~181(h =⨯==,取h=600mm 截面宽 b=250mm (3)主梁:截面高 mm l 5.937~5367500)81~141()81~141(h =⨯==,取h=900mm 截面宽 b=300mm二.板的设计1. 荷载计算板自重: 0.1×25=2.5kN/m 2楼面面层: 0.02×20+0.01×25=0.65kN/m 2天棚抹灰: 0.02×17=0.34kN/m 2恒载标准值: g k =2.5+0.65+0.34=3.49 kN/m 2恒载设计值: g =1.2g k =4.188 kN/m 2活载标准值: q k =7.5 kN/m 2活载设计值: q =1.3 q k =9.75 kN/m 2设计总荷载: g+q =13.938 kN/m 22. 计算简图计算跨度:次梁截面尺寸 mm mm 600250⨯ 边跨 mm h l l n 23052100)22501202500(201=+--=+= 中跨 mm l l n 2250250250002=-==因相差极小与0201l l ,故可按等跨计算,且近似取计算跨度mm l 18000=。
单向板肋梁楼盖课程设计一、课程目标知识目标:1. 学生能理解单向板肋梁楼盖的基本结构特点及其在建筑中的作用。
2. 学生能掌握单向板肋梁楼盖的设计原理,包括荷载分析、内力计算和截面设计。
3. 学生能了解并运用相关建筑规范进行单向板肋梁楼盖的设计。
技能目标:1. 学生能够运用所学知识,独立完成单向板肋梁楼盖的荷载分析。
2. 学生能够运用内力计算方法,进行单向板肋梁楼盖的内力计算。
3. 学生能够根据计算结果,进行合理的截面设计,并绘制楼盖施工图。
情感态度价值观目标:1. 培养学生对建筑结构设计的兴趣,提高其专业认同感。
2. 培养学生的团队协作精神,使其在学习过程中善于沟通、互相帮助。
3. 强化学生的安全意识,使其在设计过程中充分考虑建筑的安全性、经济性和美观性。
课程性质:本课程为土木工程专业高年级的专业课程,旨在培养学生的实际工程设计能力。
学生特点:学生已具备一定的力学基础和建筑结构知识,具有一定的分析问题和解决问题的能力。
教学要求:结合实际工程案例,注重理论知识与实践操作相结合,提高学生的工程设计能力和创新能力。
在教学过程中,注重引导学生主动参与,鼓励学生提问和讨论,提高学生的自主学习能力。
通过本课程的学习,使学生能够独立完成单向板肋梁楼盖的设计任务,为未来从事相关工作奠定基础。
二、教学内容1. 单向板肋梁楼盖概述:介绍单向板肋梁楼盖的结构形式、优缺点及其在工程中的应用。
教材章节:第二章第二节2. 荷载分析:讲解单向板肋梁楼盖的荷载类型、荷载组合及荷载作用方式。
教材章节:第三章第一节3. 内力计算:阐述单向板肋梁楼盖的内力计算方法,包括弯矩、剪力和轴向力的计算。
教材章节:第四章第二节4. 截面设计:介绍单向板肋梁楼盖的截面设计原理,包括混凝土和钢筋的设计要求。
教材章节:第五章第三节5. 施工图绘制:讲解单向板肋梁楼盖施工图的绘制方法,包括平面图、立面图和节点详图。
教材章节:第六章第一节6. 工程案例分析:分析典型单向板肋梁楼盖工程案例,使学生更好地理解并应用所学知识。
钢筋混凝土课程设计题目:现浇钢筋混凝土单向板肋梁楼盖系别:建筑工程系班级:11级土木工程1班姓名:叶学号:14指导老师:董吉武2013年6月1日现浇钢筋混凝土单向板肋梁楼盖计算书目录一、原始资料 .................. 错误!未定义书签。
二、楼盖梁板布置.............. 错误!未定义书签。
三、单向板设计 ................ 错误!未定义书签。
四、次梁设计 .................. 错误!未定义书签。
五、主梁设计 .................. 错误!未定义书签。
六、施工图说明 ................ 错误!未定义书签。
七、参考文献 .................. 错误!未定义书签。
八、课程设计总结.............. 错误!未定义书签。
一、原始资料1.设计题目:设计某工业厂房现浇整体式钢筋混凝土肋形楼盖2.荷载取值:学号A2(mm) B7(mm)楼面活荷载q114 6600 8400 4.5kN/m2其中纵向尺寸为5×A,横向尺寸为3×B;楼盖尺寸A、B由指导老师给定;其中纵墙厚度为370mm,横墙厚度为240mm;轴线通过各墙体截面中心线。
楼面采用水磨石面层,自重标准值为0.65kN/m2;顶棚为混合砂浆抹灰20mm厚,自重标准值17kN/m3;钢筋混凝土自重标准值按25kN/m3计算。
3.建筑材料:①外围墙体为砖墙:采用MU10烧结普通砖、M5混合砂浆砌筑。
②混凝土强度等级:C25。
③钢筋选取:梁中受力钢筋选用HRB400,其他钢筋全部选用HPB300.④楼面:采用水磨石面层⑤顶棚:混合砂浆抹灰20mm厚4.工程做法:①结构平面布置图:柱网、主梁、次梁及板的布置②板的强度计算(按塑性内力重分布计算)③次梁强度计算(按塑性内力重分布计算)④主梁强度计算(按弹性理论计算)5. 结构施工图:①结构平面布置图(1:100) ②板的配筋图(1:50)③次梁和主梁配筋图纵剖面图(1:50或1:40),要求注明梁跨、入墙深度、支座宽度、钢筋编号及受力筋的弯起、切断点位置、箍筋直径和间距;横剖面图(1:25或1:20),要求注明截面尺寸及钢筋编号。
钢筋混凝土单向板肋梁楼盖课程设计报告1. 引言本报告是针对钢筋混凝土单向板肋梁楼盖的课程设计,旨在通过对该结构的设计、分析和计算过程的阐述,展示该设计的合理性和可行性。
本设计报告主要包括以下几个部分:结构概述、荷载计算、构件设计与分析、梁板节点及连接设计、施工及安装。
2. 结构概述本楼盖结构为钢筋混凝土单向板肋梁楼盖,采用跨度均布等截面的预制板肋梁构件。
结构整体均布荷载代表了一般建筑的设计情况,旨在确保结构的安全稳定。
3. 荷载计算在本设计中,对楼盖结构的荷载进行了详细计算。
荷载包括常用荷载和特殊荷载两部分。
常用荷载主要包括自重、楼面活荷载和雪荷载等,特殊荷载主要包括风荷载和地震荷载等。
经过计算,得出了各部分荷载的数值,并根据相关规范和设计规定进行了工况组合,最终得到荷载作用下的最不利组合。
4. 构件设计与分析本楼盖采用钢筋混凝土单向板肋梁作为承载结构,需要根据荷载计算结果进行构件的设计和分析。
4.1 单向板设计单向板的设计主要包括板的几何尺寸确定、受力分析和钢筋设计。
根据板的受力特点,合理确定板的厚度和跨度,然后进行弯矩、剪力和挠度等受力分析。
4.2 肋梁设计肋梁是单向板的主要构件,其设计包括几何尺寸确定、受力分析和钢筋设计。
通过合理确定肋梁的几何参数,进行弯矩、剪力和挠度等受力分析,并进行钢筋配筋设计。
5. 梁板节点及连接设计梁板节点的设计是钢筋混凝土单向板肋梁楼盖设计中重要的一部分。
节点的设计应满足结构的刚度和强度要求,并确保节点的可施工性。
本设计中,根据节点的受力特点,选择适当的节点形式,并进行相应的强度和刚度计算。
设计中应考虑节点的承载力、刚度、连接形式等因素,并根据相关规范和设计规定进行设计。
6. 施工及安装在这一部分,对钢筋混凝土单向板肋梁楼盖的施工过程进行详细的描述。
包括梁板制造、预应力张拉、场地布置、施工步骤等内容。
同时,还需要考虑安装过程中的安全问题,采取相应的安全措施,以确保施工过程的顺利进行。
混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。
该楼盖包括两个部分:一层地面的停车场和上方的公寓。
整个楼盖跨度较大,需要考虑选用何种材料和结构形式。
设计任务涉及到多方面的知识,包括荷载计算、结构形式的选择、截面设计等内容。
2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载,也是本次课程设计的重点之一。
荷载的计算需要考虑多种因素,包括自重、雪荷载、风荷载、人员活载和车辆荷载等。
在本次设计中,我们假设设计地区为中国南方地区,按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。
设计荷载的详细计算过程在此不作过多赘述。
3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。
这种结构形式具有结构高度低、选用方便等特点,适用于跨度较大的建筑物。
在选定结构形式之后,我们需要进行截面设计,以确保结构的强度、刚度和稳定性。
4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。
在本设计中,为了实现截面的合理设计,我们采用了软件进行结构分析和计算,最终输出设计结果。
具体的设计细节和流程如下。
4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一,其设计需要考虑荷载、结构高度等因素。
在本设计中,板厚度选用10cm,混凝土等级为C30,钢筋混凝土板配筋率为0.5%。
4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。
在本设计中,肋高度选用25cm,肋跨度选用4m。
钢筋混凝土肋配筋率为1.5%。
4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件,其设计主要考虑梁高度和梁跨度。
在本设计中,梁高度选用40cm,梁跨度选用7m。
梁采用双筋矩形截面设计,钢筋混凝土梁配筋率为2%。
5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分,其设计需要考虑梁、柱的受力情况。
本设计中采用钢筋混凝土柱,柱径选用45cm,钢筋混凝土柱配筋率为2%。
钢筋混凝土单向板肋梁楼盖课程设计计算书一、引言钢筋混凝土单向板肋梁楼盖是建筑结构中常见的一种楼盖形式。
本文将以某一具体工程为例,对该楼盖的课程设计进行计算和分析。
通过设计计算书的编写,旨在展示课程设计的全过程,并详细说明计算的基本原理和步骤。
二、工程参数1. 楼盖平面尺寸:长L = 10m,宽B = 8m;2. 楼盖厚度:h = 0.2m;3. 混凝土强度等级:C30;4. 钢筋等级:HRB400;5. 楼盖荷载:活荷载为3.0kN/m²,自重荷载为7.0kN/m²;6. 楼盖跨度:L = 10m,取较小值;7. 楼盖支座条件:四周边界固定,支承条件良好。
三、荷载计算1. 活荷载计算:根据设计规范,活荷载按照规定的荷载系数计算,具体计算过程略。
2. 自重荷载计算:楼盖自重荷载按照混凝土和钢筋的单位体积质量计算,具体计算过程略。
四、截面设计1. 验算截面高度:根据楼盖跨度和设计荷载,采用梁的截面验算方法,计算出截面高度h';2. 钢筋设计:根据截面高度h',计算出截面内钢筋面积As和纵向受力钢筋的配筋率ρ;3. 截面构造:根据设计要求,确定截面的具体构造形式,如矩形截面、T形截面等。
五、受力计算1. 弯矩计算:根据楼盖的受力分析,计算出各个截面的弯矩和剪力;2. 剪力设计:根据截面的承载能力和设计要求,计算出截面的抗剪承载力,并进行验算。
六、截面验算1. 弯矩验算:根据截面的受力情况,计算出截面的抗弯承载力,并进行验算;2. 剪力验算:根据截面的受力情况,计算出截面的抗剪承载力,并进行验算;3. 钢筋验算:根据钢筋的受力情况,计算出钢筋的抗拉承载力,并进行验算。
七、构造设计1. 确定楼盖板的厚度和钢筋的布置形式;2. 设计楼盖板的梁和板之间的连接方式,保证楼盖的整体稳定性;3. 设计楼盖板的边缘构造,如挡水条、防水层等。
八、总结通过本次课程设计的计算和分析,我们得到了钢筋混凝土单向板肋梁楼盖的设计参数、荷载计算、截面设计、受力计算、截面验算和构造设计等相关内容。
单向板肋梁楼盖课程设计(138号)1、设计资料(1)楼面做法:20mm厚水泥沙浆面层,钢筋砼现浇板,20mm 厚石灰砂浆抹底。
(2)材料:混凝土C25级,钢筋直径W10 mm用HRB235级,直径三12mm用HRB335级。
(3)楼面活载:6KN/m22、楼盖的结构平面布置主梁横向布置,次粱纵向布置。
主梁跨度6.9m,次粱跨度6.6m, 主梁每跨内布置两根次粱,板的跨度为2.3m, 1024n=6.6/2.3=2.87,根据要求按单向板设计。
按跨高比条件,要求板厚h N2300/40=57.5mm,对于工业建筑的楼盖板,要求h N80mm,取板厚h=80mm。
次粱截面高度应满足h=l0/18〜l0/12=366.67〜550mm。
考虑到楼面活荷载比较大,取h=500mm。
截面宽度取为b=200mm。
宽高比为2/5, 不必进行挠度和裂缝宽度验算。
主梁的截面高度应满足h=l0/15〜l0/10=6900/15〜6900/10=460〜690mm,取h=650mm,截面宽度取为b=300mm。
宽高比为b/h=300/650=0.46,不必进行挠度和裂缝宽度验算。
布置图见右3、内柱截面尺寸核算300=b主=300>b次=20°, 1。
侯45°。
/3°°=15<25,可用4、板的设计(1)荷载板的恒荷载标准值:20mm厚水泥沙浆80mm厚钢筋砼楼板20mm厚石灰沙浆小计0.02 X 24=0.48 KN/m2 0.08 X 25=2KN/m2 0.02X17=0.34KN/m22.82KN/m2板的活荷载标准值:6KN/m2恒荷载分项系数取1.2;因楼面活荷载标准值大于4KN/m2,所以活荷载分项系数应取1.3。
于是板的恒荷载设计值g=2.82X 1. 2=3. 384KN/m2活荷载设计值q=6X1. 3=7.8KN/m2荷载总设计值g+q=11.184KN/m2,近似取为11. 2KN/m2(2)计算简图次粱截面为200mm X500mm,现浇板在墙上的支承长度120mm,按内力重分布设计,板的计算跨度:边跨l0=l n+h/2=2300 —100—120+80/2=2120mm中间跨l0= 1n=2300—200=2100mm,因跨度相差小于10%,可按等跨连续板计算。
目录单向板肋梁楼盖课程设计 21.设计资料 (2)1.1结构型式 (2)1.2楼面做法 (2)1.3荷载 (2)2.楼盖梁格布置及截面尺寸确定 (2)3.板的设计 (3)3.1荷载计算 (3)3.2计算简图 (4)3.3弯矩设计值 (4)3.4配筋计算 (5)3.5板的配筋图绘制 (5)4.次梁设计 (6)4.1荷载设计值 (6)4.2计算简图 (6)4.3弯矩设计值和剪力设计值的计算 (7)4.4配筋计算 (7)4.4.1正截面抗弯承载力计算 (7)4.4.2斜截面受剪承载力计算 (11)4.5施工图的绘制 (11)5.主梁设计 (11)5.1荷载设计值 (11)5.2计算简图 (11)5.3内力设计值计算及包络图绘制 (12)5.3.1弯矩值计算 (12)5.3.2剪力设计值 (14)5.3.3弯矩、剪力包络图绘制 (14)单向板肋梁楼盖课程设计1.设计资料1.1结构型式某多层工业厂房,采用多层砖混结构,内框架承重体系,现浇钢筋混凝土肋梁楼盖,400mm×400mm 钢筋混凝土柱。
平面尺寸如图1及表1所示。
图示范围内不考虑楼梯间。
1.2楼面做法20mm 厚水泥砂浆面层,钢筋混凝土现浇板。
板底15mm 厚石灰砂将粉刷。
1.3荷载永久荷载为梁、板自重,构造层重,其容重分别为:钢筋混凝土:25kN/m 3 水泥砂浆:20 kN/m 3 石灰砂浆:17 k/m 3永久荷载分项系数 1.2G γ=楼面活荷载标准值q k =5.0kN/m 2,分项系数 1.3G γ=2.楼盖梁格布置及截面尺寸确定确定主梁的跨度为6.3m ,次梁的跨度为6.6m ,主梁每跨内布置两根次梁,板的跨度为2.1m 。
楼盖结构的平面布置图如图1-所示。
图 1- 楼盖结构平面布置按高跨比条件要求板的厚度h ≥ 35l≥ 工业用房单向板最小厚度70mm ,所以板厚取h=80mm 。
次梁截面高度应满足11(~)2015h l =,取h=500,截面宽b (1/21/3)h =-,取b 250mm =。
钢筋混凝土单向板肋梁楼盖课程设计钢筋混凝土单向板肋梁楼盖是一种常见的建筑构件,所用材料质量良好,受力特性稳定,在现代建筑结构中有着广泛的应用。
本文以钢筋混凝土单向板肋梁楼盖的课程设计为主题,总结和分析钢筋混凝土单向板肋梁楼盖的构造原理、施工方法及其分析,为建筑结构中此类构件的设计提供参考。
一、钢筋混凝土单向板肋梁楼盖构造原理钢筋混凝土单向板肋梁楼盖由梁、柱、肋板和楼盖组成,中间的梁是支承楼盖的支撑构件,而柱是支承梁的柱,楼盖主要用于形成房屋顶部的屋面,肋板是梁和楼盖之间的平衡器,它们一般采用钢筋混凝土结构,在构造中,钢筋与混凝土所形成的共同单元,得以最大程度的利用结构材料的力学性能。
二、钢筋混凝土单向板肋梁楼盖施工方法1.钢筋混凝土单向板肋梁楼盖施工前,应对梁、肋板、楼盖进行满足要求的计算,图纸设计等。
2.检查材料的质量,确保材料的质量达到规定的标准。
3.组装梁,焊接完成,加固更加稳定。
4.安装肋板,钻孔,焊接完成。
5.安装楼盖,完成封闭。
6.完成水泥浇筑,形成完整的钢筋混凝土单向板肋梁楼盖。
三、钢筋混凝土单向板肋梁楼盖力学分析1.算梁的抗弯承载力:采用矩形截面,结合最大弯矩原理和弹性理论计算梁的抗弯承载力。
2.算肋板的抗压及抗拉承载力:采用快速分层法计算肋板的抗压及抗拉承载力。
3.算楼盖的抗压承载力:采用有限元计算方法,根据楼盖的结构形式和材料性质,进行局部分析和整体分析,确定其承载能力。
四、结论1.筋混凝土单向板肋梁楼盖是一种常见的建筑构件,具有良好的材料质量和受力性能,有着广泛的应用。
2.施工中,应充分考虑原材料的质量、构造原理、施工方法以及力学分析等多方面,确保钢筋混凝土单向板肋梁楼盖的安全可靠。
本文总结了钢筋混凝土单向板肋梁楼盖的构造原理、施工方法及其力学分析,为该类结构的设计提供参考,以期能够更好的为建筑结构的安全可靠性提供保障。
