模拟电路期末试卷及标准答案

模拟电路考试题及答案一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 0欧姆D. 1欧姆答案：B2. 以下哪个不是模拟信号的特点？A. 连续性B. 可重复性C. 时变性D. 可量化性答案：D3. 一个电路的频率响应是其在不同频率下的：A. 电压增益B. 功率消耗C. 电流大小D. 电阻值答案：A4. 负反馈在放大器中的作用是：A. 增加增益B. 减少噪声C. 降低稳定性D. 增加失真答案：B5. 一个理想的二极管具有以下哪个特性？A. 正向电阻无穷大B. 反向电阻无穷小C. 正向电阻无穷小D. 反向电阻无穷大答案：D6. 一个RC低通滤波器的截止频率由以下哪个参数决定？A. 电阻值B. 电容值C. 电阻值和电容值的乘积D. 电阻值和电容值的比值答案：D7. 一个理想的电压源具有以下哪个特性？A. 内阻为零B. 内阻无穷大C. 电压恒定D. 电流恒定答案：C8. 一个电路的增益是指：A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 所有以上答案：A9. 一个电路的相位裕度越大，其稳定性：A. 越差B. 越好C. 不变D. 无法判断答案：B10. 一个电路的带宽是指：A. 最大频率B. 最小频率C. 频率范围D. 频率的一半答案：C二、简答题（每题10分，共30分）1. 解释什么是超前相位和滞后相位，并给出它们在电路分析中的意义。

答案：超前相位是指信号的相位角为正值，表示信号的波形在时间上提前于参考信号。

滞后相位是指信号的相位角为负值，表示信号的波形在时间上落后于参考信号。

在电路分析中，超前和滞后相位可以用来描述信号在传输过程中的时延特性，对于理解信号的传输和处理非常重要。

2. 什么是共模抑制比（CMRR），它在放大器设计中的重要性是什么？答案：共模抑制比（CMRR）是差分放大器抑制共模信号的能力，即差模增益与共模增益的比值。

模拟电路考试题及答案解析一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 零D. 1Ω答案：B解析：理想运算放大器的输入电阻是无穷大，意味着它不会从信号源吸取电流。

2. 一个基本的共射放大电路中，如果基极电流增加，集电极电流将：A. 增加B. 减少C. 不变D. 先增加后减少答案：A解析：在共射放大电路中，集电极电流与基极电流成正比，这是通过晶体管的电流放大作用实现的。

3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可测量答案：B解析：模拟信号是连续的，可以模拟现实世界中的变化，并且可以测量，但不是可量化的，因为它们不是离散的数字值。

4. 一个理想的二极管在正向偏置时：A. 导通B. 截止C. 振荡D. 短路答案：A解析：理想二极管在正向偏置时导通，允许电流通过。

5. 一个RC低通滤波器的截止频率是：A. \( f_c = \frac{1}{2\pi RC} \)B. \( f_c = \frac{1}{RC} \)C. \( f_c = \frac{2\pi}{RC} \)D. \( f_c = \frac{RC}{2\pi} \)答案：A解析：RC低通滤波器的截止频率是信号频率下降到最大值的\( \frac{1}{\sqrt{2}} \)时的频率，公式为\( f_c =\frac{1}{2\pi RC} \)。

...（此处省略其他选择题）二、简答题（每题10分，共20分）1. 解释什么是负反馈，并说明其在放大电路中的作用。

答案：负反馈是指将放大电路的输出信号的一部分以相反相位反馈到输入端。

负反馈可以提高放大电路的稳定性，减少非线性失真，增加带宽，并提高输入和输出阻抗。

2. 描述运算放大器的基本组成及其工作原理。

答案：运算放大器由两个输入端（一个反相输入端和一个非反相输入端）、一个输出端以及内部的差分放大器、电压放大器和输出级组成。

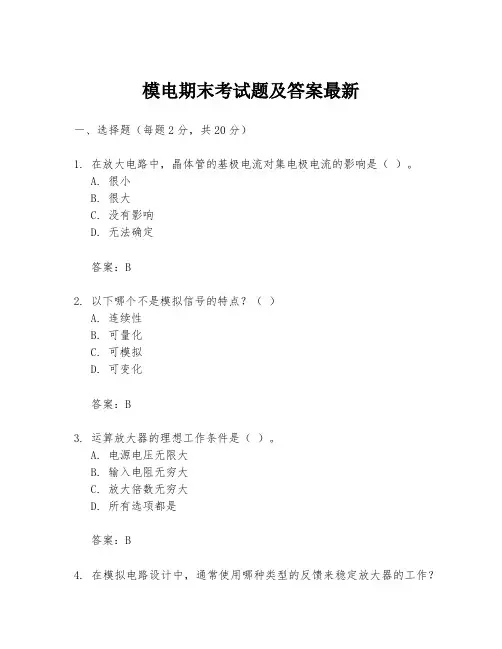

模电期末考试题及答案最新一、选择题（每题2分，共20分）1. 在放大电路中，晶体管的基极电流对集电极电流的影响是（）。

A. 很小B. 很大C. 没有影响D. 无法确定答案：B2. 以下哪个不是模拟信号的特点？（）A. 连续性B. 可量化C. 可模拟D. 可变化答案：B3. 运算放大器的理想工作条件是（）。

A. 电源电压无限大B. 输入电阻无穷大C. 放大倍数无穷大D. 所有选项都是答案：B4. 在模拟电路设计中，通常使用哪种类型的反馈来稳定放大器的工作？（）A. 正反馈B. 负反馈C. 无反馈D. 混合反馈答案：B5. 以下哪个元件不是构成放大电路的基本元件？（）A. 晶体管B. 电阻C. 电容D. 电感答案：C二、填空题（每空2分，共20分）1. 晶体管的三个工作区域分别是__________、__________和饱和区。

答案：截止区；放大区2. 在运算放大器中，输入端的电压差为零，这称为运算放大器的__________。

答案：虚短特性3. 一个理想的运算放大器具有__________输入电阻和__________输出电阻。

答案：无穷大；零4. 负反馈可以提高放大电路的__________和__________。

答案：稳定性；线性度5. 模拟信号的频率范围通常在__________赫兹到__________赫兹之间。

答案：0；无穷大三、简答题（每题10分，共20分）1. 请简述什么是负反馈，并说明负反馈在放大电路中的作用。

答案：负反馈是指将放大器输出的一部分信号以相反相位反馈到输入端的过程。

在放大电路中，负反馈可以提高电路的稳定性，减少非线性失真，提高输入阻抗，降低输出阻抗，从而改善电路的性能。

2. 解释什么是共模抑制比（CMRR）以及它在模拟电路设计中的重要性。

答案：共模抑制比（CMRR）是指差分放大器抑制共模信号的能力，即差分放大器对差模信号放大倍数与对共模信号放大倍数的比值。

CMRR在模拟电路设计中非常重要，因为它可以衡量放大器对差模信号与共模信号的区分能力，高CMRR意味着放大器对差模信号的放大能力强，对共模信号的抑制能力强，从而提高了信号的信噪比。

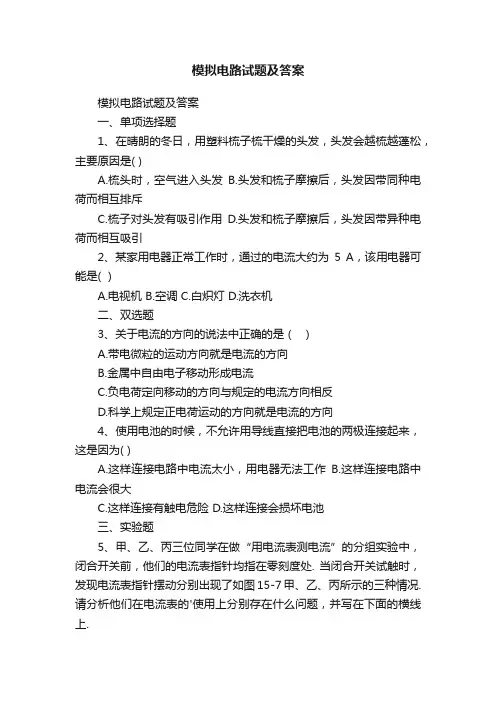

模拟电路试题及答案模拟电路试题及答案一、单项选择题1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是( )A.梳头时，空气进入头发B.头发和梳子摩擦后，头发因带同种电荷而相互排斥C.梳子对头发有吸引作用D.头发和梳子摩擦后，头发因带异种电荷而相互吸引2、某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是( )A.电视机B.空调C.白炽灯D.洗衣机二、双选题3、关于电流的方向的说法中正确的是（）A.带电微粒的运动方向就是电流的方向B.金属中自由电子移动形成电流C.负电荷定向移动的方向与规定的电流方向相反D.科学上规定正电荷运动的方向就是电流的方向4、使用电池的时候，不允许用导线直接把电池的两极连接起来，这是因为( )A.这样连接电路中电流太小，用电器无法工作B.这样连接电路中电流会很大C.这样连接有触电危险D.这样连接会损坏电池三、实验题5、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如图15-7甲、乙、丙所示的三种情况. 请分析他们在电流表的'使用上分别存在什么问题，并写在下面的横线上.甲同学的问题：________________________________________；甲同学的问题：________________________________________；乙同学的问题：________________________________________；丙同学的问题：________________________________________；四、计算题6、如图15-9所示的电路中，闭合开关后三个电流表A1、A2、A 示数分别为I1、I2、I，已知I=0.6A，I1=0.4A，则通过灯L2的电流是多少安？参考答案一、选择题1.B2. B二、双选题3、BC4、BD三、实验题5、（1）正负接线柱接反了（2）量程选大了（3）量程选小了四、计算题6、已知 I = 0.6A I1 = 0.4A 求I2解：因为L1与L2是并联的，所以I= I1 + I2I2 = I - I1 = 0.6A–0.4A = 0.2A。

模电期末考试试题及答案模拟电子技术期末考试试题一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 无穷大B. 0欧姆C. 1欧姆D. 10欧姆2. 以下哪个不是模拟信号的特点？A. 连续变化B. 离散变化C. 随时间变化D. 可表示声音3. 一个共射放大电路的静态工作点是：A. 0VB. 5VC. 12VD. 取决于电源电压4. 负反馈在放大器中的作用是：A. 增加增益B. 降低增益C. 增加失真D. 稳定工作点5. 以下哪个不是模拟电子电路中的滤波器？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器二、填空题（每空2分，共20分）6. 运算放大器的_________端是虚拟地，即电压为0V。

7. 电压跟随器的特点是_________，输出阻抗小。

8. 一个理想的电压源的内阻是_________。

9. 模拟乘法器常用于实现_________和_________。

10. 波形发生器电路可以产生_________、_________、_________等波形。

三、简答题（每题10分，共30分）11. 解释什么是差分放大器，并简述其主要优点。

12. 描述一个基本的RC低通滤波器的工作原理。

13. 什么是振荡器？请列举至少两种常见的振荡器类型。

四、计算题（每题15分，共30分）14. 给定一个共射放大电路，其静态工作点为VB=10V，VC=20V，VE=5V，β=100。

假设晶体管的饱和压降VBE=0.7V，计算该电路的静态工作电流IE。

15. 设计一个简单的RC低通滤波器，要求截止频率为1kHz，输入信号频率为10kHz，计算所需的电阻和电容值。

答案：一、选择题1. A2. B3. D4. B5. D二、填空题6. 反向输入7. 高输入阻抗，低输出阻抗8. 0欧姆9. 调幅、解调10. 正弦波、方波、三角波三、简答题11. 差分放大器是一种差动放大电路，它能够放大两个输入端之间的差值信号，而抑制共模信号。

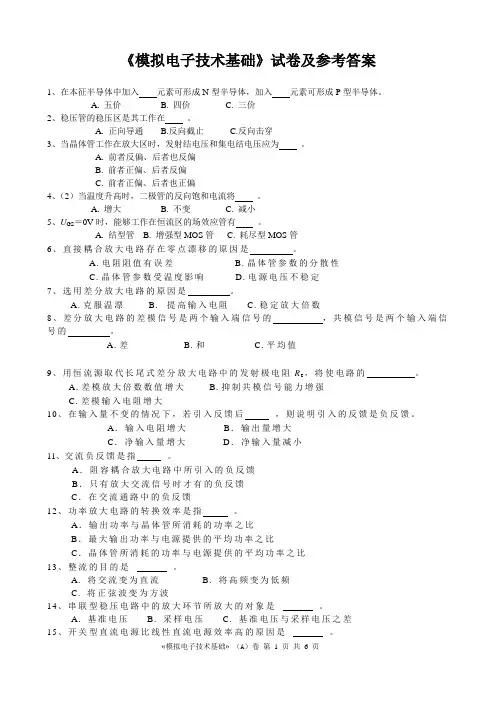

《模拟电子技术基础》试卷及参考答案1、在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。

A. 五价B. 四价C. 三价2、稳压管的稳压区是其工作在。

A. 正向导通B.反向截止C.反向击穿3、当晶体管工作在放大区时，发射结电压和集电结电压应为。

A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏4、（2）当温度升高时，二极管的反向饱和电流将。

A. 增大B. 不变C. 减小5、U GS＝0V时，能够工作在恒流区的场效应管有。

A. 结型管B. 增强型MOS管C. 耗尽型MOS管6、直接耦合放大电路存在零点漂移的原因是。

A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定7、选用差分放大电路的原因是。

A.克服温漂B.提高输入电阻C.稳定放大倍数8、差分放大电路的差模信号是两个输入端信号的，共模信号是两个输入端信号的。

A.差B.和C.平均值9、用恒流源取代长尾式差分放大电路中的发射极电阻R e，将使电路的。

A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大10、在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。

A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小11、交流负反馈是指。

A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈12、功率放大电路的转换效率是指。

A．输出功率与晶体管所消耗的功率之比B．最大输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比13、整流的目的是。

A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波14、串联型稳压电路中的放大环节所放大的对象是。

A. 基准电压B. 采样电压C. 基准电压与采样电压之差15、开关型直流电源比线性直流电源效率高的原因是。

A. 调整管工作在开关状态B. 输出端有LC 滤波电路C. 可以不用电源变压器二、判断下列说法是否正确，正确的用“√”错误的“×”表示判断结果填入下表内。

模电期末考试题目及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的基本应用不包括以下哪一项？A. 放大器B. 比较器C. 振荡器D. 逻辑门答案：D2. 理想运算放大器的开环增益是：A. 有限的B. 非常大的C. 非常小的D. 零答案：B3. 以下哪个不是模拟信号的特点？A. 连续变化B. 可以是数字形式C. 可以是模拟形式D. 可以是周期性变化答案：B4. 负反馈在运算放大器电路中的作用是：A. 增加增益B. 降低增益C. 增加稳定性D. 减少噪声答案：C5. 一个理想二极管的正向导通电压是：A. 0VB. 0.7VC. 3.3VD. 5V答案：B...二、简答题（每题10分，共30分）1. 简述运算放大器的非线性应用有哪些，并举例说明。

答案：运算放大器的非线性应用包括比较器、振荡器、调制器等。

例如，比较器可以将输入信号与参考电压比较，输出高电平或低电平，常用于过压保护电路。

2. 解释什么是负反馈，并说明负反馈在电路设计中的作用。

答案：负反馈是指将输出信号的一部分反馈到输入端，与输入信号相减。

负反馈可以增加电路的稳定性，降低噪声，减小非线性失真，提高增益精度。

3. 什么是共模抑制比（CMRR）？它在模拟电路设计中的重要性是什么？答案：共模抑制比（CMRR）是指运算放大器对差模信号增益与对共模信号增益的比值。

CMRR高意味着运算放大器对差模信号的放大能力强，对共模信号的放大能力弱，这在模拟电路设计中非常重要，因为它可以减少共模干扰，提高电路的抗干扰能力。

...三、计算题（每题15分，共30分）1. 给定一个理想运算放大器电路，输入信号为Vin，反馈电阻Rf=10kΩ，输入电阻Ri=1kΩ，求输出电压Vout。

答案：由于是理想运算放大器，所以输入端的电压差为零，即Vin+ = Vin-。

根据虚短原理，Vin+ = Vout/Rf * Ri。

代入Rf和Ri的值，得到Vout = Vin * (Rf/Ri) = Vin * 10。

模拟电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 整流B. 滤波C. 放大D. 调制答案：C2. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 不确定D. 无关系答案：B3. 理想运算放大器的输入阻抗是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B5. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 不影响D. 先增加后减少答案：B6. 场效应管的控制方式是（）。

A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案：A7. 模拟乘法器的主要功能是（）。

A. 放大B. 滤波C. 调制D. 乘法运算答案：D8. 集成电路的电源电压通常为（）。

A. 5VB. 12VC. 3.3VD. 以上都可以答案：D9. 差分放大电路可以（）。

A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案：C10. 模拟电路中的“地”通常是指（）。

A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用表示，单位是。

答案：增益；分贝（dB）12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。

答案：高13. 运算放大器的输出电压范围受到限制。

答案：电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。

答案：非线性15. 负反馈可以提高放大器的。

答案：稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。

答案：阻容；变压器17. 差分放大电路由两个放大电路组成。

答案：对称18. 集成电路中的晶体管通常采用工艺制造。

答案：平面19. 模拟电路中的“地”是信号的点。

答案：参考20. 模拟乘法器可以用于实现调制。

坑爹的模电试卷编号 01 ………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

图1二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。

4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。

模电期末考试题目及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的基本工作模式不包括以下哪一项？A. 反相放大B. 同相放大C. 差分放大D. 功率放大答案：D2. 以下哪个元件不是构成模拟电路的基本元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D3. 理想运算放大器的开环增益是：A. 有限值B. 无穷大C. 零D. 负无穷大答案：B4. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化性C. 可模拟性D. 可存储性答案：B5. 模拟电路中的反馈类型不包括：A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案：C6. 在模拟电路中，滤波器的作用是：A. 放大信号B. 衰减信号C. 选择性地通过信号D. 转换信号答案：C7. 模拟电路中的电源管理主要解决的问题是：A. 信号放大B. 信号滤波C. 电压转换D. 信号调制答案：C8. 模拟电路中的噪声主要来源于：A. 电源B. 信号源C. 环境干扰D. 所有以上答案：D9. 以下哪个不是模拟电路设计中考虑的因素？A. 稳定性B. 线性度C. 频率响应D. 逻辑运算答案：D10. 在模拟电路中，信号的传输特性通常用下列哪个参数来描述？A. 增益B. 相位C. 阻抗D. 所有以上答案：D二、简答题（每题10分，共20分）1. 简述运算放大器的工作原理及其应用。

答案：运算放大器是一种具有高增益、高输入阻抗和低输出阻抗的放大器。

它通常由差分输入级、中间放大级和输出级构成。

运算放大器可以用于实现各种线性和非线性功能，如放大、滤波、积分和微分等。

在实际应用中，运算放大器被广泛用于信号处理、传感器信号调理、数据转换等领域。

2. 解释什么是负反馈，并说明其在模拟电路中的作用。

答案：负反馈是指将放大器的输出信号的一部分以相反相位反馈到输入端的过程。

在模拟电路中，负反馈可以提高放大器的稳定性，减少非线性失真，提高增益的精确度，并且可以改善频率响应。

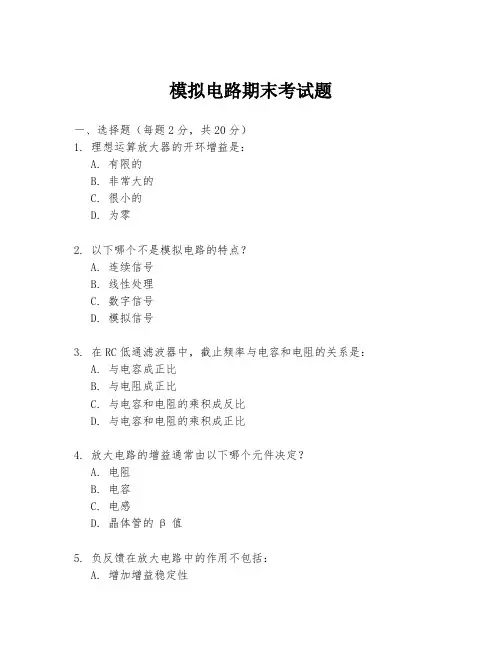

模拟电路期末考试题一、选择题（每题2分，共20分）1. 理想运算放大器的开环增益是：A. 有限的B. 非常大的C. 很小的D. 为零2. 以下哪个不是模拟电路的特点？A. 连续信号B. 线性处理C. 数字信号D. 模拟信号3. 在RC低通滤波器中，截止频率与电容和电阻的关系是：A. 与电容成正比B. 与电阻成正比C. 与电容和电阻的乘积成反比D. 与电容和电阻的乘积成正比4. 放大电路的增益通常由以下哪个元件决定？A. 电阻B. 电容C. 电感D. 晶体管的β值5. 负反馈在放大电路中的作用不包括：A. 增加增益稳定性B. 减少非线性失真C. 降低输入阻抗D. 提高输出阻抗二、填空题（每空2分，共20分）6. 理想二极管的正向电压-电流特性是_________，反向电压-电流特性是_________。

7. 电压跟随器的输出阻抗是_________，输入阻抗是_________。

8. 运算放大器的输入端通常采用_________配置，以减少输入偏置电流的影响。

9. 电流源的特点是输出电流_________，而电压源的特点是输出电压_________。

10. 模拟乘法器常用于实现_________运算。

三、简答题（每题10分，共30分）11. 解释什么是差分放大电路，并简述其优点。

12. 描述什么是积分器和微分器，并说明它们在电路设计中的应用。

13. 简述负反馈放大器的工作原理及其优点。

四、计算题（每题15分，共30分）14. 给定一个共射放大电路，其β值为100，基极电流为10μA，求该放大电路的电压增益。

15. 设计一个RC低通滤波器，要求截止频率为1kHz，已知电阻值为1kΩ，求需要的电容值。

五、论述题（共10分）16. 论述模拟电路与数字电路在信号处理上的主要区别，并举例说明。

【注意】- 答题前请仔细阅读题目要求。

- 选择题请在答题纸上用2B铅笔填涂正确答案。

- 填空题、简答题和论述题请在答题纸上用黑色字迹的签字笔书写。

一、 选择题（将一个正确选项前的字母填在括号内）（第3、6小题各4分，其余每小题2分，共28分）1． 在一个PNP 管组成的基本共发射极放大电路中，当输入幅度为5mV ，频率为1kHz 的正弦波时，输出电压波形出现了顶部削平失真（1）这种失真是 ( )A. 饱和失真B. 截止失真C. 交越失真D. 频率失真（2）为了消除这种失真应 ( ) A. 增大集电极电阻R C B. 减小电源电压U CCC. 增大基极电阻R B 或减小集电极电阻R CD. 减小基极电阻R B2． 输入电阻大，输出电阻小的电路 ( ) A. 共射极放大器 B. 共基极放大器 C.共集电极放大器 3．已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈 （1）欲得到电流－电压转换电路，应在放大电路中引入 （ ）（2）欲将电压信号转换成与之成比例的电流信号，应在电路中引入 （ ） （3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入（ ） （4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 （ ） 4．欲将方波电压转换成尖顶波电压，应选用 ( ) A.反相比例运算电路 B. 同相比例运算电路 C.微分电路 D.积分电路5．三端稳压电源输出正电源并可调的是 （ ）A ．CW78XX 系列B ．CW337系列C ．CW317系列6．已知变压器副边电压有效值U 2为10V ，测得输出电压平均值U O 可能的数值为A. 14VB. 12VC. 9VD. 4.5V（1）正常情况U O ≈ （ ） ； （2）电容虚焊时U O ≈ （ ）；（3）负载电阻开路时U O ≈ （ ）（4）一只整流管和滤波电容同时开路，U O ≈ （ ）7． 在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为 （ ） A ．NPN 型、bec B ．NPN 型、ebcC ．NPN 型、ecbD ． NPN 型、bce8．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV ”的指示值是2V ，则所测正弦波的有效值为（ ）A ．9.2VB ．4.6VC ．6.5VD ．3.25V9. 振荡器与放大器的区别是 （ ） A ．振荡器比放大器电源电压高 B ．振荡器比放大器失真小C ．振荡器无需外加激励信号，放大器需要外加激励信号D ．振荡器需要外加激励信号，放大器无需外加激励信号10. 如图所示电路，以下说法正确的是 （ ）A ． 该电路可以产生正弦波振荡B ． 该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足；C ． 该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足； D. 该电路不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；11. 用双踪示波器观察到下图所示的波形，此波形是哪种类型的调幅波 （ ）A ．VSB B ．SSBC ．DSBD ．AM12. 用万用表欧姆档辨别二极管的阴、阳极时，应该把欧姆档拨到 （ ） A ．R ×100或R ×1k 档 B ．R ×1档 C ．R ×10档 D ．R ×10k 档二、填空题（每空1分，共15分）1．互补对称功率放大器中OCL 电路是 电源供电,OTL 电路是 电源供电。

模拟电路考试题和答案第一部分：选择题1.运放放大电路的基本组成部分是： A. 正反馈网络、直流电源 B. 输入电阻、输出电阻 C. 输入电路、放大电路、输出电路 D. 比较器、反相器2.当仔细观察一个使用负反馈的运放电路时，可以发现输出电压始终在变化，这是因为： A. 负反馈增加了运放输入端的电压 B. 运放本身导致了基本反馈 C. 运放放大级没有理想的开环增益 D. 输入信号的变化引起运放放大电路的响应3.在理想运放中，输入端的电流为： A. 零 B. 正无穷大 C. 负无穷大 D. 任意值4.当使用运放作为比较器时，输出电压为： A. 输入端电压的比值 B. 输入端电压的积分 C. 输入端电压的差值 D. 输入端电压的平均值5.放大电路与比较电路的区别在于： A. 放大电路的输出是输入信号的放大 B. 比较电路的输出是两个输入信号的差值 C. 放大电路的输出是输入信号和反馈信号的加权和 D. 比较电路的输出是输入信号的积分第二部分：填空题1.当运放工作在不同的输入信号倍数时，输出电压也会按照输入信号倍数的 _______ 倍进行放大。

2.当电路有一个虚拟地点时，该点的电压等于 ___________。

3.在一个电流放大器中，如果输入电流为2mA，放大倍数为1000，则输出电流为 ___________。

4.当使用负反馈电路时，可以有效地降低电路输出的_______。

第三部分：解答题1.请解释什么是运放的本振？答：运放的本振是指输入端没有任何输入信号时，输出端产生的固定的偏移电压。

这个固定的偏移电压可以导致电路的不稳定性，并且会引入误差。

2.请描述运放的开环增益和闭环增益之间的关系。

答：运放的开环增益是指在没有任何反馈的情况下，运放输出端电压与输入端电压之间的比值。

闭环增益是指运放在负反馈条件下的输出电压与输入电压之间的比值。

闭环增益是通过在运放输入和输出之间添加反馈电路来控制的。

开环增益大，说明运放具有较大的放大能力，但同时也会引入较大的误差。

模拟电路考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，理想运算放大器的输入电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：C2. 以下哪个元件不是模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D3. 理想运算放大器的输出电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：A4. 在模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电压B. 电流C. 功率D. 阻抗答案：B5. 以下哪个是模拟信号的特点？A. 数字化B. 离散C. 连续D. 量化答案：C6. 模拟电路中的反馈可以分为：A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案：D7. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案：B8. 模拟电路中的积分器和微分器分别对应于数学上的：A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案：A9. 模拟电路中，为了减少噪声，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案：C10. 模拟电路中，为了提高信号的稳定性，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案：C二、填空题（每题4分，共20分）1. 在模拟电路中，理想运算放大器的输入电阻是______Ω。

答案：∞2. 理想运算放大器的输出电阻是______Ω。

答案：03. 模拟电路中的反馈可以分为正反馈和______反馈。

答案：负4. 模拟电路中的积分器对应于数学上的______运算。

答案：积分5. 模拟电路中，为了提高信号的稳定性，通常采用______反馈。

答案：负三、简答题（每题10分，共50分）1. 请简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。

模拟电路中的信号可以是任意值，而数字电路中的信号只有有限的几种状态。

模拟电路考试题和答案模拟电路考试题和答案一、选择合适的答案填空。

(共10小题，每小题2分，共20分)1、当稳压管在正常稳压工作时，其两端施加的外部电压的特点为( )。

A、反向偏置但不击穿B、正向偏置但不击穿C、正向偏置且被击穿D、反向偏置且被击穿2、双极型晶体管工作在饱和区的偏置条件是( )。

A、发射结正偏;集电结正偏B、发射结正偏;集电结反偏C、发射结反偏;集电结正偏D、发射结反偏;集电结反偏3、 UGS=0V时，能够工作在恒流区的场效应管有( )。

A、结型管B、增强型MOS管C、耗尽型MOS管D、以上三者都正确4、在同时比较三种基本放大电路的特点时，下列描述正确是( )。

A、共射电路的Ri最小B、共集电路的RO最小C、共基电路的Ri最大D、共射电路的RO最小5、当我们在电路中引入电压并联负反馈后，与基本放大器的'输入、输出电阻相比，反馈放大器的输入、输出电阻的变化是( )。

A、输入电阻增大，输出电阻增大B、输出电阻增大，输入电阻减小C、输入电阻减小，输出电阻减小D、输入电阻减小，输出电阻增大6、欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入( )。

A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈7、集成运放的输入级采用差动放大电路的目的是( )。

A、提高电压放大倍数B、抑制零点漂移C、提高输入电阻D、以上三者都正确8、集成运放的输入级广泛采用了差分放大电路，它能有效放大的应该是( )。

A、差模信号B、共模信号C、既有差模信号，又有共模信号D、以上三者都正确9、为增大电压放大倍数，集成运放的中间级多采用( )。

A、共射放大电路B、共集放大电路C、共基放大电路D、共漏放大电路10、在OCL乙类功放电路中，若最大输出功率为5W，则电路中功放管的集电极最大功耗约为( )。

A、2、5WB、0、5WC、5WD、1W二、填空题(每空2分，共10分)。

1、工作在放大区的某三极管，如果当IB从12μA增大到22μA 时，IC从1mA变为2mA，那么它的β约为( )。

模拟电路考试题及答案精一、选择题1. 理想运算放大器的两个输入端的电压关系是：A. 同相输入端电压高于反相输入端电压B. 反相输入端电压高于同相输入端电压C. 两个输入端电压相等D. 两个输入端电压没有关系答案：C2. 在正弦波振荡器中，相位条件为：A. 2πf0L1C1 = 180°B. 2πf0L1C1 = 360°C. 2πf0L1C1 = 90°D. 2πf0L1C1 = 270°答案：B二、填空题1. 根据基尔霍夫电压定律，在一个闭合电路中，沿任一闭合路径的电压之和等于_______。

答案：零2. 在理想二极管中，正向偏置时，二极管的导通电压约为_______伏。

答案：0.7三、简答题1. 简述共射放大电路的工作原理。

答案：共射放大电路是一种常用的放大电路，其中晶体管的发射极与输入信号连接，集电极与输出信号连接。

在共射放大电路中，输入信号通过基极-发射极结，使得基极电流变化引起集电极电流的较大变化，从而实现信号的放大。

2. 解释什么是反馈，并简述其在放大电路中的作用。

答案：反馈是指将放大电路的输出信号的一部分或全部以一定的方式送回到输入端的过程。

在放大电路中，反馈可以提高电路的稳定性，减少非线性失真，并且可以改变放大电路的增益。

四、计算题1. 给定一个共集放大电路，其输入电阻为1kΩ，输出电阻为50Ω，求其电压增益。

答案：电压增益Av = -Rc/Ri = -50/1000 = -0.052. 假设有一个理想运算放大器构成的积分电路，其电容为1μF，电阻为10kΩ，输入信号为1V的直流信号，求电路的输出电压随时间的变化关系。

答案：输出电压Vout(t) = -1V * t/(10^4 * 10^-6) = -100t V五、分析题1. 分析以下电路图，并说明其工作原理及可能的应用场景。

[电路图略]答案：该电路是一个基本的非反相放大器，其工作原理是利用运算放大器的高增益特性来放大输入信号。

模拟电路考试题及答案一、选择题（每题2分，共20分）1. 模拟电路中，运算放大器的开环增益通常非常高，其主要作用是：A. 放大信号B. 稳定电源C. 滤波D. 整流答案：A2. 在理想运算放大器中，输入端的电压差为：A. 0VB. 5VC. 10VD. 无穷大答案：A3. 以下哪个不是模拟电路的基本组成部分？A. 电阻B. 电容C. 电感D. 微处理器答案：D4. 一个二阶低通滤波器的截止频率为1kHz，若要将其改为高通滤波器，需要：A. 改变电阻值B. 改变电容值C. 改变电感值D. 改变电源电压答案：B5. 以下哪种耦合方式不适用于模拟信号的放大？A. 直接耦合B. 变压器耦合C. 电容耦合D. 光电耦合答案：D6. 在模拟电路设计中，通常使用哪种方法来减小噪声？A. 增加电源电压B. 使用差分放大器C. 增加电阻值D. 增加电容值答案：B7. 以下哪个不是模拟电路设计中考虑的非理想因素？A. 温度变化B. 电源波动C. 器件老化D. 数字信号干扰答案：D8. 在模拟电路中，反馈的类型不包括：A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案：C9. 一个理想运放构成的积分电路，其输出信号与输入信号的关系是：A. 相位相同B. 相位相反C. 相位相差90度D. 相位相差180度答案：D10. 在模拟电路中，为了提高电路的稳定性，通常采用：A. 增加电路复杂度B. 使用更高质量的元件C. 引入负反馈D. 减少电路的增益答案：C二、简答题（每题10分，共30分）1. 简述模拟电路与数字电路的主要区别。

答：模拟电路处理的是连续变化的信号，如声音、光线等，而数字电路处理的是离散的数字信号。

模拟电路通常使用模拟元件如电阻、电容、电感和运算放大器等，而数字电路则使用逻辑门和触发器等数字元件。

模拟电路的信号传输容易受到噪声和失真的影响，而数字电路则具有更强的抗干扰能力。

2. 解释什么是共模抑制比（CMRR）以及它在模拟电路设计中的重要性。

模电期末考试题及答案汇总一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的基本功能是：A. 放大信号B. 整流信号C. 滤波信号D. 调制信号答案：A2. 理想运算放大器的开环增益是：A. 有限的B. 接近于零C. 无穷大D. 负无穷大答案：C3. 在模拟电路设计中，负反馈的作用是：A. 增加增益B. 减少增益C. 提高稳定性D. 降低噪声答案：C4. 以下哪个不是模拟信号的特点：A. 连续变化B. 可以数字化C. 随时间连续变化D. 可以模拟自然现象答案：B5. 模拟电路中的“零点漂移”是指：A. 信号的频率漂移B. 信号的幅度漂移C. 信号的相位漂移D. 信号的直流偏置漂移答案：D6. 在模拟电路中，使用二极管的主要目的是：A. 放大信号B. 整流信号C. 滤波信号D. 调制信号答案：B7. 以下哪个元件不是构成模拟滤波器的基本元件：A. 电阻B. 电容C. 电感D. 二极管答案：D8. 模拟信号的频率响应是指：A. 信号的幅度随频率变化B. 信号的相位随频率变化C. 信号的频率随幅度变化D. 信号的幅度和相位随频率变化答案：D9. 在模拟电路中，晶体管的放大作用主要体现在：A. 电流放大B. 电压放大C. 功率放大D. 频率放大答案：A10. 以下哪个不是模拟电路设计中常用的测量工具：A. 示波器B. 万用表C. 频率计D. 逻辑分析仪答案：D二、填空题（每空2分，共20分）1. 运算放大器的输入端通常由两个端子组成，它们分别是________和________。

答案：反相输入端；同相输入端2. 理想运算放大器的两个输入端的输入阻抗是________，输出阻抗是________。

答案：无穷大；零3. 模拟电路中的“增益”是指输出信号与输入信号的________。

答案：比值4. 在模拟电路设计中，为了减少噪声，通常采用________技术。

答案：低噪声放大器5. 模拟信号的频率范围通常从直流(DC)到________。

模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。

3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压ui1=ui2,则输出电压为 V；若ui1=1500µV, ui2=500µV，则差模输入电压uid为µV，共模输入信号uic为µV。

8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二．选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，ICBO,uBE的变化情况为（）。

A．β增加，ICBO,和 uBE减小 B. β和ICBO增加，uBE减小C．β和uBE 减小，ICBO增加 D. β、ICBO和uBE都增加2．反映场效应管放大能力的一个重要参数是（）A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。

A. 变大B. 变小C. 不变D. 无法判断5．差分放大电路的共模抑制比KCMR越大，表明电路（）A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。
